Type de produit	Contrôleur AS-i pour automatisme industriel
Marque	IFM
Modèle	AC1310
Nombre de maîtres AS-i	2 (version AS-i 2.1)
Alimentation	24 V DC (20...30 V TBTP)
Interface Ethernet	10/100 Mbps, RJ45, TCP/IP, UDP, HTTP, FTP, Telnet, E-mail client
Interface de programmation	RS232C, 4800 à 115200 bauds, distance max. 20 m
Affichage	Écran avec contraste réglable
Indicateurs LED	PWR/COM, PROJ, CONF/PF, Ethernet Address State, Transmission Activity
Montage	Sur rail profilé 35 mm, IP20, en armoire électrique
Dimensions (approx.)	120 x 80 x 60 mm (estimation)
Poids (approx.)	300 g (estimation)
Température de fonctionnement	0 à 60 °C (estimation)
Protocoles supportés	Modbus/TCP, AS-i
Fonctions principales	Contrôle AS-i, prétraitement des signaux, passerelle Ethernet, programmation API intégrée
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les solvants ; maintenir la ventilation libre
Sécurité	Déconnecter l'alimentation avant tout raccordement ; liaison FE à la terre ; utiliser une alimentation AS-i spécifique
Pièces détachées et réparabilité	Contacter le service après-vente IFM ; pas de pièces détachées grand public
Informations générales	Contrôleur AS-i avec écran, adapté pour la visualisation et la communication avec systèmes supérieurs

FOIRE AUX QUESTIONS - AC1310 IFM

Quelle est la tension d'alimentation du contrôleur AC1310 ?

Le contrôleur AC1310 nécessite une alimentation de 24 V DC (20...30 V TBTP). Utilisez de préférence une alimentation AS-i spécifique, par exemple la DN2011 d'IFM.

Comment raccorder le contrôleur AC1310 ?

Mettez l'installation hors tension, puis raccordez l'alimentation aux bornes +24V et 0V. Connectez la borne FE à la terre. Utilisez un câble de programmation E70320 pour l'interface RS232C.

Que signifient les LED sur le contrôleur ?

LED PWR/COM : allumée si alimentation AS-i présente et au moins un esclave détecté. LED PROJ : allumée en mode projet. LED CONF/PF : allumée si configuration différente, clignote en cas de défaut périphérique. Les LED Ethernet indiquent l'état de l'adresse IP et l'activité de transmission.

Comment régler le contraste de l'écran ?

Appuyez simultanément sur le bouton droit et le bouton 'haut' pour augmenter le contraste, ou sur le bouton droit et le bouton 'bas' pour le réduire.

Quelles interfaces de communication possède le AC1310 ?

Il dispose d'une interface Ethernet 10/100 Mbps (RJ45) supportant TCP/IP, UDP, HTTP, FTP, Telnet et E-mail, ainsi que d'une interface série RS232C pour la programmation.

Comment configurer le AC1310 pour la première fois ?

Utilisez le menu 'Quick Setup' pour lire la configuration AS-i actuelle et régler la connexion bus de terrain. Pour une configuration avancée, utilisez les menus 'System Setup' et 'Master Setup'.

Le AC1310 peut-il fonctionner comme une passerelle ?

Oui, il peut communiquer avec un système de commande supérieur en mode passerelle via Ethernet et les protocoles Modbus/TCP.

Comment programmer l'adresse d'un esclave AS-i avec le AC1310 ?

Dans le menu 'Address Slave', vous pouvez réadresser un esclave connecté ou activer l'adressage automatique (easy startup) pour attribuer la prochaine adresse disponible.

Où dois-je monter le contrôleur AC1310 ?

Montez-le sur un rail profilé 35 mm, dans un endroit protégé comme une armoire électrique (IP20). Évitez l'humidité, la poussière excessive, les vibrations et les chocs.

Que faire si la LED 'CONF/PF' clignote ?

Cela indique un défaut périphérique sur au moins un esclave AS-i connecté. Vérifiez les esclaves dans le menu 'Slave Setup' pour identifier le problème.

MODE D'EMPLOI AC1310 IFM

Montageanleitung Installation instructions Notice de montage

ASinterface

AS-i CONTROLLER_e

CONTROLEURe AS-i

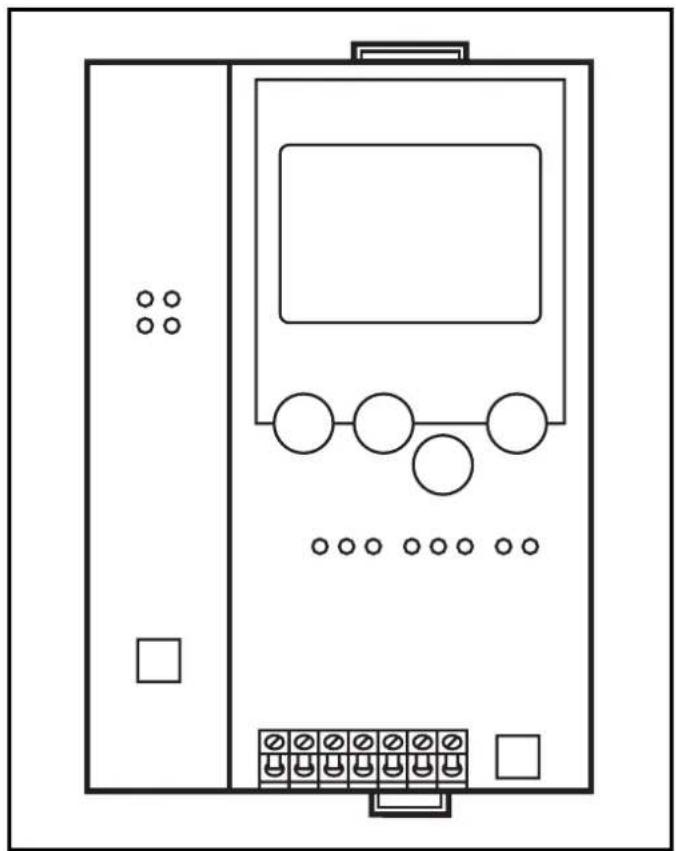

AC1309/AC1310

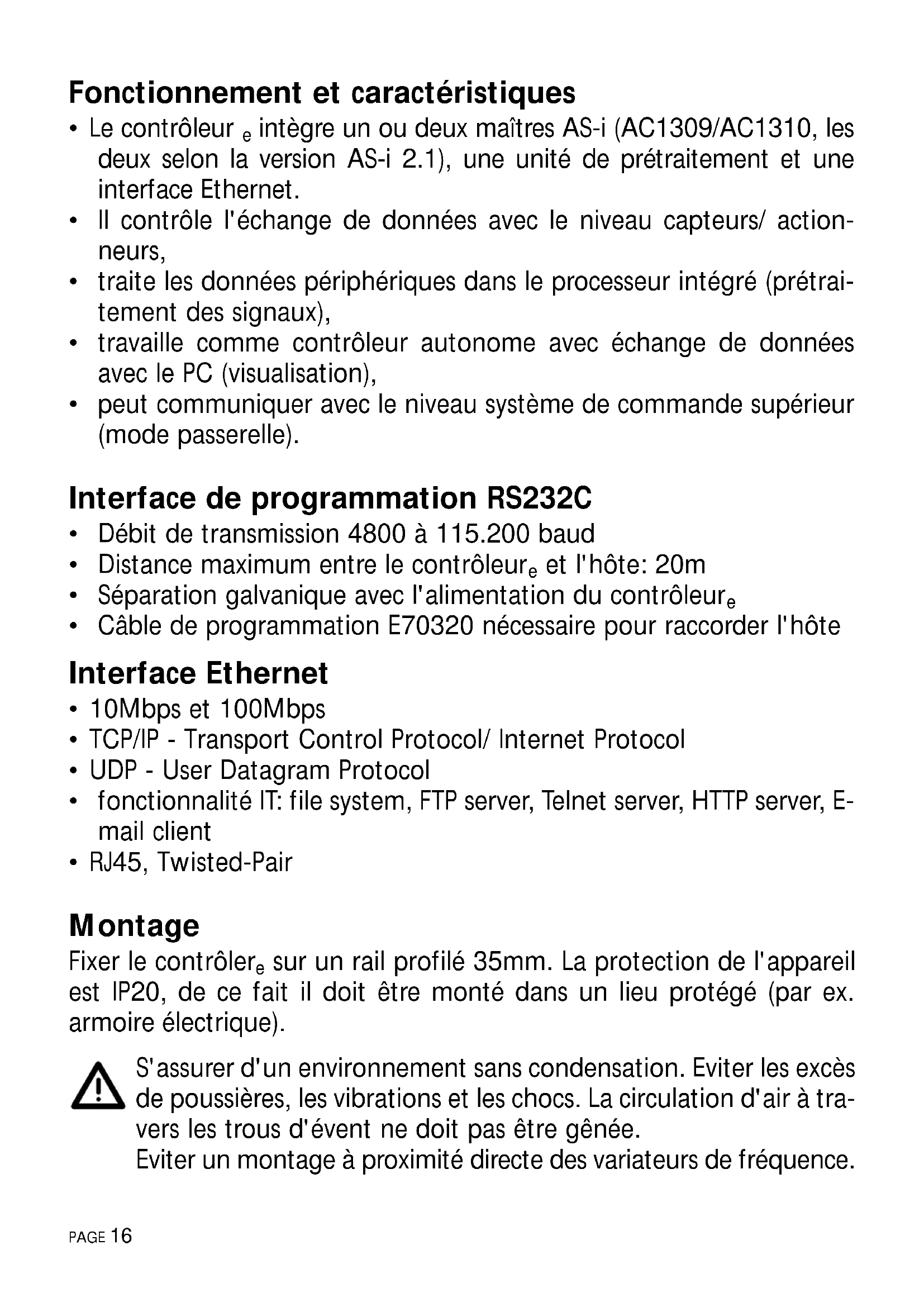

Fonctionnement et caractéristiques

• Le contrôle _e intègre un ou deux maîtres AS-i (AC1309/AC1310, les deux selon la version AS-i 2.1), une unité de prétraitement et une interface Ethernet.
• Il contrôle l'échange de données avec le niveau capteurs/ actionneurs,
• traite les données péripériques dans le processeur intégré (prétraitement des signaux),
• travaille comme contrôleur autonome avec échange de données avec le PC (visualisation),
• peut communiquer avec le niveau système de commande supérieur (mode passerelle).

Interface de programmation RS232C

• Débit de transmission 4800 à 115.200 baud
• Distance maximum entre le contrôle et l'hôte: 20m
• Séparation galvanique avec l'alimentation du contrôleur_e
  Cable de programmation E70320 nécessaire pour raccorder l'hote

Interface Ethernet

10Mbps et 100Mbps
- TCP/IP - Transport Control Protocol/ Internet Protocol
- UDP - User Datagram Protocol
- fonctionnalité IT: file system, FTP server, Telnet server, HTTP server, E-mail client
RJ45, Twisted-Pair

Montage

Fixer le contrôle sur un rail profilé 35mm. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'event ne doit pas être génée.

Eviter un montage à proximé directe des variateurs de fréquence.

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccarder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la connexion FE. S'assurer d'une connexion électrique sure entre le contrôlee AS-i (borne FE) et la terre de I'appareil.

Alimenter le contrôle en 24V DC (20 ... 30V TBTP), par ex. via l'alimentation 24V DN2011 d'ifm electronic. Le raccordement se fait aux bornes +24V et 0V.

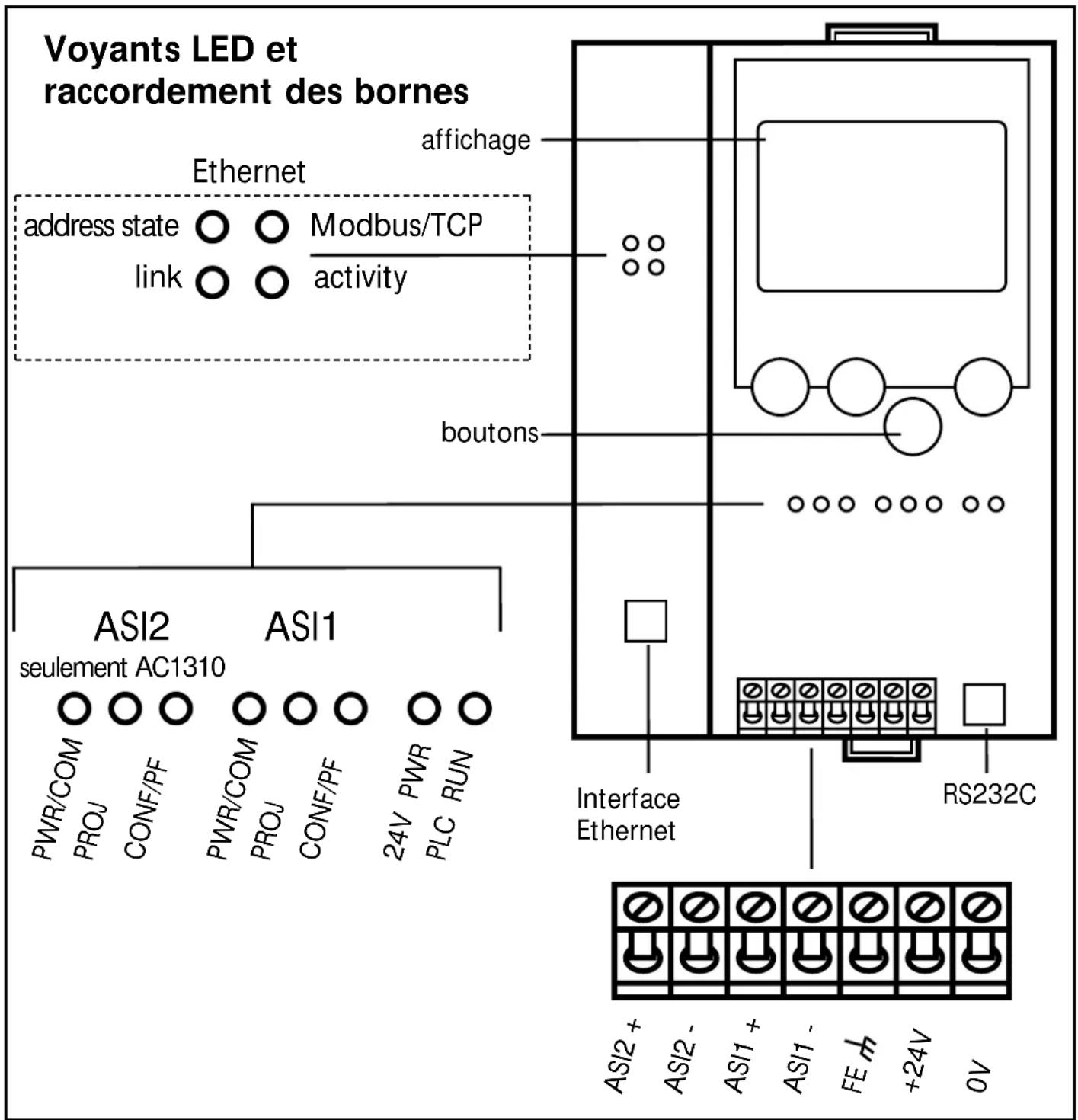

Eléments de service et d'indication

L'etat du maître (AC1305) / des maitres (AC1306) et du système rac-cordé est indiqué par trois LED de diagnostic sur le contrôleur.

• LED PWR/COM allumée: Alimentation AS-i présente, au moins un esclave a eté détecté
• LED PWR/COM clignote: Alimentation AS-i présente, mais aucune esclave n'a eté détecté correctement
• LED PROJ allumée: Mode projet actif, la surveillance de la configuration est désactivée
• LED PROJ clignote: Mode projet actif, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé
• LED CONF/PF allumée: La configuration préselectionnée et la configuration actuelle ne sont pas identiques
• LED CONF/PF clignote: Défaut périphérique sur au moins un esclave raccordé

LED d'etat Ethernet

• LED address state:

verte clignotant 1Hz: L'adresse IP peut etre selec tionnée librement

rouge clignotant 1Hz: MAC ID non valable (défaut interne interface Ethernet)

rouge clignotant 2Hz: Aucune configuration Ethernet valuable chargee

rouge clignotant 4Hz: défaut interne interface Ethernet rouge allumée: adresse IP double reconnue

échange de données cyclique via protocole Modbus/TCP

e est raccordé à un système Ethernet

LED Transmission activity: clignote en vert pour chaque

paquet de données transmis

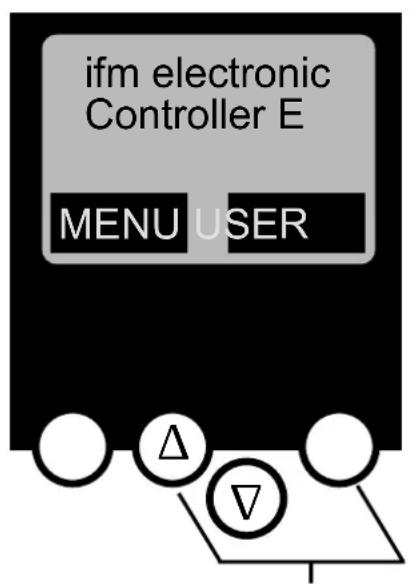

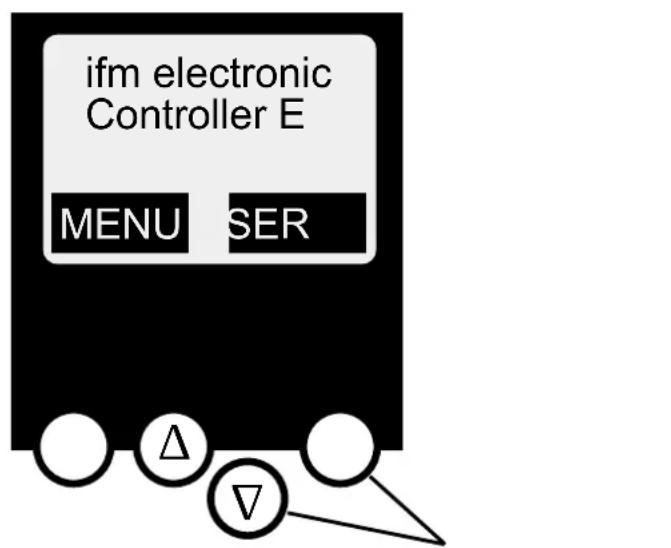

Réglage du contraste

Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

augmenter le contraste

réduire le contraste

Fonctionnement

Pour le fonctionnement d'un système AS-i une alimentation AS-i spécifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le cable AS-i jaune en energia et réalise un decoupling des données par rapport au régulateur de tension de l'alimentation. Des alimentations à decoupage standard considéreraient les signaux de données AS-i comme des signaux parasites et les supprimeraient.

Déconnecter l'alimentation avant de raccorder le contrôleur.

Le système AS-i fonctionne sans mise à la terre. AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation. S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (borne "shield") à la masse de l'installation est de faible résistance.

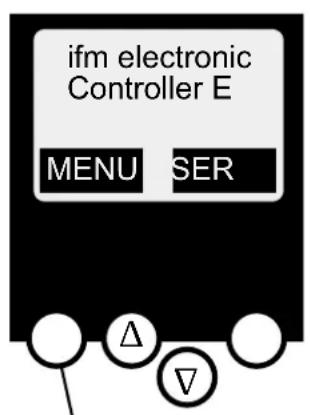

Aperçu du menu

Le menu principal est ouvert en appuyant sur le bouton gauche " MENU" dans l'écran de départ.

L'appui sur le bouton ou permet une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultanément pour changer entre le menu allemand et anglais.

bouton MENU

MENUSER

boutons de navigation

Navigation menu

O Slave Lists

(Vérification des adresses des esclaves AS-i raccordés)
Listes des esclaves AS-i déetectés (LDS)
Listes des esclaves AS-i présélectionnés (LPS)
Listes des esclaves AS-i activés (LAS)
Listes des esclaves AS-i avec defaut periphérie (LPF)

O Address Slave

(Programmation des adresses correctes dans les esclaves AS-i raccordés)

Ré-adressage d'un esclave AS-i raccordé au contrôleur_e
Adressage automatique de nouveaux esclaves AS-i à la prochaine adresse disponible (easy startup)

O Quick Setup

(Sommaire des points de menu nécessaires pour une configuration de base)
Lecture de la configuration AS-i actuelle (config all)
Réglage de la connexion bus de terrain (option)

O System Setup (Réglage du contrôle _e )

Débit de transmission de l'interface de programmation série
Adresse IP de l'interface de programmation Ethernet (option)
Saisie du mot de passage permettant de modifier la configuration du système
Mise à jour du firmware du contrôle (logiciel de programmation spécifique nécessaire)

O System Info (Informations sur l'appareil)

Numeros de version hard et firmware de ce contrôleire
Numéro série de ce contrôlee
Temps de cycle API actuel /maximal

OPLC Setup

Demarrage ou arrêt de l'API dans le contrôleeur

O PLC Info (Affichage nom du programme d'application, auteur, date)

O Master Setup (Bits internes du maître AS-i)

Lecture de la configuration AS-i actuelle (config all)
Passage dans le mode projet: configuration du système AS-i
Passage dans le mode protégé: fonctionnement normal (le maître surveille la configuration)
Désactivation de l'adressage automatique des esclaves AS-i en mode protégé
Désactivation du reset AS-i lorsque le mode projet est quitté
Affichage du compteur config-error du système AS-i raccordé
Mise à zéro du compteur config-error
Affichage du taux de défaut en pour cent du système AS-i raccordé

O Slave Setup

(Informations détaillées sur les esclaves AS-i raccordés)
Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés
Paramètres actuels et préselectionnés des esclaves AS-i raccordés
Codes E/S et ID actuels et préselectionnés des esclaves AS-i raccordés
Défauts message dans la communication avec les esclaves AS-i raccordés

O Fieldbus Setup(Les différentes interfaces bus de terrain sont optionnelles)

Saisie de l'adresse IP du contrôle et dans le système supérieur
D'autres saisies dépendent du bus de terrain supérieur utilisé

O Fieldbus Data (option)

Affichage des données transmises cyclquement par le bus de terrain

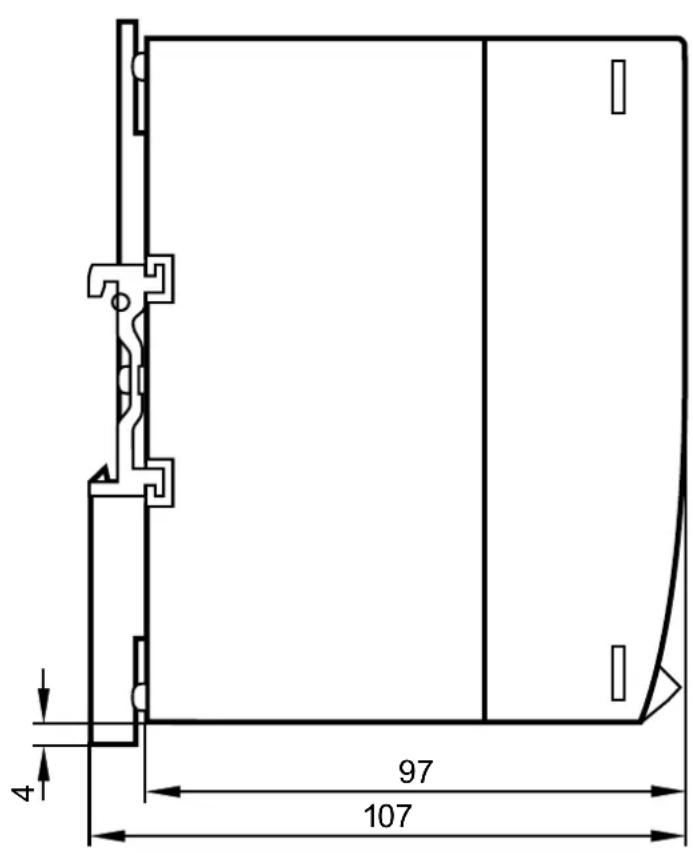

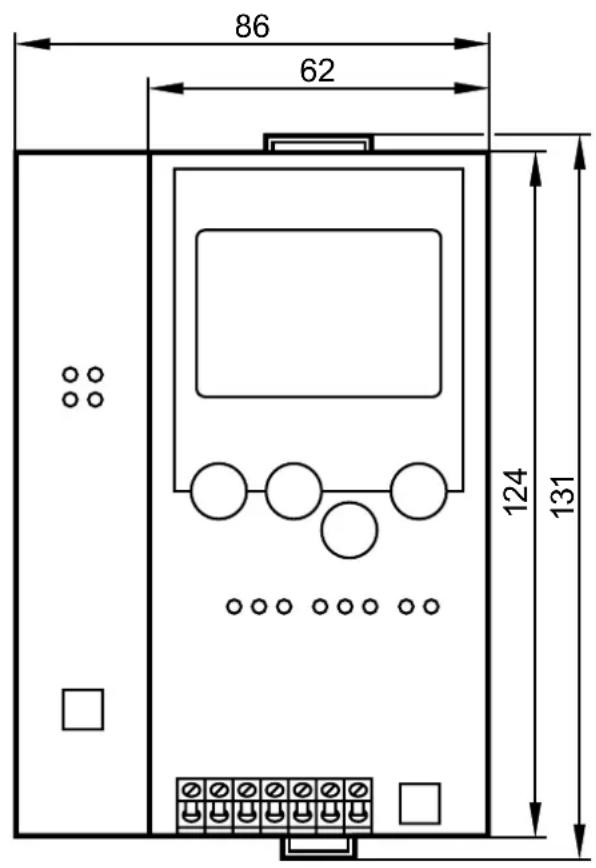

Maßzeichnung

Scale drawing

Scheme d'encombrement
