Type de produit	Contrôleur AS-i / passerelle industrielle
Marque	IFM Electronic
Modèle	AC1356
Alimentation	24 V DC (20...30 V TBTP), isolée galvaniquement, fusible UL max. 5 A (0...20 Veff) ou 100 Vpic (20...30 Veff)
Interfaces de programmation	RS232C (4800...115200 baud, max. 20 m), Ethernet 10/100 Mbps (TCP/IP, Modbus TCP, UDP, RJ45), Profibus DP (9600 baud...12 Mbaud)
Maîtres AS-i	1 ou 2 maîtres AS-i (selon version AS-i 3.0)
Fonctions principales	Contrôle d'échange de données avec capteurs/actionneurs, prétraitement des signaux, contrôleur autonome, passerelle vers système de commande supérieur
Affichage et indicateurs	Écran avec réglage de contraste, LED PWR/COM, PROJ, CONF/PF, ETH NET, PROFIBUS
Montage	Sur rail profilé 35 mm, IP20, en environnement protégé (armoire électrique), éviter condensation, poussières, vibrations, chocs
Raccordement électrique	Bornes +24 V et 0 V pour alimentation, borne FE pour terre, ne pas relier négatifs entre eux ou à FE
Navigation menu	Bouton MENU, boutons de navigation haut/bas, bouton droit pour contraste, mot de passe (usine : mode utilisateur, mot de passe CE01 pour réinitialiser)
Sécurité	Alimentation isolée galvaniquement, séparation galvanique des interfaces, mot de passe pour limiter les accès en configuration
Entretien et nettoyage	Maintenir les orifices de ventilation libres, nettoyer avec un chiffon sec, éviter solvants et produits abrasifs
Poids et dimensions	Non spécifié dans la notice
Pièces détachées et réparabilité	Pas de pièces détachées listées ; contacter le fabricant pour réparation
Informations générales	Notice d'utilisation disponible en téléchargement PDF, 26 pages, langues : FR, DE, EN

FOIRE AUX QUESTIONS - AC1356 IFM

Comment alimenter le contrôleur AC1356 ?

Alimenter en 24 V DC (20...30 V TBTP) via les bornes +24 V et 0 V. Utiliser de préférence l'alimentation DN2011 d'IFM. Ne jamais relier les potentiels négatifs entre eux ou à la terre.

Comment raccorder le câble de programmation RS232C ?

Utiliser le câble E70320 entre le port RS232C du contrôleur et le PC. La distance maximale est de 20 m. Le débit se règle de 4800 à 115200 baud dans le menu 'System Setup'.

Que signifient les LED sur la face avant ?

PWR/COM allumée : alimentation AS-i présente, au moins un esclave détecté. PROJ allumée : mode projet. CONF/PF allumée : défaut de configuration. ETH NET : échange de données Ethernet. PROFIBUS allumée : erreur bus Profibus.

Comment effectuer un 'Teach in' de la configuration AS-i ?

Dans le menu principal, sélectionnez 'Quick Setup' ou 'Master Setup' puis 'Teach in'. Cela projette la configuration actuelle des esclaves AS-i détectés.

Comment passer en mode protégé ?

Dans 'Master Setup', sélectionnez 'Passage en mode protégé'. Le contrôleur surveille alors la configuration. Si un esclave avec l'adresse 0 est présent, la LED PROJ clignote et le passage est impossible.

Comment réinitialiser le mot de passe oublié ?

Saisir le mot de passe CE01 pour revenir en mode utilisateur. Le mot de passe est mémorisé même après coupure secteur via 'Store System'.

Quelle est la fonction de l'interface Profibus DP ?

L'interface Profibus DP permet de connecter le contrôleur à un bus de terrain supérieur. Débit de 9600 baud à 12 Mbaud. Jusqu'à 31 contrôleurs en parallèle par segment. Raccordement broche 3 (signal B) et broche 8 (signal A).

Comment régler le contraste de l'écran ?

Appuyer simultanément sur le bouton droit et le bouton haut (trop clair) ou bas (trop foncé) pour ajuster.

Puis-je utiliser une alimentation standard 24 V ?

Oui, mais elle doit être isolée galvaniquement et protégée par un fusible UL de 5 A max. (0...20 Veff) ou 100 Vpic (20...30 Veff). Les alimentations à découpage standard peuvent perturber les signaux AS-i.

Comment dépanner une LED PROJ clignotante ?

Une LED PROJ clignotante indique qu'un esclave avec l'adresse 0 est raccordé. Il faut adresser cet esclave via 'Address Slave' ou le retirer pour passer en mode protégé.

MODE D'EMPLOI AC1356 IFM

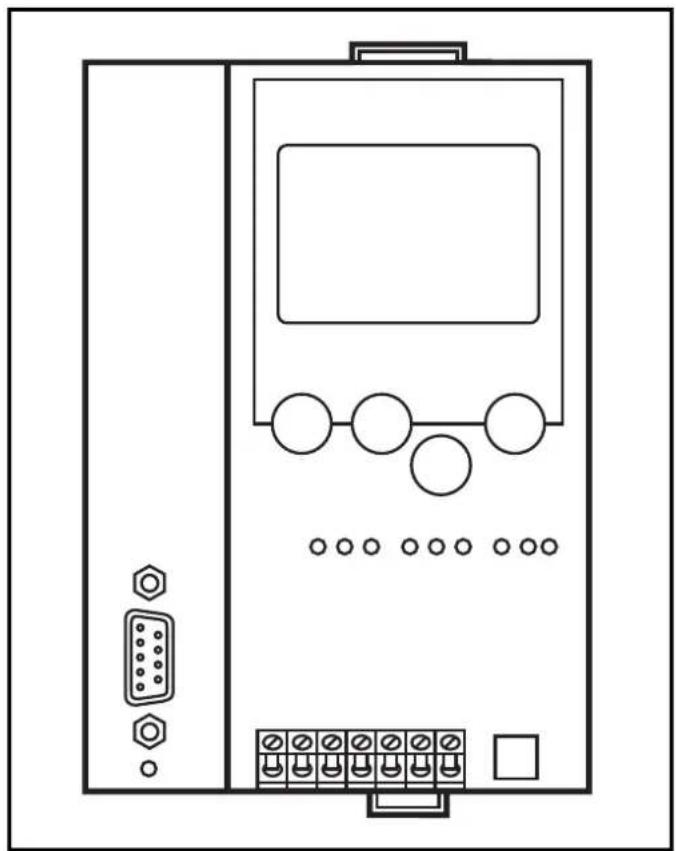

Montageanleitung Installation instructions Notice de montage

ASinterface

AS-i CONTROLLER_e

AC1355/AC1356

Fonctionnement et caractéristiques

• Le contrôle _e intègre un ou deux maîtres AS-i (AC1355/AC1356, les deux selon la version AS-i 3.0), une unité de prétraitement, une interface Ethernet et une interface Profibus DP.
• Il contrôle l'échange de données avec le niveau capteurs / actionneurs,
• traite les données péripériques dans le processeur intégré (prétraitement des signaux),
• travaille comme contrôleur autonome avec échange de données avec le PC (visualisation),
• peut communiquer avec le niveau système de commande supérieur (mode passerelle).

Interface de programmation RS232C

• Débit de transmission 4800 à 115.200 baud
• Distance maximum entre le controller _e et le PC: 20 m
• Séparation galvanique avec l'alimentation du controller e
• Câble de programmation E70320 nécessaire pour raccorder le PC

Interface de programmation Ethernet

• 10 Mbps et 100 Mbps
• TCP/IP - Transport Control Protocol/Internet Protocol
  Modbus TCP (seulement en tant qu'interface de diagnostic) Les sorties ne sont pas remises à zéro lors de la désactivation des connexions (aucune fonction de chien de garde)
• UDP - User Datagram Protocol
• Compatible des fonctions de programmation CoDeSys et des variables globales réseau
• RJ45, Twisted-Pair

Interface Profibus DP

• débit de transmission 9600 à 12 Mbaud
• distance maximum entre le contrôle e et le maître DP : en fonction du début de transmission
• séparation galvanique avec l'alimentation du contrôleeur e
• jusqu'à 31 contrôleurs connectés en parallèle par segment
• raccordement des broches : broche 3 : signal B, broche 8 : signal A

Montage

Fixer le contrôle sur un rail profilé 35 mm qui a une connexion électrique sure à la terre. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'event ne doit pas être génée.

Eviter un montage à proximé directe des variateurs de fréquence.

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la connexion FE. S'assurer d'une connexion électrique sure entre le contrôlee AS-i (borne FE) et la terre de l'appareil.

Alimenter le contrôle en 24 V DC (20...30 V TBTP), par ex. via l'alimentation 24 V DN2011 d'ifm electronic. Le raccordement se fait aux bornes +24 V et 0 V.

Eléments de service et d'indication

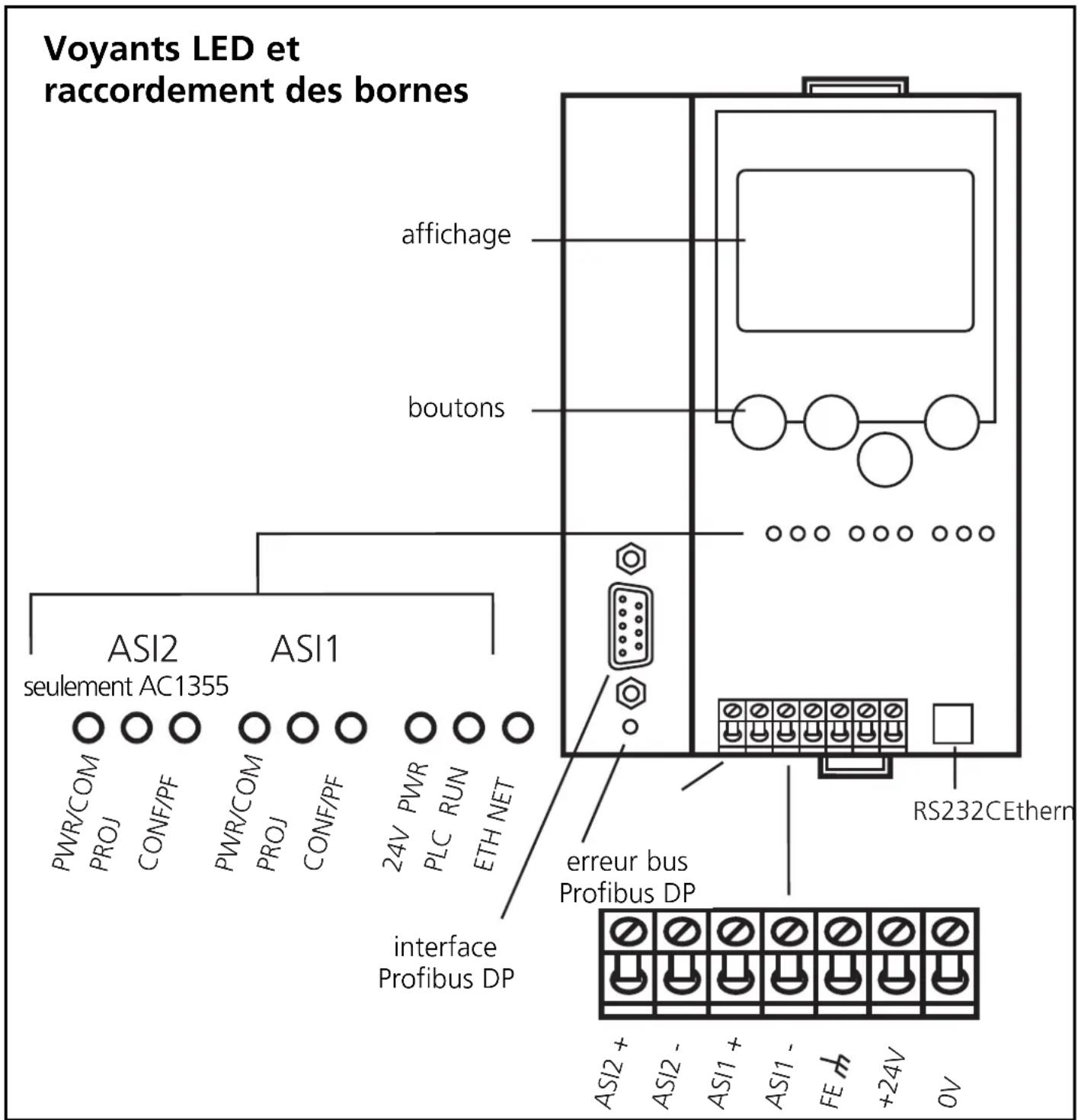

L'etat du maître (AC1355) / des maîtres (AC1355) et du système rac-cordé est indiqué par trois LED de diagnostic sur le contrôle.

• LED PWR/COM allumée: Alimentation AS-i présente, au moins un esclave a été détecté
• LED PWR/COM clignote: Alimentation AS-i presente, mais aucune esclave n'a ete detecte correctement
• LED PROJ allumée: Mode projet, la surveillance de la configuration est désactivée

• LED PROJ clignote: Mode projet, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé

• LED CONF/PF allumée: La configuration priselectionnée et la configuration actuelle ne sont pas identiques

• LED CONF/PF clignote: Défaut périphérique sur au moins un esclave raccordé
• LED ETH NET: Echange de données via l'interface Ethernet
• LED PROFIBUS allumée: erreur bus Profibus DP

Réglage du contraste

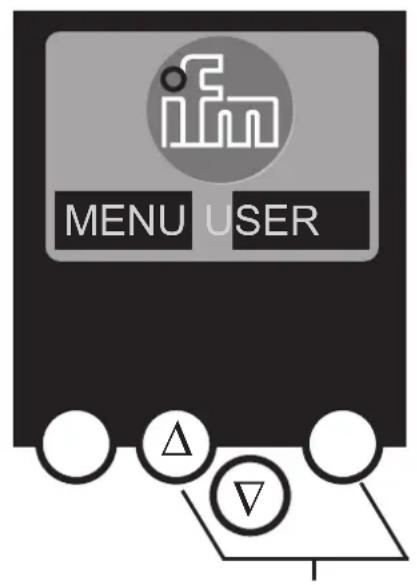

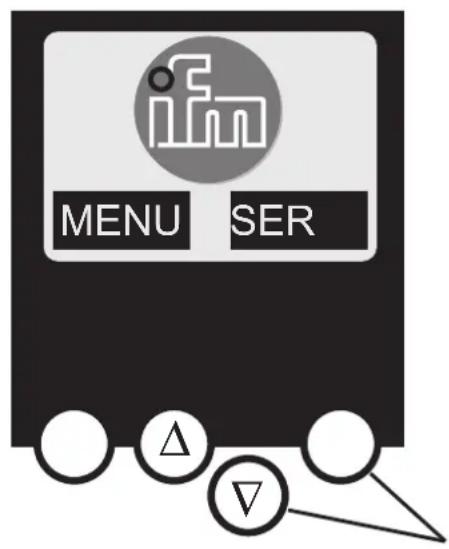

Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

augmenter le contraste

réduire le contraste

Fonctionnement

Pour le fonctionnement d'un système AS-i une alimentation AS-i spécifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le cable AS-i jaune en energia et réalise un decoupling des données par rapport au régulateur de tension de l'alimentation. Les alimentations à decoupage standard considéreraient les signaux de données AS-i comme des signaux parasites et les supprimeraient.

Déconnecter l'alimentation avant de raccorder le contrôlee.

Le système AS-i fonctionne sans mise à la terre. AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation. S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (borne "shield") à la masse de l'installation est de faible résistance.

Aperçu du menu

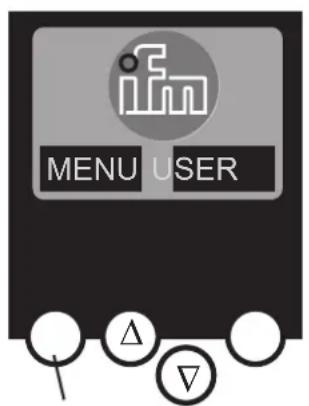

Le menu principal est ouvert en appuyant sur le bouton gauche "MENU" dans l'écran de départ.

L'appui sur le bouton ou permutation une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultanement pour changer entre le menu allemand et anglais.

bouton MENU

MENUES
SER

boutons de navigation

Mot de passer

Important :

Dans le menu 'System Setup' l'utilisation peut être limitée ou autorisée grâce à la saisie d'un Password.

A la livraison, l'appareil est en mode utilisateur. La saisie d'un mot de passer non valable (par ex. 1000) désactive tous les points de menu pouvant modifier des réglages.

Grçé à la saisie du mot de passer 'CE01', le mode utiliser est revalidé.

Le mot de passer est mémorisé, protégé contre les coupures secteur, par les points de menu 'System Setup', 'Store System'.

Navigation menu

En appuyant sur le bouton gauche dans l'écran de départ (diagnostic erreur AS-i) le menu principal est ouvert. Les deux boutons du milieu sont utilisés pour faire défiler le menu.

O Quick Setup (sommaire des points de menu pour une configuration de base)

'Teach in' de la configuration AS-i actuelle (projeter tout)
réglage de l'interface bus de terrain (option)

O PLC Setup (réglages de l'API optionnel)

Activation ou désactivation du mode passerelle (fonctionnement sans API)
Demarrage et arrêt de l'API dans le controller e_e (si utilisé)
Nom du projet API, version, date et auteur

O Slave Lists (verification des adresses des esclaves AS-i raccordés)

Affichage de la liste des esclaves AS-i détectés (LDS)
Affichage de la liste des esclaves AS-i projetés (LPS)
Affichage de la liste des esclaves AS-i activés (LAS)
Affichage de la liste des defaults péripétrie dans l'esclave AS-i (LPF)

O Address Slave (programmation des adresses des esclaves AS-i raccordés)

Ré-adressage d'un esclave AS-i raccardé au controlleré
Adressage automatique de nouveaux esclaves AS-i avec la première adresse disponible (Easy Startup)

O Diagnostics (diagnostic des réseaux AS-i raccordés)

Comptage des baisses de tension AS-i depuis la mise sous tension du contrôle_e
Comptage des erreurs de configuration AS-i depuis la mise sous tension du controller_e
Vérification du taux d'erreur des télégrammes AS-i du système AS-i raccordé
Visualisation du nombre d'esclaves AS-i raccordés et des cycles par seconde.
Listes des esclaves AS-i avec des defaults message depuis la mise sous tension du contrôle_e
Remise à zéro du compteur d'erreurs
Visualisation du temps de cycle maximal du système
Lecture des informations de diagnostic de monitors Safety-at-Work

O Master Setup (informations sur le système de maître AS-i)

'Teach in' de la configuration AS-i actuelle (projeter tout)
Passage en mode projet : Configuration du système AS-i
Passage en mode protégé: fonctionnement normal (le maître survoie la configuration)
Autorisation de l'adressage automatique des esclaves AS-i en mode protégé
Désactivation du reset AS-i lors du passage en mode protégé

O Fieldbus Setup(reglage de l'interface bus de terrain optionnelle)

Réglage de l'adresse du contrôle e dans le bus de terrain supérieur
Si nécessaire d'autres réglages du bus de terrain supérieur

O Slave info (informations détaillées sur les esclaves AS-i raccordés)

Visualisation des entrées / sorties TOR ou analogiques des esclaves AS-i raccordés
Visualisation des paramètres des esclaves AS-i raccordés
Visualisation des codes ID et E/S des esclaves AS-i raccordés
Visualisation des erreurs de transmission vers les esclaves AS-i raccordés

O Slave Setup (réglages des esclaves AS-i raccordés)

V Forcer les parametes des esclaves AS-i raccordés
V Forcer les entrées/sorties TOR ou analogiques des esclaves AS-i raccordés

O System Setup (réglages du controller e)

V Mémorisation des réglages actuels du système
Réglage du débit de transmission de l'interface de programmation série
Réglage des paramètres de l'interface de programmation Ethernet (option)
Saisie du nouveau mot de passer pour bloquer ou autoriser des fonctions de menu
Vise à jour du système d'exploitation du contrôle (logiciel spécifique nécessaire!)
Reset des réglages d'usine du controller_e

O System Info (informations sur l'appareil)

Numéroros de version du matériel et du système d'exploitation de ce contrôle_e
Type et n^ de version de l'interface bus de terrain optionnelle

L'appareil doit être impératifement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et un courant nominal max. de

a) 5 ampères pour des tensions de 0...20 Veff (0...28.3 Vpic) ou
b) 100Vpic pour des tensions de 20...30 Veff (28.3...42.4 Vpic).
