MODE D'EMPLOI SkySound CM20 Yealink

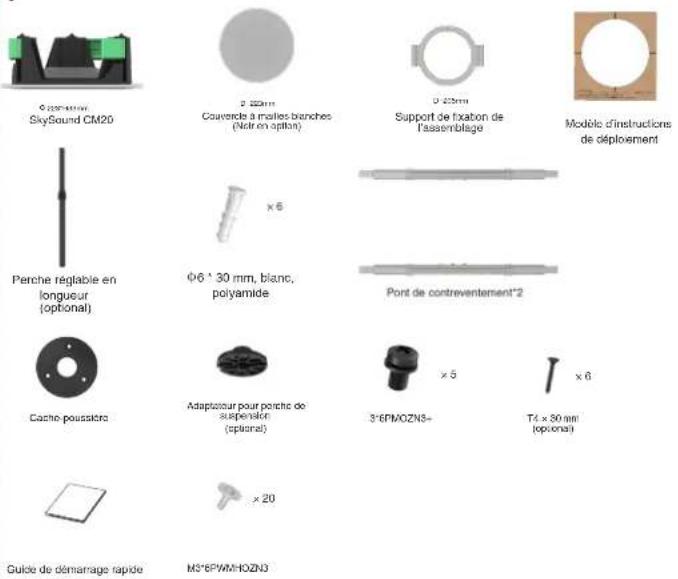

1 Contenu de la boîte :

La nécessité d'un support auxiliaire lors de l'installation du CM20 dépend principalement de l'ossature et de la capacité de charge des dalles de plafond suspendu. - Les matériaux courants des dalles de plafond suspendu sont le plâtre, le métal et le PVC. - Si les dalles de votre plafond suspendu ont une capacité de charge inférieure à 1,38 kg, il est recommandé d'utiliser un pont de contreventement. - Le support de suspension nécessite que la capacité de charge de votre cadre de plafond ne soit pas inférieure à 2,8 kg. - La plage de réglage du pont de contreventement est de 400-438 mm/600-638 mm/2'. - Les tentes des grilles de plafond (barre en T) sont compatibles avec les largeurs suivantes : 22 mm, 24 mm, 32 mm, et 38 mm. - Les fentes des grilles de plafond (triangle) sont compatibles avec les largeurs suivantes : 25 mm, 30 mm, 35 mm.

1. L'installation du CM20 requiert un certain niveau d'expertise professionnelle. Nous recommandons vivement de confier cette tâche à des professionnels de la construction dans la mesure du possible.
2. Si vous décidez de l'installer vous-même, veillez à ce que quelqu'un vous aide par mesure de sécurité.

2

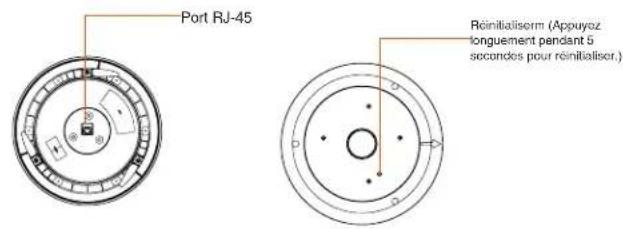

2 Présentation du matériel

3

Installation

• Démontez le plafond et tracez des lignes auxiliaires au milieu de la longueur et de la largeur sur l'arrière du plafond.
• Orientez les lignes auxiliaires conformément aux directives du modèle d'instruction de déploiement et découpez des ouvertures dans le plafond.

3

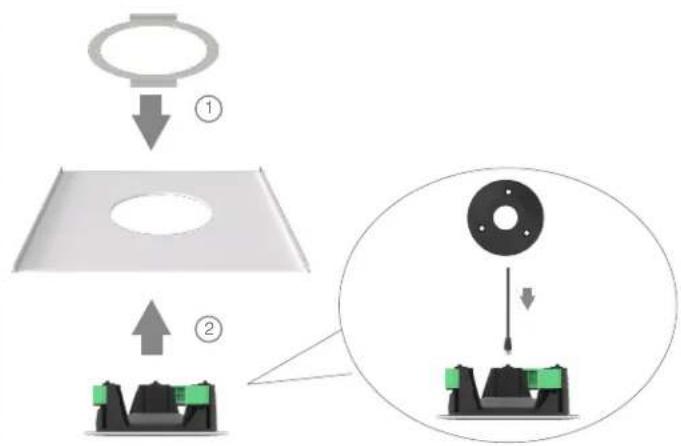

Méthode d'installation 1 : Utilisez le support de fixation de l'assemblage(s)

Si votre plafond a une capacité de charge supérieure à 1,38 kg, vous pouvez choisir de ne pas utiliser le support pour un soutien supplémentaire, mais le support de fixation de l'assemblage est toujours nécessaire.)

1. Placez le support de fixation de l'assemblage sur le support de l'ossature du plafond suspendu (compatible avec l'ossature du plafond suspendu à barre en T et l'ossature du plafond suspendu triangulaire).
2. Branchez le câble Ethernet et recouvrez-le avec le cache-poussière.
3. Installez le CM20 le long de l'ouverture circulaire de l'ossature du plafond suspendu, en le poussant vers le plafond.
4. Tenez l'appareil à la main et serrez fermement les trois vis de sa surface dans le sens horaire. Ajustez la surface inférieure du CM20 pour l'aligner avec les dalles du plafond.

Alimentation : Commutateur PoE+

• Installation terminée (corps principal)

• Fixez le couvercle en maille à l'aide d'un aimant sur le CM20.

La procédure ci-après explique comment utiliser le pont de contreventement pour fixer le CM20. Si votre plafond a une capacité de charge supérieure à 1,38 kg, vous pouvez choisir de ne pas utiliser le support pour un soutien supplémentaire, mais le support de fixation de l'assemblage est toujours nécessaire.

5

6

Méthode d'installation 2 : Utilisez l'ensemble support de fixation + pont de contreventement. (Si votre plafond a une capacité de charge inférieure ou égale à 1,38 kg, vous pouvez utiliser le pont de contreventement pour un soutien supplémentaire lors de l'installation).

1. Utilisez des vis pour assembler le pont de contreventement.
2. À l'aide de vis, combinez l'étrier de fixation de l'assemblage et le pont de contreventement.
3. Ajustez le pont de contreventement à la longueur appropriée en fonction de la taille de l'ossature du plafond suspendu (compatible avec des portées de 400-438 mm/600-638 mm/2'), serrez les vis de fixation pour empêcher toute extension supplémentaire du support.

1. Placez le pont de contreventement sur le support de l'ossature du plafond suspendu (compatible avec l'ossature du plafond suspendu à barre en T et l'ossature du plafond suspendu triangulaire).
2. Branchez le câble Ethernet et recouvrez-le avec le cache-poussière.
3. Installez le CM20 le long de l'ouverture circulaire du support, en le poussant vers le plafond.
4. Tenez l'appareil à la main et serrez fermement les trois vis de sa surface dans le sens horaire. Ajustez la surface inférieure du CM20 pour l'aligner avec les dalles du plafond.

• Installation terminée (corps principal).

La corde de sécurité passe par ici.

7

- Fixez le couvercle en maille à l'aide d'un aimant sur le CM20.

Méthode d'installation 3 : Utilisez Perche réglable en longueur

1. Percez un trou à un endroit approprié du plafond.
2. Assemblez l'adaptateur pour perche de suspension, la perche intérieure réglable en longueur, la perche extérieure réglable en longueur, et le cache-poussière en une seule unité.
3. Fixez la perche réglable en longueur en place, connectez le câble Ethernet.

1. Serrez les vis reliant la perche réglable en longueur à l'appareil, fixez le CM20 à la perche réglable en longueur, et installez le couvercle à mailles magnétiques.
2. Réglez l'orientation du CM20 à un angle de 0 degré en tournant la boucle de serrage au milieu de la perche réglable en longueur afin d'obtenir une prise de son optimale.

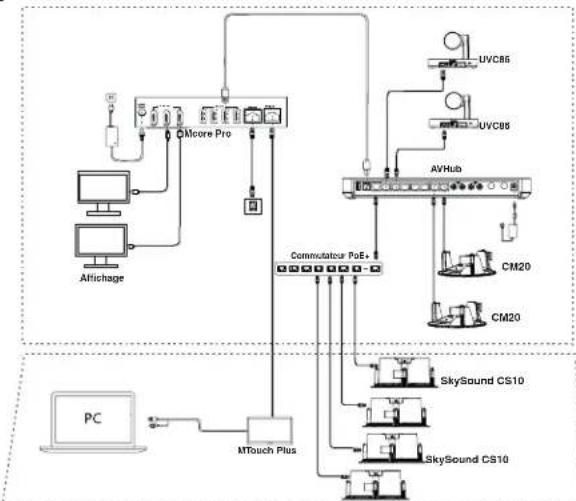

4 Exemple de connexion
