SkySound CM20 - Sistema de videoconferencia Yealink - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de videoconferencia de techo
Marca	Yealink
Modelo	SkySound CM20
Alimentación	PoE+ (Power over Ethernet Plus)
Conexión de red	RJ-45 (Ethernet)
Peso	Menos de 1,38 kg
Instalación	Montaje en techo suspendido (placas de yeso, metal, PVC)
Compatibilidad con estructura de techo	Barra en T (22, 24, 32, 38 mm) o triangular (25, 30, 35 mm)
Funciones principales	Micrófono y altavoz integrados, audio 360°, reunión manos libres
Accesorios incluidos	Soporte de fijación, puente de arriostramiento, varilla ajustable, cubrepolvo, cubierta magnética
Mantenimiento y limpieza	Limpiar con un paño seco; cubierta magnética extraíble para acceso
Seguridad	Usar el cable de seguridad proporcionado; instalación por profesional recomendada
Piezas de repuesto y reparabilidad	Contacte al soporte de Yealink (http://support.yealink.com) para piezas y asistencia
Información general	Fabricado por Yealink, proveedor líder de soluciones de colaboración unificadas

Preguntas frecuentes - SkySound CM20 Yealink

¿Cómo instalar el SkySound CM20 en un techo suspendido?

Hay tres métodos disponibles: 1) Uso del soporte de fijación solo (si placa > 1,38 kg), 2) Soporte + puente de arriostramiento (si placa ≤ 1,38 kg), 3) Varilla ajustable. Consulte el manual de instrucciones para cada procedimiento detallado.

¿Qué alimentación necesita el CM20?

El CM20 se alimenta mediante PoE+ (Power over Ethernet Plus). Se requiere un conmutador PoE+ compatible (ejemplo: CommNcatour PoE).

¿Puedo instalar el CM20 yo mismo?

La instalación en el techo requiere cierto nivel de experiencia profesional. Se recomienda encarecidamente llamar a un profesional, especialmente si necesita cortar el techo o usar el puente de arriostramiento.

¿Cómo conectar el CM20 a otros periféricos Yealink?

El CM20 se conecta a un AVHub a través de Ethernet. El AVHub se puede conectar luego a cámaras UVC86/UVC88, a una pantalla táctil MTouch Plus y a una PC. Consulte el diagrama de conexión de ejemplo en el manual.

¿Cómo restablecer el CM20?

Mantenga presionado el botón de restablecimiento (puerto RJ-45) durante 5 segundos para restablecer el dispositivo a los valores de fábrica.

¿Qué tipos de techos suspendidos son compatibles?

El CM20 es compatible con placas de techo de yeso, metal o PVC y estructuras de barra en T (anchos 22, 24, 32, 38 mm) o triangulares (25, 30, 35 mm).

¿Cómo ajustar el ángulo del micrófono?

Para el método con varilla ajustable, gire el anillo de apriete en el medio de la varilla para orientar el CM20 a un ángulo de 0° para obtener una captura de sonido óptima.

¿Qué hacer si la placa del techo es demasiado ligera (≤ 1,38 kg)?

Use el puente de arriostramiento proporcionado para soporte adicional. Siga el método de instalación 2 del manual.

¿Cómo limpiar el SkySound CM20?

Retire la cubierta de malla (fijada con imán) y límpiela con un paño seco. El dispositivo en sí se puede limpiar suavemente. No use productos líquidos.

¿Dónde encontrar más información o actualizaciones?

Consulte el sitio Yealink WIKI (http://support.yealink.com) para firmware, documentación y preguntas frecuentes. Para asistencia técnica, use el sistema de tickets: http://ticket.yealink.com.

MANUAL DE USUARIO SkySound CM20 Yealink

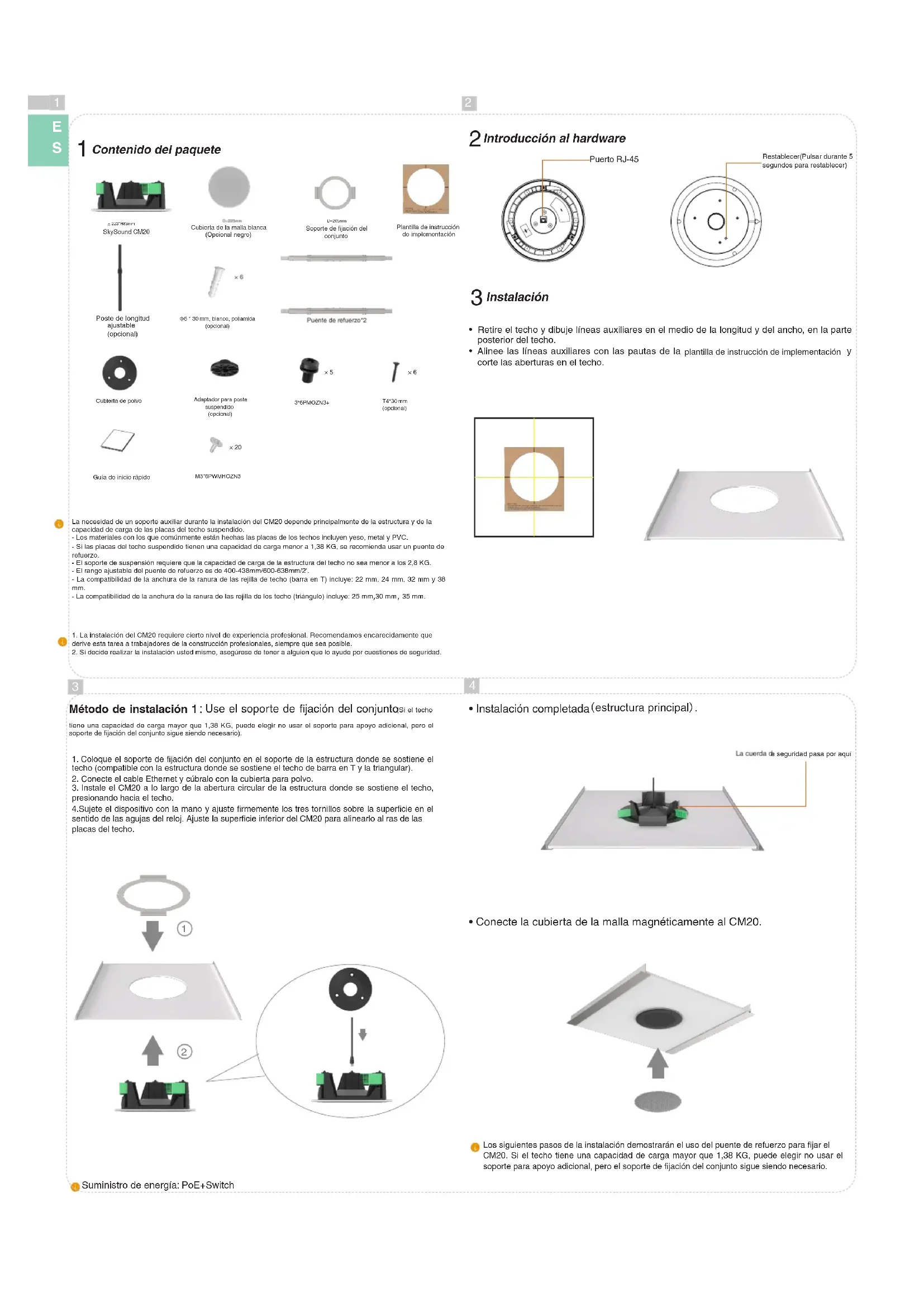

1 Contenido del paquete

220745111 SkySound CM20

D<225mm Cubierta de la mela blanca (Opcional negro)

D 205mm Soporte de fijación del conjunto

Plantilla de instrucción de implementación

Poste de longitud ajustable (opcional)

φ6 * 30 mm, blanco, poliamida (opcional)

Puente de refuerzo*2

Cubierta de polvo

Adaptador para poste suspendido (opcional)

36PMOZN3+

T4*30 mm (opcional)

Guía de inicio rápido

M3'SPWMHOZN3

La necesidad de un soporte auxiliar durante la instalación del CM20 depende principalmente de la estructura y de la capacidad de carga de las placas del techo suspendido.

- Los materiales con los que comúnmente están hechas las placas de los techos incluyen yeso, metal y PVC. - Si las placas del techo suspendido tienen una capacidad de carga menor a 1,38 kg, se recomienda usar un puente de refuerzo.

- El soporte de suspensión requiere que la capacidad de carga de la estructura del techo no sea menor a los 2,8 kg. - El rango ajustable del puente de refuerzo es de 400-438 mm / 600-638 mm / 2'. - La compatibilidad de la anchura de la ranura de las rejillas de techo (barra en T) incluye: 22 mm, 24 mm, 32 mm y 38 mm.

- La compatibilidad de la anchura de la ranura de las rejillas de techo (triángulo) incluye: 25 mm, 30 mm, 35 mm.

1. La instalación del CM20 requiere cierto nivel de experiencia profesional. Recomendamos encarecidamente que derive esta tarea a trabajadores de la construcción profesionales, siempre que sea posible.
2. Si decide realizar la instalación usted mismo, asegúrese de tener a alguien que lo ayude por cuestiones de seguridad.

2 Introducción al hardware

• Retire el techo y dibuje líneas auxiliares en el medio de la longitud y del ancho, en la parte posterior del techo.
• Alinee las líneas auxiliares con las pautas de la plantilla de instrucción de implementación y corte las aberturas en el techo.

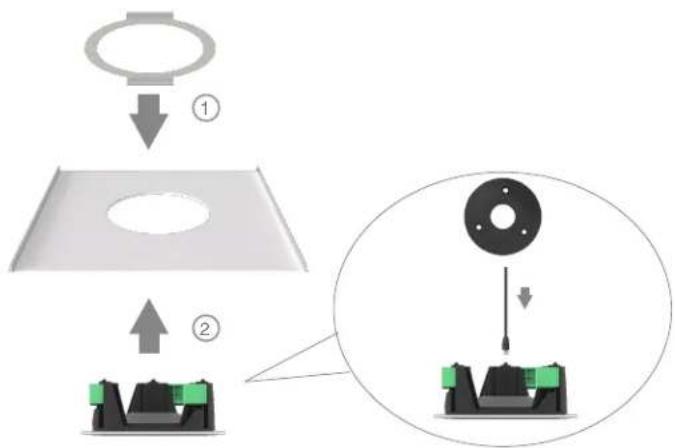

Método de instalación 1: Use el soporte de fijación del conjunto si el techo

tiene una capacidad de carga mayor que 1.38 kg, puede elegir no usar el soporte para apoyo adicional, pero el soporte de fijación del conjunto sigue siendo necesario).

1. Coloque el soporte de fijación del conjunto en el soporte de la estructura donde se sostiene el techo (compatible con la estructura donde se sostiene el techo de barra en T y la triangular).
2. Conecte el cable Ethernet y cúbralo con la cubierta para polvo.
3. Instale el CM20 a lo largo de la abertura circular de la estructura donde se sostiene el techo, presionando hacia el techo.
4. Sujete el dispositivo con la mano y ajuste firmemente los tres tornillos sobre la superficie en el sentido de las agujas del reloj. Ajuste la superficie inferior del CM20 para alinearlo al ras de las placas del techo.

- Instalación completada (estructura principal).

- Conecte la cubierta de la malla magnéticamente al CM20.

Los siguientes pasos de la instalación demostrarán el uso del puente de refuerzo para fijar el CM20. Si el techo tiene una capacidad de carga mayor que 1,38 KG, puede elegir no usar el soporte para apoyo adicional, pero el soporte de fijación del conjunto sigue siendo necesario.

Suministro de energía: PoE+Switch

Método de instalación 2: Use el soporte de fijación del conjunto + el puente de refuerzo. (Si el techo tiene una capacidad de carga menor o igual que 1,38 KG, puede usar el puente de soporte para mayor soporte durante la instalación).

1. Use tornillos para conectar el puente de refuerzo.
2. Use tornillos para combinar el soporte de fijación del conjunto y el puente de refuerzo.
3. Ajuste el soporte de refuerzo a la longitud correspondiente de acuerdo con el tamaño de la estructura donde se sostiene el techo (compatible con aberturas de 400-438 mm/600-638 mm/2'), ajuste los tornillos de fijación para evitar mayor extensión del soporte.

- Instalación completada (estructura principal).

La cuerda de seguridad pasa por aquí

4. Coloque el puente de refuerzo en el soporte de la estructura donde se sostiene el techo (compatible con la estructura donde se sostiene el techo de barra en T y la triangular). 5. Conecte el cable Ethernet y cúbralo con la cubierta para polvo. 6. Instale el CM20 a lo largo de la abertura circular del soporte, presionando hacia el techo. 7. Sujete el dispositivo con la mano y ajuste firmemente los tres tornillos sobre la superficie en el sentido de las agujas del reloj. Ajuste la superficie inferior del CM20 para alinearlo al ras de las placas del techo.

- Conecte la cubierta de la malla magnéticamente al CM20.

Método de instalación 3: Use Poste de longitud ajustable

1. Realice un agujero en un lugar apropiado del techo.
2. Una el adaptador para poste suspendido, el poste de longitud ajustable interno, el poste de longitud ajustable externo y la cubierta de polvo hasta que formen una sola unidad.
3. Fije el poste de longitud ajustable en su lugar y conecte el cable Ethernet.

1. Ajuste los tornillos para conectar el poste de longitud ajustable al dispositivo, conecte el CM20 al poste de longitud ajustable e instale la cubierta de malla magnética.
2. Ajuste la orientación del CM20 a un ángulo de 0 grados girando la perilla de ajuste en el medio del poste de longitud ajustable para alcanzar la captación de sonido óptima.

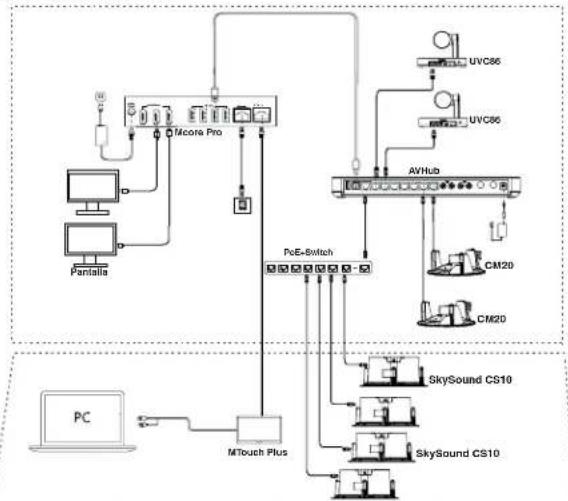

4 Muestra de conexión

Yealink (código de inventario: 300628) es un proveedor global de soluciones de colaboración y comunicaciones unificadas líder, especializado en videoconferencias, comunicación por voz y colaboración, que se ha comprometido a ayudar a cada persona y organización a sacar el máximo provecho del lema «colaboración sencilla, productividad alta».

La excepcional calidad, la innovadora tecnología y las experiencias tan intuitivas hacen de Yealink uno de los mejores proveedores en más de 140 países y regiones. Además, ocupa el primer lugar en la cuota de mercado global de teléfonos IP y se encuentra dentro de los cinco proveedores líderes en el mercado de los servicios de videoconferencias (Frost & Sullivan, 2021).

Para obtener más información sobre Yealink, haga clic aquí.

Derechos de autor

Copyright © 2023 YEALINK (XIAMEN) NETWORK TECHNOLOGY CO., LTD.

Todos los derechos reservados. Ninguna parte de esta publicación deberá ser duplicada o transmitida de forma alguna ni por ningún medio, electrónico o mecánico, fotocopiado, grabación, o de ningún otro tipo, sea cual sea el propósito, sin el consentimiento expreso por escrito de Yealink (Xiamen) Network Technology CO., LTD.

Asistencia técnica

Visite el Wiki de Yealink (http://support.yealink.com/) para la descarga de firmware, documentación de productos, preguntas frecuentes, etc. Para beneficiarse de un mejor servicio, le recomendamos que use el sistema de tickets (http://ticket.yealink.com) a fin de hacernos llegar cualquier problema técnico que se le presente.

YEALINK (XIAMEN) NETWORK TECHNOLOGY CO., LTD.
