KB900 - Perceuse Gamma - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	Gamma
Modèle	KB900
Alimentation	230 V ~ 50 Hz
Puissance	900 W
Classe d'isolation	Classe II
Capacité du mandrin	2,0 - 13,0 mm
Vitesse à vide (haute)	0 - 3000 tr/min
Fréquence de percussion	45 000 coups/min
Capacité de perçage bois	Ø 34 mm
Capacité de perçage pierre/béton	Ø 16 mm
Capacité de perçage acier	Ø 13 mm
Poids	1,78 kg
Niveau de pression acoustique	90,3 dB(A)
Niveau de puissance acoustique	101,3 dB(A)
Accélération (vibrations)	8,56 m/s²
Fonctions	Percussion réglable, rotation gauche/droite, vitesse variable, marche continue
Sécurité	Interrupteur de verrouillage, protection contre les redémarrages
Entretien	Nettoyage des orifices de ventilation, pas de lubrification nécessaire
Garantie	3 ans (vices de matériel ou de fabrication)
Accessoires inclus	Poignée latérale, jauge de profondeur
Réparabilité	Réparations par personnel qualifié uniquement, pièces d'origine
Usage	Domestique (non professionnel)
Normes	EN 62841-1, EN 62841-2-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

FOIRE AUX QUESTIONS - KB900 Gamma

Comment changer un foret ?

Débranchez l'appareil. Ouvrez le mandrin en tournant la bague dans le sens 'RELEASE' tout en maintenant le col. Insérez le foret bien droit et refermez en tournant dans le sens 'GRIP' jusqu'à résistance. Pour un changement mécanique, placez le sélecteur de vitesse sur '2', le sélecteur gauche-droite sur 'L', enfoncez doucement l'interrupteur pour ouvrir le mandrin.

Comment régler la profondeur de perçage ?

Desserrez la poignée latérale, insérez la jauge de profondeur dans l'orifice, orientée vers l'avant. Réglez la distance entre la pointe du foret et la jauge selon la profondeur souhaitée. Serrez la poignée latérale pour bloquer la jauge.

Comment activer la percussion ?

Assurez-vous que l'appareil est complètement à l'arrêt. Glissez le sélecteur de fonction percussion vers la gauche (symbole marteau) pour activer la percussion. Pour désactiver, glissez-le vers la droite (symbole foret).

Comment inverser le sens de rotation ?

L'appareil doit être à l'arrêt. Placez le sélecteur gauche-droite sur 'R' (rotation droite) pour percer ou visser, ou sur 'L' (rotation gauche) pour dévisser.

Comment verrouiller l'interrupteur pour une utilisation continue ?

Enfoncez complètement l'interrupteur marche-arrêt puis appuyez sur le bouton de verrouillage situé au-dessus. Relâchez l'interrupteur, l'appareil fonctionnera en continu. Pour désactiver, enfoncez et relâchez l'interrupteur.

Quelle vitesse utiliser pour percer le métal ?

Pour le métal, sélectionnez une vitesse réduite à l'aide de la molette de réglage. Utilisez des forets HSS spéciaux et désactivez la percussion. Le perçage du métal est plus lent que celui du bois ou de la pierre.

Comment nettoyer la perceuse ?

Maintenez propre l'appareil et son cordon. Nettoyez les orifices de ventilation sans y introduire d'objets pointus. Évitez les solvants contenant benzène, trichloréthylène, chlore ou ammoniaque. Aucune lubrification n'est nécessaire.

Que faire en cas de défaut électrique ou mécanique ?

N'essayez pas de réparer vous-même. Faites réparer l'appareil par un technicien qualifié en l'apportant au point de vente. Utilisez uniquement des pièces d'origine.

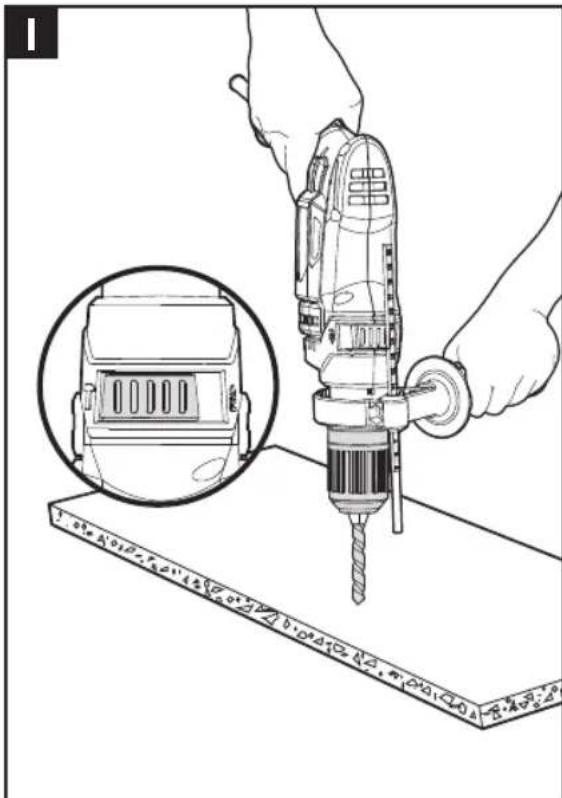

Puis-je percer du carrelage ?

Oui. Désactivez d'abord la percussion et utilisez un foret spécial carrelage. Une fois le carreau percé, remplacez par un foret adapté au mur (pierre, béton) et activez la percussion si nécessaire.

Quelle est la garantie de la perceuse KB900 ?

La perceuse bénéficie d'une garantie de 3 ans à compter de la date d'achat, couvrant les vices de matériel ou de fabrication. La garantie ne couvre pas l'usure normale, la surcharge ou la négligence. Conservez le ticket de caisse.

MODE D'EMPLOI KB900 Gamma

Perceuse à percussion 900W

60500610/19

CE

F - Mode d'emploi original

Lire attentivement le mode d'emploi avant d'utiliser l'appareil.

INHOUDSOPGAVE TABLES DE MATIÈRES

3.1 Description de l'appareil 14
3.2 Montage et réglage 15
3.3 Consels. 17

1. Entretien 18
2. Spécifications 18
3. Conditions de garantie 18

Déclaration de conformité CE 19

INHOUD VERPAKKING / ONDERDELEN

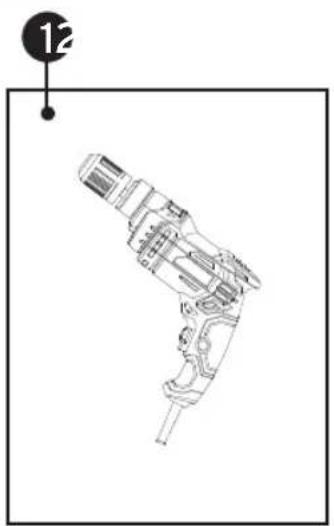

1. Appareil

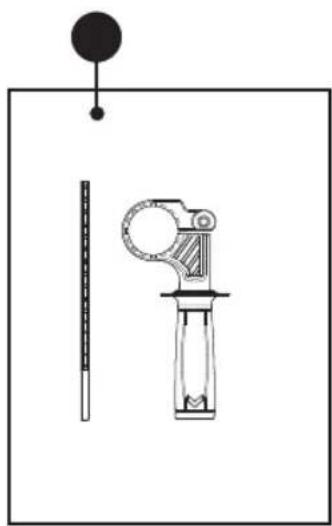

2. Accessoires
3. Mode d'emploi original

Contenu de l'emballage, composants

ONDERDELEN VAN DE MACHINE

zie afbeeldingen A

1. a. Mandrin
   b. Col
2. Gauge de profondeur
3. Sélecteur fonction percussion
4. Bouton de verrouillage
5. Interrupteur marche-arrêt
6. Molette de réglage de la vitesse
7. Sélecteur gauche-droite
8. Poignée latérale

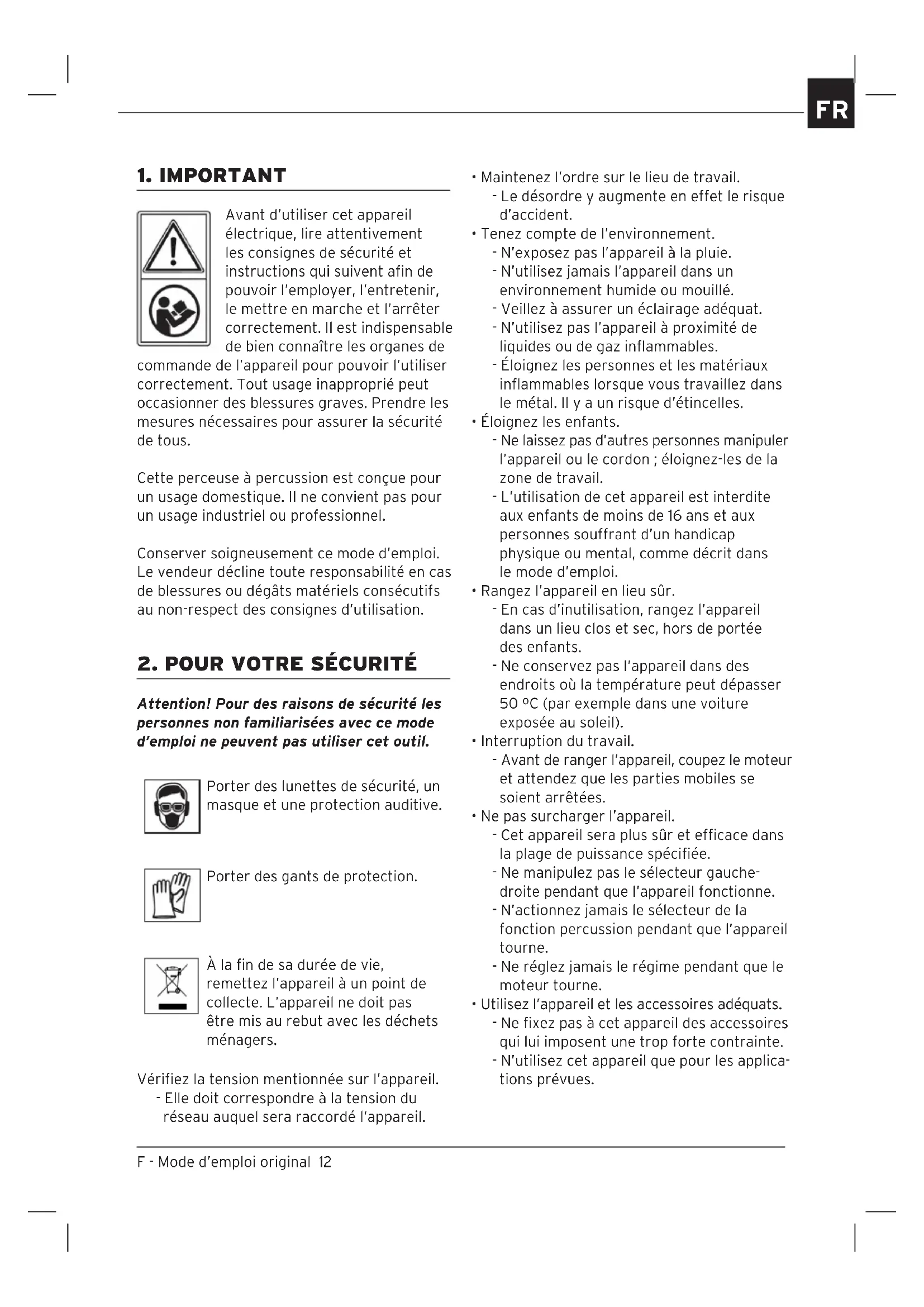

1. BELANGRIJK

Avant d'utiliser cet appeareil électrique, dire attentivement les consignes de sécurité et instructions qui suivent afin de pouvoir l'employer, l'entreinir, leMETRE en marche et I'arrête correctement. Il est indispensable de bien connaître les organes de

commande de l'appareil pour pouvoir l'utiliser correctement. Tout usage inapproprié peut occasionner des blessures graves. Prendre les mesures nécessaires pour assurer la sécurité de tous.

Cette perceuse à percussion est consue pour un usage domestique. Il ne convient pas pour un usage industriel ou professionnel.

Conserver soigneusement ce mode d'emploi. Le vendeur decline toute responsabilité en cas de blessures ou dégats matériels consécutifs au non-respect des consignes d'utilisation.

2. POUR VOTRE SECURITE

Attention! Pour des raisons de sécurité les personnes non familiarisées avec ce mode d'emploi ne peuvent pas utiliser cet outil.

Porter des lunettes de sécurité, un masque et une protection auditive.

Porter des gants de protection.

À la fin de sa durée de vie, remettez l'appareil à un point de collecte. L'appareil ne doit pas être mis au rebut avec les déchets menagers.

Vérifiez la tension mentionnée sur l'appareil.

• Elle doit correspondre à la tension du réseau auquel sera raccordé l'appareil.

• Maintenez l'ordre sur le lieu de travail.

• Le désordre y augmente en effet le risque d'accident.

Tenez compte de l'environnement.

N'exposez pas l'appareil à la pluie.

• N'utilisez jamais l'appareil dans un environnement humide ou mouillé.

• Veillez à assurer un éclairage ajustat.

• N'utilise pas l'appareil à proximé de liquides ou de gaz inflammables.

• Éloignez les personnes et les matériaux inflammables lorsque vous travailliez dans le métal. Il y a un risque d'étincelles.

• Éloignez les enfants.

• Ne laïsez pas d'autres personnes manipulier l'appareil ou le cordon ; éloignez-les de la zone de travail.

L'utilisation de cet appeareil est interdite aux enfants de moins de 16 ans et aux personnes souffrant d'un handicap physique ou mental, comme décrit dans le mode d'emploi.

• Rangez l'appareil en lieu sur.

• En cas d'inutilisation, rangez l'appareil dans un lieu clos et sec, hors de portée des enfants.

• Ne conservez pas l'appareil dans des endroits où la température peut dépasser 50^ (par exemple dans une voiture exposée au soleil).

• Interruption du travail.

• Avant de ranger l'appareil, foupez le moteur et attendez que les parties mobiles se soient arrêtées.

• Ne pas surcharger l'appareil.

• Cet apparéil sera plus sur et efficace dans la plage de puissance spécifique.

• Ne manipulez pas le sélecteur gauche-droitependant que I'appareil fonctionne.

• N'actionnez jamais le sélecteur de la fonction percussion pendant que l'appareil tourne.

• Ne réglez jamais le régime pendant que le moteur tourne.

Utilisez l'appareil et les accessoires adéquats.

• Ne fixez pas à cet apparéil des accessoires qui lui imposent une trop forté contrainte.

• N'utilisez cet apparéil que pour les applications prévues.

• Portez des tenues de travail adequates.

• Attachez vos cheveux s'ils sont longs et ne portez pas de vêtements amples ou de bijoux : ils pourraient être happés par les éléments mobiles de l'appareil.

• Lors du travail en plein air, il est recom-mandé de porter des gants de travail en caoutchouc ainsi que des chaussures à semelles profilées.

• Utilisez des moyens de protection individuelle.

• Portez un masque antipoussière si vos activités dégagent des poussières.

• Portez toujours des lunettes de sécurité et des gants de travail.

• Portez une protection auditive si le niveau sonore dépasse 85 dB(A).

• Portez des chaussures de sécurité si nécessaire.

• Utilisez correctement le cordon.

• Ne portez jamais l'appareil par le cordon.

• Ne tirez pas sur le cordon pour enlever la fiche de la prise.

• Protégez le cordon de la chaleur, de l'huile et des bords coupants.

• Gardez toujours le cordon éloigné des parties mobiles de l'appareil.

• Si le cordon est endommagé, il doit être remplace par un centre de service/agréé pour éviter tout danger à l'utilisation.

Fixez solidement la piece a travailler.

• Utilisez des serre-joints ou un etau pour fixer la piece à travailler; cette procEDURE est plus sure qu'une immobilisation à la main. Elle vous laisse en outre les deux mains libres pour travailler.

• Adoptez une attitud propice à votre sécurité.

• Évitez toute posture anormale et assurez votre équilibre.

• Maniez toujours l'outil avec les deux mains.

• Ne travailliez pas en tenant l'outil au-dessus de la tete : vous ne disposez pas d'un contrôle suffisant.

• Entretenez l'appareil avec soin.

• Maintenez la propriété de l'appareil, pour un travail sur et efficace.

• Évitez les dommages susceptibles d'être occasionnés par des vis, clous ou autres objets prênts dans la pierce à travailler.

• Suivez les consignes d'entretien ainsi que les conseils relatifs au changement d'accessoires.

• Vérifiez régulierement la fiche et le cable d'alimentation.

• Faites-le remplacer par un technician qualifie s'il est endommagé.

• Maintenez les poignées sèches et exemplés d'huile et de graisse.

• Retirez la fiche de la prise :

• lorsque I'appareil n'est pas utilisé.

• durant son entretien.

• lors du changement d'accessoires.

• en cas de problème électrique ou mécanique.

• Évitez d'activer l'appareil par mégarde.

• Ne portez pas l'appareil en tenant le doigt sur I'interrupteur.

• Lorsque vous changez d'accessoires, veillez à ce que l'interrupteur soit en position bloquée.

• Restez toujours vigilant.

• Gardez toujours les yeux sur votre travail.

• Travaillez avec bon sens.

• N'utilisez pas l'appareil si vous n'êtes pas concentré.

• Verifiez si l'appareil n'est pas endommagé.

• Avant d'utiliser l'appareil, vérifiez toujours si ses éléments mobiles fonctionnent bien et si aucune piece n'est défectueuse.

• Tous les éléments de l'appareil doivent être montés correctement pour garantir son bon fonctionnement.

• Les éléments endommages ou défectueux doivent être réparés ou replacés par un technicien agréé.

N'utilisez jamais I'appareil si le commutateur marche-arrêt ne fonctionne pas correctement.

• L'utilisation de l'appareil pour d'autres applications, dont il est probable qu'il ne pourrait pas les effectuer, peut générer des situations extrémement dangereuses.

• Vérifiez toujours si le régime maximal autorisé pour les accessoires achetés correspond à celui de l'appareil.

• Durant l'utilisation de la machine ou après sa mise à l'arrêt, ne tentez jamais d'arrêter le mouvement d'une piece en appuyant contre un objet l'accessoire qui se trouve dans le mandrin.

• Suivez toujours les instructions du fabricant concerné lors du montage et de l'utilisation d'accessoires.
  -- Vérifiez si la pierce à travailler est bien soutenue.

• Arrêtez immédiatement l'appareil s'il commence à vigorer anormalement et vérifiez-le afin d'en déterminer la cause.
• Ne percez pas dans des éléments ou pourraient se couver des conduites d'eau, de gaz ou d'électricité. Utilisez un détecteur approprié pour identifier la présence de conduites ou demandez conseil à la compétie de distribution. Le gaz présente un réel risque d'explosion, l'eau peut cause des courts-circuits et le percage de conduites électriques peut occasionner courts-circuits et coupures de courant.
• La poussière produit par le perçage du bois ou du métal peut être nocive pour la santé, inflammable ou explosible.
  Conservez votre environnement de travail propre : les mélanges de matérielaux peuvent être particulièrement dangereux.
• Ne percez jamais dans des matériaux qui contiennent de l'amiente.

• Lorsque vous-percez dans du beton cellulaire ou du placoplatre, respectez les dispositions legales et les instructions du fournisseur du produit.

• Confiez les réparations exclusivement à un technicien qualifié.

• Cet apparéil est conforme aux normes de sécurité en vigueur.

• Afin d'éviter tout accident, les réparations doivent être effectues exclusivement par du personnel qualifié et avec des pieces d'origine.

3. UTILISATION

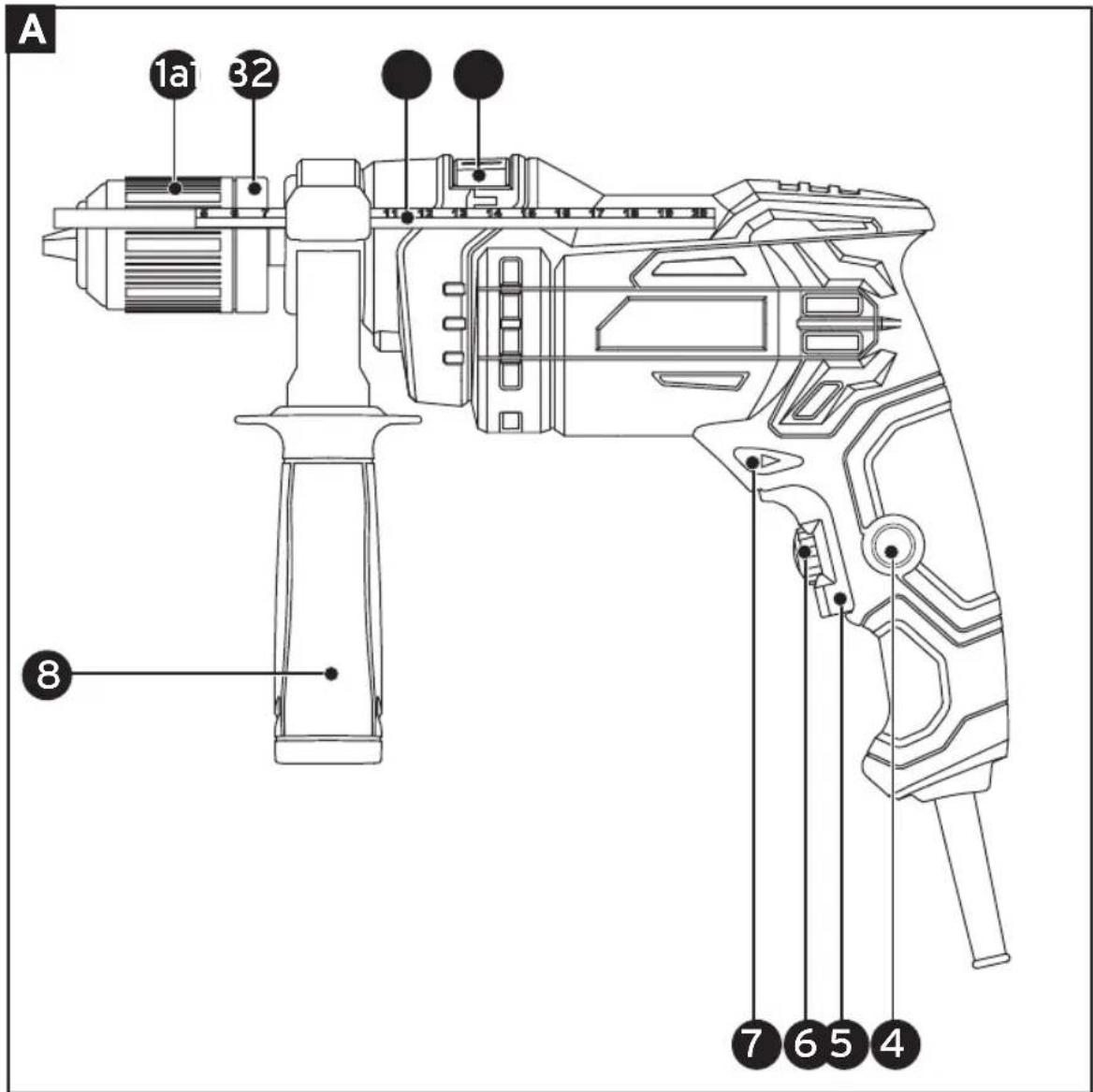

3.1 Description de l'appareil FIG A.

1. a. Mandrin b. Col
2. Jauge de profondeur
3. Selecteur fonction percussion
4. Bouton de verrouillage
5. Interrupteur marche-arrêt
6. Molette de réglage de la vitesse
7. Selecteur gauche-droite
8. Poignée latérale

3.2 Montage et réglage

Lors du changement d'accessoires, nous vous recommandons de porter des gants pour éviter les risques de blessure.

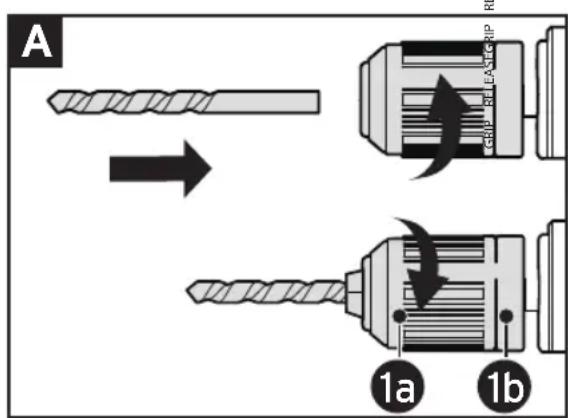

Changement manuel d'accessoires

• Retirez la fiche de la prise de courant.
• Ouvrez le mandrin (1a) en tenant le col (1b) tout en tournant le mandrin (1a) dans le sens de la flèche « RELEASE » à l'avant du mandrin. Les mâchoires du mandrin s'ouvre.
• Faites en sorte que l'écartement des machoires soit juste plus grand que le diamètre du foret ou de l'embout.
  Tenez l'appareil légarement en oblique pour éviter que le foret ou l'embout ne sorte du mandrin.
• Introduisez le foret ou l'embout dans l'ouverture, bien droit et sur toute la longueur des mâchoires.

• Refermez le mandrin (la) en tenant le col (lb) tout en tournant le mandrin dans le sens de la flèche « GRIP » à l'avant du mandrin. Les mâchoires du mandrin se referment.

• Tournez le mandrin (1a) jusqu'à ce que vous sentiez une résistance et ensuite jusqu'à ce que vous ne puissiez pas aller plus loin.

• Remettez la fiche dans la prise de courant.
• Pour-retirer un foret ou embout,procededans lesens inverse.

Changement mécanique d'accessoires

• Placez le sélecteur de régime (8) sur vitesse elevée « 2 »
• Placez le sélecteur gauche-droite (7) sur « L » (rotation vers la gauche).
• Sélectionnez une faible vitesse à l'aide de la molette de réglage de la vitesse (6).
• Ouvrez le mandrin (1a) en maintainant le col (1b) tout en enforcant doucement l'interrupteur marche-arrêt (5). Les mâchoires du mandrin s'ouvre.
• Faites en sorte que l'écartement des machoires soit juste plus grand que le diamètre du foret ou de l'embout.
  Tenez l'appareil légerement en oblique pour éviter que le foret ou l'embout ne sorte du mandrin.
• Introduisez le foret ou l'embout dans l'ouverture, bien droit et sur toute la longueur des machoires.
• Placez le sélection gauche-droite (7) sur « R » (rotation vers la droite).
• Fermez le mandrin (1a) en maintainant le col (1b) tout en enforcant doucement l'interrupteur marche-arrêt (5). Les mâchoires du mandrin se referment.
  Tenez le mandrin (1a) serre jusqu'à ce que vous ne puissiez plus le retenir à la main.
• Pour-retirer un foret ou embout,procededans lesens inverse.

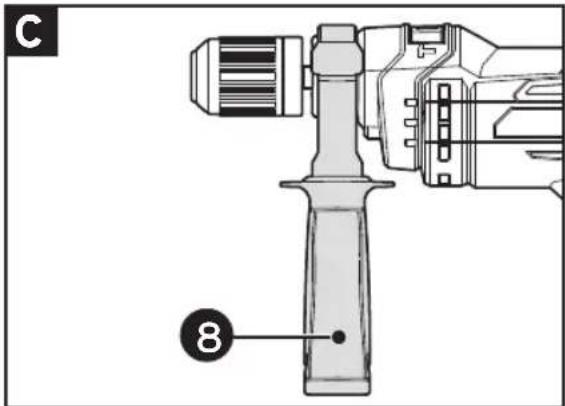

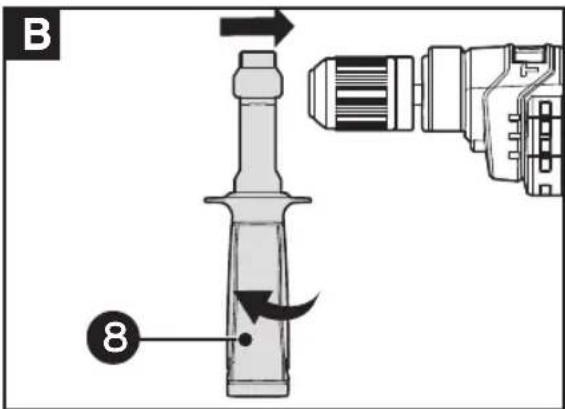

Montage de la poignée latérale Fig. B. (8)

• Tournez le bas de la poignée laterale (8) vers la gauche tout en tenant le collier de la partie supérieure. Le collier s'ouvre peu à peu.
  Glissez le collier de la poignee (8) sur le mandrin (1) et au-delà, jusqu'ce sur le corps de l'appareil.
• Les droitiers monteront la poignée (8) du côte gauche, et les gauchers, à droite.
  Vous pouvez monter la poignée verticalément ou horizontallement.
• Pour déplacer la poignée (8) dans la position voulue, tournez d'abord le bas de la poignée vers la droite pour desserrer le collier.
• ATTENTION: en serrerant la poignée latérale

(8) you serrez également la jauge de profondeur (2).

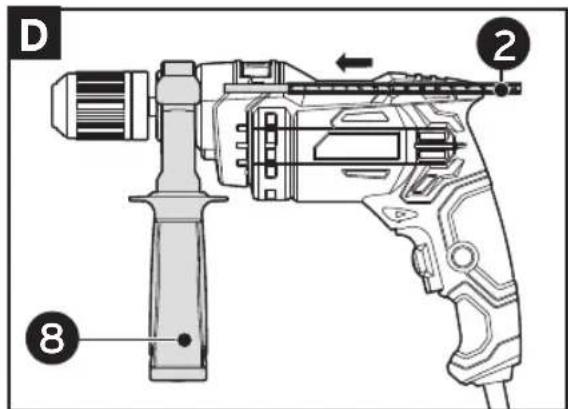

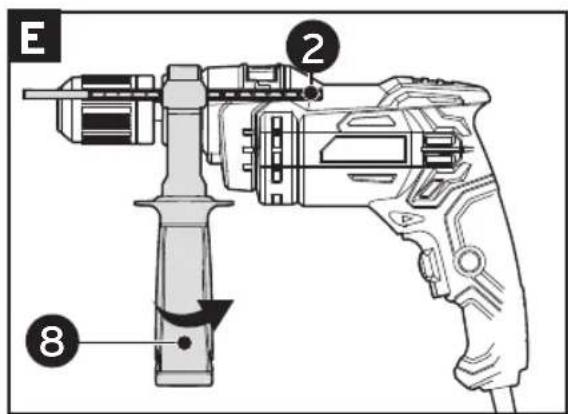

Montage et réglage de la jauge de profondeur FIG.D,E.

• Desserrez quelqueque peu la poignee laterale (8)(voir ci-dessus).
• Introduisez la jauge de profondeur (2) dans l'orifice de la poignee (8), l'extrémité arrondie orientée vers l'avant.
• Reglez la jauge (2) en fonction de la profondeur de perçage voulue. Tirez la jauge vers l'avant jusqu'à ce que la distance entre la pointe du foret et la pointe de la jauge (2) corresponde à la profondeur de perçage voulue (repère « x » sur l'illustration). Les marques faites sur la jauge (2) peuvent vous être utiles.
• Lorsque la précision de la profondeur de perçage est cruciale (par exemple pour éviter de percer une conduite), il est préféable de selectionner d'abord une distance plus courte et d'augmenter ensuite peu à peu la profondeur.
• Serrez solidement la poignee laterale (8) (voir ci-dessus). LaJAuge de profondeur (3) est éqautement serrée.

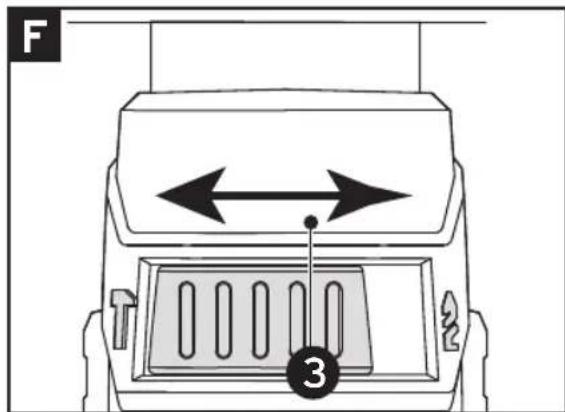

Selection de la fonction percussion FIG F. (3)

Pour visser ou pincer le bois, le métal, le plastique et la pierre tendre, glissez le sélecteur (3) vers la droite (A) et le symbole « foret ». La fonction percussion est alors désactivée.
Pourpercelebetonoula pierredureglissez le selecteur (3)vers la gauche (B) et le symbole «marteau».La fonction percussion est alors activée.
Actionnez ce selecteur uniquement lorsque l'appareil est complètement à l'arrêt.

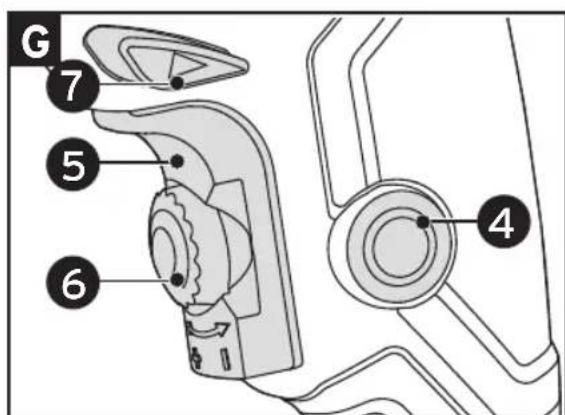

Changement du sens de rotation FIG G. (7)

• Placez le sélecteur gauche-droite (7) sur « R » (rotation vers la droite) pour percer ou visser.
• Placez le sélecteur gauche-droite (7) sur « L » (rotation vers la gauche) pour dévisser.
  Actionnez ce selecteur uniquement lorsque l'appareil est complètement à l'arrêt.

Marche-arrêt FIG G. (5)

• PourmettreI'appareil en marche,enforcez I'interrupteur marche-arrêt (5).
• Pour arrêté l'appareil, l'âchéz l'interrupteur marche-arrêt (5).
  Pourperceretvisser dansle metal,selectionnezune vitesse réduite.Pourle bois ou la pierre,selectionnezla vitesse maximale.
• Pour faire varier en continu le régime de l'appareil, enforcez ou relâchézdoucement l'interrupteur (5).
• Pour faire tournier l'appareil en continu, enforcez complètement l'interrupteur marche-arrêt (5) et enforcez ensuite le bouton de verrouillage (4). Relâchéz ensuite l'interrupteur (5). L'appareil fonctionne à présent au régime sélectionné (voir ci-dessous « Réglage de la vitesse »).
• Pour désactiver la fonction de marche continue, enforcez et relâche l'interrupteur (5).

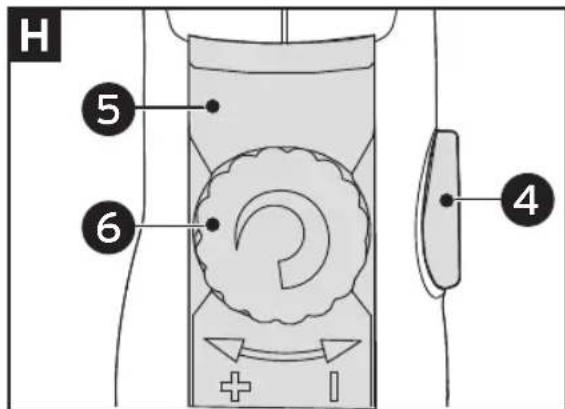

Réglage de la vitesse FIG H. (6)

• Il est possible de régler la vitesse de rotation sur un régime maximum. Cette fonction est particulièrement utile lorsque vous youlez conserver une vitesse de rotation lente (vissage ou perçage de l'acier).
• Sélectionnez d'abord la vitesse minimum en tournant entièrement la molette (6) sur « - »
• Enforcez l'interrupteur marche-arrêt (5) ainsi que le bouton de verrouillage (4) (voir ci-dessus).
• Tournez ensuite lentement la molette (6) vers le « + », jusqu'à ce que la vitesse souhaitée soit atteinte.

• L'interrupteur marche-arrêt (5) ne peut plus être enforcé au-delà de la vitesse maximum sélectionnée.
  Lorsque you travailliez longtemps a faible vitesse, pensez a faire refroidir l'appareil en le faisant tourner a vitesse elevée durant env. 3 minutes.

3.3 Conseils

Percer un mur de carrelage

• Désactivez la fonction percussion (3). Utilisez un foret spécial carrelage.
• Dès que vous avez percé le carreau, remplacez ce foret par un foret normal correspondant au type de mur à l'arrière du carreau (pierre ou béton par exemple) et activez si nécessaire la fonction percussion (3).

Percer la pierre ou le béton FIG I.

Utilisez des forets spéciaux pour pierre ou beton et selectionnez une vitesse elevée.
- Sélectionnéz la fonction percussion à l'aide du sélecteur (3).

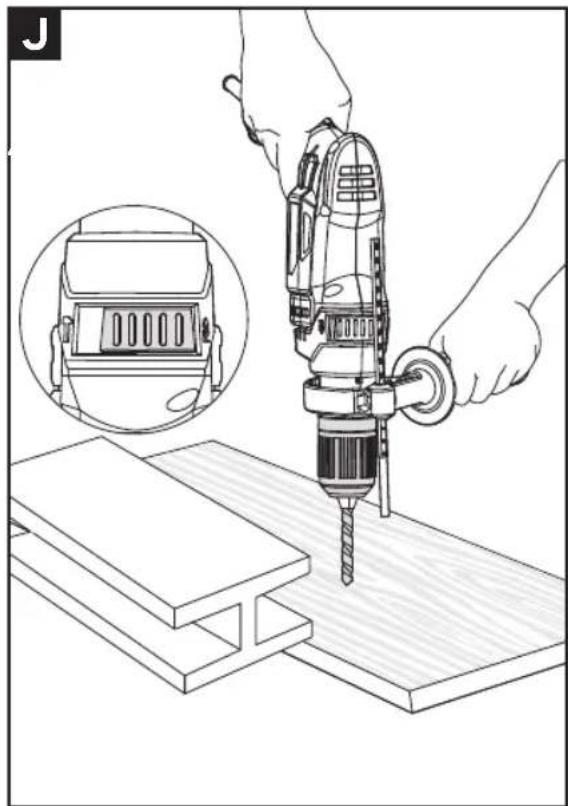

Percer le métal FIG J.

Utilisez des forets acier spéciaux HSS et seLECTIONnez une faible vitesse de rotation. Le perçage du métal est par conséquent plus lent que le perçage de la pierre ou du bois.
- Désactivez la fonction percussion.
Pour pearcher un trou de grand diametre, commencez par un trou de faible diametre que vous agrandirez petit a petit.
Le perçage du métal provoque un fort échauffement du foret et du matériel. Cela risque d'emousse le foret. Pensez en ce cas à enduire le foret d'un lubrifiant ou d'un liquide de refroidissement.

Vissage

Pour introduire de longues vis dans un matériel duur, nous conseillons de d'abord percer un trou d'un diametre légarement inférieur à celui de la vis.
- Ne commencez jamais à visser lorsque le moteur tourne encore. Un moteur qui tourne risque de faire glisser et déraper l'appareil.

4. ENTRETIEN

Lubrification

L'appareil n'exige pas de lubricification ni de graissage.

Maintenez la proprete de l'appareil et du cordon

• Certains solvants et produits de nettoyage peuvent alterer les pieces en plastique car ils contiennent notamment du benzene, du trichloréthylène, du chlorure ou de l'ammoniaque.

Veillez à la propriété des orifices de ventilation

• Ne jamais nettoyer les orifices de ventilation en y introduisant des objets pointus.

En cas de défaut

• En cas de défaut électrique ou mécanique, faites réparer l'appareil en l'opportant au point de vente.

Rapportez l'appareil à l'issue de sa durée de vie

• À la fin de sa durée de vie, remettez l'appareil à un point de collecte. L'appareil ne doit pas être mis au rebut avec les déchets menagers.

5. SPECIFICATIONS

Tension 230 V ~ 50 Hz
Classe d'iso1ation Classe II
Puissance 900 W
Capacité mandrin 2,0 - 13,0 mm
Régime haute vitesse 0-3.000	tr/min
Percussion coups/min 45.000
Capacité de perçage dans :
• Bois	Ø 34 mm
• Pierre/Béton léger	Ø 16 mm
• Acier	Ø 13 mm
Accélération 8,56 m/s2	(max. en percussion)
LPA (pression acoustique) 90,3 dB(A)
LWA (puissance acoustique) 10,1,3 dB(A)
Poids 1,78 kg

Ce produit a eté vérifié avec le plus grand soin avant de quitter l'usine et bénéficie, pendant trois ans à compter de la date d'achat, d'une garantie de réparation gratuite en cas de défaillance due à un vice de matériel ou de fabrication. Cette garantie ne couvre pas les dommages provoqués par l'usure normale, la surcharge ou la néligence.

Le ticket de caisse tient lieu de garantie.
Le vendeur se reserve le droit de decliner toute responsabilité si des tiers ont effectué des réparations. Aucun dommage-intérêt ne pourra être réclamé en cas de dégât de la piece à travailler ou de blessure de l'utilisateur de l'outil.

DECLARATION DE CONFORMITE CE

Intergamma B.V., déclare par la présente que le produit mentionné ci-dessous satisfait aux dispositions des directiveses suivantes:

Produit: GAMMA

KB-900 Perceuse a

percussion

et ainsi qu'aux normes :

EN 62841-1: 2015

EN 62841-2-1:2018+A11:2019

EN 55014-1:2021

EN 55014-2:2021

EN 61000-3-2: 2014

EN 61000-3-3: 2013.

Leusden, avril 2022

F.P. Jelier

Intergamma B.V.

BP100

3830 AC Leusden (Pays-Bas)

www.gamma.com
