GEBRUIKSAANWIJZING KB900 Gamma

KB-900 Klopboormachine 900W Perceuse à percussion 900W NL – Originele gebruiksaanwijzing F – Mode d’emploi original Lees de gebruiksaanwijzing zorgvuldig voordat u het apparaat in gebruik neemt. Lire attentivement le mode d’emploi avant d’utiliser l’appareil. 605006 10/192

3.1 Beschrijving van de machine .........6

3.2 Monteren en instellen ...............7

3.3 Tips voor gebruik ...................9

6. Garantievoorwaarden .................10

3. Gebruiksaanwijzing

Inhoud verpakking, onderdelen Contenu de l’emballage, composants3

3. Schakelaar klopboorfunctie

5. Aan/uit-schakelaar

6. Instelwiel draaisnelheid

1a 1b 32NL - Originele gebruiksaanwijzing 4

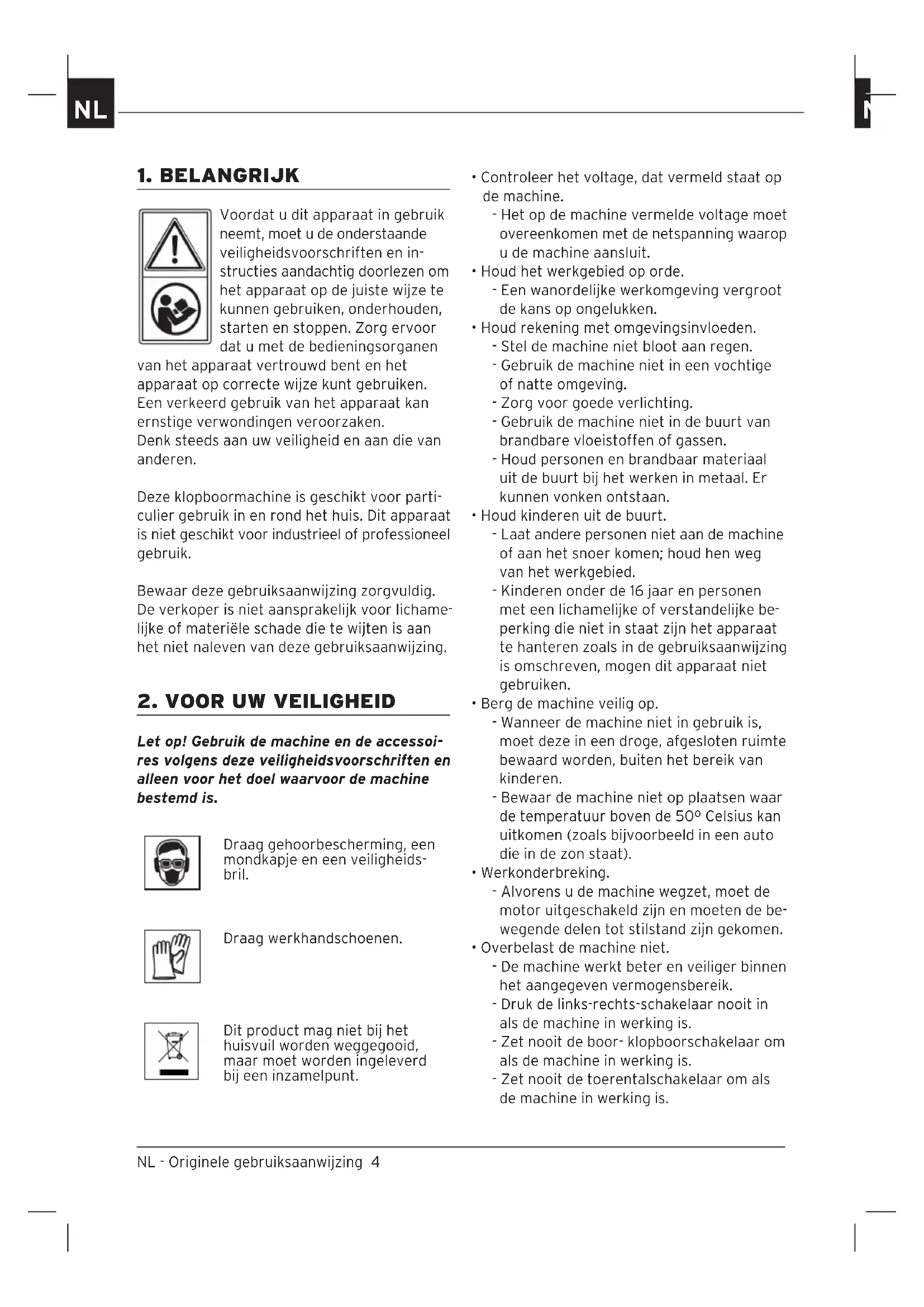

Voordat u dit apparaat in gebruik neemt, moet u de onderstaande veiligheidsvoorschriften en in- structies aandachtig doorlezen om het apparaat op de juiste wijze te kunnen gebruiken, onderhouden, starten en stoppen. Zorg ervoor dat u met de bedieningsorganen van het apparaat vertrouwd bent en het apparaat op correcte wijze kunt gebruiken. Een verkeerd gebruik van het apparaat kan ernstige verwondingen veroorzaken. Denk steeds aan uw veiligheid en aan die van anderen. Deze klopboormachine is geschikt voor parti- culier gebruik in en rond het huis. Dit apparaat is niet geschikt voor industrieel of professioneel gebruik. Bewaar deze gebruiksaanwijzing zorgvuldig. De verkoper is niet aansprakelijk voor lichame- lijke of materiële schade die te wijten is aan het niet naleven van deze gebruiksaanwijzing.

2. VOOR UW VEILIGHEID

Let op! Gebruik de machine en de accessoi- res volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor de machine bestemd is. Draag gehoorbescherming, een mondkapje en een veiligheids- bril. Draag werkhandschoenen. Dit product mag niet bij het huisvuil worden weggegooid, maar moet worden ingeleverd bij een inzamelpunt.

• Controleer het voltage, dat vermeld staat op de machine. - Het op de machine vermelde voltage moet overeenkomen met de netspanning waarop u de machine aansluit.

• Houd het werkgebied op orde. - Een wanordelijke werkomgeving vergroot de kans op ongelukken.

• Houd rekening met omgevingsinvloeden. - Stel de machine niet bloot aan regen. - Gebruik de machine niet in een vochtige of natte omgeving. - Zorg voor goede verlichting. - Gebruik de machine niet in de buurt van brandbare vloeistoffen of gassen. - Houd personen en brandbaar materiaal uit de buurt bij het werken in metaal. Er kunnen vonken ontstaan.

• Houd kinderen uit de buurt. - Laat andere personen niet aan de machine of aan het snoer komen; houd hen weg van het werkgebied. - Kinderen onder de 16 jaar en personen met een lichamelijke of verstandelijke be- perking die niet in staat zijn het apparaat te hanteren zoals in de gebruiksaanwijzing is omschreven, mogen dit apparaat niet gebruiken.

• Berg de machine veilig op. - Wanneer de machine niet in gebruik is, moet deze in een droge, afgesloten ruimte bewaard worden, buiten het bereik van kinderen. - Bewaar de machine niet op plaatsen waar de temperatuur boven de 50º Celsius kan uitkomen (zoals bijvoorbeeld in een auto die in de zon staat).

• Werkonderbreking. - Alvorens u de machine wegzet, moet de motor uitgeschakeld zijn en moeten de be- wegende delen tot stilstand zijn gekomen.

• Overbelast de machine niet. - De machine werkt beter en veiliger binnen het aangegeven vermogensbereik. - Druk de links-rechts-schakelaar nooit in als de machine in werking is. - Zet nooit de boor- klopboorschakelaar om als de machine in werking is. - Zet nooit de toerentalschakelaar om als de machine in werking is.

NLNL - Originele gebruiksaanwijzing 5

• Gebruik de juiste machine en accessoires. - Gebruik geen hulpstukken op de machine, die een te zware belasting voor de machine betekenen. - Gebruik de machine alleen voor werk- zaamheden waarvoor hij bestemd is.

• Draag geschikte werkkleding. - Draag geen slobberende kleding of sieraden en bind lang haar in een staart; deze kunnen door de bewegende machinedelen gegrepen worden. - Bij het werken in de open lucht zijn rubberen werkhandschoenen en schoenen met profielzolen aan te bevelen.

• Gebruik beschermende middelen. - Gebruik een stofmasker bij stofverwekkende werkzaamheden. - Draag altijd een veiligheidsbril en werk- handschoenen. - Draag gehoorbescherming als het geluidsniveau op de werkplek de 85 dB (A) overschrijdt. - Draag zo nodig veiligheidsschoenen.

• Gebruik het snoer niet verkeerd. - Draag de machine nooit aan het snoer. - Gebruik het snoer nooit om de stekker uit het stopcontact te trekken. - Bescherm het snoer tegen hitte, olie en scherpe randen. - Houd het snoer altijd verwijderd van de bewegende delen van de machine. - Als het snoer beschadigd is, dient dit door een hiertoe erkend servicebedrijf te worden vervangen, dit om gevaar te voorkomen.

• Klem het werkstuk vast. - Gebruik spanelementen of een bankschroef om het werkstuk vast te klemmen; dit is veiliger dan klemmen met de hand, bovendien heeft u dan beide handen vrij om te werken.

• Zorg voor een veilige houding. - Vermijd een abnormale lichaamshouding en zorg voor een stabiel evenwicht. - Gebruik beide handen om de machine te bedienen. - Werk niet met de machine boven uW hoofd. U heeft dan onvoldoende controle over het gereedschap.

• Onderhoud de machine zorgvuldig. - Houd de machine schoon om beter en veiliger te kunnen werken. - Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk. - Volg de onderhoudsvoorschriften op, evenals de adviezen omtrent het verwisselen van de accessoires. - Controleer regelmatig het snoer en de stekker. - Laat deze bij beschadiging door een erkende vakman vervangen. - Houd de handgrepen van de machine droog en vrij van olie en vet.

• Trek de stekker uit het stopcontact. - Als de machine niet in gebruik is. - Tijdens onderhoud. - Tijdens het verwisselen van accessoires. - In geval van een elektrische of mechani- sche storing.

• Voorkom het per ongeluk inschakelen. - Draag de machine nooit met de vinger aan de schakelaar. - Zorg ervoor dat, bij het wisselen van accessoires, de links/rechts-schakelaar in de geblokkeerde positie staat.

• Wees steeds opmerkzaam. - Houd uw ogen steeds op het werk gericht. - Ga met verstand te werk. - Gebruik de machine niet als u niet geconcentreerd bent.

• Controleer de machine op beschadigingen. - Controleer vóór gebruik altijd of de bewegende delen van de machine goed functioneren en of er geen machinedelen defect zijn. - Alle machinedelen dienen correct gemon- teerd te zijn om het goed functioneren van de machine te waarborgen. - Onderdelen die beschadigd of defect zijn, dienen door een erkende vakman te worden gerepareerd of vervangen. - Gebruik de machine nooit als de aan/ uit-schakelaar niet goed functioneert. - Het gebruik van de machine voor afwij- kende toepassingen, waarvan men kan verwachten dat de machine deze niet kan uitvoeren, kan leiden tot zeer gevaarlijke situaties. - Vergelijk altijd het maximaal toegestane toerental waarvoor gekochte accessoires NLNL - Originele gebruiksaanwijzing 6 geschikt zijn met het toerental van de machine. - De draaiende as nooit zijwaards tegen iets aan drukken. - - Neem bij het monteren / gebruiken van accessoires altijd de instructies van de desbetreffende fabrikant in acht. - Zorg voor een goede ondersteuning van uw werkstuk. - Stop de machine onmiddellijk wanneer deze ongebruikelijk trilt en controleer deze om te achterhalen wat de oorzaak is. - Boor niet in niet-zichtbare gedeelten waarin elektriciteit-, gas- of waterleidingen kunnen liggen. Gebruik een geschikt zoekapparaat om leidingen op te sporen of vraag uw energiebedrijf om advies. Gas kan tot explosies leiden, water kan kortsluiting veroorzaken en boren in elektriciteitsleidingen zal tot kortsluiting en stroomuitval leiden. - Boorstof kan schadelijk voor de gezond- heid, brandbaar en explosief zijn. - Houd de werkomgeving altijd schoon. - Boor niet in asbesthoudend materiaal. - Volg voor het boren in gasbeton of gipsplaat de wettelijke bepalingen en de aanwijzingen van de leverancier van het materiaal.

• Laat reparaties alleen uitvoeren door een erkende vakman. - Deze machine voldoet aan de van toepas- sing zijnde veiligheidsvoorschriften. - Reparaties mogen alleen uitgevoerd worden door vakkundig personeel en met originele onderdelen; dit om ongevallen te voorkomen.

3.1 Beschrijving van de machine FIG A.

3. Schakelaar klopboorfunctie

5. Aan/uit-schakelaar

6. Instelwiel draaisnelheid

Draag werkhandschoenen om verwondingen aan scherp gereedschap te voorkomen. Handmatig wisselen van accessoires Fig. A.

• Haal de stekker uit het stopcontact.

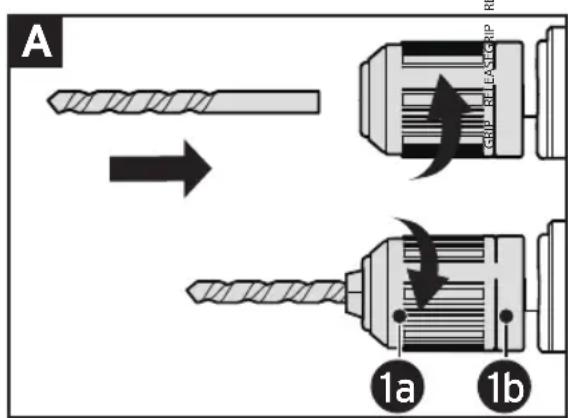

• Open de boorhouder (1a) door de kraag (1b) vast te houden en de boorhouder (1a) te draaien in de richting van de pijl bij de tekst “RELEASE” op de voorzijde van de boorhouder. De bekken van de boorhouder openen zich.

• Zorg dat de opening van de bekken net iets groter is dan de diameter van de boor of schroefbit.

• Houd de boormachine een klein beetje schuin omhoog om te voorkomen dat de boor of schroefbit uit de boorhouder valt.

• Steek de boor of schroefbit in de opening en zorg dat deze kaarsrecht geplaatst wordt en over de volle lengte van de bekken wordt vastgeklemd.

• Draai de boorhouder (1a) weer vast door de kraag (1b) achter vast te houden en de boorhouder stevig aan te draaien in de richting van de pijl bij de tekst “GRIP” op de

1aNL - Originele gebruiksaanwijzing 7 voorzijde van de boorhouder. De bekken in de boorhouder sluiten zich.

• Draai de boorhouder (1a) door tot u weerstand begint te voelen en uiteindelijk niet verder meer kunt draaien.

• Stop de stekker in het stopcontact.

• Het verwijderen van de boor of de schroefbit gebeurt in omgekeerde volgorde. Machinaal wisselen van accessoires

• Zet de toerentalschakelaar (8) in de hoge snelheidstand “2”.

• - Druk de links-rechts-schakelaar (7) in de positie L (linksom draaiend).

• Zet het instelwiel voor het toerental (6) op een lage stand.

• Open de boorhouder (1a) door de kraag (1b) vast te houden en de aan-uit-schakelaar (5) langzaam in te drukken. De bekken van de boorkop openen zich.

• Zorg dat de opening van de bekken net iets groter is dan de diameter van de boor of schroefbit.

• Houd de boormachine een klein beetje schuin omhoog om te voorkomen dat de boor of schroefbit uit de boorkop valt.

• Steek de boor of schroefbit in de opening en zorg dat deze kaarsrecht geplaatst wordt en over de volle lengte van de bekken wordt vastgeklemd.

• Druk de links-rechts-schakelaar (7) in de positie R (rechtsom draaiend).

• Sluit de boorhouder (1a) door de kraag (1b) vast te houden en de aan-uit-schakelaar (5) in te drukken. De bekken van de boorhouder sluiten zich.

• Houd de boorhouder (1a) vast totdat u deze niet meer kunt tegenhouden.

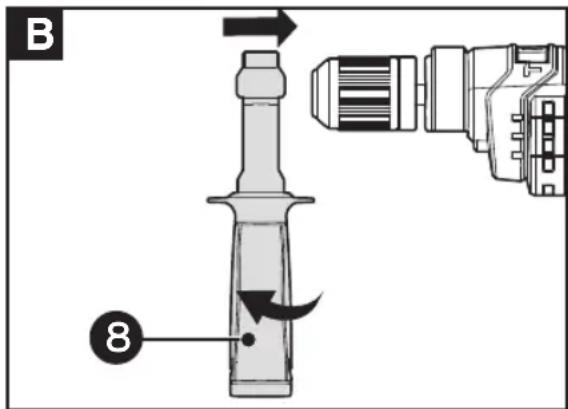

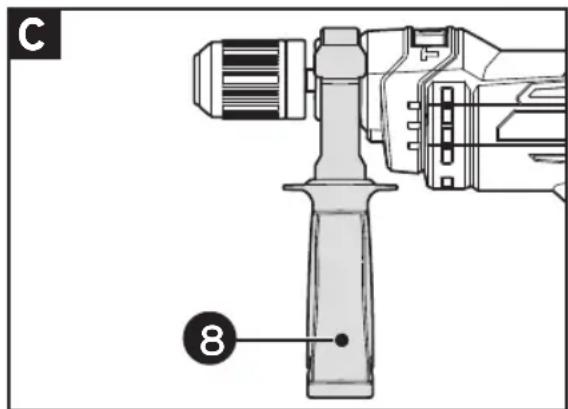

• Het verwijderen van de boor of de schroefbit gebeurt in omgekeerde volgorde. Monteren van de zijhandgreep FIG. B. (8)

• Draai de onderkant van de zijhandgreep (8) linksom terwijl u de ring aan de bovenzijde vasthoudt. De opening van de ring wordt nu iets groter.

• Schuif de ring van de zijhandgreep (8) over de boorhouder (1) tot op het huis van de boormachine.

• Voor rechtshandige gebruikers adviseren wij de zijhandgreep (8) aan de linkerzijde te monteren. Voor linkshandige gebruikers kan de zijhandgreep (8) ook aan de rechterzijde worden gemonteerd. U kunt naar voorkeur de zijhandgreep (8) verticaal of horizontaal monteren.

• Draai de zijhandgreep (8) in de gewenste stand vast door de onderzijde rechtsom te draaien.

• LET OP: door de zijhandgreep (8) vast te draaien, draait u ook de diepteaanslag (2) vast. ZIE Fig. D.

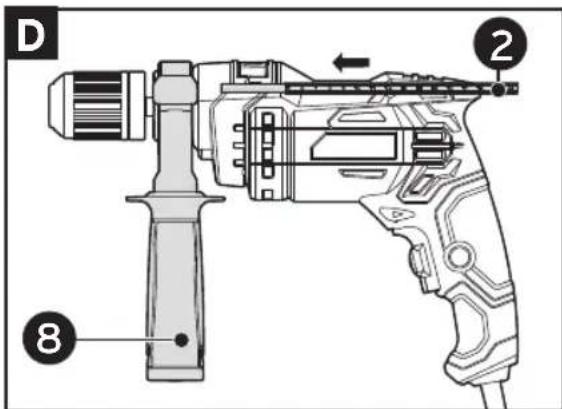

CNL - Originele gebruiksaanwijzing 8 Monteren en instellen van de diepteaanslag FIG. D,E.

• Draai de zijhandgreep (8) wat los (zie boven- staand).

• Steek de diepteaanslag (2) in het gat van de zijhandgreep (8) met het ronde uiteinde naar voren gericht.

• Bepaal tot welke maximale diepte u wilt boren en stel de diepteaanslag (2) in. Trek de diepteaanslag zover naar buiten dat de afstand tussen de punt van de aangebrachte boor en de punt van de diepteaanslag (2) overeenkomt met de gewenste boordiepte (aangegeven als “x”). De diepte kunt u de schaalindeling die op de diepteaanslag (2) is aangebracht kan u behulpzaam zijn.

• Wanneer een instelling erg nauwkeurig moet geschieden, bijvoorbeeld om te voorkomen dat u door een object of werkstuk heen boort, kunt u beter de diepte iets te kort in- stellen en vervolgens eventueel stapsgewijs steeds wat dieper boren.

• Draai de zijhandgreep (8) weer stevig vast (zie bovenstaand). De diepteaanslag (3) zit nu ook vast. Selecteren van de klopboorfunctie (3)

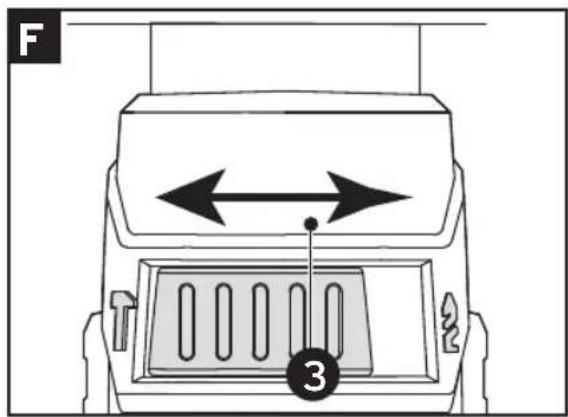

• Voor boren in hout, metaal, kunststof of zachte steen en voor schroeven, drukt u de schakelaar (3) naar de rechterzijde A van de machine waar het “boor”-symbool staat. De klopfunctie is dan uitgeschakeld.

• Voor het boren in steen drukt u de schake- laar (3) naar de linkerzijde B van de machine waar het “hamer”-symbool staat. De klop- boorfunctie is dan ingeschakeld.

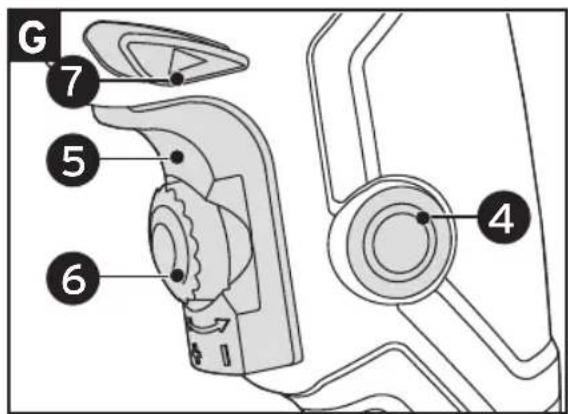

• Schakel de functie alleen om bij een machine die volledig tot stilstand is gekomen. Omschakelen van draairichting FIG. G. (7)

• Duw de links/rechts-omschakelaar (7) in de positie R (rechtsom draaiend) om te boren of om schroeven vast te draaien.

• Duw de links/rechts-schakelaar (7) in de positie L (linksom draaiend) om schroeven los te draaien.

• Schakel de functie alleen om bij een machine die volledig tot stilstand is gekomen. In- en uitschakelen FIG. G. (5)

3NL - Originele gebruiksaanwijzing 9

• Om de machine in te schakelen drukt u de aan/uit-schakelaar (5) in.

• Om de machine uit te schakelen laat u de aan/uit-schakelaar (5) weer los.

• Schroeven of boren in metaal gebeurt het best met lage snelheid. Boren in hout of steen gaat beter op maximale snelheid.

• Door de aan/uit-schakelaar (5) langzaam in te drukken of los te laten kunt u het toerental traploos variëren.

• Om de machine in continu te laten draaien drukt u de aan/uit-schakelaar (5) volledig in en drukt u vervolgens op de vergrendelknop (4). Laat vervolgens de aan/uit-schakelaar (5) los. De machine draait nu continu op het ingestelde toerental (zie onderstaand “instellen van het toerental”).

• Om het continubedrijf uit te schakelen drukt u nogmaals de aan/uit-schakelaar (5) in en laat deze weer los. Instellen van de draaisnelheid FIG. H. (6)

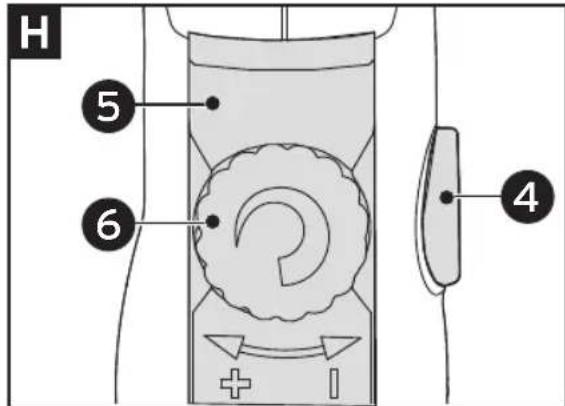

• U kunt de draaisnelheid instellen op een ge- wenst maximum. Dat is vooral handig bij het gebruik waar een lage draaisnelheid gewenst is zoals boren in staal of bij het schroeven.

• Draai het instelwiel voor de draaisnelheid (6) eerst volledig in de richting van de “ - “.

• Druk de aan-uit-schakelaar (5) in en vergrendel deze met de vergrendelknop (4) (zie boven- staand).

• Draai vervolgens het instelwiel voor de draaisnelheid (6) langzaam in de richting van de “ + “ tot de gewenste snelheid is bereikt.

• De aan-uit-schakelaar (5) kan nu maar tot maximaal de ingestelde snelheid worden ingedrukt.

• Laat bij langdurig werken met een lage snelheid de boormachine afkoelen door de machine op hoge snelheid ongeveer 3 minuten te laten draaien.

3.3 Tips voor gebruik

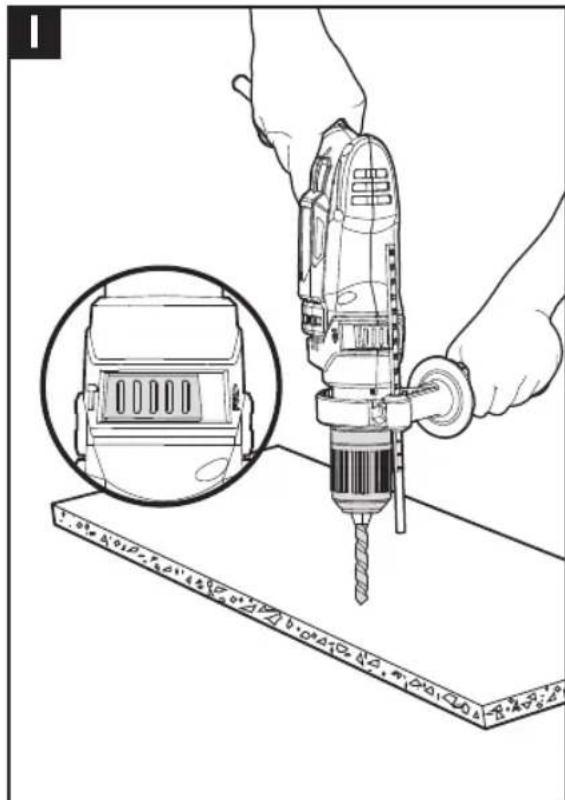

Boren door een tegelwand

• Zet de klopboorfunctie schakelaar (3) eerst in de stand “boren”. Gebruik een speciale tegelboor.

• Zodra u de tegel heeft doorboord wis- selt u de boor voor een type dat voor de achterliggende muur gebruikt kan worden (bijvoorbeeld een steen- of betonboor) en kunt u verder werken met de klopboorfunctie schakelaar (3) in de klopboorstand. Boren in steen of beton FIG. I.

• Gebruik speciale steen of betonboren en boor met een hoge snelheid.

• Zet de klopboorfunctie-schakelaar (3) in de klopboorstand.

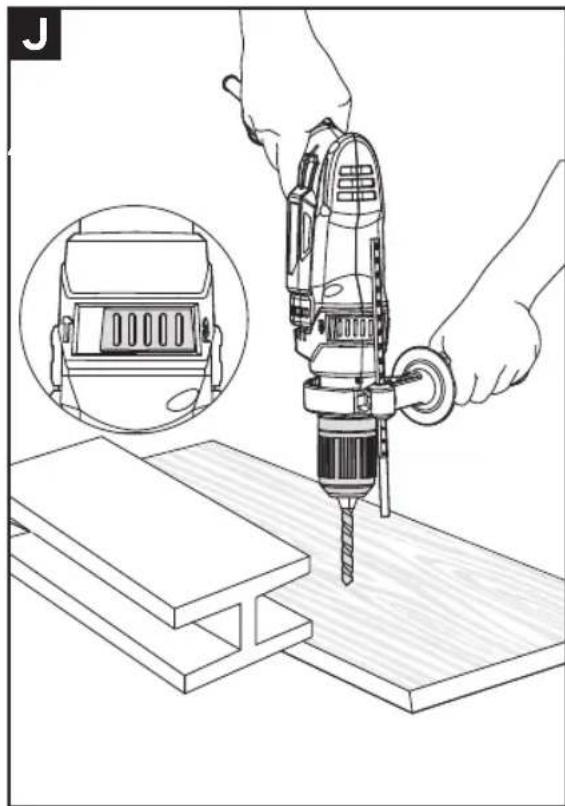

INL - Originele gebruiksaanwijzing 10 Boren in metaal Fig. J.

• Gebruik speciale HSS staalboren en boor met een lage snelheid. Hierdoor gaat boren in staal langzamer dan boren in hout of steen.

• Zet de klopboorfunctie schakelaar (3) in de stand “boren”.

• Boor voor grote gaten eerst een klein gat en gebruik pas daarna een grotere diameter boor.

• Bij het boren in metalen treedt sterke ver- warming van de boor en het materiaal op. De boor kan hierdoor bot worden. Breng daarom koel- of smeermiddel langs de boor aan. Indraaien van schroeven

• Voor het indraaien van grotere en langere schroeven in hard materiaal adviseren wij u om het gat eerst voor te boren met een boortje dat iets minder dik is dan de schroef.

• Zet de machine altijd met uitgeschakelde motor op de schroef of bout. Een draaiende machine kan uitglijden.

• De machine behoeft geen smering. Houd de machine en het snoer schoon

• Sommige reiniging- en oplosmiddelen kun- nen kunststof onderdelen aantasten; deze producten bevatten o.a. benzeen, trichloroet- hyleen, chloride of ammonia. Houd de ventilatie-openingen schoon

• Probeer nooit de ventilatie-openingen schoon te maken door puntige voorwerpen door de openingen te steken. In geval van een defect

• In geval van een elektrisch of mechanisch defect de machine ter reparatie aanbieden bij het verkooppunt. Machine na afloop van de levensduur inleveren.

• Aan het eind van de levensduur moet u de machine inleveren bij een inzamelpunt. De machine mag niet bij het huisvuil worden weggegooid.

Voltage 230 V ~ 50 Hz Isolatieklasse Klasse II Vermogen 900 W Boorhouder capaciteit 2,0 – 13,0 mm Aantal toeren hoge snelheid 0 – 3.000 per minuut Aantal hamerslagen p/m

• Staal Ø 34 mm Ø 16 mm Ø 13 mm Versnelling 8,56 m/s² (max. bij klopboren)

(geluidsdruk) 90,3 dB(A)

JNL - Originele gebruiksaanwijzing 11

6. GARANTIEVOORWAARDEN

Dit product is zorgvuldig geïnspecteerd voor het de fabriek verliet en wij garanderen gedurende 3 jaar vanaf de datum van aankoop dat ieder defect, dat te wijten is aan materiaal- of fabrieksfouten, gratis zal worden hersteld. Slijtage van het zaagblad, koolborstels en schade veroorzaakt door normale slijtage, overbelasting of onachtzaam gebruik zijn van deze garantie uitgesloten. Om voor garantie in aanmerking te komen dient u uw kassabon te bewaren. De verkoper behoudt zich het recht voor iedere verant- woordelijkheid af te wijzen wanneer door derden reparaties zijn verricht. In geen geval kan aanspraak gemaakt worden op schade- vergoeding bij schade aan het werkstuk of verwonding van de gebruiker.

CE Conformiteitsverklaring Intergamma B.V., verklaart hiermee dat het hierna vermelde product voldoet aan de onderstaande richtlijnen: Product: GAMMA KB-900 Klopboor 2006/42/EG Machinerichtlijn 2014/30/EU EMC-richtlijn 2011/65/EU RoHS en in overeenstemming is met de normen EN 62841-1: 2015 EN 62841-2-1:2018+A11:2019 EN 55014-1:2021 EN 55014-2:2021 EN 61000-3-2: 2014 EN 61000-3-3: 2013. Leusden, april 2022 F.P. JelierF - Mode d’emploi original 12
