GEBRUIKSAANWIJZING CD14.4HPLi Gamma

NL - Originele gebruiksaanwijzing

Lees de gebruiksaanwijzing zorgvuldig voordat u het apparaat in gebruik neemt.

Voordat u dit apparaat in gebruik neemt, moet u de onderstaande veiligheidsvoorschriften en instructies aandachtig doorlezen om het apparaat op de juiste wijze te kunnen gebruiken, onderhonden, starten en stoppen. Zorg ervoor

dat u met de bedieningsorganen van het apparaat vertrouwd bent en het apparaat op correcte wijze kunt gebruiken. Een verkeerd gebruik van het apparaat kan ernstige verwondingen veroorzaken. Denk steeds aan uweiligkeit en aan die van anderen.

Deze accu-schroefboormachine is geschikt voor particulier gebruik in en rond het huis. Dit apparaat is Niet geschikt voor industrieel of professioneel gebruik.

Bewaar deze gebruiksaanwijzing zorgvuldig. De verkoper is Niet aansprakelijk voor lichamerlijke of materiele schade die te wijten is aan het Niet naleven van deze gebruiksaanwijzing.

2. VOOR UW VEILIGHEID

Let op! Gebruik de machine en de accessoires volgens这对于 machines vovrschreiben en alleen voor het doel waarvoord machine bestemd is.

Draag gehoorbescherming, een mondkapje en een veiligheidsbril.

Draag werkhandsschoenen.

Acculader alleen binnenshuis gebruiken.

De boormachine en de accu
mogen Niet bij het huisvuil
worden weggegooid, maar
moet worden ingeleverd bij
een inzamelpunt.

• Controller het voltage, dat vermeld staat op de batterijlader.
• Het op de lader vermelde voltage要去 overeenkomen met de netspanning waarop u de lader aansluit. Dit要去 overeenkomen met 230 volt.
• Houd het werkgebied op orde.
• Een wanordelijkke werkomgeving vergroot de kans op ongelukken.
• Houd rekening met omgevingsinvloeden.
• Stel de machine en de lader nicht bloot aan regen.
• Gebruik de machine en de lader nicht in een vochtige of natte omgeving.
• Zorg voor een goede verlichting.
• Gebruik de machine en de lader nicht in de buurt van brandbare vloeistoffen of gassen.
• Houd Personen en brandhaar materiaaluit de buurt bij het werk in metaal. Erkunnen vonden ontstaan.
• Houd kinderen uit de buurt.
• Laat andere personen nicht aan de machine, de lader of aan het snoer komen; houd hen weg van het werkgebied.
• Kinderen onder de 16JAer en personen met een lichamelijke of verstandelijk beperking die Niet in staat+zijn het apparaat te hanteren zoals in de gebruiksaanwijzing is omschreiben, mogen dit apparaat nicht gebruiken.
  Berg de machine veilig op.
• Wonneer de machine en de lader nicht in gebruik zijn, moeten deze in een droge, afgesloten ruimte bewaard worden, buiten het bereik van kinderen.
• Bewaar de machine en de lader Niet opplaatsen waar de temperatuur boven de 50^ kan uitkomen (bijvoorbeeld in een auto die in de zon staat).
• Werkonderbreking.
• Alvorens u de machine wegzet, moet de motor uitgeschakeld zich en moeten de bewegende delen tot stilstand zich gekomen.
  Overbelast de machine Niet.
• De machine werkkt better en veiliger binnen het aangegeven vermogen.
• Druk de links/rechts-schakelaar nooit in als de machine in werkung is.

• Zet nooit de能力和 technik op om verwijl de machine in werkung is.

• Gebruik de juiste machine en accessoires.

• Gebruik geen hulpstukken op de machine, die een te zware belasting voor de machine beteken.

• Gebruik de machine alleen voor werkzaamheden waarvoor hij bestemd is.

• Draag geschikte werkkleding.

• Draag geen wijde kleding of sieraden en bind langhaar in een staart;deze kunnen in de bewegende delen verstrikt raken.

• Gebruik beschermende middelen.

• Gebruik een stofmasker bij werkzaamheden waar bij veel stof vrijkomt.

• Draag algijd een veiligheidsbril en werkhandschoenen.
• Draag gehoorbescherming als het gelduisniveau op de werkplek de 85 dB(A) overschrijdt.

• Draag zo nodig veiligheidsschoenen.

• Gebruik het snoer van de lader Niet verkeerd.

• Draag de lader nooit aan het snoer.

• Gebruik het snoer van de lader nooit om de stekker uit het stopcontact te trekken.
• Bescherm het snoer gegenitte, olie en scherpe randen.
• Houd het snoer van de lader algid verwijderd van de bewegende delen van de machine.
• Als de lader of het snoer van de lader beschadigd is, dient de lader door het verkooppunt te worden verrangen, dit om een gevaar te voorkomen.

Klem het werkstuk vast.

• Gebruik spanelementen of een bank-schroef om het werkstuk vast te klemmen; dit is veiliger dan klemmen met de hand, bovendien heeft u dan beiden handen vrij om te werken.

Zorg voor een veilige houding.

• Vermijd een abnormale lichaamshouding en zorg voor een stabel evenwicht.
• Gebruik beiden handen om de machine te bedieren.

• Werk nicht met de machine boven u hoofd.
  U heeft dan onvoldoende contrôle over het gereedschap.

• Onderhoud de machine zorgvuldig.

• Houd de machine schoon om beter en veiligger te können werkken.
• Voorkom schade, die kan ontstaan doorschroeven, spijkers en andere voorwerpen

in uw werkstuk.

• Volg de onderhoudsvoorschriften op, evenals de adviezen omtrent het verwisselen van de accessoires.
• Controller regelmatig de lader en het snoer van de lader
• Vervang bij beschadiging de lader.

• Houd de handgrepen van de machine droog en vrij van olie en vet.

• Trek de batterijuit de machine om ongewenst inschakelen te voorkomen,

• als de machine nicht in gebruik is,
  tijdens onderhoud,
  -tijdens het verwisselen van accessoires,

• in geval van een elektrische of mechani-sche storing.

• Voorkom het per ongeluk inschakelen.

• Draag de machine waarin de batterij is geplaatst nooit met de vinger aan de schakelaar.

• Zorg ervoor dat, bij hetplaatsen van de batterij in de machine, de schakelaar in de geblokkeerde positie staat.

• Wees steeds opmerkzaam.

• Houd uw ogen steeds op het werk gericht.
  -Gametverstandtewerk.

• Gebruik de machine nicht als u niet gecon-centreerd bent.

• Controller de machine op beschadigingen.

• Controller voor gebruik alsid of de bewegende delen van de machine goed functioneren en of er geen machinedelen defect়n.

• Alle machinedelen dieren correct gemonteerd teijken om het goed functioneren van de machine te waarborgen.
• Onderdelen die beschadigd of defect zijn, dienen door een erkendevakman te worden gerepareerd of verrangen.
• Gebruik de lader nooit wonneer de lader of het snoer beschadigd zich.
• Gebruik de machine nooit als de aan/uit-schakelaar Niet goed functioneert.

- Zeer belangrijk!

• Gebruik de machine en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor de machine bestemd is; houd hierbij rekening met de werkomstandigheden en het werk dat gedaan moet worden.
• Het gezruik van de machine voor afwij

kende toepassingen, waarvan men kan verwachten dat de machine deze Niet kanuitvoeren, kan leiden tot zeer gevaarlijke situatuies.
Vergelijk alsoor het maximaal toegestane toerental waarvoor gekochtte accessoires geschikt toen met het toerental van de machine. De meegeleverde schroefbit is voor de machine geschikt.
- Na uitschakeling van de machine ofijdens gebruik nooit een draaiende as stoppen door het accessoire in de boorkop aan de zichkant gegen iets aan te drukken.
- Neem bij het monteren / gebruiken van accessoires.altijd de instructies van de desbeteffende fabrikant in acht.
- Zorg voor een goede ondersteuning van uw werkstuk.
- Stop de machine onmiddelijk wanner deze ongebruikelijk trilt en controllerer deze om te weiterhalen wat de oorzaak is.
- Boor Niet in nicht-zichtbare gedeelten waarin elektricit, gas- of waterleidingen konnen liggen. Gebruik een geschikt apparaat om leidingen op te sporen of vraag uw energiebedrijf om advies. Gas kan tot explosies leiden, water kan kortsluitingveroorzaken en boren in elektriciteitsleidingen za tot kortsluiting en stroomuitval leiden.
- Stof van het boren in hout of lichte metalen kan schadelijk voor de gezondheid, brandhaar of explosief zich. Houd de werkomgeving algijd schoon. Het mixen van bepaalde materialen kan bijzonder gevaarlijk zich.
- Boor Niet in asbesthoudend materiaal.
- Volg voor het boren in gasbeton of gipsplaat de wettelijkbepalingen en de aanwijzingen van de leverancier van het materiaal.

• Laat reparations alleen uitvoeren door een erkende vakman.

• Deze machine en de lader voldoen aan de van toepassing+zijnde veiligheidsvoorschriften.

• Reparaties mogen alleen uitgevoerd worden door vakkundig personeel en met originele onderdelen; dit om ongevalten te voorkomen.

2.1 Belangrijke veiligheidsvoorschriften voor accu-boormachines

• Neem de batterij uit de machine als u onderhoud verricht of als de machine voor langere staat nicht worden gebruikt.
• Gebruik de oplader nicht indien deze beschadigd is.
• Gebruik uitsluitend batterijen van het voorgeschreven voltage en vermogen.
• Gebruik de lader en de batterijuitsluitend in combinatie met elkaar. Gebruik de lader Niet voor andere type batterijen of andere doeleinden.
• Gebruik de batterij uitsluitend samen met\ deze accu-boormachine.

2.2 Belangrijke veriligeidsvoorschriften voor batterijen

• Voorkom kortsluiting. Houd de aansluitpunten van de batterij weg van metalen voorwerpen.
• De batterijen können bij verhitting explodeen. Verbrand of verhit de batterijen dus nooit.
• Indien de batterij een scheur vertoont, mag udezze Niet meer opladen.
• Bewaar de batterij Niet opplaatsen waar de temperatuur boven de 50^ kan uitkommen (zoals bijvoorbeeld in een auto die in de zon staat).
• Open de batterij Niet. Er bestaat gevaar voor kortsluiting.
• Batterijen zijn chemisch afval. Gooi gebruikte batterijen Niet weg, maar breng deze waar een inzamelpunt voor batterijen.
• Mocht er lekkage aan batterijen optreden, verwijder dan de vloeistof met een doek. Vermijd huid- en oogcontact. Mocht er vloeistof van de batterij op de huid of ogen komen, spoel dan gedurende maximaal 10 minutes met stromend schoon water en raadpleeg direct een arts.

3. GEBRUK

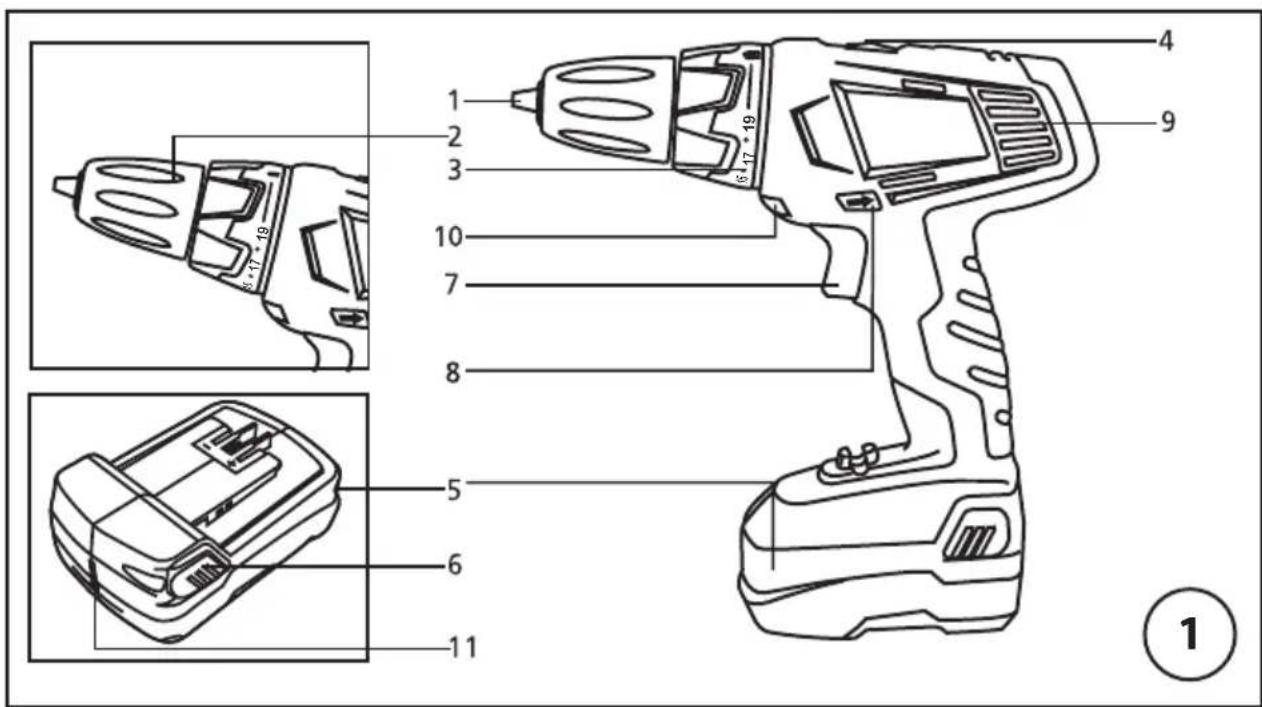

3.1 Beschrijving van de machine (afb. 1)

1. Zelfspannende boorkop
2. Kraag
3. Instelbare koppelring
4. Instelknop snelheid
5. Batterij
6. Batterij-ontgrendelingsknop
7. Aan/uit-schakelaar
8. Links/rechts-vergrendeling
9. Ventilatie-opening
10. LED-verlichting
11. Batterijniveau meter

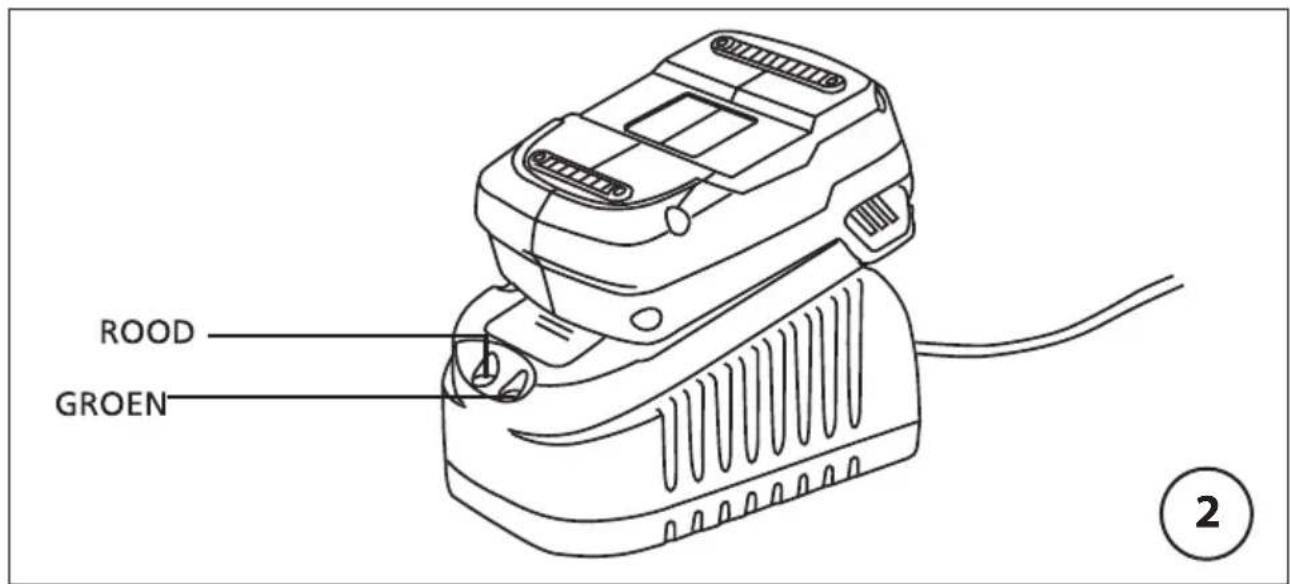

3.2 Opladen (afb. 2)

• De bij deze machine geleverde batterij is slechts gedeeltelijk opgeladen. Wij adviseren u om de batterijen de eerste keer maximaal op te laden.
• De Lithium-ion-batterij bereikt bij de 1e lading nog Niet de volle capaciteit. Pas na een 2e of 3e koer laden za de batterij het maximale niveau bereiken.

• De batterij wordenijdens het laden en het gebruik in de accuboor warm. Dit is normalen heeft geen effect op de werking.

• De batterij kan op elk gewenst moment vanuit de machine in de lader worden geplaatst of vanuit de lader in de machine. Onderbreking van het laad- of bebruiksproces beinvloed de werkig van de batterij Niet.

• De batterij worden door de accuboor beveiligd tegen te sterke ontlading. Wanner de lading van de batterij een ondergrens bereikt, worden de stroomvoorziening onderbroken en komt de accuboor volledig tot stilstand. Druk na het uitschakelen Niet meer op de aan-uit-schakelaar. De batterij kan dan beschadigd worden.
• De batterij verwijdert uuit de machine door de ontgrendelingsknop aan de voorkant in te drukken en gelijktijdig de batterij maar vorenuit de accuboor te trekken.
• Steek de stekker van de lader in het stopcontact. De rode LED gaat branden.
  Schuif de batterij met de ribben in de groeven van de oplader (dit is slechts in een stand möglichk om verwisseling van ^+ en - te voorkomen). Schuif de batterij volledig in de lader totdat deze vast klikt. Als de batterij correct in op de oplader is geplaatst za het rode lampje enige tijd knipperen ten teken dat de batterij goed is geplaatst. Daarna blijft het rode lampje branden en knippert het groene lampje ten teken dat de batterij worden opgeladen.

• Wonneer direct na het knipperen van het rode lampje alleen het groene LED lampje permanent brandt dan is laden nicht nodig omdat de batterij nog voldoende is opgeladen.

• De normale oplaadtijd voor een lege batterij bedraagt 1 - 2uur.

• De lader stopt automatisch. Wanneer de batterij is opgeladen brandt alleen het groene LED lampie.

• Schuif na het laden de batterijuit de lader en trek de stekkeruit het stopcontact.

• De batterij planta st u terug in de machine door.Deze in te schuiven totdat.Deze vast

• klikt. Het is Niet möglichk om de batterijverkeerd om in te steken.

• Deze batterij is NIET geschikt om met een andere dan de meegeleverde snellader te worden opgeladen.

• Deze batterijen zijnuitsluitend geschikt voor gebruik in de bijelegeverde accuboor.

• De lader is nicht geschickt om andere dan de meegeleverde batterij te laden.

• De lader is nicht geschikt als voeding voor andere apparaten.

• Indien de lader op hetlichtnet is aangesloten en geen van de controlelampjes op de lader brandt wanner de accu op de lader worden geplaatst, dan dient u het laden onmiddelijk te stoppen en de oorzaak te achechterhalen. Wanner na het plaatsen van de batterij zowel het rode als het groene lampje knippert, dan is er sprake van een storing of een fouitief geplaatste batterij.

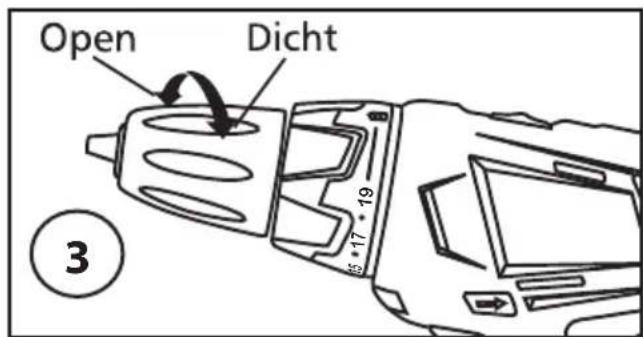

3.3 Plaatsen en verwijderen van een boor of schroefbit (afb. 3)

Handmatig

• Verwijder de batterijuit de machine of zet de links/rechts-vergrendeling in de middenstand.
• Open de boorhouser door de kraag (2) vast te houden en aan de kop 1) te draaien. De bekken van de boorkop openen zich.
  Zorg dat de opening van de bekken net ieits groter is dan de diameter van de boor of schroefbit.
• Houd de boormachine eenklein beetjeschuin omhoog om te voorkomen dat deboor of schroefbit uit de boorkop yalt.
• Steek de boor of schroefbit in de opening en zorg dat deze kaarsrecht geplaatst worden en over de volle lenghte van de bekken worden vastgeklemd.
• Draai de boorhouser weer vast door de kraag ache ter vast te houden en de kop stevig aan te draajen.
• Steek de batterij'erug in de machine of zet de links/rechts-vergrendeling in de gewenste stand.
• Het verwijderen van de boor of de schroefbit gebeurt in tegenovergestelde volgorde.

Machinaal

• Druk de links/rechts-vergrendeling maar rechts (gezien vanECHTER de boormachine).
• Open de boorhouser door de boorkop (1) vast te houden en de aan/uit-schakelaar (7) langzaam in te drukken. De bekken van de boorkop openen zich.
  Zorg dat de opening van de bekken netiets groter is dan de diameter van de boor of schroefbit.
• Houd de boormachine eenklein beetjeschuin omhoog om te voorkomen dat deboor of schroefbit uit de boorkop valt.
• Steek de boor of schroefbit in de opening en zorg dat deze kaarsrecht geplaatst worden en over de volte lenghte van de bekken worden vastgeklemd.
• Druk de links/rechts-vergrendeling maar links.
• Sluit de boorhouser door de boorkop vast te houden en de aan/uit-schakelaar in te drukken.
• Het verwijderen van de boor of de schroefbit gebeurt in tegenovergestelde volgorde.

3.4 Het gebruik

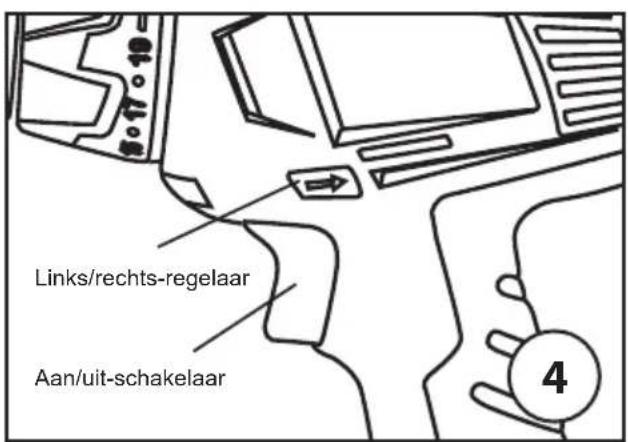

In- en uitschakelen (afb. 4)

• Om de machine in te schakelen drukt u de aan/uit-schakelaar (7) in.
• Om de machine uit te schakelen LASTU deschakelaar weeR los.

• Door de schakelaar langzaam in te drukken of los te lien kurz u het toerental traploos variieren.

• Let op! Wonneer de schakelaar Niet kan worden ingedrukt staat de links/rechts-vergrendeling waarschijnlijk in de blokkeerstand (zie "omschakelen van draairichting").

Omschakelen van draairichting (afb. 4)

• Druk de links/rechts-vergrendeling (8) maar links (gezien van awhile de machine) om te boren of om schroeven vast te draaien.
• Druk de links/rechts-vergrendeling maar rechts om schroeven uit te draaien.
  In de middelste stand worden de aan/uit-schakelaar geblokkeerd gegen ongewenst indrukken.
• Let op! Wissel alleen van draairichting als de machine stilstaat. Laat dus.altijd eerst de aan/uit-schakelaar los.

Snelheid aanpassen

• Schroeven of boren in metaal gebeurt het Beste met een lage snelheid. Boren in hout of steen.gaatbetterop maximale snelheid.

• Met de snelheidinstelknop (4) kurz u de gewenste snelheid maximaliseren:

• SCHROEFSTAND = lage snelheid met große kracht.

• BOORSTAND = hoge snelheid met hinter kracht.

• Let op! Schakel de snelheidsknop alleen om als de machine stilstaat. Laat dus eerst de aan/uit-schakelaar los.

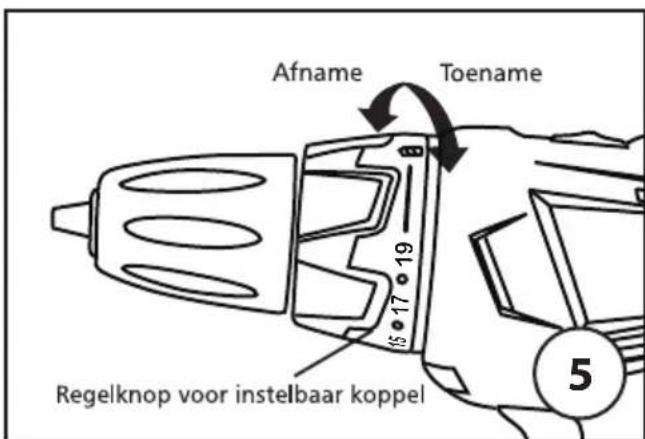

Instellen van het koppel of de boorstand (afb. 5)

• Met het koppel kunt u voorkomen dat schroeven te diep, als gevolg van de kracht van de machine, worden ingedraaid. Wanner de juiste schroefdiepte is bereikt za de boorkopter bescherming gaan "doorslippen".

• Draai de koppelring (3) rechtsom om het koppel te verlagen of linksom om het te verhogen.
• Verstel het koppel of de boorstand alleen bij een machine die volledig tot stilstand is gekomen.
• Begin bij twijfel over de juiste instelling met een laag koppel en verhoog het tot het gewenste resultaat worden bereikt.
• Voor zachte materialen enkleine schroeven adviseren wij stand 1. Voor zwaardere materialen en grotere schroeven kunt u in een hogere stand beginnen.
• Om de koppelstand geheel UIT te zetten en de maximale schroefkracht te gebruiken,kest u de koppelring op het boorsymbol instellen.
• Voor boren in staal, hout of zachte steendraait u de koppelring linksom tot aan het boorsymbol.

Tips

• Voor het indraaien van grotere en langere schroeven in hard materiaal adviseren wij om het gat eerst voor te boren met een boortje dat iets minder dik is dan de schroef.
• Zet de machine alteid met uitgeschakelde motor op de schroef of het werkstuk. Eendraaiende machine kan uitglijden.
• Gebruik het juiste type boor voor de juiste klus: boortjes van HSS-staal voor het boren in staat, steenboortjes voor het boren in steen en spiraalboortjes voor het boren in hout.
• Het gebruik van de verkeerde boor kan uw materiaal en zichs ook de machine beschadigen.
  Bij het boren in metalen treedt sterke verwarming van de boor en het materiaal op. De boor kan hierdoor bot worden. Breng waarom koel- of smeermiddel langus de boor aan. Boren in metaal gaat door de lage能力和 vel langzamer dan boren in hout of steen.

Overige functions

• De LED verlichting (10) worden gevoed met de stroom uit de accu die zich in de boormchine befindt. Dit lampje treedt in werkig als U de aan-uit schakelaar (7) eenklein stukje indrukt nog voordat de boorkop begint te draaien. De verlichting is zo ingesteld dat deze precies op de boor-of schroefplek gericht is. Zodra U de aan-uit schakelaar los LAST, gaat ook de verlichting uit.
• De machine is voorzien van een SNEL-STOPsystemeem dat de boorkop onmiddelijk stopt

na het loslaten van de aan-uit-schakelaar (7). HierdoorUNT u snel reageren en bijvoorbeeld een schroefbit razend snel van schroefaar schroef overbrengen of voorkomen datu een schroef te diep in het materiaal draait.

4. ONDERHOUD / REPARATIE

• Smering.
• De machine behoeft geen smering.
• Houd de machine en het snoer schoon.
• Sommige reiniging- en oplosmiddelen können kunststof onderdelen aantasten; deutsche producten bevatten o.a. benzeen, trichloroethyleen, chloride of ammonia.
• Houd de ventilatieroosters schoon.
• Probeer nooit de ventilatieroosters schoon te makeen door puntige voorwerpen door de openings te steken.
  In geval van een elektrisch of mechanisch defect de machine ter reparatie aanbieden bij het verkooppunt.

5. GARANTIE

Dit product is zorgvuldig geinspecteerd voor het de fabriek verliet en wij garanderen gedurende 2aar vanaf de datum van aankoop dat ieder defect, dat te wijten is aan materiaal- of fabrieksfouten, Gratis zar worden hersteld. Slijtage van het zaagblad, koolborstels en schadeveroorzaakt door normale slijtage, overbelasting of onachtzaam gebruik zich van deze garantie uitgesloten.

Om voor garantie in aanmerking te komendient u uw kassabon te bewaren. De verkoperbehoudt zich hetrecht voor iedere verantwoordelijkheid af te wijzen wonneer doorderden reparaties zich verricht. In geen geval kan aanspraak gemaatk worden op schadevergoeding bij schade aan het werkstuk ofverwonding van de gebruiker.

6. SPECIFICATIONS

Type CD-14.4HPLi CD-18HPLi
Voltage 14,4 volt 18 volt
Capaciteit batterij 1.500 mAh 1.500 mAh
Type batterij Lithium-ion Lithium-ion
Lader 230 volt ~ 50Hz - 40 watt	230 volt ~ 50Hz - 40 watt
Oplaadtijd 1 - 2 eer 1 - 2 eer
Boorhoudercapaciteit	1,0 - 10,0 mm	1,5 - 13,0 mm
Maximaal koppel	25 Nm	35 Nm
Aantal toeren per minuut	0 - 350 / 0 - 1.150	0 - 350 / 0 - 1.150
Schroeftcapaciteit ∅	6 mm	8 mm
Boorcapaciteit in: - Staal ∅ - Hout ∅	8 mm 25 mm	10 mm 30 mm
Versnelling	1,203 m/s2(max.)	1,241 m/s2(max.)
LPA (geluidsdruk)	67,3 dB(A)	67,9 dB(A)
LWA (geluidsvermogen)	78,3 dB(A)	78,9 dB(A)
Gewicht machine excl.batterij	1.130 gram	1.260 gram
Gewicht batterij per stuk	335 gram	390 gram

CE Conformiteitsverklaring

Intergamma B.V., verklaart hierbij dat de accu-boormachines CD-14.4HPLi en CD-18HPLi voldoen aan de bepalingen van de richtlijnen 2006/42/EEG (machinerichtlijn), 2006/95/ EEG (laagspanningsrichtlijn), 2004/108/EEG (EMC-richtlijn), 2011/65/EU (RoHS), 93/68/EG (CE-markeringsrichtlijn) en in overeenstemmingঙ met de normen EN-60745-1:A11:2010, EN-60745-2-1:2010, EN-60745-2-2:2010, EN-60335-1:2012, EN-60335-2-29:2004+A2, EN-55014-1: 2006+A1:2009+A2:2011, EN-55014-2:1997+A1:2001+A2:2008, EN-61000-3-2:2006/A2:2009, EN-61000-3-3:2008 en EN-62233:2008.

Leusden, Juni 2014

F.H. Jautze

Intergamma B.V. Postbus 100 3830 AC Leusden Nederland

1. IMPORTANT
