GEBRUIKSAANWIJZING BH-1500W Gamma

NL - Originele gebruiksaanwijzing

Lees de gebruiksaanwijzing zorgvuldig voordat u het apparaat in gebruik neemt. Lire attentivement le mode d'emploi avant d'utiliser l'appareil.

INHOUDSOPGAVE

1 BELANGRIJK 8

2 VOOR UW VEILIGHEID 8

3 GEBRUIK 11

3.1 Plaatsen van een boor of beitel fig. B . 11
3.2 Verwijderen van een boor of beitel fig. B. 11
3.3 Instellen van de zijhandgreep fig. 11
3.4 Monteren en instellen van de diepte- aanslag fig. E 11
3.5 Selecteren van de functie, fig. E, F. 12
3.6 In- en uitschakelen, fig. G. 12
3.7 Algemene richtlijnen voor gebruik fig. G 12
4 ONDERHOUD 13
5 SPECIFICATIES 14
6 GARANTIE 14
7 CE CONFORMITEITS- VERKLARING 15

INHOUD VERPAKKING / ONDERDELEN

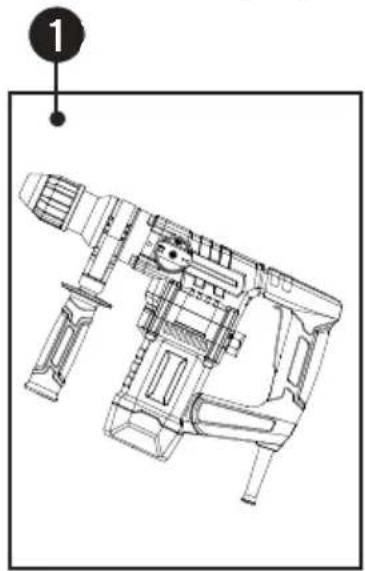

1. Machine
2. Accessoires
3. Gebruiksaanwijzing

1. Stofwering
2. Boorhouder SDS plus
3. Zijhandgreep
4. Snelklem voor diepte-aanslag
5. Schakelaar beitel-hamer-boor-functie 5b. Vergrendelknop
6. Schakelaar boren/slagboren
7. Achterhandgreep
8. Aan/uit-schakelaar

9. Vulopening Smeervet

10. Sleutel tbv openen Vulopening Smeervet

Accessoires

1. Diepte-aanslag
2. Stofopvangring
3. Breekbeitels
4. SDS Plus boren 6, 8, 10 mm.

COMPOSANTS DE L'APPAREIL

Voir figures

Bedankt voor de aanschaf van deze machine. Voordat je deze machine in gebruik neemt, moet je de onderstaande veiligheidsvoorschriften en instructies aandachtig doorlezen om de machine op de juiste wijze te kunnen gebruiken.

De meest recente versie van deze gebruiksaanwijzing staat op onze website.

Zorg ervoor dat je met de bedienings-organen van de machine vertrouwd bent en de machine op correcte wijze kunt gebruiken.

Een verkeerd gebruik van de machine kan ernstige verwondingen veroorzaken. Denk steeds aan je eigen veiligheid en aan die van anderen.

Deze machine is enkel geschikt voor particulier gebruik in en rond het huis, ten behoeve van het schuren van droog hout, kunststof, plamuur en geverfde oppervlakken. Deze machine is niet geschikt voor industrieel of professioneel gebruik.

Bewaar deze gebruiksaanwijzing zorgvuldig. De verkoper is niet aansprakelijk voor lichamelijke of materiële schade die te wijten is aan het niet naleven van deze gebruiksaanwijzing.

Milieu

Om transportbeschadiging te voorkomen, is de machine in een stevige verpakking geleverd.

De verpakking is zo veel als mogelijk gemaakt van gerecycled en te recyclen (te scheiden) materiaal.

Maak ook zelf gebruik van de mogelijkheid om de verpakking weer te recyclen door deze gescheiden af te voeren.

2 VOOR UW VEILIGHEID

Let op! Gebruik de machine en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor de machine bestemd is.

Draag gehoorbescherming, een mondkapje en een veilig- heidsbril.

Draag werkhandschoenen.

De boormachine mag niet bij het huisvuil worden wegge- gooid, maar moet worden ingeleverd bij een inzamelpunt.

- Controleer of het voltage dat vermeld staat op de machine.

- Dit moet overeenkomen met de netspanning waarop u de machine aansluit.

• Houd het werkgebied op orde.

- Een wanordelijke werkomgeving vergroot de kans op ongelukken.

- Houd rekening met omgevingsinvloeden.

- Stel de machine niet bloot aan regen.

- Gebruik de machine niet in een vochtige of natte omgeving.

• Zorg voor een goede verlichting.

- Gebruik de machine niet in de buurt van brandbare vloeistoffen of gassen.

- Houd personen en brandbaar materiaal uit de buurt bij het werken in metaal. Er kunnen vonken ontstaan.

• Voorkom een elektrische schok.

- Vermijd tijdens het gebruik van de machine lichamelijk contact met geaarde objecten zoals bijvoorbeeld metalen buizen, CV-radiatoren, fornuizen en koelkasten.

- Wanneer je per ongeluk het snoer of het verlengsnoer heeft beschadigd, raak de stroomkabel dan niet aan!! Trek de stekker uit het stopcontact.

- Wanneer de machine buitenshuis wordt gebruikt, moet deze worden aangesloten op een aardlekschakelaar met maximaal 30mA uitschakelstroom.

- Voer de kabel altijd achterwaarts van de machine weg.

• Houd kinderen uit de buurt.

- Laat andere personen niet aan de machine, de lader of aan het snoer komen; houd hen weg van het werkgebied.

- Kinderen onder de 16 jaar en personen met een lichamelijke of verstandelijke beperking die niet in staat zijn het apparaat te hanteren zoals in de gebruiksaanwijzing is omschreven, mogen dit apparaat niet gebruiken.

- Berg de machine veilig op.

- Wanneer de machine niet in gebruik is, moet deze in een droge, afgesloten ruimte bewaard worden, buiten het bereik van kinderen.

- Bewaar de machine niet op plaatsen waar de temperatuur boven de 50°C kan uitkomen (zoals bijvoorbeeld in een auto die in de zon staat).

- Werkonderbreking.

- Alvorens u de machine wegzet, moet de motor uitgeschakeld zijn en moeten de bewegende delen tot stilstand zijn gekomen.

• Overbelast de machine niet.

- De machine werkt beter en veiliger binnen het aangegeven vermogensbereik.

- Draai nooit aan de schakelaars op de machine als deze in werking is.

- Gebruik de juiste machine en accessoires.

- Gebruik geen hulpstukken op de machine, die een te zware belasting voor de machine betekenen.

- Gebruik de machine alleen voor werkzaamheden waarvoor hij bestemd is.

- Draag geschikte werkkleding.

- Draag geen wijde kleding of sieraden en bind lang haar in een staart; deze kunnen door de bewegende delen van de machine worden gegrepen.

- Bij het werken in de open lucht zijn werkhandschoenen en schoenen met profielzolen aan te bevelen.

- Gebruik beschermende middelen.

- Gebruik een stofmasker tijdens werkzaamheden waarbij stof vrijkomt.

- Draag altijd een veiligheidsbril en werkhandschoenen.

- Draag gehoorbescherming als het geluidsniveau op de werkplek de 85 dB(A) overschrijdt.

- Draag zo nodig veiligheidsschoenen.

- Gebruik het snoer niet verkeerd.

- Draag de machine nooit aan het snoer.

- Gebruik het snoer nooit om de stekker uit het stopcontact te trekken.

- Bescherm het snoer tegen hitte, olie en scherpe randen.

- Houd het snoer altijd verwijderd van de bewegende delen van de machine.

- Als het snoer beschadigd is, dient dit door een hiertoe erkend servicebedrijf te worden vervangen, dit om een gevaar te voorkomen.

• Klem het werkstuk vast.

- Gebruik spanelementen of een bankschroef om het werkstuk vast te klemmen; dit is veiliger dan klemmen met de hand, bovendien heeft u dan beide handen vrij om te werken.

• Zorg voor een veilige houding.

- Vermijd een abnormale lichaamshouding en zorg voor een stabiel evenwicht.

- Onderhoud de machine zorgvuldig.

- Houd de machine schoon om beter en veiliger te kunnen werken.

- Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk.

- Volg de onderhoudsvoorschriften op, evenals de adviezen omtrent het verwisselen van de accessoires.

- Controleer regelmatig het snoer en de stekker, en laat deze bij beschadiging door een erkende vakman vervangen.

- Houd de handgrepen droog en vrij van olie en vet.

- Trek de stekker uit het stopcontact:

- als de machine niet in gebruik is.

- tijdens onderhoud.

- tijdens het verwisselen van accessoires.

- wanneer u per ongeluk het snoer of het verlengsnoer heeft beschadigd. Raak de beschadigde stroomkabel niet aan!!

- in geval van een elektrische of mechanische storing.

• Voorkom het per ongeluk inschakelen.

- Draag de machine die op het lichtnet is aangesloten nooit met de vinger aan de schakelaar.

- Zorg ervoor dat de schakelaar in de uit-stand staat wanneer u de stekker in het stopcontact steekt.

- Bij gebruik van een verlengsnoer.

- Gebruik volledig uitgerolde en veilige verlengsnoeren met een minimale dwarsdoorsnede van 1 mm ^2 per draad.

- Gebruik buiten alleen hiervoor speciaal goedgekeurde verlengsnoeren.

- Wees steeds opmerkzaam.

- Houd uw ogen steeds op het werk gericht.

• Ga met verstand te werk.

- Gebruik de machine niet als u niet geconcentreerd bent.

- Controleer de machine op beschadigingen.

- Controleer vóór gebruik altijd of de bewegende delen van de machine goed functioneren en of er geen onderdelen defect zijn.

- Alle delen van de machine dienen correct gemonteerd te zijn om het goed functioneren van de machine te

waarborgen.

• Onderdelen die beschadigd of defect zijn, dienen door een erkende vakman te worden gerepareerd of vervangen.
• Gebruik de machine nooit als de aan/uit-schakelaar niet goed functioneert.
• Gebruik de machine nooit wanneer het snoer beschadigd is.

Zeer belangrijk!

• Gebruik de machine en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor de machine bestemd is; houd hierbij rekening met de werkomstandigheden en het werk dat gedaan moet worden.
• Het gebruik van de machine voor afwijkende toepassingen, waarvan men kan verwachten dat de machine deze niet kan uitvoeren, kan leiden tot zeer gevaarlijke situaties.
• Vergelijk altijd het maximaal toegestane toerental waarvoor gekochte accessoires geschikt zijn met het toerental van de machine.
• Na uitschakeling van de machine nooit een draaiende as stoppen door het accessoire in de boorkop aan de zijkant tegen iets aan te drukken.
• Neem bij het monteren / gebruiken van accessoires altijd de instructies van de desbetreffende fabrikant in acht.
• Zorg voor een goede ondersteuning van uw werkstuk.
• Stop de machine onmiddellijk wanneer deze trilt en controleer deze om te achterhalen wat de oorzaak is.

• Boor niet in niet-zichtbare gedeelten waarin elektriciteit-, gas- of waterleidingen kunnen liggen. Gebruik een geschikte apparatuur om leidingen op te sporen of vraag uw energiebedrijf om advies. Gas kan tot explosies leiden, water kan kortsluiting veroorzaken en boren in elektriciteitsleidingen zal tot kortsluiting en stroomuitval leiden.

• Stof van het boren in hout of lichte metalen kan schadelijk zijn voor de gezondheid, brandbaar of explosief zijn. Houd de werkomgeving altijd schoon omdat materiaalmengsels bijzonder gevaarlijk zijn.

• Gebruik de machine niet in asbesthoudend materiaal.
• Volg voor het boren in gasbeton of gipsplaat de wettelijke bepalingen en de aanwijzingen van de leverancier van het materiaal.
• Laat reparaties alleen uitvoeren door een erkende vakman.
• Deze machine voldoet aan de van toepassing zijnde veiligheidsvoorschriften.
• Reparaties mogen alleen uitgevoerd worden door vakkundig personeel en met originele fabrieksonderdelen; dit om ongevallen te voorkomen.

3 GEBRUIK

3.1 Plaatsen van een boor of beitel fig. B.

• De machine is alleen geschikt voor boren en beitels met een SDS-plus boorschacht.
• Haal voor het verwisselen van de accessoires altijd eerst de stekker uit het stopcontact.
• Breng een kleine hoeveelheid vet of smeerolie aan op de schacht van de boor of beitel. (zie specificaties)
• Gebruik uitsluitend onbeschadigde en scherpe boren en beitels voor het beste werkresultaat.
• Trek de kraag van de boorhouder ② naar achteren en steek de schacht van de boor of beitel in de boorhouder ② . Draai aan de boor of beitel totdat de schacht in de boorhouder ② ge-fixeerd is.
• Laat de kraag los.
• Trek aan de boor of beitel om er zeker

van te zijn dat deze goed vast zit.

- Breng bij het boren in het plafond de stofopvangring 14 aan op de schacht van de boor zoals is aangegeven in fig. D.

3.2 Verwijderen van een boor of beitel fig. B.

• Trekt eerst de stekker uit het stopcontact.
• Trek de kraag van de boorhouder 12. naar achteren.
• Neem de beitel 14 of boor 14 uit de boorhouder 12.
• LET OP: direct na het gebruik kunnen de boren of beitels zeer heet zijn. Wacht daarom totdat deze zijn afgekoeld, of gebruik werkhandschoenen.

3.3 Instellen van de zijhandgreep fig. C

• Draai de onderkant van de zijhandgreep ③ een aantal slagen linksom. Hierdoor komt de handgreep los te zitten.
• Draai de zijhandgreep ③ in de gewenste positie.
• Voor rechtshandigen adviseren wij de zijhandgreep ③ naar de linkerzijde te draaien. Voor linkshandigen kan de zijhandgreep ③ ook aan de rechterzijde worden geplaatst. U kunt naar voorkeur de zijhandgreep ③ ook naar beneden monteren.
• Draai de zijhandgreep ③ in de gekozen stand vast door deze rechtsom te draaien.
• LET OP: gebruik de machine nooit zonder de zijhandgreep ③.

3.4 Monteren en instellen van de diepte-aanslag fig. E

• Druk op de snelklem 4.
- Steek de diepteaanslag 13 in het gat van de zijhandgreep onder de snel-klem 4.

• Bepaal tot welke maximale diepte u wilt boren en stel de diepteaanslag (13) in zoals bovenstaand met de pijl is aangegeven. Wanneer een instelling erg nauwkeurig moet geschieden om te voorkomen dat u door een object of werkstuk heen boort, kunt u beter de diepte iets te kort instellen en vervolgens eventueel stapsgewijs steeds wat dieper boren.
• Laat de snelklem 4 weer los. De diepte-aanslag 13 zit nu vast.

3.5 Selecteren van de functie, fig. E, F.

- De machine heeft 2 schakelaars 5 en 6 waarmee 4 functies kunnen worden geselecteerd:

1. De schakelaar ⑤ in positie T, schakelaar ⑥ in positie "om zonder slag te boren in hout, metaal, keramiek en kunststof.
2. Schakelaar 5 in positie T1 schakelaar 6 in positie Tim te hamerboren in beton of steen.
3. Schakelaar 5 in positie 1, schakelaar 6 in positie 2, om te beitelen in beton of steen.
4. Schakelaar 5 in positie (Vario-lock) om de beitel in iedere gewenste werkpositie te draaien.

Belangrijk

- Wanneer je aan de schakelaar 5 draait, moet u eerst de blokkeerknop 5b indrukken. Pas daarna kunt je de schakelaar draaien. Laat vervolgens de blokkeerknop 5b weer los en zet de schakelaar 5 in de gewenste positie. Draai deze totdat de schakelaar 5 weer "vast klikt".

Draai nooit aan de schakelaar 5 wanneer de motor van de machine draait. Wissel alleen de stand van de schakelaars als de machine is uitge-

schakeld.

- Druk altijd de blokkeerknop 5b in wanneer u de schakelaar 5 verdraait.

3.6 In- en uitschakelen, fig. G.

• Kies eerst de juiste instelling: boren, hamerboren of beitelen (zie voorgaande hoofdstuk "selecteren van de functie").
• Om de machine in te schakelen drukt u de aan/uit-schakelaar 10 in.
• Om de machine uit te schakelen laat u de aan/uit-schakelaar 10 weer los.

3.7 Algemene richtlijnen voor gebruik fig. G

• Bij koud weer en wanneer u de boorhamer langere tijd niet heeft gebruikt, moet u de boorhamer enige tijd warm laten worden door deze een poosje in te schakelen zonder dat u de machine belast. Afhankelijk van de temperatuur kan dit 15 - 20 seconden zijn. Dit zorgt ervoor dat het inwendige smeermiddel zich weer goed over de bewegende delen verdeelt. Zonder de machine op te warmen is de hamerfunctie moeilijker te bedienen.
• De machine is uitgerust met een veiligheidsslipkoppeling. De boormachine-as zal stoppen met draaien wanneer de machine overbelast wordt. Dit voorkomt dat de machine wegdraait wanneer de boor vastloopt. Bij een plotselinge stop komen echter nog altijd grote krachten vrij en het is daarom raadzaam de machine altijd met 2 handen, waarvan één op de zijhandgreep ③ , vast te houden.
• Gebruik bij het boren of breken geen excessieve kracht. Gebruik een lichte druk om de machine te geleiden en laat verder de boorhamer het werk doen.

4 ONDERHOUD

Smering

• De machine is in de fabriek van voldoende smeermiddel voorzien.
  Controleer dit regelmatig en vul bij als dit nodig is.
  Deksel 12 eraf schroeven en vullen met vet.
  Smeer tevens de schacht van de SDS plus boren met wat vet in voordat u deze in de boorhouder ② steekt.

Aanbevolen smeervet: zie specificaties.

Houd de machine en het snoer schoon

• Sommige reiniging- en oplosmiddelen kunnen kunststof onderdelen aan-tasten; deze producten bevatten o.a. benzeen, trichloroethyleen, chloride of ammonia.
• Maak de boorhouder 2 na elk gebruik schoon.
• Houd de ventilatie-openingen schoon. Probeer nooit de ventilatie-openingen schoon te maken door puntige voor-werpen door de openingen te steken.

Gebruik uitsluitend scherpe boren en beitels

• Het beste werkresultaat wordt bereikt met scherpe boren en beitels.
• De boren en beitels zullen door het gebruik bot raken. Vervang of slijp de boren en beitels dan ook tijdig.

In het geval van een defect

- In geval van een elektrisch of mechanisch defect de machine ter reparatie aanbieden bij het verkooppunt.

koolborstels vervangen

- In geval dede koolborstel overmatig vonken vertonen zijn mogelijk de koolborsteld versleten en moeten vervangen worden. (koolborsteld meegeleverd, zie tekening)

Machine na afloop van de levensduur inleveren

- Aan het eind van de levensduur moet je de machine inleveren bij een inza-melpunt. De machine mag niet bij het huisvuil worden weggegooid.

5 SPECIFICATIES

Voltage 230 volt
Vermogen 1500 watt
Slagkracht 6 J
Beschermingsklasse II (dubbel geïsoleerd)
Boorhouder SDS plus
Aantal toeren p/min. 950
Aantal slagen p/min. 4500
Versnelling max. 14,21 m/s	^2
LPA(geluidsdruk) 95 dB(A)
LWA(geluidsvermogen) 103 dB(A)
Gewicht machine 3,5 kg
Boorcapaciteit in:• Staal• Hout• Steen/beton	13 mm40 mm26 mm
• Aanbevolen smeervet (niet meegeleverd)	transmissievet, hars - en zuurvrij, bijvoorbeeld Zuurvrij onderhouds- en bescher- mingsvet/ vaseline.

6 GARANTIE

- Dit product is zorgvuldig geïnspecteerd voor het de fabriek verliet en wij garanderen gedurende 3 jaar vanaf de datum van aankoop dat ieder defect, dat te wijten is aan materiaal- of fabricagefouten, gratis zal worden hersteld. Schade veroorzaakt door normale slijtage, overbelasting of on-achtzaam gebruik is van deze garantie uitgesloten.

- Om voor garantie in aanmerking te komen dien je de kassabon te bewaren. De verkoper behoudt zich het recht voor iedere verantwoordelijkheid af te wijzen wanneer door derden reparaties zijn verricht. In geen geval kan aanspraak gemaakt worden op schadevergoeding bij schade aan het werkstuk of verwonding van de gereedschapgebruiker.

7 CE CONFORMITEITS- VERKLARING

Intergamma B.V., verklaart hiermee dat het hierna vermelde product voldoet aan de onderstaande richtlijnen:

Product: GAMMA

BH-1500 Boorhamer

2014/30/EU

EMC-richtlijn

2006/42/EG

Machinerichtlijn

2011/65/EU

RoHS

en in overeenstemming is met de nor- men

EN 62841-1:2015+A11:2022

- Om transportbeschadiging te voorkomen, is het armatuur in een stevige verpakking geleverd.

De verpakking is zo veel als mogelijk gemaakt van gerecycled en te recyclen (te scheiden) materiaal.

Maak ook zelf gebruik van de mogelijkheid om de verpakking weer te recyclen door deze gescheiden af te voeren.

1 IMPORTANT
