ICE101 - Machine à effet Antari - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à fumée basse (low fog)
Marque	Antari
Modèle	ICE101
Puissance	1130 W
Temps de chauffage	Environ 4,5 minutes (indiqué comme 4,5 m³/min, corrigé)
Consommation de liquide	25 ml/min
Contenu du réservoir de liquide	2,5 L (0,66 gal)
Liquides compatibles	Antari FLR Light Fog Fluid, Antari FLC Super Light Fog Fluid
Température ambiante d'utilisation	0 °C à 40 °C (32 °F à 104 °F)
Volume d'émission	43 m³/min
Contrôle	DMX, minuterie, manuel
Canaux DMX	1 canal
Connectivité	CEI (alimentation), XLR 3 pôles (DMX)
Dimensions (L × l × H)	660 × 355 × 443 mm (25,98 × 13,98 × 17,44 pouces)
Poids	24,4 kg (53,79 lb)
Réservoir de glace (crash-ice)	Jusqu'à 8 kg de glace carbonique ou crash-ice
Télécommande incluse	Z-8 multifonction (câble 25 pieds, fiche 4 pôles)
Fonctions télécommande	Minuterie (intervalle 10-250 s), continu, manuel, réglage volume
Nettoyage recommandé	Toutes les 40 heures d'utilisation avec solution 80% eau distillée + 20% vinaigre
Entretien	Vidanger régulièrement l'eau, nettoyer le bec de sortie
Sécurité	Protection contre l'humidité, arrêt automatique, éviter les liquides inflammables
Utilisation prévue	Intérieur, par des adultes, hors de portée des enfants

FOIRE AUX QUESTIONS - ICE101 Antari

Quels liquides puis-je utiliser avec l'Antari ICE101 ?

Utilisez exclusivement des liquides à fumée de haute qualité à base d'eau recommandés par Antari, tels que les liquides FLR Light Fog Fluid ou FLC Super Light Fog Fluid. N'utilisez jamais de liquides inflammables, à base d'huile ou de gaz.

Comment remplir le réservoir de liquide ?

Débranchez l'appareil avant de remplir. Dévissez le couvercle du réservoir de liquide, versez le liquide à fumée, puis refermez hermétiquement. Assurez-vous que le réservoir ne soit pas vide pendant le fonctionnement pour éviter d'endommager la pompe.

Comment utiliser la glace carbonique avec ce modèle ?

L'ICE101 possède un réservoir de glace spécial. Remplissez-le de crash-ice ou de glace carbonique jusqu'à 8 kg. Refermez le réservoir et connectez un tube de liquide à la douille de sortie d'eau. L'eau est nécessaire pour produire la fumée basse.

Que faire si la machine ne produit pas de fumée ?

Vérifiez d'abord le niveau de liquide, la connexion de la télécommande, le fusible externe et l'alimentation. Si tout est correct, attendez 30 secondes après avoir pressé le bouton. Si rien ne se produit, le liquide peut ne pas passer par le disperseur. Ne continuez pas à presser le bouton et contactez votre revendeur Antari.

Comment nettoyer l'Antari ICE101 ?

Après 40 heures d'utilisation, nettoyez l'appareil avec une solution composée de 80% d'eau distillée et 20% de vinaigre. Videz le réservoir, versez la solution, faites fonctionner la machine jusqu'à vidange dans un endroit aéré. Nettoyez également le bec de sortie avec du vinaigre et un cure-pipe.

Quelles sont les précautions de sécurité essentielles ?

Ne dirigez jamais le bec vers des personnes ou des flammes. Maintenez une distance d'au moins 60 cm du bec et 50 cm des matériaux inflammables. Installez l'appareil dans un endroit aéré, à l'abri de l'humidité. Débranchez avant toute manipulation. Ne laissez jamais l'appareil sans surveillance.

Comment configurer le contrôle DMX ?

Connectez un contrôleur DMX via la fiche XLR 3 pôles. L'appareil utilise un seul canal. Les valeurs DMX 0-5 arrêtent la machine, 6-249 règlent le débit de 5% à 95%, et 250-255 donnent un débit maximal. La température de fonctionnement moyenne est de 250 °C.

Peut-on fixer la machine au plafond ?

Oui, si votre modèle est équipé d'un centre de fixation. Veillez à ce que l'angle d'inclinaison ne dépasse pas 15 degrés et que la fumée ne soit pas dirigée vers des visages. Assurez une distance de sécurité par rapport au plafond.

Pourquoi le voyant vert 'Ready' s'éteint-il ?

Le voyant s'éteint lorsque la machine se réchauffe pour atteindre la température de fonctionnement correcte. Pendant ce temps, aucune fumée ne peut être produite. Attendez qu'il se rallume pour utiliser l'appareil. Cela se produit automatiquement après des périodes d'utilisation continue.

Comment transporter ou stocker l'appareil ?

Avant le transport, videz complètement le réservoir de liquide et le réservoir d'eau. Emballez soigneusement la machine, de préférence dans son emballage d'origine. Stockez-la dans un endroit sec, hors de portée des enfants.

MODE D'EMPLOI ICE101 Antari

Puisssance de rendement

1130W

Temps de chauffage

env. 4,5 m³/min.

Consommation de liquide

25ml/min

Contenu du réservoir

2.51 (0.66gal)

Liquide compatible

Antari FLR Light Fog Fluid

Antari FLC Super Light Fog Fluid

Température ambiente

0^ - 40^ (32°F-104°F)

Volume d'émission:

43 m²/min

Contrôle

DMX, timer, manuellement

Caneaux DMX

1 canal

Connexion

CEI (alimentation)

XLR 3 pôles (DMX)

Dimensions

L660 I355 H443 mm

(L25.98 I13.98 H17.44 inch)

Poids

24.4 kg (53.79 lbs)

Antari Machine à fumée de terre

Nos you felicitons pour I'achat de voite nouvelle machine a fumee d'ANTARI.

Introduction

Nos you remercions d'avoir choisi une machine à fumee d'ANTARI. You ees en possession d'un produit robuste et puissant. En vue d'utiliser correctement donne nouvel appareil, veuillez dire attentivement ce mode d'emploi. Si you respectez les instructions suivantes, you profiteriez d'une performance solide et convaincante de donne machine a fumee d'ANTARI pour de nombreuses anees.

Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuilles dire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

Instructions de sécurité

Risques d'électrocution

Protégé de l'humidité.
L'appareil a ete concu pour un emploi dans des locaux clos. Ne pas utiliser a l'extérieur.
Pour les modèles de 110V, utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez vous que l'appareil soit branché à l'alimentation correcte.
Debranchez l'appareil avant de replir le réservoir.
Assurez you d'installer la machine à fumée toujours droit.
Eteignez l'appareil ou débranchez-le du secteur, quand il est hors d'usage.
Si de l'humidité, du liquide ou du liqide à fumée avait penetrer à l'intérieur de l'appareil, débranchez immédiatement l'appareil et contactez un technicien ou votre revendeur d'ANTARI avant de le réutiliser.
A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur d'ANTARI ou par des spécialistes. Danger d'incendie
L'appareil n'est prevu que pour l'usage par des personnes adultes. Installez-le hors de

l'atteinte des enfants. Ne jamais faire marcher sans surveillance.

Ne jamais braquer le bec de l'appareil directement sur des personnes.
Le début de la machine à fumée est très chaud. Pendant que la machine est en marche, respectez une distance d'environ 60 cm vis-à-vis son bac.
Installez l'appareil à un endroit bien aéré. Ne jamais couvrir les orifices d'aération. Pour garantir une aération suffisante, laissez libre un espace de 20 cm avant et au-dessus de l'appareil.
Ne jamais braquer le bec de la machine sur des flammes.
Le bec de la machine devient très chaud (300^) pendant son fonctionnement. Pour cela, tenez écarté de matérielles enflammables au bec de la machine à une distance minimum de 50 cm.
Laissez refroidir la machine à fumée d'ANTARI avant toute manipulation.

Risques d'explosion

Ne jamais entreméler des liquides enflammables à composants gazeuz ou huileux au liquide à fumée.
Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à fume d'ANTARI
Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandés par votre revendeur. Autres liquides à fumée pourraient cause des problèmes d'encrassage ou des crachotements.
Faites attention qu'il y ait toujours suffisamment de liquide à fumée au réservoir. Un employ sans liquide pourrait endommager la pompe ou provoquer la surchauffe de l'élement de chauffage.
Si vous machine à fumée d'ANTARI ne devant plus travailler correctement, l'éteignez immédiatement. Videz complètement le réservoir, emballez soigneusement l'appareil (aux derniers dans son emballage d'origine) et l'envoyez-le à votre revendeur d'ANTARI.
Toujours vider le réservoir avant d'envoyer ou transporter l'appareil.
Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincer à grande eau.

Déballage & inspection

Ouvrez le carton d'extérieur et assurez vous que tous les parts n'aient subiiauxymmage durant leur transport. Servez you de laiste des "Accessoires" ci-jointe pour vérifier si vous modèle vous a eté livré avec son équipement complet. En cas de livreaison endommagée ou incomplète, tousjours contactez immediatement libre revendeur d'ANTARI.

Installation

Enlevez tout matériel d'emballage. Assurez vous d'avoir enlevé toute la mousse et le

rembourrage en plastique, surtout au bec de la machine.

Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée.
Remplissez le réservoir de liquide à fumée d'ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir.
Remplissez le réservoir de glace avec crash-ice ou glace sèche. Vous pouvez replir jusqu'à 8 kg de crash-ice. Refermez le réservoir.
Connectez un tube de liquide à la douille de sortie de l'eau. Connectez un réservoir d'eau à l'autre fin du tube.
Connectez fermement le cable de la télécommande à la douille d'entrée correspondante de la machine à fumée qui est située à son dos.

Maniement

Branchez la fiche d'alimentation de la machine à fumée dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil à "ON". Le temps de préchauffage est terminé, dés que l'indicateur lumineux vert sur la télécommande s'allume.
Pour déclencher le jet de fumée, pressez le bouton correspondant sur la télécommande.
Continuez à appuyer sur le bouton jusqu'à ce que le début désiré soit atteint.
L'indicateur lumineux sur la télécommande s'esteint chaque fois que la machine se rechauffe pour atteindre la température de fonctionnement nécessaire.
DANGER DE DEGENARATION! Toujour vider le réservoir d'eau regulierement.
Pour des informations complémentaires concernant le maniement de votre machine à fumée d'ANTARI, voir la partie intitulée "Maniement avec télécommande".

Les modèles disposant d'un centre de fixation peuvent être fixés au plafond. Lors de cette installation, faites attention que la fumée ne s'évapore pas directement en direction de visages de personnes. Quelle que soit la méthode d'installation que vous choississez, respectez que l'angle d'inclinaison ne soit pas supérieure à 15 degrés.

Important: Observetz always le niveau de liquide à fumée au réservoir pendant les jets de fumée. Un emploi sans liquide à fumée peut endommager la machine. Si vous apercevez un débit trop faible, un bruit de la pompe ou la manque totale de débit, débranchez immédiatement votre machine. Vérifiez le niveau de liquide, la fusible externe, la connection à la télécommande et l'alimentation au secteur. Si tout apparait être correct, branchez de nouveau. S'il n'y a aucune production de fumée après que vous avez pressé le bouton sur la télécommande pendant 30 secondes, vérifiez si le liquide passé par le disperseur qui est attaché au réservoir. Si vous n'arrivez pas à déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Enjoyez la machine à retour à votre revendeur d'ANTARI.

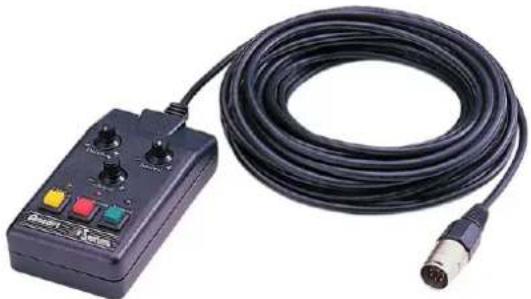

Maniement avec telécommande

La Z-8 est une télécommande multifonctionnelle qui contrôle le modele ICE-101 d'Antari par un cable de 25 pieds ayant une fiche à 4 pôles.

• Le bouton intervalle ajusté le temps entre les décharges, quand la fonction de timer estengageée. La bande est de 10 secondes ~ 250 secondes.
• Le second bouton avec l'inscription volume, contrôle le volume de la fumée produit. La bande est de 0% 100% de débit maximal.
• Le bouton jaune TIMER contrôle la fonction timer. Pressez le bouton pour l'activer. En cas d'activation, le témoin lumineux jaune s'allumera. L'ajustement du bouton interval déterminera le temps entre les débits de fumée (10 ~ 250 secondes). La durée du début est ajustée à 15 secondes. Le volume peut être ajusté en utilisant le bouton volume pour contrôler la quantité de fumée produit.
• Le bouton rouge CONTINUOUS cause que l'appareil ait une production constante de fumée. Pour activer cette fonction, pressez le bouton rouge. Le bouton volume peut etre utiliser pour régler le volume du courant constant de fumée produit.

Le bouton MANUAL vert produit un début continu à volume maximal,pendant que le bouton est pressé. Si relaché, la fonction manual s'arrête et l'appareil returne vers l'ajustement avant; timer, continu ou stationnaire.

Un nettoyage régulier de votre machine à fumée aidera à éviter les réparations ou le remplacement de parties.

Maintien

Faites toujours attention de ne pas polluer le liquide à fumée. ÀpRES avoir rempli de liquide à fumée, refermez toujours immédiatement les couvercles du bidon de liquide et du réserve de la machine.

Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élement de chauffage. Utilisez

une solution composée de 80% d'eau distilled et de 20% de vinaigre.

Pratique le nettoyage de la manière suivante:

1. ÀpRES avoir débranché l'appareil et après avoir attendu qu'il soit refroidi, dévissez le bec de sortie au front de la machine et nettoyez de débris à l'aide de vinaigre et d'un curepipe. Assurez vous que le trou soit complètement débouché.
2. Videz complètement la machine de liquide à fumée. Versez la solution de nettoayge dans le réservoir. Branchez l'appareil et mettez-le en marche.
3. Faites marchez la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vidé.
4. Revissez le bec de la machine.
5. Le nettoyage est accompli. Remplissez la machine de liquide à fumée.

Remarque: Dû à la constance visqueuse du liquide à fumée et à la haute température avec laquelle la fumée s'évapore, toutes les machines à fumée ont tendance à encrasser. Le maintainien régulier de la machine garantie cependant son usage solide pour de nombreuses années.

Nettoyez le boitier de la machine seulement avec un chiffon sec.

L'appareil est à stocker au sec.

Remarques de fonctionnement

Toute machines à fumée dégage une condensation autour de son bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre apparéil.
Pendant sa marche ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée.
Avec une utilisation continue toute machine à fumée a besoin de pauses de fonctionnement pour arriver à sa température de fonctionnement correct. Pendant ce temps-là, aucune fumée ne peut être produit et la DEL verte "READY"sur la télécommande sera éteinte. Elle s'allumera quand la machine sera de nouveau prête à l'utilisation.

Gardez ces instructions

Configuration de la connexion DMX

La machine possède fiches XLR 3 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

3 Pin XLR

Contact Fonction
1	Masse
2	Signal-
3	Signal+

Technische Daten

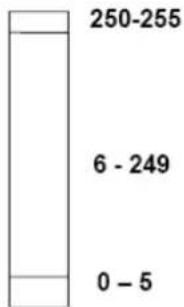

Réglages DMX pour la machine à fumée de terre avec contrôle DMX

Canal A

0-5=Arrêt

6-249 = Réglage du début de fumée (5% - 95%)

250 - 255 = Débit de fumée maximal (100%)

La machine à fumée de terre possède un contrôle DMX. Ce modèle peut être régèle par un canal DMX en ce qui concerne le débit de fumée. Chaque canal varie entre les valeurs DMX 0 à 255.

Entre les valeurs 0 et 5 du canal de contrôle A, la machine est en arrêt.

Le débit de fumée est réglé entre les valeurs 6 à 249. Dans ce contexte, la valeur 6 concerne le débit de fumée minimal et 249 concerne le débit de fumée maximal. Le débit de fumée augmente avec une valeur DMX accroissantante.

Entre les valeurs 250 et 255, la machine fonctionne avec un débit de fumée maximal.

S'il vous plaît faites attention que si la machine était codée sur l'adresse initiale DMX 124 dans

l'exemple en haut, le canal A correspond exactement à cette adresse initiale DMX. En général, les machines à fumée d'Antari contrôlés par DMX ont les données de puissance suivantes:

1. Température de fonctionnement moyenne = 250^
2. Durée d'intervalle avec un débit de fumée maximal env. 30 secondes
3. Débit de fumée constant avec env. 30% de débit de fumée (ce qui correspond à une valeur DMX entre 70 et 75).
