BEDIENUNGSANLEITUNG ICE101 Antari

Wir begluckwünschen Sie zum Kauf Ihres neuen ANTARI NEBELGERATES.

Einleitung

Vielen Dank, daß Sie sich für ein ANTARI Nebelgerät entschieden haben. Sie sind nun im Besitz eines robusten und leistungsstarken Nebelgerätes. Vor Benutzung des Gerätesitte unbedingt diese Bedienungsanleitung sorgfältiglesen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, konnen Sie sich in den nachsten Jahren auf eine zuverlässige und überzeugende Leistung Ihres ANTARI Nebelgerätes freuen.

Bitte beachten Sie die folgenden Hinweise im Bezug auf Bedienung, Sicherheit und Wartung, um eine lange Lebensdauer und einen sicheren Betrieb Ihres Nebelgerätes sicherzustellen.

Sicherheitshinweise

Gefahr eines elektrischen Schlags. Vor Öffnen des Deckels immer Gerät vom Netz trennen. m Innern des Gerätes befinden sich keine zu wartenden Teile.

Gefahr eines elektrischen Schlages

Vor Nasse schützen.
Nur innerhalb geschlossener Räume betreiben. Nicht für den Betrieb im Freien geeignet.
Für die 110V Modelle verwenden Sieitte ausschlieBlich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme darauf aufachten, das Gerat an die richtige Spannung angeschlossen wird.
Vor Befüllen des Tankes ist Ihr ANTARI Nebelgerät immer vom Netz zu trennen.
Achten Sie daraufuf, daß das Nebelgerät stets aufrecht installiert ist.
Wird das Gerät außer Betrieb genommen, ist das Gerät auszuschalten oder vom Netz zu trennen.
Dieses Gerät ist nicht wasser- oder spritzwassergeschützt. Sollte Feuchtigkeit, Flüssigkeit oder Nebelfluid in das Geräteinnere eindringen, trennen Sieitte das Nebelgerät sofort vom Netz und verständigen Sie einen Servicetechniker oder ihren ANTARI-Händler, bevor

Sie das Gerät wieder in Betriebnehmen.

Keine zu wartenden Teile im Geräteinnern. Wartungsarbeiten sind nur vom Ihrem ANTARI-Handler oder qualifizierten Servicetechnikern durchzuführen.

Brandgefahr

Nur für Erwachsene. Das Nebelgerät muß außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.
Richten Sie die Nebelaustrittsdüse niemals direkt auf Personen.
Der Ausstoo des Nebelgerates ist sehr heißt. Halten Sie während des Betriebes einen Sicherheitsabstand von ca. 60 cm zur Austrittsdüse ein.
Installieren Sie das Nebelgerät an einem gut belufteten Ort. Niemals die Lufungsschlitze verdecken. Um eine ausreichende Beluftung zu gewährleisten, halten Sieitte einen Mindestabstand von 20 cm um und über dem Gerät ein.
Richten Sie die Austrittsdüse niemals auf offene Flammen.
Die Austrittduse wird während des Betriebes sehr heißt (300^) . Für leicht entflammbare Materialien muß ein Mindestabstand von 50 cm zur Austrittsduse eingehalten werden.
Lassen Sie Ihr ANTARI Nebelgerät vor Reinigungs- und Wartungsarbeiten abkühlen. Explosionsgefahr
Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter das Nebelfluid.

Bitte beachten Sie alle auf dem Gehäuse Ihres ANTARI NEBELGERÄTES angebrachten Warnhinweise und Anweisungen

Verwenden Sie ausschließlich hochwertige und von ihrem Handler empfohlene Nebelfluide auf Wasserbasis. Andere Nebelfluide können zum Verstopfen oder Tropfenden Gerätes führen.
Achten Sie unbedingt darauf, daß sich immer eine ausreichende Menge Nebelfluid im Tank befindet. Der Betrieb ohne Nebelfluid führt zu Pumpenschäden und zur Überhitzung des Heizelementes.
Sollte Ihr ANTARI Nebelgerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie esitte sofort ab. Entleeren Sie den Tank vollständig, verpacken Sie das Gerät sorgfältig (ambesten in der Originalverpackung) und schicken Sie es bei Ihrem ANTARI-Handler ein.
Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.
Trinken Sie niemals Nebelfluid. Sollte es davon noch einmal verschlucht werden, konsultieren Sieitte sofort einen Arzt.Sollte die Haut oder die Augenomal mit Nebelfluid in Berührung kommt,itte sorgfaltig mit Wasser auswaschen.

Ausbucken & auf Transportschäden untersuchen

Öffnen Sie den Außenkarton und stellen Sie sicher, daß alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfrei zustand eingetroffen sind. Beachten Sie den Abschnitt "Features", um festzustellen, welche Teile zu ihrem Modell gehören. Sollte irgend ein Teil fehlen, setzen Sie sichitte mit ihrem ANTARI- Handler in Verbindung.itte vergewissern Sie sich vor der ersten Inbetriebnahme Ihres ANTARI Nebelgerätes, daß kein schwerwiegender Transportschaden vorliegt. Sollte das Gehäuse oder das Netzkabel beschädigt sein, Gerät nicht an das Netz anschließen und einschalten, sondern ihren ANTARI- Handler um Rat Fragen.

Inbetriebnahme

Entfernen Sie jegliches Verpackungsmaterial vom Versandkarton.
Vergewissern Sie sich, daß alle Schaumstoff- und Plastikeinlagen entfernt wird, insbesondere in der Höhe der Austrittsdüse.
Installieren Sie das Nebelgerät auf einer ebenen Oberfläche und schrauben Sie den Deckel des Fluidtankes ab.
Füllen Sie den Tank mit ANTARI Nebelflüssigkeit oder anderen hochwertigen Nebelfluids auf Wasserbasis. Alle anderen Fluidarten können Beschädigungen am Gerät zur Folge haben. Nach dem Befüllen verschreiben Sie den Tankitte wieder mit dem Deckel.

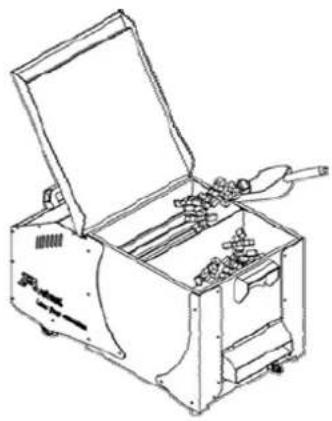

Füllen Sie den Eisbehälter mit normalem Crash-Eis oder Trockeneis. Die Fülllenge beträgt maximal 8 kg Crash-Eis.
Schlieben Sie den Deckel wieder und verdrehen Sie den Verschlussknopf, bis der Deckel verschlossen ist.

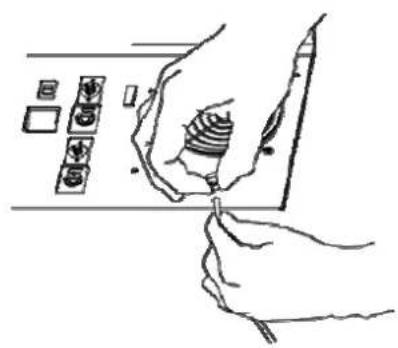

Schlieben Sie das Auslass-Ventil über einen Fluid-Schlauch an einen Auffangbehalter an.
Stecken sie das Fernbedienungskabel fest in die richtige Eingangsbuchse auf der Rückseite des Gerätes ein.

Bedienung

Stecken Sie den Netzstecker in eine geerdete Schukosteckdose ein. Wenn notwendig, schalten Sie den Netzschalter auf der Rückseite des Gerätes auf "ON". Die Aufheizzeit ist beendet, sobald die grüne Lampe auf der Fernbedienung aufleuchtet.
Um den Nebelausstoa auszulosen, drucken Sieitte den entsprechenden Knopf auf der Fernbedienung. Halten Sie den Knopf solange gedrückt, bis der gewünschte Ausstoß erreicht ist.
Die Lampe auf der Fernbedienung wird in dem Maße an- und ausgehen, wie das Gerät wieder aufheizt, um die korrekte Betriebstemperatur zu erreichen.
AUSLAUF-GEFAHR! Der Aufgangbehalter des Gerätes muss regelmäßig entleert werden.
Weitere Informationen zum Betrieb Ihr's ANTARI Nebelgerätes finden Sie unter "Bedienung über eine Fernbedienung".

Wenn Ihr Modell über einen Hängebügel verfügbar, kann das Gerät auf dem Boden oder hängend installiert werden. Wird das Gerät hängend installiert, achten Sieitte darauf, daß der Nebel niemals direkt in das Gesicht einer Person ausgewßen wird. Welche Installationsmethode Sie auch wahlen, achten Sie darauf, daß der Neigungswinkel niemals 15 Grad überschreitet.

Wichtig: Wahrend des Nebelns immer auf die Fluidtankanzeige achten. Der Betrieb eines Nebelgerätes ohne Fluid kann zu irreparablen Schäden Ihres Gerätes führen.

Sollten Sie einen verminderten Ausstooß, Pumpgeräutsche oder überhaupt keinen Ausstooß feststellen, sofort vom Netz trennen. Kontrollieren Sie den Fluidstand, die externe Sicherung, den Anschluß zur Fernbedienung und die Stromversorgung. Sollte nach 30 Sekunden permanenten Druckens des Fernbedienungsknopfes immer noch kein Ausstooß erfolgen, überprüfen Sieitte den Verbindungsschlauch zum Tank und vergewissern Sie sich, daß Fluid hindurchfließen kann. Wenn Sie die Ursache des Problems nicht feststellen konnen, drücken Sieitte nicht weiter die Fernbedienungstaste, da dies zu Schäden am Gerät führen kann. Schicken Sie das Gerät bei Ihr dem ANTARI-Handler ein.

Bedienung über eine Fernbedienung

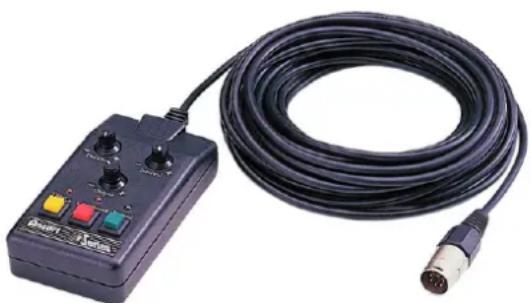

Die Z-8 ist eine Multifunktions-Fernbedienung, mit der sich über ein 25 Fuß-Kabel mit 4-poligem XLR-Stecker das Modell ANTARI ICE-101 fernbedienen lasst.
- Mit dem Intervallknopf kann die Zeit zwischen den Nebelproduktionen eingestellt werden, wenn der Timer aktiviert ist. Der Bereich beträgt 10 Sekunden ~ 250 Sekunden.
- Der zweite Knopf mit der Aufschrift Volume steuert das Volumen desprodukten Nebels. Der Bereich beträgt 0% 100% des Maximaldurchsatzes.
- Der gelbe TIMER-Knopf steuert die Timerfung. Drücken Sie den Knopf, um ihn zu aktivieren. Bei Aktivierung leuchtet das gelbe Licht auf. Durch die Einstellung des Intervallknopfas wird die Zeit zwischen dem Nebelausst (10 ~ 250 Sekunden) eingestellt. Die Dauer des Ausstoes ist auf 15 Sekunden eingestellt. Die Menge kann mit dem Volume-Einstellknopf eingestellt werden, um den Betrag des produzierten Nebels zu steuern.
- Der grüne MANUAL-Knopf bewirkt einen kontinuierlichen Ausstoß mit maximaler Menge, während der Knopf heruntergedrückt bleibt. Wenn er losgelassen wird, stoppt der manuelle Betrieb, und die Maschine keht zur vorherigen Einstellung darüber, d. h. Timer, Continuous oder Stationary.

Reinigen Sie Ihr Nebelgerät regelmäßig, um teure Ersatzteile und hohe Reparaturkosten zu sparen. Wartung

Achten Sie darauf, daß das Nebelfluid nicht verunreinigt wird. Setzen Sie sofort nach Befüllen des Tankes den Deckel des Tankes sowie des Kanister wieder auf. Nach 40 Betriebsstunden wird empfohlen, eine einigungsflüssigkeit bestehend aus 80% destilliertem Wasser und 20% Essig durch das System laufen zu halten. Dadurchlassen sich Ablagerungen im Heizelement vermeiden.itte gehen Sie wie folgt vor:

1. Trennen Sie das Gerät vom Netz und setzen Sie es abkühlen. Schrauben Sie die Austrittsdüse ganz vorne am Gerät ab und wischen Sie die Ablagerungen mit Essig und einer Schlauchbürste aus. Achten Sie darauf, daß sich keine Ablagerungen mehr in der Öffnung befinden.
2. Entleeren Sie den Tank vollständig. Fullen Sie die Reinigungsfluigkeit in den Tank ein. Stecken Sie das Gerä ein und schalten Sie es an.
3. Betreiben Sie das Gerät in gut belufteten Räumen, bis der Tank leer ist.
4. Bringen Sie die Düse wieder an
5. Die Reinigung ist damit abgeschlossen. Füllen Sie den Tank wieder mit Nebelfluid.itte beachten Sie: Alle Nebelgeräte sind aufgrund der Dickflüssigkeit des Nebelfluids und der hohen Verdampfungstemperatur anfällig für Verstopfungen. Nichtsdestotrotz sollte ein

regelmäßig gewartetes Nebelgerät Ihnen jahrelang treue Dienste leisten.

Reinigen Sie das Gerät nur mit einem trockenen Tuch.

Trocken lagern.

Hinweise zur Leistung

Alle Nebelgeräte bilden um die Austrittsdüse Kondenswasser. Beachten Sieitte bei der Installation, daß dies zu Flüssigkeitsansammlungen unterhalb der Austrittsdüse führen kann
Alle Nebelgeräte können während des Betriebes oder bis ca. 1 Minute nach dem das Gerät außer Betrieb genommen wurde, gelegentlich etwas Nebel ausstehen.
Alle Nebelgeräte benötigen nach längerem Dauerbetrieb Betriebspaussen, um wieder auf die korrekte Betriebstempoatur zu kommt. Wahrend diesen Pausen ist kein Nebelausstöß möglich. Wahrend diesen Pausen erlischt die grüne "READY" LED auf der Fernbedienung. Sobald das Gerät wieder einsatzbereit ist, leuchtet die LED.

Bitte bewahren Sie diese Anleitung gut auf

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige XLR-Anschlüsse für den Anschluss an einen DMX-Controller. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

3 Pin XLR

Kontakt Funktion
1	Masse
2	Signal-
3	Signal+

CHARACTERISTIQUES

Alimentation

US model : AC 100-120V, 50 / 60Hz 9.5A

EU model : AC 220-240V, 50 / 60Hz 5A

Antari DMX-Einstellungen

DMX-Einstellungen für Bodennebler mit DMX-Ansteuerung

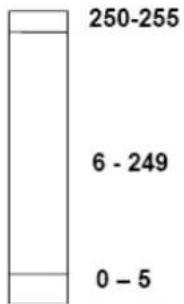

Kanal A

0-5=Aus

6-249 = Ausstobregulierung (5% - 95%)

250 - 255 = Maximaler Nebelausstob (100%)

Das Nebelgerät verfügbar über DMX-Ansteuerung. Dieses Modell lassst sich über einen DMX-Kanal im Ausstoß regulieren. jeder Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255.

Zwischen den Werten 0 und 5 von Steuerkanal A ist das Gerät aus.

Zwischen den Werten 6 bis 249 wird der Nebelausstöß reguliert. Dabei bezieht sich der Wert 6 auf den minimalen Nebelausstöß und 249 auf den maximalen Nebelausstöß. Der Nebelausstöß steigt mit zunehmendem DMX-Wert.

Zwischen den Werten 250 und 255 lauft das Gerät bei maximalem Nebelausstöß.

Bitte beachten Sie, daß wenn das Gerät in dem o.g. Beispiel auf die DMX-Startadresse 124 kodiert wurde, Kanal A genau dieser DMX-Startadresse entspricht.

Im Allgemeinen verfügen DMX-gesteuerte Antari Nebelgeräte über folgende Leistungsdaten::

1. Durchschnittliche Betriebstemperatur = 250°C
2. Intervalldauer bei maximem Nebelausstoc ca. 30 Sekunden
3. Konstanter Nebelausstob bei ca. 30% Nebelausstob (dies entspricht einem DMX-Wert zwischen 70 und 75).

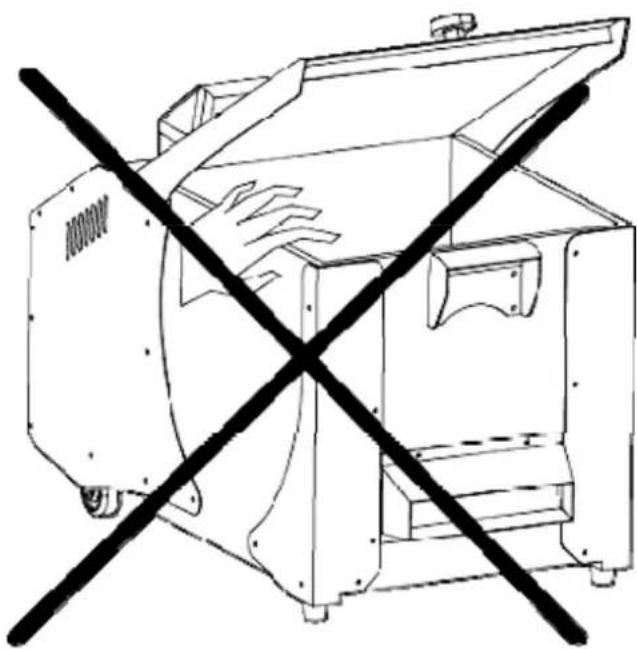

Quetschgefahr!itte Vorsicht beim Offnen und Schlieben des Deckels!

Mode d'emploi

Spannungsversorgung	US model : AC 100-120V, 50 / 60Hz EU model : AC 220-240V, 50 / 60Hz 5A
Gesamtanschlusswert	1130W
Aufwärmzeit	4,5 Minuten (ca.)
Fluidverbrauch	25ml/min
Tankinhalt	2,5l (0,66gal)
Kompatible Nebelflüssigkeit	Antari FLR Light Fog Nebelflüssigkeit Antari FLC Super Light Fog Nebelflüssigkeit
Umgebungstemperaturbereich	0 °C - 40 °C (32 °F-104 °F)
Leistung	43 m²/min
Steuerung	DMX, Timer, manuell
DMX-Kanäle	1 Kanal
Anschluss	IEC (Stromversorgung) XLR 3-pol (DMX)
Maße	L660 B355 H443 mm (L25,98 B13,98 H17,44 inch)
Gewicht	24,4 kg (53,79 lbs)
