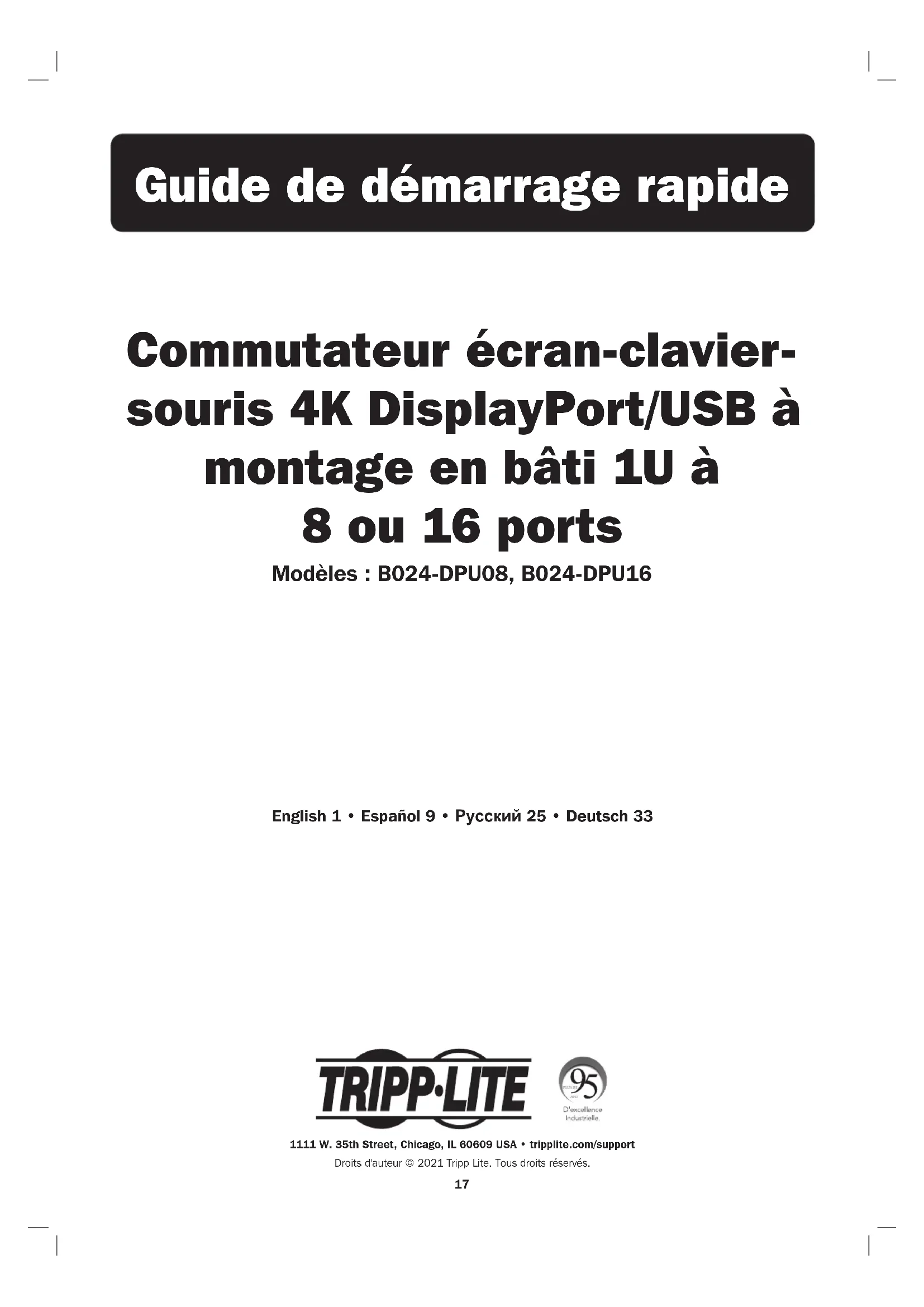

MODE D'EMPLOI B024DPU16 Tripp Lite

Commutateur écran-clavier-souris 4K displayport/usb à montage en bâti 1U à 8 ou 16 ports

Modèles : B024-DPU08, B024-DPU16

Contenu de l'emballage

• Commutateur écran-clavier-souris 4K DisplayPort/USB 3.0 à 8 ou 16 ports
• Cables DisplayPort 1.4 (x2) Cables USB 3.0 (x2) Cables audio (x2) Cable de mise à niveau du micrologiciel
• Talons (x4)
• Adaptateur d'alimentation
• Quincaillerie de montage
• Guide de démarrage rapide

Accessoires en option

Cables DisplayPort de la série P580 Cables A/B reversibles USB 2.0 de la série UR022 Cables audio mini stereo de 3,5 mm de la série P312 - Trousse de cables DisplayPort/USB/audio personalisées P783-0XX-DP Adaptateur de DisplayPort à DVI P134-000

Caractéristiques du produit

B024-DPU08 vue de face

B024-DPU16 vue de face

1 Boutons de sélection des ports 2 Voyants à DEL du port 3 Commutateur de récapération de la mise à niveau du micrologiciel 4 Prise audio

5 Port de mise à niveau de micrologiciel 6 Ports de périphériques USB 3.1 Gen 1 7 Bouton de réinitialisation 8 Voyant à DEL d'alimentation

B024-DPU08 vue arrière

B024-DPU16 vue arrière

9 Borne de mise à la terre 10 Prise d'alimentation 11 Prise audio

12 Ports de la console 13 Ports du commutateur écran-clavier-souris

Montage en bâti - devant

Remarque: Sauf indication contraire, les vis du bâti mentionnées dans les étapes suivantes sont fournies par l'utilisateur. Si des vis supplémentaires sont nécessaires, contacter le fournisseur du bâti.

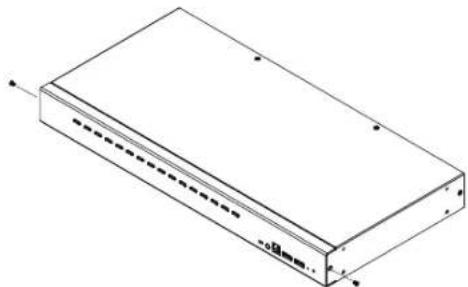

1 Retirer les vis, une du côté gauche et une du côté droit à proximité du devant de l'appareil.

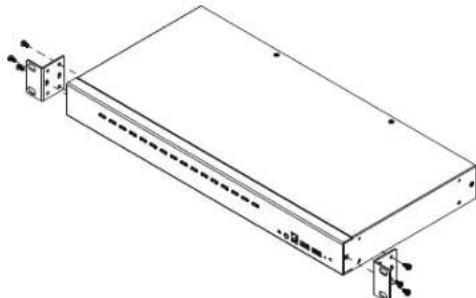

Utiliser les vis à tête hexagonale Phillips M3 x 6 fournies avec la trousse de montage en bati pour fixer les supports pour montage en bati aux côtés se trouvant à proximité du devant de l'appareil.

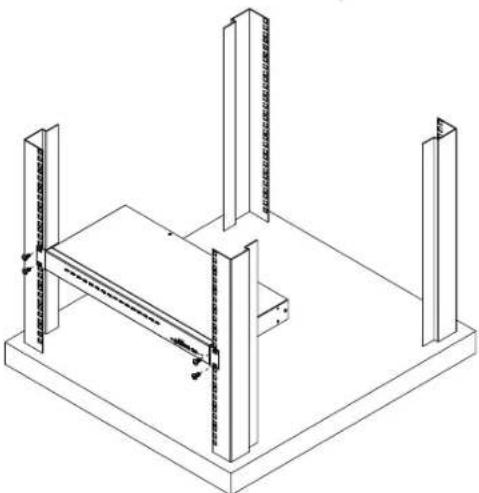

3 Placer le commutateur écran-clavier-souris dans le bati. Le placer pour que les trous dans les supports de montage soient alignés avec les trous dans le bati. Fixer les supports de montage au devant du bati.

Installation à un seul étage

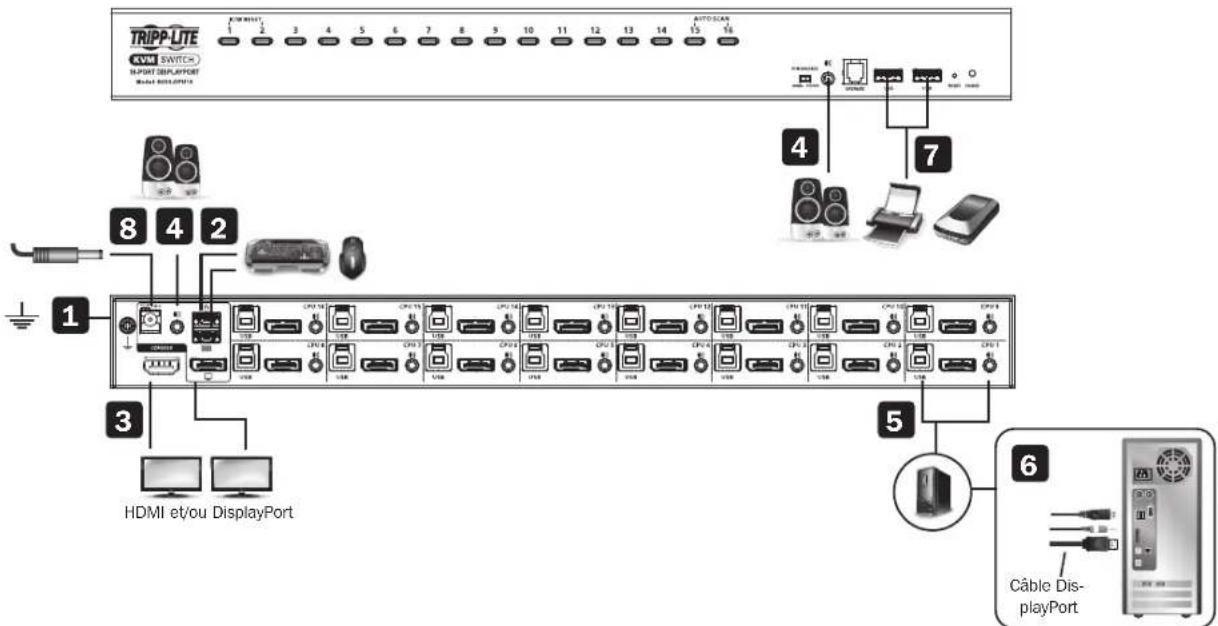

Pour installer le commutateur, consulter le schéma d'installation, puis suivre les étapes suivantes :

1 Mettre le B024-DPU08/B024-DPU16 à la masse en connectant une extrémité d'un fil de mise à la masse à la borne de mise à la masse et l'autre extrémité à un objet mis à la masse approprié. Remarque: Ne pas omettre cette étape. Une mise à la masse appropriée aide à éviter les dommages causés à l'appareil par les surtensions et l'électricité statique. 2 Brancher un clavier USB et une souris USB dans les ports de la console USB depuis la section des ports de la console qui se trouve sur le panneau arrière de l'appareil. 3 Brancher le ou les moniteurs DisplayPort et/ou HDMI dans le ou les ports de la console DisplayPort et/ou HDMI depuis la section des ports de la console qui se trouve sur le panneau arrière de l'appareil, puis mettre le ou les moniteurs sous tension. Remarque: Le B024-DPU08/B024-DPU16 affiche le même contenu de la source sur les moniteurs DisplayPort et HDMI lors que les ports de la console DisplayPort et HDMI sont branchés simultanément. 4 Brancher les haut-parleurs dans les prises audio sur le panneau avant et le panneau arrière de l'appareil. Les haut-parleurs branchés dans le panneau avant ont priorité sur ceux qui sont branchés dans le panneau arrière. 5 Utiliser les ensembles de câbles fournis (câble DisplayPort, câble USB 3.0 et câble audio) avec cet emballage. Brancher le connecteur DisplayPort dans un port DisplayPort disponible dans la section des ports écran-clavier-souris du commutateur (CPU 1, CPU 2, etc.), puis brancher le câble USB 3.0 et le câble audio dans leur port correspondant. Remarque : Vérifier que tous les connecteurs se trouvent dans la même section de ports écran-clavier-souris (tous dans CPU 1, tous dans CPU 2, etc.). 6 Brancher l'autre extrémité du câble DisplayPort, du câble USB 3.0 et du câble audio dans leur port respectif sur l'ordinateur. Répéter les étapes 5 et 6 pour les autres ordinateurs à installer. 7 (Facultatif) Brancher les périphériques USB dans les ports USB Type-A dans la section du concentrateur de périphériques USB 3.1 Gen 1 qui se trouve sur le panneau avant de l'appareil. 8 Brancher l'adaptateur d'alimentation fourni avec le commutateur dans une source d'alimentation CA, puis brancher l'adaptateur d'alimentation dans la prise de courant du commutateur. Le B024-DPU08/B024-DPU16 est maintenant sous tension. 9 Mettre les ordinateurs sous tension.

Fonctionnement

Le B024-DPU08/B024-DPU16 offre quatre méthodes de sélection des ports pour accéder aux ordinateurs sur l'installation : une commutation manuelle, un système de menus d'affichage à écran, des touches rapides et des commandes RS-232. Pour des informations détaillées, consulter le manuel de l'utilisateur du B024-DPU08/B024-DPU16, disponible en visitant triplite.com/support/downloads.

Commutation manuelle

Utiliser les boutons-poussoirs du panneau avant pour passer manuellement à un port.

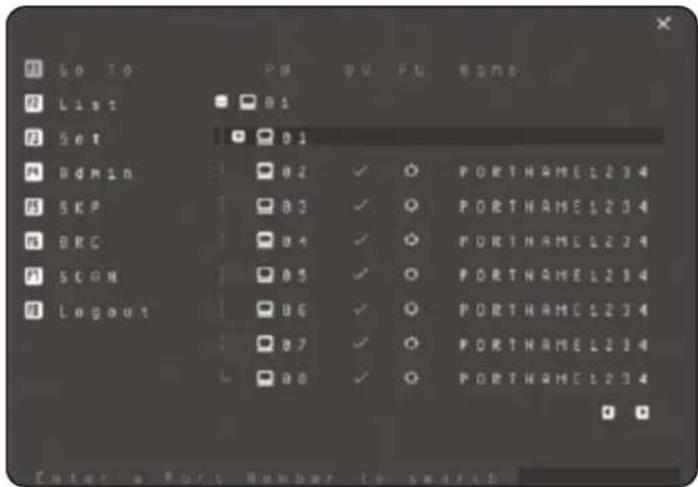

Affichage à l'écran (commutation de port)

L'affichage à l'écran est une méthode à base de menus où la souris et le clavier sont actifs pour gérer le contrôle de l'ordinateur et les opérations de commutation. Toutes les procédures commencent par le menu principal de l'affichage à l'écran.

Touche rapide de défaut de l'affichage à l'écran : Appuyer à deux reprises sur la touche [Scroll Lock] pour afficher l'affichage à l'écran. Si c'est la première fois que l'affichage à l'écran est exécuté ou si la fonction mot de passe n'a pas été configurée, appuyer simplement sur [Enter].

Pour se connecter en tant qu'administrateur, utiliser le nom d'utilisateur et le mot de passe par défaut : administrator/password. Pour plus d'informations, consulter le manuel de l'utilisateur du B024-DPU08/B024-DPU16, disponible en visitant triplite.com/support/downloads.

Mode de réglage des touches rapides

Le mode de réglage des touches rapides est utilisé pour configurer les fonctions sur le commutateur. Suivre les étapes ci-dessous pour appeler le mode de réglage des touches rapides et effectuer une fonction de touches rapides.

1. Appuyer et retenir la touche [Num Lock].
2. Appuyer sur la touche [-], puis la relâcher.
3. Relâcher la touche [Num Lock].
4. Appuyer sur la touche rapide pour effectuer la fonction désirée. Consulter le tableau ci-dessous pour la fonction.

Tableau Résumé du mode de réglage des touches rapides

Touche Fonction
[numéro d'identification du port][Enter]	Permet de commuter la mise au point du commutateur écran-clavier-souris, de l'audio et de l'USB directement à l'ordinateur qui correspond à ce numéro d'identification du port (B024-DPU08:1-8/B024-DPU16:1-16).
[numéro d'identification du port][K][Enter]	Permet de commuter la mise au point du commutateur écran-clavier-souris et de l'audio directement à l'ordinateur qui correspond à ce numéro d'identification du port (B024-DPU08:1-8/B024-DPU16:1-16).
[numéro d'identification du port][U][Enter]	Permet de commuter la mise au point uniquement de l'USB directement à l'ordinateur qui correspond à ce numéro d'identification du port (B024-DPU08:1-8/B024-DPU16:1-16).Remarque: Cette fonction de touches rapides fonctionne sur uniquement sur une installation à un seul étage.
[A][Enter] Lance Auto	Scan. La mise au point du commutateur écran-clavier-souris revient par cycle de port à port à des intervalles par défaut de 5 secondes.
[F1] Permet de configurer le système d'exploitation du port à Windows.
[F2] Permet de configurer le système d'exploitation du port à Mac.
[F3] Permet de configurer le système d'exploitation du port à Sun.
[M] Permet d'activier/désactiver l'émulation de la souris.

Garantie limitée de 1 an
