MK2160AZ - Four à micro-ondes JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four à micro-ondes encastrable
Marque	JENN-AIR
Modèle	MK2160AZ
Alimentation électrique	120 V, 60 Hz, CA seulement, 15 ou 20 A
Protection recommandée	Fusible temporisé ou disjoncteur
Hauteur d'ouverture d'encastrement	17" à 17½" (43,2 à 43,5 cm)
Largeur d'ouverture d'encastrement	Variable selon la trousse de garniture (27" ou 30")
Profondeur minimale d'ouverture	18" (45,7 cm) avec prise affleurante ; 21" (53,2 cm) sans
Dégagement au-dessus de l'ouverture	Au moins 2" (5,1 cm)
Dégagement sous le plancher	Au moins 1¼" (3,2 cm) ou 3" (7,6 cm) au-dessus d'un four
Poids	Environ 25 kg (estimation)
Fonctions principales	Cuisson, décongélation, réchauffage, programmes automatiques
Type de commande	Électronique avec affichage numérique
Capacité intérieure	Environ 1,5 pi³ (42 L) (estimation)
Puissance micro-ondes	Environ 900 W (estimation)
Sécurité	Liaison à la terre, verrouillage de porte, arrêt automatique
Matériau	Acier inoxydable, porte en verre
Installation	Encastrable au-dessus d'un four ou dans un placard
Pièces fournies	Cadre de garniture, vis, espace d'évacuation inférieur, tringles
Entretien	Nettoyer avec un chiffon humide, ne pas utiliser de produits abrasifs
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - MK2160AZ JENN-AIR

Quelle est l'alimentation électrique requise pour le four à micro-ondes MK2160AZ ?

L'appareil nécessite une alimentation de 120 V, 60 Hz, CA, sur un circuit de 15 ou 20 A protégé par un fusible ou un disjoncteur. Un circuit distinct est recommandé.

Comment préparer l'ouverture d'encastrement pour l'installation ?

Il faut déterminer l'axe central sur le plancher de l'ouverture, puis positionner l'espace d'évacuation inférieur en alignant les flèches centrales. Percer des avant-trous avec un foret de 7/64" aux emplacements marqués.

Quelles sont les dimensions de l'ouverture d'encastrement pour ce modèle ?

Hauteur : 17" à 17½" (43,2 à 43,5 cm). Largeur : selon la trousse de garniture (27" ou 30"). Profondeur minimale : 18" (45,7 cm) avec prise affleurante, 21" (53,2 cm) sans.

Puis-je installer ce micro-ondes au-dessus d'un four encastré ?

Oui, à condition qu'il y ait un dégagement d'au moins 3" (7,6 cm) entre le plancher du micro-ondes et le dessus du four inférieur.

Comment brancher le four à micro-ondes à la terre ?

Utilisez la fiche à 3 broches fournie et branchez-la dans une prise correctement mise à la terre. Ne retirez pas la broche de terre et n'utilisez ni adaptateur ni rallonge.

Que faire si le cordon d'alimentation est trop court ?

Ne pas utiliser de rallonge. Faites installer une prise de courant à proximité par un électricien qualifié.

Comment fixer le cadre de la trousse de garniture ?

Placez le cadre sur l'ouverture, percez quatre avant-trous à 45° dans les angles, puis fixez avec les vis longues fournies. Ne pas trop serrer pour éviter d'endommager le cadre.

Quels outils sont nécessaires pour l'installation ?

Ruban à mesurer, perceuse, crayon, foret de 7/64", tournevis Phillips.

Comment entretenir le four à micro-ondes ?

Nettoyez l'intérieur et l'extérieur avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs. Consultez le manuel pour des instructions détaillées.

Où trouver les pièces détachées pour ce modèle ?

Contactez le service client de Jenn-Air ou un revendeur agréé. Référencez le modèle MK2160AZ pour commander des pièces.

MODE D'EMPLOI MK2160AZ JENN-AIR

Garniture encastrée pour modèles MK2167, MK2160

Homologation UL pour utiliseation au-dessus de tous les fours encastrés électriques ou gaz, jusqu'à 30" (76,2 cm) de largeur

Table of Contents / Table des matieres

Outillage et pieces. 7

Exigences d'emplacement 7

Dimensions nécessaires de l'ouverture d'encastrement. 8

Dimensions du cadre de la trousse de garniture 8

Preparation du four à micro-ondes. 9

Preparation de l'ouverture d'encastrement 10

Installation du four à micro-ondes 11

Installation du cadre de la trousse de garniture 12

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

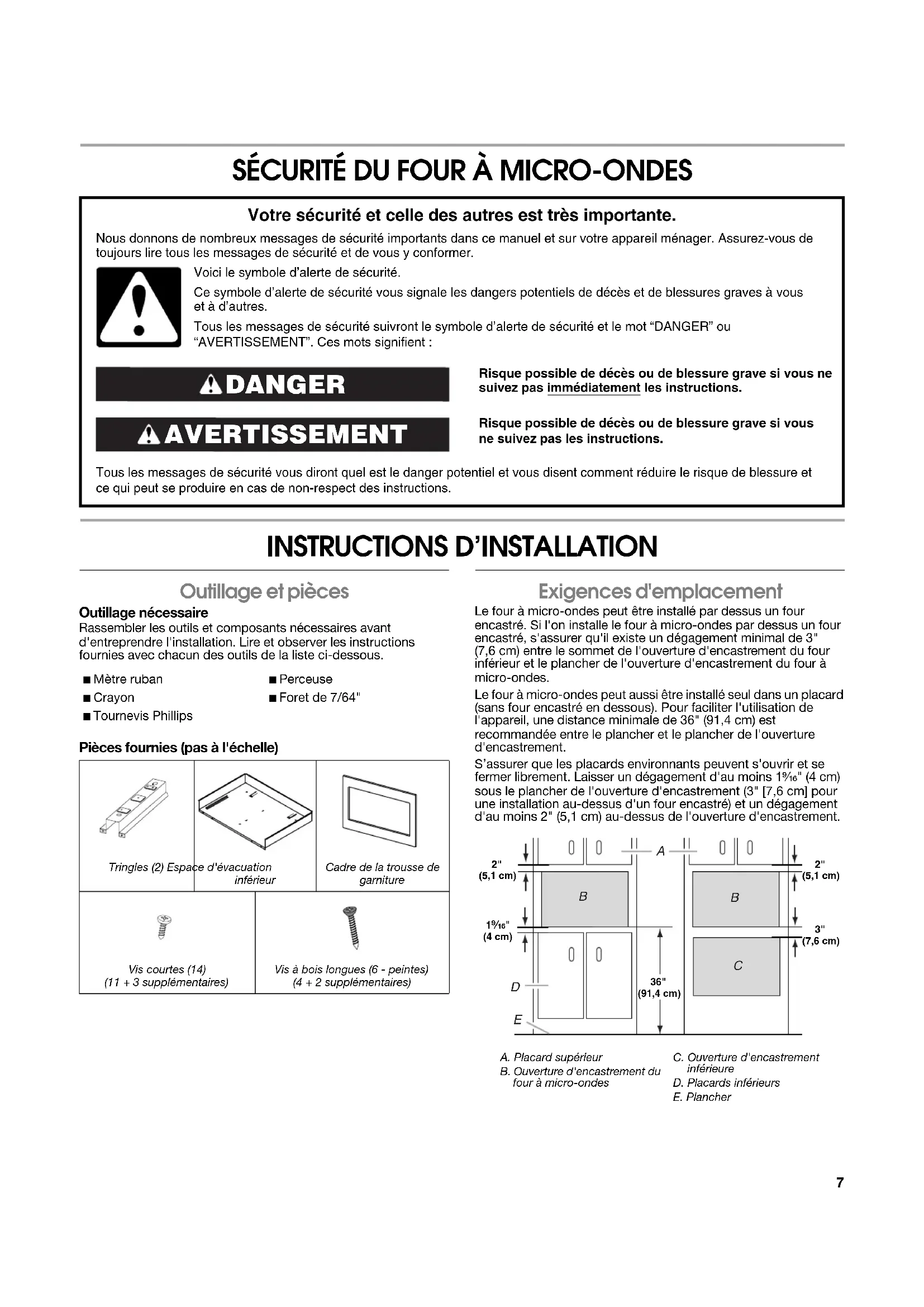

INSTRUCTIONS D'INSTALLATION

Outillage et pieces

Outillage nécessaire

Rassembler les outils et composants nécessaires avant d'entreprenevre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Metre ruban
Perceuse
Crayon
Foret de 7/64"
Tournevis Phillips

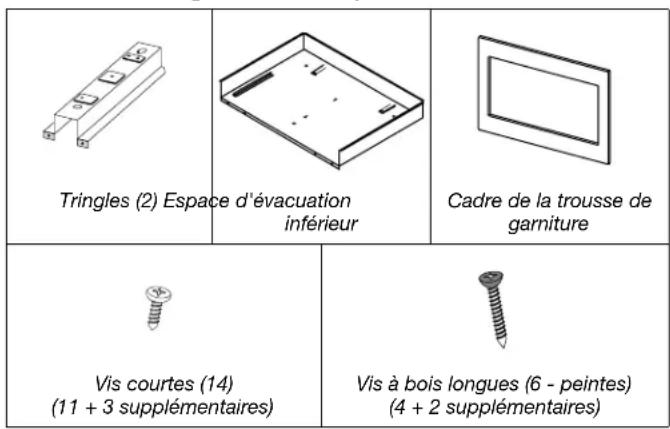

Pièces fournies (pas à l'échelle)

Exigences d'emplacement

Le four à micro-ondes peut être installé par dessus un four encastré. Si l'on installe le four à micro-ondes par dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3" (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.

Le four à micro-ondes peut aussi être installé seul dans un placard (sans four encastré en dessous). Pour faciliter l'utilisation de l'appareil, une distance minimale de 36^ (91,4 cm) est recommendée entre le plancher et le plancher de l'ouverture d'encastrement.

S'assurer que les placards environnants peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 1% [4 cm] sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement.

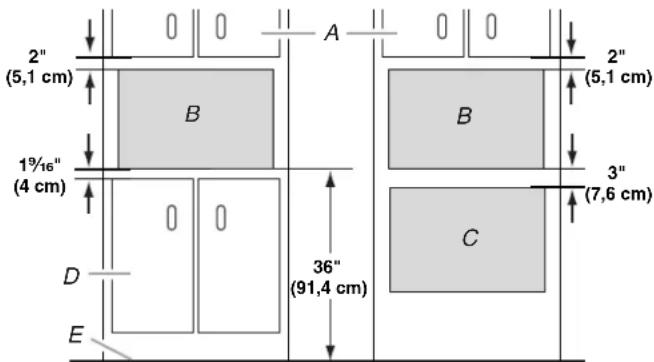

A. Placard supérieur
B. Ouverture d'encastrement du four à micro-ondes

C. Ouverture d'encastrement inférieure
D. Placards inférieurs
E. Plancher

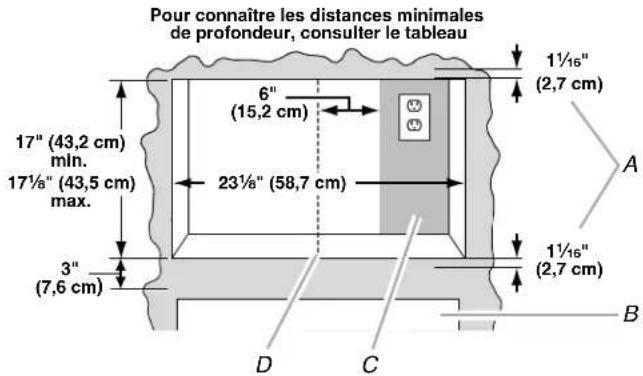

Dimensions nécessaires de l'ouverture d'encastrement

A. Dépassement du cadre de la trousse de garniture
B. Ouverture pour le four inférieur
C. Zone recommandee pour l'emplACEMENT de la prise de courant (pas moins de 6^ [15,2 cm] jusqu'à la droite de l'axe central de l'ouverture d'encastrement)
D. Axe central de l'ouverture d'encastrement

Emplacement de la prise de courant	Profondeur minimale
Dans la zone recommandée	18" (45,7 cm) avec la prise de courant en affleurement;21" (53,2 cm) avec la prise de courant sans affleurement
Hors de la zone recommandée	19½" (49,5 cm) avec la prise de courant en affleurement;22½" (57,2 cm) avec la prise de courant sans affleurement

REMARQUES :

Les critères de profondeur dépendent de dimensions de la prise de courant et de son emplacement (selon qu'elle se trouve ou non dans la zone recommandaee). Voir l'illustration et le tableau ci-dessus.
La dimension de hauteur est critique : 17" (43,2 cm) au minimum, 17½" (43,5 cm) maximum.
La mesure de largeur peut etre modifiee de ± 1 / 16" (2 mm).
La dimension minimale de 3" (7,6 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes.
Le cadre de la trousse de garniture dépasse de 1^1 / 16 (2,7 cm) au-dessus et au-dessous de l'ouverture d'encastrement.

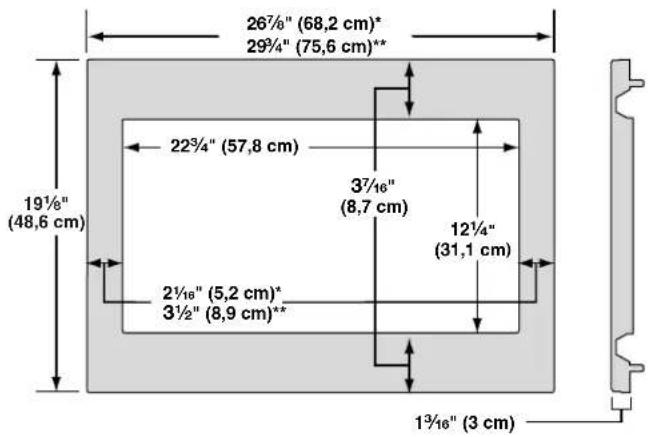

Dimensions du cadre de la trousse de garniture

*Trousse de garniture de 27" (68,6 cm)

**Trousse de garniture de 30" (76,2 cm)

Spécifications électriques

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Nécessaire:

• Une alimentation électrique de 120 volts, 60 Hz, CA seulement, 15 ou 20 ampères, protégée par unFuse ou un disjoncteur.

Recommendé :

Un fusible temporisé ou un disjoncteur temporisé.
■ Un circuit distinct exclusif à ce four à micro-ondes.

INSTRUCTIONS DE LIAISON à LA TERRE

Pour tout apparéil menager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de chic électrique car le courant électrique dispose d'un itinéraire direct d'acheminement à la terre. Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT: L'utilisation incorrekte du dispositif de liaison à la terre peut susciter un risque de chocolélectrique. L'utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n'est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié.

Ne pas utiliser un cable de rallonge. Si le cordon de courant électrique est trop court, demander à un electricien ou un technicien qualifié d'installer une prise de courant à proximé du four à micro-ondes.

CONSERVEZ CES INSTRUCTIONS

Préparation du four à micro-ondes

1. Debrancher le four à micro-ondes avant de poursuivre l'installation.
2. Retirer les articles à l'intérieur du four à micro-ondes - le cas échéant.

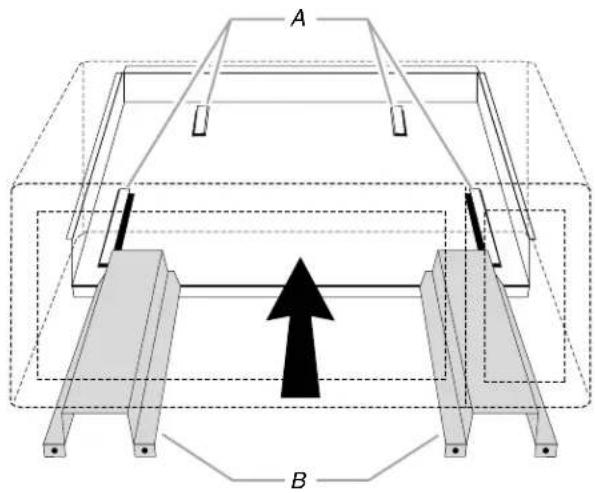

3. Placer avec précaution le four à micro-ondes sur son sommet en orientant la porte vers l'avant (vers l'installateur).
4. Aligner les deux tringles sur le plancher du four à micro-ondes tel qu'illustré en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

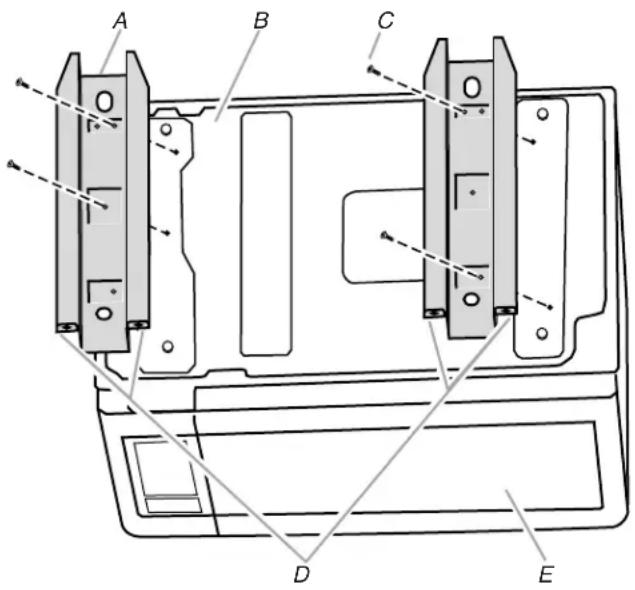

A. Tringles (2)
B. Plancher du four à micro-ondes
C. Vis courtes (4)
D. Rebords
E. Porte

1. Fixer les tringles au plancher du four à micro-ondes à l'aide de quatre vis courtes.

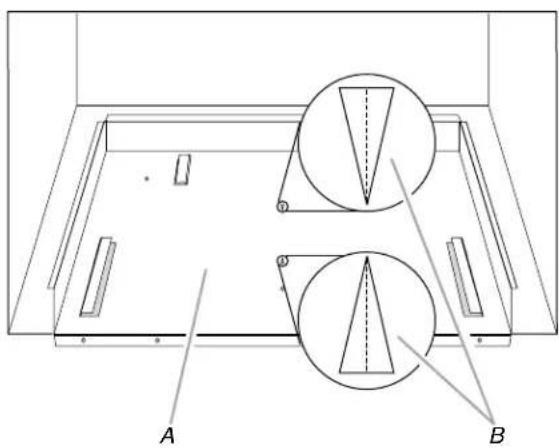

Préparation de l'ouverture d'encastrement/dans le placard

1. Determininer et marquer l'axe central sur le plancher de l'ouverture d'encastrement.
2. Positionner l'espace d'évacuation inférieur dans l'ouverture en faisant reposer le rebord contre l'avant inférieur de l'ouverture.

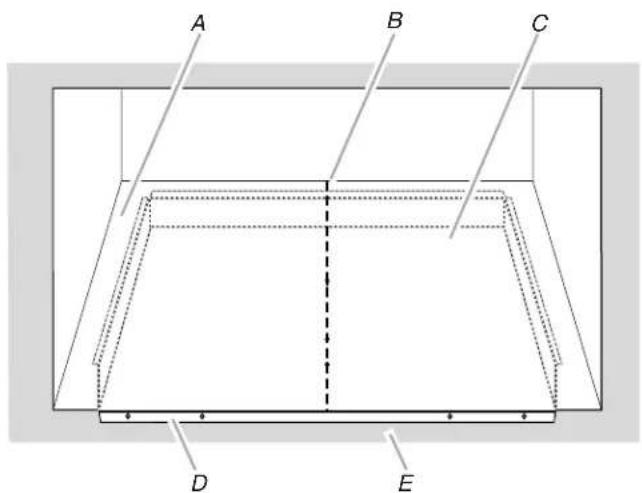

A. Plancher de l'ouverture d'encastrement
B. Axe central
C. Espace d'évacuation inférieur

D. Rebord de l'espace d'évacuation inférieur

E. Avant

1. Aligner les flèches centrales de l'espace d'évacuation inférieur avec l'axe central illustré à l'étape 1 ci-dessus.

A. Espace d'évacuation inférieur
B. Flèches centrales alignées avec l'axe central

1. Marquer l'emplacement des trois trous de montage à travers l'espace d'évacuation inférieur sur le plancher de l'ouverture d'encastrement.

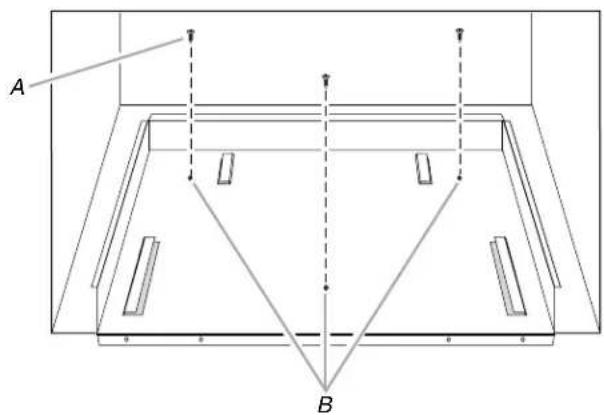

A. Vis courtes (3)
B. Trous de montage de l'espace d'évacuation inférieur

1. À l'aide d'un foret de 7/64", percER des avant-trous dans les trois trous indiqués à l'étape 4.
2. RÉaligner et installer l'espace d'évacuation inférieur avec les trois vis courtes.
3. À l'aide d'un foret de 7/64", percér des avant-trous dans l'avant inférieur de l'ouverture d'encastrement/dans le placard en passant par les quatre trous de montage du rebord de l'espace d'évacuation inférieur.

A. Rebord de l'espace d'évacuation inférieur
B. Trous de montage

Installation du four à micro-ondes

1. Remetre le four a micro-ondes à l'endetroit avec précaution.
2. Placer le four à micro-ondes à proximé de l'ouverture d'encastrement.

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

1. Brancher le four à micro-ondes.
2. Aligner les tringles avec les rails de guidage sur l'espace d'évacuation inférieur.

A. Rails de guidage
B. Tringles

1. Réinsérer le four à micro-ondes dans la cavité pour le remettre en place. Les trous de montage des extrémites de tringles et du rebord de l'espace d'évacuation inférieur s'alignent contre la partie inférieure avant de l'ouverture d'encastrement/dans le placard.

2. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans le placard en installerant quatre vis courtes dans les trous de montage.

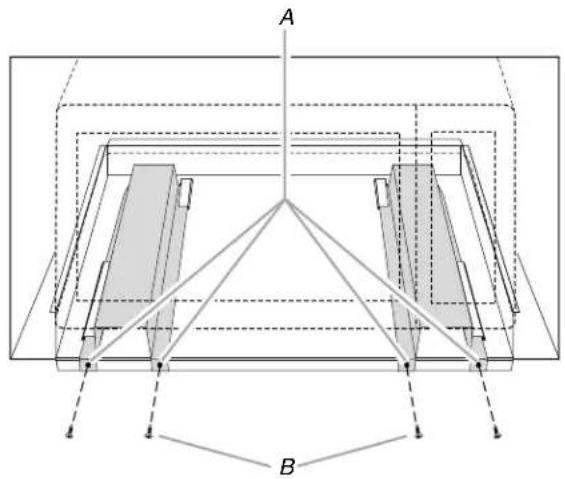

A. Trous de montage
B. Vis courtes (4)

Installation du cadre de la trousse de garniture

1. Placer le cadre de la trousse de garniture sur l'ouverture, de sorte que les languettes inférieures reposent sur le plancher de l'ouverture, tel qu'illustré.

A. Avant du cadre de la trousse de garniture
B. Languettes (supérieure et inférieure)
C. Plancher de l'ouverture d'encastrement/dans le placard

1. Tout en maintainant le cadre de trousse de garniture en place, utiliser un foret de 7/64" pour percer quatre avant-trous dans l'avant de l'ouverture d'encastrement/dans le placard à travers les rails de guidage des trousers de montage, dans les angles supérieurs et inférieurs du cadre de trousse de garniture.

REMARQUES :

• Les trous sont percés de haut en bas, et de bas en haut à un angle d'environ 45^ .
  Pour éviter d'endommager le cadre de la trousse de garmiture, ne pas trop serrer les vis.

A. Cadre de la trousse de garniture
B. Rail de guidage du trou de montage

d'encastrement

C. Vis à bois longues (4 - peintes)
D. Plafond de l'ouverture

1. Fixer le cadre de trousse de garniture à l'ouverture d'encastrement/dans le placard en installerant quatre vis à bois longues (peintes) dans les avant-trous percés à l'étape 2 cédessus.

L'installation est maintainant terminée. Réinstaller tous les articles qui auraient ete retires de la cavity du four a micro-ondes.

Conserver ces Instructions d'installation pour une éventuelle réutilisation ultérieure.
