MODE D'EMPLOI Amadea 116 QLIMA

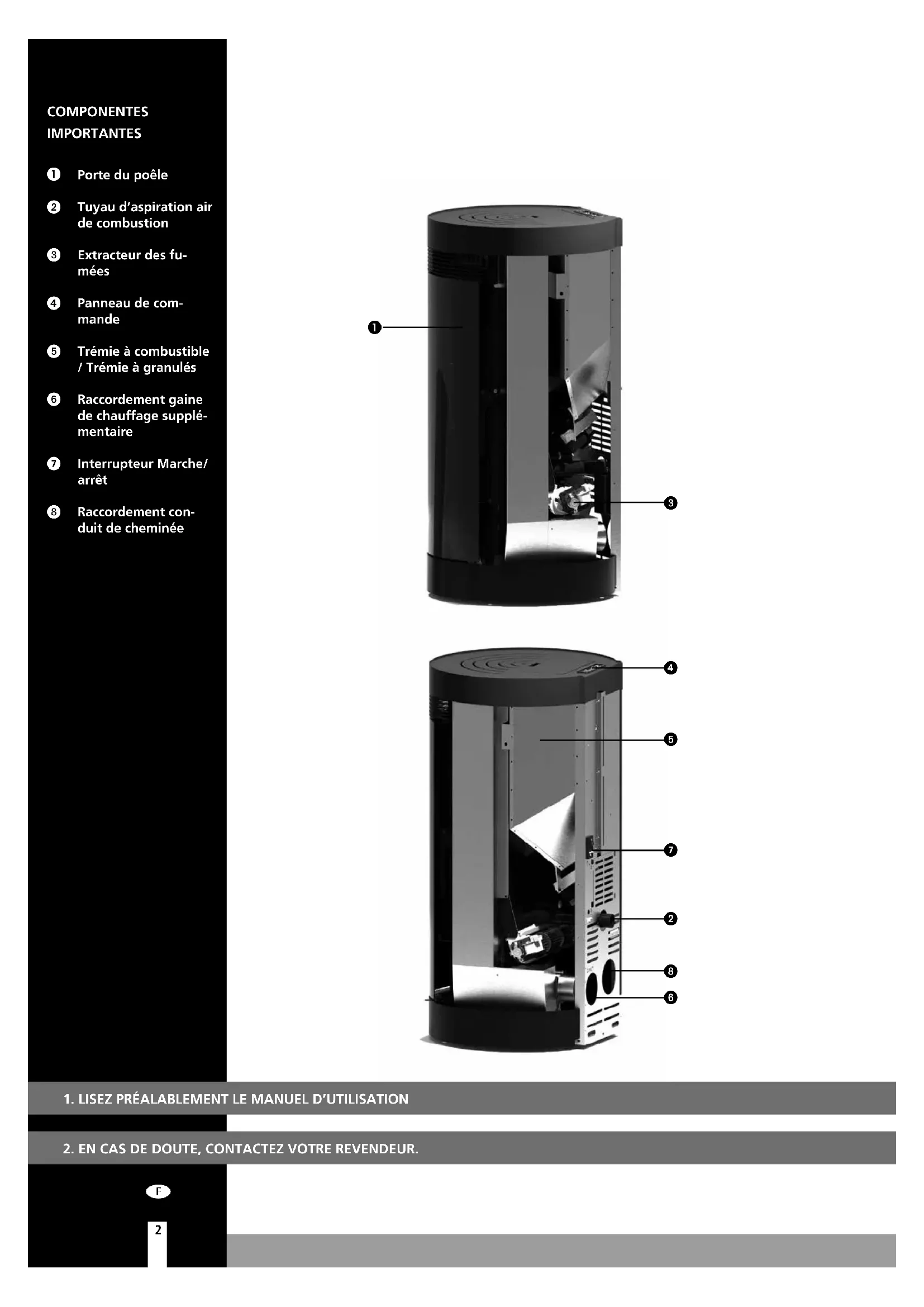

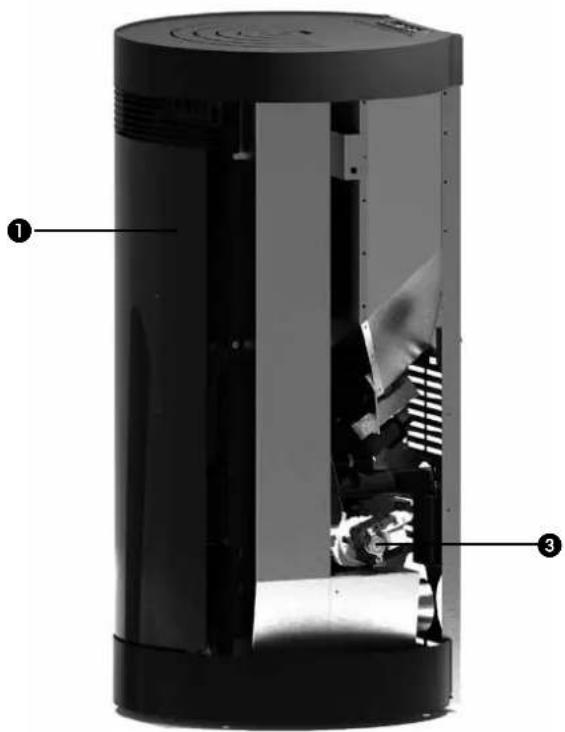

COMPONENTES IMPORTANTES Porte du poêle Tuyau d’aspiration air de combustion Extracteur des fu- mées Panneau de com- mande Trémie à combustible / Trémie à granulés Raccordement gaine de chauffage supplé- mentaire Interrupteur Marche/ arrêt Raccordement con- duit de cheminée

Madame, Monsieur, Toutes nos félicitations pour l’achat de votre poêle. Vous venez d’acquérir un produit de haute qualité qui vous procurera confort et plaisir pendant de longues années, à condition de l’utiliser de façon responsable et correcte. Pour assurer à votre produit de chauffage une durée de vie et une sécurité d’utilisation maximum, lisez attentivement ce manuel avant utilisation et conser- vez-le pour pouvoir le consulter ultérieurement. Nous vous informons que le fabricant garantit votre appareil pendant 24 mois sur tous les matériaux et éventuels défauts de fabrication. Nous vous souhaitons beaucoup de confort avec votre poêle ! Cordialement, PVG Holding b.v. Service Clients

3.1 À faire avant et pendant la première mise en service

4. MODALITÉS DE FONCTIONNEMENT

4.1 Allumage du poêle

4.4 Modification de la puissance de chauffage réglée

4.5 La température ambiante atteint la température définie (température définie)

4.6 Modification du réglage de la température ambiante

4.7 Extinction du poêle

4.8 Commande à distance

4.9 Menu des fonctions

4.10 Connexion Wi-Fi

4.11 Chauffage d’une autre pièce avec gaine supplémentaire

5.2 Remplissage de la trémie de granulés

6.1 Opérations d’entretien par l’utilisateur

6.2 Nettoyer les surfaces intérieures et extérieures du poêle

6.3 Nettoyer la vitre

6.4 Nettoyer l’âtre et cendrier

6.5 Nettoyage de l’échangeur de chaleur

6.6 Nettoyage du foyer

6.7 Vérification de l’étanchéité de la porte coupe-feu

6.8 Nettoyage de la trémie à granulés et de la vis en auge

6.9 Nettoyage du tube d’alimentation de pellets

6.10 Opérations d’ entretien par un technicien agrée

8.1 Réinitialisation lors d’une panne

8.2 Liste des pannes

Toutes les illustrations auxquelles il est fait référence dans ce manuel se trouvent à la fin du manuel.

NOTE! Toutes les images de ce manuel et sur l’emballage ne sont pas contractuelles, elles ont uniquement une fonction d’illustration. Votre appareil peut être différent de celui des illustrations. Le non respect des instructions comme mentionnées dans ce manuel peut provoquer des situations dangereuses et annule l’application de la garantie. Installez cet appareil uniquement s’il est conforme aux normes, lois et règlementations locales/nationales. Ce poêle est prévu pour le chauffage de pièces dans des maisons résiden- tielles et convient uniquement à des situations domestiques normales, en intérieur dans un salon, une cuisine et/ou un garage, à condi- tion qu’ils soient secs. N’installez pas le poêle dans des chambres ou des salles de bain. Pour que votre appareil soit performant et pour votre sécurité, il est extrêmement impor- tant que le poêle soit installé correctement. Pour cela :

• Ce poêle doit être installé par un techni- cien agréé en chauffage et génie clima- tique. La garantie est seulement applicable si le poêle est installé par un professionnel agréé. Les instructions d’utilisation figu- rant dans ce manuel peuvent varier selon la législation locale et/ou régionale. Si c’est le cas, la règle la plus contraignante

s’applique. Le fabricant et le revendeur déclinent toute responsabilité si l’installa- tion de l’appareil n’est pas en conformité avec les lois et règlementations locales et/ ou en cas de ventilation incorrecte et/ou d’utilisation inappropriée de l’appareil.

• Le poêle doit être installé dans une pièce où la conception du bâtiment et l’utilisa- tion de la pièce n’entravent en aucun cas sa sécurité d’utilisation. Si vous rencontrez des problèmes avec votre poêle ou si vous avez des difficultés avec la compréhension de ce manuel contactez systé- matiquement votre revendeur.

• La combustion du bois a besoin d’oxygène (donc d’air). Veillez à ce que le conduit d’arrivée d’air de combustion puisse toujours aspirer de l’air frais de l’extérieur.

• Ne couvrez jamais les entrées et sorties d’air de l’appareil. Vérifiez fréquemment l’absence de saletés dans la prise d’air.

• Utilisez un équipement adéquat pour transporter le poêle. Le non respect de cette recommandation peut conduire à des blessures corporelles et/ou un endom- magement du poêle.

• Ne placez aucun objet et/ou matériaux in- flammables à moins de 200 mm des côtes et à moins de 100 mm de l’arrière du poêle et à moins de 800 mm de l’avant de poêle.

• Gardez une distance suffisante de 100 mm entre les parois ininflammables et les cô-

tés/parties arrière du poêle.

• La surface du poêle peut être très chaude lorsqu’il est allumé. Ne laissez JAMAIS des enfants seuls dans la pièce avec le poêle. Surveillez les enfants et assurez-vous qu’ils ne jouent pas avec le poêle.

• Ce poêle ne doit pas être utilisé par des en- fants, ni par des personnes dont la mobi- lité, les capacités sensorielles ou mentales sont limitées, ni par des personnes sans expérience ni connaissances de l’appareil, sauf si une personne responsable de leur sécurité leur a confié et expliqué le fonc- tionnement du poêle. Ne laissez jamais les personnes susmentionnées près de l’em- ballage sans surveillance. Les matériaux de l’emballage représentent un risque d’étouffement.

• Les enfants de moins de 3 ans doivent être tenus à l’écart à moins d’une surveillance continue.

• Les enfants entre 3 et 8 ans ne peuvent mettre en marche ou arrêter l’appareil qu’à condition que celui-ci ait été placé ou installé dans sa position de fonctionnement normale prévue et qu’ils soient surveillés ou aient reçu les consignes concernant l’utilisation de l’appareil de manière sécurisée et qu’ils comprennent les risques impliqués.

• Les enfants entre 3 et 8 ans ne doivent pas brancher l’appareil, le régler, le nettoyer ou effectuer l’entretien.

• La surface du poêle peut être très chaude lorsqu’il est allumé. Utilisez une protec- tion personnelle calorifuge telle que des gants de protection résistants à la chaleur

lorsque vous utilisez le poêle.

• Pendant l’installation et l’entretien de la poêle, utilisez toujours les moyens de pro- tection nécessaires, comme des lunettes de sécurité, des gants, etc...

• Soyez prudent lorsque vous remplissez la trémie du poêle avec des granulés alors que le poêle est (encore) chaud. Veillez à ce que le sac de granulés ne puisse pas prendre feu.

• Soyez prudents si vos vêtements sont in- flammables, ils peuvent s’enflammer s’ils entrent en contact avec le foyer du poêle.

• N’utilisez jamais de solvants inflammables dans la pièce où le poêle est allumé. Évitez le risque d’incendie en retirant de la pièce tous les solvants inflammables et les maté- riaux combustibles.

• Le poêle est lourd. Avant son installation, faites vérifier la capacité de charge de votre sol par un expert.

• Utilisez uniquement des granulés de bois de bonne qualité exempts de résidus de colle, de résine ou d’adjuvant. Diamètre 6 mm. Longueur max. 30 mm.

• N’utilisez pas d’autres combustibles que les granulés de bois recommandés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l’alcool, l’essence, le gasoil, les déchets ou rebuts, etc. sont inter- dits.

• L’utilisation de mauvais combustible, de combustible humide ou peint peut provo- quer la formation de condensation et/ou de suie dans le conduit de fumée ou dans

le foyer du poêle. Ceci réduit les perfor- mances du poêle et peut provoquer des situations dangereuses.

• Faites ramoner et nettoyer régulièrement le conduit de fumée en respectant la légis- lation locale ou les prescriptions de votre assurance. En l’absence de législation et/ ou prescription d’assurance, veillez à ce que tout le système (y compris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poêle de fa- çon intensive, faites nettoyer la totalité du système (y compris le conduit de fumée) plus fréquemment.

• N’utilisez pas le poêle comme barbecue. Ne branchez qu’un seul poêle par conduit de fumée sinon des situations dangereuses peuvent se produire. Ce poêle nécessite également une alimenta- tion électrique. Veuillez lire attentivement les avertissements et remarques suivantes :

• N’utilisez jamais un cordon électrique en- dommagé.

• Si votre cordon électrique est endommagé, faites-le remplacer par votre fournisseur ou un centre de service/réparation agréé.

• Ne pincez/pliez jamais le cordon électrique.

• Veillez à ce que le cordon électrique ne touche aucune partie chaude du poêle.

• Ne branchez JAMAIS l’appareil avec une ral- longe électrique. Si vous ne possédez pas de prise reliée à la terre, faites-en installer une par un électricien agréé.

• Vérifiez le voltage du réseau. Cet appareil est uniquement conçu pour être branché sur des prises reliées à la terre de 230 V / ~50 Hz. L’appareil DOIT toujours avoir un branchement à la terre. Ne branchez en aucun cas l’appareil si l’alimentation électrique n’est pas reliée à la terre.

• La prise doit toujours être facilement acces- sible lorsque l’appareil est branché.

• Ne placez pas l’appareil immédiatement sous une prise murale. Avant de brancher l’appareil, vérifiez les points suivants :

• La puissance du réseau doit correspondre à celle indiquée sur la plaque de l’appareil.

• La prise et la fiche électrique doivent être adaptées à l’appareil.

• La fiche du cordon électrique doit être compatible avec la prise. Une installation correcte est importante pour un fonctionnement en toute sécurité. Confiez- la à un installateur agréé ou faites-la vérifier et approuver par un professionnel qualifié avant la première utilisation. Ce professionnel certifié doit attester la conformité de l’ensemble de l’installation, y compris l’arrivée d’air, l’évacuation des gaz de fumées, le conduit de cheminée et l’installation électrique. Si vous ne le faites pas, vous augmentez le risque d’incendie et la garantie devient caduque. En outre, l’installation risque de ne pas être conforme aux conditions imposées par les pouvoirs publics ou les assurances.

• Ne couvrez jamais les entrées et sorties d’air de l’appareil.

• N’introduisez jamais d’objets dans les ou- vertures de l’appareil.

• Veillez à ce que l’appareil n’entre jamais en contact avec de l’eau. Ne vaporisez pas d’eau sur l’appareil et ne l’immergez pas, sous peine de créer un court-circuit.

• Débranchez toujours l’appareil avant de le nettoyer, de changer un mécanisme ou une pièce.

• Débranchez toujours la prise électrique avant d’effectuer des travaux de mainte- nance sur le poêle.

• Débranchez toujours l’appareil lorsque vous ne l’utilisez pas.

• Il est interdit d’apporter des modifications à l’appareil. Vous pourriez créer des situa- tions très dangereuses. Les modifications annulent également la garantie.

• Conservez précieusement le manuel d’ins- tallation et d’utilisation.

• En cas d’urgence, suivez toujours les indi- cations des pompiers.

1. Arrêtez immédiatement le poêle en débranchant la prise du réseau électrique.

2. Éteignez le feu dans le poêle à l’aide d’un extincteur à CO

, de sable, de soude ou de sel, pour minimiser la formation de fumée dans la pièce. N’uti- lisez jamais de l’eau pour éteindre le feu.

3. Dans le cas d’un feu de cheminée : Fermez le clapet de tirage (consultez les

règlements, consignes, arrêtés et normes locaux/nationaux pour savoir si un tel clapet est autorisé) ou bouchez la cheminée avec un chiffon mouillé. ATTENTION : la cheminée peut être très chaude. Lors du bouchage, portez toujours des gants résistant à la chaleur.

4. Avertissez immédiatement les pompiers.

5. Ventilez la pièce en ouvrant toutes les fenêtres et portes, afin de réduire la

possible formation de monoxyde de carbone.

3. PREMIÈRE MISE EN SERVICE

La première mise en service doit être effectuée par un technicien de maintenance agréé. Le non-appel à un technicien Qlima agréé pourrait signifier que la législa- tion locale n’est pas conforme. Le poêle doit être réglé lors de la première mise en service afin d’obtenir un rapport air/combustible correct sur chacun des cinq niveaux de combustion. Le rapport correct dépend fortement du conduit de fumée monté et ne peut être réglé qu’après l’installation du poêle. Un mauvais rapport air/combustible peut causer des dommages importants au poêle et augmentera la consommation de combustible.

Ne modifiez jamais vous-même les paramètres de maintenance dans le menu de maintenance. Vous pourriez causer des dommages importants au poêle, ce qui annulera la garantie. Le réglage du poêle ne doit être effectué que par un technicien de maintenance agréé.

Si la pièce où le poêle est installé est nouvellement bâtie ou rénovée, veillez à ce qu’elle ait bien séché avant d’utiliser le poêle pour la première fois. Il est bien connu que les murs, le plafond et/ou les sols ont besoin d’une longue période pour sécher correctement. Un dépôt de suie ou des cendres pourraient se déposer sur des murs qui ne sont pas complètement secs.

1. Vérifiez si le poêle est installé conformément au manuel d’installation.

2. Avant de mettre le poêle en marche, retirez tous les matériels placés dans le

foyer : manuel d’utilisation, papiers, gants (si fournis), outils, etc.

3. Remplissez la trémie à combustible de pellets. Consultez le chapitre 5 « Rem-

plir la trémie à combustible de pellets » de ce manuel d’utilisation pour avoir une explication sur les pellets à utiliser et sur la manière de remplir la trémie.

4. Branchez l’appareil dans une prise à la terre, puis activez l’interrupteur.

Celui-ci se situe à l’arrière du poêle. Avant de procéder au branchement de l’appareil sur le réseau électrique, vérifiez le chapitre 9 « Branchement électrique » du manuel d’installation.

5. Pour plus d’informations sur l’utilisation de la télécommande (si fournie), lisez

le chapitre 4 « Utilisation normal du poêle » et la procédure de mise en marche.

6. Le poêle est fabriqué en acier de haute qualité, protégé par une couche de

revêtement. Lors des premières utilisations, le revêtement du poêle se durcit et l’acier se dilate. Ce processus peut durer quelques temps. La première fois, il est normal qu’une odeur désagréable se dégage. Veillez à bien aérer la pièce à ce moment-là.

7. Le poêle ne doit jamais fonctionner si la porte coupe-feu est ouverte. Tenez

toujours la porte fermée pendant le fonctionnement du poêle et veillez à ce que le dispositif de verrouillage de la porte soit bien fermé.

8. Allumez le poêle et sélectionnez le niveau de combustion 1.

Pour éviter d’endommager le poêle de façon permanente, prière de commencer par un niveau de chauffage peu élevé et d’augmenter progressivement. Maintenez un petit feu pendant les premières 24 heures ; la capacité augmente ensuite progressivement. Faites fonctionner le poêle continuellement pendant au moins trois à quatre heures.

9. Vérifiez l’absence de gaz de combustion provenant du processus de com-

bustion dans la pièce. Si tel est le cas, éteignez immédiatement le poêle et réparez la fuite.

10. Contrôlez la mise en marche du ventilateur en vérifiant si de l’air sort par

la grille de soufflerie sur le devant du poêle. Ce ventilateur ne se met en marche que lorsque le poêle est suffisamment chaud (après environ 15 à 20 minutes après l’allumage du poêle. Si le ventilateur ne se met pas en marche, teignez le poêle pour éviter tout dommage à celui-ci. Réparez le problème avant de remettre le poêle en marche. Ce poêle est doté d’un ventilateur de recirculation d’air ambiant. Lorsque le commutateur est en position de marche, l’air de la pièce transite par l’intérieur du poêle et en ressort chauffé.

11. Vérifiez si le rapport air/combustible est correct dans les cinq positions de

combustion en contrôlant la flamme sur chacune des cinq positions de combustion. Pour ce faire, regardez l’Illustration 1. Ajustez si nécessaire le rapport air/combustible. Le réglage du rapport air/combustible ne doit être effectué que par un technicien de maintenance.

12. Vérifiez le tirage de la cheminée à l’aide d’un manomètre différentiel. Ré-

glez - si celui-ci est installé - le clapet de tirage de la cheminée. Après le réglage du clapet de tirage, la position du clapet ne doit être changée qu’en cas de catastrophe, comme par exemple un feu de cheminée.14

13. Vérifiez si la température des gaz de combustion reste inférieure à 220 °C à

toutes les cinq positions de combustion. Si la température des gaz de com- bustion dépasse 220 °C à l’une des cinq positions de combustion, le poêle doit être à nouveau réglé à la position en question en réduisant l’alimen- tation en pellets, combiné à la vitesse circonférentielle du ventilateur d’ex- traction et/ou l’augmentation de la vitesse circonférentielle du ventilateur d’ambiance. La mise en service d’un poêle par un artisan qualifié partenaire a les avantages suivants :

• Une formation de suie moindre, la cheminée et le poêle se salissent donc moins rapidement.

• Le poêle consommera moins de combustible.

• Le rendement du poêle sera optimal.

• Les pièces du poêle seront moins chargées, rallongeant de ce fait la durée de vie du poêle.

• Le nombre d’heures d’entretien et de maintenance baissera.

14. Une fois le réglage terminé, le poêle est prêt à l’emploi.

4. UTILISATION NORMALE DU POÊLE

Avant chaque démarrage, il convient de nettoyer le cendrier et le brûleur. Pour ce faire, consultez le chapitre 6.4. La porte du poêle doit également être fermée. Le poêle ne doit pas être utilisé en cas d’utilisation d’un système d’extraction d’air, d’un chauffage à air chaud ou autres appareils influant sur la pression de l’air dans la pièce. Ces appareils doivent être éteints lors de l’utilisation du poêle à pellets.

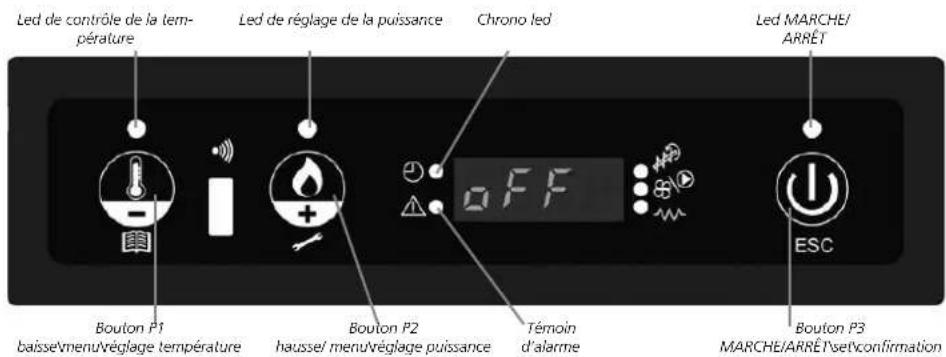

MODALITÉS DE FONCTIONNEMENT

Vous trouverez ci-dessous une description du fonctionnement normal du contrô- leur régulièrement installé dans un poêle à air ventilé faisant référence aux fonc- tions disponibles pour l’utilisateur. Avant que le poêle soit allumé, l’affichage res- semble à celui de la Figure 2a. Led de contrôle de la tem- pérature Led de réglage de la puissance Chrono led Led MARCHE/ ARRÊT Bouton P1 baisse\menu\réglage température Bouton P2 hausse/ menu\réglage puissance Témoin d’alarme Bouton P3 MARCHE/ARRÊT\set\confirmation

4.1 ALLUMAGE DU POÊLE

Allumez le poêle en appuyant pendant 3 secondes environ sur la touche ON/OFF. Cette phase commence par l’allumage de la résistance et le chargement automa- tique et continu des granulés. L’écran affiche successivement « ACCENDE », « CARI-

CA PELLET » et « ATTESA FIAMMA ». Le ventilateur d’extraction des fumées se met en marche. Lorsque la combustion commence et que la température des fumées atteint le seuil minimum de 45 °C, la résistance s’éteint. En cas de réglages corrects et d’utilisation de granulés de bonne qualité, le poêle s’allume en 7-8 minutes. Le poêle passe ensuite à la phase « stabilisation de la flamme ». La phase d’allumage dure 15 minutes maximum. Si les granulés ne s’enflamment pas pendant cette phase, l’alarme « MANCATA ACCENSIONE » s’affiche. Si ce problème est récurrent, contactez le technicien.

La vis sans fin charge les granulés à une vitesse prédéfinie. Lorsque la température des fumées dépasse la température de 45 °C paramétrée en usine, le poêle passe à la phase suivante. Le processus de combustion se déroule selon les paramètres définis par le fabricant, jusqu’à ce que les conditions permettant au poêle de passer à la phase « TRAVAIL » soient atteintes.

En phase « TRAVAIL », l’utilisateur peut régler la température ambiante souhaitée et la puissance de fonctionnement maximale du poêle. L’écran affiche « LAVORO ». Le poêle a été paramétré pour fonctionner avec un thermostat extérieur. Il peut y avoir différents modes de fonctionnement du poêle en fonction de la program- mation du thermostat extérieur, du thermostat d’ambiance et de la température ambiante détectée :

• T Amb - Température ambiante détectée par la sonde du poêle

• T Set Amb - Température ambiante programmée dans le thermostat extérieur

• T Set Temp - Température ambiante programmée dans SET ROOM TEMP Thermostat extérieur fermé (Tamb < T Set Term) : Le message « LAVORO » s’affiche et le poêle fonctionne à la puissance program- mée jusqu’à l’ouverture du thermostat. Thermostat extérieur ouvert (TAmb > T Set Term) : Le poêle fonctionne à la puissance programmée jusqu’à ce que la température T Set Temp soit atteinte, après quoi la phase « MODULATION » démarre.

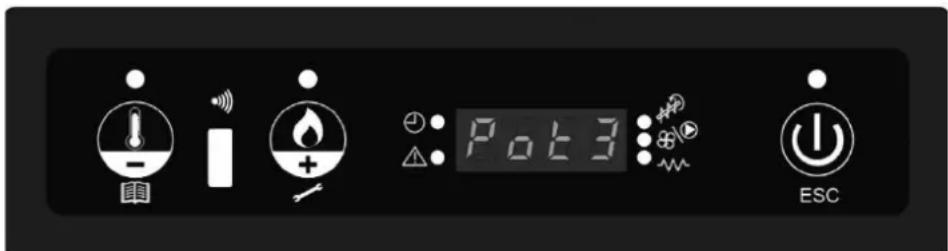

4.4 MODIFICATION DE LA PUISSANCE DE CHAUFFAGE RÉGLÉE

Pendant le fonctionnement normal du poêle (Lavoro), il est possible de modifier la puissance de chauffage en appuyant sur le bouton P2. (Led Réglage puissance allumée). Pour augmenter la puissance de chauffage, appuyez à nouveau sur P2 et pour la diminuer, appuyez sur P1. Le niveau de puissance réglé est affiché sur l’écran. Pour sortir des réglages, attendez 5 secondes sans effectuer d’opérations sur le clavier, ou appuyez sur P3.

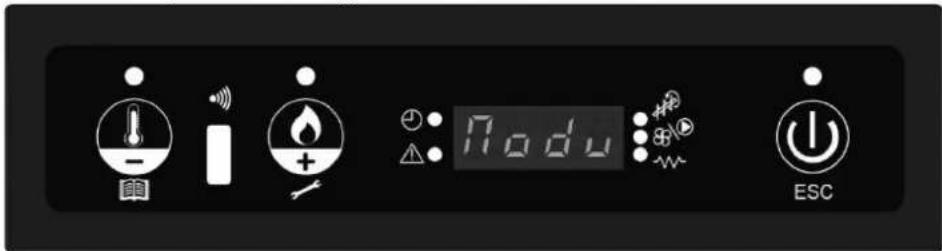

DÉFINIE). Lorsque la température ambiante a atteint la valeur définie, la puissance de chauf- fage du poêle est automatiquement réduite à la chaleur minimale. Dans ces condi- tions, le message «Modula» apparaît sur l’écran. Si la température ambiante descend en dessous de la température définie (tempé- rature définie), le poêle revient en mode «Lavoro» et à la puissance paramétrée précédemment (puissance définie).

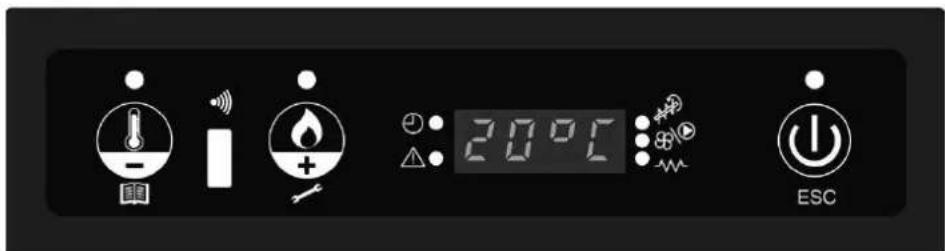

4.6 MODIFICATION DU RÉGLAGE DE LA TEMPÉRATURE AMBIANTE

Pour modifier la température ambiante, il suffit d’appuyer sur la touche P1. L’écran affiche la température ambiante réglée (température définie). En appuyant sur les touches P1 (diminuer) et P2 (augmenter), il est possible de modifier leur valeur. Après environ 5 secondes, la valeur est mémorisée et l’affichage revient à l’affi- chage normal ou, pour quitter, appuyez sur P3.

4.7 EXTINCTION DU POÊLE

Alors que le poêle est allumé, appuyez quelques secondes sur la touche 3 (MARCHE / ARRÊT) pour éteindre le poêle. Le message « PULIZIA FINALE » (= cycle de net- toyage final) s’affiche. Le système d’alimentation en granulés et le ventilateur d’ex- traction des fumées s’arrêtent en suivant une vitesse prédéfinie par le fabricant. Le ventilateur d’air ambiant et le ventilateur d’extraction des fumées sont désactivés progressivement. L’écran affiche « SPENTO » à l’issue de cette phase. “

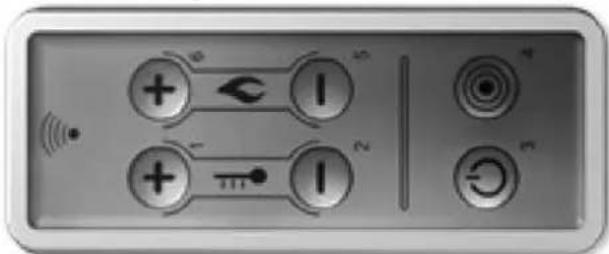

La télécommande permet de paramétrer la puissance de chauffage, la température ambiante souhaitée et l’allumage/l’extinction automatique du poêle.

Allumez le poêle en appuyant simultanément sur les touches P1 et P6 pendant 3 secondes. Le poêle passe automatiquement à la phase de démarrage. Après l’allu- mage, le poêle passe en fonctionnement normal et la puissance de chauffage peut être réglée au moyen des touches P6 et P5. Les touches P1 et P2 permettent de régler la température ambiante souhaitée. Appuyez simultanément sur les touches P1 et P6 pendant 3 secondes pour éteindre le poêle. « Off » s’affiche sur l’écran A. La télécommande fonctionne avec une pile MN2 de 12V. Retirez les piles avant d’éliminer les appareils et respectez toujours les dispositions législatives et régle- mentaires locales en matière d’élimination de déchets.

4.9 MENU DES FONCTIONS

Maintenez la touche 1 enfoncée pendant au moins 3 secondes pour accéder au menu. Le menu se compose de plusieurs rubriques et de différents niveaux don- nant accès aux emplacements et aux paramètres de la carte. Après avoir maintenu la touche 1 enfoncée pendant au moins 3 secondes, appuyez sur la touche 1 et la touche 2 pour faire défiler la liste des menus jusqu’à atteindre la rubrique souhai- tée. Confirmez votre choix en appuyant sur la touche 3. ATTENTION : Les rubriques du menu qui sont destinées aux réglages techniques sont protégées par un MOT DE PASSE. LISTE DES MENUS :

• Menu 08 RÉGLAGES TECHNIQUES (code d’accès) ;

• Menu 09 CARACTÉRISTIQUES DES GRANULÉS ;

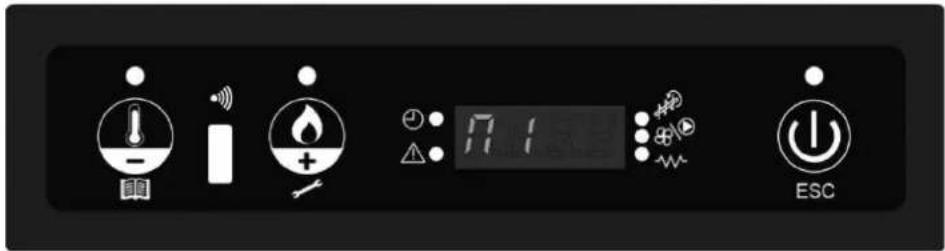

• MENU A TYPE DE CONDUIT DE CHEMINÉE. MENU 01 - RÉGLAGE DE L’HORLOGE Après avoir maintenu la touche 1 enfoncée pendant au moins 3 secondes pour accéder au menu, appuyez sur la touche 3 pour entrer dans le menu M1. Ce menu permet de régler la date et l’heure. Utilisez la touche 1 et la touche 2 pour accéder au paramètre souhaité et confirmez-le au moyen de la touche 3. ATTENTION : Assurez-vous d’avoir réglé l’horloge correctement, avant d’activer le menu SET CHRONO. La carte est munie d’une pile au lithium conférant à l’horloge interne une autonomie de 3 à 5 ans.18

1 01 RÉGLAGE HORLOGE régler la date et l’heure 2 01 - 01 RÉGL. JOUR sélectionner le jour de la semaine de 1 à 7 3 01 - 02 HEURE régler l’heure hh:00 4 01 - 03 MINUTES régler les minutes 00:mm 5 01 - 04 JOUR MOIS sélectionner le jour du mois de 1 à 31 6 01 - 05 MOIS sélectionner le mois de 1 à 12 7 01 - 06 ANNÉE saisir l’année xxxx

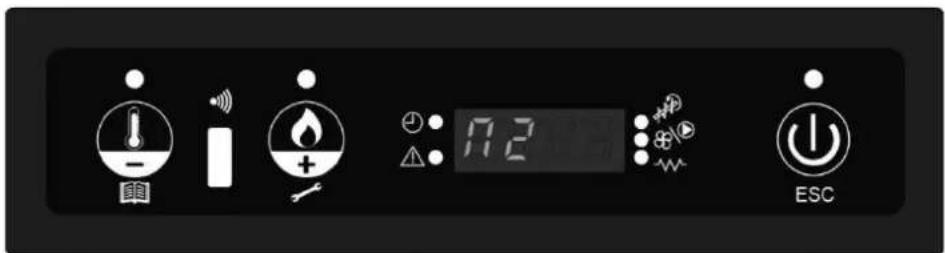

MENU 02 - RÉGLAGE DU CHRONO

Après avoir maintenu la touche 1 enfoncée pendant au moins 3 secondes pour accéder au menu, appuyez sur la touche 2 pour entrer dans M2 et validez au moyen de la touche 3. Ce menu permet d’activer ou de désactiver les trois fonc- tions du chronothermostat : Programme journalier, Programme hebdomadaire et Programme week-end. ATTENTION : Choisissez soigneusement le programme souhaité. Les autres programmes seront alors désactivés. Vous éviterez ainsi que les programmes entrent en conflit et que le programme choisi ne soit pas exécuté correctement.

Dans les sous-menus, vous pouvez modifier la valeur paramétrée au moyen des touches 1 et 2. La touche 3 vous permet de confirmer cette modification et d’accé- der au sous-menu suivant. Dans ce sous-menu, vous pouvez activer, désactiver et paramétrer le fonctionnement journalier du chronothermostat. Vous pouvez choi- sir deux périodes de fonctionnement à partir des horaires programmés indiqués dans le tableau suivant.19

START 1 heure 1er démarrage hh:mm / OFF 4 02 - 02

STOP 1 heure 1er arrêt hh:mm / OFF 5 02 - 02

START 2 heure 2ème démarrage hh:mm / OFF 6 02 - 02

STOP 2 heure 2ème arrêt hh:mm / OFF ATTENTION : Lorsque l’option OFF (disponible pour chaque sous-fonction) est sélectionnée, la sous-fonction correspondante n’est pas exécutée. Exemple : OFF sélectionné pour la sous-fonction STOP 1 signifie que l’heure du 1er arrêt du poêle est ignorée et que le poêle restera allumé jusqu’à ce que l’heure de la sous-fonction STOP 2 soit atteinte ou que le poêle soit éteint manuellement.

MENU 02 - 03 PROGRAMME HEBDOMADAIRE

Ce sous-menu vous permet d’activer, de désactiver et de paramétrer le fonction- nement hebdomadaire du chronothermostat. Deux programmes indépendants peuvent être utilisés pour la programmation hebdomadaire, ils sont combinés dans le programme hebdomadaire définitif. Le programme hebdomadaire peut être activé ou désactivé. En outre, si OFF est sélectionné comme paramètre dans une plage horaire, l’horloge ignorera le réglage de l’heure correspondant. ATTENTION : Effectuez soigneusement les réglages de l’heure. Veillez à ce que les heures d’activation et/ou de désactivation des programmations ne se chevauchent pas dans une même journée.

START 1 heure 1er démarrage hh:mm / OFF 4 02 - 03

STOP 1 heure 1er arrêt hh:mm / OFF 5 02 - 03

DIMANCHE activation programme hebdo. 1 ON / OFF20 ATTENTION : Ce programme permet de sélectionner deux programmations successives. Le tableau ci-dessus n’illustre qu’une seule des deux programmations.

NIVEAU MENU SÉLECTION DESCRIPTION VALEUR

1 02 - 03 - 12 START 2 heure 2ème démarrage xx:xx / OFF 2 02 - 03 - 13 STOP 2 heure 2ème arrêt xx:xx / OFF Tableau récapitulatif de la deuxième programmation.

MENU 02 - 04 PROGRAMME WEEK-END

Ce sous-menu vous permet d’activer, de désactiver et de paramétrer le fonctionne- ment du chronothermostat pendant le week-end (les jours 5 et 6, soit samedi et dimanche).

START 1 heure 1er démarrage hh:mm / OFF 4 02 - 04

STOP 1 heure 1er arrêt hh:mm / OFF 5 02 - 04

START 2 heure 2ème démarrage hh:mm / OFF 6 02 - 04

STOP 2 heure 2ème arrêt hh:mm / OFF 7 01 - 06 ANNÉE saisir l’année xxxx MENU 03 - SÉLECTION DE LA LANGUE Ce menu vous permet de définir une des langues suivantes comme langue de dia- logue :

1 03 SÉLECTION LANGUE configurer la langue 2 03 - 01 ITALIEN langue italienne 3 03 - 02 ANGLAIS langue anglaise 4 03 - 03 FRANÇAIS langue française 5 03 - 04 ALLEMAND langue allemande

Lorsqu’elle a été activée dans le menu, la fonction stand-by permet d’éteindre le poêle dès que les conditions de confort souhaitées ont été atteintes.

1 04 STAND-BY sélectionner stand-by 2 04 - 01 STAND-BY sélectionner stand-by ON/OFF ATTENTION : Si la fonction stand-by a été activée et que la température ambiante est supérieure d’au moins 2 °C à la température de consigne (Set Ambiente), le message « Go-standby » s’affiche pendant 10 minutes. Après ce laps de temps, le message « Attesa raffreddamento » (« En attente de refroidissement ») s’affiche. Le poêle effectue ensuite un cycle de refroidissement jusqu’à ce que le message « Stand-by » s’affiche. Lorsque la température ambiante est inférieure d’au moins 2 °C à la température de consigne (Set Ambiente), le poêle passe automatiquement du mode Stand- by à la phase d’allumage.

MENU 05 - CHARGEMENT INITIAL

Lorsque le poêle est éteint et froid, cette fonction permet d’effectuer un pré-char- gement de granulés de bois pendant 110 secondes. La fonction est pratique s’il n’y a plus de granulés dans le réservoir ou la vis sans fin d’alimentation. Elle peut être démarrée au moyen de la touche 1 et interrompue au moyen de la touche 5.

MENU 06 - ÉTAT DU POÊLE

Ce menu permet d’afficher en temps réel un certain nombre de paramètres (alter- nant toutes les 5 secondes), comme la vitesse du ventilateur d’extraction des fumées (tr/m), la vitesse de la vis sans fin d’alimentation en granulés et, le plus important, la température des fumées.

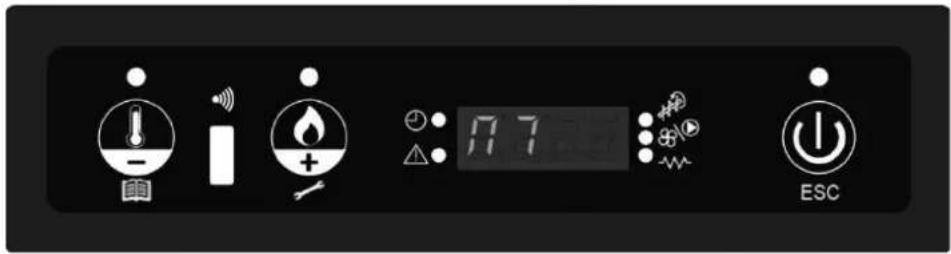

MENU 07 - NETTOYAGE DU CREUSET

Cette fonction sert à effectuer un nettoyage forcé du creuset. Lorsqu’une petite quantité de granulés s’est accumulée dans le creuset, il est possible d’effectuer ce cycle de nettoyage sans avoir à éteindre le poêle. Cela permet de réduire l’accumula- tion de granulés et d’améliorer ainsi la combustion.

ATTENTION : Il est déconseillé d’effectuer cette opération plusieurs fois de suite. En effet, la flamme pourrait s’éteindre complètement.

MENU 08 - RÉGLAGES TECHNIQUES

Ce menu est réservé exclusivement à un personnel technique qualifié. MENU 09 - CARACTÉRISTIQUES DES GRANULÉS En fonction des propriétés des granulés utilisés, il est possible d’effectuer dans n’importe quelle phase de fonctionnement une correction de 0 % à -5 % de la quantité de granulés chargée par la vis sans fin. Une valeur plus faible doit être appliquée, par exemple, si les granulés sont en moyenne plus courts.

pourcentage charge granulés

pourcentage charge granulés

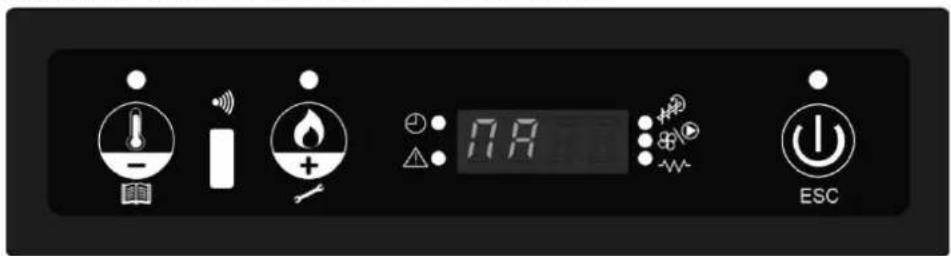

MENU A - TYPE DE CONDUIT DE CHEMINÉE La vitesse du ventilateur d’extraction des fumées peut être corrigée de 0 % à +10 %. Cette fonction est pratique, car elle permet d’optimiser la combustion en cas de variation de la qualité et du type de granulés utilisés.

CHEMINÉE nettoyer le creuset

2 A - 01 TYPE CONDUIT

CHEMINÉE nettoyer le creuset 0 - 10 %

4.10 CONNEXION WI-FI:

Le poêle peut être raccordé à un module Wi-Fi spécial. Ce module Wi-Fi permet de démarrer ou d’éteindre le poêle. La minuterie du poêle peut aussi être programmée très facilement et clairement. En outre, la température peut être lue à distance. Un connecteur est prévu à l’arrière de ce poêle pour le raccordement du module Wi-Fi spécial (voir fig. 25). Pour plus d’informations, consultez la notice jointe au module Wi-Fi. Ou scannez ce code QR. Attention: les autres instructions d’utilisation figurant dans cette notice se basent sur une utilisation du poêle sans module Wi-Fi. Nettoyez le creuset, la vitre du poêle et le tiroir à cendres avant chaque démarrage. Cette opération est très importante pour un fonctionnement correct et sécurisé. C’est un point qu’il faut surveiller de près car il pourrait être facilement oublié, surtout en cas de programmation de la minuterie ou de commande à distance via le module Wi-Fi!

4.11 CHAUFFAGE D’UNE AUTRE PIÈCE AVEC GAINE SUPPLÉMENTAIRE

Afin de pouvoir utiliser la chaleur du poêle ailleurs ou dans une autre pièce, une gaine de chauffage (diamètre 80 mm) peut être raccordée à l’arrière du poêle. Le raccordement correspondant est repéré par l’abréviation « CAN ». Cette gaine peut avoir une longueur maximale de 5 mètres et présenter 2 coudes à angle droit. Pour activer le déplacement d’air chaud dans la gaine, l’interrupteur AA (voir fig. 25) à l’arrière du poêle doit être positionné sur 1.

Ce poêle est un poêle étanche, ce qui signifie qu’il peut fonctionner sans interférer avec l’air intérieur de la pièce. Il faut veiller pour la combustion à ce que le poêle soit raccordé à une arrivée d’air extérieur. Afin de se conformer à toutes les disposi- tions législatives et réglementaires en matière d’installation de poêles étanches (y compris l’arrivée d’air et le système d’évacuation), il est nécessaire de faire appel à un installateur de poêles à granulés agréé.

N’utilisez pas d’autres combustibles que les granulés de bois recommandés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l’alcool, l’essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

Il existe sur le marché des granulés de différentes qualités et aux propriétés di- verses. Les granulés de mauvaise qualité peuvent influer défavorablement sur l’ef- ficacité de la combustion, encrasser le poêle et, dans les cas extrêmes, susciter des situations dangereuses. L’utilisation de mauvais granulés (de mauvaise qualité ou d’un diamètre autre que celui mentionné) peut endommager votre poêle. Les dommages suscités par de mauvais granulés ne sont pas couverts par la garantie. Utilisez uniquement des granulés de bois de bonne qualité d’un diamètre de 6 mm et d’une longueur maximum de 30 mm. Différentes sortes de granulés de bois aux caractéristiques et qualités diverses sont disponibles sur le marché. Les granulés de bois de bonne qualité sont reconnaissables d’après les caractéristiques suivantes : - Diamètre 6 mm. - Longueur maximum 30 mm. - Granulés de bois conformes à la norme 6mm DIN+ / Ö-norm+ / EN+ ou l’équiva- lent. - Ils doivent être bien pressés, exempts de résidus de colle, de résine ou d’adjuvant. - La surface est brillante et régulière. - Ils doivent être homogènes en longueur et peu poussiéreux. - Humidité résiduelle < 10 % - Teneur en cendres < 0,5 % - Les granulés de bonne qualité coulent lorsqu’on les plonge dans l’eau Un combustible de mauvaise qualité est généralement reconnaissable aux caracté- ristiques suivantes : - Les granulés ne présentent pas le diamètre requis de 6 mm et/ou sont de dia- mètres variables. - Les granulés sont de longueurs variables, pourcentage plus élevé de granulés courts. - La surface présente des fissures verticales et/ou horizontales. - Ils sont très poussiéreux. - La surface ne brille pas. - Flotte dans l’eau. L’utilisation d’un mauvais combustible peut avoir les conséquences suivantes : - Mauvaise combustion. - Obstruction fréquente du pot de brûlage. - Plus forte consommation de granulés. - Puissance calorifique moindre et réduction de l’efficacité. - Saleté de la vitre. - Augmentation de la quantité de cendres et de granulés non brûlés. - Frais de maintenance plus élevés.

Même si les granulés utilisés sont standardisés et de bonne qualité, il est normal de constater des différences dans les taux de combustion, dans la production de cendres et la formation de fines.

Stockez et transportez les granulés dans des conditions très sèches. Les granulés de bois peuvent se dilater lorsqu’ils sont au contact de l’humidité. Contactez le fournisseur ou l’installateur agréé pour en savoir plus sur les granulés.

5.2 REMPLISSAGE DE LA TRÉMIE DE GRANULÉS

Ouvrez le couvercle de la trémie à combustible en haut du poêle, puis remplissez la trémie de pellets au ¾. Assurez-vous qu’aucun pellet ne tombe dans le poêle. Fermez ensuite le couvercle. Ne touchez jamais aux pièces mobiles situées dans la trémie à granulés ! Pour éviter de toucher aux pièces mobiles situées à l’intérieur de la trémie, il convient de toujours arrêter complètement le poêle en débranchant la prise du secteur. Si le remplissage est nécessaire pendant le fonctionnement, veillez à ce que les granulés et/ou le sac à granulés n’entre pas en contact avec une surface chaude du poêle au risque de provoquer des situations dangereuses ! Veillez à ne jamais toucher les pièces mobiles situées dans la trémie à granulés.

La combustion du poêle produit de la chaleur, des cendres et des résidus. C’est pour- quoi il est indispensable que le poêle soit nettoyé et entretenu à la fois par l’utilisateur et par un technicien agréé. Pour une meilleure sécurité, de meilleures performances et une durée de vie plus longue de votre poêle, il est important de le nettoyer soigneu- sement et périodiquement. N’utilisez pas de laine d’acier, de chlorure d’hydrogène ou d’autres produits corrosifs, agressifs ou récurants pour nettoyer l’intérieur et l’exté- rieur du poêle. Après une période d’arrêt prolongé notamment, le poêle et le système de cheminée doivent être vérifiés et les éventuelles obstructions détectées.

Avant de commencer les activités d’entretien ou de nettoyage, le feu doit être complètement éteint et toutes les surfaces du poêle doivent avoir suffisamment refroidi Avant d’intervenir sur le poêle, vérifiez que ce dernier est complètement débranché. Activité Fréquence* Nettoyer l’extérieur du poêle Toutes les 2 semaines Nettoyage de la vitre Avant chaque démarrage. Aussi au démar- rage en cas d’utilisation de la minuterie Nettoyage du pot de brûlage Avant chaque démarrage. Aussi au démar- rage en cas d’utilisation de la minuterie Nettoyage du tiroir à cendres Lorsqu’il est plein et avant chaque démarra- ge. Aussi au démarrage en cas d’utilisation de la minuterie. Nettoyer l'échangeur de chaleur Quotidien Nettoyage de la chambre de com- bustion Toutes les 2 semaines Vérification de l'étanchéité de la porte coupe-feu Deux fois par an, dont la première fois au début de la saison et / ou après 2500 kg de granulés sont brûlés Nettoyage de la trémie à granulés et de la vis en auge Une fois par mois et / ou après 2500 kg de granulés sont brûlés Nettoyer le tube d'alimentation de granulés Une fois par semaine

6.2 NETTOYER LA SURFACE ET EXTÉRIEURE DU POÊLE

Nettoyez la surface du poêle à l’eau (chaude) savonneuse. N’utilisez pas de pro- duits de nettoyage abrasif ou à base de solvant, sous peine d’endommager le revê- tement du poêle.

6.3 NETTOYER LA VITRE

La vitre de la porte du poêle doit être nettoyée avant chaque mise en marche pour éviter l’incrustation de particules de suie et de cendres. Le verre est résistant à la chaleur mais peut émettre des craquements lors de chan- gements de température. Laissez refroidir complètement la vitre avant de la net- toyer. Pour le nettoyage, utilisez un sprayde nettoyage courant et un mouchoir en papier. Avant de nettoyer la vitre de la fenêtre, assurez-vous qu’elle ait complètement refroidi!

6.4 NETTOYER L’ÂTRE ET CENDRIER

L’âtre et le cendrier doivent être nettoyés avant chaque démarrage.

1. Retirez le pot de brûlage avec le tiroir à cendre de la chambre de combus-

tion. Voir l’illustration 16 & 17.

2. Nettoyez le cendrier.

3. Nettoyez le pot de brûlage et sa grille à la brosse ou à l’aspirateur. Si les ori-

fices de la grille sont bouchés, utilisez un instrument pointu pour les débou- cher. Voir l’illustration 18.

4. Nettoyer le zone située sous le pot de brûlage et le zone sitée sous le cen-

drier avec un aspirateur.

Pour une bonne combustion des granulés, les trous doivent être bien dégagés et le pot de brûlage doit être propre.

5. Replacez le brûleur et le cendrier dans le poêle. Assurez-vous de remettre le

brûleur correctement. Assurez-vous de bien placer la grande ouverture près de la barre d’allumage (comme indiqué dans les illustrations 19 et 20). Si le brûleur est mal positionné, le poêle ne s’allumera pas.

6.5 NETTOYAGE DE L’ÉCHANGEUR DE CHALEUR

L’échangeur de chaleur doit être nettoyé tous les jours.

6.6 NETTOYAGE DU FOYER

Nettoyez d’abord l’échangeur de chaleur (consultez le chapitre 6.5, Nettoyage de l’échangeur de chaleur).

1. Ôtez le brûleur avec le cendrier. Cf. chapitre 6.4

2. Ôtez le bouclier thermique.

3. Nettoyez l’âtre, la partie sous le brûleur et les plaques, à l’aide d’une brosse

4. Après le nettoyage, remettez tous les éléments en place dans l’ordre inversé.

6.7 VÉRIFICATION DE L’ÉTANCHÉITÉ DE LA PORTE COUPE-FEU

Au moins deux fois par an mais aussi au début de la saison de chauffage, vérifiez le joint d’étanchéité de la porte de chargement et son aspect. Faites-le remplacer par un technicien agréé si nécessaire. Utilisez uniquement des pièces de rechange d’origine agréées.

6.8 NETTOYAGE DE LA TRÉMIE À GRANULÉS ET DE LA VIS EN AUGE

Nettoyez la trémie à combustible et la vis sans fin une fois par mois.

1. Enlevez la grille de protection de la trémie à combustible.

2. Videz la trémie à combustible.

3. Nettoyez la trémie à combustible et la partie visible de la vis sans fin à l’aide

d’un aspirateur (illustration 22)

4. Remettez la grille de protection à sa place.

5. Remplissez la trémie de pellets.

6.9 NETTOYAGE DU TUBE D’ALIMENTATION DE PELLETS

Nettoyez le tube d’alimentation des pellets une fois par semaine à l’aide d’une brosse ronde dure (illustration 23). Le tube d’alimentation se trouve dans la

chambre de combustion du poêle. De la créosote peut se former dans le tube d’ali- mentation, pouvant considérablement réduire le passage. Des pellets peuvent alors rester coincés dans le tube.

6.10 OPÉRATIONS D’ENTRETIEN PAR UN TECHNICIEN AGRÉÉ

Activité Fréquence* Inspection et maintenance profes- sionnelle du poêle (et système de tirage) 2x par saison, la première fois au début de la saison de chauffage et / ou après 900 heu- res de service si le poêle indique SERV Nettoyage/ramonage du système de cheminée/carneau Deux fois par saison, dont la première fois au début de la saison Remplacer les pièces non mention- nées dans ce manuel En cas de dommages signalés. Brancher du poêle sur le conduit de fumée/la cheminée 2x par saison, la première fois au début de la saison de chauffage et / ou après 900 heu- res de service si le poêle indique SERV Toute autre maintenance non mentionnée spécifiquement dans ce manuel 1x par saison, la première fois au début de la saison de chauffage. Nettoyer le ventilateur de pièce / ventilateur de gaz de carneau 2x par saison, la première fois au début de la saison de chauffage et / ou après 900 heures de service si le poêle indique SERV Nettoyer l'intérieur et l'extérieur du poêle 1x par saison et / ou après 900 heures de service si le poêle indique SERV Graisser le réducteur de la vis pour granulés 1x par saison, à la fin de la période de chauf- fage Nettoyer la chambre de combus- tion 1x par saison, à la fin de la période de chauf- fage et / ou après 900 heures de service si le poêle indique SERV Contrôler l'élément d'allumage 1x par saison Nettoyer l'échangeur de chaleur côté air 1x par saison et / ou après 900 heures de service si le poêle indique SERV Nettoyer l'échangeur de chaleur côté gaz de fumée 1x par saison et / ou après 900 heures de service si le poêle indique SERV Contrôler la partie électrique : cir- cuit imprimé, câblage, capteurs et sécurités 1x par saison et / ou après 900 heures de service si le poêle indique SERV Contrôler les flexibles en silicone du manostat 1x par saison et / ou après 900 heures de service si le poêle indique SERV Contrôler le joint d'étanchéité de la porte et remplacer au besoin 2x par saison, la première fois au début de la saison de chauffage et / ou après 900 heures de service si le poêle indique SERV Tester le poêle aux 5 niveaux de combustion 1x par saison et / ou après 900 heures de service si le poêle indique SERV Tester les sécurités 1x par saison et / ou après 900 heures de service si le poêle indique SERV (*) La fréquence indiquée est une fréquence minimale. La législation locale et/ou les prescriptions de votre compagnie d’assurance peuvent prévaloir si elles sont plus strictes. Si vous utilisez le radiateur intensivement, la cheminée doit être nettoyée plus souvent.

Avant de quitter l’usine, chaque poêle a été testé et approuvé. Toute réparation ou certi- fication s’avérant nécessaire pendant ou après l’installation du poêle, doit être effectuée par des techniciens qualifiés et agréés. Les pièces détachées originales sont exclusivement disponibles dans nos centres de réparation et les points de vente agréés. Avant de contacter votre revendeur, le centre de réparation ou le technicien agréé, mu- nissez-vous du nom du modèle et du numéro de série de votre poêle. Ces informations vous seront demandées lors de votre appel. N’utilisez que les pièces détachées originales. L’utilisation d’autres pièces que originales annule l’application de la garantie.

Avant de réinitialiserlors de la survenue d’une panne, consultez d’abord la liste des pannes (chaître 8.2) et suivez les instructions. Réinitialisez le poêle en appuyant sur la touche 3 (cf. illustration 2) de l’écran et en le maintenant pendant 3 secondes.

Le panneau de commande ne démarre pas Le poêle n’est pas ali- menté en électricité Vérifier le branchement de la prise Le fusible de protection de la carte de circuit im- primé est grillé Faire remplacer le fusible par un technicien agréé uniquement Le panneau de comman- de est défectueux Faire remplacer le panneau de commande par un technicien agréé uniquement Le câble plat est défec- tueux Faire remplacer le câble plat par un techni- cien agréé uniquement La carte de circuit impri- mé est défectueuse Faire remplacer la carte de circuit imprimé par un technicien agréé uniquement L'interrupteur principal n'est pas activé Actionnez l'interrupteur principal30 Le poêle s’éteint. L’écran affiche le message “AlAr no FirE” Le réservoir est vide Remplir le réservoir Le pot de brûlage est sale Nettoyer le pot de brûlage. Le moteur de la vis pour granulés est défectueux Remplacez le moteur de la vis pour granulés. Uniquement par un technicien agréé. La carte de circuit impri- mé est défectueuse Remplacez le circuit imprimé. Uniquement par un technicien agréé. Le capteur de tempéra- ture n’a pas détecté de seuil minimum de tempé- rature pour démarrer Vider le pot de brûlage et redémarrer si le problème persiste. Contacter un technicien agréé si le problème persiste. Air de combustion insuf- fisant atteint le feu L’utilisateur final doit vérifier les points suivants : - Obstructions possibles du tube d’entrée d’air de combustion au dos du poêle. Net- toyer le tube. - Les trous de la grille du pot de brûlage sont bouchés et/ou le pot de brûlage contient trop de cendres et/ou est trop sale et doit être nettoyé. Uniquement par un technicien agréé. - Echangeur de chaleur à l’intérieur du poêle est sale. Nettoyer l’échangeur de chaleur. Les granulés de bois ne sont pas de bonne qualité Essayer des granulés de meilleure qualité. La vis en auge est blo- quée Débrancher le poêle, enlevez la grille de protection dans le réservoir, vider le réser- voir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Con- tacter un technicien agréé si le problème persiste.

L’igniteur est cassé Faire remplacer l’igniteur par un techni- cien agréé uniquement Les granulés de bois ne sont pas de bonne qualité Essayer des granulés de meilleure qualité. La vis en auge est blo- quée Débrancher le poêle, enlevez la grille de protection dans le réservoir, vider le réser- voir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Con- tacter un technicien agréé si le problème persiste. Les granulés de bois sont humides Utiliser uniquement des granulés de bois secs. Le capteur de tempéra- ture est défectueux Faire remplacer le capteur par un techni- cien agréé uniquement La carte de circuit im- primé électronique est cassée Faire remplacer la carte par un technicien agréé uniquement Le réservoir est vide Remplir le réservoir Les granulés de bois ne par- viennent pas jusqu’au pot de brûlage La vis en auge est blo- quée Débrancher le poêle, enlevez la grille de protection dans le réservoir, vider le réser- voir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Con- tacter un technicien agréé si le problème persiste. Le moteur de la vis en auge est endommagé Faire remplacer le moteur par un techni- cien agréé uniquement Le réservoir est vide Remplir le réservoir La flamme du feu est de petite taille et orange, les granulés ne brûlent pas correctement et/ou la vitre devient (trop) vite noire. Le tube d’échappement/ conduit des gaz de carneau/cheminée est bouché Faire nettoyer immédiatement le tube d’échappement/conduit des gaz de car- neau/cheminée par un ramoneur agréé. Contacter un ramoneur agréé. Le pot de brûlage est sale Nettoyer le pot de brûlage. Le poêle présente des obstructions internes Faire réviser le poêle par un technicien agréé uniquement L’extracteur de fumées est endommagé Les granulés de bois peuvent brûler par le conduit de cheminée avec un tirage naturel. Faire remplacer immédiatement le ventilateur car cela peut être nocif pour la santé. Par un technicien agréé uniquement Les granulés de bois ne sont pas de bonne qualité Essayer des granulés de meilleure qualité. Le poêle n'est pas bien réglé Réglez correctement le poêle. Par un tech- nicien agréé uniquement32 Le ventilateur de recircula- tion de l’air continue de fonctionner lorsque le poêle est froid La carte de circuit im- primé électronique est cassée Faire remplacer la carte par un technicien agréé uniquement Présence de cendres par terre autour du poêle Les conduits de fumées et de gaz ne sont pas étanches à l’air Ces interventions doivent être réalisées par un installateur agréé pour les cheminées uniquement : les conduits de fumées qui ne sont pas étanches à l’air peuvent être dangereux pour la santé. Étanchéifier im- médiatement le raccord (avec de la Loctite 598 ou un produit similaire) et/ou rempla- cer les tuyaux par des composants adaptés. Le joint de la porte est cassé, usé ou endom- magé Faire remplacer le joint par un technicien agréé uniquement Le poêle est dans un état permanent, l’écran affiche le message "Eco" La température ambiante requise par l’utilisateur final est atteinte Il ne s’agit pas d'une erreur. Le poêle fonctionne en mode éco. Cette fonction peut être modifiée avec la commande à distance L’écran affiche "SERV" Pas de panne Le poêle a atteint 900 heures de service et a besoin d'entretien Le poêle continuera à fonctionner normalement Le poêle a besoin d'entretien Contactez un technicien agréé. Celui-ci procédera à l'entretien du poêle et réinitialisera le signal L’écran affiche "Atte" Vous essayez de mettre le poêle en marche alors qu'il se trouve encore en phase de refroidissement Attendez que la phase de refroidissement soit terminée avant de redémarrer le poêle

Le poêle s’éteint. L’alarme « AlAr dEp » s’affiche et les leds ALF et ALC, ou l'un des deux, s'allument sur le panneau de commande Le capteur de pression est cassé Faire remplacer le capteur de pression par un technicien agréé uniquement Le tube d’échappement/ conduit des gaz de carneau/cheminée est bouché Faire nettoyer immédiatement le tube d’échappement/conduit des gaz de car- neau/cheminée par un ramoneur agréé. Contacter un ramoneur agréé. La carte de circuit im- primé électronique est cassée Faire remplacer la carte de circuit électri- que par un technicien agréé uniquement Cheminée trop longue Contacter un expert en cheminée pour vérifier si la cheminée est conforme à la législation. Contacter un technicien agréé pour vérifier si la cheminée convient au poêle. Conditions climatiques défavorables En cas de vent fort, une dépression né- gative vers la cheminée peut se produire. Vérifier le poêle et le redémarrer. Le poêle est trop chaud La température ambiante est trop élevée. Ouvrir les portes des autres pièces. Si le problème persiste, contacter un technicien agréé. Le thermostat de sécurité du poêle a été activé Laissez le poêle refroidir et remettez ensuite à zéro le thermostat de sécurité en retirant la petite pièce de recouvrement (figure 24) et en enfonçant le bouton de remise à zéro (figure 25) Le ventilateur de recircu- lation de l’air ambiant est cassé Faire remplacer le ventilateur par un tech- nicien agréé uniquement Coupure de courant tem- poraire Une panne de tension pendant le foncti- onnement du poêle entraîne une surchauf- fe à l’intérieur du poêle. Laisser le poêle refroidir puis le redémarrer. Le thermostat est cassé Faire remplacer le thermostat par un tech- nicien agréé uniquement Le poêle s’éteint. L’alarme « AlAr Sond » s'affiche. Le capteur de tempéra- ture de sortie des fumées est déconnecté Faire vérifier que le capteur est raccordé à la carte de circuit imprimé par un techni- cien agréé uniquement Le câblage du capteur de gaz de fumée est détaché Réparez le câblage. Par un technicien agréé uniquement34 L’écran affiche "Cool Fire" Le poêle a été éteint à la main, par la fonction minuterie activée ou par le mode de sécurité Le poêle est en phase de refroidissement Pas de panne, la phase de refroidissement s'arrête automatiquement quand le poêle est suffisamment refroidi Coupure de courant Lorsque le courant est rétabli, le poêle démarre d'abord en phase de refroidis- sement Le poêle peut ensuite être allumé normalement L’écran affiche AlAr FAn FAil Le ventilateur de gaz de fumée est défectueux ou le circuit imprimé ne peut mesurer la vitesse périp- hérique du ventilateur Le ventilateur de gaz de fumée, le circuit imprimé ou le capteur de vitesse périphé- rique est défectueux ou le câblage est en- dommagé ou détaché Réparez le défaut. Par un technicien agréé uniquement

9. GESTION DES MESSAGES D’ALARME

ATTENTION : Chaque AVVISO (avertissement) entraîne l’extinction immédiate du poêle. L’état d’alarme n’intervient pas instantanément, mais après un laps de temps défini par le fabricant. Une alarme peut être réinitialisée en maintenant la touche 3 appuyée. Vérifiez le motif de l’alarme dès que l’AVVISO (avertissement) s’affiche. Éliminez ensuite la cause avant de rallumer le poêle. Si le message d’alarme persiste ou se reproduit, contactez le service technique. AL1 - Message d’alarme Black-Out Ce message s’affiche en cas de coupure de l’alimentation en courant de 220 V pen- dant plus de 30 secondes. AL2 - Message d’alarme Sonde fumées Ce message s’affiche lorsque la sonde qui mesure la température des fumées est déconnectée ou défectueuse. Dans ce cas, le message BLACK OUT s’affiche et le poêle s’éteint automatiquement. AL3 - Message d’alarme Surchauffe fumées Ce message s’affiche lorsque la sonde qui mesure la température des fumées dé- tecte une température supérieure à la température maximale définie par le fabri- cant. Le message HOT FUMI s’affiche. Recherchez le motif de la hausse de tempé- rature, par exemple un fonctionnement erroné du ventilateur d’air ambiant. Si l’AVVISO (avertissement) persiste ou se reproduit, contactez le service technique. AL4 - Message d’alarme Aspiration défectueuse Cette alarme se produit dans deux cas :

1. Le message ASPIRAT s’affiche si l’encodeur (instrument qui mesure la vitesse

de rotation du ventilateur d’extraction des fumées) est déconnecté ou dé- fectueux. GUASTO.

2. Le message ASPIRAT s’affiche lorsque le ventilateur d’extraction des fumées

est défectueux ou ne tourne pas. GUASTO. Assurez-vous que l’arrêt de ce ventilateur n’est pas dû à la présence d’un corps étranger, par exemple un granulé qui est tombé accidentellement sur l’hélice du moteur du ventila- teur, empêchant celui-ci de tourner correctement. Si le message d’alarme persiste ou se reproduit, contactez le service technique. AL5 - Message d’alarme Échec d’allumage Ce message s’affiche lorsque la phase d’allumage a échoué. La température des fumées n’a pas atteint dans le temps d’allumage la valeur minimale définie par le fabricant. Le message MANCATA ACCENSIONE s’affiche. Les causes sont variées : l’entretien courant n’a pas été effectué correctement, par exemple le creuset n’a pas été nettoyé ou a été mal positionné, il n’y a pas ou pas suffisamment de granu- lés dans le réservoir, la vis sans fin d’alimentation en granulés est bloquée par un corps étranger, etc. Effectuez l’entretien et nettoyez le poêle de façon appropriée avant de le rallumer. Si le message d’alarme persiste ou se reproduit, contactez le service technique. AL6 - Message d’alarme Pas de flamme/Pas de granulés Ce message s’affiche lorsque la flamme s’éteint alors que le poêle était en fonc- tionnement ou lorsque la température des fumées chute en dessous de la valeur minimale nécessaire pour maintenir le poêle en fonctionnement. Ce message peut également s’afficher après un cycle de nettoyage, s’il n’y a plus de braises dans le creuset. Le message NO FIAMMA/MANCA PELLET s’affiche. Les causes peuvent être variées : il n’y a pas ou pas suffisamment de granulés dans le réservoir, la vis sans fin d’alimentation en granulés est bloquée par un corps étranger, etc. Assurez-vous qu’il y a des granulés dans le réservoir et que la vis sans fin fonctionne correcte- ment. Si le message d’alarme persiste, contactez le service technique. Il peut être nécessaire de modifier les paramètres de fonctionnement du poêle. AL7 - Message d’alarme Sécurité thermique Lorsque le thermostat de sécurité général détecte une température supérieure au seuil de déclenchement, le thermostat déclenche et coupe l’alimentation de la vis sans fin. Le poêle s’éteint lorsque cette alarme se produit. Le message SICUREZZA TERMICA s’affiche. Les causes peuvent être variées : l’entretien courant n’a pas été effectué correctement, par exemple le creuset n’a pas été nettoyé ou a été mal positionné, le déflecteur de fumées et le faisceau tubulaire n’ont pas été nettoyés correctement, etc. Effectuez l’entretien et nettoyez l’appareil de façon appropriée, contactez le service technique. AL8 - Message d’alarme Pas de dépression Ce message d’alarme s’affiche si le pressostat a déclenché, ce qui arrive uniquement en cas de problèmes liés au conduit de fumées. Contactez l’installateur du poêle. Il peut y avoir aussi d’autres raisons à cette alarme. L’entretien courant peut ne pas avoir été effectué correctement, par exemple le creuset n’a pas été nettoyé ou a été mal positionné, le déflecteur de fumées et le faisceau tubulaire peuvent ne pas avoir été nettoyés correctement, etc. Effectuez l’entretien et nettoyez le poêle de façon appropriée, contactez le service technique.36

Nom du fournisseur ou de la marque Qlima Model Amadea 116 Classe d’efficacité énergétique A+ Type de poêle à granulés de bois Puissance thermique directe (*) kW 10,3 Puissance thermique indirecte kW 0,0 Indice d’efficacité énergétique 124 Consommation électrique W 300 / 100 Tension de raccordement V/Hz 230/~50 Rendement thermique à capacité nominale/réduite (*) % 88,76 / 94,39 Autres précautions liées au montage, à l’installation ou à la maintenance du chauffage local Consulter le manuel Niveau de CO à une capacité nominale d’O

de 13 %/capacité réduite (*) % 0,019 / 0,048 Teneur moyenne en poussières à 13 % d’

mg/Nm³ 11,8 Pour des pièces jusqu’à** m³ 285 Diamètre du tuyau d’évacuation mm 80 Température de la fumée à capacité nominale/réduite (*) °C 218,6 / 79,2 Tirage de cheminée nécessaire Pa 11,4 Avec plusieurs poêles Peut-être(***) Utilisable sur conduite de fumée combine Non Type de combustible (****) Ø 6 mm Din+/Önorm+/ EN+ Longueur nominale / diamètre du carburant mm 30 / 06 Capacité de la trémie à granulés kg 20 Autonomie (min.-max.) h 8,5 - 26 Entrée d’air primaire Oui Ventilateur de recirculation Oui Filtre à air Non Poids net kg 106 (*) Conformément à la norme EN14785 (**) Valeur indicative, varie par pays/région (***) à déterminer par un installateur professionnel agréé (****) Utiliser uniquement le combustible recommandé

11. CONDITIONS DE GARANTIE

Votre poêle est garanti pendant 24 mois à partir de sa date d’achat. Pendant cette période de garantie, les défauts de pièces et de main-d’oeuvre sont réparés gratuite- ment en tenant compte des conditions suivantes :

1. Nous déclinons expressément toute autre réclamation pour dommages, y com-

pris pour dommages indirects.

2. Toute réparation et/ou tout remplacement de pièce pendant la période de ga-

rantie ne prolonge pas la durée de la garantie.

3. La garantie n’est plus applicable si la conception du poêle a été modifiée, si des

pièces détachées non originales ont été utilisées ou si le poêle a été réparé par des personnes non agréées.

4. Les pièces exposées à une usure normale, avec une durée de vie inférieure à la

période de garantie, comme les divers joints, le revêtement ignifuge, le verre*/

fenêtre*, les détails peints et la céramique etc, ne sont pas couverts par la garan- tie.

5. La garantie s’applique uniquement sur présentation de la preuve d’achat origi-

nale, datée et non corrigée ou modifiée.

6. La garantie ne s’applique pas pour les dommages causés par le non respect des

instructions d’utilisation indiquées dans ce manuel, par négligence et par l’uti- lisation d’un combustible inadéquat. L’utilisation d’un fuel inadéquat peut être dangereuse **.

7. Les frais et les risques inhérents au transport du poêle ou de ses composants sont

toujours à la charge du client.

8. La garantie s’applique uniquement lorsque le poêle a été installé par un instal-

lateur agréé et sur présentation du protocole de mise en service signé. Pour éviter des frais inutiles, lisez d’abord ce manuel avec attention. Si le manuel ne propose aucune solution au problème, consultez votre revendeur ou installateur.

• La vitre de la fenêtre résiste à des températures supérieures à celles que le poêle peut atteindre. De ce fait, la vitre ne peut être endommagée qu’en dehors de la responsabilité du fabricant/distributeur. C’est pourquoi les dégâts causés à la vitre ne sont pas couverts par la garantie. ** Des substances hautement inflammables peuvent provoquer un feu incon- trôlable avec de grosses flammes. Dans ce cas, n’essayez jamais de déplacer le poêle. Éteignez le poêle immédiatement. En cas d’urgence, utilisez toujours et exclusivement un extincteur de type B : à neige carbonique ou à poudre.38

L’âtre et le cendrier doivent être nettoyés avant chaque démarrage.

A. Interrupteur Marche/arrêt ventilateur gaine supplémen

taire - B. Interrupteur Marche/ arrêt principal du poêle - C. Sonde de température ambiante - D. Connexion module Wi-Fi - E. Raccordement gaine supplémen

taire - F. Tuyau d’aspiration air de combustion - G. Raccordement conduit de cheminée

Si vous souhaitez obtenir des informations supplémentaires ou si vous rencontrez un problème, rendez-vous sur notre site Web (www.qlima.com) ou contactez notre service client (vous trouverez l’adresse et numéro de téléphone sur www.qlima.com).
