MANUALE UTENTE Amadea 116 QLIMA

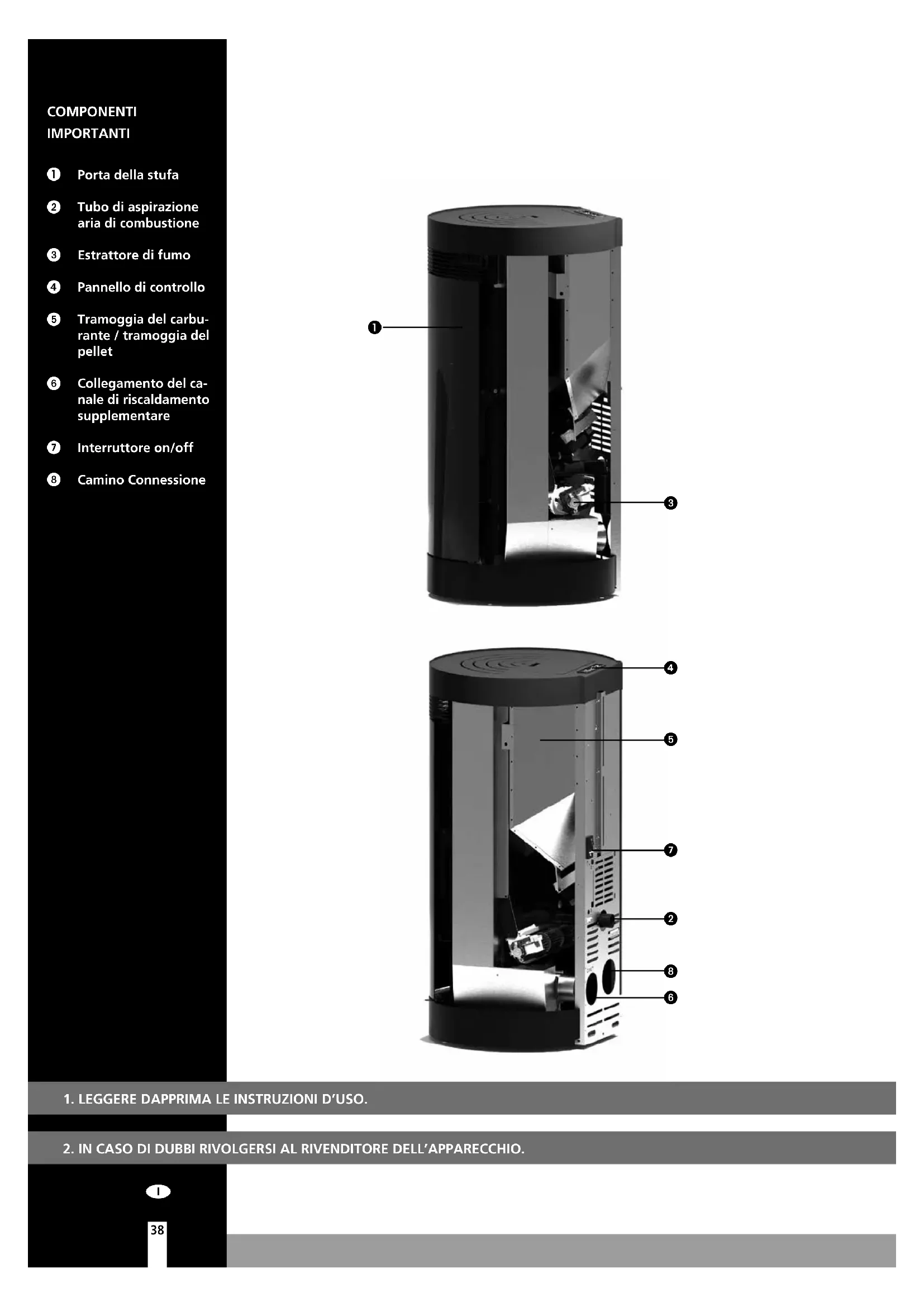

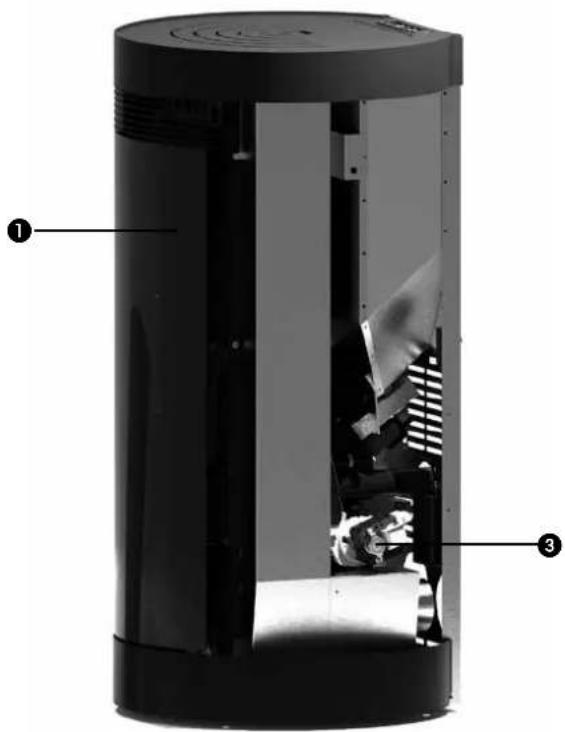

① Porta della stufa
② Tubo di aspirazione aria di combustione
③ Estrattore di fumo
4 Pannello di controllo
⑤ Tramoggia del carburante / tramoggia del pellet
⑥ Collegamento del canale di riscaldamento supplementare
7 Interruttore on/off
8 Camino Connessione

Congratulazioni per aver scelto la Sua nuova stufa. Ha acquistato un prodotto di alta qualità che usato responsabilmente le garantirà anni di comfort.

Al fine di garantire una maggiore durata e sicurezza nell'utilizzo della Sua nuova stufa, Le consigliamo di leggere attentamente questo manuale e di conservarlo per future consultazioni.

A nome del produttore, forniamo una garanzia di 24 mesi su difetti di produzione o di materiale.

Accenda la Sua stufa a pellet!

Cordialmente,

PVG Holding b.v.

Assistenza Clienti

1. ISTRUZIONI DI SICUREZZA

2. COME COMPORTARSI IN SITUAZIONI DI EMERGENZA O IN CASO DI INCENDIO NEL CAMINO

3. PRIMO AVVIO

3.1 Attività prima e durante il primo invio

1. MODALITA' DI FUNZIONAMENTO

4.1 Accensione della stufa
4.2 Fuoco presente
4.3 Stufa in lavoro
4.4 Modifica della potenza calorica impostata
4.5 La temperatura ambiente raggiunge la temperatura impostata (SET temperatura)
4.6 Modifica dell'impostazione della temperatura ambiente
4.7 Spegnimento della stufa
4.8 Telecomando
4.9 Funzionalita
4.10 Connessione Wifi
4.11 Riscaldamento di un altro locale con un canale aggiuntivo
4.12 Stufa chiusa ermeticamente

5.1 Il combustibile
5.2 Riempimento della tramoggia con il pellet

1. MANUTENZIONE

6.1 Manutenzione da eseguire a cura dell'utente finale
6.2 Pulizia della superficie esterna della stufa
6.3 Pulizia del portello
6.4 Pulizia del focolare con cassetto della cenere
6.5 Pulizia dello scambiatore termico
6.6 Pulizia del focolare
6.7 Controllo della tenuta dello sportello tagliafuoco
6.8 Pulizia della tramoggia del pellet e Auger
6.9 Pulizia del dispositivo di aggiunta pellet
6.10 Manutenzione da eseguire ad opera di un tecnico autorizzato

1. ASSISTENZA TECNICA, RICAMBI ORIGINALI

2. RISOLUZIONE DEI PROBLEMI

8.1 Azzeramento di un guasto
8.2 Lista dei guasti

1. Gestione allarmi

2. Scheda prodotto

3. Clausole di garanzia

Tutte le immagini alle quali si fa riferimento nel presente manuale si trovano in fondo allo stesso.

1. ISTRUZIONI DI SICUREZZA

NOTA! Tutte le illustrazioni riportate nel manuale e sul cartone hanno un mero scopo esplicativo ed indicativo e potrebbero pertanto differire leggermente dell'apparecchio in vostro possesso. L'apparecchio di riferimento è quello che avete acquistato.

L'inosservanza dei requisiti stabiliti nel presente manuale comporta l'annullamento della garanzia e potrebbe portare a situazioni pericolose.

Si prega di installare il dispositivo secondo le leggi e normative locali e nazionali. Il presente prodotto è destinato al riscaldamento delle stanze in abitazioni residenziali ed è idoneo unicamente per l'uso in normali condizioni domestiche, all'interno di un soggiorno, di una cucina e di un garage in luogo asciutto. Non installare la stufa in camere da letto o bagni.

La corretta installazione della stufa è di vitale importanza per la durata del prodotto e per la vostra sicurezza. Si consiglia quindi di attenersi a quanto segue:

- La stufa deve essere installata da un tecnico autorizzato a svolgere tale mansione. Le istruzioni d'uso fornite dal presente manuale possono variare a seconda delle leggi locali e/o regionali. In caso di dubbio, attenersi alle condizioni più severe. Il produttore e distributore declinano qualsiasi responsabilità in caso di installazione non conforme alle leggi locali o in caso di erra-

ta o non idonea ventilazione del locale.

- La stufa deve essere installata in un ambiente tale da permetterne l'utilizzo in sicurezza (ubicazione all'interno della stanza, tipo di edificio, utilizzo della stanza).

In caso di malfunzionamento o difficoltà di comprensione di questo manuale, La preghiamo di contattare il Suo distributore o installatore al più presto.

- La combustione del pellet necessita di ossigeno, pertanto di aria.

Assicurarsi sempre che il condotto dell'aria di combustione possa aspirare aria pulita dall'esterno.

• Non coprire mai le prese d'aria. Assicurarsi regolarmente che l'apertura di aspirazione sia pulita.
• Avvalersi di attrezzatura idonea al trasporto di stufe. L'utilizzo di attrezzatura non adeguata potrebbe causare danni a persone e/o alla stufa.
• Si consiglia di non lasciare oggetti e/o materiali infiammabili nel raggio di 200 mm dal retro e 100 mm dai lati della stufa e nel raggio di 800 mm dal portello frontale.
• La stufa è progettata come unità monoblocco e non è indicata per l'incasso. Mantenere una distanza libera di 100 mm tra le pareti non infiammabili e i lati / il retro della stufa.
• La superficie della stufa può diventare molto calda durante l'uso. NON lasciare bambini da soli vicino alla stufa. Assicurarsi che

sia sempre presente un adulto e che non giochino con la stufa.

- La stufa non dovrebbe essere usata da persone (compresi bambini) con ridotte capacità fisiche, sensoriali o mentali, o con poca esperienza e conoscenza in materia, se non sotto la diretta supervisione o su istruzioni specifiche di una persona responsabile per la loro sicurezza. Non lasciare mai le persone menzionate sopra senza sorveglianza in presenza dell'imballaggio. Sussiste il pericolo di soffocamento.

- I bambini di età inferiore a 3 anni devono essere tenuti sotto supervisione continua.

- I bambini di età compresa tra 3 e 8 anni possono solo accendere spegnere l'apparecchio, a condizione che essa sia stato posto o installato nella sua normale posizione di funzionamento previsto e che siano controllati o siano stati istruiti all'uso dell'apparecchio in modo sicuro e abbiano compreso i rischi connessi.

- I bambini di età compresa tra 3 e 8 anni non devono collegare, regolare e pulire l'apparecchio o eseguire manutenzione da effettuare da parte dell'utente.

- La superficie della stufa può diventare molto calda durante l'uso. Quando si utilizza la stufa, usare dispositivi di protezione personale ignifughi appropriati, come guanti di protezione dal calore.

- Durante l'installazione e la manutenzione della stufa utilizzare sempre gli ausili di protezione personale necessari quali occhiali di sicurezza, guanti, eccetera.

- Prestare attenzione quando si rabbocca la tramoggia della stufa con il pellet quando

la stufa è ancora bollente. Assicurarsi che il sacco del pellet non sia a portata del fuoco.

- Prestare attenzione ad abiti infiammabili, potrebbero incendiarsi in prossimità del fuoco.

- Non utilizzare solventi infiammabili nella stanza in cui si trova la stufa. Per evitare qualsiasi rischio, si consiglia di non tenere materiale combustibile né solventi infiammabili nella stessa stanza.

- La stufa è particolarmente pesante, assicurarsi che il pavimento ne regga il peso.

- Usare esclusivamente pellet di legna asciutto di buona qualità privo di residui di colla, resina o additivi. Diametro 6 mm. Lun-ghezza massima 30 mm.

- Non usare combustibili diversi dal citato pellet di legna. Altri combustibili, come ad esempio trucioli di legno con residui di colla e/o solventi, legno di risulta in genere, cartone, combustibili liquidi, alcol, petrolio, benzina, materiali di scarto o spazzatura ecc. sono tutti vietati.

- L'utilizzo di legna di umida, verniciata o di scarsa qualità può portare alla formazione di condensa e/o fuliggine nel camino o nel focolare riducendo le prestazioni della stufa e creando delle situazioni pericolose.

- Far pulire il camino regolarmente, secondo le leggi locali e le norme previste per legge. Qualora non esistessero leggi e/o norme: assicurarsi che l'intero impianto stufa-canna-camino venga controllato e pulito da un tecnico autorizzato almeno due volte l'anno (una volta all'inizio della stagione invernale). Se la stufa viene usata in modo continuo e intenso, l'intero im-

pianto, compreso il camino, devono essere puliti più frequentemente.

• Non utilizzare la stufa come barbecue.

Collegare una sola stufa a legna per canna fumaria. Collegare più stufe alla stessa canna fumaria può causare situazioni pericolose.

Questa stufa necessita di un collegamento elettrico. Leggere attentamente le avvertenze e considerazioni riportate di seguito:

• Non utilizzare un cavo elettrico danneggiato.
- Un cavo elettrico danneggiato dovrà essere sostituito dal fornitore o da personale autorizzato/centro riparazioni.
• Non bloccare o piegare il cavo.
• Assicurarsi che il cavo elettrico non tocchi le parti calde della stufa.
- NON collegare la stufa tramite una pro-lunga. Se non si dispone di una presa con messa a terra, chiamare un elettricista per richiederne l'installazione.
- Controllare la corrente di alimentazione Questo dispositivo va collegato esclusivamente a prese con messa a terra - tensione 230 V/ \~50 Hz.

Il dispositivo DEVE essere sempre collegato ad una presa con messa a terra. E' vietato il collegamento del dispositivo ad una presa priva di messa a terra.

• La spina deve essere facilmente accessibile una volta collegato il dispositivo.
  • Non posizionare l'apparecchio diretta-

mente al di sotto di una presa di corrente a parete.

Prima di collegare il dispositivo, assicurarsi che:

• La tensione corrisponda a quella richiesta.
• La presa e la corrente siano adeguate.
  • La spina sia adatta alla presa.

Per un utilizzo sicuro, è importante che l'installazione sia corretta. Incaricare dell'installazione un esperto autorizzato e riconosciuto o farla verificare e approvare prima del primo utilizzo. L'esperto autorizzato deve approvare l'intero impianto, inclusi l'apporto di aria, lo scarico dei fumi, la canna fumaria e l'impianto elettrico. In mancanza di ciò, vi è il rischio di incendi e la garanzia decade. L'installazione potrebbe inoltre non soddisfare le condizioni richieste dalla legislazione nazionale o dalla compagnia di assicurazioni.

• Non coprire mai le prese d'aria.
- Non inserire oggetti nei fori presenti all'interno della stufa.
- Evitare qualsiasi contatto con l'acqua. Non spruzzare la stufa né immergerla in acqua, in quanto potrebbe portare ad un corto circuito.
- Ricordarsi di staccare la spina prima di pulire o sostituire parti della stufa.
- Prima di eseguire qualsiasi intervento di manutenzione sulla stufa, estrarre sempre la spina dalla presa.
- Rimuovere la spina dalla presa quando la stufa non è in uso.

• Non apportare modifiche all'apparecchio. Questo al fine di evitare che si verifichino situazioni di grave pericolo. Tali interventi comportano la decadenza della garanzia.
• Conservare con cura il manuale di installazione e di utilizzo.
• In caso di emergenza operare sempre secondo le indicazioni fornite dai vigili del fuoco.

2. COME COMPORTARSI IN SITUAZIONI DI EMERGENZA O IN CASO DI INCENDIO NEL CAMINO

1. Spegnere immediatamente la stufa staccando la spina dalla presa di corrente.
2. Spegnere il fuoco nella stufa servendosi di un estintore a CO _2 , sabbia, bicarbonato o sale, per ridurre al minimo la formazione di fumo nell'ambiente. Non usare mai acqua per spegnere l'incendio.
3. In caso di incendio nel camino: Chiudere la valvola a farfalla (consultare le regole, prescrizioni, ordinanze e norme locali / nazionali per assicurarsi che la valvola a farfalla sia consentita) o tappare la canna fumaria con un panno bagnato.

ATTENZIONE: la canna fumaria può essere bollente. Per la chiusura, indossare sempre guanti resistenti al calore.

1. Avvisare subito i pompieri.
2. Ventilare l'ambiente aprendo tutte le finestre e le porte, in relazione alla possibile formazione di monossido di carbonio.

3. PRIMO AVVIO

La prima messa in funzione deve essere eseguita da un tecnico autorizzato del servizio. La mancata installazione da parte di un tecnico autorizzato Qlima potrebbe comportare una violazione della legge. La stufa va regolata alla prima messa in funzione, per ottenere una giusta proporzione tra aria e combustibile in ciascuno dei cinque livelli di combustione. La proporzione giusta dipende fortemente dalla canna fumaria montata e può essere regolata solo dopo l'installazione della stufa. Una proporzione sbagliata tra aria e combustibile può provocare gravi danni alla stufa e far aumentare anche il consumo di combustibile.

Non cambiare mai da soli i parametri di servizio nel menù di servizio. Ciò può provocare gravi danni alla stufa, facendo decadere la validità della garanzia. La stufa può essere regolata esclusivamente da un tecnico autorizzato del servizio.

3.1 ATTIVITÀ PRIMA E DURANTE IL PRIMO INVIO

Nuovo edificio o ristrutturazione: Assicurarsi che l'edificio sia ben asciutto prima di utilizzare la stufa per la prima volta. Pareti, soffitti e/o pavimenti in particolare richiedono molto tempo per l'asciugatura. Fuliggine, particelle di cenere ecc. potrebbero facilmente attaccarsi a pareti non completamente asciutte.

1. Controllare che la stufa sia stata installata secondo le istruzioni di installazione.
2. Prima di utilizzare la stufa, rimuovere tutto il contenuto (libretti e manuali), quanto (consigliato), per atrezzi da utilizzarsi sulla stufa e per accedere al focolare in genre, (carico legna o altro).
3. Riempire di pellet il deposito di pellet. Vedasi il capitolo 5 "Riempire di pellet il deposito di pellet" di queste istruzioni per una spiegazione relativa ai pellet da usare e a come va riempito il deposito.
4. Attaccare la spina a una presa di corrente a terra e accendere l'interruttore. Questo si trova sul lato posteriore della stufa.

Controllare il capitolo 9 "Allacciamento elettrico" delle istruzioni di installazione prima di collegare l'apparecchio all'elettricità.

1. Consultare il capitolo 4 "Utilizzo normale della stufa" per ottenere maggiori informazioni sull'utilizzo del telecomando (se compreso nella consegna) e sul procedimento di avvio.
2. La stufa è in acciaio di alta qualità con uno strato protettivo. Durante i primi cicli di accensione lo strato protettivo si indurirà e l'acciaio si assesterà. Questo processo può richiedere del tempo. Durante il primo funzionamento, è normale che sia prodotto un odore sgradevole. Assicurarsi di ventilare la stanza a lungo durante tale periodo.
3. Non far mai funzionare la stufa con lo sportello tagliafuoco aperto. Tenere sempre lo sportello chiuso durante il funzionamento della stufa. Assicurarsi che lo sportello della stufa sia ben chiuso.
4. Accendere la stufa e selezionare il livello di combustione 1.

Al fine di evitare danni permanenti alla stufa, inizialmente si consiglia di effettuare un'alimentazione graduale e a fuoco basso. Per le prime 24 ore, tenere il fuoco basso, in seguito è possibile aumentare gradualmente la capacità. Tenere la stufa accesa in continuazione per almeno altre tre o quattro ore.

1. Controllare che non entrino nell'ambiente gas provenienti dal processo di combustione. Se ciò accade, spegnere subito la stufa e riparare la perdita.
2. Verificare che il ventilatore per l'ambiente entri in funzione, sentendo se l'aria fuoriesce dalla griglia di emissione sul lato anteriore della stufa. Questo ventilatore parte solo quando la stufa è abbastanza calda (circa 15-20 minuti dopo che la stufa è stata accesa). Se il ventilatore per l'ambiente non gira, spegnere la stufa per evitare danni. Risolvere il problema prima che la stufa venga accesa di nuovo.

1. Verificare che la stufa abbia la giusta proporzione aria/combustibile in ognuno dei cinque livelli di combustione, controllando l'immagine della fiamma su ciascuno dei cinque livelli di combustione. A tale proposito, vedasi la figura 1. Se necessario, regolare la proporzione aria/combustibile. Il regolamento della proporzione aria/combustibile può essere effettuato solo da un tecnico di servizio.
2. Controllare il tiraggio della canna fumaria con un manometro differenziale. Regolare la valvola a farfalla della canna fumaria, se installata.

Dopo aver regolato la valvola a farfalla, la posizione della valvola a farfalla può essere cambiata solo in caso di calamità, come ad esempio un incendio del caminetto.

1. Verificare che in ognuno dei cinque livelli di combustione la temperatura del gas di combustione rimanga sotto i 220°C. Se la temperatura del gas di combustione in uno dei cinque livelli di combustione supera i 220°C, la stufa del livello corrispondente deve essere regolata di nuovo, riducendo l'aggiunta di pellet in combinazione con la velocità del ventilatore per gas di combustione e / o aumentando la velocità del ventilatore per l'ambiente.

L'esecuzione della mezza in funzione della stufa da parte di un tecnico autorizzato presenta i seguenti vantaggi:

• Si formerà meno fuliggine, per cui la canna fumaria e la stufa si sporcheranno meno rapidamente.
• La stufa consumerà meno combustibile.
• Il rendimento della stufa sarà ottimale.
• Le componenti della stufa saranno meno appesantite, per cui la stufa avrà una vita più lunga.

• Il numero di ore necessario per il servizio e il mantenimento della stufa diminuirà.

• Dopo essere stata regolata, la stufa è pronta per l'uso.

Prima di ogni avvio, il cassetto della cenere e il bruciatore vanno puliti. A tale proposito, vedasi il capitolo 6.4. Inoltre, la porta della stufa deve essere chiusa.

La stufa non può essere utilizzata qualora venisse utilizzato un sistema di aspirazione dell'aria, un impianto di riscaldamento ad aria calda o altri apparecchi che influiscono sulla pressione dell'aria nell'ambiente. Questi apparecchi vanno spenti prima dell'utilizzo della stufa a pellet.

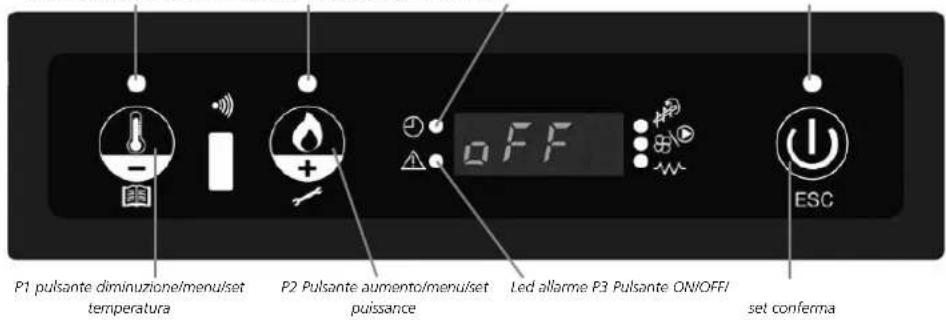

MODALITA' DI FUNZIONAMENTO

Di seguito è descritto il normale funzionamento del controllore regolarmente installato in una stufa ad aria con riferimento alle funzioni disponibili per l'utente. Prima dell'accensione della stufa il display si presenta come in figura 2a.

Led regolaz temperatura Led regolazione potenza Led crono Led ON/OFF

P1 pulsante diminuzione/menu/set temperatura P2 Pulsante aumento/menu/set puissance OFF LED allarme P3 Pulsante ON/OFF/ set conferma ESC

Attivare la stufa tenendo premuto il pulsante ON/OFF per circa 3 secondi. Questa fase inizia con l'accensione dell'elemento riscaldante e il carico automatico continuo dei pellet. Sul display compaiono in successione le parole "ACCENDE", "CARICA PELLET" e "ATTESA FIAMMA". La ventola di aspirazione dei fumi è attivata. Quando inizia la combustione e la temperatura dei fumi raggiunge la soglia minima di 45°, l'elemento riscaldante viene disattivato. Se la regolazione è corretta e vengono utilizzati pellet di buona qualità, la stufa si accende entro 7-8 minuti. La stufa passa alla fase "stabilizzazione della fiamma". La fase di accensione può durare al massimo 15 minuti. Se in questa fase i pellet non bruciano, sul display viene visualizzato l'allarme "MANCATA ACCENSIONE". Se questo problema si presenta con maggiore frequenza, mettersi in contatto con il tecnico.

4.2 FUOCO PRESENTE

I pellet vengono caricati attraverso l'ingresso a vite a una velocità preimpostata. Quando la temperatura dei fumi di scarico supera la temperatura preimpostata di 45°C, la stufa passa alla fase successiva. Il processo di combustione avviene in base ai parametri stabiliti dal fabbricante fino al raggiungimento di determinate condizioni che permettono ala stufa di passare alla fase di "FUNZIONAMENTO".

4.3 STUFA IN LAVORO

Nella fase di "FUNZIONAMENTO", l'utente può impostare la temperatura ambiente desiderata e la potenza massima di funzionamento della stufa. Il termine "LA-VORO" appare sul display. La stufa è regolata per funzionare con un termostato esterno. A seconda della regolazione del termostato esterno, del termostato ambiente e della temperatura ambiente rilevata, possono esservi diverse modalità di funzionamento della stufa:

• T Amb - Temperatura ambiente rilevata dal sensore sulla stufa
- T Set Amb - Temperatura ambiente regolata nel termostato esterno
• T Set Temp - Temperatura ambiente impostata in SET ROOM TEMP

Termostato esterno chiuso (Tamb < T Set Term):

Il messaggio "LAVORO" appare sul display e la stufa funziona alla potenza impostata fino a quando il termostato si apre.

Termostato esterno aperto (TAmb > T Set Term):

La stufa funziona alla potenza impostata fino al raggiungimento della temperatura T Set Temp, quindi si attiva la fase "MODULAZIONE".

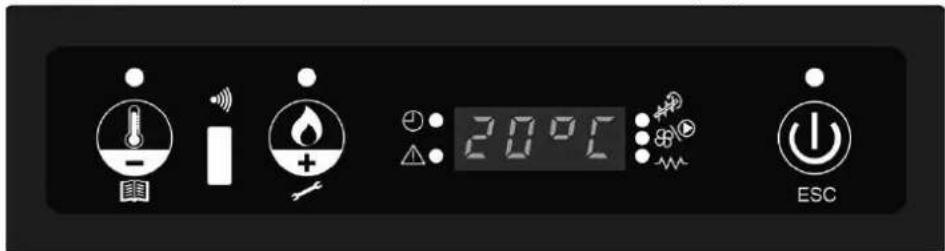

4.4 MODIFICA DELLA POTENZA CALORICA IMPOSTATA

Durante il normale funzionamento della stufa (Lavoro) è possibile modificare la potenza calorica emessa agendo sul pulsante P2. (Led set potenza acceso) Per aumentare la potenza calorica premere nuovamente P2, mentre per diminuire premere P1. Il livello di potenza impostato è visualizzato dal display.

20°C ESC

Per uscire dal set attendere 5 secondi senza eseguire operazioni sulla tastiera, oppure premere P3.

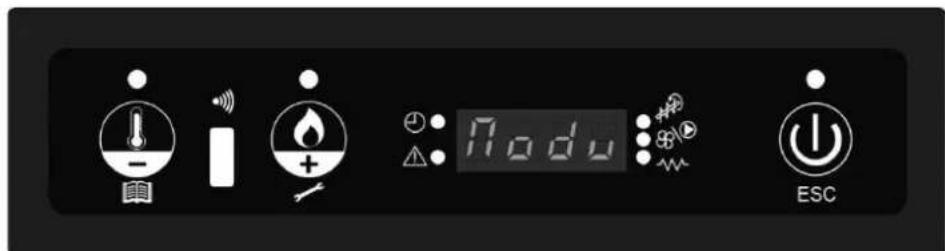

4.5 LA TEMPERATURA AMBIENTE RAGGIUNGE LA TEMPERATURA IMPOSTATA (SET TEMPERATURA)

Quando la temperatura ambiente ha raggiunto il valore impostato, la potenza calorica della stufa è automaticamente portata al malore minimo. In tali condizioni il display visualizza il messaggio "Modula".

Se la temperatura ambiente scende al di sotto di quella impostata (Set temperatura) la stufa ritorna in modalità "Lavoro" ed alla potenza precedentemente impostata (Set potenza).

4.6 MODIFICA DELL'IMPOSTAZIONE DELLA TEMPERATURA AMBIENTE

Per modificare la temperatura ambiente è sufficiente agire sul tasto P1. Il display visualizza la temperatura ambiente impostata (SET di temperatura). Agendo quindi sui tasti P1 (diminuisci) e P2 (aumenta) è possibile modificarne il valore. Dopo circa 5 secondi il valore viene memorizzato ed il display ritorna alla normale visualiz-zazione, oppure per uscire premere P3.

20°C ESC

1

4.7 SPEGNIMENTO DELLA STUFA

Quando la stufa è attivata, tenere premuto per alcuni secondi il pulsante 3 (ATTIVATO/DISATTIVATO) per disattivare la stufa. Sul display appare la scritta "PULIZIA FINALE" (= ciclo di pulizia finale). Il sistema di alimentazione dei pellet e la ventola dei fumi si arrestano a una velocità impostata dal fabbricante. La ventola ambiente e il ventilatore dell'impianto di aspirazione dei fumi si disattiveranno progressivamente. Alla fine di questa fase, sul display appare la parola "SPENTO".

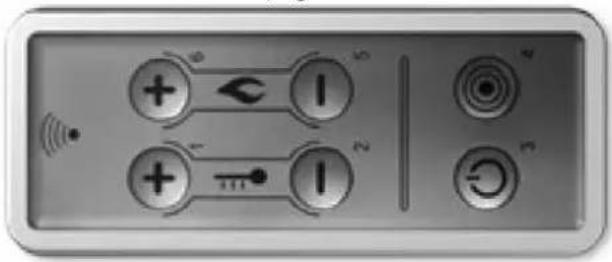

4.8 TELECOMANDO

Il telecomando permette di impostare la potenza di riscaldamento, la temperatura ambiente desiderata e l'accensione / spegnimento automatico dell'apparecchio.

Per accendere la stufa premere contemporaneamente i pulsanti P1 e P6 per 3 secondi; il dispositivo passa automaticamente alla fase di avvio. Terminata la fase di accensione, l'apparecchio passa al funzionamento normale e la potenza di riscaldamento viene regolata tramite i tasti P6 e P5. I tasti P1 e P2 consentono di impostare la temperatura ambiente desiderata. Per spegnere la stufa premere contemporaneamente i pulsanti P1 e P6 per tre secondi; il display A visualizza "Off". Il telecomando funziona con una batteria di tipo MN2 da 12 Volt. Le batterie devono essere rimosse dal dispositivo prima dello smaltimento e devono essere smaltite in conformit con le normative locali.

Premendo sul Pulsante 1 per un minimo di 3s si accede al Men. Questo suddiviso in varie voci e diversi livelli che permettono di accedere alle postazioni e alla programmazione della scheda. Per accedere alle varie voci del Men dopo aver premuto il Pulsante 1 per un minimo di 3s, agendo sul Pulsante 1 e Pulsante 2 scorrere la lista del Men fino a giungere alla voce desiderata e confermare premendo il Pulsante 3.

ATTENZIONE: Le voci di menu che consentono di accedere alla programmazione tecnica sono protette da PASSWORD.

LISTA DEI MENU':

• MENU' 01 SET OROLOGIO;
• MENU' 02 SET CRONO;
• MENU' 03 SCEGLI LINGUA;

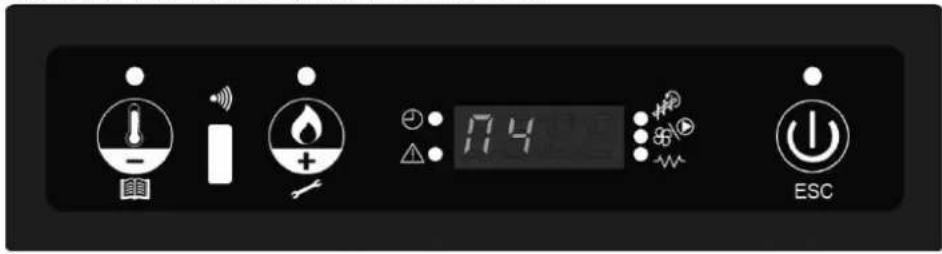

• MENU' 04 STAND-BY;

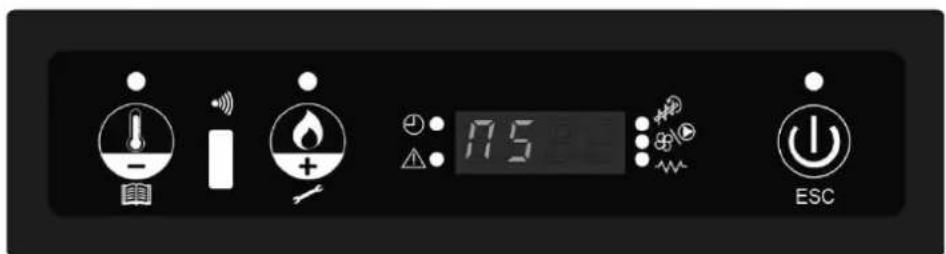

• MENU' 05 CARICO INIZIALE;
• MENU' 06 STATO STUFA;

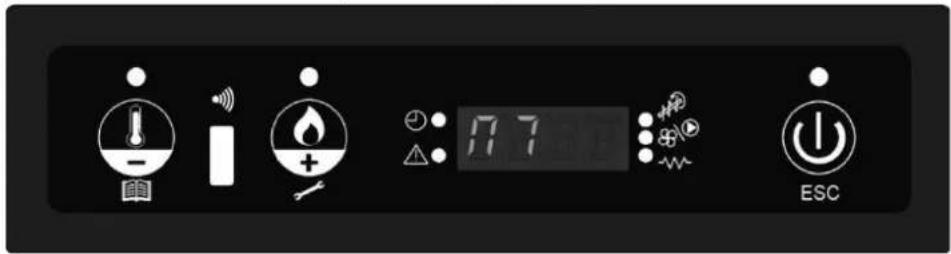

  • MENU' 07 PULISCI BRACIERE;
• MENU' 08 TARATURE TECNICO (codice accesso);
• MENU' 09 TIPO PELLET;

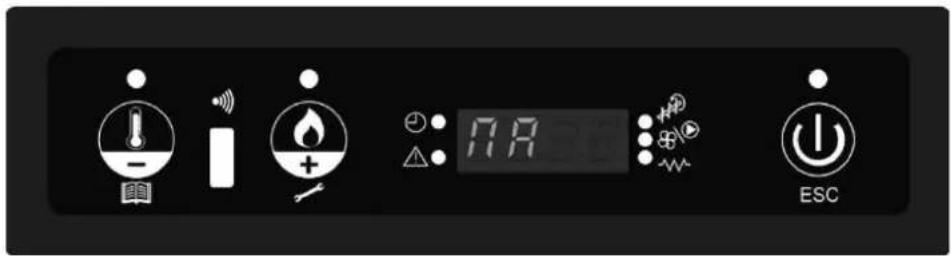

• MENU' A TIPO CAMINO.

MENU 01 - SET OROLOGIO

Dopo essere entrati nei men tenendo premuto il pulsante 1 per almeno 3s, confermare con il pulsante 3 per entrare nel men M1 che permette di Impostare l'ora e la data corrente agendo sul Pulsante 1 e Pulsante 2 per far scorrere i dati desiderati e confermare con il Pulsante 3.

ATTENZIONE: E' importante effettuare questa prima impostazione prima di procedere con l'attivazione del Men SET CRONO.

La scheda provvista di batteria al litio che permette all'orologio interno un'autonomia anche superiore ai 3/5 anni.

電 17 1 ESC

LIVELLOMENUSELEZIONEDESCRIZIONEVALORE

1 01 SET	OROLOGIO regolazione orologio
2 01 - 01	GIORNO SETT. indicare giorno settimana da 1 a 7
3 01 - 02	ORA indicare ora hh:00
4 01 - 03	MINUTO indicare minuti 00: mm
5 01 - 04	GIORNO MESE	indicare giorno mese	da 1 a 31
6 01 - 05	MESE	indicare mese	da 1 a 12
7 01 - 06	ANNO	indicare anno	xxxx

MENU 02 - SET CRONO

Entrando nei men con il pulsante 1 premendolo per 3s avanzare con il pulsante 2 fino a M2 e confermare con il pulsante 3 per entrare nel men set crono che permette di abilitare e disabilitare globalmente tutte e 3 le funzioni di cronotermostato: Programma giornaliero, Programma settimanale e Programma Weekend.

ATTENZIONE: E' importante selezionare con attenzione il tipo di programma desiderato disattivando così quelli non desiderati in modo da non far si che essi stessi entrino in conflitto non garantendo il corretto funzionamento della programmazione.

17.2 ESC

LIVELLOMENUSELEZIONE		DESCRIZIONE		VALORE
1 02 SET	CRONO	regolazione cronotermostato
2	02 - 01	ABILITA CRONO	abilitazione cronotermostato
3 02 - 01	-01	ABILITA CRONO		ON / OFF

MENU 02 - 02 PROGRAMMA GIORNALIERO

Una volta entrati nei sottomen utilizzare i pulsanti 1 e 2 per cambiare il valore del sottomen e utilizzare il pulsante 3 per confermare e procedere al sottomen successivo. Permette di abilitare, disabilitare e impostare le funzioni di cronotermostato giornaliero. È possibile impostare due fasce di funzionamento delimitate dagli orari impostati secondo tabella seguente:

LIVELLOMENUSELEZIONEDESCRIZIONEVALORE
1 02 - 02	GIORNALIERO programma giornaliero
2 02 - 02	-01	ABILITA GIORN. abilitazione programma ON/OFF
3 02 - 02	-02	START 1 orario 1a accensione hh:mm / OFF
4 02 - 02	-03	STOP 1 orario 1o spegnimento hh:mm / OFF
5 02 - 02	-04	START 2 orario 2a accensione hh:mm / OFF
6 02 - 02	-05	STOP 2 orario 2o spegnimento hh:mm / OFF

ATTENZIONE: L'impostazione OFF presente su ogni signola sottofunzione del programma, comporter la non esecuzione della sottofunzione che a titolo esemplificativo nella sottofunzione STOP 1 non eseguira la fase di primo spegnimento della stufa, pertanto la stufa continuer a funzionare fino a l'incontro della sottofunzione STOP 2 oppure fino a quando viene eseguito lo spegnimento manuale.

MENU 02 - 03 PROGRAMMA SETTIMANALE

Permette di abilitare, disabilitare e impostare le funzioni del cronotermostato settimanale. Il programmatore settimanale dispone di 2 programmi indipendenti il cui effetto finale composto dalla combinazione delle 2 singole programmazioni. Il programmatore settimanale pu essere attivato o disattivato. Inoltre, impostando OFF nel campo orari, l'orologio ignora il comando corrispondente.

ATTENZIONE: Effettuare con cura la programmazione evitando in generale di far sovrapporre le ore di attivazione e/o disattivazione nella stessa giornata in differenti programmi.

LIVELLOMENUSELEZIONEDESCRIZIONE				VALORE
1	02 - 03	SETTIMANALE	programma settimanale
2	02 - 03	-01	ABILITA SETT.	abilitazione programma	ON/OFF
3	02 - 03	-02	START 1	orario 1a accensione	hh:mm / OFF
4	02 - 03	-03	STOP 1 orario 1o spegnimento	hh:mm / OFF
5	02 - 03	-04	LUNEDI	abilita programma 1 sett,	ON / OFF
6	02 - 03	-05	MARTEDI	abilita programma 1 sett,	ON / OFF
7	02 - 03	-06	MERCOLEDI	abilita programma 1 sett,	ON / OFF

8 02 - 03 - 07	GIOVEDI abilita programma 1 sett, ON / OFF
9 02 - 03 - 08	VENERDI abilita programma 1 sett, ON / OFF
10 02 - 03 - 09	SABATO abilita programma 1 sett, ON / OFF
11 02 - 03 - 10	DOMENICA abilita programma 1 sett, ON / OFF

Il programma in questione, contiene la funzione di 2 possibili programmazioni che si susseguono, nella tabella superiore viene riportata solo 1 delle 2 programmazioni.

LIVELLOMENUSELEZIONEDESCRIZIONEVALORE
1 02 - 03 - 12 START 2 orario 2a accensione xx:xx / OFF
2	02 - 03 - 13	STOP 2	orario 2o spegnimento	xx:xx / OFF

Tabella riassuntiva della ulteriore programmazione.

MENU 02 - 04 PROGRAMMA WEEKEND

Permette di abilitare, disabilitare e impostare le funzioni di cronotermostato nel weekend (giorni 5 e 6, ovvero sabato e domenica).

LIVELLOMENU SELEZIONEDESCRIZIONE VALORE
1 02 - 04	WEEKEND programma weekend
2 02 - 04	- 01	ABILITA WEEK.	abilitazione programma	ON/OFF
3 02 - 04	- 02	START 1	orario 1a accensione	hh:mm / OFF
4 02 - 04	- 03	STOP 1	orario 1o spegnimento	hh:mm / OFF
5 02 - 04	- 04	START 2	orario 2a accensione	hh:mm / OFF
6 02 - 04	- 05	STOP 2	orario 2o spegnimento	hh:mm / OFF
7 01 - 06	ANNÉE	saisir l'année	xxxx

MENU 03 - SCEGLI LINGUA

Permette di selezionare la lingua di dialogo tra quelle disponibili:

• Italiano
• Francese
• Inglese
• Tedesco

173 ESC

LIVELLOMENU SELEZIONEDESCRIZIONE VALORE
1 03 SCEGLI LINGUA selezione lingua
2	03 - 01	ITALIANO	lingua italiana
3 03 - 02	INGLESE	lingua inglese
4 03 - 03	FRANCESE	lingua francese
5 03 - 04	TEDESCO	lingua tedesca

MENU 04 - STAND-BY

Se abilitato nel menu, la funzione stand-by permette di spegnere la stufa una volta soddisfatte le condizioni di comfort desiderato.

174 ESC

LIVELLOMENUSELEZIONEDESCRIZIONEVALORE

1 04 STAND-BY selezione stand-by
2 04 - 01 STAND-BY selezione stand-by ON/OFF

ATTENZIONE: Se la funzione Stand-By attivata, quando la temperatura ambiente supera di almeno 2 C quella impostata (Set Ambiente), nel display compare la scritta "Go-standby" per 10 minuti, terminati i quali sul display appare la scritta "Attesa raffreddamento". La Stufa effettuer il ciclo di raffreddamento sino all'apparire della scritta "Stand By". Quando la temperatura ambiente scende di almeno 2 C rispetto alla temperatura impostata (Set ambiente), la stufa automaticamente passa dalla modalit Stand-By alla fase di accensione.

MENU 05 - CARICO INIZIALE

A Stufa spenta e fredda consente di effettuare un precarico di pellet di legno per 110" sec. Questa funzione è utile nel caso il serbatorio o la Coclea di carico del pellet siano vuoti. Avviare con il tasto Pulsante 1 e interrompere con il Pulsante 5.

175 ESC

MENU 06 - STATO STUFA

Consente di effettuare la lettura (a rotazione ogni 5 sec.) di alcuni parametri in tempo reale come ad esempio la velocità del ventilatore di estrazione fumi (Rpm), della coclea di carico pellet e cosa più importante la lettura della temperatura dei fumi.

176 ESC

MENU 07 - PULISCI BRACIERE

Questa funzione è disponibile per poter effettuare forzatamente il ciclo di pulizia del braciere. Nel caso di un leggero accumulo di pellet del braciere è possibile effet-

tuare questo ciclo di pulizia senza dover spegnere la stufa per ridurre l'accumulo di pellet dal braciere e ottenere quindi una migliore combustione.

LIVELLOMENUSELEZIONEDESCRIZIONEVALORE

1 07 PULISCI BRAC. funzione pulisci braciere
2 07 - 01 PULISCI BRAC. funzione pulisci braciere ON/OFF

ATTENZIONE: si sconsiglia di effettuare questa operazione troppe volte consecutivamente. In tal caso il rischio è giungere di spegnere completamente la fiamma.

MENU 08 - TARATURE TECNICO

Menù riservato solo al personale tecnico autorizzato.

MENU 09 - TIPO PELLET

E' possibile correggere con valori percentuali che vanno dallo 0% al -5%, la quantità di pellet caricata dalla coclea in tutte le fasi di lavoro per adeguarlo alle caratteristiche del pellet utilizzato. Ad esempio se mediamente è più corto minore dovrà essere il valore utilizzato.

17.9 ESC

LIVELLOMENUSELEZIONEDESCRIZIONEVALORE

1 09 TIPO PELLET percentuale carico pellet
2 09 - 01 TIPO PELLET percentuale carico pellet 0 - 5 %

MENU A - TIPO CAMINO

E' possibile correggere con valori percentuali che vanno dallo 0% al +10% la velocità del ventilatore di estrazione fumi. E' utile questa funzione in quanto permettere di ottimizzare la combustione, in caso di variazione della qualità e del tipo di pellet utilizzato.

LIVELLOMENUSELEZIONEDESCRIZIONEVALORE

1 A TIPO CAMINO funzione pulisci braciere
2 A - 01 TIPO CAMINO funzione pulisci braciere 0 - 10 %

4.10 CONNESSIONE WIFI:

La stufa può essere collegata a un modulo WiFi. Con questo modulo WiFi è possibile accendere o spegnere la stufa. Anche il timer della stufa può essere azionato molto facilmente e comodamente. Inoltre, la temperatura può essere letta da remoto. Per il collegamento del modulo WiFi specifico per questa stufa, è prevista una spina di collegamento sul retro dell'unità. Per ulteriori informazioni, contattare il rivenditore di zona.

4.11 RISCALDAMENTO DI UN ALTRO LOCALE CON UN CANALE AGGIUNTIVO

Per poter utilizzare il calore della stufa anche in un altro luogo o locale, dal lato posteriore della stufa può essere collegato un canale dell'aria aggiuntivo (da 80 mm.). Il collegamento in questione è contrassegnato con la parola "CAN". La lunghezza del canale non deve superare 5 metri e non devono esservi più di 2 gomiti a 90 gradi. Per attivare lo spostamento dell'aria calda nel canale, l'interruttore AA (vedere la fig. 25), situato dal lato posteriore della stufa, deve essere portato nella posizione 1.

4.12 STUFA CHIUSA ERMETICAMENTE

Questa stufa è chiusa ermeticamente e può quindi funzionare senza influenzare la gestione dell'aria interna nella camera. Occorre fare in modo che l'aria necessaria per la combustione provenga dall'esterno. Al fine di soddisfare tutte le leggi e i regolamenti relativi all'installazione delle stufe chiuse ermeticamente (incluso il sistema di alimentazione e scarico dell'aria), per installare la stufa è necessario rivolgersi a un installatore autorizzato per le stufe a pellet.

5. RIEMPIMENTO DEL SERBATOIO PELLET CON IL PELLET

5.1 IL COMBUSTIBILE

L'uso del pellet sbagliato (cattiva qualità o diametro diverso da quello previsto) può causare danni alla stufa. La garanzia non copre i danni provocati da pellet di qualità scadente.

Sul mercato sono disponibili pellet di diverse qualità e con diverse caratteristiche. I pellet di cattiva qualità influiscono negativamente sull'efficienza della combustione, sporcano la stufa e possono, in casi estremi, causare situazioni molto pericolose.

Usare esclusivamente pellet di legna di buona qualità di diametro di 6 mm e lunghezza massima di 30 mm. In commercio si trovano vari tipi di pellet di legna con caratteristiche e qualità diverse. È possibile riconoscere il pellet di buona qualità nel seguente modo:

• Diametro 6 mm.
• Lunghezza massima 30 mm.
• Pellet di legna secondo lo standard 6mm DIN+ / Ö-norm+ / EN+ o equivalente.
• Ben pressato, privo di residui di colla, resina o additivi.
• Superficie lucida e uniforme
• Lunghezza uniforme e basso contenuto di polvere
• Umidità residua: < 10%
• Contenuto di cenere: < 0,5%
• Il pellet di buona qualità affonda quando viene gettato in acqua

In genere, è possibile riconoscere il combustibile di cattiva qualità per questa stufa da:

• Diametro diverso da quello richiesto di 6 mm. e/o una varietà di diametri
• Lunghezze diverse e variabili, alta percentuale di pellet corto
• La superficie mostra criccature verticali e/od orizzontali
• Alto contenuto di polvere
• Superficie non lucida
• Galleggia in acqua

Se si usa combustibile di cattiva qualità si può incorrere in:

• Cattiva combustione
• Frequenti blocchi del focolare
• Maggior consumo di pellet
• Minor resa di calore e di efficienza
• Insudiciamento del vetro
• Aumento della quantità di cenere e granuli incombusti.
• Costi di manutenzione maggiori.

Anche usando pellet standardizzato di buona qualità, è normale che vi siano differenze nella combustione, nella produzione di cenere e nel rallentamento del rendimento.

Immagazzinare e trasportare il pellet in condizioni di asciutto assoluto. Il pellet di legna può espandersi notevolmente quando entra in contatto con l'umidità.

Per ulteriori informazioni sul pellet, contattare il rivenditore o l'installatore autorizzato.

5.2 RIEMPIMENTO DELLA TRAMOGGIA CON IL PELLET

Aprire il coperchio del deposito di pellet sulla parte superiore della stufa e riempire il deposito di 3/4 con pellet. Fare in modo che non cadano pellet nella stufa. Quindi chiudere il coperchio.

Non toccare mai le parti girevoli all'interno della tramoggia del pellet. Per evitare il rischio di toccare le parti girevoli all'interno della tramoggia del pellet, è meglio spegnere sempre la stufa completamente scollegando la spina elettrica dalla presa di rete.

Se nel corso del funzionamento dovesse essere necessario rabboccare, assicurarsi che il pellet e/o il sacco del pellet non entrino in contatto con alcuna superficie bollente della stufa che potrebbe provocare situazioni pericolose. Assicurarsi di non toccare mai le parti girevoli all'interno della tramoggia del pellet.

6. MANUTENZIONE

Il calore, la cenere e i residui prodotti dalla combustione della legna da ardere rendono necessaria una pulizia e una manutenzione regolare sia a cura dell'utente finale che a cura di un tecnico autorizzato. È importante pulire periodicamente la stufa ai fini della sicurezza, del suo efficiente funzionamento e, nel contempo, per aumentare la durata della stufa stessa. Non usare lana d'acciaio, acido muriatico o altri prodotti corrosivi, aggressivi o abrasivi per pulire la superficie interna ed esterna della stufa. Specialmente dopo un periodo di spegnimento prolungato, la stufa e l'impianto del camino necessitano di controllo per rilevare eventuali ostruzioni.

6.1 MANUTENZIONE DA ESEGUIRE A CURA DELL'UTENTE FINALE

Effettuare la manutenzione della stufa dopo aver verificato che essa si sia raffreddata del tutto, sia internamente che esternamente!

Quando si realizzano interventi di manutenzione alla stufa: assicurarsi che l'alimentazione alla stufa sia completamente scollegata.

MansioneFrequenza
Pulire la superficie esterna della stufa	Ogni 2 settimane
Pulire del portello Prima di ogni avvio. Anche all'avvio in caso di funzione timer.
Pulire il bruciatore Prima di ogni avvio. Anche all'avvio in caso di funzione timer.
Pulizia del cassetto della cenere Quando è pieno e prima di ogni avvio. An- che all'avvio in caso di funzione timer
Pulire lo scambiatore termico. Quotidianamente
Pulizia della caldaia Ogni 2 settimane
Controllo della tenuta dello spor- tello tagliafuoco	Due volte all'anno, la prima volta all'inizio della stagione e/ o dopo 2500 kg di pellet consumati
Pulizia della tramoggia del pellet e Auger	Una volta al mese e/ o dopo 2500 kg di pel- let consumati
Pulizia del condotto per l'aggiunta di pellet	Una volta alla settimana

6.2 PULIZIA DELLA SUPERFICIE ESTERNA DELLA STUFA

Pulire la superficie della stufa con acqua (calda) e sapone. Non usare detergenti abrasivi o a base di solventi in quanto essi potrebbero danneggiare le finiture della superficie.

6.3 PULIZIA DEL PORTELLO

L'apertura dello sportello della stufa deve essere pulita prima di ogni avvio per prevenire depositi di fuliggine e particelle di cenere.

Il vetro è un vetro ceramico, ma può rompersi a causa di forti escursioni termiche. Aspettare che l'apertura si raffreddi completamente prima di pulirla. Utilizzare un normale detergente spray per vetri e un panno per pulizie.

Pulire il vetro del portello solo quando la stufa si è raffreddata completamente!

6.4 PULIZIA DEL FOCOLARE CON CASSETTO DELLA CENERE

1. Estrarre il focolare con cassetto della cenere sollevandolo dalla sua sede. Vedi immagine 16 & 17.
2. Pulire il cassetto della cenere.
3. Pulire ulteriormente il focolare con cassetto della cenere e la relativa griglia usando una spazzola e un'aspirapolvere. Se i fori al fondo del focolare sono ostruiti, usare un attrezzo appuntito per aprirli.
4. Pulire la parte sottostante del focolare con un'aspirapolvere.

È molto importante che i fori della griglia siano aperti e il focolare sia pulito per garantire una buona combustione del pellet.

1. Rimettere nella stufa il bruciatore e il cassetto della cenere. Assicurarsi che il bruciatore sia riposizionato in modo corretto. Assicurarsi che la grande apertura sia posizionata vicino alla candeletta di accensione (come indicato nelle figure 19 e 20). Se il bruciatore viene posizionato scorrettamente, la stufa non si accenderà.

6.5 PULIZIA DELLO SCAMBIATORE TERMICO

Lo scambiatore termico va pulito ogni giorno.

6.6 PULIZIA DEL FOCOLARE

Pulire prima lo scambiatore termico (vedi capitolo 6.5 pulizia dello scambiatore termico).

1. Rimuovere il bruciatore con il cassetto della cenere. Vedi capitolo 6.4
2. Rimuovere lo scudo termico.
3. Pulire il focolare, la parte sotto il braciere e il rivestimento con una spazzola e un'aspirapolvere.
4. A pulizia ultimata, riposizionare in ordine inverso tutti i componenti che erano stati smontati.

6.7 CONTROLLO DELLA TENUTA DELLO SPORTELLO TAGLIAFUOCO

Almeno due volte all'anno, la prima volta prima dell'inizio della stagione del riscaldamento, controllare lo sportello di carica per rilevare eventuali perdite. Se occorre, farlo sostituire da un tecnico autorizzato. Utilizzare unicamente parti di ricambio originali.

6.8 PULIZIA DELLA TRAMOGGIA DEL PELLET E AUGER

Pulire il deposito di pellet e l'auger una volta al mese.

1. Rimuovere la griglia protettiva dal deposito di pellet.
2. Svuotare il deposito di pellet.
3. Pulire il deposito di pellet e la parte visibile dell'auger con un'aspirapolvere (figura 22)
4. Rimettere a posto la griglia protettiva.
5. Riempire di pellet il deposito.

6.9 ULIZIA DEL DISPOSITIVO DI AGGIUNTA PELLET

Pulire il tubo per l'aggiunta dei pellet una volta a settimana con una spazzola rotonda, dura (figura 23). Il tubo per l'aggiunta dei pellet è situato dietro la camera di combustione della stufa. Nel tubo può depositarsi del creosoto, una sostanza che sporca molto il tubo e a volte può provocare il blocco dei pellet.

6.10 MANUTENZIONE DA ESEGUIRE AD OPERA DI UN TECNICO AUTORIZZATO

MansioneFrequenza*
Ispezione professionale e manutenzi one della stufa (& sistema della canna fumaria)	Due volte a stagione, la prima volta all’inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire/spazzare l’impianto camino/ la canna fumaria	Due volte a stagione, la prima volta all’inizio della stagione
Sostituzione dei componenti non menzionati in questo manuale	In caso di rilevamento guasti
Collegamento della stufa al camino/canna fumaria	Due volte a stagione, la prima volta all’inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Altra manutenzione non specificatamente menzionata in questo manuale.	Una volta a stagione, la prima volta all’inizio della stagione di utilizzo
Pulizia della ventola ambiente / ventola di gas di combustione	Due volte a stagione, la prima volta all’inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire la stufa all’interno e all'esterno	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Strofinare il riduttore della coclea di collegamento pellet	Una volta a stagione, al termine della stagione di utilizzo
Pulire la canna fumaria Una volta a accensione	stagione, al termine della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllo dell'elemento di accensione	Una volta a stagione
Pulire lo scambiatore di calore con purificazione d'aria	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire lo scambiatore di calore con purificazione d'aria	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllare la parte elettrica, ovvero il circuito stampato, il cablaggio, i sensori e le sicurezze.	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllare i tubi in silicone del sensore di pressione	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllare la chiusura ermetica della porta e sostituirla se necessario.	Due volte a stagione, la prima volta all’inizio della stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Mettere alla prova tutti i 5 livelli di combustione della stufa	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Mettere alla prova le sicurezze Una	volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV

(*) La frequenza citata è una frequenza minima. Potrebbero prevalere la legislazione locale e/o le disposizioni della propria assicurazione, a seconda di quale di esse sia la norma più rigida. In caso di uso intensivo della stufa, il camino deve essere pulito con maggior frequenza.

7. ASSISTENZA TECNICA, RICAMBI ORIGINALI

Prima di lasciare la fabbrica, ogni stufa è stata accuratamente testata e messa in funzione. Qualsiasi riparazione o operazione necessaria durante o dopo l'installazione della stufa, deve essere effettuata da un ingegnere termico autorizzato. Ipezzi di ricambio

originali della fabbrica possono essere ottenuti solo tramite il nostro centro di assistenza tecnica e presso i punti vendita autorizzati.

Quando contattate il vostro rivenditore, il centro di assistenza tecnica o l'ingegnere termico autorizzato, dovete prima assicurarvi di poter specificare il modello e il numero di serie, in quanto sarà la prima cosa che vi verrà chiesta.

Usare solo ricambi originali. L'uso di ricambi non originali comporterà l'annullamento della garanzia.

8. RISOLUZIONE DEI PROBLEMI

Prima di azzerare un guasto, consultare l'elenco dei guasti (capitolo 8.2) e seguire le istruzioni. Reimpostare la stufa premendo il tasto 3 (vedi figura 2) del display e tenendolo premuto per 3 secondi.

8.2 LISTA DEI GUASTI

PROBLEMA CAUSA SOLUZIONE
Quadro di comando non si avvia.	Manca l’input elettrico alla stufa	Verificare se la spina è collegata.
	Il fusibile di protezione della scheda del circuito è bruciato	Sostituire il fusibile. Operazione da esegui-re esclusivamente ad opera di un tecnico autorizzato.
	Quadro di comando guasto.	Sostituire il quadro di comando. Operazi-one da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Piattina guasta. Sostituire la piattina. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Scheda del circuito gu-asta.	Sostituire la scheda del circuito. Operazi-one da eseguire esclusivamente ad opera di un tecnico autorizzato.
	L’interruttore principale non è acceso	Accendere l’interruttore principale
La stufa non si avvia. Compare l'allarme "AlAr no FirE".	Il serbatoio è vuoto. Riempire il serbatoio.
	Il focolare è sporco. Pulire il focolare.
	Il motore della coclea di collegamento dei pellet è rotto	Sostituire il motore della coclea di collegamento dei pellet. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Il circuito stampato elettronico è rotto	Sostituire il circuito stampato. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Il sensore di temperature non ha rilevato la soglia di temperatura minima per avviarsi.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato.
	Aria comburente insufficiente raggiunge il fuoco	Controllare quanto segue (ad opera dell'utente finale):- Possibili ostruzioni del tubo di immissione dell'aria di combustione sul retro della stufa. Pulire il tubo di immissione dell'aria fresca.- fori della griglia del focolare ostruiti e/o scatola del focolare contenente troppa cenere e/o focolare troppo sporco; occorre pulirlo. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.- Scambiatore di calore all'interno del forno è sporco. Pulire lo scambiatore di calore.
	Pellet di legna di qualità scadente.	Provare pellet di legna di qualità migliore.
	Coclea bloccato. Scollegare	la stufa dall'elettricità, spostare la protezione per le mani lontano dal serbatoio, svuotare il serbatoio, pulire attentamente le parti visibili dell'Auger. Rimettera la protezione per le mani e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato.
15 minuti dopo l'avvio la stufa indica "ALARM NO ACC"	Accensione rotta. Sostituire	l'accensione. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Il sensore di temperature non ha rilevato la soglia di temperatura minima per avviarsi.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato.
	Temperatura esterna troppo bassa.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato.
	Il pellet di legna è bagnato.	Usare esclusivamente pellet di legna asciutto.
	Sensore termico guasto.	Sostituire il sensore. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Scheda del circuito elettronico rotta.	Sostituire la scheda del circuito elettronico. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Il serbatoio è vuoto. Riempire il serbatoio.
Il pellet di legna non raggiunge il focolare.	Auger bloccato. Scollegare	la stufa dall'elettricità, spostare la protezione per le mani lontano dal serbatoio, svuotare il serbatoio, pulire attentamente le parti visibili dell'Auger. Sostituire la protezione per le mani e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato.
	Motore dell'Auger dan-neggiato.	Sostituire il motore. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Il serbatoio è vuoto. Riempire il serbatoio.
Il fuoco presenta una fiamma debole e arancione, il pellet non brucia correttamente e/o il vetro si an-nerisce troppo rapidamente.	Tubo di scarico/dei fumi o camino bloccati.	Far pulire immediatamente il tubo di scarico/dei fumi o il camino da uno spazzacamino autorizzato. Contattare uno spazzacamino autorizzato.
	Il focolare è sporco. Pulire il focolare.
	La stufa presenta ostruzioni interne.	La stufa necessita di manutenzione. Opera-zione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Estrattore dei fumi dan-neggiato.	Il pellet di legna può bruciare grazie al tiraggio naturale del camino. Far sostituire immediatamente la ventola in quanto può essere pericoloso per la salute. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Pellet di legna di qualità scadente.	Provare pellet di legna di qualità migliore.
	La stufa non è montata bene	Montare la stufa. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
La ventola di ricircolo dell'aria ambiente continua a funzionare anche quando la stufa è fredda.	Scheda del circuito elettronico rotta.	Sostituire la scheda del circuito. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
Presenza di cenere sul pavi-mento attorno alla stufa.	I tubi dei fumi non sono a tenuta ermetica.	Operazione da eseguire esclusivamente ad opera di un installatore di camini autorizzato: tubi dei fumi non a tenuta ermetica possono essere pericolosi per la salute. Sigillare immediatamente i tubi (con loctite 598 (o un prodotto simile)) ed/o sostituire i tubi con altri del tipo corretto.
	Tenuta dello sportello rotta, usurata o danneggiata.	Sostituire la tenuta. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
Stufa in stato di blocco; il display visua-lizza: "Eco"	È stata raggiunta la temperatura ambiente richiesta da parte dell'u-tente finale.	Non si tratta di un errore. La stufa funziona in modalità eco. Questa funzione si può cambiare con il telecomando.
Il display visua-lizza "SERV"	La stufa ha bisogno di manutenzione. Contattare un tecnico autorizzato del servizio. Questi eseguirà la manutenzione della stufa e azzererà la segnalazione.	La stufa ha bisogno di manutenzione. Contattare un tecnico autorizzato del servizio. Questi eseguirà la manutenzione della stufa e azzererà la segnalazione.
Il display visua-lizza "Atte"	Si è cercato di avviare la stufa mentre questa è ancora in fase di raffreddamento.	Attendere fino al termine della fase di raffreddamento prima di avviare di nuovo la stufa.
La stufa si spegne. Al-larme visualizzato “AlAr dEp” e i Led ALF e ALC, o uno dei due, si accenderanno sul pannello di controllo.	Pressostato rotto. Sostituire	il pressostato. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Tubo di scarico/dei fumi o camino bloccati.	Far pulire immediatamente il tubo di scarico/dei fumi o il camino da uno spazzacamino autorizzato. Contattare uno spazzacamino autorizzato.
	Scheda del circuito elet-tronico rotta.	Sostituire la scheda del circuito elettronico. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Camino di lunghezza ec- cessiva.	Chiamare un esperto di camini per verifi- care se il camino sia in linea con i requisiti di legge. Chiamare un tecnico autorizzato per verificare se il camino sia idoneo alla stufa.
	Condizioni atmosferiche sfavorevoli.	In caso di vento molto forte è possibile che si verifichi una depressione negativa. Verificare e riavviare la stufa.
	La stufa è surriscaldata.	Temperatura ambiente eccessiva. Aprire le porte delle altre stanze. Se il problema persiste, chiamare un tecnico autorizzato.
		Il termostato di sicurezza della stufa è saltato. Lasciar raffreddare la stufa e poi reimpostare il termostato di sicurezza rimuovendo il cappuccio di copertura (figura 24) e premendo il tasto di azzera- mento (figura 25).
	La ventola di ricircolo del- l'aria ambiente è rotta.	Sostituire la ventola. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Interruzione di corrente temporanea.	Un'interruzione di corrente durante il funzionamento della stufa ha provocato il surriscaldamento dell'interno della stufa. Lasciar raffreddare la stufa e riattizzare il fuoco.
	Termostato rotto. Sostituire	il termostato. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
La stufa si spegne. Al-larme visualiz-zato "AlAr Sond"	Sensore di temperatura di uscita dei fumi scol- legato.	Verificare che il sensore sia collegato alla scheda di circuito. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
	Il cablaggio del sensore di gas di combustione è staccato.	Risistemare il cablaggio. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.
Il display visu-alizza "Cool Fire"	La stufa è in manuale, la funzione timer o la modalità save sono spente. La stufa è in fase di raffreddamento.	Non ci sono guasti, la fase di raffreddamento si ferma automaticamente quando la stufa si è raffreddata abbastanza.
	Interruzione di corrente Dopo che la corrente è stata riallacciata, avviare la stufa iniziando dalla fase di raffreddamento. In seguito, la stufa può essere riavviata.
Il display visua-lizza AlAr FAn FAIL	La ventola del gas di combustione è rotta o il circuito stampato non riesce a misurare la velocità di giro della ventola.	La ventola del gas di combustione, il cir-cuito stampato o il sensore della velocità di giro sono rotti, oppure il cablaggio è dan-neggiato o scollegato. Riparare il guasto. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato.

9. GESTIONE ALLARMI

ATTENZIONE: ogni condizione di AVVISO causa l'immediato spegnimento della stufa. Lo stato di Allarme è raggiunto non istantaneamente ma dopo il tempo preimpostato dal produttore. L'Allarme è azzerabile tenendo premuto il Pulsante 3. Al manifestarsi dell'AVVISO verificare l'entità dell'Allarme. Quindi provvedere ad eliminare la causa prima di riaccendere la stufa. Nel caso l'Allarme persista o riappaia ancora, contattare l'assistenza tecnica e attendere il suo intervento.

AL1 - Allarme Black-Out

Si verifica quando si verifica una mancanza di alimentazione elettrica a 220V per un tempo superiore ai 30 secondi.

AL2 - Allarme Sonda Fumi

Avviene nel caso la sonda che rileva la temperatura dei fumi sia scollegata o guasta. Al manifestarsi di questo Allarme il display visualizza il messaggio BLACK OUT e automaticamente la stufa esegue la procedura di spegnimento.

AL3 - Allarme Hot Fumi

Avviene nel caso la sonda che rileva la temperatura dei fumi rilevi una temperatura superiore a quella massima impostata dal produttore ed il display visualizza il messaggio HOT FUMI. Verificare il motivo dell'aumento della temperatura, come ad esempio il corretto funzionamento del ventilatore aria ambiente Nel caso l'AVVISO persista o riappaia ancora, contattare il Centro di Assistenza Tecnica ed attendere il suo intervento.

AL4 - Allarme Aspiratore Guasto

Questo Allarme si verifica in due casi:

1. Encoder scollegato oppure guasto (dispositivo che rileva il numero di giri del ventilatore di estrazione fumi), display visualizza il messaggio ASPIRAT. GUASTO.

2. Ventilatore di estrazione fumi guasto o non giri, il display visualizza il messaggio ASPIRAT. GUASTO. Controllare che il blocco di questo ventilatore non sia provocato da un corpo estraneo come ad esempio del pellet caduto accidentalmente sulla girante del motore del ventilatore e questo impedisca la corretta rotazione dello stesso.

Nel caso l'Allarme persista o riappaia ancora, contattare il Centro di Assistenza Tecnica ed attendere il suo intervento.

AL5 - Allarme Mancata Accensione

Si verifica allorché la fase di accensione fallisce e nel tempo dell'accensione la temperatura dei fumi non raggiunge la soglia minima preimpostata dal produttore, il display visualizza il messaggio MANCATA ACCENSIONE. Le cause possono essere varie, ad esempio la manutenzione ordinaria non eseguita correttamente come il braciere non pulito o non posizionato correttamente, la mancanza o l'insufficienza di pellet nel serbatoio, la coclea di alimentazione pellet bloccata da corpo estraneo ecc. Provvedere ad effettuare la corretta manutenzione e pulizia del prodotto prima di riaccenderlo. Nel caso l'Allarme persista o riappaia ancora, contattare il Centro di Assistenza Tecnica ed attendere il suo intervento.

AL6 - Allarme No Fiamma/Manca Pellet

Se durante la fase di lavoro la fiamma si spegne o la temperatura fumi scende al di sotto della soglia minima di lavoro. Può presentarsi anche dopo il ciclo di pulizia quando non c'è più brace all'interno del braciere. Sul display compare messaggio NO FIAMMA/MANCA PELLET. Le cause possono essere varie, ad esempio la mancanza o l'insufficienza di pellet nel serbatoio, la coclea di alimentazione pellet bloccata da corpo estraneo ecc. Controllare la presenza di pellet nel serbatoio, il corretto funzionamento della coclea di carico pellet. Se l'Allarme persiste, contattare il Centro di Assistenza Tecnica ed attendere il suo intervento per una eventuale correzione delle impostazioni di funzionamento della stufa.

AL 7 - Allarme Sicurezza Termica

Se il termostato di sicurezza generale rilevi una temperatura superiore alla soglia di scatto, lo stesso interviene e disalimenta la coclea di carico del pellet. Al manifestarsi di questo avviso la stufa andrà in spegnimento e sul display compare il messaggio SICUREZZA TERMICA. Le cause possono essere varie, ad esempio la manutenzione ordinaria non eseguita correttamente come il braciere non pulito o non posizionato correttamente, il giro fumi ed il fascio tubiero non correttamente puliti ecc. Provvedere ad effettuare la corretta manutenzione e pulizia del prodotto e contattare il Centro di Assistenza Tecnica ed attendere il suo intervento.

AL8 - Allarme Manca Depressione

Il presente allarme si verifica durante l'intervento del pressostato di sicurezza, il pressostato di sicurezza interviene esclusivamente per problemi legati alla canna fumaria, pertanto contattare il tecnico installatore che ha effettuato i lavori. Le cause possono anche essere, ad esempio la manutenzione ordinaria non eseguita correttamente come il braciere non pulito o non posizionato correttamente, il giro fumi ed il fascio tubiero non correttamente puliti ecc. Provvedere ad effettuare la corretta manutenzione e pulizia del prodotto e contattare il Centro di Assistenza Tecnica ed attendere il suo intervento.

1. SCHEDA PRODOTTO

Nome del fornitore o del marchio		Qlima
Model Amadea 116
Classe di efficienza energetica A+
Tipo di stufa Stufa a pellet
Potenza termica diretta (*)	kW	10,3
Potenza termica indiretta kW 0,0
Indice di efficienza energetica 124
Consumo elettrico W 300 / 100
Alimentazione V/Hz 230/~50
Efficienza termica alla capacità nominale/ridotta (*) % 88,76 / 94,39
Ulteriori precauzioni in relazione all'assemblaggio, all'installazione o alla manutenzione del riscaldamento d'ambiente locale.		Vedi manuale di istruzioni
Livello di CO al 13% di O_2 capacità nominale/ridotta (*) % 0,019 / 0,048
Contenuto di polveri medio al 13% di O_2	mg/Nm ^3 11,8
Per ambienti fino a (**)	m ^3	285
Diametro del tubo di scarico	mm	80
Temperatura Fumi di scarico	°C	218,6 / 79,2
Depressione del caminio	Pa	11,4
Valvola		Possibilmente***
La stufa deve avere una propria canna fumaria		No
Tipo di combustibile (****)		∅ 6 mmDin+/Önorm+/EN+
Nominale lunghezza/diametro del combustibile	mm	30 / 06
Portata della tramoggia del pellet	kg	20
Autonomia (min-max)	h	8,5 - 26
Ingresso di aria primaria		Si
Ventilatore Si
Filtro aria		No
Peso netto	kg	106

(*) In conformità a EN14785

(**) solo a livello indicativo, varia in base al paese/regione

(***)deve essere stabilito da un installatore autorizzato professionista

(****) Usare solo combustibile consigliato

11. CLAUSOLE DI GARANZIA

La vostra stufa ha una garanzia di 24 mesi a partire dalla data di acquisto. All'interno di questo periodo, tutti i difetti relativi al materiale o alla manodopera verranno riparati senza alcun costo aggiuntivo. In relazione a questa garanzia si applicano le seguenti clausole:

1. Respingiamo espressamente qualsiasi altra richiesta di danni, inclusi i danni che ne possono derivare.
2. Qualsiasi riparazione o sostituzione dei componenti entro i termini della garanzia non significherà un'estensione dei termini della garanzia stessa.
3. La garanzia decade se la stufa è stata modificata, se non sono stati usati ricambi originali o se è stata riparata da soggetti terzi.
4. Icomponenti che normalmente sono soggetti ad usura, o che hanno una breve durata, rispetto al periodo di garanzia indicato sopra, ad esempio, guarnizioni, sigillature, rivestimenti ignifughi, vetro*/portello*, dettagli verniciati e ceramiche, non sono coperti dalla garanzia.
5. La garanzia si applica soltanto se si presenta una prova d'acquisto originale con la data, ammesso che tale prova d'acquisto non sia stata modifica.
6. La garanzia non si applica per danni causati da azioni non conformi alle specifiche d'uso illustrate in questo manuale, in caso di uso negligente o di un tipo errato di combustibile. L'uso di un tipo errato di combustibile può anche essere pericoloso**.
7. I costi di trasporto e tutti i rischi coinvolti durante il trasporto della stufa o dei suoi componenti sarà sempre a carico dell'acquirente.
8. La garanzia è valida solo quando la stufa è installata da un installatore autorizzato ed è stato presentato il protocollo di commissionamento firmato.

Al fine di evitare dei costi inutili, raccomandiamo prima di leggere questo manuale sempre con molta attenzione. Nel caso in cui il manuale non fornisca alcuna soluzione, si prega di contattare il proprio rivenditore o installatore.

* Il vetro del portello è resistente alle alte temperature che potrebbero essere superate all'interno della stufa. Quindi un danno al portello può avvenire solo a causa di fattori che esulano dalla responsabilità del produttore/distributore. Quindi il danno ai portelli non è coperto dalla garanzia.

** Le sostanze altamente infiammabili possono portare ad incendi incontrollabili, causando fiamme ed esplosioni. Qualora ciò dovesse accadere, non provare mai a spostare la stufa, ma bisogna spegnerla immediatamente. In caso di emergenza bisogna usare un estintore, ma solo di classe B: ossia un estintore a diossido di carbonio o a polvere.

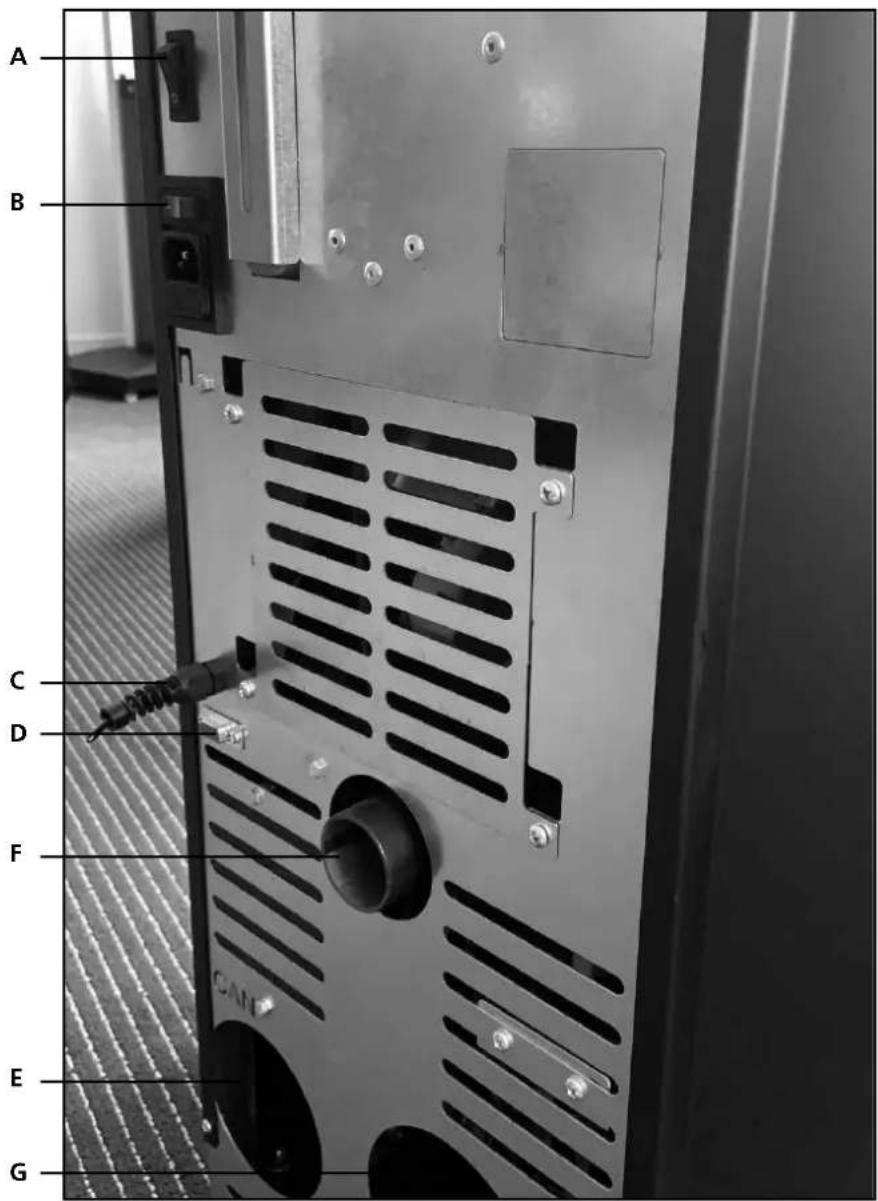

KERNCOMPONENTEN

A. Interruttore di attivazione/disattivazione della ventola del canale aggiuntivo - B. Interruttore generale di attivazione/disattivazione della stufa - C. Sensore della temperatura ambiente - D. Collegamento del modulo Wifi - E. Collegamento del canale aggiuntivo - F. Tubi di aspirazione dell'aria di combustione - G. Collegamento alla canna fumaria

25.
