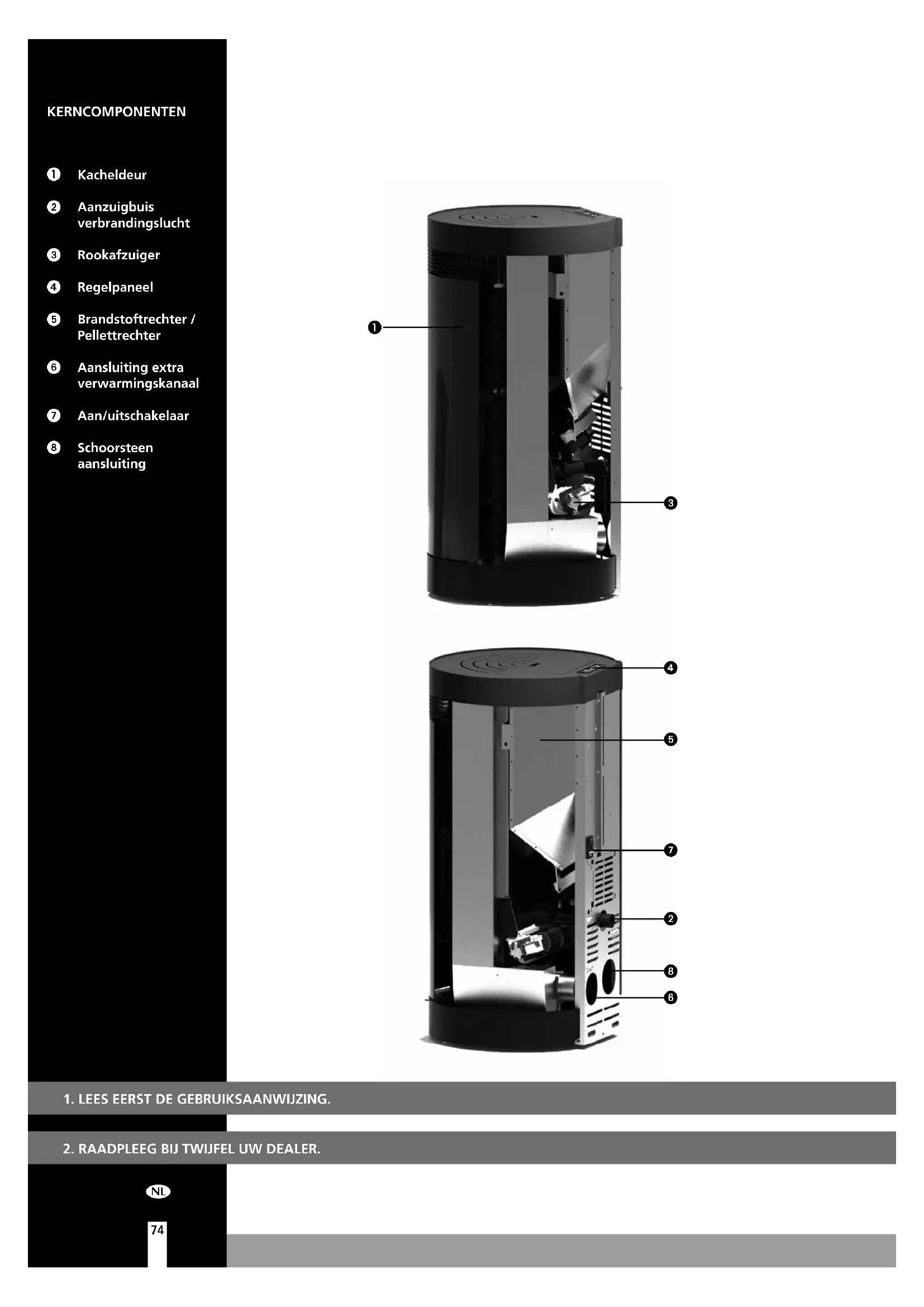

GEBRUIKSAANWIJZING Amadea 116 QLIMA

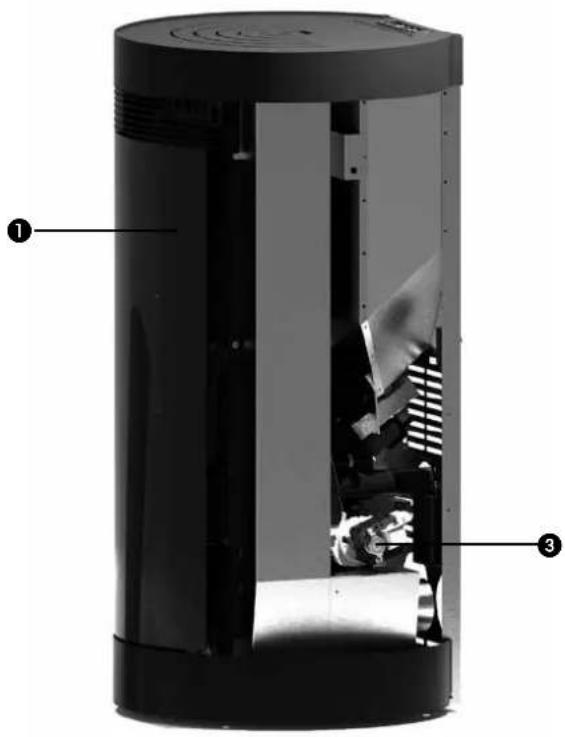

① Kacheldeur
② Aanzuigbuis verbrandingslucht
3 Rookafzuiger
4 Regelpaneel
5 Brandstoftrechter / Pellettrechter
6 Aansluiting extra verwarmingskanaal
⑦ Aan/uitschakelaar
8 Schoorsteen aansluiting

1. LEES EERST DE GEBRUIKSAANWIJZING.
2. RAADPLEEG BIJ TWIJFEL UW DEALER.

NL

Geachte mevrouw/mijnheer,

Gefeliciteerd met de door u aangeschafte kachel. Dit is een hoogwaardig product waarvan u bij juist, verantwoordelijk gebruik vele jaren comfort en plezier zult beleven.

Om een maximale levensduur en veilig gebruik van dit verwarmingsproduct zeker te stellen, dient u eerst deze handleiding zorgvuldig te lezen. Berg hem daarna op, zodat u hem later nog eens kunt raadplegen.

Namens de fabrikant bieden wij u 24 maanden garantie op materiaal- en productiefouten.

Geniet van uw pelletkachel!

Met vriendelijke groet,

PVG Holding b.v.

Afdeling klantenservice.

1. VEILIGHEIDSAANWIJZIGINGEN

2. HOE TE HANDELEN BIJ EEN NOODSITUATIE OF EEN SCHOORSTEENBRAND

3. EERSTE INGEBRUIKNAME

3.1 Werkzaamheden voor en tijdens de eerste opstart

1. NORMAAL GEBRUIK VAN DE KACHEL

4.1 Het inschakelen van de kachel

4.2 Vuur aanwezig

4.3 Kachel in werking

4.4 Het ingestelde verwarmingsvermogen wijzigen

4.5 Omgevingstemperatuur bereikt ingestelde temperatuur (temperatuurinstelling)

4.6 De ingestelde kamertemperatuur wijzigen

4.7 Uitzetten van de kachel

4.8 Afstandsbediening

4.9 Functies

4.10 WiFi aansluiting

4.11 Verwarmen andere ruimte met extra kanaal

4.12 Hermetisch gesloten kachel

1. DE PELLETTRECHTER VULLEN MET PELLETS

5.1 De brandstof

5.2 Vullen van de pellettrechter

1. ONDERHOUD

6.1 Door de (eind-)gebruiker uit te voeren onderhoud

6.2 De buitenkant van de kachel schoonmaken

6.3 De ruit schoonmaken

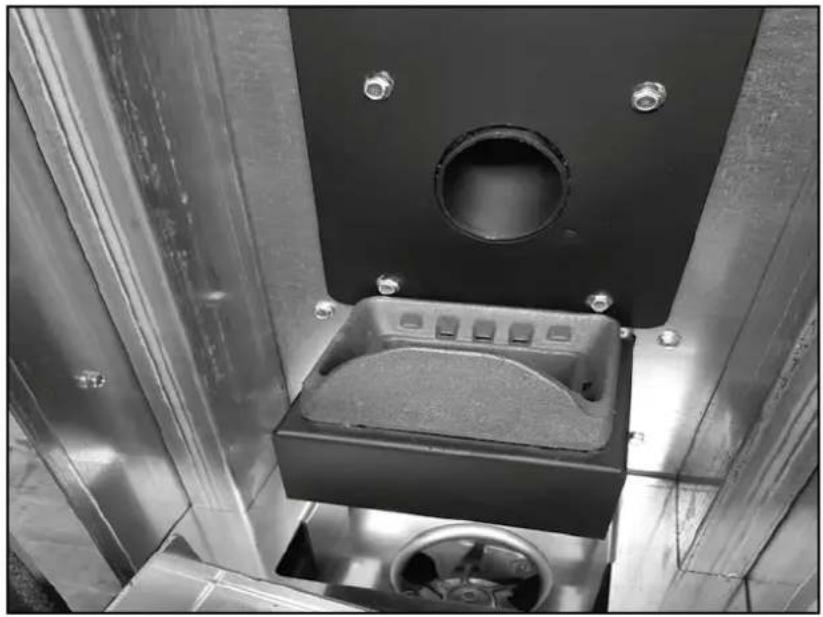

6.4 De branderpot met aslade reinigen

6.5 Reinigen van de warmtewisselaar

6.6 De vuurhaard reinigen

6.7 De dichting van de vuurdeur controleren

6.8 De pellettrechter en worm reinigen

6.9 Reinigen van de pellet toevoerbuis.

6.10 Door een geautoriseerd technicus uit te voeren onderhoud

8.1 Resetten van een storing

8.2 Storingslijst

1. INDICATIE ALARMEN

2. PRODUCT FICHE

3. GARANTIEBEPALINGEN

Alle afbeeldingen waarnaar in deze handleiding verwezen wordt, bevinden zich achterin de handleiding

1. VEILIGHEIDSAANWIJZIGINGEN:

LET OP! Alle afbeeldingen in deze handleiding en op de verpakking zijn alleen bedoeld als toelichting en indicatie en kunnen enigszins afwijken van het apparaat dat u heeft gekocht. Alleen de werkelijke vorm is belangrijk.

Het niet opvolgen van de in deze handleiding gegeven eisen zou kunnen leiden tot gevaarlijke situaties en leidt ertoe dat de garantie vervalt.

Installeer dit apparaat alleen als het voldoet aan de plaatselijke/landelijke wetgeving, ver- ordeningen en normen. Deze kachel is bedoeld voor het verwarmen van ruimten in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen in normale huishoudelijke situaties. Installeer de kachel niet in slaap- of badkamers.

De correcte installatie van deze kachel is uiterst belangrijk voor het juist functioneren van het product en voor uw persoonlijke veiligheid. Daarom gelden de volgende aanwijzingen:

- Deze kachel moet worden geïnstalleerd door een geautoriseerde verwarmings- of installatiemonteur, anders is de garantie niet van kracht. Als de in deze handleiding verstrekte gebruiksaanwijzingen afwijken van de plaatselijke en/of regionale wetgeving, moet de strengste voorwaarde worden toegepast. De fabrikant en distributeur wijzen uitdrukkelijk alle verant-

NL

woordelijkheid van de hand in geval de installatie niet voldoet aan de lokale wet- en regelgeving en/of in geval van onjuiste beluchting en ventilatie en/of een foutief gebruik.

- De kachel mag alleen worden geïnstalleerd in een vertrek waarvan de locatie, de bouwconstructie en het gebruik het veilige gebruik van de kachel niet belemmeren.

Neem bij problemen met uw kachel of als u deze handleiding moeilijk kunt lezen of niet (helemaal) begrijpt altijd direct contact op met uw dealer of installateur.

- Voor het verbranden van pellets is zuurstof, en dus lucht, vereist.

Zorg ervoor dat de leiding voor de verbrandingslucht te allen tijde verse lucht van buiten aan kan zuigen.

• Dek luchtinlaten en -uitlaten nooit af en controleer regelmatig of de luchtinlaat vrij is van vervuiling.
• Vervoer de kachel met de juiste apparatuur. Als niet de juiste apparatuur wordt gebruikt, kan dit leiden tot persoonlijk letsel en/of schade aan de kachel.
• Plaats geen brandbare voorwerpen en/of materialen binnen 200 mm van de zijkanten en 100 mm van de achterzijde van de kachel of binnen 800 mm van de voorkant van de kachel.
• De kachel is ontworpen voor vrijstaande installatie en is niet geschikt voor inbouw. houd tussen onbrandbare muren en zij-/

achterkanten van de kachel een vrije afstand van 100 mm.

- Tijdens gebruik kan de kachel aan de buitenkant erg heet worden. Laat NOOIT kinderen zonder toezicht bij de kachel achter. Houd toezicht op kinderen om te voorkomen dat ze met de kachel spelen.

- Deze kachel is niet bestemd voor gebruik door personen (waaronder begrepen kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens, of met onvoldoende ervaring en kennis, tenzij zij onder toezicht staan van of aanwijzingen met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Laat de hierboven genoemde personen ook nooit zonder toezicht bij de verpakking. Er bestaat verstikkingsgevaar door het verpakkingsmateriaal.

- Kinderen jonger dan 3 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze voortdurend onder toezicht staan.

- Kinderen van 3 jaar en jonger dan 8 jaar zullen het toestel enkel aan/uit schakelen wanneer het geplaatst of geïnstalleerd is in een normale positie, voor normaal gebruik, en wanneer ze onder toezicht staan of aanwijzingen hebben gekregen over het veilig gebruik van het toestel en de mogelijke gevaren begrijpen.

- Kinderen van 3 jaar en jonger dan 8 jaar zullen het toestel niet aansluiten, regelen en reinigen of onderhoud uitvoeren.

- Tijdens gebruik kan de kachel aan de buitenkant erg heet worden. Gebruik geschikte,

NL

hittebestendige persoonlijke beschermingen zoals hittebestendige handschoenen bij het bedienen van de kachel.

- Gebruik tijdens het installeren en bij het onderhoud van de kachel altijd de nodige persoonlijke beschermingsmiddelen, zoals veiligheidsbril, handschoenen enz.

- Wees voorzichtig wanneer u de ka-cheltrechter (bij)vult met pellets wanneer de kachel (nog) heet is. Zorg ervoor dat de zak met pellets geen vuur kan vatten.

- Pas op met brandbare kleding; deze kan in brand vliegen als u te dicht bij het vuur in de kachel komt.

- Werk niet met brandbare oplosmiddelen in dezelfde ruimte waar de kachel brandt. Voorkom risico's; verwijder brandbare oplosmiddelen en andere brandbare materialen uit het vertrek.

- De kachel is zwaar; laat de sterkte van de vloer door een geautoriseerd expert controleren.

- Gebruik enkel droge houten pellets van een goede kwaliteit zonder resten van lijm, hars of additieven. Diameter 6 mm. maximum lengte 30 mm.

- Gebruik geen andere brandstof dan de vermelde houten pellets. Andere brandstoffen zoals bijvoorbeeld - houten werkafval met lijm en/of solventen, - afvalhout in het algemeen, - karton, - vloeibare brandstof, - alcohol, - petroleum, - benzine, - afvalmateriaal of vuilnis, enz. zijn verboden.

- Slecht, nat, geïmpregneerd of geverfde brandstof leidt tot de vorming van condens en/of roet in de schoorsteen of in de kachel. Dit leidt tot verminderde prestaties

en mogelijk gevaarlijke situaties.

- Laat de schoorsteen regelmatig schoonma- ken en vegen volgens de lokale wet- en re- gelgeving en/of zoals voorgeschreven door uw verzekering. Bij ontbreken van lokale wet- en regelgeving en/of een voorschrift van de verzekering: laat tenminste twee- maal per jaar (de eerste keer aan het begin van het stookseizoen) uw totale kachelsyst- teem -inclusief schoorsteen- door een ge- autoriseerd specialist nakijken en onder- houden. Bij intensief gebruik van de kachel moet het hele systeem, inclusief schoor- steen, vaker worden schoongemaakt.

- Gebruik de kachel niet als barbecue.

Sluit slechts één kachel aan per rookkanaal. Het aansluiten van meerdere kachels op hetzelfde rookkanaal kan leiden tot gevaarlijke situaties.

Voor deze kachel is ook een elektrische voeding nodig. Lees de onderstaande waarschuwingen en opmerkingen goed door:

• Gebruik geen beschadigde voedingskabel.
• Een beschadigde stroomkabel mag alleen worden vervangen door de leverancier of door een bevoegde persoon of een bevoegd servicepunt.
• Klem de kabel niet vast en buig hem niet.
  • Zorg ervoor dat de voedingskabel geen hete delen van de kachel raakt.
• Sluit het apparaat NOOIT met behulp van een verlengkabel aan. Als er geen geschikt, geaard stopcontact beschikbaar is, dient u er een te laten installeren door een erken-de elektricien.

- Controleer de netspanning. Dit apparaat is uitsluitend geschikt voor geaarde stopcontacten - Aansluitspanning 230 Volt/ \~50 Hz.

Het apparaat MOET altijd een geaarde aansluiting hebben. Als de voeding niet geaard is, mag u het apparaat absoluut NIET aansluiten.

• De stekker moet altijd gemakkelijk bereikbaar zijn als het apparaat is aangesloten.
• Plaats het apparaat niet direct onder een wandcontactdoos.

Controleer alvorens het apparaat aan te sluiten of:

• De aansluitspanning overeenkomt met de waarde op het typeplaatje.
• Het stopcontact en de voeding geschikt zijn voor het apparaat.
• De stekker aan de kabel in het stopcontact past.

Laat de gehele installatie van de kachel, de lucht aanvoer en de rookgas afvoer, inclusief de schoorsteen en inclusief de elektrische installatie óf uitvoeren door een erkende, geautoriseerde expert óf -alvorens de kachel op te starten- controleren en accorderen door een erkende, geautoriseerde expert. Indien dit niet gebeurd dan bestaat er mogelijk brandgevaar en kan ook de garantie komen te vervallen. Tevens bestaat de kans dat de installatie niet conform vereiste overheids- of verzekeringsvoorwaarden is.

• Dek luchtinlaten en -uitlaten nooit af.
• Steek geen voorwerpen in de openingen van het apparaat.
• Laat het apparaat nooit in contact komen met water. Sproei nooit water over het apparaat en dompel het niet in water onder, anders kan er kortsluiting ontstaan.
• Trek de stekker altijd uit het stopcontact voordat u het apparaat gaat schoonma- ken of voordat u het apparaat of een on- derdeel van het apparaat gaat vervangen.
• Trek altijd de stekker uit het stopcontact al-vorens onderhoud te plegen aan de kachel.
• Trek de stekker altijd uit het stopcontact als het apparaat niet in gebruik is.
• Wijzigingen aanbrengen aan het apparaat is niet toegestaan. Hierdoor kunnen levensgevaarlijke situaties ontstaan. Tevens vervalt hierdoor de garantie.
• Berg de installatie- en de gebruikshandleiding goed op.
• Handel in noodgevallen altijd volgens de aanwijzingen van de brandweer.

2. HOE TE HANDELEN BIJ EEN NOODSITUATIE OF EEN SCHOORSTEENBRAND

1. Schakel de kachel direct uit door de stekker uit het stopcontact te nemen.

2. Doof het vuur in de kachel met een CO₂ blusser, zand, soda of zout om rook-vorming in de ruimte te minimaliseren. Gebruik nooit water om de brand te blussen.

3. In geval van een schoorsteenbrand: Sluit de smoorklep (raadpleeg de plaatselijke / nationale regels, voorschriften, verordeningen en normen of een smoorklep is toegestaan) of dicht de schoorsteen met een natte doek.

LET OP: de schoorsteen kan zeer heet zijn. Draag bij het afdichten altijd hittebestendige handschoenen.

1. Waarschuw direct de brandweer.
2. Ventileer de ruimte door het openen van alle ramen en deuren in verband met mogelijke vorming van koolmonoxide.

De eerste ingebruikname moet worden uitgevoerd door een erkend service technicus. Niet gebruik maken van een Qlima erkende technicus kan betekenen dat niet wordt voldaan aan lokale wetgeving (= illegal). De kachel moet bij de eerste ingebruikname worden ingeregeld zodat een juiste lucht/brandstof-verhouding op elk van de vijf verbrandingsniveaus wordt verkregen. De juiste verhouding is sterk afhankelijk van het gemonteerde rookkanaal en kan enkel ingeregeld worden na het installeren van de kachel. Een verkeerde lucht/brandstof-verhouding kan ernstige schade aan de kachel veroorzaken. Tevens zal het brandstofverbruik toenemen.

Wijzig nooit zelf de service-parameters in het servicemenu. Dit kan ernstige schade aan de kachel veroorzaken, waardoor de garantie komt te vervallen. Het inregelen van de kachel mag uitsluitend door een erkend service technicus uitgevoerd worden.

3.1 WERKZAAMHEDEN VOOR EN TIJDENS DE EERSTE OPSTART

Na nieuwbouw of een verbouwing: laat het gebouw goed drogen alvorens de kachel de eerste keer te gebruiken. Het is bekend dat muren, plafonds en/of vloeren veel tijd nodig hebben om helemaal te drogen. Roet, asdeeltjes etc. kunnen zich gemakkelijk aan niet helemaal gedroogde muren hechten.

1. Controleer of de kachel is geïnstalleerd conform de installatiehandleiding.
2. Verwijder alle elementen, zoals handleiding, kachelgereedschap etc. van en uit de kachel voordat deze in gebruik genomen wordt.
3. Vul de pellettrechter met pellets. Zie hoofdstuk 5 "De pellettrechter vullen met pellets" van deze gebruikshandleiding voor uitleg met betrekking tot de te gebruiken pellets en hoe de pellettrechter gevuld moet worden.
4. Steek de stekker in een geaard stopcontact en schakel de stroomschakelaar in. Deze bevindt zich aan de achterzijde van de kachel.

Controleer hoofdstuk 9 "Elektrische aansluiting" van de installatiehandleiding voordat het apparaat elektrisch aangesloten wordt.

1. Lees hoofdstuk 4 "Normaal gebruik van de kachel" door voor meer informatie over de bediening van de afstandsbediening (indien meegeleverd) en het verloop van de opstartprocedure.
2. Zorg voor voldoende ventilatie in de ruimte. De kachel is gemaakt van hoogwaardig staal met een beschermende coating. Tijdens de eerste stookbeurten hardt de coating verder en zet het staal zich. Dit proces kost de nodige tijd. Tijdens de eerste werking is het normaal dat er zich een onaangename geur en rook vormt afkomstig van de verflaag van de kachel.
3. Laat de kachel nooit draaien als de branddeur open is. Houd de deur altijd gesloten tijdens de werking van de kachel en zorg ervoor dat de deurver-grendeling goed gesloten is.
4. Start de kachel op en selecteer verbrandingsniveau 1.

Om blijvende schade aan de kachel te voorkomen, moet dit instoken geleidelijk en op een laag vuur gebeuren. Houd dit vuur laag gedurende de eerste vier tot vijf uur; daarna kan het stookvermogen geleidelijk verhoogd worden. Laat de kachel tenminste nog drie tot vier uur constant branden.

1. Controleer dat er geen rookgassen afkomstig van het verbrandingsproces in de ruimte komen. Schakel de kachel onmiddellijk uit indien dit wel het geval is en herstel de lekkage.
2. Controleer of de ruimteventilator in bedrijf komt door te voelen of er lucht uit het uitblaasrooster komt aan de voorzijde van de kachel. Deze ventilator start pas op als de kachel voldoende warm is (na circa 15-20 minuten nadat de kachel brandt). Indien de ruimteventilator niet gaat draaien, schakel de kachel uit om schade aan de kachel te voorkomen. Herstel het probleem voordat de kachel opnieuw opgestart wordt.

Deze kachel is voorzien van een ventilator die de lucht in het vertrek laat circuleren. Wanneer de ventilator ingeschakeld wordt, wordt lucht langs de inwendige hete oppervlakken van de kachel gevoerd, opgewarmd en als warme lucht weer aan het vertrek afgegeven. Laat de kachel nooit branden als de ruimteventilator niet draait.

1. Controleer of de kachel op elk van de vijf verbrandingsstanden de juiste lucht/brandstof-verhouding heeft door het vlambeeld op elk van de vijf verbrandingsstanden te controleren. Zie hiervoor afbeelding 1. Regel de lucht/brandstof-verhouding indien nodig bij. Inregelen van de lucht/brandstof-verhouding mag alleen worden uitgevoerd door een service technicus.
2. Controleer de schoorsteentrek met een verschildrukmeter. Regel - indien geïnstalleerd - de smoorklep van de schoorsteen in.

Na het inregelen van de smoorklep mag de stand van de smoorklep alleen gewijzigd worden bij calamiteiten, zoals bijvoorbeeld een schoorsteenbrand.

1. Controleer of op elk van de vijf verbrandingsstanden de rookgastemperatuur onder de 220°C blijft. Indien de rookgastemperatuur op één van de vijf verbrandingsstanden hoger wordt dan 220°C, moet de kachel op de desbetreffende stand opnieuw worden ingeregeld door het verlagen van de pellettoevoer in combinatie met de omtreksnelheid van de rookgasventilator en / of het verhogen van de omtreksnelheid van de ruimteventilator.

Het laten uitvoeren van een inbedrijfstelling van de kachel door een erkend technicus heeft de volgende voordelen:

• Er zal minder roetvorming optreden, waardoor de schoorsteen en de kachel minder snel vervuilen.
• De kachel zal minder brandstof verbruiken.
• Het rendement van de kachel zal optimaal zijn.
• Onderdelen in de kachel zullen minder zwaar belast worden, waardoor de kachel een langere levensduur zal hebben.

• Het aantal service- en onderhoudsuren aan de kachel zal afnemen.

• Na het inregelen is de kachel gereed voor gebruik.

4. NORMAAL GEBRUIK VAN DE KACHEL

Voor iedere opstart moet de aslade en de branderpot worden gereinigd. Zie hiervoor hoofdstuk 6.4. Tevens moet de kacheldeur gesloten zijn.

De kachel mag niet gebruikt worden indien er gebruik gemaakt wordt van een luchtafzuigsysteem, hete lucht verwarming of andere apparaten welke invloed hebben op de luchtdruk in de ruimte. Deze apparatuur dient te worden uitgeschakeld bij gebruik van de pelletkachel.

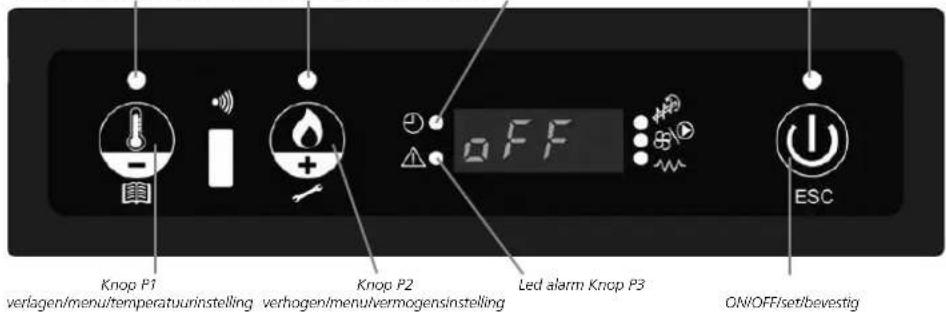

BEDRIJFSMODUS

Hiermee wordt de normale werking beschreven van de regelaar die normaal gesproken in een luchtkachel wordt geïnstalleerd wat betreft de gebruikersfuncties. Vóór het inschakelen van de kachel ziet het scherm eruit zoals in afbeelding2a.

Led temperatuurregeling Led vermogensregeling Led timer Led ON/OFF

Knop P1 verlagen/menu/temperatuurinstelling Knop P2 verhogen/menu/vermogensinstelling OFF Led alarm Knop P3 ESC ON/OFF/set/bevestig

4.1 HET INSCHAKELEN VAN DE KACHEL

Schakel de kachel aan door de ON/OFF-toets circa 3 seconden in te drukken. Deze fase begint met de ontsteking van het verwarmingselement en het continue automatische laden van de pellets. Op het display verschijnen achtereenvolgens de woorden "ACCENDE", "CARICA PELLET" en "ATTESA FIAMMA". De rookafzuigventilator is geactiveerd. Wanneer de verbranding begint en de temperatuur van de rook de minimumdrempel van 45° bereikt, schakelt het verwarmingselement uit. Indien correct afgesteld en goede pellets gebruikt worden dan ontsteekt de kachel binnen 7-8 minuten. De kachel gaat nu over in de fase "stabilisatie van de vlam". De ontstekingsfase kan maximaal 15 minuten duren. Als de pellets tijdens deze fase niet ontbranden, geeft het display het alarm "MANCATA ACCENSIONE" weer. Als dit probleem zich vaker voordoet, neem dan contact op met de technicus.

4.2 VUUR AANWEZIG

De schroefinvoer laadt de pellets met een vooraf ingestelde snelheid. Wanneer de rookgas temperatuur de door de fabriek vooraf ingestelde temperatuur van van 45°C overschrijdt dan gaat de kachel over naar de volgende fase. Het verbrandingsproces verloopt volgens de door de fabrikant vastgestelde parameters totdat bepaalde voorwaarden zijn bereikt die de kachel in staat stellen over te gaan naar de "WERK"-fase.

In de "WERK"-fase kan de gebruiker de gewenste kamertemperatuur en het maximale werkingsvermogen van de kachel instellen. Het woord "LAVORO" verschijnt

op het display.

De kachel is ingesteld om met een externe thermostaat samen te werken. Afhankelijk van de instelling de

externe thermostaat, kamerthermostaat en gedetecteerde omgevingstemperatuur, kunnen er verschillende bedrijfsmodi van de kachel zijn:

• T Amb - Kamertemperatuur gedetecteerd door de sensor op de kachel
• T Set Amb - Kamertemperatuur ingesteld in de externe thermostaat
• T Set Temp - Kamertemperatuur ingesteld in SET ROOM TEMP

Externe thermostaat gesloten (Tamb < T Set Term):

De melding "LAVORO" verschijnt op het display en de kachel werkt op het ingestelde vermogen tot wanneer de thermostaat opengaat.

Externe thermostaat open (TAmb > T Set Term):

De kachel werkt op het ingestelde vermogen totdat de temperatuur T Set Temp is bereikt waarna het de fase "MODULATIE" ingaat.

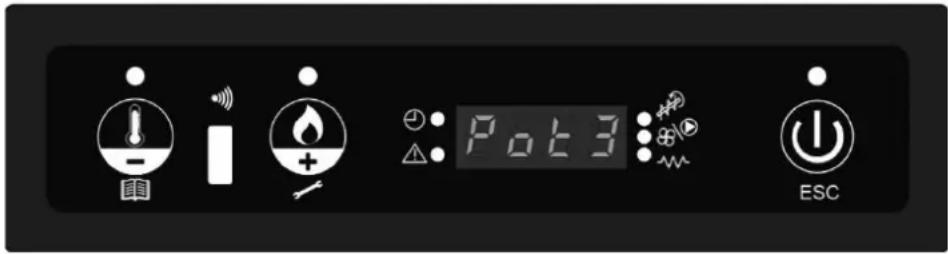

4.4 HET INGESTELDE VERWARMINGSVERMOGEN WIJZIGEN

Tijdens de normale werking van de kachel (Lavoro) is het mogelijk om het verwarmingsvermogen te wijzigen door op knop P2 te drukken. (Led vermogen instellen aan). Om het verwarmingsvermogen te verhogen drukt u opnieuw op P2, en om het te verlagen drukt u op P1. Het ingestelde vermogen wordt weergegeven op het scherm.

Wacht 5 seconden zonder handelingen uit te voeren op het toetsenbord of druk op P3 om de instellingen te verlaten.

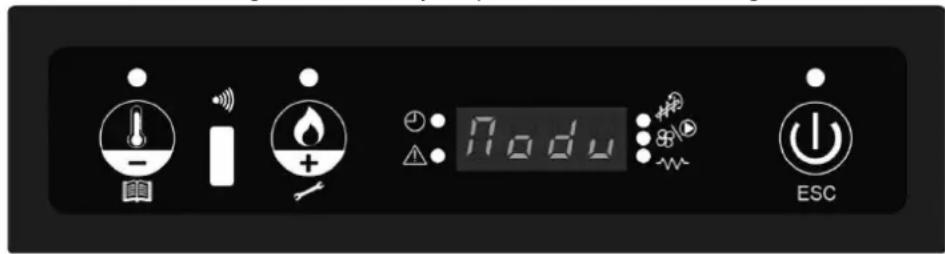

4.5 OMGEVINGSTEMPERATUUR BEREIKT INGESTELDE TEMPERATUUR (TEMPERATUURINSTELLING)

Wanneer de kamertemperatuur de ingestelde waarde bereikt heeft, wordt het verwarmingsvermogen van de kachel automatisch tot het minimum gereduceerd. Onder deze omstandigheden verschijnt op het scherm de melding "Modula".

Als de kamertemperatuur onder de ingestelde temperatuur zakt (temperatuurinstelling), keert de kachel terug naar de modus "Lavoro" en naar het eerder ingestelde vermogen (vermogensinstelling).

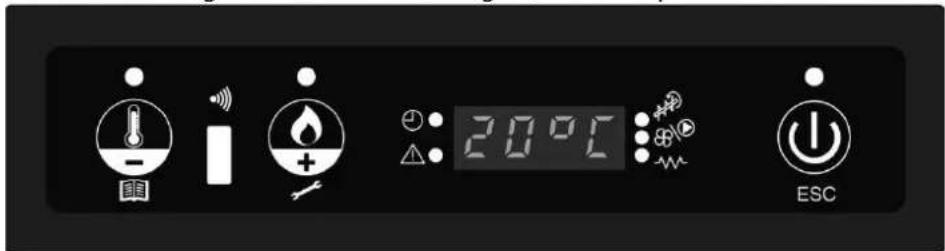

4.6 DE INGESTELDE KAMERTEMPERATUUR WIJZIGEN

Om de kamertemperatuur te wijzigen, drukt u slechts op de knop P1. Op het scherm verschijnt de ingestelde kamertemperatuur (temperatuurinstelling). Door het indrukken van de knoppen P1 (verlagen) en P2 (verhogen) kan de waarde worden gewijzigd. Na ongeveer 5 seconden wordt de waarde opgeslagen en het scherm keert terug naar de normale weergave, of druk op P3 om te verlaten.

20°C ESC

4.7 UITZETTEN VAN DE KACHEL

Terwijl de kachel aan staat, drukt u enkele seconden op knop 3 (AAN / UIT) om de kachel uitschakelen. Op het display verschijnt "PULIZIA FINALE" (= finale schoonmaak cyclus). Het pellettoevoersysteem en de rookafvoerventilator stoppen middels een snelheid die is ingesteld door de fabrikant. De kamerventilator en de ventilator voor de rookafzuiginstallatie zal stapsgewijs worden uitgeschakeld. Aan het einde van deze fase toont het display "SPENTO"

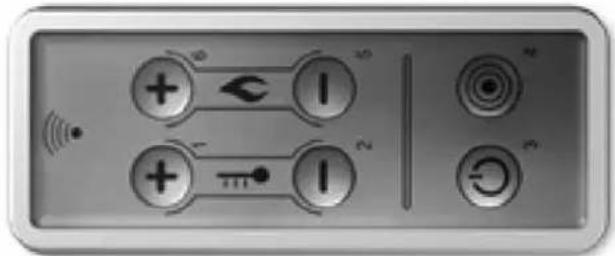

4.8 AFSTANDSBEDIENING

Met de afstandsbediening kunnen het verwarmingsvermogen, de gewenste omgevingstemperatuur en de automatische in-/uitschakeling van de kachel worden ingesteld.

Schakel de kachel in door de knoppen P1 en P6 gelijktijdig gedurende 3 seconden ingedrukt te houden. De kachel gaat automatisch naar de startfase. Na de ontsteking gaat de kachel over op normaalbedrijf en kan het verwarmingsvermogen worden geregeld met de knoppen P6 en P5. Met de knoppen P1 en P2 kan de gewenste omgevingstemperatuur worden ingesteld. Schakel de kachel uit door gelijktijdig de knoppen P1 en P6 gedurende 3 seconden ingedrukt te houden. Op display A wordt "Off" weergegeven. De afstandsbediening werkt op een MN2-batterij van 12 V. Verwijder batterijen alvorens apparaten af te voeren en houd u bij het afvoeren altijd aan de plaatselijke wet- en regelgeving.

4.9 FUNCTIES

Houd knop 1 minimaal 3 seconden ingedrukt om het menu te openen.

Het menu bestaat uit verschillende items en niveaus die toegang geven tot de locaties en de instellingen van de kaart.

Nadat u knop 1 minimaal 3 seconden ingedrukt hebt gehouden, kunt u op knop 1 en knop 2 drukken om door het menuoverzicht te lopen tot u het gewenste item hebt gevonden. Bevestig uw keuze door op knop 3 te drukken.

LET OP: Menu-items die bestemd zijn voor technische instellingen, worden met een PASSWORD beschermd.

LISTA DEI MENU':

• MENU 01 KLOK INSTELLEN;
• MENU 02 CHRONO INSTELLEN;

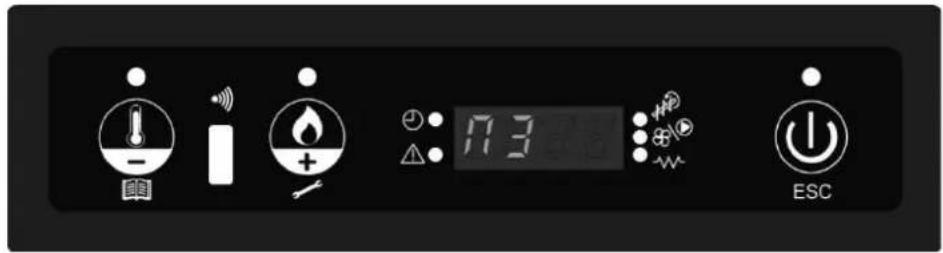

• MENU 03 TAAL SELECTEREN;
• MENU 04 STAND-BY;
• MENU 05 VOORLADEN;
• MENU 06 KACHELSTATUS;

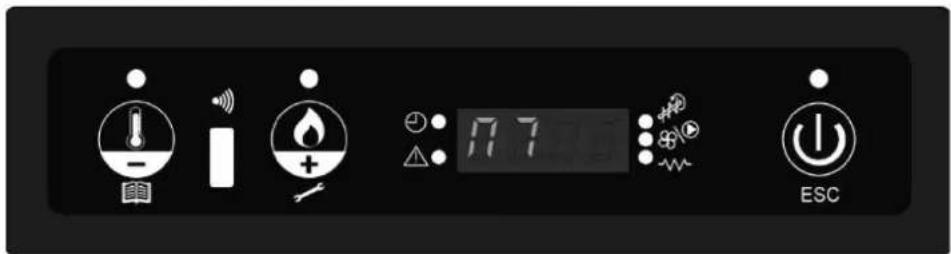

• MENU 07 VUURKORF REINIGEN;
• MENU 08 TECHNISCHE INSTELLINGEN (toegangscode);

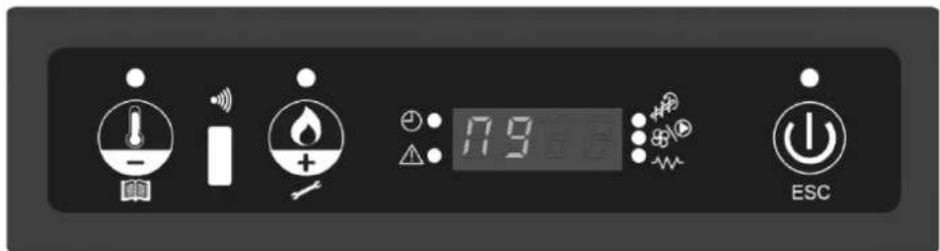

• MENU 09 PELLETKENMERKEN;

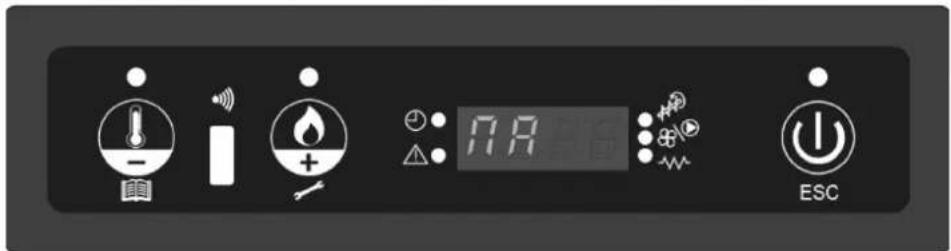

• MENU A TYPE SCHOORSTEEN.

MENU 01 - KLOK INSTELLEN

Nadat u knop 1 minimaal 3 seconden ingedrukt hebt gehouden om het menu te openen, kan menu M1 worden geopend door op knop 3 te drukken. In dit menu kunnen de tijd en de datum worden ingesteld. Loop met knop 1 en knop 2 naar de gewenste instelling en bevestig deze met knop 3.

LET OP: Zorg ervoor dat u de klok correct hebt ingesteld voordat u verder gaat met de instelling van het menu SET CRONO.

In de kaart zit een lithiumbatterij voor de interne klok, waardoor de klok tot meer dan 3 à 5 jaar zelfstandig kan functioneren.

NIVEAUMENUSELECTIEOMSCHRIJVINGWAARDE
1 01 KLOK INSTELLEN tijd instellen
2	01 - 01	DAG INSTEL.	dag van de week instellen	van 1 tot 7
3 01 - 02	UUR uur instellen hh:00
4 01 - 03	MINUUT minuten instellen 00: mm
5	01 - 04	DAG MAAND	dag van de maand instellen	van 1 tot 31
6	01 - 05	MAAND	maand instellen	van 1 tot 12
7 01 - 06	JAAR	jaar instellen	xxxx

MENU 02 - CHRONO INSTELLEN

Nadat u knop 1 minimaal 3 seconden ingedrukt hebt gehouden om het menu te openen, kunt u met knop 2 naar M2 lopen en met knop 3 bevestigen dat u dit menu wilt openen. In dit menu kunnen de drie functies van de chronothermostaat worden in- of uitgeschakeld: Dagprogramma, Weekprogramma en Weekendprogramma.

LET OP: Kies zorgvuldig het gewenste programma. De andere programma's zullen dan niet langer actief zijn. Zo voorkomt u dat de programma's met elkaar in conflict komen en het gekozen programma niet goed wordt uitgevoerd.

17.2 ESC

NIVEAUMENUSELECTIEOMSCHRIJVING				WAARDE
1 02 CHRONO		INSTELLEN	chronothermostaat instellen
2 02 - 01	CHRONO	INSCHAKELEN	chronothermostaat inschakelen
3 02 - 01	-01	CHRONOINSCHAKELEN		ON / OFF

MENU 02 - 02 DAGPROGRAMMA

In de submenu's kunt u met de knoppen 1 en 2 de waarde in het submenu wijzigen. Met knop 3 bevestigt u deze wijziging en gaat u naar het volgende submenu. In dit submenu kunt u de dagelijkse werking van de chronothermostaat inschakelen, uitschakelen en instellen. Er kunnen twee bedrijfsperiodes worden gekozen aan de hand van de in de volgende tabel aangegeven tijdsinstellingen.

NIVEAUMENUSELECTIEOMSCHRIJVINGWAARDE
1 02 - 02	DAG dagprogrammering
2 02 - 02	-01	DAGPR. INSCH. programma inschakelen ON/OFF
3 02 - 02	-02	START 1 tijdstip 1e inschakeling hh:mm / OFF
4 02 - 02	-03	STOP 1 tijdstip 1e uitschakeling hh:mm / OFF
5 02 - 02	-04	START 2 tijdstip 2e inschakeling hh:mm / OFF
6 02 - 02	-05	STOP 2 tijdstip 2e uitschakeling hh:mm / OFF

LET OP: Wanneer de instelling OFF wordt gekozen (die voor elke subfunctie beschikbaar is), wordt de desbetreffende subfunctie niet uitgevoerd. Bijvoorbeeld: OFF bij de subfunctie STOP 1 betekent dat het tijdstip van de 1e uitschakeling van de kachel wordt genegeerd en de kachel zal aanblijven totdat het tijdstip van subfunctie STOP 2 wordt bereikt of de kachel handmatig wordt uitgezet.

MENU 02 - 03 WEEKPROGRAMMA

In dit submenu kunt u de wekelijkse werking van de chronothermostaat inschakelen, uitschakelen en instellen. Bij de weekprogrammering kunnen twee onafhankelijke programma's worden gebruikt die in het definitieve weekprogramma met elkaar worden gecombineerd.

Het weekprogramma kan worden ingeschakeld of uitgeschakeld. Bovendien, wanneer in een tijdsveld OFF als instelling wordt gekozen, zal de klok de bijbehorende tijdsinstelling negeren.

LET OP: Voer de tijdsinstellingen zorgvuldig in. Zorg ervoor dat de inschakelings- en/of uitschakelingstijden van de programmeringen op dezelfde dag elkaar niet overlappen.

NIVEAUMENUSELECTIEOMSCHRIJVINGWAARDE
1 02 - 03	WEEK weekprogrammering
2 02 - 03	-01	W E E K P R .INSCH.	programma inschakelen ON/OFF
3 02 - 03	-02	START 1 tijdstip	1e inschakeling hh:mm / OFF
4 02 - 03	-03	STOP 1 tijdstip	1e uitschakeling hh:mm / OFF
5 02 - 03	-04	MAANDAG inschakeling weekprog. 1 ON / OFF
6 02 - 03	-05	DINSDAG inschakeling weekprog. 1 ON / OFF
7 02 - 03	-06	WOENSDAG	inschakeling weekprog. 1 ON / OFF
8 02 - 03	-07	DONDERDAG inschakeling weekprog. 1 ON / OFF
9 02 - 03	-08	VRIJDAG	inschakeling weekprog. 1 ON / OFF
10	02 - 03 -09	ZATERDAG	inschakeling weekprog. 1 ON / OFF
11	02 - 03 -10	ZONDAG	inschakeling weekprog. 1 ON / OFF

LET OP: Dit programma biedt de mogelijkheid om twee opeenvolgende programma-instellingen te kiezen. In de bovenstaande tabel wordt slechts één van de twee programmeringen weergegeven.

NIVEAU	MENU	SELECTIE	OMSCHRIJVING	WAARDE
1	02 - 03 - 12	START 2	tijdstip 2e inschakeling	xx:xx / OFF
2	02 - 03 - 13	STOP 2	tijdstip 2e uitschakeling	xx:xx / OFF

Samenvattende tabel van de verdere programmering.

MENU 02 - 04 WEEKENDPROGRAMMA

In dit submenu kunt u de werking in het weekend (de dagen 5 en 6, ofwel zaterdag en zondag) van de chronothermostaat inschakelen, uitschakelen en instellen.

NIVEAUMENUSELECTIEOMSCHRIJVING WAARDE
1 02 - 04	WEEKEND	weekendprogrammering
2 02 - 04	- 01	WEEKENDINSCH.	programma inschakelen	ON/OFF
3 02 - 04	- 02	START 1	tijdstip 1e inschakeling	hh:mm /OFF
4 02 - 04	- 03	STOP 1	tijdstip 1e uitschakeling hh:mm /OFF
5 02 - 04	- 04	START 2	tijdstip 2e inschakeling	hh:mm /OFF
6 02 - 04	- 05	STOP 2	tijdstip 2e uitschakeling hh:mm /OFF
7 01 - 06	ANNÉE	saisir l'année	xxxx

MENU 03 - TAAL SELECTEREN

In dit menu kunt u een van de volgende talen als dialoogtaal instellen:

• Italiaans
• Frans
  Engels
• Duits

173 ESC

NIVEAUMENUSELECTIEOMSCHRIJVINGWAARDE

1 03 TAAL SELECTE-REN			taal instellen
2 03 - 01	ITALIAANS Italiaanse taal
3 03 - 02	ENGELS Engelse taal
4 03 - 03	FRANS Franse taal
5 03 - 04	DUITS Duitse taal

MENU 04 - STAND-BY

Als in het menu de stand-by-functie is ingeschakeld, kan de kachel worden uitgeschakeld als het gewenste comfort is bereikt.

174 ESC

NIVEAUMENUSELECTIEOMSCHRIJVINGWAARDE

1	04	STAND-BY stand-by selecteren
2	04 - 01	STAND-BY stand-by selecteren ON/OFF

LET OP: Als de stand-by-functie is geactiveerd en de omgevingstemperatuur 2 °C of meer boven de ingestelde temperatuur ligt (Set Ambiente), verschijnt op het display gedurende 10 minuten de melding "Go-standby". Als deze tijdsduur is verstreken, verschijnt op het display de melding "Attesa raffreddamento" ("Wachten, afkoelen bezig"). De kachel voert dan een afkoelcyclus uit totdat de melding "Stand-by" verschijnt. Als de omgevingstemperatuur tenminste 2 °C lager is geworden dan de ingestelde temperatuur (Set Ambiente), zal de kachel vanuit Stand-by automatisch weer worden ingeschakeld.

MENU 05 - VOORLADEN

Wanneer de kachel is uitgeschakeld en koud is, kan hij gedurende 110 seconden worden voorgeladen met houtpellets. Dit is handig als het reservoir of de aanvoerschroef geen pellets meer bevatten. Deze functie kan gestart worden met knop 1 en worden onderbroken met knop 5.

175 ESC

MENU 06 - KACHELSTATUS

Via dit menu worden in realtime een aantal parameters (elke 5 sec. afgewisseld) weergegeven, zoals de snelheid van de rookafvoerventilator (tpm), de snelheid van de aanvoerschroef voor pellets en, het belangrijkste, de temperatuur van de rookgassen.

temp - + 17.6 ESC

MENU 07 - VUURKORF REINIGEN

Deze functie dient om een geforceerde reiniging van de vuurkorf uit te voeren. Als zich in de vuurkorf een kleine hoeveelheid pelletmateriaal heeft opgehoopt, kan deze reinigingscyclus worden uitgevoerd zonder dat de kachel hoeft te worden uitgeschakeld. De hoeveelheid pelletmateriaal wordt dan gereduceerd, zodat de verbranding weer beter verloopt.

温度 17.7 ESC

NIVEAUMENUSELECTIEOMSCHRIJVINGWAARDE
1 07 VUURKORF		REINIG.	vuurkorf reinigen
2 07 - 01	VUURKORF	REINIG.	vuurkorf reinigen ON/OFF

LET OP: Het wordt afgeraden deze handeling te vaak achter elkaar uit te voeren. De vlam kan dan namelijk volledig doven.

Dit menu is uitsluitend voorbehouden aan gekwalificeerd technisch personeel.

MENU 09 - PELLETKENMERKEN

Op basis van de eigenschappen van de gebruikte pellets, is het mogelijk om voor elke bedrijfsfase een correctie van 0% tot -5% toe te passen voor de hoeveelheid pellets die door de wormschroef worden aangevoerd. Bijvoorbeeld, bij gemiddeld genomen korter pelletmateriaal moet een kleinere waarde worden gehanteerd.

17.9 ESC

NIVEAUMENUSELECTIEOMSCHRIJVINGWAARDE

1 09 PELLET-		KENMERKEN	percentage pelletaan-voer
2 09 - 01	PELLET-	KENMERKEN	percentage pelletaan-voer	0 - 5 %

MENU A - TYPE SCHOORSTEEN

De snelheid van de rookafvoerventilator kan tussen 0% en +10% worden gecorrigeerd. Dit is handig om de verbranding te optimaliseren als de kwaliteit van de gebruikte pellets niet consistent is en verschillend pelletmateriaal wordt gebruikt.

De kachel kan worden aangesloten op een speciale WiFi module. Met deze WiFi module kan de kachel worden opgestart of uitgeschakeld. Tevens kan middels de WiFi module de timer van de kachel zeer gemakkelijk en overzichtelijk worden bediend. Daarnaast kan op afstand de temperatuur worden afgelezen. Voor het aansluiten van de speciale WiFi module voor deze kachel is op de achterzijde een aansluit stekker voorzien (zie fig. 25) Voor meer informatie: zie de bij de wifi module bijgevoegde handleiding. Of scan deze QR-code. Let op: de verdere bedieningsinstructies in deze handleiding gaan uit van bediening zonder gebruikmaking van de wifi module.

Maak de branderpot, de kachelruit en de aslade schoon vóór elke opstart. Dit is erg belangrijk voor een goede en veilige werking. Juist als u middels timer programering werkt of met WiFi bediening dan is dit iets wat goed in de gaten moet worden gehouden omdat het gemakkelijk vergeten zou kunnen worden!

4.11 VERWARMEN ANDERE RUIMTE MET EXTRA KANAAL

Om de warmte van de kachel ook op een andere plaats of in een andere ruimte te kunnen gebruiken kan aan de achterzijde van de kachel een luchtkanaal worden aangesloten (rond 80 mm.). De betreffende aansluiting is gemarkeerd met het woord "CAN". Dit kanaal mag maximaal 5 meter lang zijn en 2 haakse bochten hebben. Om de verplaatsing van warme lucht door het kanaal in te schakelen dient de schakelaar AA (zie fig 25) op de achterzijde van de kachel in stand 1 te worden gezet.

Deze kachel is een hermetisch gesloten kachel, hetgeen betekend dat hij kan werken zonder de binnen luchthuishouding in de kamer te beïnvloeden. Er dient ervoor gezorgd te worden dat de voor verbanding benodigde lucht van buiten toegevoerd wordt. Om aan alle wet- en regelgeving met betrekking tot de installatie van hermetisch gesloten kachels te voldoen (inclusief het lucht toevoer en afvoer systeem) is het noodzakelijk dat een geautoriseerde pellet kachel installateur wordt ingeschakeld voor de installatie van de kachel.

5. DE PELLETTRECHTER VULLEN MET PELLETS

5.1 DE BRANDSTOF

Gebruik geen andere brandstof dan de vermelde houten pellets. Andere brandstoffen zoals bijvoorbeeld - houten werkafval met lijm en/of solventen, - afvalhout in het algemeen, - karton, - vloeibare brandstof, - alcohol, - petroleum, - benzine, -afvalmateriaal of vuilnis, enz. zijn verboden.

Er zijn in de markt pellets verkrijgbaar in verschillende kwaliteiten en met verschillende eigenschappen. Pellets van een slechte kwaliteit hebben een negatieve invloed op de efficiëntie van de verbranding, vervuilen de kachel en kunnen in het uiterste geval leiden tot gevaarlijke situaties.

Het gebruik van verkeerde pellets (slechte kwaliteit of andere diameter dan genoemd) kan schade toebrengen aan uw kachel. Schade veroorzaakt door verkeerde pellets valt niet onder de garantie.

Gebruik enkel houten pellets van een goede kwaliteit met een diameter van 6 mm en een maximum lengte van 30 mm. Er zijn verschillende soorten van houten pellets met verschillende eigenschappen en kwaliteit verkrijgbaar op de markt. Pellets van een goede kwaliteit kunnen als volgt herkend worden:

• diameter 6 mm.
• maximum lengte 30 mm.
• houten pellets overeenkomstig 6mm DIN+ / Ö-norm+ / EN+ of gelijkwaardig.
• goed samengedrukt, geen resten van lijm, hars of additieven.
• oppervlak glanst en is glad
• uniform in lengte en laag stofgehalte
• restwatergehalte: < 10%
• asgehalte: < 0,5%
• pellets van goede kwaliteit zinken wanneer ze in water gegooid worden

In het algemeen kan slechte brandstof voor deze kachel als volgt herkend worden:

• andere diameter dan de vereiste 6 mm en/of een verscheidenheid aan diameters
• verschillende variabele lengtes, hoger percentage van korte pellets
• het oppervlak vertoont verticale en/of horizontale barsten
• hoog stofgehalte
• oppervlak glanst niet
• drijft in water

Slechte brandstof gebruiken zal mogelijks leiden tot:

• slechte verbranding
• frequentie blokkering van de verbrandingskamer
• verhoogd pelletverbruik
• lage warmteafgifte en lage efficiëntie
• vuil op het glas
• meer assen en onverbrande korrels.
• hogere onderhoudskosten

Zelfs wanneer goede gestandaardiseerde pellets gebruikt worden, is het normaal dat er verschillen optreden in de verbrandingssnelheid, asproductie en de opbouw van gruis. Indien er pellets worden gebruikt, anders dan tijdens de inbedrijfstelling moet de kachel opnieuw worden ingeregeld door een erkend service technicus.

Bewaar en vervoer de pellets in absoluut droge omstandigheden. Houten pellets kunnen aanzienlijk uitzetten wanneer ze in contact komen met water.

Neem contact op met de verkoper of de goedgekeurde installateur voor meer informatie over pellets.

Open het deksel van de pellettrechter aan de bovenzijde van de kachel en vul de trechter voorzicht voor 3/4 met pellets. Zorg ervoor dat er geen pellets in de kachel vallen. Sluit vervolgens het deksel.

Raak nooit roterende onderdelen binnenin de pellettrechter aan. Om het risico te vermijden dat u roterende onderdelen binnenin de pellettrechter aanraakt, is het best de kachel altijd volledig uit te schakelen door de stekker uit het stopcontact te halen.

Als de trechter tijdens de werking toch bijgevuld zou moeten worden, zorg er dan voor dat de pellets en/of de pelletzak niet in contact komt met hete delen van de kachel omdat dit kan leiden tot gevaarlijke situaties. Zorg ervoor dat u nooit roterende onderdelen binnenin de pellettrechter aanraakt.

6. ONDERHOUD

Door de warmte, de as en het residu die ontstaan door de verbranding van de brandstof is regelmatig schoonmaken en onderhoud door zowel de eindgebruiker als een geautoriseerd technicus nodig. Periodiek de kachel zorgvuldig schoonmaken is belangrijk voor de veiligheid en voor een efficiënte werking en verhoogt tegelijkertijd de levensduur van de kachel. Gebruik geen staalwol, waterstofchloride of andere bijtende, agressieve of krassende producten voor het schoonmaken van de binnen- of buitenkant van de kachel. In het bijzonder na langere periodes van stilstand, moet de kachel en het schoorsteensysteem gecontroleerd worden op blokkeringen.

6.1 DOOR DE (EIND-)GEBRUIKER UIT TE VOEREN ONDERHOUD

Voer pas onderhoud aan de kachel uit nadat u hebt gecontroleerd of de kachel van binnen en van buiten helemaal is afgekoeld!

Trek voorafgaand aan onderhoud altijd de stekker van de kachel uit het stopcontact.

TaakFrequentie*
De buitenkant van de kachel schoomaken	Elke twee weken
Het reinigen van de ruit Voor iedere	opstart. Ook bij opstart in geval van timerfunctie
De branderpot reinigen Voor iedere	opstart. Ook bij opstart in geval van timerfunctie
De aslade schoonmaken Wanneer de lade vol is en voor elke opstart.Ook bij opstart in geval van timerfunctie
Reinigen van de warmtewisselaar Dagelijks
De vuurhaard reinigen Elke 2 weken
De afdichting van de vuurdeur controleren	Tweemaal per jaar, de eerste keer aan het begin van het seizoen en / of als er 2500 kg aan pellets verstookt zijn
De pellettrechter en wormaandrijving reinigen	Een keer per maand en / of als er 2500 kg aan pellets verstookt zijn
Het reinigen van de pellettoevoerbuis	Een keer per week

6.2 DE BUITENKANT VAN DE KACHEL SCHOONMAKEN

Maak het oppervlak van de kachel met (heet) water en zeep schoon. Gebruik geen schurende of op oplosmiddelen gebaseerde schoonmaakproducten, anders kan de afwerklaag van het oppervlak beschadigd raken.

6.3 DE RUIT SCHOONMAKEN

De ruit van de kacheldeur moet voor iedere opstart gereinigd worden om inbranden van roet en asdeeltjes te voorkomen.

Het glas is hittebestendig, maar kan door snelle temperatuurveranderingen barsten. Laat daarom de ruit volledig afkoelen voordat deze wordt gereinigd. Gebruik gewone glasreinigingsspray en schoonmaaktissues. NL

NL

Reinig de glazen ruit uitsluitend als de kachel helemaal is afgekoeld!

6.4 DE BRANDERPOT MET ASLADE REINIGEN

De kachelpot met aslade moet voor elke opstart gereinigd worden.

1. Haal de kachelpot en de aslade uit de verbrandingskamer. Zie afbeelding 16 & 17.
2. Reinig de aslade.
3. Reinig de branderpot en het rooster ervan met een borstel of stofzuiger. Als de gaten van het rooster verstopt zitten, gebruik dan een puntig instrument om de gaten vrij te maken (zie afbeelding 18).
4. Reinig de ruimte onder de branderpot en de ruimte onder de aslade met een stofzuiger.

Open gaten en een proper rooster van de verbrandingskamer zijn uiterst belangrijk voor een goede verbranding van de pellets.

1. Plaats de branderpot en de aslade terug in de kachel. Zorg ervoor dat de branderpot op de juiste manier wordt teruggeplaatst. Zorg dat de grote opening bij de ontstekingsstaaf geplaatst wordt (zoals aangegeven in afbeelding 19 en 20). Indien de branderpot verkeerd wordt teruggeplaatst, zal de kachel niet ontsteken.

6.5 REINIGEN VAN DE WARMTEWISSELAAR

De warmtewisselaar moet dagelijks gereinigd worden.

6.6 DE VUURHAARD REINIGEN

Reinig eerst de warmtewisselaar (zie hoofdstuk 6.5 reinigen van de warmtewisselaar).

1. Verwijder de branderpot met aslade. Zie hoofdstuk 6.4
2. Verwijder het hitteschild.
3. Reinig de vuurhaard, het gedeelte onder de branderpot en de beplating met een borstel en een stofzuiger.
4. Plaats na het reinigen alle verwijderde onderdelen in omgekeerde volgorde terug in de vuurhaard.

6.7 DE DICHTING VAN DE VUURDEUR CONTROLEREN

Controleer ten minste twee keer per jaar, de eerste keer voordat het seizoen begint, de afdichting van de deur op lekken en beschadigingen. Laat de deurafdichting vervangen door een goedgekeurde technicus indien nodig. Gebruik enkel de originele reserveonderdelen.

6.8 DE PELLETTRECHTER EN WORMAANDRIJVING REINIGEN

Reinig de pellettrechter en wormaandrijving een keer per maand.

1. Verwijder het beschermingsrooster uit de pellettrechter.
2. Maak de pellettrechter leeg.
3. Reinig de pellettrechter en het zichtbare deel van de worm met een stofzuiger (afbeelding 22).
4. Plaats het beschermingsrooster terug op zijn plaats.
5. Vul de trechter met pellets.

6.9 REINIGEN VAN DE PELLET TOEVOERBUIS

Reinig de toevoerbuis van de pellets een keer per week met een harde ronde borstel (afbeelding 23). De toevoerbuis bevindt zich in de verbrandingskamer van de kachel. In de toevoerbuis kan zich creosoot vormen, waardoor de toevoerbuis sterk vervuild raakt en zelfs verstopt raken met pellets.

6.10 DOOR EEN GEAUTORISEERD TECHNICUS UIT TE VOEREN ONDERHOUD

TaakFrequentie*
Algemene professionele inspectie en onderhoud van de kachel (& het rookkanaal)	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen en / of na 900 branduren wanneer de kachel SERV aangeeft
Schoorsteen/rooksysteem reinigen/vegen	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen
Het vervangen van onderdelen die niet in deze handleiding worden genoemd	Na het constateren van schade
Aansluiting van de kachel op de schoorsteen / het rookkanaal controleren	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen en / of na 900 branduren wanneer de kachel SERV aangeeft
Alle overige onderhoudsactiviteiten die niet specifiek worden genoemd in deze handleiding.	Eenmaal per seizoen, de eerste keer aan het begin van het seizoen
De ruimteventilator / rookgasventilator reinigen	Tweemaal per seizoen, de eerste keer aan het begin van het stookseizoen en / of na 900 branduren wanneer de kachel SERV aangeeft
De kachel inwendig en uitwendig reinigen	Eenmaal per seizoen of na 900 brand uren kachel geeft "SERV" aan
De pellet schroef reductor smeren	Eenmaal per seizoen, aan het einde van het stookseizoen
De rookkamer reinigen Eenmaal per	seizoen, aan het einde van het stookseizoen of na 900 brand uren kachel geeft "SERV" aan
Controle van het ontstekingselement	Eenmaal per seizoen
De warmtewisselaar reinigen luchtzijdig	Eenmaal per seizoen of na 900 brand uren kachel geeft "SERV" aan
De warmtewisselaar reinigen rookgaszijdig	Eenmaal per seizoen of na 900 brand uren kachel geeft "SERV" aan
Het elektrische gedeelte controleren zoals PCB de bedrading, de sensoren en de beveiligingen.	Eenmaal per seizoen of na 900 brand uren kachel geeft "SERV" aan
De silicone slangen controleren van de druksensor	Eenmaal per seizoen of na 900 brand uren kachel geeft "SERV" aan
De deurafdichting controleren en indien nodig vervangen.	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen of na 900 brand uren kachel geeft “SERV” aan
Kachel testen op alle 5 de verbrandingsniveaus	Eenmaal per seizoen of na 900 brand uren kachel geeft “SERV” aan
De beveiligingen testen Eenmaal per seizoen of na 900 brand uren kachel geeft “SERV” aan

(*) De vermelde frequentie is een minimum frequentie. De lokale wetgeving en/of uw verzekeringscontract kunnen voorrang hebben afhankelijk van wat het meest strikt is. Bij intensief gebruik van de kachel moet de schoorsteen vaker worden gereinigd.

7. TECHNISCHE SERVICE, ORIGINELE RESERVEONDERDELEN

Voordat een kachel de fabriek verlaat, wordt hij eerst zorgvuldig getest en in bedrijf gesteld. Eventuele reparaties of inbedrijfstellingsactiviteiten die noodzakelijk blijken te zijn tijdens of na het installeren moeten worden uitgevoerd door goedgekeurde verwarmingstechnici. Originele reserveonderdelen zijn alleen en exclusief te verkrijgen via onze Technische Servicecenters en geautoriseerde verkooppunten.

Zorg voordat u contact opneemt met uw dealer, het Technische Servicecenter of de geautoriseerde verwarmingstechnicus dat u het model en serienummer bij de hand hebt.

Gebruik alleen originele reserveonderdelen. Door het gebruik van andere dan originele reserveonderdelen vervalt de garantie.

8. PROBLEMEN OPLOSSEN

8.1 RESETTEN VAN EEN STORING

Raadpleeg alvorens een storing te resetten de storingslijst (hoofdstuk 8.2) en volg de instructies op. Reset de kachel door toets 3 (zie afbeelding 2) van het display in te drukken en deze 3 seconden vast te houden.

Indien na het resetten van de storing de melding terugkomt, raadpleeg dan uw leverancier.

8.2 STORINGSLIJST

PROBLEEM OORZAAK OPLOSSING
Regelpaneel start niet	Geen stroomtoevoer naar de kachel	Controleer of de stekker aangesloten is
	Zekering van printplaat is doorgebrand	Vervang de zekering. Enkel door een goed-gekeurde technicus
	Regelpaneel is defect Vervang het regelpaneel. Enkel door een goedgekeurde technicus
	Lintkabel is defect Vervang de lintkabel. Enkel door een goed-gekeurde technicus
	Printplaat is defect Vervang de printplaat. Enkel door een goed-gekeurde technicus
	Hoofdschakelaar is niet ingeschakeld	Schakel de hoofdschakelaar in
Kachel gaat uit, alarm getoond “AlAr no FirE”	De pellettrechter is leeg Vul de pellettrechter met pellets
	De branderpot is vuil Reinig de branderpot.
	De motor van de pellet-schroef is defect	Vervang de motor van de pelletschroef. Enkel door een goedgekeurde technicus
	Elektronische printplaat is defect	Vervang de printplaat. Enkel door een goed-gekeurde technicus
	De temperatuursensor heeft de minimumtem-peratuursdrempel om te starten niet gedetecteerd	Maak de verbrandingskamer leeg en start opnieuw, indien het probleem zich blijft voordoen. Neem contact op met een goedge-keurde technicus als het probleem zich blijft voordoen.
	Er bereikt onvoldoende verbrandingslucht het vuur	Controleer het volgende (door de eindge-bruiker):- Mogelijke obstructies van de inlaatbuis van de verbrandingslucht aan de achterzijde van de kachel. Reinig de inlaatbuis van verse lucht.- Roostergaten van de verbrandingskamer verstopt en/of verbrandingskamer met te veel as en/of verbrandingskamer te vuil en moet gereinigd worden. Enkel door een goedge-keurde technicus.- Warmtewisselaar binnenin de kachel is ver-vuild. Reinig de warmtewiselaar.
	Houten pellets zijn niet van goede kwaliteit	Probeer houten pellets van een betere kwa-liteit
	Wormaandrijving is ge-blokkeerd	Haal de stekker van de kachel uit het stop-contact. Verwijder het beschermingsrooster in het reservoir, maak het reservoir leeg. Reinig zorgvuldig de zichtbare delen van de wormaandrijving. Plaats het beschermings-rooster terug en start opnieuw. Neem contact op met een goedgekeurde technicus als het probleem zich blijft voordoen.
De kachel geeft 15 minu-ten na opstart de melding "ALARM NO ACC"	Het ontstekingsmechanisme is kapot	Vervang het ontstekingsmechanisme. Enkel door een goedgekeurde technicus
	De temperatuursensor heeft de minimumtemperatuursdrempel om te starten niet gedetecteerd	Maak de verbrandingskamer leeg en start opnieuw, indien het probleem zich blijft voordoen. Neem contact op met een goedgekeurde technicus als het probleem zich blijft voordoen.
	Buitentemperatuur is te laag.	Maak de verbrandingskamer leeg en start opnieuw. Neem contact op met een goedgekeurde technicus als het probleem zich blijft voordoen.
	Houten pellets zijn nat Gebruik enkel droge houten pellets.
	Temperatuursensor is defect	Vervang de sensor. Enkel door een goedgekeurde technicus
	Elektronische printplaat is defect	Vervang de elektronische printplaat. Enkel door een goedgekeurde technicus
	Het reservoir is leeg Vul de pellettrechter.
Houten pellets geraken niet in verbran-dingskamer	Wormaandrijving is ge-blokkeerd	Haal de stekker van de kachel uit het stopcontact. Verwijder het beschermings-rooster in het reservoir, maak het reservoir leeg. Reinig zorgvuldig de zichtbare delen van de wormaandrijving. Plaats het beschermingsrooster terug en start opnieuw. Neem contact op met een goedgekeurde technicus als het probleem zich blijft voor-doen.
	Motor van wormaandrij-ving is beschadigd	Vervang de motor. Enkel door een goedgekeurde technicus
	Het reservoir is leeg Vul de pellettrechter.
Het vuur heeft een zwakke en oranje vlam, pellets bran-den niet cor-rect en/of het glas wordt (te) snel zwart.	De uitlaat/rookgas-leiding/schoorsteen is geblokkeerd	Laat de uitlaat/rookgasleiding/schoorsteen onmiddellijk reinigen door een goedge-keurde schoorsteenveger. Neem contact op met een goedgekeurde schoorsteenveger.
	De branderpot is vuil Reinig de branderpot.
	De kachel heeft interne obstructies.	De kachel vereist onderhoud. Enkel door een goedgekeurde technicus
	Rookextractor is beschadigd	Houten pellets kunnen branden dankzij de natuurlijke trek van de schoorsteenrook. Laat de ventilator onmiddellijk vervangen aangezien het slecht kan zijn voor uw gezondheid. Enkel door een goedgekeurde technicus.
	Houten pellets zijn niet van goede kwaliteit.	Probeer houten pellets van een betere kwaliteit.
	De kachel is niet goed ingeregeld	Regel de kachel in. Enkel door een goedgekeurde technicus
Recirculatie-ventilator van kamerlucht blijft werken wanneer de kachel koud is	Elektronische printplaat is kapot	Vervang de printplaat. Enkel door een goedgekeurde technicus
As op de vloer rond de kachel	Rookieidingen zijn niet luchtdicht	Enkel door een goedgekeurde schoorsteeninstallateur: Rookieidingen die niet luchtdicht zijn, kunnen gevaarlijk zijn voor uw gezondheid. Dicht de fitting van de leiding onmiddellijk (met loctite 598 (of een gelijkwaardig product) en/of vervang de leidingen.
	Gebroken, versleten of beschadigde dichting van de deur	Vervang de dichting. Enkel door een goed-gekeurde technicus
Kachel in constante toestand, de display toont: "Eco"	De door de gebruiker vereiste kamertemperatuur is bereikt	Dit is geen fout. De kachel werkt in eco mode. Deze functie is te wijzigen met de afstandsbediening
Display toont "SERV"	Geen storing. De kachel heeft 900 werkuren be-reikt en heeft onderhoud nodig. De kachel zal gewoon blijven werken.	De kachel heeft onderhoud nodig. Neem contact op met een erkend service tech-nicus. Deze zal onderhoud aan de kachel uitevoeren en de melding resetten.
Display toont "Atte"	Er wordt geprobeerd de kachel op te starten terwijl deze nog in de cooldown fase staat.	Wacht totdat de cooldown fase voorbij is voordat de kachel opnieuw wordt opge-start.
Kachel gaat uit. Weerge-geven alarm is "AlAr dEp" en de Led's ALF en ALC of een van beiden gaat op het bedieningspaneel branden.	Druksensor/schakelaar is defect	Vervang de drukschakelaar. Enkel door een goedgekeurde technicus
	De uitlaat/rookgas-leiding/schoorsteen is geblokkeerd	Laat de uitlaat/rookgasleiding/schoorsteen onmiddellijk reinigen door een goedge-keurde schoorsteenveger. Neem contact op met een goedgekeurde schoorsteenveger.
	Elektronische printplaat is kapot	Vervang de elektronische printplaat. Enkel door een goedgekeurde technicus
	Overmatige schoorsteen-lengte	Raadpleeg een schoorsteenexpert om te controleren of de schoorsteen in overeen-stemming is met de wetgeving. Raadpleeg een goedgekeurde technicus om te contro-leren of de schoorsteen geschikt is voor de kachel.
	Ongunstige weersom-standigheden	Wanneer er een sterke wind is, kan er een negatieve druk naar de schoorsteen plaatsvinden. Controleer en start de kachel opnieuw.
	Kachel is overhit Te hoge kamertemperatuur. Open deuren naar andere kamers. Als het probleem zich blijft voordoen, raadpleeg een goedge-keurde technicus.
	De recirculatieventilator van de kamerlucht is defect	Vervang de ventilator. Enkel door een goedgekeurde technicus
	Tijdelijke stroomuitval Een spanningsval tijdens de werking van de kachel kan leiden tot oververhitting van de interne kachel. Laat de kachel af-koelen en start hem opnieuw.
	Veiligheidsthermostaat is defect	Vervang de veiligheidsthermostaat. Enkel door een goedgekeurde technicus
Kachel gaat uit. Weerge-geven alarm is "AlAr Sond"	Temperatuursensor van rookuitlaat is defect.	Vervang het sensor. Enkel door een goed-gekeurde technicus
	De bedrading van de rookgassensor zit los.	Herstel de bedrading. Enkel door een goedgekeurde technicus
Display toont "Cool Fire"	De kachel is handmatig, door de ingestelde timer-functie of de save mode uitgeschakeld. De kachel staat in de cooldown fase.	Geen storing, de cooldown fase stopt automatisch wanneer de kachel voldoende is afgekoeld.
	Stroomonderbreking Nadat	de stroomtoevoer is hersteld, start de kachel eerst in de cooldown fase. Vervolgens kan de kachel opnieuw opgestart worden.
Display toont "Alar fan fail"	De rookgasventilator is defect of de printplaat kan de omtreksnelheid van de ventilator niet meten	De rookgasventilator, de printplaat of de omtreksnelheidssensor is defect of de bedraing is beschadigd of zit los. Herstel het defect. Enkel door een goedgekeurde technicus

9. BEHEER VAN ALARMMELDINGEN

LET OP: Elke AVVISO (waarschuwing) zorgt ervoor dat de kachel direct wordt uitgeschakeld. De alarmstatus treedt niet onmiddellijk in, maar na de door de fabrikant ingestelde tijd. Een alarmmelding kan worden gereset door knop 3 ingedrukt te houden. Controleer de reden van de alarmmelding zodra de AVVISO (waarschuwing) verschijnt. Verhelp vervolgens de oorzaak alvorens de kachel opnieuw in te schakelen. Indien de alarmmelding aanhoudt of telkens opnieuw verschijnt, raadpleeg dan de technische dienst voor advies.

AL1 - Alarmmelding Black-Out

Deze melding wordt gegeven wanneer de 220 V-stroomvoorziening gedurende meer dan 30 seconden ontoereikend is.

AL2 - Alarmmelding Rookgassensor

Deze melding wordt gegeven wanneer de sensor die de temperatuur van de rookgassen meet, ontkoppeld of defect is. Bij deze alarmmelding toont het display de melding BLACK OUT en wordt de kachel automatisch uitgeschakeld.

AL3 - Alarmmelding Rookgassen Heet

Deze melding wordt gegeven wanneer de sensor die de temperatuur van de rookgassen meet, een temperatuur waarneemt die hoger is dan de maximumtemperatuur die door de fabrikant is ingesteld. Het display toont dan de melding HOT FUMI. Achterhaal de reden van de temperatuurstijging, bijvoorbeeld een verkeerde werking van de ventilator voor de omgevingslucht. Indien de AVVISO (waarschuwing) aanhoudt of telkens opnieuw verschijnt, raadpleeg dan de technische dienst voor advies.

AL4 - Alarmmelding Defecte Aanzuiging

Deze alarmmelding wordt in twee gevallen gegeven:

1. Indien de encoder (instrument dat het toerental van de rookafvoerventilator

meet) ontkoppeld of defect is, verschijnt op het display de melding ASPIRAT. GUASTO.

1. Wanneer de rookafvoerventilator defect is of niet draait, verschijnt op het display de melding ASPIRAT. GUASTO. Controleer of de stilstand van deze ventilator niet veroorzaakt wordt door een vreemd voorwerp, bijvoorbeeld een pellet die per ongeluk op de waaier van de ventilatormotor terecht is gekomen, waardoor die niet goed kan draaien.

Indien de alarmmelding aanhoudt of telkens opnieuw verschijnt, raadpleeg dan de technische dienst voor advies.

AL5 - Alarmmelding Mislukte Ontsteking

Deze melding wordt gegeven wanneer de ontstekingsfase is mislukt. De temperatuur van de rookgassen heeft dan niet binnen de ontstekingstijd de minimumwaarde bereikt die door de fabrikant is ingesteld. Op het display verschijnt de melding MANCATA ACCENSIONE. Hiervoor kunnen verschillende oorzaken bestaan: het routineonderhoud is niet goed uitgevoerd - bijvoorbeeld de vuurkorf is niet gereinigd of is verkeerd geplaatst -, er zijn geen of onvoldoende pellets in het reservoir aanwezig, de aanvoerschroef voor pellets is geblokkeerd door een vreemd voorwerp, enzovoorts.

Onderhoud en reinig de kachel naar behoren alvorens deze in te schakelen.

Indien de alarmmelding aanhoudt of telkens opnieuw verschijnt, raadpleeg dan de technische dienst voor advies.

AL6 - Alarmmelding Geen Vlam/Geen Pellets

Deze melding wordt gegeven als de vlam dooft terwijl de kachel brandt of de temperatuur van de rookgassen onder de minimumwaarde zakt die nodig is om de kachel in bedrijf te houden. Ook kan deze melding optreden na een reinigingscyclus als er geen gloeiend materiaal meer in de vuurkorf aanwezig is. Op het display verschijnt de melding NO FIAMMA/MANCA PELLET.

Hiervoor kunnen verschillende oorzaken bestaan: er zijn geen of onvoldoende pellets in het reservoir aanwezig, de aanvoerschroef voor pellets is geblokkeerd door een vreemd voorwerp, enzovoorts.

Controleer of er pellets in het reservoir aanwezig zijn en of de wormschroef voor de pelletaanvoer correct werkt.

Indien de alarmmelding aanhoudt, raadpleeg dan de technische dienst voor advies. Mogelijk kan het nodig zijn de bedrijfsinstellingen van de kachel te wijzigen.

AL 7 - Alarmmelding Thermische Veiligheid

Als de algemene veiligheidsthermostaat een temperatuur waarneemt die hoger is dan de inschakeldrempel, treedt ze in werking en zal de pelletaanvoerschroef niet langer worden gevoed. Bij deze alarmmelding wordt de kachel uitgeschakeld. Op het display verschijnt de melding SICUREZZA TERMICA.

Hiervoor kunnen verschillende oorzaken bestaan: het routineonderhoud is niet goed uitgevoerd - bijvoorbeeld de vuurkorf is niet gereinigd of is verkeerd geplaatst -, de rookomleidingsplaat en de pijpenbundel zijn niet goed gereinigd, enzovoorts.

Onderhoud en reinig het product naar behoren en raadpleeg de technische dienst voor advies.

AL8 - Alarmmelding Geen Onderdruk

Deze alarmmelding wordt gegeven als de drukbeveiligingsschakelaar in werking is getreden, wat alleen gebeurt als er problemen met het rookafvoerkanaal zijn. Neem daarom contact op met de installateur van de kachel.

Hiervoor kunnen ook andere oorzaken bestaan. Zo kan het routineonderhoud niet goed zijn uitgevoerd - bijvoorbeeld de vuurkorf is niet gereinigd of is verkeerd geplaatst -, de rookomleidingsplaat en de pijpenbundel kunnen niet goed zijn gereinigd, enzovoorts.

Onderhoud en reinig de kachel naar behoren en raadpleeg de technische dienst voor advies.

10. PRODUCT FICHE

Naam leverancier of merknaam Qlima
Model Amadea 116
Energieefficiëntieklasse A+
Type kachel Houtpellets
Directe warmteafgifte (*)	kW 10,3
Indirecte warmteafgifte kW 0,0
Energie-efficiëntie-index 124
Stroomverbruik (ontsteking / normale operatie) W 300 / 100
Aansluitspanning V/Hz 230/~50
Thermisch rendement bij nominale capaciteit / gereduceerde capaciteit (*)	% 88,76 / 94,39
Andere voorzorgsmaatregelen met betrekking tot montage, installatie of onderhoud van lokale ruimteverwarming.		Raadpleeg handleiding
CO-gehalte bij 13% O_2 nominale / gereduceerde capaciteit (*) % 0,019 / 0,048
Gemiddeld stofgehalte bij 13% O_2	mg/Nm ^3 11,8
Voor vertrekken tot**	m ^3	285
Rookgasuitlaatdiameter	mm	80
Rookgastemperatuur bij nominale capaciteit / gereduceerde capaciteit	°C	218,6 / 79,2
Trek van de schoorsteen nodig	Pa	11,4
Smoorklep voor schoorsteen nodig		Mogelijk***
Kan worden toegepast op een schoorsteencombinatie met rookkanaal		Nee
Type brandstof (****)		∅ 6 mmDin+/Önorm+/EN+
Nominale lengte / diameter van de brandstof	mm	30 / 06
Inhoud van pellettrechter	kg	20
Autonomie (min-max)	h	8,5 - 26
Hoofdbeluchtingsschuif		Ja
Recirculatieventilator		Ja
Luchtfilter		Nee
Netto gewicht	kg	106

(*) Volgens EN 14785
(**) slechts ter indicatie, varieert per land/regio
(***) Te bepalen door een geautoriseerde professionele installateur
(****) Gebruik enkel aanbevolen brandstof

11. GARANTIEBEPALINGEN

Voor uw kachel geldt een garantie van 24 maanden vanaf de datum van aankoop. Binnen deze periode worden alle materiaal- of productiefouten conform de volgende voorwaarden gratis hersteld:

1. Wij wijzen uitdrukkelijk alle overige aanspraken op schadeloosstelling, waaronder begrepen gevolgschade, af.
2. Eventuele reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot een verlenging van de garantietermijn.
3. De garantie vervalt als er veranderingen aan de kachel worden doorgevoerd, niet-originele fabrieksonderdelen worden toegepast of de kachel door derden wordt gerepareerd.
4. Onderdelen die onderhevig zijn aan reguliere slijtage of met een kortere levensduur dan de bovenvermelde garantieperiode, zoals pakkingen, afdichtingen, brandwerende voeringsmaterialen, glas*/ruit*, geverfde details en keramiek, etc. worden niet door de garantie gedekt.
5. De garantie is alleen geldig na overlegging van het originele aankoopbewijs, met datum, waarop geen veranderingen mogen zijn aangebracht.
6. Garantie is niet van kracht voor schade die veroorzaakt is door handelingen die niet in overeenstemming zijn met gebruiksaanwijzingen uit deze handleiding, nalatigheid en het gebruik van een verkeerd type brandstof. Het gebruik van verkeerde brandstof kan zelfs gevaarlijk zijn**.
7. De vervoerskosten en de risico's die ontstaan tijdens het vervoer van de kachel of de onderdelen ervan komen altijd voor rekening van de koper.
8. De garantie is enkel geldig wanneer de kachel geïnstalleerd is door een goedgekeurde installateur en wanneer het ondertekende protocol van inbedrijfstelling voorgelegd kan worden.

Om onnodige kosten te voorkomen adviseren wij u eerst deze handleiding zorgvuldig door te lezen. Mocht u hier geen oplossing vinden, raadpleeg dan uw dealer of installateur.

* De kachelruit is hittebestendig en is bestand tegen hogere temperaturen dan de temperaturen die in de kachel kunnen optreden. Dit betekent dat schade aan de kachelruit alleen maar kan ontstaan door oorzaken die niet binnen de verantwoordelijkheid van de fabrikant/distributeur liggen. Schade aan de kachelruit wordt daarom niet door de garantie gedekt.

** Zeer brandbare stoffen kunnen tot oncontroleerbare verbranding leiden, waardoor er vlammen buiten de kachel komen. Mocht dit het geval zijn, probeer dan nooit de kachel te verplaatsen, maar schakel hem dan altijd onmiddellijk uit. Gebruik in geval van nood een brandblusser van het type B: een kooldioxide- of poederblusser.

ECODESIGN DATA

Identificador(es) del modelo / Référence(s) du modèle / Model identifiers / Identificativo del modelo / Typeaanduiding(en)

Amadea 116

Functionalidad de calefacción indirecta / Fonction de chauffage indirect / Indirect heating functionality / Funzionalità di riscaldamento indiretto / Indirecte-verwarmingsfunctionaliteit

[no] / [non] / [no] / [no] / [nee]

Potencia calorífica directa / Puissance thermique directe / Direct heat output / Potenza termica diretta / Directe warmteafgifte

10,3

Potencia calorífica indirecta / Puissance thermique indirecte / Indirect heat output / Potenza termica indiretta / Indirecte warmteafgifte

-

Combustible Combustible Fuel Combustibile Brandstof

Combustible preferi - do (solo uno)/ Combustible de référence (un seul)/ Preferred fuel only (only one) / Combustibile preferito (uno solo) / Voorkeurbrandstof / (uitsluitend één)

Otros combustibles apropiados / Autre(s) combustible(s) admissible(s) / Other suitable fuel(s) / Altri combustibili idonei) / Andere geschikte brandstof (fen)

ης (%) Emisiones resultantes de la calefacción de espacios a potencia calorífica nominal (*) / Emissions dues au chauffage des locaux à la puissance thermique nominale (*) / Space heating emissions at nominal heat output / Emissioni dovute al riscaldamento d'ambiente alla potenza termica nominale (*) / Uitsstoot bij ruimteverwarming bij nominale warmteafgifte (*)

Emisiones resultantes de la calefacción de espacios a potencia calorífica minima (*) (* *) / Emissions dues au chauffage des locaux à la puissance thermique nominale (*) / Space heating emissions at minimum heat output / Emissioni dovute al riscaldamento d'ambiente alla potenza termica minima (*) (***) / Uitsstoot bij ruimteverwarming bij minimale warmteafgifte (*) (**)

PM OGC CO NOX PM OGC CO NOX

[x] mg/Nm3(13%O2)

[x] mg/Nm3(13%O2)

% (13%O2)

[x] mg/Nm3(13%O2)

[x] mg/Nm3(13%O2)

[x] mg/Nm3(13%O2)

% (13%O2)

[x] mg/Nm3(13%O2)

Madera en tronco, contenido de humedad ≤ 25 % / Büches de bois ayant un taux d'humidité ≤ 25 % / Wood logs with moisture content ≤ 25% / Ceppi di legno con tenore di umidità ≤ 25 % / Stamhout, vochtgehalte ≤ 25 %

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Madera comprimida, contenido de humedad < 12 % / Bois comprimé ayant un taux d'humidité < 12 % / Compressed wood with moisture content < 12% / Legno compresso con tenore di umidità < 12 % / Samenge-perst hout, vochtgehalte < 12 %

[si] / [oui] / [yes] / [si] / [Ja]

[no] / [non] / [no] / [no] / [nee]

84 11,8 6,3

0,019 111,4

13,9

0,048

1

11,8

Otra biomasa leñosa / Autre biomasse ligneuse / Other wood biomass / Other wood biomass / Andere houtachtige biomassa

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Biomasa no leñosa / Biomasse non ligneuse / Non-woody biomass / Biomassa non legnosa / Niet-houtachtige biomassa

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Antracita y carbón magro / Anthracite et charbon maigre / Anthracite and dry steam coal / Antracite e carbone secco / Antraciet en magerkool

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Coque de horno / Coke de houille / Hard coke / Coke metallurgico / Harde cokes

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Coque de baja temperatura / Semi-coke / Low temperature coke / Coke a bassa temperatura / Lagetemperatuurcokes

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Hullia bituminosa / Charbon bitumeux / Bituminous coal / Carbone bituminoso / Bitumineuze steenkool

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Briquetas de lignito / Briquettes de lignite / Lignite briquettes / Mattonelle di lignite / Bruinkoolbriketten

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Briquetas de turba / Briquettes de tourbe / Peat briquettes / Mattonelle di torba / Turfbriketten

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Briquetas de combustible fósil mixto / Briquettes constituées d'un mélan - ge de combustibles fossiles / Blended fossil Fuel / Mattonelle di miscela di combustible fossile / Briketten van gemengde fossiele brandstoffe n

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Briquetas de mezcla de biomasa y combustible fósil / Autre melange de biomasse et de combustible solide / Blended biomass and fossil fuel briquettes / Mattonelle di miscela di biomassa e combustible fossile / Briketten van biomassa vermengd met fossiele brandstoffen

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Otras mezclas de biomasa y combustible solido / Autre combustible fossile / Other blend of biomass and solid fuel / Altra miscela di biomassa e combustible solido / Andere mengsels van biomassa en fossiele brandstoffen

[no] / [non] / [no] / [no] / [nee]

[no] / [non] / [no] / [no] / [nee]

Características al funcionar exclusivamente con el combustible preferido / Caractéristiques pour une utilisation avec le combustible de référence uniquement / Characteristics when operating with preferred fuel only / Caratteristiche quando l'apparecchio é in funzione unicamente con il combustible preferito / Kenmerken wanneer uitsluitend de voorkeur-brandstof wordt gebruikt

Parâmetro / Caractéristique / Item / Voce / Item		Simbolo / Symbole / Symbol / Simbolo / Symbool	Valor / Valeur / Value / Valore / Waarde	Unidad / Unité / Unità di misura / Eenheid	Parâmetro / Caractéristique / Item / Voce / Item		Simbolo / Symbole / Symbol / Simbolo / Symbool	Valor / Valeur / Value / Valore / Waarde	Unidad / Unité / Unità di misura / Eenheid
Potencia calorifica / Puissance thermique / Heat output / Potenza termica / Warmteafgifte					Eficiencia útil (PCN de fábrica) / Rendement utile (PCI brut) /Useful efficiency (NCV as received) / Efficienza utile (NCV ricevuto) / Minimale warmteafgifte (indicatief)
Potencia calorifica / Puissance thermique nominale / Nominal heat output / Potenza termica nominale / Nominale warmteafgifte		P_nom	10,3 kW	Eficiencia útil a potencia calorifica nomina / Rendement utile à la puissance thermique nominale / Useful efficiency at nominal heat output / Efficienza utile alla potenza termica nominale / Nuttig rendement bij nominale warmteafgifte		_hum	88,8	%
Potencia calorifica mínima (indicativa) / Puissance thermique minimale (indicative) / Mínimum heat output / Potenza termica mínima (indicativa) / Minimale warmteafgifte (indicatief)		P_min	3,52	kW	Eficiencia útil a potencia calorifica mínima (indicativa) / Rendement utile à la puissance thermique minimale (indicatif) / Useful efficiency at nominal heat output / Efficienza utile alla potenza termica mínima (indicativa) / Nuttig rendement bij nominale warmteafgifte		_hum	94,39	%
Consumo auxiliar de electricidad / Consommation d'électricité auxiliaire / Auxiliary electricity consumption / Consumo ausiliario de energía elettrica / Aanvullend elektrichtelsverbruik					Tipo de control de potencia calorifica/de temperatura interior (seleccione uno) / Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type) / Type of heat output/room temperature control (select one) / Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione) / Type warmteafgifte/sturing kamertemperatuur (selecteer één)
A potencia calorifica nominal / À la puissance thermique nominale / At nominal Heat output / Alla potenza termica nominale / Bij nominale warmteafgifte		eI_max	0,12	kW	Potencia calorifica de un solo nivel, sin control de temperatura interior / contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce / single stage heat output, no room temperature control / potenza termica a fase unica senza controllo della temperatura ambiente / Eentrapswarmteafgifte, geen sturing / van de kamertemperatuur				[no] / [non] / [no] / [no] / [nee]
A potencia calorifica mínima / À la puissance thermique nominale / At minimum heat output / Alla potenza termica mínima / Bij minimale warmteafgifte		eI_min	0,108	kW	Dos o más niveles manuales, sin control de temperatura interior / contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce / two or more manual stages, no room temperature control / due o più fasi manuali senza controllo della temperatura ambiente / Eentrapswarmteafgifte, geen sturing van de kamertemperatuur				[no] / [non] / [no] / [no] / [nee]
En modo de espera / En mode veille / In standby mode / In modo stand-by / In stand-by modus		eI_yi	0,003 kW		Con control de temperatura interior mediante termostato mecánico / contrôle de la température de la pièce avec thermostat mécanique / with mechanic thermostat room temperature control / con controllo della temperatura ambiente tramite termostato meccanico / Met mechanische sturing van de kamertemperatuur door thermostat				[no] / [non] / [no] / [no] / [nee]
Necesidad de energía del piloto permanente / Puissance requise par la veilleuse permanente / Permanent pilot flame power requirement / Potenza necessaria per la flamma pilota permanente / Vermogenseis voor de permanente waakvlam					Con control electrónico de temperatura interior / contrôle électronique de la température de la pièce / with electronic room temperature control / con controllo elettronico della temperatura ambiente / Met elektronische sturing van de kamertemperatuur				[no] / [non] / [no] / [no] / [nee]
Necesidad de energía del piloto (si procede) / Puissance requise par la veilleuse (le cas échéant / Pilot flame power requirement (if applicable) / Potenza necessaria per la flamma pilota (se applicable) / Vermogenseis voor de permanente waakvlam (indien van toepassing)		P_sibst	N.A.		Con control electrónico de temperatura interior y temporizador diario / contrôle électronique de la température de la pièce et programmateur journalier / with electronic room temperature control plus day timer / con controllo elettronico della temperatura ambiente e temporizzatore giornaliero / Met elektronische sturing van de kamertemperatuur plus dag-tijdschakelaar				[no] / [non] / [no] / [no] / [nee]
					Con control electrónico de temperatura interior y temporizador diario / contrôle électronique de la température de la pièce et programmateur journalier / with electronic room temperature control plus week timer / con controllo elettronico della temperatura ambiente e temporizzatore settimanale / Met elektronische sturing van de kamertemperatuur plus dag-tijdschakelaar				[sil] / [oui] / [yes] / [sil] / [ja]
					Otras opciones de control (pueden seleccionarse varias) / Autres options de contrôle (sélectionner une ou plusieurs options) / Other control options ( multiple selection possible ) / Altre opzioni di controllo (é possible selezionare più opzioni) / Andere sturingsopties (meerdere selecties mogelijk)
					Control de temperatura interior con detección de presencia / contrôle de la température de la pièce, avec détecteur de présence / room temperature control, with presence detection / controllo della temperatura ambiente con rilevamento di presenza / Andere sturingsopties (meerdere selecties mogelijk)				[no] / [non] / [no] / [no] / [nee]
					Control de temperatura interior con detección de ventanas abiertas / contrôle de la température de la pièce, avec détecteur de fenêtre ouverte / room temperature control, with open window detection / controllo della temperatura ambiente con rilevamento di finestre aperte / Andere sturingsopties (meerdere selecties mogelijk)				[no] / [non] / [no] / [no] / [nee]
					Con opción de control a distancia / contrôle à distance / with distance control option / con opzione di controllo a distanza / Met de optie van afstandsbediening				[sil] / [oui] / [yes] / [sil] / [ja]
Información de contacto / Coordonnées de contact / Contact details / Contatti / Contactgegevens					Nombre y dirección del fabricante o de su representante autorizado. / Nom et adresse du fabricant ou de son mandataire / Name and adress of the manufacturer or its authorised representative / Nome e indirizzo del fabbricante o del suo rappresentate autorizzato. / Naam en adres van de fabrikant of van zijn gemach-tigde.
PVG contact details					PVG HOLDING BV, KANAALSTRAAT 12C, 5347KM, OSS, THE NETHERLANDS, [phone]

(*) PM = partículas, OGC = compuestos orgánicos gaseosos, CO = monóxido de carbono, NOx = óxidos de nitrógeno
(**) Solo necesario si se aplican los factores de corrección F(2) o F(3).
(*) P = particules, COG = composés organiques gazeux, CO = monoxyde de carbone, NOx = oxydes d'azote.
(**) Requis uniquement si le facteur de correction F(2) ou F(3) est appliqué.
(*) PM = particolato, OGC = composti gassosi organici, CO = monossido di carbonio, NOx = ossidi di azoto
(**) Necessario solo se si applicano i fattori di correzione F(2) o F(3)
(*) PM = zwevende deeltjes, OGC = gasvormige organische verbindingen, CO = koolmonoxide, NOx = stikstofoxiden
(**) Uitsluitend vereist indien correctiefactor F(2) of F(3) wordt gebruikt

1.

A. Aan/uit schakelaar ventilator extra kanaal - B. Hoofd aan/uit schakelaar kachel - C. Ruimte temperatuur sensor - D. Aansluiting Wifi module - E. Aansluiting extra kanaal - F. Aanzuigbuis verbrandingslucht - G. Schoorsteen kanaal aansluiting

1
