Caractéristiques techniques	Hotte décorative murale, finition inox
Dimensions	Largeur : 90 cm
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	Éclairage LED
Filtre à graisse	Filtre à graisse en aluminium, lavable au lave-vaisselle
Mode d'aspiration	Extraction ou recyclage (kit de recyclage non inclus)
Utilisation	Commandes électroniques avec affichage LED
Maintenance	Filtres à nettoyer régulièrement, entretien facile
Sécurité	Protection contre la surchauffe
Informations générales	Garantie 2 ans, installation murale recommandée

FOIRE AUX QUESTIONS - DBHBS 92 LTI X1 BAUKNECHT

Comment nettoyer les filtres de la hotte BAUKNECHT DBHBS 92 LTI X1 ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 15 minutes. Ensuite, rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Pourquoi ma hotte ne fonctionne-t-elle pas ?

Vérifiez d'abord si la hotte est bien branchée et si l'alimentation électrique est fonctionnelle. Assurez-vous également que les filtres ne sont pas obstrués et qu'ils sont correctement installés.

La hotte émet des bruits étranges, que faire ?

Des bruits étranges peuvent être causés par des filtres mal installés ou sales. Retirez et nettoyez les filtres. Si le bruit persiste, il peut être dû à un problème avec le moteur, et il est recommandé de contacter un technicien.

Comment régler la vitesse de la hotte ?

Utilisez les commandes situées sur le panneau de contrôle de la hotte pour ajuster la vitesse du ventilateur. Vous pouvez généralement choisir entre plusieurs niveaux de puissance.

Quels types de filtres dois-je utiliser pour la hotte BAUKNECHT DBHBS 92 LTI X1 ?

Cette hotte utilise des filtres à graisse en aluminium et des filtres à charbon actif pour la filtration de l'air. Assurez-vous d'utiliser des filtres compatibles recommandés par le fabricant.

La lumière de la hotte ne s'allume pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Si la lumière ne s'allume toujours pas après le remplacement, il peut y avoir un problème électrique, et il est conseillé de faire appel à un professionnel.

À quelle fréquence dois-je remplacer les filtres de ma hotte ?

Les filtres à graisse doivent être nettoyés régulièrement, environ tous les 1 à 2 mois, tandis que les filtres à charbon actif doivent être remplacés tous les 6 mois, selon l'utilisation.

Comment installer la hotte BAUKNECHT DBHBS 92 LTI X1 ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de fixer la hotte à une hauteur appropriée au-dessus de la cuisinière et de respecter les normes électriques.

MODE D'EMPLOI DBHBS 92 LTI X1 BAUKNECHT

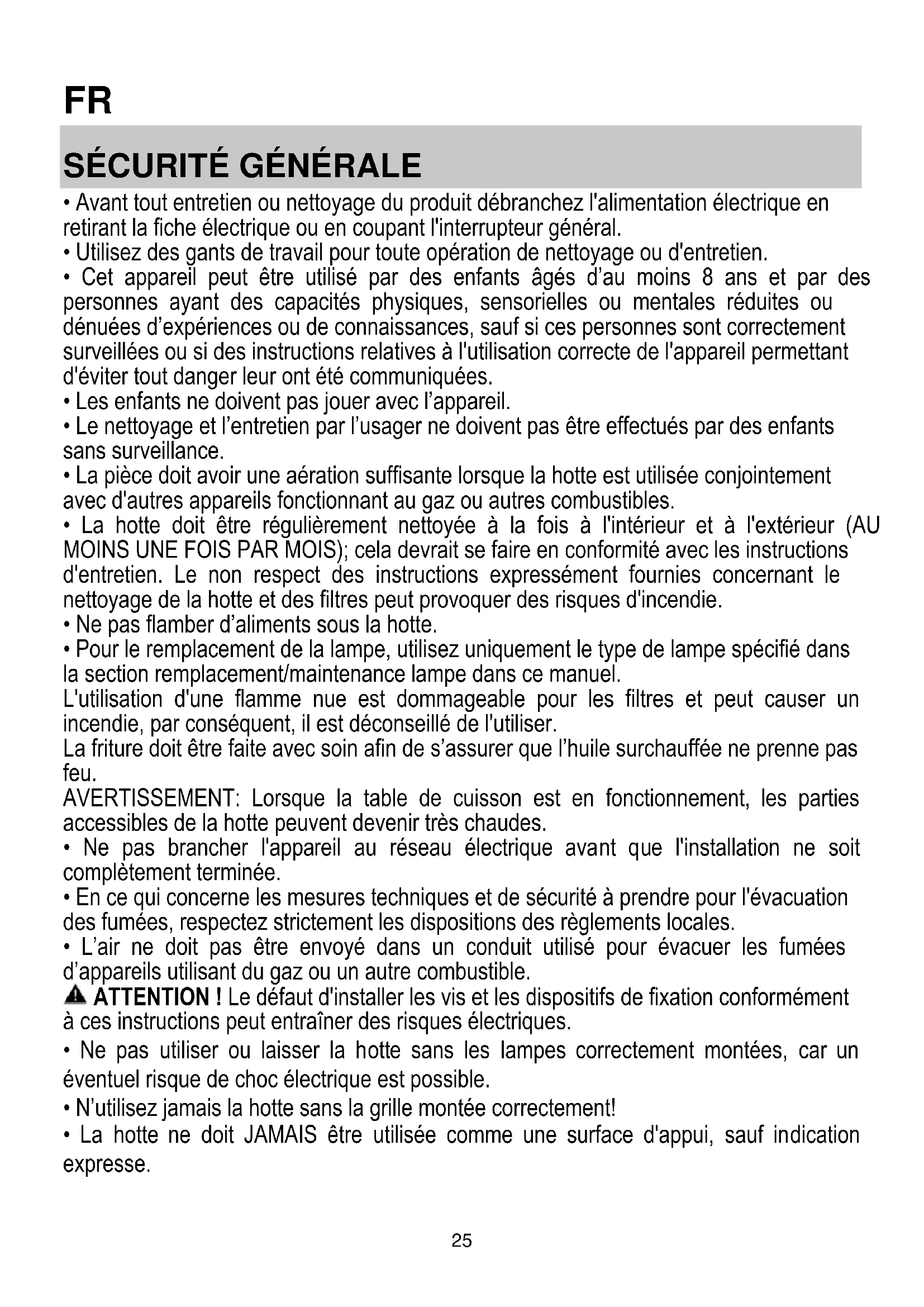

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'utilier ne doit pas etre effectués par des enfants sans surveillance.
• La piece doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparèils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressement fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d'aliments sous la hotter.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.
  L'utilisation d'une flamme neue est dommageable pour les filtres et peut causeur un incendie, par consequent, il est deconseilé de l'utiliser.
  La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.
  AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.
• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
• L'air ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
  ATTENTION! Le dernier d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de chocolélectrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!

• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.

• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service/agréé ou du personnel qualifié.

ATTENTION! Ne pas mettre en marche au moyen d'unprogrammateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil. Sans la surveillance constante d'un adulte, garder l'appareil hors de la portée des enfants de moins de 8 ans.

ATTENTION: l'appareil ne peut etre mis en marche par le biais d'un dispositif externe ou d'un systeme de commande a distance séparé.
Cet apparéil n'est pas destiné à un usage professionnel. Ne pas utiliser l' apparéil à l'extérieur.
Pour eviter le risque de lesions personnelles, l'appareil doit et est placed par deux ou plusieurs personnes.
L'installation, complenant eventuellement aussi les raccords pour l'alimentation hydriques (si prevus) et les branchements électriques, et les interventions de réparation doivent être effectués par un personnel qualifié.

Après avoir complété l'installation, conserver le matériel d'emballage (plastique, polystyrene, etc.) hors de la portée des enfants pour éviter le risque d'étouffement.

Ne jamais utiliser l'appareil pieds nus ou mouillés.

Ne jamais utiliser d'appareils de nettoyage à vapeur pour éviter le risque de chocolélectrique.

Comme indiqué par le symbole, le matériel d'emballage est 100% recyclable

La hotte peut avoir des configurations esthetiques differentes par rapport a ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnelnels ; - des fermes ; - l'utilisation par les clients des hotels, motel et autres environnementes à caractère résidentiel ; - des environnementés du type,chambre d'hôtes.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
Veuillez dire attentivement les instructions, vous trouvez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
- Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
- Avant d'installer l'appareil, vérifie qu'il n'y aaucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

• La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinières électriques et de 65 cm dans le cas de cusinières a gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.

Si le cable n'est pas équipé d'une fiche, branchez les fils selon le tableau suivant:

Tension principale et fréquence

Se référer à la valeur indiquée sur l'étiquette des caractéristiques à l'intérieur de la hotte.

Branchement des fils

N:bleu

L:brun

Changement du cable d'alimentation

La hotte est pourvue d'un cable d'alimentation spécial; en cas de détérioration du cable, en demander un neuf au service d'assistance technique.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Éviter les variations excessives de section du tuyau.
! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE?

! Notre hotter est prete pour etre utilise en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque: Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante a version filtrante sont déjà containues dans ce manuel.

Version aspirante

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION!

Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodoré avant d'être renvoyé dans la piece.

Pour utilise la hotte dans cette version, vous neez installer un syste de filtrage supplémentaire bas sur charbon actif.

COMMANDES

La hotte est equipee d'un panneau de controle doted'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Modèle avec panneau de contrôle Soft Button + Display LCD

T1. Touche ON/OFF moteur d'aspiration
T2. Touche de selection vitesse (puissance) d'aspiration moyenne, haute et intensive.

Note: La vitesse (puissance) d'aspiration intensive (LED L1 clignotant) a une durée d'environ 5 minutes, puis la vitesse (puissance) d'aspiration moyenne est automatiquement reglee.

T3. Touche de sélection vitesse (puissance) d'aspiration "silencieuse"
T4. Touche ON/OFF éclairage

L1. Icène d'etat vitesses (puissances) d'aspiration
L2. Icène d'etat indicateur de saturation filtré àGRAISS
L3. Icène d'etat vitesse (puissance) d'aspirationasse (silencieuse)
L4. Icène d'etat indicateur de saturation du filtré à charbon
L5. Icène d'etat Eclairage

Réinitialisation indicateur saturation filtrés

Après avoir effectué l'entretien du filtre, appuyez longuement sur la touche T3, l'icone indiquant la saturation s'éteigne. Répétez l'opération si les deux icones qui indiquent la saturation (graisse et charbon) sont allumées.

Activation icône saturation du filtré à charbon

L'icone de saturation du filtré à charbon est normalement désactivée. Pour l'activer, procédez comme suit:

Avec la hotte arrete, appuyez et maintenez enfoncées et simultanement T1 et T3: d'abord L4 clignote, puis est allumée à lumière fixe pour indiquer l'activation reussie.

Désactivation icône saturation du filtre à charbon: repêze l'opération ci-dessus, L4 s'allume à lumière fixe, puis clignote et s'éteigne pour indiquer la désactivation.

Fonctionnement automatique à température élevé

La hotte est equipée d'un captein qui detecte la temperature. Lorsque la temperature devient trop elevated, le captein va activer automatiquement la vitesse (puissance) moyenne d'aspiration. La hotte est desactive lorsque la temperature detectee par le captein est reduite de façon significative.

Modèle avec panneau de contrôle Ecran tactile

T1

T2

T3

T4

T5

T6

Pour selectionner les fonctions de la hotte il suffit de toucher les commandes:

T1. Touche ON/OFF moteur d'aspiration

T2. Touche de selection vitesse (puissance) d'aspiration moyenne

T3. Touche de selection vitesse (puissance) d'aspiration haute et intensive

Appuyez une fois pour selectionner la vitesse (puissance) d'aspiration haute (LED T3 ON);

Appuyez encore una fois pour selectionner la vitesse (puissance) d'aspiration intensive (LED T3 clignotant).

Note: La vitesse (puissance) d'aspiration intensive a une durée d'environ 5 minutes, après cela la vitesse (puissance) d'aspiration haute est reglee automatiquement.

T4. Touche arrêt automatique (Temporisateur) et indicateur saturation fille a charbon:

Arrêt automatique:

Appuyez sur cette touche pour régler l'arrêt automatique de la vitesse (puissance) d'aspiration active:

Vitesse (puissance) d'aspiration silencieuse: 20 minutes

Vitesse (puissance) d'aspiration moyenne: 15 minutes

Vitesse (puissance) d'aspiration haute: 10 minutes

Indicateur saturation fille a charbon

Lorsque clignotant, effectuez la maintenance du filtré à charbon, si installé; ensuite maintenez enforcée la touche T1 pour la faire cesser de clignoter.

T5. Touche de selection vitesse (puissance) d'aspiration "silencieuse" et indicateur saturation libre àGRAISS

Note: lorsque clignotante, effectuez la maintenance du filtre àGRAisse; ensuite, maintenez enfoncée la touche T1 pour la faire cesser de clignoter.

T6. Touche ON/OFF éclairage

T2+T3+T4 clignotantes: fonctionnement automatique dans des conditions de température elevée (voir le paragraphe correspondant)

Activation indicateur saturation fille a charbon

Cet indicateur est normalement désactivée. Pour l'activer, précédez comme suit:

Avec la hotte arrêtée, appuyez et maintenez enfoncées simultanément T2 et T3: d'abord, T3 clignote, ensuite T2 aussi pour indiquer l'activation reussie.

Désactivation LED saturation filtré à charbon: répétez l'opération ci-dessus, d'abord T3 et T2 clignotent, ensuite T3 seulement pour indiquer la désactivation reussie.

Fonctionnement automatique dans des conditions de température élevée

La hotte est equipee d'un capteur qui detecte la temperature. Lorsque cette devient trop elevée, le capteur active automatiquement la vitesse (puissance) d'aspiration moyenne. La hotte est arrêtée lorsque la temperature detectée par le capteur est réduite de façon significative.

ENTRETIEN

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergent liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Entretien des filtres anti-graisses

Il retient les particules deGRAISSSE issues de la cuisson.
Le filtrer doit etre nettoyed une fois par mois (ou lorsque le
systeme d'indication de saturation des filtres-si prevu sur le
modèle-indique cette necessite) avec des détergents non
agressifs, a la main ou dans le lave-vaisselle a faibles
températures et cycle rapide.
Le lavage du filtrer anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutfois, les
caracteristiques de filtrage ne seront en aucun cas modifiées. Pour demonter le filtrre anti-graisse, tirer la poignee de
decrochement a ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un employé plus ou mois long, selon le type de cusinière et de régulariat du nettoyage du filtre àGRAisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possedé - indique cette nécessite). IL NE PEUT PAS etre nettoyé ou regeneré.

Montage

Accrocher le filtré au charbon actif d'abord à l'arrête de la languette métallique de la hotte, puis à l'avant avec les deux pommeaux.

Démontage

Enlever le filtré au charbon actif en tournant de 90^ les pommeaux qui le fixent à la hotte.

Remplacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.
Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettant une épargne de 90% en énergie electrique.

Le système d'éclairage ne peut pas être remplaced par l'utilisateur; en cas de dysfonctionnement, contacter le service d'assistance.

ÉLIMINATION

Cet appeareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC - UK SI 2013 No.3113 concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du contrôle, de la récapération et du recyclage de cet articleil, veillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSSE lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotte ne fonctionne pas:

S'assurer:

• de l'absence de coupure de courant.

• qu'une vitesse a ete selectionnee.

• Si la hotte a un faible rendement:

S'assurer:

• que la vitesse du moteur selectionnee est suffisante pour la quantite de fumee et de vapeurs liberées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtré à charbon n'est pas usé (hotte en version filtrante).
• Si la hotte s'eteint durant son fonctionnement normal:

S'assurer:

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUE

Modèle avec panneau de contrôle Ecran tactile

Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø de tube d'évacuation (cm)
62-114	89,8	45,5	15
71-114

Modèle avec panneau de contrôle Soft Button + Display LCD

Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø de tube d'évacuation (cm)
61,9-114,7	59,8 - 89,8	45	15
70,6-114,7

CE

Éléments non fournis avec la hotte

Vous pouvez telecharger les consignes de sécurité, le manuel de l'utilisateur, la fiche produit et les données energétiques en:

• Visitant notre site internet docs.bauknecht..eu
  Utilisant le Code QR
• Vous poubez également contacter notre service après-vente (voir numero de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes visibles sur la plaque signalétique de l'appareil.

NL

ALGEMENE VEILIGHEID

NO pourrait lavarse o reciclarse.

Montaje
