MA03 - Détecteur de mouvements Pentatech - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Détecteur de mouvements
Technologie de détection	Infrarouge passif (PIR)
Portée de détection	Jusqu'à 12 mètres
Angle de détection	110 degrés
Alimentation	Fonctionne sur piles ou secteur (selon modèle)
Utilisation recommandée	Intérieur et extérieur (selon modèle)
Installation	Montage mural ou sur support
Maintenance	Nettoyer régulièrement le capteur pour éviter les fausses alarmes
Sécurité	Ne pas exposer à des sources de chaleur ou de lumière directe
Garantie	2 ans (selon le revendeur)
Accessoires inclus	Vis de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - MA03 Pentatech

Comment installer le détecteur de mouvements Pentatech MA03 ?

Pour installer le détecteur, choisissez un endroit élevé pour une meilleure détection, fixez l'appareil avec les vis fournies et assurez-vous qu'il est orienté vers la zone à surveiller.

Que faire si le détecteur de mouvements ne s'allume pas ?

Vérifiez que le détecteur est correctement alimenté et que les piles sont en bon état. Si l'appareil est branché, assurez-vous que la source d'alimentation fonctionne.

Comment régler la sensibilité du détecteur ?

Utilisez le bouton de réglage de sensibilité situé sur le côté de l'appareil pour ajuster la détection selon vos besoins. Tournez dans le sens des aiguilles d'une montre pour augmenter la sensibilité.

Le détecteur de mouvements réagit-il aux animaux ?

Oui, le détecteur peut réagir aux mouvements d'animaux de petite taille. Pour éviter les fausses alertes, placez-le à une hauteur adéquate et ajustez la sensibilité.

Comment tester si le détecteur fonctionne correctement ?

Pour tester le détecteur, activez-le et passez devant la zone de détection. L'appareil doit réagir en s'allumant ou en émettant un signal sonore, selon le modèle.

Que faire si le détecteur envoie de fausses alertes ?

Vérifiez l'emplacement du détecteur pour vous assurer qu'il n'est pas orienté vers des sources de mouvements inappropriées, comme des branches d'arbres ou des véhicules en mouvement.

Comment remplacer les piles du Pentatech MA03 ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil, retirez les anciennes piles et remplacez-les par des piles neuves, en respectant la polarité indiquée.

Le détecteur de mouvements peut-il être utilisé à l'extérieur ?

Oui, le Pentatech MA03 est conçu pour une utilisation à l'extérieur, mais assurez-vous qu'il est installé dans un endroit protégé des intempéries.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le détecteur, retirez les piles, attendez environ 30 secondes, puis réinsérez les piles. Cela remettra à zéro tous les réglages.

MODE D'EMPLOI MA03 Pentatech

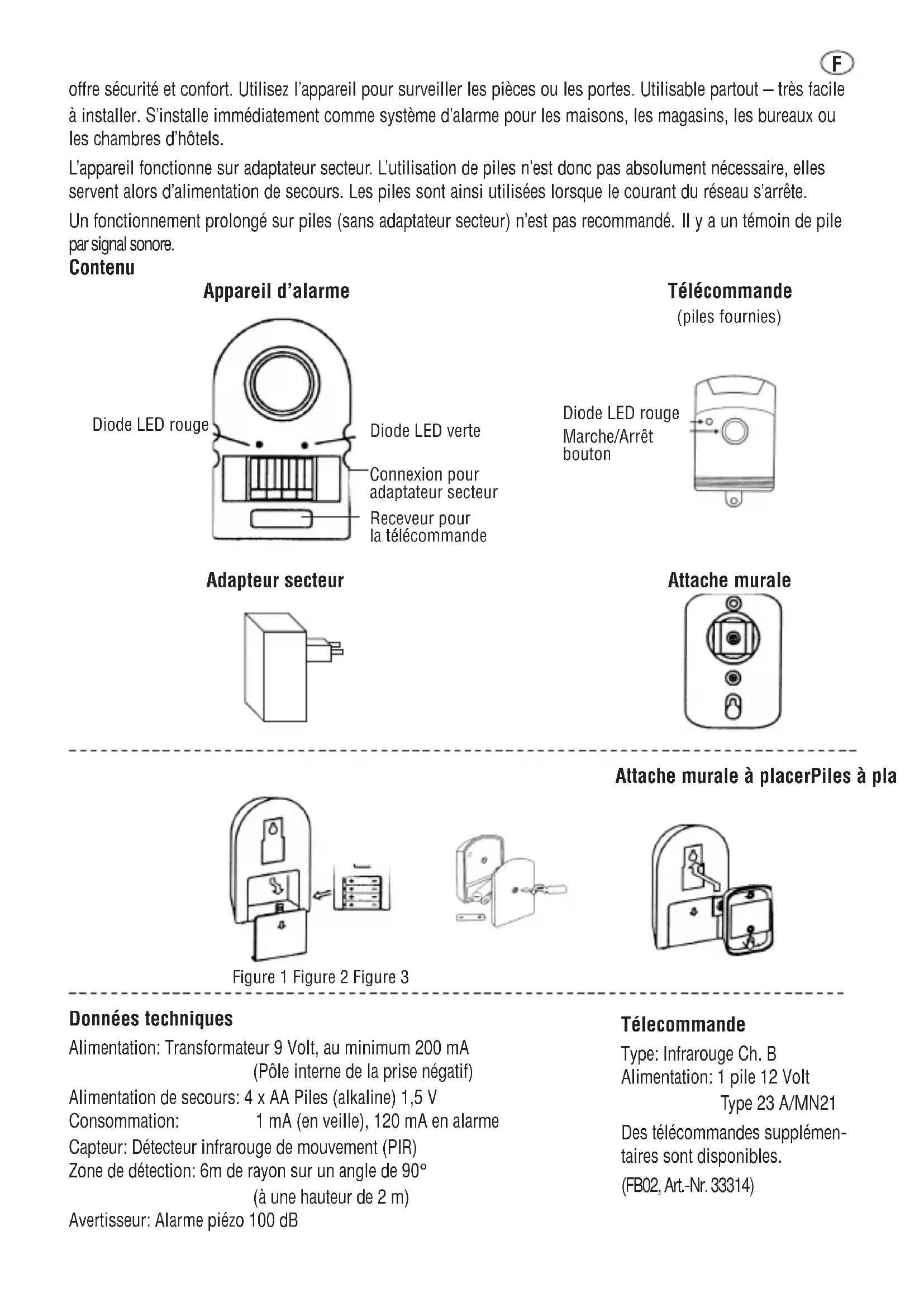

NL F INDEXA GmbH, D-74229 Oedheimoffre sécurité et confort. Utilisez l’appareil pour surveiller les pièces ou les portes. Utilisable partout – très facile à installer. S’installe immédiatement comme système d’alarme pour les maisons, les magasins, les bureaux ou les chambres d’hôtels. L’appareil fonctionne sur adaptateur secteur. L’utilisation de piles n’est donc pas absolument nécessaire, elles servent alors d’alimentation de secours. Les piles sont ainsi utilisées lorsque le courant du réseau s’arrête. Un fonctionnement prolongé sur piles (sans adaptateur secteur) n’est pas recommandé. Il y a un témoin de pile Données techniques Alimentation: Transformateur 9 Volt, au minimum 200 mA (Pôle interne de la prise négatif) Alimentation de secours: 4 x AA Piles (alkaline) 1,5 V Consommation: 1 mA (en veille), 120 mA en alarme Capteur: Détecteur infrarouge de mouvement (PIR) Zone de détection: 6m de rayon sur un angle de 90° (à une hauteur de 2 m) Avertisseur: Alarme piézo 100 dB Contenu Appareil d’alarme Adapteur secteur Diode LED verte Connexion pour adaptateur secteur Diode LED rouge Receveur pour la télécommande Diode LED rouge Marche/Arrêt bouton Télécommande (piles fournies) Attache murale Attache murale à placerPiles à placer Figure 1 Figure 2 Figure 3

Télecommande Type: Infrarouge Ch. B Alimentation: 1 pile 12 Volt Type 23 A/MN21 Des télécommandes supplémen- taires sont disponibles. (FB02, Art.-Nr. 33314) par signal sonore.Commande: Par télécommande infra rouge Lieux d’utilisation: Uniquement dans les lieux secs, protéger de l’humidité et du gel Température : 0°C – 35° C; Fonctionnement optimal à la température de la pièce (20°C). Des temp- ératures très élevées ou très basses peuvent être préjudiciables au bon fonctionnement. Démarrage Placement des piles (Appar eil d’alarme) Glissez vers le bas le couvercle des piles au dos de l’appareil (figure 1). Placez 4 piles alcalines de type AA à l’emplacement prévu, en respectant les polarités (+/-). Replacez le couvercle. Placement des piles (Télécommande) Une pile se trouve déjà placée, en sortie d’usine. Pour remplacer la pile, dévissez la vis et enlevez le dos de la télécommande (figure 2). Remplacez la pile (Type 23 A) en respectant les polarités (+/-).

est du domaine de réception L’appareil se trouve en mode éteint. Bougez dans le domaine de réception souhaité. La diode rouge derrière la len- tille capteur s’allume brièvement lorsqu’un mouvement est détecté. Installation – Lieu de pose

• Cherchez un endroit de pose adapté (près d’une prise de courant pour utiliser l’adaptateur secteur). La hauteur de montage idéale est d’environ 2m, avec un angle d’environ 15 degrés avec le mur.

• Placez l’appareil de sorte que le mouvement à détecter se fasse perpendiculairement au faisceau du capteur PIR. Les mouvements transversaux sont plus rapidement détectable que les mouvements dans la direction du capteur (figures 5 et 6).

• L’attache murale se monte à l’aide de deux vis, puis l’appareil d’alarme s’y glisse (figure 3). Serrez éventuellement la rotule à l’aide de la vis de réglage.

• Lorsque vous devez percer un trou dans le mur, prenez garde aux conduites de courant ou autre qui pourrait éventuellement se trouver dans le mur !

• Le détecteur peut également être posé sur une étagère ou accroché à une pointe ou une vis.

• Le détecteur infrarouge réagit à la chaleur. Ne pas l’installer près d’un radiateur ou d’un ventilateur. Les animaux et les voitures font fonctionner l´alarme car ils dégagent de la chaleur Notice d’utilisation (Figure 7) Lors du branchement sur secteur ou du placement de piles neuves, le système se trouve soit en mode activé ou éteint. La commande s’effectue en pressant le bouton de la télécommande. (dirigez la télécommande vers le systè- me d’alarme. La télécommande a une portée d’environ 6 m sur un angle de 30 degrés. En pressant une fois sur la télécommande l’appareil se met en service – la diode verte s’allume, et l’appareil émet un bip. Vous avez alors 30 secondes de temps pour quitter le domaine de réception. Après ces 30 secondes l’appareil est activé. La diode verte s’éteint et la rouge clignote. Si une personne ou un corps chaud bouge dans le domaine de réception, l’ap- pareil se met en mode détection. En pressant la télécommande dans les 15 secondes, l’appareil peut être remis à l’arrêt. Sinon l’appareil se place en mode alarme. La sirène de l’alarme peut être stoppée grâce à la télécommande. Figure 6 mois sensible Figure 5 sensible Figure 4 6 m zone de détection hauteur de 2 m

FSinon la sirène s’arrête automatiquement après environ 45 secondes. Mais l’appareil reste en mode activé et peut de nouveau émettre un signal d’alarme. Chaque fois que la sirène devient trop faible, que les diodes s’allument faiblement et irrégulièrement ou que la télécommande réagit faiblement: remplacez les piles. Dépistage d´anomalies Pas de fonction Vérifiez l´ètat des piles et de connexion pour le transformateur. En partie pas de fonction Attendrez une période de 30 secondes pour que le système soit en service Faible portée du détecteur infrarouge Est-ce que vous avez respecté la hauteur de montage recommandé de 2 m? La température ambiante est trop élevée. Si l'appareil émet un bref signal sonore il faut changer les piles La sirène donne l’alarme sans raison valable ou ne lors changer les piles fonctionne pas quand il faut Garantie Beaucoup de dérangements provien- nent des piles usées. En cas de pro- blèmes changer les piles avant de le ramener chez votre revendeur. La durée de garantie est de DEUX ANS après la date de la facture. La garantie est valable uniquement si le produit a été utilisé dans des conditi- ons normales. Cette première est valable uniquement en cas de défaut du matériel ou défaut de fabrication. On procède donc à un échange du produit ou à une réparation. La ga- rantie est limitée au prix de vente du fournisseur. Elle est valable unique- ment lorsque les instructions ont été suivies et respectées. La garantie ne fonctionne pas lorsque la source d’alimentation n’est pas respectée. La garantie n’est pas valable lorsque il y a réparation par un tiers. Elle ne fonc- tionne pas lorsqu’elle est montée ou reliée par des appareils non prévus. L’échange ou la réparation de l’ap- pareil ne prolonge pas la durée de la garantie. Les dommages corporels et autres sont exclus. ARRET ARRET rouge - éteinte verte - éteinte MARCHE rouge - éteinte verte - allumée un bip sonore ACTIVE rouge - dignote verte - éteinte DETECTION rouge - dignote verte - éteinte ALARME rouge - dignote verte - éteinte la siréne donne l’alarme (arrêt automatique aprés 45 secondes) Appuyez une fois 30 secondes de tempo- risation de sortie 15 secondes de tempo- risation d’entrée
