Produktart	Bewegungsmelder mit Alarm
Marke	Pentatech
Modell	MA03
Hauptstromversorgung	Netzteil 9 V DC, min. 200 mA (negativer Mittelpol)
Notstromversorgung	4 AA-Alkalibatterien 1,5 V
Stromverbrauch	1 mA im Standby, 120 mA im Alarm
Sensor	Passiver Infrarotdetektor (PIR)
Erfassungsbereich	6 m Radius
Erfassungswinkel	90°
Melder	Piezosirene 100 dB
Fernbedienung	Infrarot, Batterie 12 V Typ 23A/MN21
Reichweite der Fernbedienung	Ca. 6 m innerhalb eines Winkels von 30°
Ausgangszeit	30 Sekunden nach Aktivierung
Alarmdauer	Ca. 45 Sekunden (automatische Abschaltung)
Betriebstemperatur	0 °C bis 35 °C (optimal 20 °C)
Verwendung	Nur Innenbereich, nicht feuchte Räume
Montage	Wandmontage (ideale Höhe 2 m, Neigung 15°), oder auf Regal stellen
Abmessungen (ca.)	100 x 80 x 50 mm
Gewicht (ca.)	200 g (ohne Batterien)
Lieferumfang	Detektor, Fernbedienung, Wandhalterung, Netzteil, Batterien (Fernbedienung vorinstalliert)
Garantie	2 Jahre (geltende Bedingungen)
Pflege	Mit einem trockenen Tuch reinigen, keine aggressiven Produkte verwenden, nicht eintauchen
Sicherheit	Nicht mit nassen Händen berühren, bei korrodierten Batterien Handschuhe tragen, außerhalb der Reichweite von Kindern aufbewahren, nicht in der Nähe eines Heizkörpers oder Ventilators installieren
Ersatzteile	AA-Batterien, 23A-Batterie, zusätzliche Fernbedienung, Netzteil

Häufig gestellte Fragen - MA03 Pentatech

Wie installiere ich den Bewegungsmelder Pentatech MA03?

Wählen Sie einen Standort in der Nähe einer Steckdose, in einer Höhe von ca. 2 m mit einem Winkel von 15° zur Wand. Befestigen Sie die Wandhalterung mit zwei Schrauben und schieben Sie das Gerät darauf. Stellen Sie sicher, dass die Bewegungen senkrecht zum PIR-Sensor erfolgen, um eine optimale Erkennung zu gewährleisten.

Was tun, wenn der Alarm grundlos auslöst?

Überprüfen Sie, ob das Gerät nicht in der Nähe eines Heizkörpers, Ventilators oder einer Wärmequelle (Tiere, Autos) installiert ist. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien. Verbrauchte Batterien können Fehlalarme verursachen.

Wie wechsle ich die Batterien des Detektors?

Schieben Sie den Batteriefachdeckel auf der Rückseite des Geräts nach unten. Legen Sie 4 AA-Alkalibatterien unter Beachtung der Polarität (+/-) ein, und setzen Sie den Deckel wieder auf.

Wie wechsle ich die Batterie der Fernbedienung?

Schrauben Sie die Schraube auf der Rückseite der Fernbedienung heraus und entfernen Sie den Deckel. Ersetzen Sie die verbrauchte Batterie durch eine Batterie vom Typ 23A (12 V) unter Beachtung der Polarität, und schließen Sie das Gehäuse wieder.

Welche Reichweite hat die Fernbedienung?

Die Infrarot-Fernbedienung hat eine Reichweite von ca. 6 Metern innerhalb eines Winkels von 30° vor dem Detektor.

Wie deaktiviere ich den laufenden Alarm?

Drücken Sie während der Erkennungsphase (die ersten 15 Sekunden) den Knopf der Fernbedienung. Wenn der Alarm bereits ausgelöst ist, drücken Sie die Fernbedienung, um ihn zu stoppen. Der Alarm stoppt auch automatisch nach ca. 45 Sekunden.

Was tun, wenn die Sirene bei einem Einbruch nicht ertönt?

Überprüfen Sie, ob die Batterien in gutem Zustand sind und das Netzteil angeschlossen ist. Stellen Sie sicher, dass das Gerät im aktivierten Modus ist (grüne LED leuchtet, dann blinkt rot). Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien.

Kann ich den Pentatech MA03 im Freien verwenden?

Nein, dieser Detektor ist nur für den Innenbereich in nicht feuchten Räumen ausgelegt. Feuchtigkeit oder Frost können das Gerät beschädigen und eine Stromschlaggefahr verursachen.

Wie teste ich den Detektor?

Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Bewegen Sie sich im gewünschten Erfassungsbereich: Die rote LED hinter der Sensorlinse leuchtet kurz auf, wenn eine Bewegung erkannt wird, was auf eine ordnungsgemäße Funktion hinweist.

Was tun bei Verlust der Fernbedienung?

Zusätzliche Fernbedienungen sind erhältlich. Sie können eine kompatible bestellen (Infrarot-Typ, Kanal B). Wenden Sie sich an den Händler oder den Hersteller INDEXA GmbH.

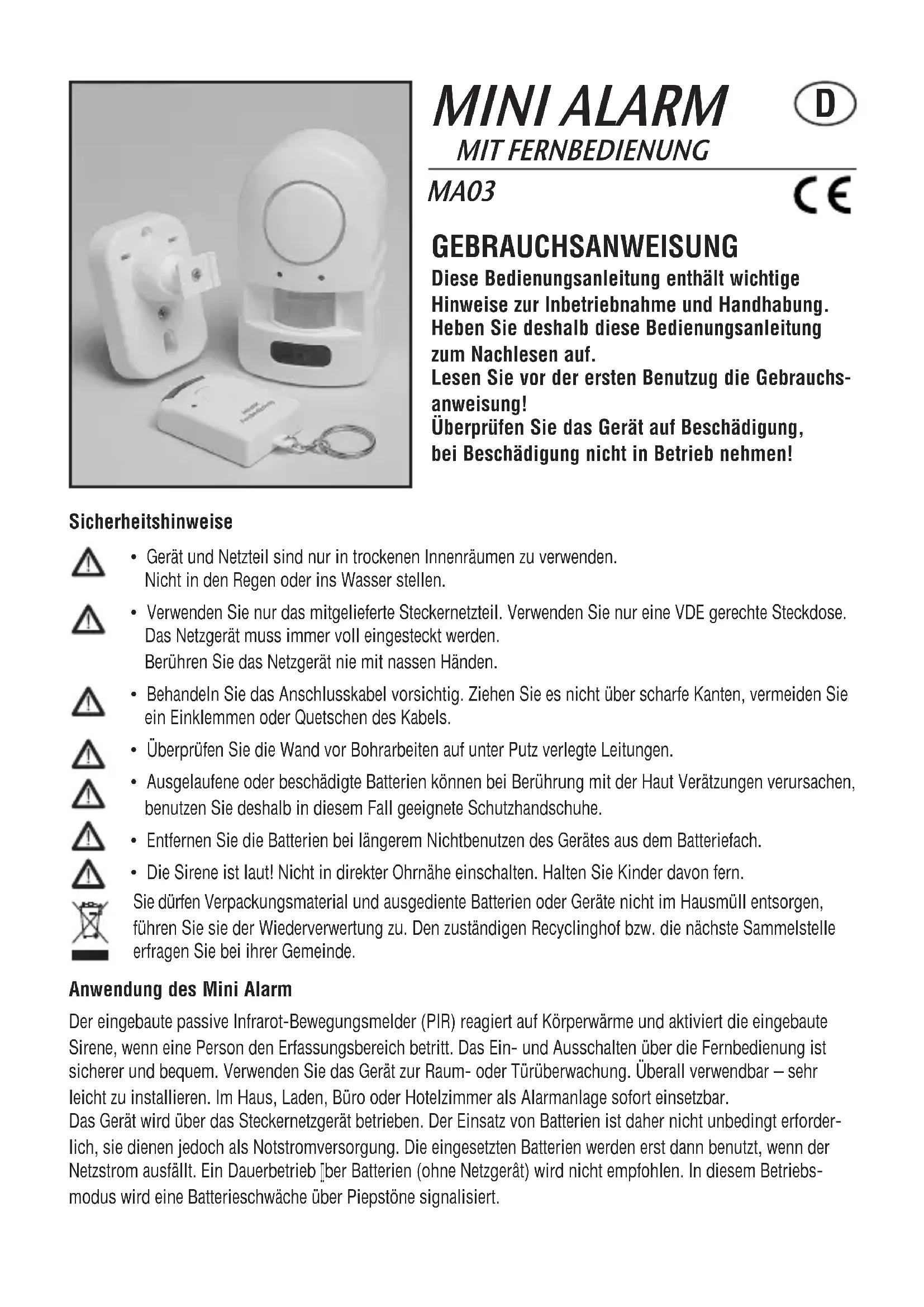

BEDIENUNGSANLEITUNG MA03 Pentatech

These Bedienungsanleitung enthalt wichtige
Hinweise zur Inbetriebnahme und Handhabung.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf.
Lesen Sie vor der ersten Benutzug die Gebrauchs-
anweisung!
Überprüfen Sie das Gerät auf Beschädigung,
bei Beschädigung nicht in Betriebnehmen!

Sicherheitschinweise

• Gerät und Netzteil sind nur in trockenen Innenräumen zu verwenden.

Nicht in den Regen oder ins Wasser stellen.

• Verwenden Sie nur das mitgelieferte Steckernetzteil. Verwenden Sie nur eine VDE gerechte Steckdose.

Das Netzgerät muss immer voll eingesteckt werden.

Berühren Sie das Netzgerät nie mit nassen Handen.

• Behandeln Sie das Anschlusskabel vorsichtig. Ziehen Sie es nicht über scharfe Kanten, vermeiden Sie ein Einklemmen oder Quetschen des Kabels.
• Überprüfen Sie die Wand vor Boharbeiten auf unter Putz verlegte Leitungen.
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesen Fall geeignete Schutzhandschuhe.
• Entfernen Sie die Batterien bei längerem Nichtbenutz den Gerätes aus dem Batteriefach.
  Die Sirene ist laut! Nicht in direkter Ohrnähe einschalten. Halten Sie Kinder davon fern.

Sie)duren Verpackungsmaterial und ausgediente Batterien oder Geräte nicht im Hausmull entsorgen, führen Sie sie der Wiederverwertung zu. Den zuständigen Recyclinghof bzw. die{nachste Sammelstelle erfragen Sie bei ihrer Gemeinde.

Anwendung des Mini Alarm

Der eingebaute passive Infrarot-Bewegungsmelder (PIR) reagiert auf Körperwärme und aktiviert die eingebaute Sirene, wenn eine Person den Erfassungsbereich betritt. Das Ein- und Ausschalten über die Fernbedienung ist Sicherer und bequem. Verwenden Sie das Gerät zur Raum- oder Tüberwachung. Überall verwendbar - sehr leicht zu installmenten. Im Haus, Laden, Buro oder Hotelzimmer als Alarmanlage sofort einsetzbar.

Das Gerät wird über das Steckernetzgerät betrieben. Der Einsatz von Batterien ist daher nicht unbedingt erforderlich, sie dieren jedoch als Notstromversorgung. Die eingesetzten Batterien werden erst dann benutzt, wenn der Netzstrom ausfällt. Ein Dauerbetrieb über Batterien (ohne Netzgerät) wird nicht empfohlen. In thisom Betriebsmodus wird eine Batterieschwäche über Piepstöne signalisiert.

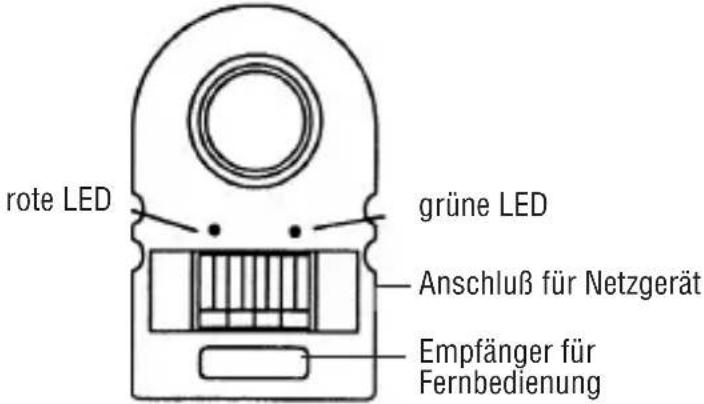

Lieferumfang

Alarmgerat
Fernbedienung
(inkl. Batterie)

rote LED EIN/AUS Knopf

Netzgerät
(bei Model MA03)

Wandhalterung

Wandhalterung einsetzBatterie e

Abb.1 Abb.2 Abb.3

Technische Daten

Alarmgerat

Stromversorgung: Steckernetzgerät 9 Volt, 200 mA

(Innenpol des Steckers negativ)

Notstromversorgung: 4 x AA Batterien (alkalisch)

1,5 Volt (Mignonzellen)

Stromverbrauch: 1 mA (Bereitschaft), 120 mA bei Alarm

Sensor: Passiver Infrarot-Bewegungsmelder (PIR)

PIR- Reichweite: ca. 6 m Entfernung x 90^

(bei 2 m Montagehöhe)

Alarmgeber: Piezoalarm 100 dB

Steuerung: über Infrarot-Fernbedienung

Anwendungsbereich: Nur in trockenen Räumen, vor Nässe und Frost schützen

Betriebstemperatur: 0^ C bis +35^ C, Optimale Funktion bei Raumtemperatur (20^ C). Sehr hohe oder tiefe Temperaturen konnen zu Funktionsbeeintrachtigung führen, insbesondere bei Batteriebetrieb.

Fernbedienung

Art: Infrarot Ch. B

Stromversorgung: 1 x 12 Volt Batterie,

Typ 23 A/MN21

(Feuerzeugzelle)

Zusätzliche Fernbedienung

(FB02 Art.-Nr. 33314) ist erhältlich.

Inbetriebnahme

Einsetzen der Batterien (Alarmgerät)

Batteriefachdeckel an der Rückseite des Gerätes nach unten schiben (Abb. 1). 4 St. AA Batterien (alkalisch) ins Batteriefach einsetzen. Polarität (+/-) beachten. Deckel wieder einsetzen.

Einsetzen der Batterien (Fernbedienung)

Eine Batterie wurde schon im Werk eingesetzt. Um die Batterie zu ersetzen, lösen Sie die Schraube, und entfern Sie das Rückenteil der Fernbedienung (Abb. 2). Ersetzen Sie die Batterie (Typ 23 A) - Polarität (+/-) beachten.

Netzgerat anschlieBen

Stecker vom Netzgerätkabel seitlich ins Gerät stecken. Netzgerät dann in eine 230 V Steckdose einstecken. Prüfen des Erfassungsbereiches

Das Gerät befindet sich im ausgeschalten Modus. Bewegen Sie sich im gewünschten Erfassungsbereich. Die rote Lampe hinter der Sensorlinse leuchtet bei erfasster Bewegung kurz auf.

Aufstellungsord

• Suchen Sie einen geeigneten Aufstellungsord (in der Höhe einer Steckdose). Die ideale Montagehöhe beträgt ca. 2, mit einem Kippwinkel von ca. 15^ zur Wand.
• Stellen Sie das Gerät so, dass die zu erwartende Bewegung quer zum PIR-Sensor verläuft. Querbewegungen sind schneller erfassbar als direkte Bewegungen auf den Sensor zu. (Abb. 5 + 6).
• Der Wandhalter wird mit einer oder zwei Schrauben an der Wand montiert, und danach wird das Alarmgerät darauf auf geschoben (Abb.3). Ziehen Sie ggf. das Kugelgelenk mit der Justierschraube fest.
• Wenn Sie ein Loch in die Wand bohren müssen, achten Sieitte auf Strom- oder andere Leitungen, die sich eventuell in der Wand befinden konnten!
• Der Melder kann auch auf einem Regal aufgestellt oder an einem Bilderhaken oder Schraubenkopf aufgehängt werden.

• Der PIR-Sensor reagiert auf Wärme. Stellen Sie deshalb das Gerät nicht in der Höhe von Heizkörpern oder Luftungsschäften auf (oder darauf ausgerichtet), wo es durch Bewegung der warmen Luft aktiviert werden konnte. Auch Tiere und Autos werden als sich bewegende Wärmequellen gemeldet!

Höhe: 2 m

Abb. 4 6 m
Erfassungsreichweite

Abb.5 empfindlich

Abb.6
weniger empfindlich

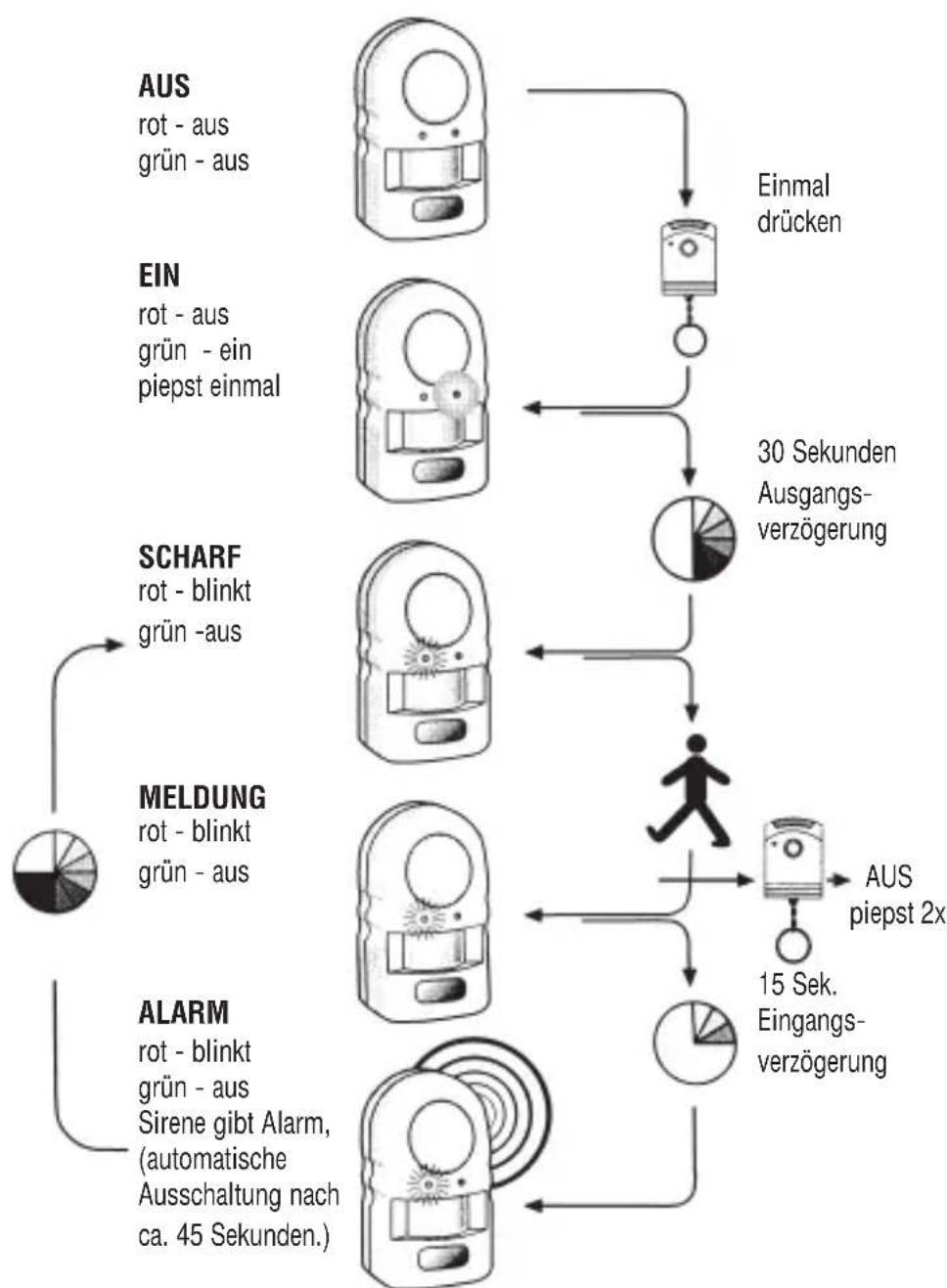

Bedienung (siehe Abb. 7)

Beim Einstecken des Steckernetzteils bzw. beim Einsetzen neuer Batterien befindet sich das Gerät in Bereitschaft oder im ausgeschalteten Modus. Die Bedienung erfolgt durch Knopfdruck an der Fernbedienung (Sendefenster zum Alarmgerät richten). Die Fernbedienung hat eine Reichweite von ca. 6 m über einen 30^ Winkel. Bei einmal Drücken der Fernbedienung schaltet das Gerät ein - die grüne LED leuchtet, und das Gerät piepstomal. Sie haben jetzt 30 Sekunden Zeit, den Erfassungsbereich zu verlassen. Nach 30 Sekunden ist das Gerät scharf geschaltet. Die grüne LED schaltet aus, und die rote LED blinkt. Sollte sich eine Person oder ein Wärmeobjekt im Erfassungsbereich bewogen, schaltet das Gerät auf Melden-Modus. Beim Drucken der Fernbedienung innerhalb

D von ca. 15 Sekunden kann das Gerät wieder ausgeschelt werden. Ansonsten schaltet das Gerät in den AlarmModus. Die Alarmsirene kann per Fernbedienung ausgeschaltet werden. Ansonsten schaltet die Sirene nach ca. 45 Sekunden automatisch aus, das Gerät bleibt aber im Scharf-Modus und kann erneut einen Alarmton auslösen

Behebung von Störungen

Überhaupt keine Funktion Netzgerätanschluss bzw. Batteriezustand kontrollieren
Teilweise keine Funktion Verzögerungszeit abwarten
Geringe Reichweite des Sensors Montagehöhe	prüfen (2 m sind ideal)Umgebungstemperatur zu hoch
Unzuverlösige oder unerwänsche Meldung Positionändern (s. „Aufstellungsourt“)Umgebungstemperatur zu hoch
Piepsen oder andere Störung	Batterien ersetzen

Garantie Abb. 7: Bedienung

Viele Probleme sind auf abfallende Batterieleistungen zurückzuführen. Falls Sie wider Erwarten irgendwelche Probleme haben sollenn, probieren Sieitte zuerst neue Batterien aus! Auf thesees Produkt wird gemäß nachstehenden Bedingungen 2 JAHRE GARANTIE ab Kaufdatum (Nachweis durch Kaufbeleg) gewährt. Diese Garantiefrist gilt nur für den Gebrauch unter normalen Wohnbedingungen in privaten Haushalten. Die Garantie gilt nur fur Material- und Herstellungsehler und ist auf Tausch oder Reparatur fehlerhafter Geräte beschränkt. Die Garantieleistung beschrankt sich in jedem Fall auf den handelsüblichen Preis des Gerätes. Diese Garantie gilt nur, wenn die Bedienungs- und Pflegeanleitungen befolggt wurden. Schäden, die auf Missbrauch, unsachgemäß Handhabung, äußere Einwirkungen, Wasser oder allgemein auf anomale Umweltbedingungen zurückzuführen sind, sowie Schäden, die durch eine nicht geeignete Spanningsversorgung verur-sacht wurden, sind von der Garantie ausgeschlossen. Die Garantie erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die von uns hierzu nicht bemächtigt sind, oder wenn diese Gerät mit Ergänzungsoder Zubehörteilen versehen oder verwendet wird, die nicht auf diesen Gerät abgestimmt sind. Soweit eine Haftung nicht zwingend gesetzlich vorgeschreiben ist, sind weitergehende oder andere Ansprüche, insbesondere solche auf Er-satz außerhalb des Gerätes entstehender Personen- oder Sachschäden, ausgeschl
