MA03 - Bewegingsdetector Pentatech - Gratis gebruiksaanwijzing en handleiding

Producttype	Bewegingsmelder met alarm
Merk	Pentatech
Model	MA03
Hoofdvoeding	Netadapter 9 V DC, min. 200 mA (centrale pool negatief)
Noodvoeding	4 AA alkaline batterijen 1,5 V
Verbruik	1 mA in standby, 120 mA in alarm
Sensor	Passieve infrarooddetector (PIR)
Detectiebereik	6 m straal
Detectiehoek	90°
Alarmering	Piëzo sirene 100 dB
Afstandsbediening	Infrarood, batterij 12 V type 23A/MN21
Bereik afstandsbediening	Ongeveer 6 m in een hoek van 30°
Uitgangstijd	30 seconden na activering
Alarmduur	Ongeveer 45 seconden (automatische uitschakeling)
Bedrijfstemperatuur	0 °C tot 35 °C (optimaal 20 °C)
Gebruik	Alleen binnenshuis, niet-vochtige ruimtes
Montage	Aan muur (ideale hoogte 2 m, helling 15°), of op plank geplaatst
Afmetingen (ca.)	100 x 80 x 50 mm
Gewicht (ca.)	200 g (zonder batterijen)
Verpakkingsinhoud	Detector, afstandsbediening, muurbevestiging, netadapter, batterijen (afstandsbediening voorgeïnstalleerd)
Garantie	2 jaar (van toepassing zijnde voorwaarden)
Onderhoud	Reinigen met een droge doek, geen agressieve producten gebruiken, niet onderdompelen
Veiligheid	Niet aanraken met natte handen, draag handschoenen bij gecorrodeerde batterijen, buiten bereik van kinderen houden, niet installeren in de buurt van een radiator of ventilator
Reserveonderdelen	AA-batterijen, 23A-batterij, extra afstandsbediening, netadapter

Veelgestelde vragen - MA03 Pentatech

Hoe installeer ik de bewegingsmelder Pentatech MA03?

Kies een locatie in de buurt van een stopcontact, op een hoogte van ongeveer 2 m met een hoek van 15° ten opzichte van de muur. Bevestig de muurbevestiging met twee schroeven en schuif het apparaat erop. Zorg ervoor dat bewegingen loodrecht op de PIR-sensor plaatsvinden voor een optimale detectie.

Wat te doen als het alarm zonder reden afgaat?

Controleer of het apparaat niet in de buurt van een radiator, ventilator of warmtebron (dieren, auto's) is geïnstalleerd. Als het probleem aanhoudt, vervang dan de batterijen. Versleten batterijen kunnen valse alarmen veroorzaken.

Hoe vervang ik de batterijen van de detector?

Schuif het batterijklepje aan de achterkant van het apparaat naar beneden. Plaats 4 AA alkalinebatterijen met inachtneming van de polariteit (+/-) en plaats het klepje terug.

Hoe vervang ik de batterij van de afstandsbediening?

Draai het schroefje aan de achterkant van de afstandsbediening los en verwijder het deksel. Vervang de oude batterij door een batterij van het type 23A (12 V) met inachtneming van de polariteit en sluit de afstandsbediening weer.

Wat is het bereik van de afstandsbediening?

De infrarood afstandsbediening heeft een bereik van ongeveer 6 meter in een hoek van 30° tegenover de detector.

Hoe schakel ik het lopende alarm uit?

Druk op de knop van de afstandsbediening tijdens de detectiefase (de eerste 15 seconden). Als het alarm al is geactiveerd, druk dan op de afstandsbediening om het te stoppen. Het alarm stopt ook automatisch na ongeveer 45 seconden.

Wat te doen als de sirene niet afgaat bij een inbraak?

Controleer of de batterijen in goede staat zijn en of de netadapter is aangesloten. Zorg ervoor dat het apparaat in de geactiveerde modus staat (groene led brandt, dan knippert rode led). Als het probleem aanhoudt, vervang dan de batterijen.

Kan ik de Pentatech MA03 buitenshuis gebruiken?

Nee, deze detector is alleen ontworpen voor gebruik binnenshuis in niet-vochtige ruimtes. Vocht of vorst kunnen het apparaat beschadigen en een gevaar voor elektrische schokken veroorzaken.

Hoe test ik de detector?

Zorg ervoor dat het apparaat is uitgeschakeld. Beweeg in het gewenste detectiegebied: de rode led achter de sensorlens licht kort op wanneer beweging wordt gedetecteerd, wat duidt op een goede werking.

Wat te doen bij verlies van de afstandsbediening?

Er zijn extra afstandsbedieningen verkrijgbaar. U kunt een compatibele bestellen (type infrarood, kanaal B). Raadpleeg de verkoper of fabrikant INDEXA GmbH.

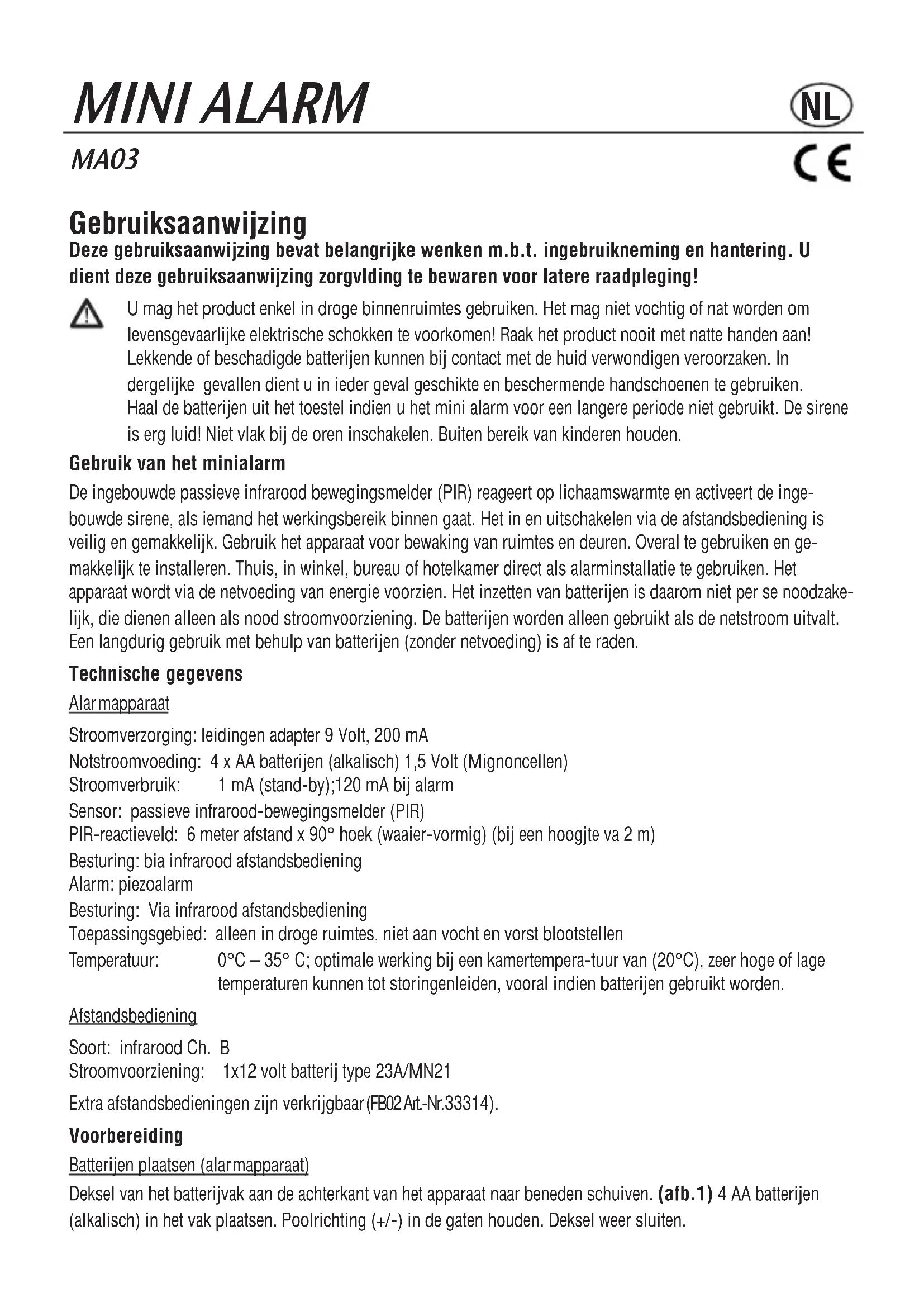

GEBRUIKSAANWIJZING MA03 Pentatech

Deze gebruiksaanwijzing bevat belangrijke wenken m.b.t. ingebruikneming en hantering. U dient deze gebruiksaanwijzing zorgvlding te bewaren voor latere raadpleging!

U mag het product enkel in droge binnenruimtes gebruiken. Het mag Niet vochtig of nat worden om levensgevaarlijke elektrische schokken te voorkomen! Raak het product nooit met natte handen aan! Lekkende of beschadigde batterijnen konnen bij contact met de huid verwondigen veroorzaken. In dergelijk gevallen dient u in ieder geval geschikte en beschemende handschoenen te gebruiken. Haal de batterijnen uit het toestel indien u het mini alarm voor een langereperiode nicht gebruikt. De s is erg luid! Niet vlak bij de oren inschakelen. Buiten bereik van kinderen honden.

Gebruik van het minialarm

De ingebouwde passieve infrarood bewegingsmelder (PIR) reageert op lichaamswarmte en activeert de ingebouwde sirene, als iemand het werkingsbereik binnen gaat. Het in en uitschakelen via de afstandsbediening is veilig en gemakkelijk. Gebruik het apparaat voor bewaking van ruimtes en deuren. Overal te gebruiken en gemakkelijk te installereren. Thuis, in winkel, bureau of hotelkamer direct als alarminstallatie te gebruiken. Het apparaat worden via de netvoeding van energia voorzien. Het inzetten van batterijen is.daarom Niet per se moodzakteijk, die dienen alleen als nood stroomvoorziening. De batterijen worden alleen gebruikt als de netstroom uittvalt. Een langdurig gebruik met behulp van batterijen (zonder netvoeding) is af te raden.

Technische gegevens

Alarmappaat

Stroomverzorging: leidingen adapter 9 Volt, 200mA

Stroomverbruik: 1 mA (stand-by);120 mA bij alarm

Sensor: passieve infrarood-bewegingsmelder (PIR)

PIR-reactieveld: 6 meter afstand x90^ hoek (waaier-vormig) (bij een hoogje va 2 m)

Besturing: bia infrarood afstandsbediening

Alarm: piezoalarm

Besturing: Via infrarood afstandsbediening

Toepassingsgebied: alleen in droge ruimtes, nied aan vocht en vorst blootstellen

Temperatuur: 0^ - 35^ ; optimale werking bij een kamertempera-tuur van (20^) , zeer hoge of lage temperaturen können tot storingenleiden, vooral indien batterijen gebruikt worden.

Afstandsbediening

Soort: infrarood Ch. B

Stroomvoorziening: 1x12 volt batterij type 23A/MN21

Extra afstandsbedieningen zijn verkrijgbaar (FB02 Art.-Nr.33314).

Voorbereiding

Batterijenplaatsen(alarmapparaat)

Deksel van het batterijvak aan dechterkant van het apparaat maar beneden schuiven. (afb.1) 4 AA batterijen (alkalisch) in het vakplaatsen. Poolrichting (+ / -) in de gaten honden. Deksel weer sluiten.

NL

Batterijenplaatsen (afstandsbediening)

Een batterij is er al in de fabriek ingezet. Om de batterij te verrangen, draait u de schroef los, en verwijdert u het中断stuk van de afstandsbediening (afb. 2). Vervang de batterij (type 23 A). Let op de poolrichting (+ / - )

Testen van het werkingsbereik

Het apparaat is uitgeschakeld. Beweeg u binnen het gewenste werkingsbereik. De rode lamp ache ter de sensorlens brandt kort bij geconstateerde beweging.

Afstandsbediening

WandbevestigingplaatsenBatterij

afb.1 afb.2 afb.3

Installatieplaats

• Zoek een geschikteplaats (in de buurt van een stopcontact). De ideale montagehoogte is ca. 2 meter, onder een hoek van ca 15^ met de muur.

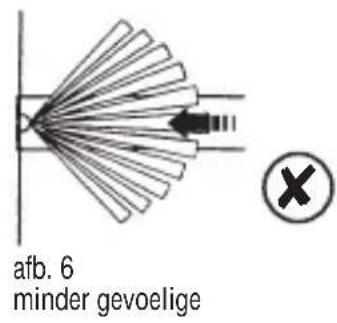

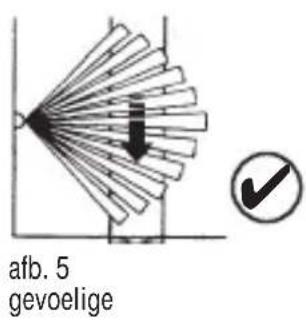

• Plaats het apparaat zo dat de te verwachten beweging dwars op de PIR sensor staat. Bewegingen overdwars worden vlugger opgemerkt dan bewegingenrecht op de sensor af. (afb. 5 en 6).
• De muurhouser wordt met een of twee schroeven aan de muur bevestigd, en daarna wordt het alarmapparaat hierop geschoven (afb.3) Zet, indien nodig, het kogelscharnier vast d.m.v. de afstelschroef.

• Als u een gat in de muur moet boren let dan a.u.b. op elektrische en andere leidingen, dieaar eventueel liggen.

• Het apparaat kan ook op een kast geplaatst of aan een schilderijhaak of schroefkop opgehangen worden.
• De PIR-sensor reageert op warmte. Plaats het apparaat dus Niet in de buurt van kachels of ventilatiebui-zen, waar het door de beweging van warme lucht geactiveerd zou+kennen worden. Ook dieren en auto's worden als warmtebron gemeld.

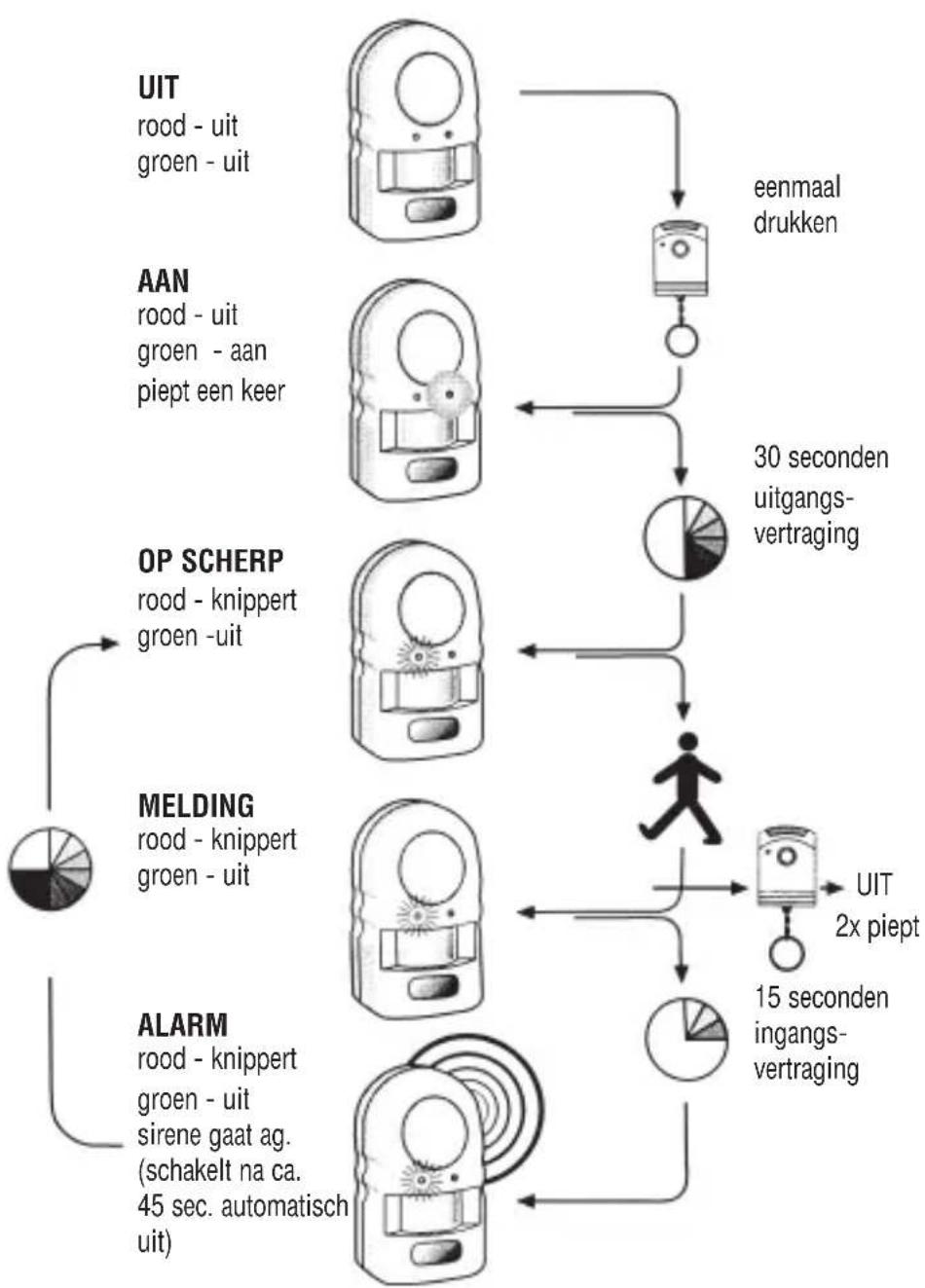

Bediening (afb. 7) afb. 7: Bediening

Bij het insteken van de netvoeding of bij hetplaatsen van weitere batterijen, is het apparaat gebruiksklaar of het staat in de uitgeschakelde toestand. Bediening gebeurt door de knop op de afstandsbediening (zendvenster op het alarmapparaat richten). De afstandsbediening heeft een reikwijdte van ong. 6 meter bij een hoek van 30^ Door een keer op de afstandsbediening te drukken scha-kelt u het apparaat in. De groene LED brandt, en het apparaat piept een keer. U hebt nu 30 seconden vrij om het werkingsbereik te verlaten. Na 30 seconden staat het apparaat op scherp. De groene LED gaat uit en de rode knippert. Mocht er zich iemand, of een warmtebron, in het werkingsbereik bewegen, dan schakelt het apparaat op de „melden" fase. Door binnen 15 seconden op de afstandsbediening te drukken, kan het apparaat weeuitgeschakeld worden. Anders gaat het apparaat over in de alarmfase. De alarmsirene kan via de afstandsbediening uitgeschakeld worden. Anders schakelt de sirene zichelf na ca. 45 Seconden automatisch uit, het apparaat blijft op scherp en kan opnieuw een alarmsignaal afgeven.

Het toestel werkt nicht. Controller de toestand van de	batterijen of de aansluiting voor net.
Het toestel werkt gedeeltekelijk nicht. De vertraging afwachtend.
De sensor heeft slechts een geringe reikwijde Heeft u	de aanbevolen montagehoogte va 2 m in acht genomen? Deplaats is te warm.
Weinig betrouwbare mededeling Verandering van de	positie. (‡ „Opstelplaats“). Deplaats is te warm.
Apparaat piept. Gaat het apparaat zicher duidelijkkereden aan of uit	kan dit een teken�dat de batterijen vernieuwd moeten worden.

Garantie

Veel problemen zijn toe te schrijven aan uitgeputte batterijen. Mocht u谈起 verwachting in ooit problemen met het apparaat hebben, probeer dit dan eerst te verhopen door de batterijen te vernieuwen! Op dit produkt worden naast de wettelijkke garantie t.o.v. de verkoper 2 JAAR GARANTIE verleend geldend vanaf koop-datum (tegen overlegging van de aankoopbon). Deze garantie-periode geldt alleen bij het particulier gebruik onder normale wo-onomstandigheden. De garantie geldt uitsluitend voor eventuele materiaal- en fabricagefouten en is beperkt tot het omruilen of reparatie van defecte apparaten. Er worden in ieder geval slechts garantie tot de hoogte van de in de handel gebruikelijke koopprijs verleend. Er kan alleen een beroep op bovenomschreiben garantie gedaan worden, indien de gebruiksaanwijzing en onderhouds-voorschriften werden nageleefd. Beschadigingen ten gevolge van misbruik, onoordeelkundig gebruik, inwerkingen van buiten, water of abnormale milieuomstandigheden evenals beschadigingen ten gevolge van aansluiting op verkeerde netstroom vallen buiten de garantie. De garantie vervalt bij reparatie door nicht door ons erkende Personen of bij gebruik van Niet originele onderdelen. Indien een beroep op de garantie gedaan worden, heeft dit geen verlenging of vernieu-wing van de garantietijd tot gevolg. Alle andere claims, met name op vergoeding van buiten het apparaat opgetreden persoonlijke letsels of materièle schade+zijn uitgesloten van garantie.

MINI ALARM

MA03

Instructions
