Caractéristiques techniques	Machine à effet, type: machine à fumée
Puissance	1200 W
Capacité du réservoir	2,5 litres
Temps de chauffe	8 minutes
Débit de fumée	400 m³/min
Dimensions	50 x 30 x 20 cm
Poids	5 kg
Utilisation	Idéale pour les événements, concerts, et spectacles
Maintenance	Nettoyage régulier du réservoir et des filtres
Sécurité	Utiliser dans un espace bien ventilé, éviter les surcharges électriques
Informations générales	Compatible avec les liquides à fumée standard

FOIRE AUX QUESTIONS - AF40 Stairville

La machine à effet Stairville AF40 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Les effets ne fonctionnent pas comme prévu, que dois-je vérifier ?

Assurez-vous que le réservoir de liquide est plein et que le type de liquide utilisé est compatible avec la machine. Vérifiez également la connexion des câbles et la configuration des paramètres de l'appareil.

Comment nettoyer la machine à effet Stairville AF40 ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez l'extérieur avec un chiffon doux. Pour l'intérieur, suivez les instructions du manuel pour un nettoyage en profondeur, en évitant d'endommager les composants internes.

Quelle est la durée de chauffe de la Stairville AF40 ?

La durée de chauffe est généralement d'environ 5 à 10 minutes, selon les conditions ambiantes et le type de liquide utilisé.

Comment régler l'intensité des effets sur la Stairville AF40 ?

Utilisez le panneau de contrôle pour ajuster les paramètres d'intensité et de diffusion selon vos préférences. Consultez le manuel pour des instructions détaillées sur les réglages spécifiques.

Y a-t-il des précautions de sécurité à prendre lors de l'utilisation de la Stairville AF40 ?

Oui, évitez de diriger le jet d'effet vers des personnes ou des surfaces sensibles. Ne laissez pas l'appareil fonctionner sans surveillance et assurez-vous qu'il est placé sur une surface stable.

La machine fait du bruit pendant son fonctionnement, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement. Cependant, si le bruit est excessif ou inhabituel, vérifiez si des pièces sont desserrées ou si l'appareil nécessite un entretien.

Comment stocker la Stairville AF40 après utilisation ?

Après utilisation, videz le réservoir de liquide, nettoyez l'appareil et rangez-le dans un endroit sec et frais, à l'abri de l'humidité et des températures extrêmes.

MODE D'EMPLOI AF40 Stairville

1.1 Informations complémentaires 5 1.2 Conventions typographiques 6 1.3 Symboles et mots-indicateurs 6

2 Consignes de sécurité 9 3 Performances 18 4 Installation 20 5 Connexions et éléments de commande 21 6 Utilisation 26 7 Données techniques 29 8 Dépannage 31 9 Nettoyage 32 10 Protection de l'environnement 34

AF-40/AF-40LED

Th·Mann MUSIC IS OUR PASSION

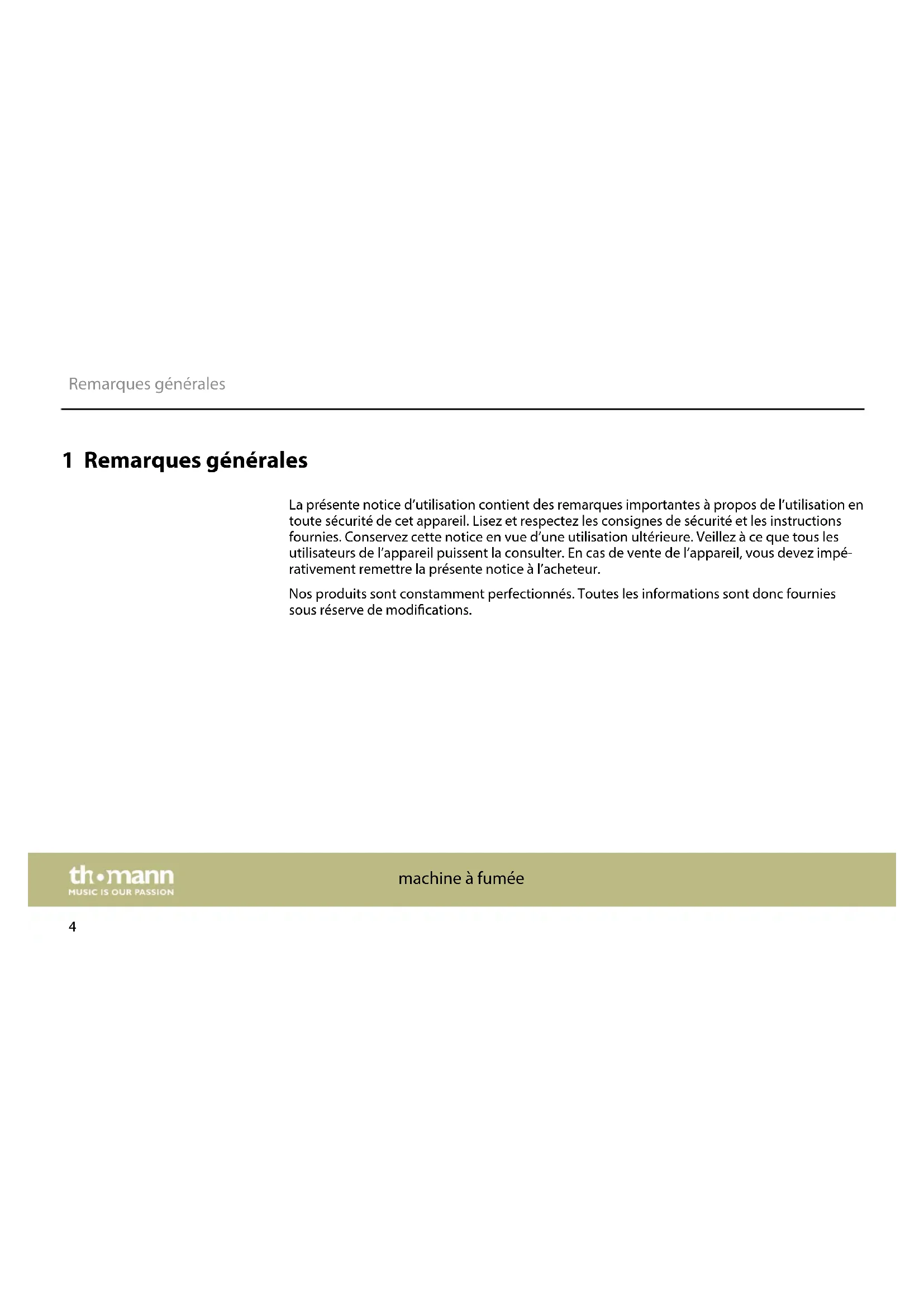

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications.

machine à fumée

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousinteressent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avezdés problèmes avec l'appareil, notre service clients sera heures de vous aider.

AF-40/AF-40LED

TH·MANN MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples: bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

th·mann MUSIC IS OUR PASSION

machine à fumée

Terme générique Signification

DANGER Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE ! cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

AF-40/AF-40LED

Th·Mann MUSIC IS OUR PASSION

Symbole d'avertissement type de danger

Avertissement : tension électrique dangereuse.

Avertissement : substances inflammables.

Avertissement : surface brûlante.

Avertissement : substances nuisibles à la santé ou irritantes.

Avertissement : emplacement dangereux.

machine à fumée

2 Consignes de sécurité

Utilisation conforme

Cet appareil est destiné à générer du brouillard artificiel par l'évaporation du liquide à brouillard. Utilisez l'appareil uniquement selon l'utilisation prévue, celle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

AF-40/AF-40LED

Th·Mann MUSIC IS OUR PASSION

Dangers pour les enfants

Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement!

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

machine à fumée

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

Décharge électrique due à un court-circuit

Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veillez à contacter votre électricien/agréé.

AF-40/AF-40LED

Th·Mann MUSIC IS OUR PASSION

Danger de brûlure par des liquides inflammables

L'utilisation des liquides inflammables dans cet appareil peut causer des brûlures graves et des dommages matériels.

Utilisez toujours des liquides pour machine à brouillard agréés. Ne versez jamais des liquides inflammables dans le réservoir de l'appareil.

Danger de brûlures

Le brouillard produit est brûlant lorsqu'il quitte la buse à brouillard et peut provoquer des brûlures. Des gouttes de liquide brûlant peuvent sporadiquement s'échapper de la buse.

Les personnes et objets doivent se tenir à une distance minimale de cinquante centimètres de la buse à brouillard.

Ne touche pas la buse à brouillard pendant et après l'utilisation. Elle devient très chaude et peut provoquer des brûlures, même plusieurs heures après avoir été éteint l'appareil.

machine à fumée

Danger de glissement du à l'eau de condensation

Les machines à brouillard peuvent produire de la condensation. N'orientez pas la buse à brouillard vers le sol. Les sols et surfaces peuvent venir glissants en présence de brouillard condensé.

Assurez-vous régulièrement que les sols ne doivent aucun danger de glissement et essuyez-les le cas échéant.

AF-40/AF-40LED

Th·Mann MUSIC IS OUR PASSION

Danger pour la santé durant la manipulation du liquide pour machine à brouillard

Le liquide pour machine à brouillard contient des glycols conformes aux consignes pour les denrées alimentaires. L'ingestion du liquide comporte toutefois des risques pour la santé.

Ne provoquez pas de vomissements. Consultez immédiatement un médecin. Conservez le liquide pour machine à brouillard à un emplacement sûr. En cas de contact du liquide pour machine à brouillard avec les yeux, rincez-les abondamment à l'eau.

machine à fumée

Risque de problèmes respiratoires

La sécurité de l'appareil est uniquement garantie en liaison avec le liquide pour machine à brouillard agréé. Des gaz toxiques peuvent se former en cas d'utilisation d'autres liquides. Toute demande d'indemnisation est exclue pour les produits résultant de l'utilisation de liquides non agréés.

Ne produisez pas de brouillard dans les zones mal aérées ou fermées.

N'exposez pas les personnes ayant des problèmes de santé (par ex. troubles respiratoires liés à des allergies, asthme) au brouillard artificiel.

Risque d'incendie

Ne recouvre jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des flammes.

AF-40/AF-40LED

Th·Mann MUSIC IS OUR PASSION

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

machine à fumée

Remarques basiques relatives à un fonctionnement sur des machines à brouillard et machines à fumée

L'appareil a été conçu pour une utilisation professionnelle dans la technique événementielle et fonctionne de manière sûre en cas d'utilisation conforme. Tenez compte des remarques suivantes:

Observez tous les avertissements disponibles dans cette notice d'utilisation. Ne laissez jamais l'appareil fonctionner sans surveillance. L'appareil n'est pas prévu pour une utilisation domestique ou comme jouet pour les enfants. Posez l'appareil sur une surface stable, refractaire, au moins deux fois plus grande que l'appareil. Respectez une distance de sécurité de 1 m avec les matériaux combustibles. L'appareil n'est pas adapté à un montage en suspension (ce que l'on appelle « mode suspendu »). Veillez durant le fonctionnement à ce que la visibilité dans la pièce ne chute pas en dessous de 2 m env., pour que toutes les personnes dans la pièce puissent encore s'orienter de manière sûre. Le brouillard ou la fumée produit par l'appareil peut faire se déclencher les détecteurs de fumée.

AF-40/AF-40LED

Th·Mann MUSIC IS OUR PASSION

AF-40

Cette machine à brouillard convient aux clubs, bars, discothèques et scènes.

Caractéristiques particulières de l'appareil :

Télécommande fournie. Sa construction compacte permet l'utilisation mobile.

AF-40 LED

Cette machine à brouillard à éclairage LED convient aux clubs, bars, discothèques et scènes.

Caractéristiques particulières de l'appareil :

Éclairage LED pour des effets couleur rouge orangé éclatants. Télécommande fournie. Sa construction compacte permet l'utilisation mobile.

machine à fumée

Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevée. Vous pouvez prolonger la durée d'utilisation des agents lumineux en veillant à une ventilation suffisante.

AF-40/AF-40LED

Th·mann MUSIC IS OUR PASSION

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégérer l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Posez l'appareil sur une surface stable, refractaire, au moins deux fois plus grande que l'appareil. Assurez-vous de bien laisser un espace libre de 20 cm au-dessus et à côté de l'appareil. L'inclinaison de l'appareil en fonctionnement ne doit pas dépasser.

Risque de surchauffe

La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m.

Vérifiez que la ventilation est toujours suffisante.

La température ambiante doit toujours être inférieure à 40°C

machine à fumée

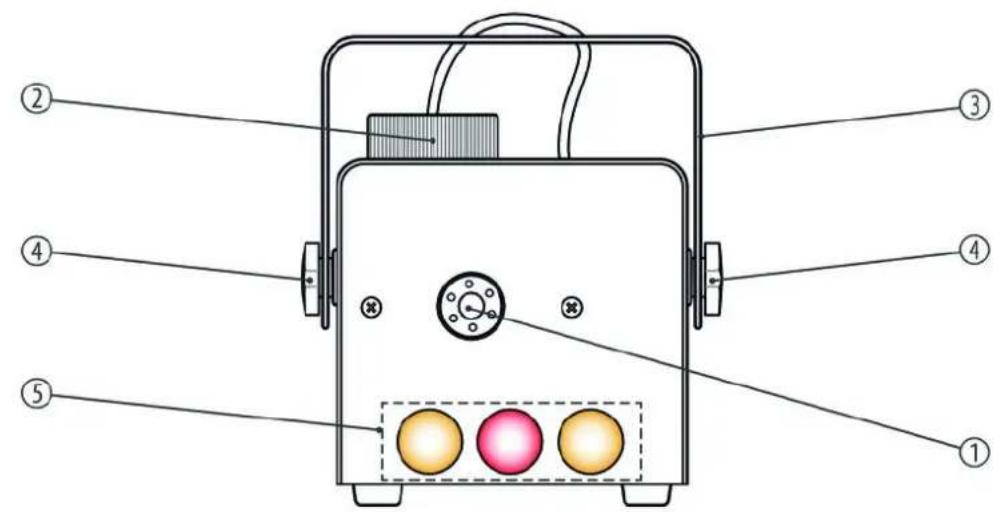

5 Connexions et éléments de commande

Face avant

AF-40/AF-40LED

Th·Mann MUSIC IS OUR PASSION

AF-40 af-40 LED

1 Buse à brouillard Buse à brouillard 2 Réservoir du liquide à brouillard avec bouchon à vis Réservoir du liquide à brouillard avec bouchon à vis 3 Poignée et étrier Poignée et étrier 4 Vis pour l'ajustage de l'étrier Vis pour l'ajustage de l'étrier 5 - Non disponible dans cette version - 3 LED × 1 W (2 × ambrées, 1 × rouge)

machine à fumée

Arrière

AF-40/AF-40LED

Th·mann MUSIC IS OUR PASSION

	AF-40 AF-40 LED
	2 Réservoir du liquide à brouillard avec bouchon à vis Réservoir du liquide à brouillard avec bouchon à vis
	3 Poignée et étrier Poignée et étrier
	4 Vis pour l'ajustage de l'étrier Vis pour l'ajustage de l'étrier
	5 [CONTROLLER INPUT]Câble pour la télécommande	[CONTROLLER INPUT]Câble pour la télécommande
	6 [FUSE]Porte-fusible	[FUSE]Porte-fusible
	7 [ON/OFF]Interrupteur principal. Il met l'appareil sous et hors tension.	[ON/OFF]Interrupteur principal. Il met l'appareil sous et hors tension.
	8 [POWER]Câble d'alimentation	[POWER]Câble d'alimentation
	9 Indicateur du niveau de replissage Indicateur du niveau de replissage

machine à fumée

Telecommande

AF-40 af-40 LED

10 Appuyez sur ce bouton pour générer du brouillard.

La LED témoin intégrée indique que l'appareil a atteint la température de fonctionnement nécessaire pour la génération de brouillard.

Appuyez sur ce bouton pour générer du brouillard. et activer en même temps l'effet LED.

La LED témoin intégrée indique que l'appareil a atteint la température de fonctionnement nécessaire pour la génération de brouillard.

AF-40/AF-40LED

Th·mann MUSIC IS OUR PASSION

6 Utilisation

Remplissage de l'appareil

Remarque!

Risque de dommages liés à l'utilisation d'un liquide à brouillard inapproprié.

Des liquides non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.

Utilisez uniquement les liquides à brouillard indiqués sur le site www.thomann.de et observez les notices d'utilisation.

Tout d'abord, veillez à ce que l'appareil soit débranché du réseau.

Ouvrez le bouchon à vis du réservoir et remplissez le liquide à brouillard. Veillez à ne pas renverser de liquide à brouillard et qu'il ne pénètre à l'intérieur de l'appareil. Le moyen le plus simple est d'utiliser un entonnoir. Le réservoir contient 0,25 litres.

Refermez le bouchon à vis.

machine à fumée

Mise en marche de l'appareil

REMARQUE! Risque d'incendie. Ne laissez jamais l'appareil sans surveillance lorsqu'il est allumé.

Branchez l'appareil sur le réseau électrique et mettez l'appareil sous tension avec l'interrupteur principal. L'appareil se met à chauffer.

Une fois la température de fonctionnement nécessaire atteinte, la LED témoin sur la télécommande s'allume. L'appareil est maintenant prêt à fonctionner.

Fonctionnement AF-40

Appuyez sur le bouton rouge de la télécommande pour déclencher une expulsion de brouillard.

En cas de fonctionnement avec un réservoir à fluides vide, une surchauffe peut se produire et entraîner une déterioration permanente de la pompe. Pour éviter le fonctionnement de la pompe à sec, veillez toujours à ce qu'il y ait assez de liquide à brouillard dans le réservoir.

AF-40/AF-40LED

Th·Mann MUSIC IS OUR PASSION

Fonctionnement AF-40 LED

Appuyez sur le bouton rouge de la télécommande pour déclencher une expulsion de brouillard.

Pendant la diffusion du brouillard, les 3 LED de couleur s'allument.

En cas de fonctionnement avec un réservoir à fluides vide, une surchauffe peut se produire et entraîner une dépréciation permanente de la pompe. Pour éviter le fonctionnement de la pompe à sec, veillez toujours à ce qu'il y ait assez de liquide à brouillard dans le réservoir.

Mise hors service de l'appareil

Débranchez l'appareil du réseau électrique. Transportez l'appareil seulement après complet refroidissement. Pour éviter que le liquide à brouillard s'écoule lors du transport, vous devriez transporter l'appareil seulement avec le réservoir vide.

machine à fumée

7 Données techniques

AF-40 AF-40 LED
Puisance de la résis-tance de chauffage	400 W 400 W
Expulsion de brouil-lard	env. 85 m³/min env. 85 m	3/min
Consommation du liquide à brouillard	env. 16 ml/min env. 16 ml/min
Distance d'expulsion env. 2 m env. 2 m
Temps d'expulsion 30 s 30 s
Temps de réchauf-fage	env. 60 s env. 60 s
Volume du réserve 0,25 l 0,25 l
Temps de chauffeenv. 5 min env. 5 min
Alimentation	230 V ~50 Hz 230 V 50 Hz	~

AF-40/AF-40LED

th·mann MUSIC IS OUR PASSION

Fusible 5 mm×× 20 mm, 3,15 A, 250 V, rapide 5 mm×× 20 mm, 3,15 A, 250 V, rapide
Puisance consommée	400 W 370 W
Source lumineuse - Non disponible dans cette version - 3 LED × 1 W (2 × ambrées, 1 × rouge
Dimensions (I × H × P)	280 mm × 190 mm × 150 mm 260 mm × 135 mm × 140 mm
Poids 2,1 kg 2,2 kg

Conditions d'environnement

Plage de température 0 °C...40 °C
Humidité relative 50 %, sans condensation

machine à fumée

8 Dépannage

Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :

Symptôme Remède
L'appareil ne fonctionne pas Vérifiez le branchement électrique et le disjoncteur principal.
L'appareil n'expulse pas de brouillard	1. Vérifiez le niveau de replissage du liquide à brouillard.
	2. Arrêtez l'appareil et vérifiez le débit du tuyau menant au réservoir.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

AF-40/AF-40LED

Th·mann MUSIC IS OUR PASSION

Remarque!

Risque de dommages liés à l'utilisation d'un liquide de nettoyage inapproprié.

Des liquides de nettoyage non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.

Utilisez uniquement les liquides de nettoyage indiqués sur le site www.thomann.de et observez les notices d'utilisation.

Démarche

Nettoyez l'appareil toutes les 30 heures ou lorsque l'appareil n'a pas été utilisé pendant une période prolongée.

1. Vérifiez que l'appareil est en arrêt, qu'il est débranché du réseau électrique et complètement refroidi.
2. Mettez l'appareil dans un endroit bien aéré.
3. Insérez le tuyau d'aspiration de la machine à brouillard dans le flacon de liquide de nettoyage.

machine à brouillard

1. Branchez l'appareil sur le réseau électrique.
2. Attendez jusqu'à ce que la température de fonctionnement nécessaire soit atteinte.
3. Maintenez le bouton sur la télécommande enfoncé et générez du brouillard pendant environ 20 secondes.
4. Remettez le tuyau d'aspiration dans le réservoir du liquide à brouillard et générez à nouveau du brouillard pendant 20 secondes. Ceci rince les tuyaux.

Le nettoyage est terminé.

AF-40/AF-40LED

Th·mann MUSIC IS OUR PASSION

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

machine à fumée
