MFog 2500 - Machine à effet Stairville - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance : 2500 W, Débit de fumée : 250 m³/min, Temps de chauffe : 8 minutes, Capacité du réservoir : 2,5 L
Utilisation	Idéale pour les événements en intérieur et extérieur, concerts, théâtres, soirées, et spectacles.
Maintenance et réparation	Nettoyage régulier du réservoir, vérification des buses, remplacement de l'huile de fumée selon l'utilisation.
Sécurité	Éviter le contact avec l'eau, ne pas obstruer les sorties de fumée, utiliser sur des surfaces stables et non inflammables.
Informations générales	Poids : 8 kg, Dimensions : 50 x 30 x 20 cm, Garantie : 2 ans, Accessoires inclus : télécommande, câble d'alimentation.

FOIRE AUX QUESTIONS - MFog 2500 Stairville

Comment remplir la machine à brouillard Stairville MFog 2500 ?

Pour remplir la machine, ouvrez le réservoir de liquide à brouillard, versez le liquide approprié jusqu'au niveau recommandé, puis refermez le couvercle.

Pourquoi ma machine à brouillard ne produit-elle pas de brouillard ?

Vérifiez si le réservoir de liquide est plein, si le liquide utilisé est compatible et si la machine est allumée et chauffée correctement.

Quelle est la température de chauffage de la Stairville MFog 2500 ?

La Stairville MFog 2500 nécessite un temps de préchauffage d'environ 5 à 10 minutes avant de produire du brouillard.

Comment nettoyer ma machine à brouillard après utilisation ?

Utilisez un nettoyant pour machine à brouillard recommandé pour rincer le système. Assurez-vous de vider le réservoir et de faire fonctionner la machine avec le nettoyant pendant quelques minutes.

La machine à brouillard fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer un problème de pompe. Vérifiez si le réservoir est plein et si le liquide n'est pas trop visqueux. Si le problème persiste, contactez le service après-vente.

Quel type de liquide à brouillard dois-je utiliser avec la Stairville MFog 2500 ?

Utilisez uniquement des liquides à brouillard non toxiques et de haute qualité spécifiquement conçus pour les machines à brouillard.

La machine à brouillard dégage une mauvaise odeur, que faire ?

Une mauvaise odeur peut être causée par un liquide usé ou de mauvaise qualité. Changez le liquide et nettoyez la machine pour éliminer les résidus.

Comment régler la quantité de brouillard produit par la Stairville MFog 2500 ?

La quantité de brouillard peut généralement être ajustée à l'aide du contrôleur de la machine ou via une télécommande si elle est fournie.

Puis-je utiliser la Stairville MFog 2500 à l'extérieur ?

Oui, mais assurez-vous qu'il n'y a pas de vent fort qui pourrait disperser le brouillard rapidement.

La machine s'éteint après quelques minutes d'utilisation, que faire ?

Cela peut indiquer une surchauffe. Assurez-vous que les aérations ne sont pas obstruées et laissez la machine refroidir avant de la réutiliser.

MODE D'EMPLOI MFog 2500 Stairville

machine à brouillard

Musikhaus Thomann

Thomann GmbH

1.1 Informations complémentaires 6
1.2 Conventions typographiques.. 7
1.3 Symboles et mots-indicateurs 8

2 Consignes de sécurité 12
3 Performances 22
4 Installation 23
5 Mise en service 24
6 Connexions et éléments de commande 26
7 Utilisation 29

7.1Commande manuelle 32
7.2 Fonctionnement programme 33
7.3 Fonctions en mode de fonctionnement DMX 34

8 Données techniques 37

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

Table des matieres

9 Dépannage 40
10 Nettoyage 42
11 Protection del I'environnement 44

machine à brouillard

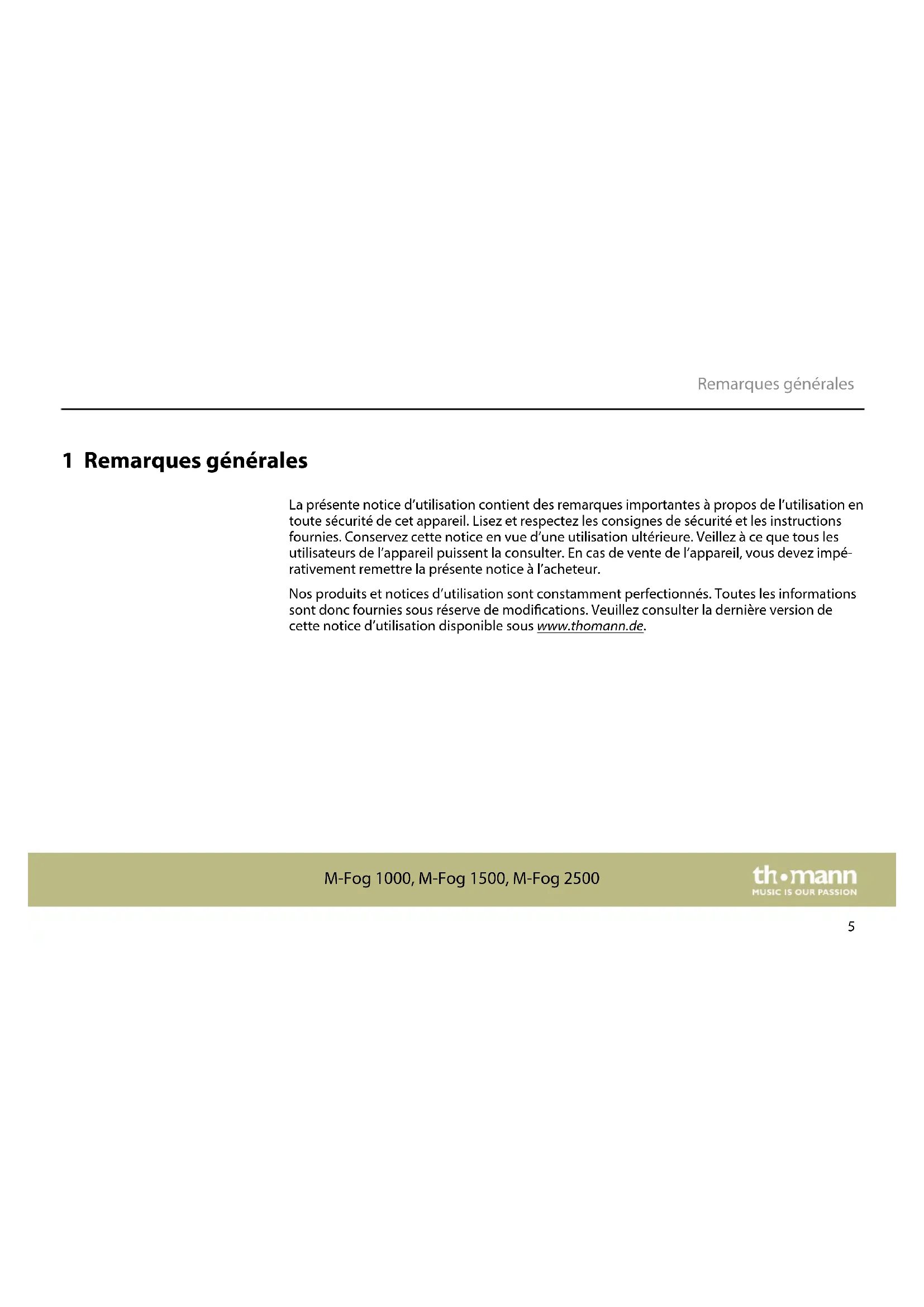

1 Remarques générales

La présente notice d'utilisation content des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous nevez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousinteressent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avezdés problèmes avec l'appareil, notre service clients sera heures de vous aider.

machine à brouillard

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italieque.

Examples: bouton [VOLUME], touche [Mono].

Références croisées

Les références à d'autres endroits dans cette notice d'utilisation sont identifiées par une flèche et le numéro de page spécifique. Dans la version électronique de cette notice d'utilisation, vous pouvez cliquer sur la référence croisiée pour acceder directement à l'emplacement spécifique.

Exemple : Voir « Reteences croises » à la page 7.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

machine à brouillard

Terme générique Signification

DANGER Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si cette-ci ne peut être évitée.

AVERTISSEMENT Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évité.

ATTENTION! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des léasons légères ou moindres si celle-ci ne peut être évitée.

REMARQUE! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

Symbole d'advertissement Type de danger

Avertissement : tension électrique dangereuse.

Avertissement : substances inflammables.

Avertissement : surface brûlante.

Avertissement : risque de glissade.

Avertissement : substances nuisibles à la santé ou irritantes.

machine à brouillard

Symbole d'avertissement Type de danger

Avertissement : emplacement dangereux.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

2 Consignes de sécurité

Utilisation conforme

Cet apparéil est destiné à générer du brouillard artificiel par l'évaporation du liquide à brouillard. Utilisez l' apparéil uniquement selon l'utilisation prévue, celle que déscribe dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages resultant d'une utilisation non conforme.

L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requisées. Toutes les autres personnes sont uniquement autorises à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

machine à brouillard

Sécurité

DANGER

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages. Ils ne doivent pas se trouver à proximé de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pieces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pouraient avaler les pieces et sétouffer.

Ne laissez jamais des enfants seuls utiliser des apparciels électriques.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

DANGER

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pieces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommages.

DANGER

Décharge électrique due à un court-circuit

Ne modifies ni le cable d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veillez contacter votre électricien/agréé.

machine à brouillard

AVERTISSEMENT

Danger de brûlure par des liquides inflammables

L'utilisation des liquides inflammables dans cet apparéil peut cause des brûlures graves et des dommages matériels.

Utilissez toujours des liquides pour machine à brouillard agréés. Ne verse jamais des liquides inflammbables dans le réservoir de l'appareil.

AVERTISSEMENT

Danger de brûlures

Le brouillard produit est brûlant lorsqu'il quitte la buse à brouillard et peut provoquer des brûlures. Des gouttes de liquide brûlant peuvent sporadiquement s'échapper de la buse.

Les personnes et objets doivent se couver à une distance minimale de cinquante centimètres de la buse à brouillard.

Ne touche pas la buse à brouillard pendant et après l'utilisation. Elle devient très chaude et peut provoquer des brûlures, même plusieurs heures après avoir étéint l'appareil.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

AVERTISSEMENT

Danger de glissement du à l'eau de condensation

Les machines à brouillard peuvent produit de la condensation. N'orientez pas la buse à brouillard vers le sol. Les sols et surfaces peuventvenir glissants en présence de brouillard condensé.

Assurez-vous régulierement que les sols ne doivent aucun danger de glissement et essuyez-les le cas échéant.

machine à brouillard

AVERTISSEMENT

Danger pour la santé durant la manipulation du liquide pour machine à brouillard

Le liquide pour machine à brouillard contient des glycols conformes aux consignes pour les denrées alimentaires. L'ingestion du liquide comporte toute fois des risques pour la santé.

Ne provoquez pas de vomissements. Consultez immodiatement un medecin. Conservez le liquide pour machine a brouillard a un emplacement sur. En cas de contact du liquide pour machine a brouillard avec les yeux, rincez-les abondament a l'eau.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

ATTENTION!

Risque de problèmes respiratoires

La sécurité de l'appareil est uniquement garantie en liaison avec le liquide pour machine à brouillard agreé. Des gaz toxiques peuvent se former en cas d'utilisation autres liquides. Toute demande d'indemnisation est exclue pour les préduces résultat de l'utilisation de liquides non agreés.

Ne produitez pas de brouillard dans les zones mal aérées ou fermées.

N'exposez pas les personnes ayant des problèmes de santé (par ex. troubles respiratoires liés à des allergies, asthme) au brouillard artificiel.

REMARQUE!

Risqued'incendie

Ne recouvre jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes hues.

machine à brouillard

REMARQUE!

Conditions d'utilisation

L'appareil est concu pour une utilisation en interieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid).

Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintainu régulierement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôle si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommaged et l'utilisateur risquérait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas etre utilisependant une période prolongee, debranchez-le du secteur afin de reduire le risque de decharge electrique ou d'incendie.

REMARQUE!

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entrainer des dommages graves sur l'appareil. Risque d'incendie!

Utilisez uniquement des fusibles du même type.

machine à brouillard

Remarques basiques relatives à un fonctionnement sur des machines à brouillard et machines à fumée

L'appareil a ete concu pour une utilisation professionnelle dans la technique evenementielle et fonctionne de maniere sure en cas d'utilisation conforme. Tenez compte des remarques suivantes:

Observe tous les avertissements disponibles dans cette notice d'utilisation.
Ne laisses jamais l'appareil fonctionner sans surveillance.
L'appareil n'est pas prévu pour une utilisation domestique ou comme jouet pour les enfants.
Posez l'appareil sur une surface stable, refractaire, au moins deux fois plus grande que l'ap-pareil.
Respectez une distance de sécurité de 1 m avec les matériaux combustibles.
L'appareil n'est pas adapté à un montage en suspension (ce que l'on appelle « mode suspendu »).
Veiliez durant le fonctionnement à ce que la visibilité dans la piece ne chute pas en dessous de 2 m env., pour que toutes les personnes dans la piece puissant encore s'orienter de manière sure.
Le brouillard ou la fumée produit par l'appareil peut faire se déclencher les détecteurs de fumée.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

3 Performances

Cette machine à brouillard convient aux clubs, bars, discothèques et scènes ainsi qu'à des exercices de lutte contre les incendies.

Caracteristiques particulieres de l'appareil :

Activation via DMX (3 canaux) ou panneau de commande amovible
Utilisation mobile
Grand réservoir de liquide à brouillard

machine à brouillard

4 Installation

Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Installation en position verticale

Pendant son utilisation, l'appareil doit toujours être fixé sur une surface solide.

Placez l'appareil sur une surface plane. L'inclinaison de l'appareil en fonctionnement ne doit pas dépasser 15^ . Assurez-vous de bien laisser un espace libre de 20 cm au-dessus et à côté de l'appareil.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

5 Mise en service

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualite qui doivent etre les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trèbuche.

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilise pas des cables de microphone courants, mais des cables DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périhériques audio tels que tables de mixage ou amplificateurs.

machine à brouillard

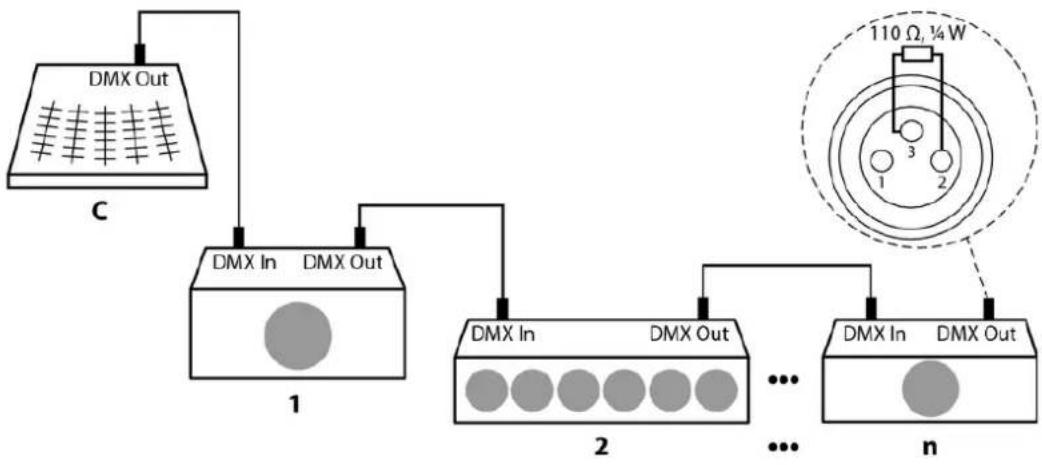

Connexions en mode DMX

Raccordez l'entree DMX de I'appareil a la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appeareil DMX à l'entrée du second appeareil et ainsi de suite. Verifiez que la sortie du dernier appeareil DMX de la chaine est terminée avec une résistance (110 ,1 / 4W)

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

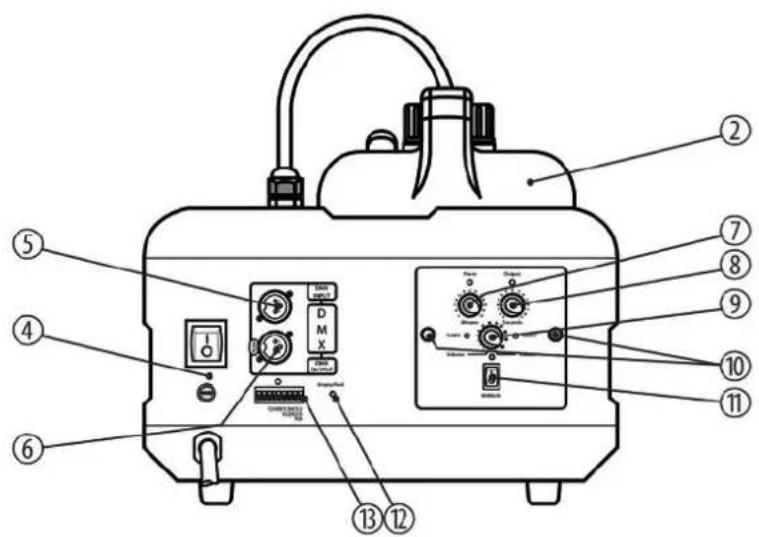

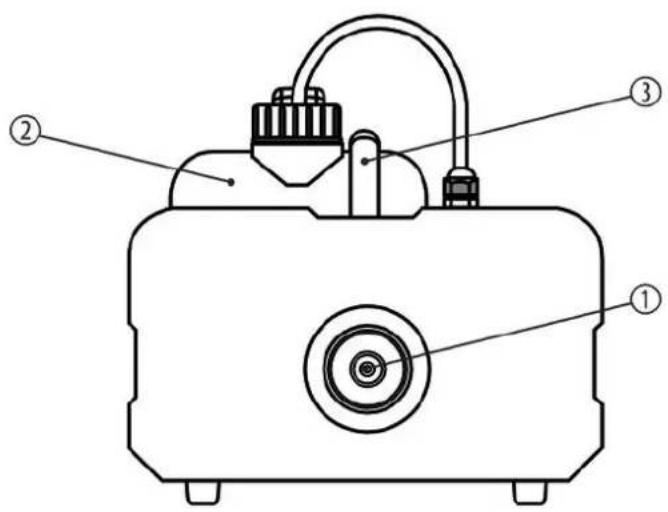

6 Connexions et éléments de commande

machine à brouillard

1 Buse à brouillard.
2 Reservoir du liquide à brouillard avec bouchon à vis.
3 Poignée.
4 Interrupteur principal et porte-fusible.
5 [DMX INPUT]
Entree DMX
6 [DMX OUTPUT] Sortie DMX.
7 [Minutes]

Bouton rotatif pour régler l'intervalle entre deux expulsions de brouillard.

8 [Seconds]

Bouton rotatif pour régler la durée d'une expulsion de brouillard.

9 [Volume]

Bouton rotatif pour régler la quantité de brouillard pour chaque expulsion de brouillard.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

10 Vis molettes pour fixer le panneau amovible.
11 [MANUAL]

Interrupteur marche/arrêt du panneau amovible.

12 [Empty Fluid]
Indicateur à LED. Cette LED s'allume en rouge lorsqu'il n'y a plus de liquide à brouillard dans le réservoir.
Pour remetre le capteur du niveau, replissez le réservoir avec le liquide à brouillard approuve et eteignez et rallumez l'appareil.
13 Commutateur DIP pour régler l'adresse DMX.

machine à brouillard

7 Utilisation

Remplissage de l'appareil

REMARQUE!

Risque de dommages liés à l'utilisation d'un liquide à brouillard inapproprié.

Des liquides non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.

Utilisez uniquement les liquides à brouillard indiqués sur le site www.thomann.de et observez les notices d'utilisation.

Tout d'abord, veiliez à ce que l'appareil soit mis hors tension.

Ouvrez le bouchon à vis du réservoir et replisssez le liquide à brouillard. Veillez à ne pas renverser de liquide à brouillard et qu'il ne penètre à l'intérieur de l'appareil. Le moyen le plus simple est d'utiliser un entonnoir. Capacité des réservoirs, voir § Chapitre 8 « Données techniques » à la page 37.

Refermez le bouchon à vis.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

Mise en marche de l'appareil

REMARQUE!

Risque d'incendie

Ne laissez jamais l'appareil sans surveillance lorsqu'il est allumé.

Branchez l'appareil sur le réseau électrique et mettez l'appareil sous tension avec l'interrupteur principal. La LED témoin verte [Power] sur le panneau de commande s'allume.

Une fois la température de fonctionnement nécessaire atteinte, la LED tímoin verte [READY] sur le panneau de commande s'allume.

Pour éviter le fonctionnement de la pompe à sec, veillez toujours à ce qu'il y ait assez de liquide à brouillard dans le réservoir.

machine à brouillard

Protection contre la marche à sec

Un circuit de protection electronique eteint la pompe lorsque le reservoir de liquide et le tuyau sont vides.

Si le circuit de protection se déclenché, le liquide à brouillard se remplit et activez le circuit de protection soit via DMX ou comme suit :

éteindre l'appareil avec l'interrupteur principal.
Eteindre l'interrupteur marche/arrêt du panneau amovible.
Placer tous les boutons rotatifs sur zéro.
Démarrer l'appareil avec l'interrupteur principal.
Démarrer l'interrupteur marche/arrêt du panneau amovible.
Régler les boutons rotatifs sur la position souhaitation.

Mise hors service de I'appareil

Arrêtez l'appareil avec l'interrupteur principal. Transportez l'appareil seulement après complèt refroidissement. Pour éviter que le liquide à brouillard s'écoule lors du transport, vous devriez transporter l'appareil seulement avec le réservoir vide.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

7.1 Commande manuelle

Si vous actionné le commutateur[Manual] et tournez la molette[Volume] vous pouvez effec. tuer la commande manuelle sans connecter ni timer ni DMX. L'expulsion de brouillard est reglee par la molette[Volume]Sachez que la commande manuelle est desactivée en fonctionnement avec DMX. Avres la désactivation de la connexion DMX, vous pouvez reactiver I'expulsion de brouillard manuellement sur I'appareil!

machine à brouillard

7.2 Fonctionnement programme

Le panneau de commande peut être détaché de l'appareil et utilisé comme une télécommande filaire (Cf. éléments de commande). A cet effet, desserrez les deux vis molettes sur le panneau de commande.

Éteignez le panneau de commande. La LED verte [Output] s'allume.

Utilisez les bouton rotatifs [Minutes] et [Seconds] pour régler l'intervalle entre deux expulsions de brouillard et la durée de chaque expulsion. Une fois la minuterie est activée, la LED verte [TIMER] clignote.

Ajustez l'intensité de l'expulsion de brouillard avec le bouton rotatif [Volume] selon vos besoins.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

7.3 Fonctions en mode de fonctionnement DMX

Réglage de l'adresse DMX

Utilisez les commutateurs DIP de l'appareil pour régler l'adresse DMX souhaïée entre 1 et 512 (voir la figure suivante).

DMX Address Set

DMX Add 001

DMX Add 002

DMX Add 003

DMX Add 004

DMX Add 005

DMX Add 512

Affectation des canaux DMX

machine à brouillard

Canal Valeur Fonction
1 Volume d'expulsion
	0 ... 10 aucune expulsion de brouillard
	11 expulsion minimale de brouillard
	255 expulsion maximale de brouillard
2 Intervalle entre deux expulsions de brouillard
	0 ... 10 éteint
	11 10 s
	12 20 s
	13 30 s
	14 40 s
	...
	255 2450 s
3 Durée d'une expulsion de brouillard

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

Utilisation

Canal Valeur Fonction
	0 ... 10 éteint
	11 1 s
	12 2 s
	13 3 s
	14 4 s
	...
	255 245 s

machine à brouillard

8 Données techniques

M-Fog 1000 M-Fog 1500 M-Fog 2500
Puisance de la résistance de chauffage1000		W 1500 W 2500 W
Temps de chauffeenv. 4 min env. 7 min env.		10 min
Volume du réserve 2 | 2 | 6 |
Jet de brouillard		env. 240 m3/min env. 320 m	3/min env. 470 m	3/min
Contrôle DMX
		Télécommande
Nombre de canaux DMX		3
Connexions d'entrée	Contrôle par DMX	Prise XLR, 3 pôles
Connexions de sortie	Contrôle par DMX	Prise XLR, 3 pôles
Tension d'alimentation		230 V ~ 50 Hz

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

M-Fog 1000 M-Fog 1500 M-Fog 2500
Fusible 5 mm × 20 mm,		6 A, 250 V, à action retardée	5 mm × 20 mm,8 A, 250 V, à action retardée	5 mm × 20 mm,12 A, 250 V, à action retardée
Indice de protection IP20
Options de montage Debout
Dimensions (L × H × P) 234 mm × 227 mm		× 415 mm	234 mm × 227 mm× 450 mm	300 mm × 262 mm× 595 mm
Poids 6 kg 8 kg 13 kg
Conditions d'environnement	Plage de tempéra-ture	0 °C...40 °C
	Humidité relative 50 %, sans condensation

machine à brouillard

Informations complémentaires

M-Fog 1000 M-Fog 1500 M-Fog 2500
Contrôle par DMX Oui Oui Oui
Direction de jet Horizontal Horizontal Horizontal
Télécommande timer Oui Oui Oui
Télécommande On/OffNon Non Non
Télécommande sans filNon Non Non
Effet de lumière Non Non Non
Étrier de suspension Non Non Non

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

9 Dépannage

Nous mentionnons ci-après quelques problèmes susceptibles de se produit en fonctionnement. Vous trouvrez sous ce pointquelques propositions de dépannage simple :

machine à brouillard

Symptôme Remède
L'appareil ne fonctionne pas Vérifiéz le branchement électrique et le disjoncteur principal.
Aucune réaction sur le contrôleur DMX	1. Vérifiéz le bon raccordement des connexions et du cable DMX.
	2. Vérifiéz le réglage des adresses et la polarité DMX.
	3. Faites un essai avec un autre contrôleur DMX.
	4. Vérifiéz si le cable DMX se trouve à proximé ou à côté de cables à haute tension, ce qui pourrait induire des perturbations ou créé des dommages à un cir-cuit d'interfacçage DMX.
L'appareil n'expulse pas de brouillard	1. Vérifiéz le niveau de replissage du liquide à brouillard.
	2. Arrêtez l'appareil et vérifiéz le débit du tuyau menant au réservoir.
	3. Contrôlez si le circuit de protection électrique a été réinitialisé après un déclenchement, voir « Protection contre la marche à sec » à la page 31.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

10 Nettoyage

REMARQUE!

Risque de dommages liés à l'utilisation d'un liquide de nettoyage inapproprié.

Des liquides de nettoyage non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.

Utilisez uniquement les liquides de nettoyage indiqués sur le site www.thomann.de et observez les notices d'utilisation.

Démarche

Nettoyez l'appareil toutes les 30 heures ou lorsque l'appareil n'a pas eteutilisependant une periode prolongee.

1. Vérifiez que l'appareil est en arrêt, qu'il est débranché du réseau électrique et complètement refroidi.
2. Mettez l'appareil dans un endroit bien aéré.
3. Insérez le tuyau d'aspiration de la machine à brouillard dans le flacon de liquide de nettoyage.

machine à brouillard

1. Branchez l'appareil sur le réseau électrique et mettez l'appareil sous tension avec l'interrupteur principal.
2. Attendez jusqu'à ce que la température de fonctionnement nécessaire soit atteinte.
3. Commutez l'appareil sur le fonctionnement en continu et générez du brouillard pendant environ 20 secondes.
4. Remettez le tuyau d'aspiration dans le réservoir du liquide à brouillard et générez à nouveau du brouillard pendant 20 secondes. Ceci rince les tuyaux.

Le nettoyage est terminé.

Grilles d'airation

Les grilles d'aération de l'appareil doivent être débarrassées des impuretés comme la pous-sière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légèrement humide qui ne peluche pas.

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

11 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien apparreil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

machine à brouillard

Remarques

M-Fog 1000, M-Fog 1500, M-Fog 2500

th·mann MUSIC IS OUR PASSION

Remarques

machine à brouillard
