MODE D'EMPLOI Hz200 DMX Stairville
machine à brouillard
Musikhaus Thomann
Thomann GmbH
Téléphone : +49 (0) 9546 9223-0
Courriel: info@thomann.de
1 Remarques générales.... 5
1.1 Informations complémentaires.... 6
1.2 Conventions typographiques.... 7
1.3 Symboles et mots-indicateurs.... 8
2 Consignes de sécurité.... 11
3 Performances.... 21
4 Installation.... 22
5 Mise en service.... 23
6 Connexions et éléments de commande.... 25
7 Utilisation.... 30
7.1 Commande par commutateurs DIP.... 32
7.2 Fonctionnement par la télécommande.... 33
7.3 Mode de fonctionnement « DMX »...... 34
8 Données techniques.... 36
Hz-200 DMX
th·mann MUSIC IS OUR PASSION
Table des matières
9 Câbles et connecteurs.... 38
10 Dépannage.... 39
11 Nettoyage.... 41
12 Protection de l'environnement.... 43
th·mann MUSIC IS OUR PASSION
machine à brouillard

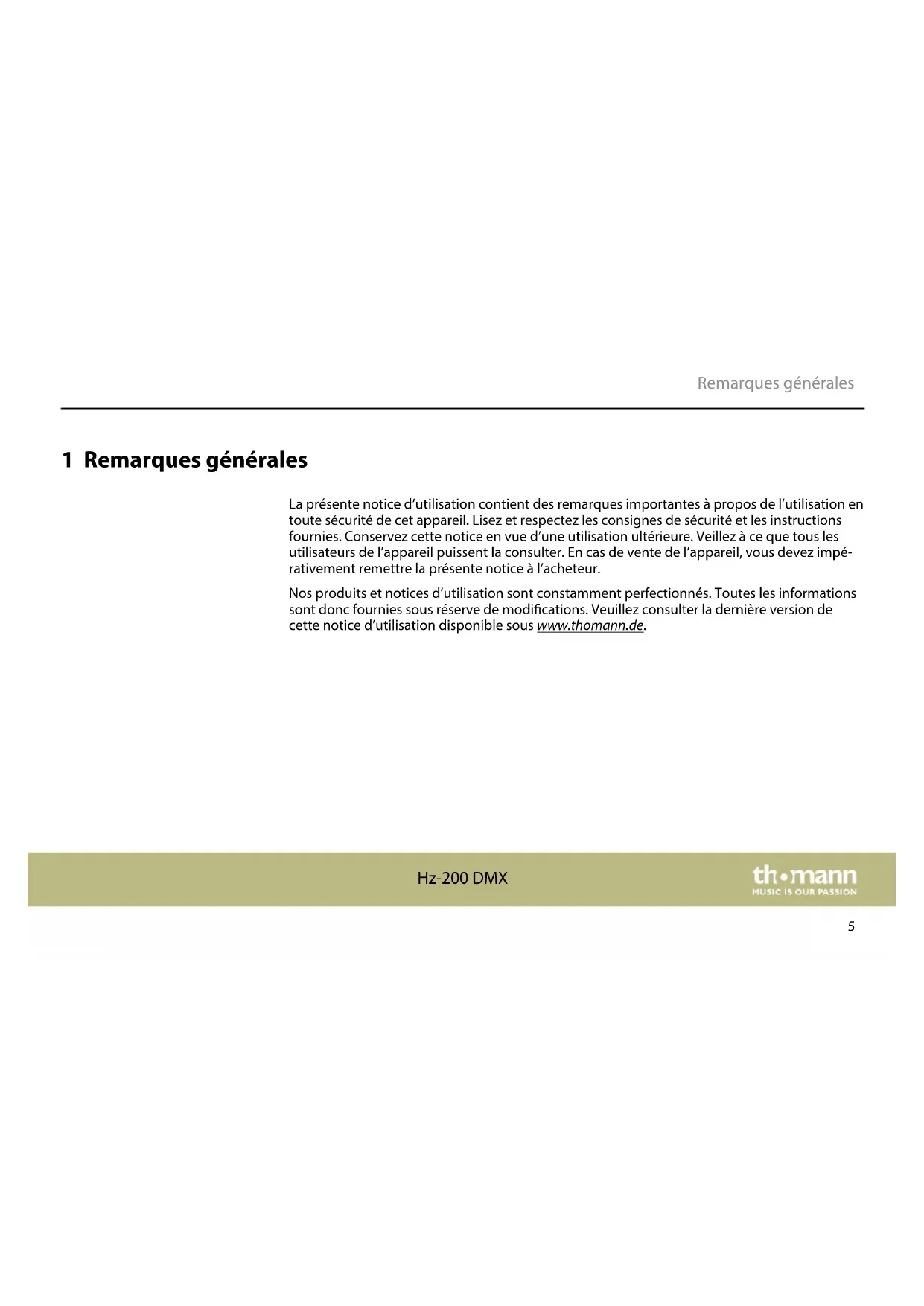

1 Remarques générales
La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.
Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.
Hz-200 DMX
1.1 Informations complémentaires
Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :
| Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. | |
| Recherche par mot-clé | Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent. |
| Guides en ligne | Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques. |
| Conseils personnalisés | Pour obtenir des conseils, veuillez contacter notre hotline technique. |
| Service | Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider. |
1.2 Conventions typographiques
Cette notice d'utilisation utilise les conventions typographiques suivantes :
Inscriptions
Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.
Exemples : bouton [VOLUME], touche [Mono].
Références croisées
Les références à d'autres endroits dans cette notice d'utilisation sont identifiées par une flèche et le numéro de page spécifié. Dans la version électronique de cette notice d'utilisation, vous pouvez cliquer sur la référence croisée pour accéder directement à l'emplacement spécifié.
Exemple : Voir ♦ « Références croisées » à la page 7.
Hz-200 DMX
1.3 Symboles et mots-indicateurs
Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.
| Terme générique Signification | |
| DANGER Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. | |
| AVERTISSEMENT Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. | |
| ATTENTION ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée. | |
| REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée. |
Hz-200 DMX
Symbole d'avertissement Type de danger
 | Avertissement : tension électrique dangereuse. |
 | Avertissement : substances inflammables. |
 | Avertissement : risque de glissade. |
 | Avertissement : substances nuisibles à la santé ou irritantes. |
 | Avertissement : emplacement dangereux. |
2 Consignes de sécurité
Utilisation conforme
Cet appareil sert à produire un fin brouillard par évaporation du liquide à brouillard. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.
L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.
Hz-200 DMX
Sécurité
DANGER
Dangers pour les enfants
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement !
Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.
Ne laissez jamais des enfants seuls utiliser des appareils électriques.
DANGER
Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil
Des pièces sous haute tension sont installées à l'intérieur de l'appareil.
Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur.
N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.
DANGER
Décharge électrique due à un court-circuit
Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.
Hz-200 DMX
AVERTISSEMENT
Danger de brûlure par des liquides inflammables
L'utilisation de liquides inflammables dans cet appareil peut causer des brûlures graves et des dommages matériels.
Utilisez uniquement les liquides à brouillard approuvés. Ne remplissez en aucun cas des liquides inflammables dans le réservoir de l'appareil.
AVERTISSEMENT
Danger de glissement dû à l'eau de condensation
Les machines à brouillard peuvent produire de la condensation. N'orientez pas la buse à brouillard vers le sol. Les sols et surfaces peuvent devenir glissants en présence de brouillard condensé.
Assurez-vous régulièrement que les sols ne présentent aucun danger de glissement et essuyez-les le cas échéant.
AVERTISSEMENT
Danger pour la santé durant la manipulation du liquide pour machine à brouillard
Le liquide pour machine à brouillard contient des glycols conformes aux consignes pour les denrées alimentaires. L'ingestion du liquide comporte toutefois des risques pour la santé.
Ne provoquez pas de vomissements. Consultez immédiatement un médecin. Conservez le liquide pour machine à brouillard à un emplacement sûr. En cas de contact du liquide pour machine à brouillard avec les yeux, rincez-les abondamment à l'eau.
Hz-200 DMX
th·mann MUSIC IS OUR PASSION
ATTENTION!
Risque de problèmes respiratoires
La sécurité de l'appareil est uniquement garantie en liaison avec le liquide pour machine à brouillard agréé. Des gaz toxiques peuvent se former en cas d'utilisation d'autres liquides. Toute demande d'indemnisation est exclue pour les préjudices résultant de l'utilisation de liquides non agréés.
Ne produisez pas de brouillard dans les zones mal aérées ou fermées.
N'exposez pas les personnes ayant des problèmes de santé (par ex. troubles respiratoires liés à des allergies, asthme) au brouillard artificiel.
REMARQUE!
Risque d'incendie
Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.
REMARQUE!
Conditions d'utilisation
L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.
Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid).
Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.
Hz-200 DMX
th·mann MUSIC IS OUR PASSION
REMARQUE!
Alimentation électrique
Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.
Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.
REMARQUE!
Éventuels dommages dus à un fusible incorrect
L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie !
Utilisez uniquement des fusibles du même type.
REMARQUE!
Formation possible de taches
Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas.
En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.
Remarques basiques relatives à un fonctionnement sûr des machines à brouillard et machines à fumée
L'appareil a été conçu pour une utilisation professionnelle dans la technique événementielle et fonctionne de manière sûre en cas d'utilisation conforme. Tenez compte des remarques suivantes:
- Observez tous les avertissements donnés dans cette notice d'utilisation.
- Ne laissez jamais l'appareil fonctionner sans surveillance.
L'appareil n'est pas prévu pour une utilisation domestique ou comme jouet pour les enfants.
Posez l'appareil sur une surface stable, réfractaire, au moins deux fois plus grande que l'appareil.
Respectez une distance de sécurité de 1 m avec les matériaux combustibles.
Hz-200 DMX
L'appareil n'est pas adapté à un montage en suspension (ce que l'on appelle « mode suspendu »).
Veillez durant le fonctionnement à ce que la visibilité dans la pièce ne chute pas en dessous de 2 m env., pour que toutes les personnes dans la pièce puissent encore s'orienter de manière sûre.
Le brouillard ou la fumée produite par l'appareil peut faire se déclencher les détecteurs de fumée.
3 Performances
Cette machine à brouillard convient aux clubs, bars, discothèques et scènes.
Caractéristiques particulières de l'appareil
■ Activation via DMX, commutateurs DIP intégrés ou par la télécommande fournie
■ Sa construction compacte permet l'utilisation mobile
Hz-200 DMX
4 Installation
Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.
Posez l'appareil sur une surface stable, réfractaire, au moins deux fois plus grande que l'appareil. Assurez-vous de bien laisser un espace libre de 20 cm au-dessus et à côté de l'appareil. L'inclinaison de l'appareil en fonctionnement ne doit pas dépasser 15°.
5 Mise en service
Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.
REMARQUE!
Risque de perturbations durant la transmission des données
Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.
Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.
Hz-200 DMX
Connexions en mode DMX
Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vérifiez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résistance (110 Ω, ¼ W).
6 Connexions et éléments de commande

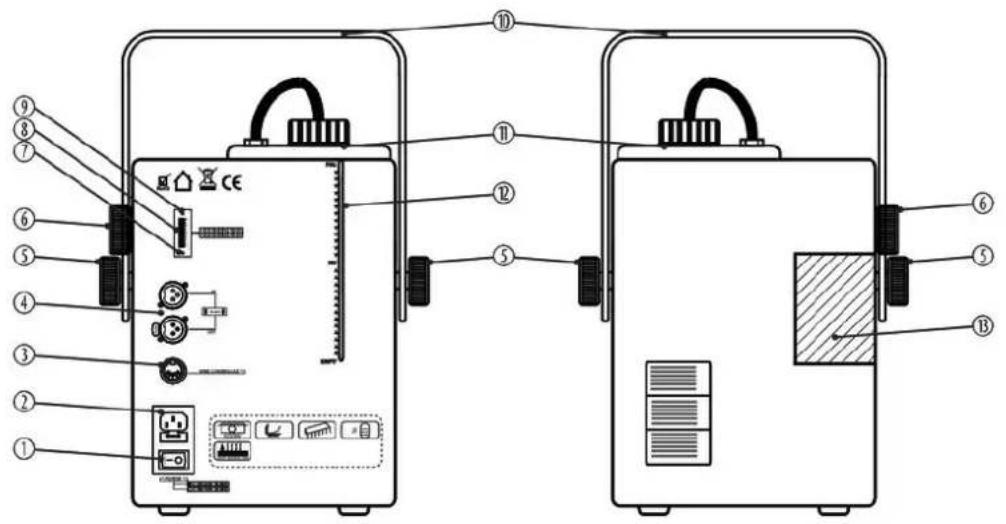

Faces avant et arrière
1 Interrupteur principal de mise en marche ou en arrêt de l'appareil.
2 Châssis CEI avec porte-fusible pour l'alimentation électrique
3 Prise pour la télécommande fournie
4 [DMX IN | OUT]
Entrée et sortie DMX
5 Vis de blocage pour l'étrier de montage.
6 Vis de blocage pour le réglage et la fixation du canal de sortie.
7 LED témoin (verte)
Cette LED clignote en fonctionnement.
8 Commutateurs DIP pour le réglage de l'adresse DMX et des jets de brouillard ou de l'air.
9 Indicateur LED (rouge)
Cette LED est allumée lorsque l'appareil est en train de chauffer. Une fois la température souhaitée est atteinte, la LED s'éteint.
10 Étrier de montage
11 Réservoir du liquide à brouillard avec bouchon à vis
12 Indicateur du niveau de remplissage
13 Sortie de brouillard / d'air
Hz-200 DMX
th·mann MUSIC IS OUR PASSION

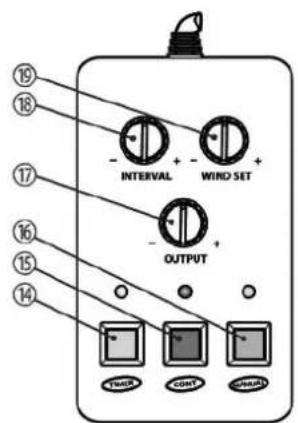

Télécommande
À l'aide de cette touche, vous pouvez activer ou désactiver la fonction Timer. Ce mode de fonctionnement permet d'expulser la quantité de brouillard/d'air réglée à certains intervalles. La LED associée est allumée lorsque la fonction est active.
15 [CONT]
Appuyez sur cette touche pour activer ou désactiver le fonctionnement en continu. Ce mode de fonctionnement permet d'expulser de manière continue la quantité de brouillard/d'air réglée. La LED associée est allumée lorsque la fonction est active.
16 [MANUAL]
Appuyez sur cette touche afin d'expulser la quantité maximale de brouillard, réglez pour ce faire la quantité d'air via [WIND SET]. La LED correspondante clignote.
17 [OUTPUT]
Bouton rotatif pour régler la quantité de brouillard expulsée.
18 [INTERVAL]
Bouton rotatif pour régler l'intervalle entre deux jets de brouillard.
19 [WIND SET]
Bouton rotatif pour régler la quantité d'air expulsée.
Hz-200 DMX
th·mann MUSIC IS OUR PASSION
7 Utilisation
Remplissage de l'appareil
REMARQUE!
Risque de dommages liés à l'utilisation d'un liquide à brouillard inapproprié.
Des liquides non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.
Utilisez uniquement les liquides à brouillard indiqués sur le site www.thomann.de et observez les notices d'utilisation.
Tout d'abord, veillez à ce que l'appareil soit débranché du réseau.
Ouvrez le bouchon à vis du réservoir et remplissez le liquide à brouillard. Veillez à ne pas renverser de liquide à brouillard et qu'il ne pénètre à l'intérieur de l'appareil. Le moyen le plus simple est d'utiliser un entonnoir. Remplissez le réservoir de liquide au maximum jusqu'à l'indicateur du niveau supérieur [FULL].
Refermez le bouchon à vis.
Mise en marche de l'appareil
REMARQUE!
Risque d'incendie
Ne laissez jamais l'appareil sans surveillance lorsqu'il est allumé.
Branchez l'appareil sur le réseau électrique et mettez l'appareil sous tension avec l'interrupteur principal. L'appareil se réchauffe, la LED rouge sur l'arrière de l'appareil s'allume.
Une fois la température de fonctionnement nécessaire atteinte, la LED témoin rouge sur l'arrière de l'appareil s'éteint. L'appareil est maintenant prêt à fonctionner.
Fonctionnement
Pour éviter le fonctionnement de la pompe à sec, veillez toujours à ce qu'il y ait assez de liquide à brouillard dans le réservoir.
Mise hors service de l'appareil
Débranchez l'appareil du réseau électrique. Transportez l'appareil seulement après complet refroidissement. Pour éviter que le liquide à brouillard s'écoule lors du transport, vous devriez transporter l'appareil seulement avec le réservoir vide.
Retirez le pad collecteur de condensat de la sortie de brouillard / d'air pour le sécher. Placez le pad avant la prochaine mise en service à nouveau dans la sortie de brouillard / d'air.
Hz-200 DMX
7.1 Commande par commutateurs DIP
SW9 SW8 SW7 SW6 SW4 SW3 SW2 SW1 Fonction
| 0 0 0 0 0 0 0 1 25 % d'expulsion de fin brouillard |
| 0 0 0 0 0 0 1 0 50 % d'expulsion de fin brouillard |
| 0 0 0 0 0 1 0 0 75 % d'expulsion de fin brouillard |
| 0 0 0 0 1 0 0 0 100 % d'expulsion de fin brouillard |
| 0 0 0 1 0 0 0 0 25 % d'expulsion d'air |
| 0 0 1 0 0 0 0 0 50 % d'expulsion d'air |
machine à brouillard
SW9 SW8 SW7 SW6 SW4 SW3 SW2 SW1 Fonction
0 1 0 0 0 0 0 0 75 % d'expulsion d'air
1 0 0 0 0 0 0 0 100 % d'expulsion d'air
0: commutateur DIP en position OFF. 1: commutateur DIP en position ON.
7.2 Fonctionnement par la télécommande
Réglez la quantité de fin brouillard ou d'air et l'intervalle entre deux expulsions à l'aide des boutons rotatifs et activez la fonction souhaitée en appuyant sur la touche correspondante (voir ✉ Chapitre 6 « Connexions et éléments de commande » à la page 25).
Hz-200 DMX
7.3 Mode de fonctionnement « DMX »
Réglage de l'adresse DMX
La valeur des commutateurs DIP 1 à 9 est codée en binaire. Pour régler une adresse DMX de votre choix, réglez le commutateur DIP tel que le total des chiffres obtenu donne le chiffre souhaité. Orientez-vous au tableau ci-après :
| SW9 SW8 SW7 SW6 SW5 SW4 SW3 SW2 SW1 Adresse DMX | ||||||||
| 0 0 0 0 0 0 0 1 1 | ||||||||
| 0 0 0 0 0 0 1 0 2 | ||||||||
| 0 0 0 0 0 1 0 0 4 | ||||||||
| 0 0 0 0 1 0 0 0 8 | ||||||||
| 0 0 0 1 0 0 0 0 1 6 | ||||||||
| 0 0 0 1 0 0 0 0 0 3 2 | ||||||||
| 0 0 1 0 0 0 0 0 0 6 4 | ||||||||
machine à brouillard
SW9 SW8 SW7 SW6 SW5 SW4 SW3 SW2 SW1 Adresse DMX
| 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 28 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 2 | 56 |
0: commutateur DIP en position OFF. 1: commutateur DIP en position ON.
Exemple : Pour régler l'adresse DMX 10, mettez les commutateurs 2 et 4 en position ON, tous les autres en position OFF. L'adresse de démarrage DMX la plus élevée possible est 511 (tous les commutateurs DIP en position ON).
Le commutateur DIP 10 n'a aucune fonction dans ce mode.
Fonctions DMX
| Canal Valeur Fonction | |
| 1 0...255 Quantité de brouillard de 0 à 100 % | |
| 2 0...255 Vitesse du ventilateur de 0 à 100 % |
Hz-200 DMX
8 Données techniques
| Puissance de la résistance de chauffage | 615 W | |
| Temps de chauffeenv. 1,5 min | ||
| Volume du réservoir 1,2 l | ||
| Jet de brouillard | env. 34 m3/min | |
| Durée maximale d'un jet de brouillard continuellement | ||
| Temps de recharge entre jets de brouillard | continuellement | |
| Portée d'un jet de brouillard 3 m | ||
| Connexions d'entrée Alimentation électrique Châssis CEI C14 | ||
| Contrôle par DMX Prise XLR, 3 pôles | ||
| Télécommande Prise DIN, 5 pôles | ||
| Connexions de sortie Contrôle par DMX | Prise XLR, 3 pôles | |
| Puissance consommée 600 W | ||
| Tension d'alimentation | 230 V ~50 Hz | |
| Fusible 5 mm × 20 mm, 4 A, 250 V, rapide | ||
| Indice de protection IP20 | ||
| Hauteur du boîtier / tuyau de remplis-sage inclus / étrier inclus | 280 mm / 330 mm / 380 mm | |
| Poids 7,5 kg | ||
| Conditions d'environnement Plage de température 0 °C...40 °C | Humidité relative 50%...55 %, sans condensation | |
Hz-200 DMX
9 Câbles et connecteurs
Préambule
Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie.
Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.
Connexions DMX
Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.
1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)
th·mann MUSIC IS OUR PASSION
machine à brouillard
10 Dépannage
Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :
| Symptôme Remède | |
| L’appareil ne fonctionne pas Vérifiez le branchement électrique et le disjoncteur principal. | |
| L’appareil n’expulse pas de brouillard | 1. Vérifiez le niveau de remplissage du liquide à brouillard.s. |
| 2. Arrêtez l’appareil et vérifiez le débit du tuyau menant au réservoir. | |
| Aucune réaction sur le contrôleur DMX 1. Vérifiez le réglage des adresses et la polarité DMX. | |
Hz-200 DMX
Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.
11 Nettoyage
REMARQUE!
Risque de dommages liés à l'utilisation d'un liquide de nettoyage inapproprié.
Des liquides de nettoyage non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.
Utilisez uniquement les liquides de nettoyage indiqués sur le site www.thomann.de et observez les notices d'utilisation.
Nettoyez l'appareil toutes les 30 heures ou lorsque l'appareil n'a pas été utilisé pendant une période prolongée.
Démarche
- Vérifiez que l'appareil est en arrêt, qu'il est débranché du réseau électrique et complètement refroidi.
- Mettez l'appareil dans un endroit bien aéré.
- Insérez le tuyau d'aspiration de la machine à brume dans le flacon de liquide de nettoyage.
Hz-200 DMX
- Branchez l'appareil sur le réseau électrique et mettez l'appareil sous tension avec l'interrupteur principal.
- Une fois la température de fonctionnement nécessaire atteinte, la LED témoin rouge sur l'arrière de l'appareil s'éteint. L'appareil est maintenant prêt à fonctionner.
Générez du brouillard pendant environ 20 secondes avec le volume maximal d'expulsion.
- Remettez le tuyau d'aspiration dans le réservoir du liquide à brouillard et générez à nouveau du brouillard pendant 20 secondes. Ceci rince les tuyaux.
⇒ Le nettoyage est terminé.
12 Protection de l'environnement
Recyclage des emballages
Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.
Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.
Recyclage de votre ancien appa- reil
Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.
Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
Hz-200 DMX
th·mann MUSIC IS OUR PASSION
Remarques
th·mann MUSIC IS OUR PASSION
machine à brouillard
Remarques
Hz-200 DMX
th·mann MUSIC IS OUR PASSION
Remarques
th·mann MUSIC IS OUR PASSION
machine à brouillard
