Caractéristiques techniques	Machine à effet DMX, puissance 40W, LED RGB, contrôle DMX 512, angle de faisceau 25°
Utilisation	Idéale pour les événements, concerts, soirées, et installations scéniques.
Maintenance et réparation	Nettoyage régulier des lentilles, vérification des connexions électriques, remplacement des LED si nécessaire.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'eau, respecter les instructions de montage.
Informations générales	Poids léger, dimensions compactes, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - AF40 DMX Stairville

Comment puis-je connecter la Stairville AF40 DMX à ma console DMX ?

Utilisez un câble DMX pour connecter la sortie DMX de votre console à l'entrée DMX de la Stairville AF40. Assurez-vous que la console et la machine à effet sont sur le même canal DMX.

Que faire si la Stairville AF40 DMX ne s'allume pas ?

Vérifiez que la machine est correctement branchée à une source d'alimentation. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, essayez de brancher la machine à une autre prise.

Comment régler les paramètres DMX de la Stairville AF40 DMX ?

Utilisez le panneau de contrôle de la machine pour accéder aux paramètres DMX. Vous pouvez sélectionner le mode DMX et définir le canal DMX souhaité en utilisant les boutons de navigation.

Pourquoi les effets de la Stairville AF40 DMX ne fonctionnent-ils pas comme prévu ?

Assurez-vous que les câbles DMX sont correctement connectés et que les paramètres DMX de la machine correspondent à ceux de votre console. Vérifiez également que la machine est en mode DMX et que le bon canal est sélectionné.

Comment entretenir ma Stairville AF40 DMX ?

Nettoyez régulièrement la machine avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs. Vérifiez également les connexions et le câblage pour vous assurer qu'il n'y a pas d'usure.

Est-ce que la Stairville AF40 DMX est compatible avec d'autres appareils DMX ?

Oui, la Stairville AF40 DMX est compatible avec la plupart des appareils DMX standard. Assurez-vous simplement que tous les appareils sont correctement configurés sur le même protocole DMX.

Que faire si la machine à effet fait un bruit anormal ?

Vérifiez si des objets obstruent les ventilateurs ou les pièces mobiles. Si le bruit persiste, contactez un technicien qualifié pour un diagnostic et une réparation.

La machine à effet fait-elle de la fumée ?

Oui, la Stairville AF40 DMX est conçue pour produire des effets de fumée. Assurez-vous d'utiliser le liquide à fumée approprié et de remplir le réservoir si nécessaire.

Comment résoudre un problème de surchauffe de la Stairville AF40 DMX ?

Assurez-vous que la machine est placée dans un endroit bien ventilé et que les évents ne sont pas obstrués. Si la machine continue de surchauffer, éteignez-la et laissez-la refroidir avant de la rallumer.

MODE D'EMPLOI AF40 DMX Stairville

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 4
2 Consignes de sécurité.... 7
3 Performances.... 16
4 Installation.... 17
5 Mise en service.... 18
6 Connexions et éléments de commande.... 20
7 Utilisation.... 25

7.1 Fonctions de la télécommande.... 27

7.2 Fonctions en mode de fonctionnement DMX.... 28

8 Données techniques.... 30
9 Câbles et connecteurs.... 31
10 Dépannage.... 32
11 Nettoyage.... 34
12 Protection de l'environnement.... 36

AF-40 DMX

th·mann MUSIC IS OUR PASSION

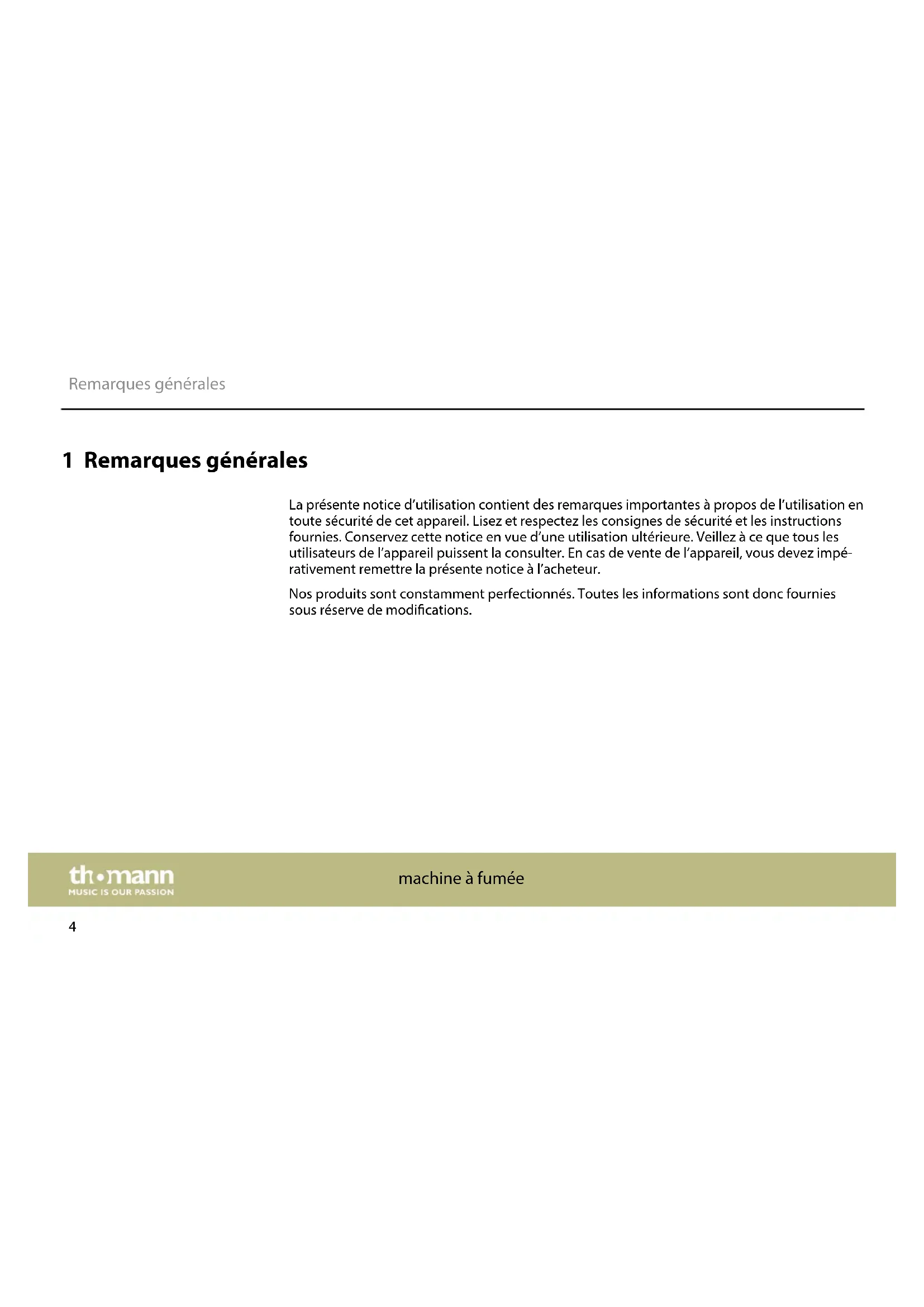

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications.

Symboles et mots-indicateurs

Cette section donne un apperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

AF-40 DMX

Symbole d'avertissement Type de danger

	Avertissement : tension électrique dangereuse.
	Avertissement : substances inflammables.
	Avertissement : surface brûlante.
	Avertissement : substances nuisibles à la santé ou irritantes.
	Avertissement : emplacement dangereux.

2 Consignes de sécurité

Utilisation conforme

Cet appareil est destiné à générer du brouillard artificiel par l'évaporation du liquide à brouillard. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

AF-40 DMX

th·mann MUSIC IS OUR PASSION

Sécurité

DANGER

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement !

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

DANGER

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

AF-40 DMX

th·mann MUSIC IS OUR PASSION

AVERTISSEMENT

Danger de brûlure par des liquides inflammables

L'utilisation des liquides inflammables dans cet appareil peut causer des brûlures graves et des dommages matériels.

Utililisez toujours des liquides pour machine à brouillard agréés. Ne versez jamais des liquides inflammables dans le réservoir de l'appareil.

AVERTISSEMENT

Danger de brûlures

Le brouillard produit est brûlant lorsqu'il quitte la buse à brouillard et peut provoquer des brûlures. Des gouttes de liquide brûlant peuvent sporadiquement s'échapper de la buse.

Les personnes et objets doivent se trouver à une distance minimale de cinquante centimètres de la buse à brouillard.

Ne touchez pas la buse à brouillard pendant et après l'utilisation. Elle devient très chaude et peut provoquer des brûlures, même plusieurs heures après avoir éteint l'appareil.

AVERTISSEMENT

Danger de glissement dû à l'eau de condensation

Les machines à brouillard peuvent produire de la condensation. N'orientez pas la buse à brouillard vers le sol. Les sols et surfaces peuvent devenir glissants en présence de brouillard condensé.

Assurez-vous régulièrement que les sols ne présentent aucun danger de glissement et essuyez-les le cas échéant.

AF-40 DMX

th·mann MUSIC IS OUR PASSION

AVERTISSEMENT

Danger pour la santé durant la manipulation du liquide pour machine à brouillard

Le liquide pour machine à brouillard contient des glycols conformes aux consignes pour les denrées alimentaires. L'ingestion du liquide comporte toutefois des risques pour la santé.

Ne provoquez pas de vomissements. Consultez immédiatement un médecin. Conservez le liquide pour machine à brouillard à un emplacement sûr. En cas de contact du liquide pour machine à brouillard avec les yeux, rincez-les abondamment à l'eau.

ATTENTION!

Risque de problèmes respiratoires

La sécurité de l'appareil est uniquement garantie en liaison avec le liquide pour machine à brouillard agréé. Des gaz toxiques peuvent se former en cas d'utilisation d'autres liquides. Toute demande d'indemnisation est exclue pour les préjudices résultant de l'utilisation de liquides non agréés.

Ne produisez pas de brouillard dans les zones mal aérées ou fermées.

N'exposez pas les personnes ayant des problèmes de santé (par ex. troubles respiratoires liés à des allergies, asthme) au brouillard artificiel.

REMARQUE!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

AF-40 DMX

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

Remarques basiques relatives à un fonctionnement sûr des machines à brouillard et machines à fumée

L'appareil a été conçu pour une utilisation professionnelle dans la technique événementielle et fonctionne de manière sûre en cas d'utilisation conforme. Tenez compte des remarques suivantes:

• Observez tous les avertissements donnés dans cette notice d'utilisation.
• Ne laissez jamais l'appareil fonctionner sans surveillance.
  L'appareil n'est pas prévu pour une utilisation domestique ou comme jouet pour les enfants.
  ■ Posez l'appareil sur une surface stable, réfractaire, au moins deux fois plus grande que l'appareil.
  Respectez une distance de sécurité de 1 m avec les matériaux combustibles.
  L'appareil n'est pas adapté à un montage en suspension (ce que l'on appelle « mode suspendu »).
  Veillez durant le fonctionnement à ce que la visibilité dans la pièce ne chute pas en dessous de 2 m env., pour que toutes les personnes dans la pièce puissent encore s'orienter de manière sûre.
  Le brouillard ou la fumée produite par l'appareil peut faire se déclencher les détecteurs de fumée.

AF-40 DMX

3 Performances

Cette machine à brouillard convient aux clubs, bars, discothèques et scènes.

Caractéristiques particulières de l'appareil

■ Activation via DMX ou par la télécommande fournie
■ Sa construction compacte permet l'utilisation mobile

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Posez l'appareil sur une surface stable, réfractaire, au moins deux fois plus grande que l'appareil. Assurez-vous de bien laisser un espace libre de 20 cm au-dessus et à côté de l'appareil. L'inclinaison de l'appareil en fonctionnement ne doit pas dépasser 15°.

AF-40 DMX

th·mann MUSIC IS OUR PASSION

5 Mise en service

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

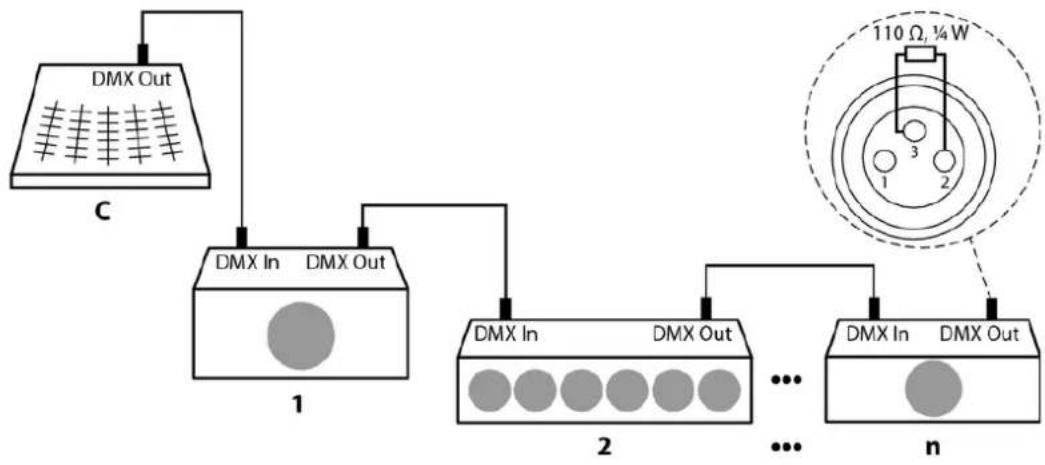

Connexions en mode DMX

Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vérifiez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résistance (110 Ω, ¼ W).

AF-40 DMX

th·mann MUSIC IS OUR PASSION

6 Connexions et éléments de commande

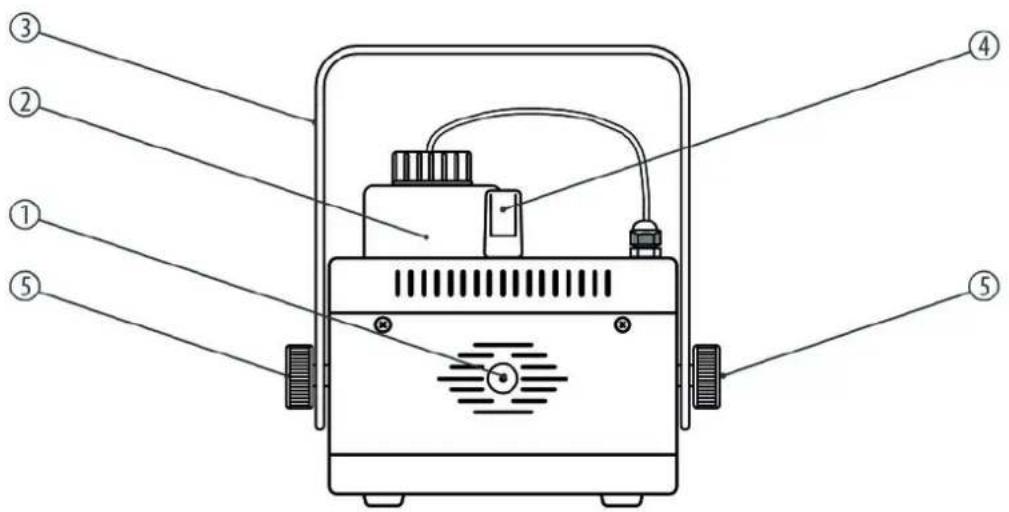

Face avant

1 Buse à brouillard
2 Réservoir du liquide à brouillard avec bouchon à vis
3 Étrier
4 Poignée
5 Vis de blocage de la poignée

AF-40 DMX

th·mann MUSIC IS OUR PASSION

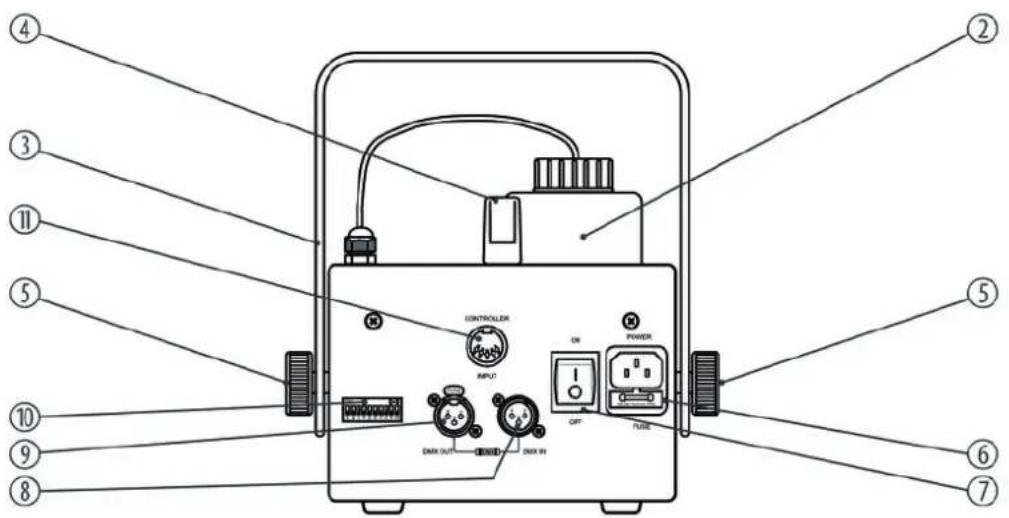

Arrière

④ ③ ⑪ ⑤ ⑩ ⑨ ⑧ CONTROLER OR POWER ON ON ON ON ON ON FUSE

machine à fumée

2 Réservoir du liquide à brouillard avec bouchon à vis
3 Étrier
4 Poignée
5 Vis pour l'ajustage de l'étrier
6 [POWER / FUSE]

Connecteur d'alimentation CEI avec porte-fusible pour l'alimentation électrique

7 Interrupteur principal pour mettre l'appareil sous et hors tension.
8 [DMX IN]

Entrée DMX

9 [DMX OUT]

Sortie DMX

10 Commutateur DIP pour le réglage de l'adresse DMX
11 [CONTROLLER]

Connexion pour la télécommande

AF-40 DMX

th·mann MUSIC IS OUR PASSION

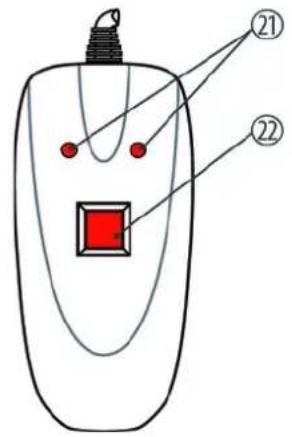

Télécommande

Ces deux LED témoins indiquent que l'appareil a atteint la température de fonctionnement nécessaire pour la génération de brouillard.

22 Appuyez sur ce bouton pour générer du brouillard.

7 Utilisation

Remplissage de l'appareil

REMARQUE!

Risque de dommages liés à l'utilisation d'un liquide à brouillard inapproprié.

Des liquides non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.

Utilisez uniquement les liquides à brouillard indiqués sur le site www.thomann.de et observez les notices d'utilisation.

Tout d'abord, veillez à ce que l'appareil soit débranché du réseau.

Ouvrez le bouchon à vis du réservoir et remplissez le liquide à brouillard. Veillez à ne pas renverser de liquide à brouillard et qu'il ne pénètre à l'intérieur de l'appareil. Le moyen le plus simple est d'utiliser un entonnoir. Le réservoir contient 1,25 litres.

Refermez le bouchon à vis.

AF-40 DMX

th·mann MUSIC IS OUR PASSION

Mise en marche de l'appareil

REMARQUE!

Risque d'incendie

Ne laissez jamais l'appareil sans surveillance lorsqu'il est allumé.

Branchez l'appareil sur le réseau électrique et mettez l'appareil sous tension avec l'interrupteur principal. L'appareil se met à chauffer.

Une fois la température de fonctionnement nécessaire atteinte, les LED témoins sur la télécommande s'allument. L'appareil est maintenant prêt à fonctionner.

Fonctionnement

En cas de fonctionnement avec un réservoir à fluides vide, une surchauffe peut se produire et entraîner une détérioration permanente de la pompe. Pour éviter le fonctionnement de la pompe à sec, veillez toujours à ce qu'il y ait assez de liquide à brouillard dans le réservoir.

Mise hors service de l'appareil

Débranchez l'appareil du réseau électrique. Transportez l'appareil seulement après complet refroidissement. Pour éviter que le liquide à brouillard s'écoule lors du transport, vous devriez transporter l'appareil seulement avec le réservoir vide.

machine à fumée

7.1 Fonctions de la télécommande

Appuyez sur le bouton rouge de la télécommande pour déclencher une expulsion de brouillard. Tant que vous maintenez le bouton enfoncé du brouillard est généré.

AF-40 DMX

th·mann MUSIC IS OUR PASSION

7.2 Fonctions en mode de fonctionnement DMX

Réglage de l'adresse DMX

La valeur des commutateurs DIP 1 à 9 est codée en binaire. Pour régler une adresse DMX de votre choix, réglez le commutateur DIP tel que le total des chiffres obtenu donne le chiffre souhaité. Orientez-vous au tableau ci-après :

SW9 SW8 SW7 SW6 SW5 SW4 SW3 SW2 SW1 Adresse DMX
0000000011
0000000102
0000001004
0000010008
00001000016
00010000032
00100000064

machine à fumée

SW9 SW8 SW7 SW6 SW5 SW4 SW3 SW2 SW1 Adresse DMX

0	1	0	0	0	0	0	0	1	28
1	0	0	0	0	0	0	0	2	56

0 : commutateur DIP en position OFF. 1 : commutateur DIP en position ON.

Exemple : Pour régler l'adresse DMX 10, mettez les commutateurs 2 et 4 en position ON, tous les autres en position OFF. L'adresse de démarrage DMX la plus élevée possible est 511 (tous les commutateurs DIP en position ON).

Le commutateur DIP 10 n'a aucune fonction.

Occupation des canaux DMX

Canal Valeur Fonction
1 Réglage de la quantité de brouillard

AF-40 DMX

8 Données techniques

Puissance de la résistance de chauffage400 W
Expulsion de brouillard	env. 85 m3/min
Volume du réservoir 1,25 l
Temps de chauffeenv. 5 min
Alimentation	230 V ~50 Hz
Fusible 5 mm×× 20 mm, 3,15 A, 250 V, rapide
Puissance consommée 400 W
Dimensions (l × H × P) 280 mm × 190 mm × 150 mm
Poids 2,1 kg

9 Câbles et connecteurs

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.

Connexions DMX

Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.

1 Terre (blindage)

2 Signal inverse, (DMX-, point froid)

Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :

Symptôme Remède
L’appareil ne fonctionne pas Vérifiez le branchement électrique et le disjoncteur principal.
L’appareil n’expulse pas de brouillard	1. Vérifiez le niveau de remplissage du liquide à brouillard.
	2. Arrêtez l’appareil et vérifiez le débit du tuyau menant au réservoir.
Aucune réaction sur le contrôleur DMX 1. Vérifiez le réglage des adresses et la polarité DMX.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

AF-40 DMX

th·mann MUSIC IS OUR PASSION

11 Nettoyage

REMARQUE!

Risque de dommages liés à l'utilisation d'un liquide de nettoyage inapproprié.

Des liquides de nettoyage non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.

Utilisez uniquement les liquides de nettoyage indiqués sur le site www.thomann.de et observez les notices d'utilisation.

Démarche

Nettoyez l'appareil toutes les 30 heures ou lorsque l'appareil n'a pas été utilisé pendant une période prolongée.

1. Vérifiez que l'appareil est en arrêt, qu'il est débranché du réseau électrique et complètement refroidi.
2. Mettez l'appareil dans un endroit bien aéré.

3. Insérez le tuyau d'aspiration de la machine à brouillard dans le flacon de liquide de nettoyage.

4. Branchez l'appareil sur le réseau électrique.

5. Attendez jusqu'à ce que la température de fonctionnement nécessaire soit atteinte.
6. Maintenez le bouton sur la télécommande enfoncé et générez du brouillard pendant environ 20 secondes.
7. Remettez le tuyau d'aspiration dans le réservoir du liquide à brouillard et générez à nouveau du brouillard pendant 20 secondes. Ceci rince les tuyaux.

→ Le nettoyage est terminé.

AF-40 DMX

th·mann MUSIC IS OUR PASSION

12 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appa-reil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

machine à fumée

Remarques

AF-40 DMX

th·mann MUSIC IS OUR PASSION

Remarques

th·mann MUSIC IS OUR PASSION

machine à fumée

Solid olive green background with no visible text, symbols, or patterns
