MODE D'EMPLOI SF1000 MKII Stairville
SF-1000 MKII machine à brouillard
Musikhaus Thomann
Thomann GmbH
1.1 Informations complémentaires 5
1.2 Conventions typographiques 6
1.3 Symboles et mots-indicateurs 7
2 Consignes de sécurité 11
3 Performances 21
4 Installation 22
5 Connexions et éléments de commande 23
6 Utilisation 30
7 Données techniques 34
8 Dépannage 35
9 Nettoyage 36
10 Protection de I'environnement 38
SF-1000 MKII
th·mann MUSIC IS OUR PASSION

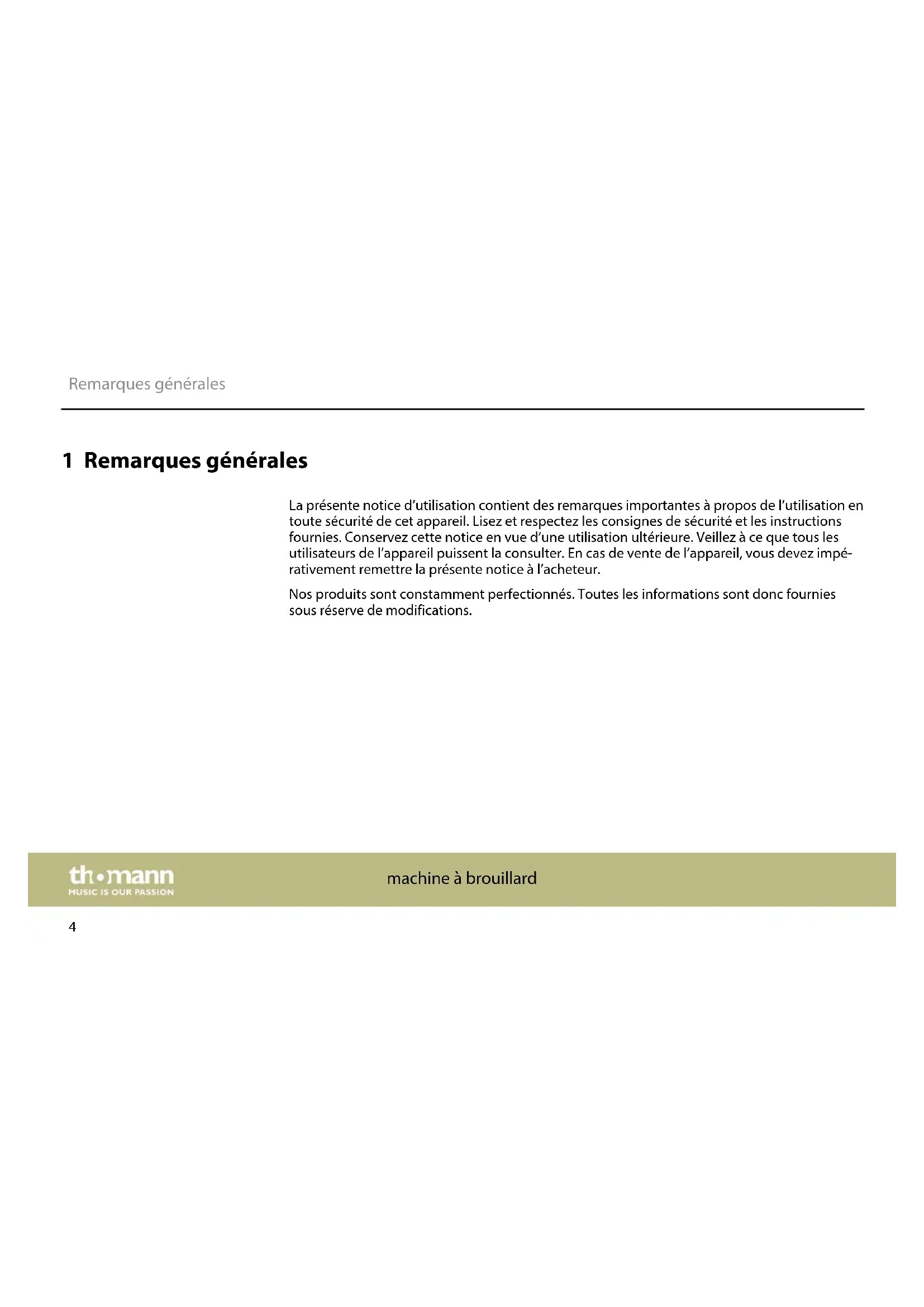

1 Remarques générales
La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous nevez impérativement remettre la présente notice à l'acheteur.
Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications.
machine à brouillard
1.1 Informations complémentaires
Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:
| Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. | |
| Recherche par mot-clé | Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousinteressent. |
| Guides en ligne | Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques. |
| Conseils personnalisés | Pour obtenir des conseils, veuillezcontacter notre hotline technique. |
| Service | Si vous avezdés problèmes avec l'appareil, notre service clients sera heures de vous aider. |
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
1.2 Conventions typographiques
Cette notice d'utilisation utilise les conventions typographiques suivantes :
Inscriptions
Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italieque.
Examples: bouton [VOLUME], touche [Mono].
Références croisées
Les références à d'autres endroits dans cette notice d'utilisation sont identifiées par une flèche et le numéro de page spécifique. Dans la version électronique de cette notice d'utilisation, vous pouvez cliquer sur la référence croisée pour acceder directement à l'emplacement spécifique.
Exemple : Voir 念 «Références croisées » à la page 6.
machine à brouillard
1.3 Symboles et mots-indicateurs
Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
Terme générique Signification
| DANGER! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. | |
| AVERTISSEMENT! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. | |
| ATTENTION! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée. | |
| REMARQUE! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée. |
machine à brouillard
Symbole d'avertissement Type de danger
Avertissement en cas de tension électrique dangereuse.
Avertissement en cas de substances inflammables.
Avertissement en cas de surface brûlante.
Avertissement en cas de charge suspendue.
Avertissement en cas de substances nuisibles à la santé ou irritantes.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
Symbole d'avertissement Type de danger
Avertissement en cas d'emplacement dangereux.
machine à brouillard
2 Consignes de sécurité
Utilisation conforme
Cet apparéil est destiné à générer du brouillard artificiel par l'évaporation du liquide à brouillard. Utilisez l' apparéil uniquement selon l'utilisation prévue, celle que déscribe dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages résultat d'une utilisation non conforme.
L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requis. Toutes les autres personnes sont uniquement autorises à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
Sécurité
DANGER!
Dangers pour les enfants
Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages. Ils ne doivent pas se trouver à proximé de bébés ou de jeunes enfants. Danger d'étouffement!
Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pouraient avaler les pièces et s'étouffer.
Ne laissez jamais des enfants seuls utiliser des apparêls électriques.
machine à brouillard
DANGER!
Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil
Des pieces sous haute tension sont installées à l'intérieur de l'appareil.
Ne démontré jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur.
N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommages.
DANGER!
Décharge électrique due à un court-circuit
Ne modifies ni le cable d'alimentation ni la fiche electrique. En cas de non-respect, il y a risque de décharge electrique et danger d'incendie et de mort. En cas de doute, veuillez contacter vous electricien/agree.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
AVERTISSEMENT!
Danger de brûlure par des liquides inflammables
L'utilisation des liquides inflammables dans cet apparéil peut cause des brûlures graves et des dommages matériels.
Utilissez toujours des liquides pour machine à brouillard agréés. Ne verse jamais des liquides inflammables dans le réservoir de l'appareil.
AVERTISSEMENT!
Danger de brûlures
Le brouillard produit est brûlant lorsqu'il quitte la buse à brouillard et peut provoquer des brûlures. Des gouttes de liquide brûlant peuvent sporadiquement s'échéffer de la buse.
Les personnes et objets doivent se couvert à une distance minimale de cinquante centimètres de la buse à brouillard.
Ne touche pas la buse à brouillard pendant et après l'utilisation. Elle devient très chaude et peut provoquer des brûlures, même plusieurs heures après avoir étéint l'appareil.
machine à brouillard
AVERTISSEMENT!
Danger de glissement du à l'eau de condensation
Les machines à brouillard peuvent produit de la condensation. N'orientez pas la buse à brouillard vers le sol. Les sols et surfaces peuventvenir glissants en présence de brouillard condensé.
Assurez-vous régulierement que les sols ne doivent aucun danger de glissement et essuyez-les le cas échéant.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
AVERTISSEMENT!
Danger pour la santé durant la manipulation du liquide pour machine à brouillard
Le liquide pour machine à brouillard contient des glycols conformes aux consignes pour les denrées alimentaires. L'ingestion du liquide comporte toute fois des risques pour la santé.
Ne provoquez pas de vomissements. Consultez immidiatement un medecin. Conservez le liquide pour machine à brouillard à un emplacement sur. En cas de contact du liquide pour machine à brouillard avec les yeux, rincez-les abondament à l'eau.
machine à brouillard
ATTENTION!
Risque de problèmes respiratoires
La sécurité de l'appareil est uniquement garantie en liaison avec le liquide pour machine à brouillard agreé. Des gaz toxiques peuvent se former en cas d'utilisation autres liquides. Toute demande d'indemnisation est exclue pour les préduces résultat de l'utilisation de liquides non agreés.
Ne produitez pas de brouillard dans les zones mal aérées ou fermées.
N'exposez pas les personnes ayant des problèmes de santé (par ex. troubles respiratoires liés à des allergies, asthme) au brouillard artificiel.
REMARQUE!
Risqued'incendie
Ne recouvre jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes hues.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
REMARQUE!
Conditions d'utilisation
L'appareil est concu pour une utilisation en interieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.
REMARQUE!
Alimentation électrique
Avant de raccorder l'appareil, contrôle si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquérait d'être blessé.
Lorsqu'un orage s'annonce ou que l'appareil ne doit pas etre utilisependant une période prolongee, debranchez-le du secteur afin de reduire le risque de decharge electrique ou d'incendie.
machine à brouillard
REMARQUE!
Formation possible de taches
Le plastifant contenu dans les pieds en caoutchouc de ce produit peut eventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas.
En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feetre ou un tapis.
Remarques basiques relatives à un fonctionnement sur des machines à brouillard et machines à fumée
L'appareil a ete concu pour une utilisation professionnelle dans la technique evenementielle et fonctionne de maniere sure en cas d'utilisation conforme. Tenez compte des remarques suivantes:
Observe tous les avertissements disponibles dans cette notice d'utilisation.
Ne laisses jamais l'appareil fonctionner sans surveillance.
L'appareil n'est pas prévu pour une utilisation domestique ou comme jouet pour les enfants.
Posez l'appareil sur une surface stable, refractaire, au moins deux fois plus grande que l'appareil.
Respectez une distance de sécurité de 1 m avec les matériaux combustibles.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
L'appareil n'est pas adapté à un montage en suspension (ce que l'on appelle « mode suspendu »).
Veillez durant le fonctionnement à ce que la visibilité dans la piece ne chute pas en dessous de 2 m env., pour que toutes les personnes dans la piece puissant encore s'orienter de manière sure.
Le brouillard ou la fumée produit par l'appareil peut faire se déclencher les détecteurs de fumée.
machine à brouillard
3 Performances
Cette machine à brouillard convient aux clubs, bars, discothèques et scènes.
\section*{Caracteristiques particulières de l'appareil :}
Télécommande fournie
Utilisation mobile possible
Grand réservoir de liquide à brouillard
Temps de chauffe court
Fonction minuterie et intervalles
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
4 Installation
Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.
AVERTISSEMENT!
Risque de blessures par la chute de l'appareil
Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un cable de retenue ou une chaîne de sécurité.
Vous pouvez monter cet apparéil au mur, au plafond ou l'installer au sol. L'inclinaison de l' apparéil en fonctionnement ne doit pas dépasser 15^ . Assurez-vous de bien laisser un espace libre de 20 cm au-dessus et à cotoé de l' apparéil.
machine à brouillard
5 Connexions et éléments de commande

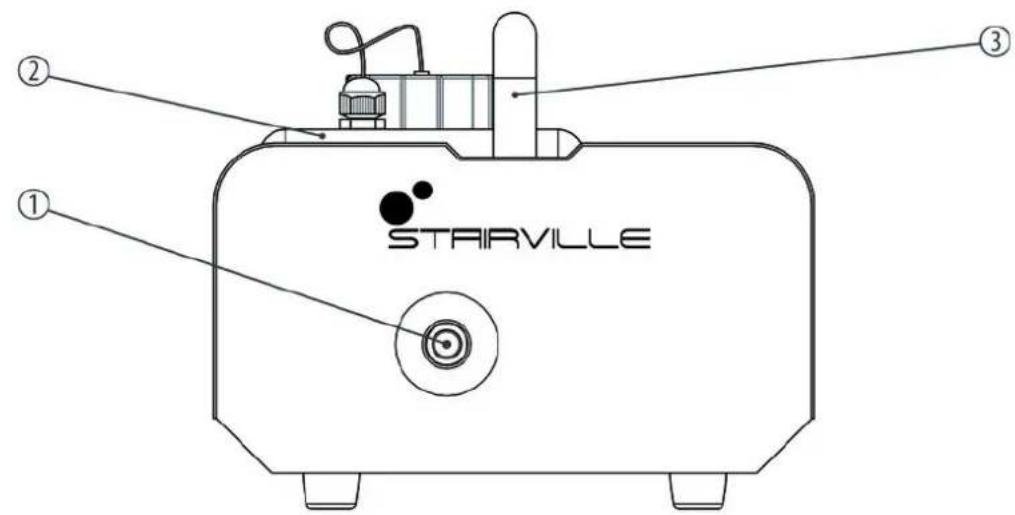

Face avant
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
Connexions et éléments de commande
1 Buse à brouillard.
2 Reservoir du liquide à brouillard avec bouchon à vis.
3 Poignée.
machine à brouillard

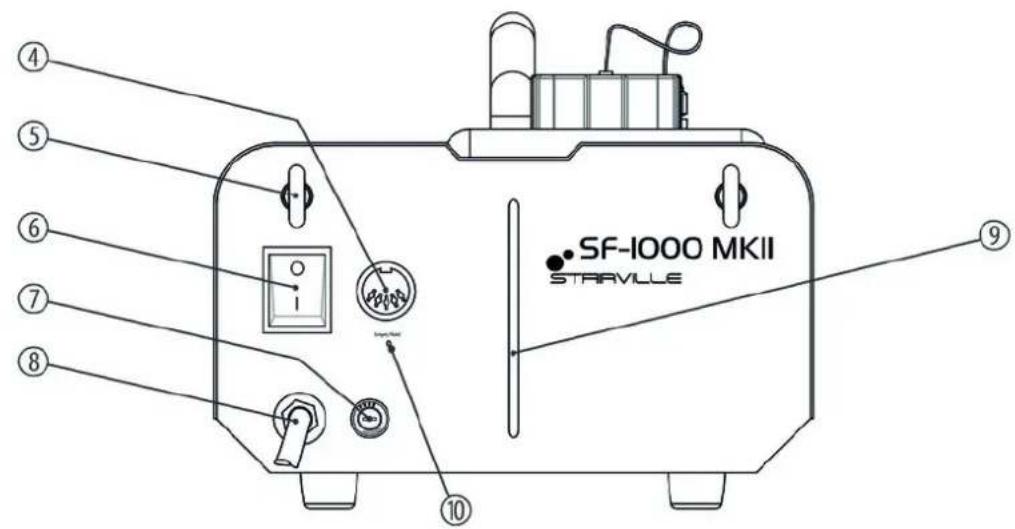

Arrière
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
4 Connexion pour la télécommande.
5 Cillet pour une corde de sécurité.
6 Interrupteur principal. Il met l'appareil sous et hors tension.
7 Porte-fusible.
8 Cable d'alimentation.
9 Indicateur de niveau du liquide à brouillard.
10 Indicateur a LED. Cette LED sallume en rouge lorsqu'il n'y a plus de liquide a brouillard dans le reservoir.
machine à brouillard

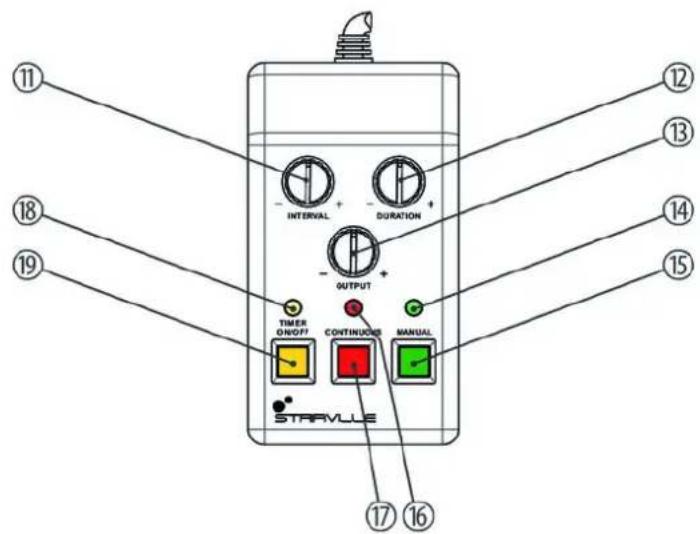

Telecommande
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
11 [INTERVAL]
Ce bouton vous permet de régler l'intervalle entre deux jets de brouillard.
12 [DURATION]
Ce bouton vous permet de régler la durée du brouillard.
13 [OUTPUT]
Ce bouton vous permet de régler le volume du brouillard.
14 La LED témoin verte indique que l'appareil a atteint la température de fonctionnement nécessaire pour la génération de brouillard.
15 [MANUAL]
Ce bouton vous permet de regler les jets de brouillard manuellement. Tant que vous maintainez le bouton appuyé, la machine génére du brouillard.
16 La LED de contrôle rouge est allumée lorsque l'appareil est pré à l'utilisation après la mise en service.
17 [CONTINUOUS]
A l'aide de ce bouton, vous générez un jet de brouillard séparé. La durée et la quantité du brouillard sont régées par les régulateurs [DURATION] et [VOLUME].
machine à brouillard
18 La LED tímoin jaune indique que la fonction timer est active.
19 [TIMER ON | OFF]
À l'aide de ce bouton, vous pouvez activer ou désactiver la fonction Timer.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
6 Utilisation
Remplissage de l'appareil
REMARQUE!
Risque de dommages liés à l'utilisation d'un liquide à brouillard inapproprié.
Des liquides non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.
Utilisez uniquement les liquides à brouillard indiqués sur le site www.thomann.de et observez les notices d'utilisation.
Tout d'abord, veiliez à ce que l'appareil soit mis hors tension.
Ouvrez le bouchon à vis du réservoir et replisssez le liquide à brouillard. Veillez à ne pas renverser de liquide à brouillard et qu'il ne penètre à l'intérieur de l'appareil. Le moyen le plus simple est d'utiliser un entonnoir. Le réservoir contient 2 litres.
Refermez le bouchon à vis et mettez l'appareil en marche pour remetre le capteur du niveau.
machine à brouillard
Mise en marche de l'appareil
REMARQUE!
Risqued'incendie
Ne laissez jamais l'appareil sans surveillance lorsqu'il est allumé.
Veillez a raccorder la telecommande.
Branchez l'appareil sur le réseau électrique et mettez l'appareil sous tension avec l'interrupteur principal à l'arrière de l'appareil. Les LED témoin rouges sur la télécommande s'allument et indique que l'appareil est immédiatement pré à fonctionner après 4 minutes.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
Protection contre la marche à sec
Un circuit de protection electronique eteint la pompe par telecommande dans le mode de fonctionnement manuel lorsque le réservoir de liquide et le tuyau sont vides.
Si le circuit de protection se déclenché, le liquide à brouillard se remplit et activez le circuit de protection comme suit :
Placez tous les boutons de la télécommande sur zéro.
- Arretez l'appareil avec l'interrupteur principal.
Appuyez sur la touche [CONTINUOUS] de la télécommande.
- Mettez l'appareil sous tension avec l'interrupteur principal.
Tournez le bouton [OUTPUT] de la télécommande jusqu'en butée et attendez jusqu'à ce que le tuyau s'est rempli et l'appareil expulse du brouillard de façon continue.
La fonction pour les expulsions individuelles ([MANUAL]) est à nouveau disponible. Réglez les boutons de la télécommande comme vous le souhaitez.
Si l'appareil n'expulse pas du brouillard, repetez les etapes indiquées ci-dessus.
machine à brouillard
Modes de fonctionnement
L'appareil supporte les modes de fonctionnement suivants que vous pouvez selectionner à l'aide de la télécommande :
Mode manuel
En ce mode, tant que vous maintenez le bouton [MANUAL] enforcé du brouillard est général. Le mode „Fonctionnement programme" est supprimé.
Fonctionnement programme
Dans ce mode, l'appareil produit le brouillard à des intervalles de temps fixés par le régulator [INTERVAL]. La durée de brouillard est réglement en utilisant le curseur [DURATION].
Appuyez sur l'interrupteur [TIMER] pour activer ou désactiver ce mode de fonctionnement. La LED tímoin jaune est allumée quand la fonction timer est active.
Mise hors service de I'appareil
Arrétez l'appareil avec l'interrupteur principal. Transportez l'appareil seulement après complèt refroidissement. Pour éviter que le liquide à brouillard s'écoule lors du transport, vous devriez transporter l'appareil seulement avec le réservoir vide.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
7 Données techniques
| Puisance consommée max. 1 200 W | |
| Expulsion de brouillard | env. 275 m³/min |
| Volume du réserve env. 2 l | |
| Temps de chauffe env. 4 min | |
| Alimentation | 230 V ~50 Hz |
| Fusible 5 mm × 20 mm, 6 A, 250 V, rapide | |
| Dimensions (I × H × P) 220 mm × 182 mm × 375 mm | |
| Poids 5 kg |
machine à brouillard
8 Dépannage
Nous mentionnons ci-après quelques problèmes susceptibles de se produit en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :
| Symptôme Remède | |
| L'appareil ne fonctionne pas Vérifiez le branchement électrique et le disjoncteur principal. | |
| L'appareil n'expulse pas de brouillard 1. Vérifiez le | niveau de replissage du liquide à brouillard. |
| 2. Vérifiez la connexion de la télécommande. | |
| 3. Arrêtez l'appareil et vérifie le débit du tuyau menant au réservoir. | |
| 4. Contrôlez si le circuit de protection électrique a été réinitialisé après un déclenchement, voir « Protection contre la marche à sec » à la page 32. | |
Si vous ne réussisse pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouvez les coordonnées de contact sur le site www.thomann.de.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
9 Nettoyage
REMARQUE!
Risque de dommages liés à l'utilisation d'un liquide de nettoyage inapproprié.
Des liquides de nettoyage non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.
Utilisez uniquement les liquides de nettoyage indiqués sur le site www.thomann.de et observez les notices d'utilisation.
Démarche
Nettoyez l'appareil toutes les 30 heures ou lorsque l'appareil n'a pas eteutilisependant une periode prolongee.
- Vérifiez que l'appareil est en arrêt, qu'il est débranché du réseau électrique et complètement refroidi.
- Mettez l'appareil dans un endroit bien aéré.
- Insérez le tuyau d'aspiration de la machine à brouillard dans le flacon de liquide de nettoyage.
machine à brouillard
- Branchez l'appareil sur le réseau électrique et mettez l'appareil sous tension avec l'interrupteur principal.
- Attendez jusqu'à ce que la température de fonctionnement nécessaire soit atteinte.
- Commutez l'appareil sur le fonctionnement en continu et générez du brouillard pendant environ 20 secondes.
- Remettez le tuyau d'aspiration dans le réservoir du liquide à brouillard et générez à nouveau du brouillard pendant 20 secondes. Ceci rince les tuyaux.
Le nettoyage est terminé.
Grilles d'aération
Les grilles d'airation de l'appareil doivent être nettoyées regulièrement pour éliminer poussière et salissures. Avant le nettoyage, mettez l'appareil hors tension et débranchez les appareils électriques du secteur. Pour le nettoyage, utilisez un chiffon non pelucheux et humidifié d'eau. N'employez jamais d'alcool ou de solvant pour le nettoyage.
SF-1000 MKII
th·mann MUSIC IS OUR PASSION
10 Protection de l'environnement
Recyclage des emballages
Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages.
Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.
Recyclage de votre ancien apparreil
Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.
Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
machine à brouillard
