Caractéristiques techniques	Récepteur sans fil pour appareils photo Nikon, compatible avec les systèmes de déclenchement à distance.
Utilisation	Permet de déclencher l'appareil photo à distance, idéal pour la photographie de paysage, de portrait et de studio.
Maintenance et réparation	Nettoyer régulièrement avec un chiffon doux. En cas de dysfonctionnement, consulter un technicien agréé Nikon.
Sécurité	Éviter l'exposition à l'eau et à des températures extrêmes. Ne pas démonter le produit.
Informations générales	Vérifier la compatibilité avec votre modèle d'appareil photo Nikon avant l'achat. Garantie constructeur disponible.

FOIRE AUX QUESTIONS - WRR11b NIKON

Qu'est-ce que le NIKON WRR11b ?

Le NIKON WRR11b est un récepteur sans fil conçu pour synchroniser les flashs et les appareils photo NIKON, permettant une utilisation flexible et créative de l'éclairage.

Comment connecter le NIKON WRR11b à mon appareil photo ?

Pour connecter le NIKON WRR11b à votre appareil photo, insérez le récepteur dans la prise d'accessoire de votre appareil photo, puis allumez les deux appareils et suivez les instructions de synchronisation fournies dans le manuel d'utilisation.

Que faire si le NIKON WRR11b ne s'allume pas ?

Vérifiez que les piles sont correctement insérées et chargées. Si le problème persiste, essayez de remplacer les piles par des neuves ou consultez le manuel pour d'autres solutions.

Comment régler la portée de transmission du NIKON WRR11b ?

La portée de transmission est généralement automatique. Assurez-vous que le récepteur et l'émetteur sont sur le même canal. Pour plus de détails, référez-vous au manuel d'utilisation.

Le NIKON WRR11b est-il compatible avec tous les appareils photo NIKON ?

Le NIKON WRR11b est compatible avec de nombreux modèles d'appareils photo NIKON, mais il est recommandé de vérifier la liste de compatibilité dans le manuel d'utilisation ou sur le site officiel de NIKON.

Comment mettre à jour le firmware du NIKON WRR11b ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site de NIKON, puis suivez les instructions fournies pour l'installation via un ordinateur.

Que faire si le NIKON WRR11b ne déclenche pas le flash ?

Assurez-vous que le flash est correctement monté et allumé. Vérifiez également la connexion entre le récepteur et l'appareil photo. Si le problème persiste, consultez le manuel pour des solutions supplémentaires.

Où puis-je trouver le manuel d'utilisation du NIKON WRR11b ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de NIKON dans la section support ou assistance.

MODE D'EMPLOI WRR11b NIKON

Télécommande radio sans fil

• Lisez ce manuel attentivement avant d'utiliser le produit.
• Pour utiliser correctement le produit, veuillez dire la section « Pour votre sécurité » (page ix).
• Àprous avoir lu ce manuel, rangez-le dans un endroit facilement accessible pour vous y référer ultérieurement.

Que peut faire la WR-R11a/WR-R11b ?

La WR-R11a/WR-R11b peut être utilisée en association avec d'autres péripériques pour contrôle des apparêls photo ou des flashes. Elle permet également de déclencher plusieurs apparêls photo simultanément.

Déclenchement à distance avec la WR-T10

L'émetteur sans fil WR-T10 permet de déclencher un apparéil photo sur lequel une WR-R11a/WR-R11b est fixée (8).

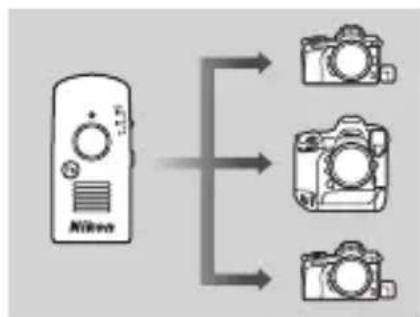

Déclenchement simultané avec la WR-T10

Fixez des WR-R11a/WR-R11b sur plusieurs apparciels photo et appuyez sur le déclencheur de la WR-T10 pour déclencher tous les apparciels photosimultanément (11).

Que peut faire la WR-R11a/WR-R11b?

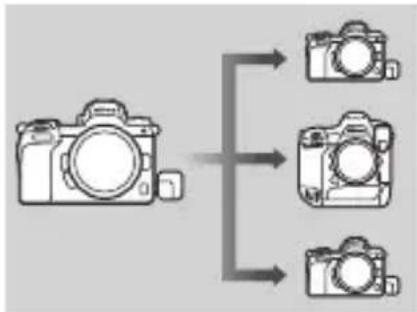

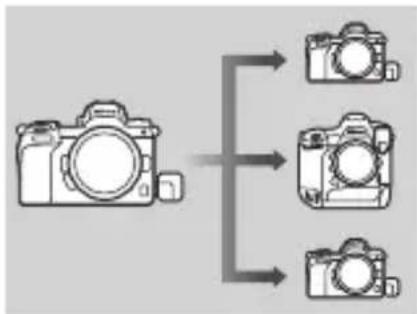

III Déclenchement synchronisé avec la WR-R11a/WR-R11b

Fixez des WR-R11a/WR-R11b sur plusieurs apparéils photo pour permettre un déclenchement synchronisé contrôle par un seul apparéil (13).

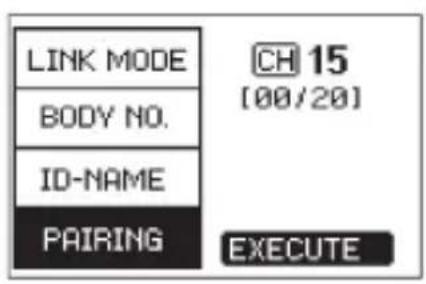

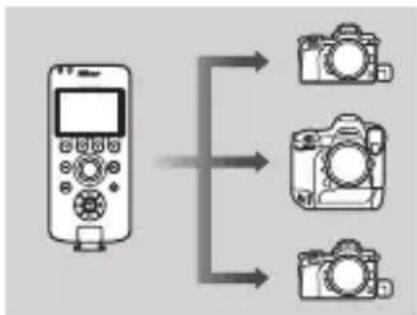

Utilisation de la WR-R11a/WR-R11b avec des télécommandes radio sans fil WR-1

Associee a une telecommande radiosans fil WR-1, la WR-R11a/WR-R11b peut etre utilise pour l'intervalometre (l'appareil photo prend automatiquement un nombre donne de photos selon des intervalles prededfinis),

pour les poses longues et pour le déclenchement simultané et synchronisé (18).

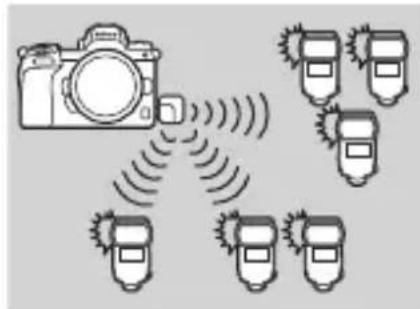

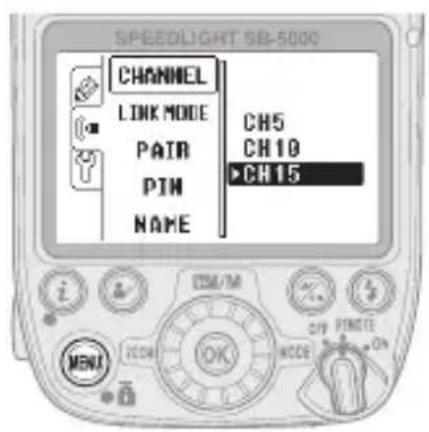

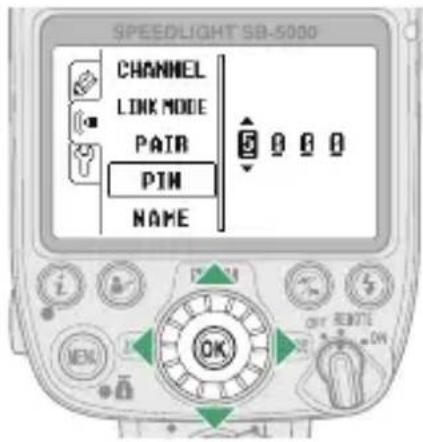

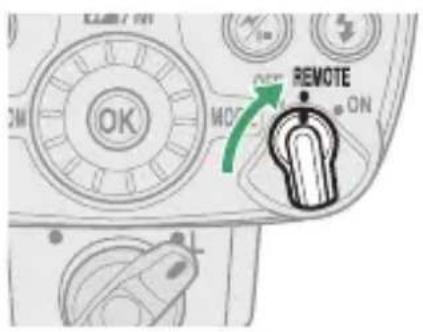

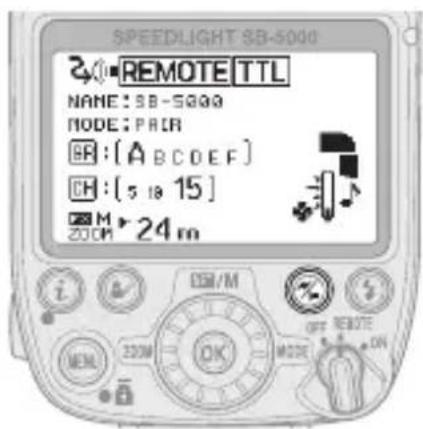

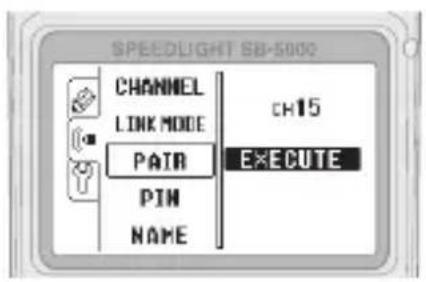

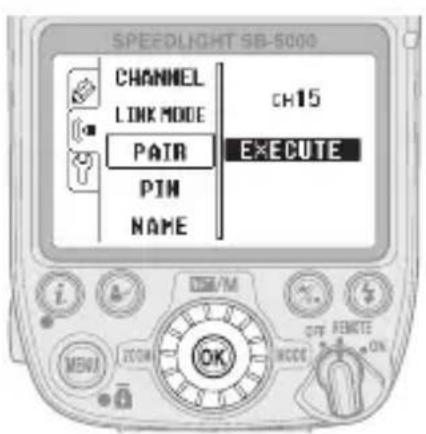

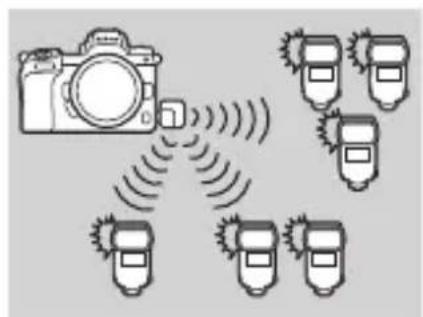

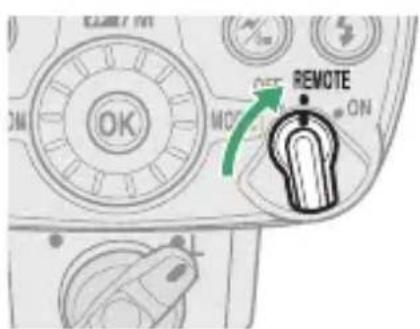

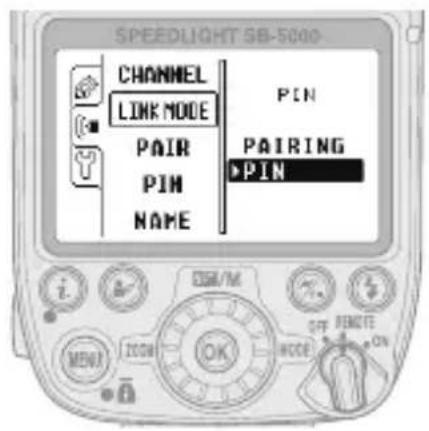

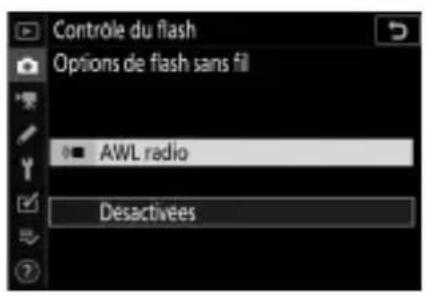

Utilisation de la WR-R11a/WR-R11b avec des flashes SB-5000

Contrôlez des flashes à distance via des signaux radio (AWL radio). Il est possible de modifier les réglages des flashes SB-5000, notamment leur mode de contrôle et leur intensité, depuis l'appareil photo (24).

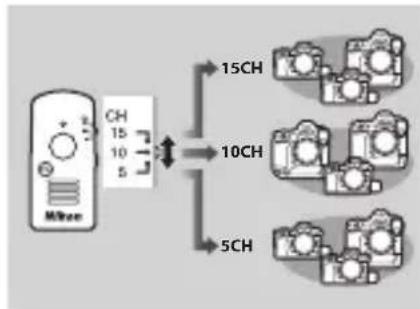

III Contrôle des péripériques sur différents canaux

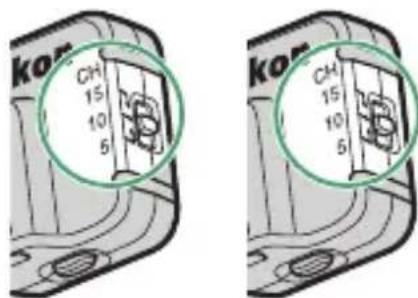

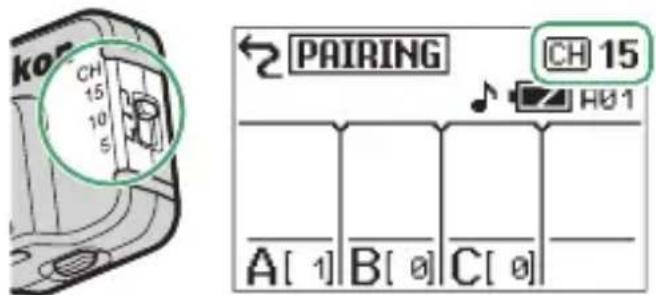

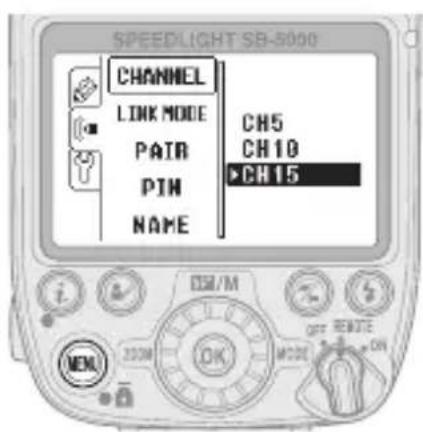

La WR-R11a/WR-R11b prend en charge trois canaux:5, 10 et 15. Il est possible de contrôler séparation des péripériques connectés via différents canaux en changeant simplement de canal (34).

Accessoires fournis

Ce manuel part du principe que vous WR-R11a ou WR-R11b est fournie en kit avec l'achat d'une WR-T10. Les accessoires fournis différé selon qu'ils fassent ou non partie d'un kit. Contactez votre revendeur si vous constatéz qu'il manque quelque chose.

L'achat comprend Accessoires fournis
Une WR-R11a et une WR-T10	Dragonne pour WR-R11a ou WR-R11b Dragonne pour WR-T10 Pile au lithium CR2032 3 V*
Une WR-R11b et une WR-T10	Étui Manuel d'utilisation Garantie
Une WR-R11a	Dragonne pour WR-R11a ou WR-R11b Étui
Une WR-R11b	Manuel d'utilisation Garantie

• Retirez le feuillet isolant de la WR-T10 avant la première utilisation.

À propos de ce manuel

Une WR-T10 (émetteur) peut être utilisée pour télécommander sans fil un apparéil photo Nikon compatible sur lequel une WR-R11a/WR-R11b (émetteur-recepteur) est fixée. La WR-R11a/WR-R11b peut également être utilisée en association avec une télécommande radio sans fil WR-1 ou pour radiocommander des flashes SB-5000. Avant d'utiliser ce produit, veuillez direc Manuel de referrerce attentivement. Vous devrez également consulter le manuel de l' apparéil photo.

La WR-R11a est destinée aux apparciels photo dotés d'une prise télécommande à dix broches, la WR-R11b aux apparciels photo dotés d'une prise pour accessoires.

III Symboles

Les symboles suivants sont utilisés dans ce manuel. Servez-vous en pour couver les informations recherchées.

√	Cette icône signale les remarques. Il s'agit d'informations à生存 impératifement avant d'utiliser ce produit.
	Cette icône signale les conseils. Il s'agit d'informations supplémentaires qui peuvent s'avérer utiles lors de l'utilisation de ce produit.
	Cette icône signale les références à d'autres sections de ce manuel.

Pour votre sécurité

« Pour votre sécurité » comporte des consignes de sécurité importantes. Veillez à les dire avant d'utiliser le produit. Pour en savoir plus, reportez-vous à « Pour votre sécurité » (« ix).

Table des matieres

Que peut faire la WR-R11a/WR-R11b ?............ii
Accessoires fournis .
A propos de ce manuel. vi
Pour votre sécurité ix

Données en matière de réglementation sur les apparêils sans fil xiii

Mentions legales. xvi

Pour commencer 1

Descriptif de la télécommande 1

Fixation de la WR-R11a/WR-R11b (émetteur-recepteur)......... 5

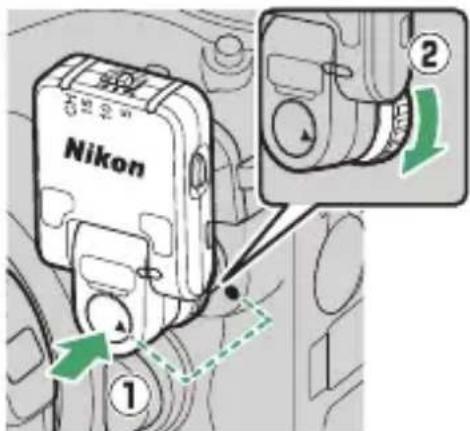

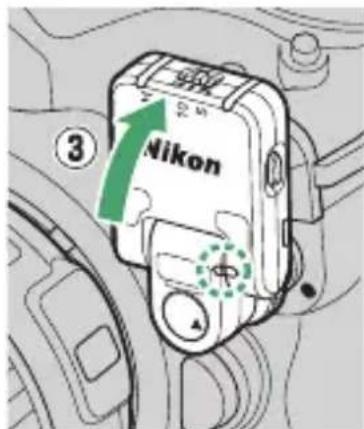

Fixation de la WR-R11a. 5

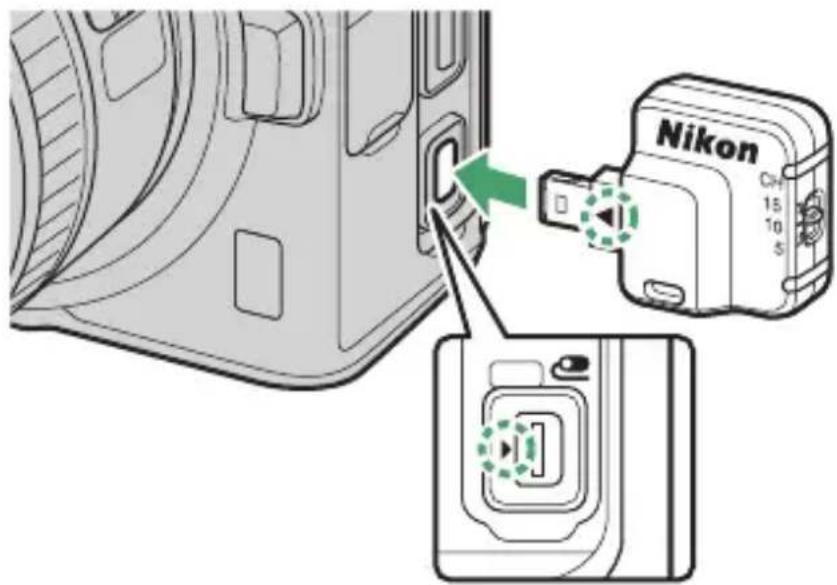

Fixation de la WR-R11b 6

Utilisation de la WR-R11a/WR-R11b avec la WR-T10 : fonctionnement de base 8

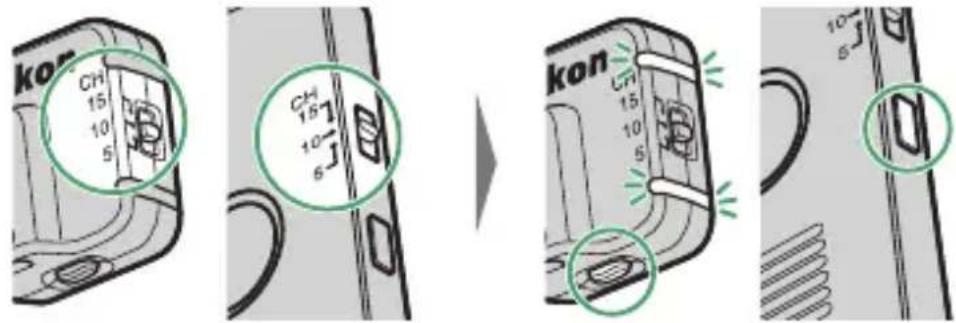

Association de la WR-R11a/WR-R11b et de la WR-T10. 8

Prise de vue 10

Utilisation avancée 11

Applications des WR-R11a/WR-R11b et WR-T10 11

Déclenchement simultané avec la WR-T10 11

Déclenchement synchronisé avec la WR-R11a/WR-R11b. 13

Utilisation de la WR-R11a/WR-R11b avec d'autres périphériques 18

Utilisation de la WR-R11a/WR-R11b avec des télécommandes radio sans fil WR-1 18

Utilisation de la WR-R11a/WR-R11b avec des flashes SB-5000 24

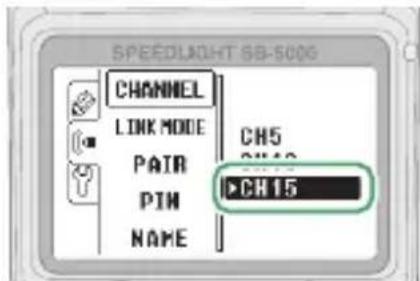

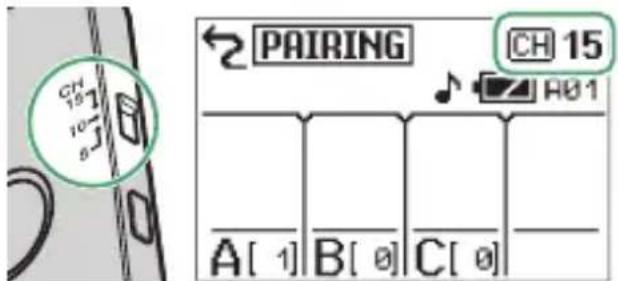

Selection du canal 34

Remarques techniques 35

DEL d'etat. 35

WR-R11a/WR-R11b 35

WR-T10. 39

Caracteristiques 40

Télécommande radio sans fil WR-R11a/WR-R11b. 40

Télécommande radio sans fil WR-T10. 41

Pour votre sécurité

Afin d'éviter de provoquer des dommages matériels ou de vous blesser ou de blesser un tiers, lisez intégralement « Pour votre sécurité » avant d'utiliser ce produit.

Conservez ces consignes de sécurité dans un endroit facilement accessible à tous ceux qui pourraient se servir de ce produit.

DANGER: le non-respect des consignes indiquées par cette icône expose à un danger de mort ou à de graves blessures.
AVERTISSEMENT: le non-respect des consignes indiquées par cette icône peut vous exposer à un danger de mort ou à de graves blessures.
ATTENTION: le non-respect des consignes indiquées par cette icône peut vous exposer à des blessures ou provoquer des dommages matériels.

AVENTISSEMENT

N'utilisez pas ce produit en marchant ou en conduisant un vehicule.
Le non-respect de cette consigne peut provoquer des accidents ou d'autres blessures.

Ne démontez pas ou ne modifiez pas ce produit.

Ne touche pas les composants internes qui sont exposés suite à une chute ou à un autre accident.

Le non-respect de ces consignes peut provoquer un choc électrique ou d'autres blessures.

Si vous observez des anomalies provenant du produit comme de la fumée, de la chaleur ou des odeurs inhabituelles, retirez immédiatement les accumulateurs/piles ou débranchez immédiatement la source d'alimentation.

Continuer d'utiliser le matériel risque de provoquer un incendie, des brûlures ou d'autres blessures.

Gardez vous matériel au sec.

Ne le manipulez pas avec les mains mouillées.

Le non-respect de ces consignes de sécurité peut provoquer un incendie ou un choc électrique.

N'utilise pas ce produit en présence de poussières ou de gaz inflammables comme du propane, de l'essence ou des aérosols.

Le non-respect de cette consigne peut provoquer une explosion ou un incendie.

Conserve ce produit hors de portée des enfants.

Le non-respect de cette consigne peut provoquer des blessures ou le dysfonctionnement du produit.

En outre, notez que les petites pieces present un risque d'étouffement.

Si jamais un enfant avalait une piece de ce produit, consultez immédiatement un médecin.

N'enroulez pas la courroie ou d'autres sangles autour de votre cou.

Vous risquez sinon de provoquer des accidents.

N'utilise pas des piles qui ne sont pas conçues spécifique pour ce produit.

Le non-respect de cette consigne peut provoquer un incendie ou un choc électrique.

ATTENTION

Mettez ce produit hors tension lorsque son utilisation est interdite. Désactivez les fonctionnalités sans fil lorsque l'utilisation de matériel sans fil est interdite.

Les radiofréquences émises par ce produit peuvent interférer avec le matériel à bord des avions ou dans les hopitaux ou autres infrastructures Médicales.

Retirez la pile si vous ne prévoyez pas d'utiliser ce produit avant longtemps.

Le non-respect de cette consigne peut provoquer un incendie ou le dysfonctionnement du produit.

Ne laissez pas le produit exposé à des températures excessivement chaudes pendant une période prolongée, comme dans une voiture fermée ou en plein soleil.

Le non-respect de cette consigne peut provoquer un incendie ou le dysfonctionnement du produit.

DANGER (Piles)

Manipuez correctement les piles.

Le non-respect des consignes suivantes peut provoquer la fuite, la surchauffe, la casse ou l'inflammation de la pile:

• N'essayez pas de recharger la pile.
• N'exposez pas les piles aux flammes ni à une chaleur excessive.
• Ne les démonze pas.
• Ne court-circuitez pas les contacts en les touchant avec des colliers, des épingle s à cheveux ou autres objets métalliques.
• N'exposez pas les piles ou les produits dans lesquels elles sont insérées à des chocs physiques importants.

Si du liquide provenant des piles entre en contact avec les yeux, rincez-les abondamment à l'eau claire et consultez immédiatement un médecin.

Si vous attendez trop longtemps, vous risquez d'avoir des lésions oculaires.

AVERTISSEMENT (Piles)

Conserve les piles hors de portée des enfants.

Si jamais un enfant availait une pile, consultez immédiatement un médecin.

N'immergez pas les piles dans l'eau et ne les exposez pas à la pluie.

Le non-respect de cette consigne peut provoquer un incendie ou le dysfonctionnement du produit. Séchez immédiatement le produit avec une serviette ou un objet similaire s'il est mouillé.

Cessez immédiatement toute utilisation si vous remarquez une quelconque modification de la pile, comme une décoloration ou une déformation.

Le non-respect de cette consigne peut provoquer la fuite, la surchauffe, la casse ou l'inflammation de la pile.

Insérez la pile dans le bon sens.

Le non-respect de cette consigne peut provoquer la fuite, la surchauffe, la casse ou l'inflammation de la pile.

Lorsque vous n'avez plus besoin des piles, protégez leurs contacts avec du ruban adhésif.

Les piles risquent de surchauffer, de se casser ou de prendre feu si des objets métalliques touchent leurs contacts.

Si du liquide provenant des piles entre en contact avec la peau ou les vêtements d'une personne, rincez immédiatement et abondament à l'eau claire les parties touchées.

Le non-respect de cette consigne peut provoquer des irritations cutanées.

Données en matière de réglementation sur les apparèils sans fil

L'utilisation d'appareils sans fil peut être interdite dans certains pays ou certaines régions. Consultez un représentant/agréé Nikon avant d'utiliser les fonctions sans fil de ce produit en dehors de son pays d'achat.

- Avis pour les clients résident aux États-Unis et au Canada

Cet apparéil est conforme à la partie 15 de la réglementation FCC et aux CNR d'Innovation, Sciences et Développement économique Canada (ISDE) applicables aux apparéils radio exempts de licence. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne doit pas provoquer d'interférences dangereuses et (2) cet apparéil doit accepter toute interférence reçue, y compris celles susceptibles de produit un dysfonctionnement.

AVERTISSEMENT DE LA FCC

La FCC demande qu'il soit notification à l'utilisateur que tout changement ou modification sur cet apparéil qui n'aurait pas été expressément approuvé par Nikon Corporation peut annuler tout droit à l'utilisateur d'utiliser l'équipement.

Déclaration d'interférences de fréquences radio de la FCC

Remarque: cet équipement a eté testé et trouvé conforme aux limites définies pour les apparèils numériques de Classe B selon la Partie 15 de la réglementation FCC. Ces limites assurent une protection raisonnable contre les interférences dangereuses lorsque le matériel est utilisé en environnement résidentiel. Ce matériel génére, utilise et peut irradier des radiofréquences qui peuvent, en cas d'une installation et d'une utilisation contraires aux instructions, provoquer des interférences néfastes aux communications radio. Cependant, il n'excite aucune garantie que ce matériel ne provoquera pas des interférences dans une installation particulière. Si ce matériel provoque effectivement des interférences préjudiciables à la réception radio ou télévisée, ce qui peut être déterminé en l'allumant et en l'éteignant, il est conseillé d'essayer de corriger ces interférences à l'aide de l'une ou de plusieurs des mesures suivantes:

• Réorientez ou repositionnéz l'antenne de réception.
• Augmentez la distance séparant ce matériel du récepteur.
• Raccordez ce matériel à une prise reliée à un circuit différent de celui où est connecté le récepteur.
• Consultez un revendeur ou un technician radio/télévision spécialisé.

Emplacement

Ce transmetteur ne doit pas etre place au meme endroit que ou utilise en conjunction avec toute autre antenne ou tout autre transmetteur.

Déclaration relative à l'exposition aux fréquences radio de la FCC/ISED

Les preuves scientifiques disponibles ne démontré pas la présence de problèmes de santé associés à l'utilisation de dispositifs sans fil à faible puissance. Cependant, il n'existe pas non plus de préuve que ces dispositifs sans fil à faible puissance sont absolument sûrs. Les dispositifs sans fil à faible puissance émettent de faibles niveaux de fréquence radio de l'ordre d'une micro-onde lorsqu'ils sont utilisés. Alors que de hauts niveaux de fréquences radio peuvent avoir des effets sur la santé (en chauffant les tissus), l'exposition à de faibles niveaux de fréquences radio n'avant pas d'effet de chaleur ne provoque pas d'effet néfaste connu sur la santé. De nombreuses études portant sur les faibles niveaux d'exposition aux fréquences radio n'ont pas détesté d'effets biologiques. Certaines études ont sugéré que certains effets biologiques pouvaient se produit, mais ces conclusions n'ont pas été confirmées par des recherches supplémentaires. Ce produit a été testé et reconnu conforme aux limites d'exposition aux radiations de la FCC/ISED établies pour un environnement non contrôle et est conforme aux directives relatives à l'exposition aux fréquences radio de la FCC et à la RSS-102 des règles d'exposition aux fréquences radio d'ISED. Veuillez consulter le rapport de test SAR disponible sur le site Internet de la FCC.

- Avis pour les clients résident en Europe et dans les pays qui respectent la directive RED

Par la presente, Nikon Corporation déclare que les types de matériel radio WR-T10, WR-R11a et WR-R11b sont conformes à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse suivante:

A propos de ce manuel

• En l'absence d'autorisation préalable, la reproduction ou la distribution des Manuel d'utilisation, Manuel de referencia ou manuels en ligne de ce produit, en tout ou en partie, est strictement interdite.
• Nikon se reserve le droit de modifier l'apparance, les caractéristiques et les performances du produit décrit dans ce manuel sans avis préalable.
• Nikon ne peut être tenu pour responsable des dommages resultant d'erreurs eventuelles continues dans ce manuel.

Exportation

Ce produit est contrôle par les réglementations des exportations américaines (United States Export Administration Regulations, EAR). Il n'est pas nécessaire d'obtenir l'autorisation du gouvernement américain si ce produit doit être exporté vers des pays autres que les pays suivants qui, au moment de la réduction de ce document, sont soumis à un embargo ou à des contrôles particuliers : Cuba, l'Iran, la Corée du nord, le Soudan et la Syrie (liste susceptible de changer).

- Avis pour les clients résidant au Canada

CANICES-3B/NMB-3B

Avis pour les clients en Europe

Ce symbole indique que le matériel électrique etlectronique doit etrejetedans les conteneurs appropriés. Les mentions suivantes s'appliquent uniquement aux utilisateurs situés dans les pays europeens:

• Ce produit doit être jeté dans un point de collecte approprié. Il ne doit pas être jeté avec les déchets menagers.
• Le tri sélectif et le recyclage permettent de préserver les ressources naturelles et d'éviter les conséquences négatives pour la santé humaine et l'environnement, qui peuvent être provoquées par une élimination incorrecte.
• Pour plus d'informations, contactez votre revendeur ou les autorités locales chargeses de la gestion des déchets.

Avis pour les clients en France

LE PRODUIT ET SON EMBALLAGE RELEVENT D'UNE CONSIGNE DE TRI

CONSIGNEPOUVANTVARIERLOCALEMENT WWW.CONSIGNESDETRI.FR

Pour commencer

Descriptif de la télékomande

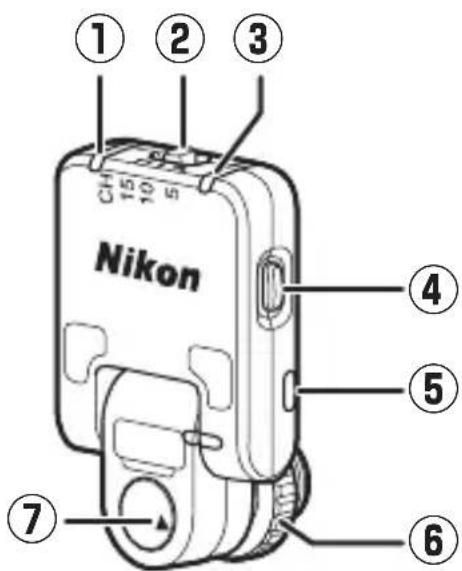

WR-R11a

1 DEL rouge
2 Selecteur de canal
3 DEL verte
4 Commande d'association
5 Eillet pour dragonne
6 Vis de verrouillage
7 Repere de montage (V)

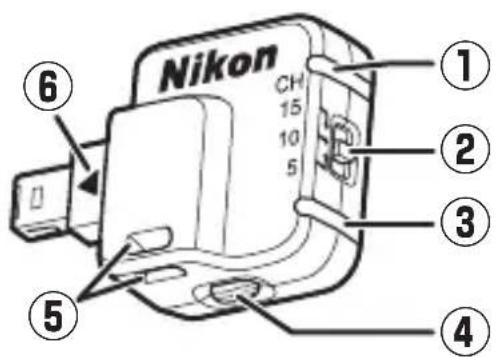

WR-R11b

DEL rouge
2 Selecteur de canal
3 DEL verte
4 Commande d'association
5 Eillet pour dragonne
6 Repere de montage (V)

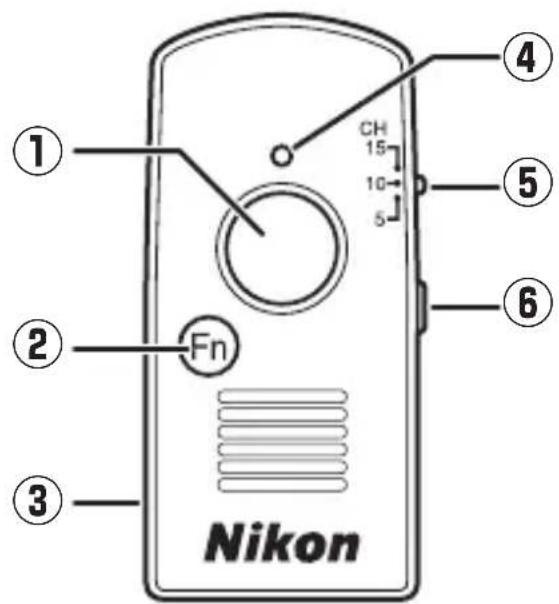

WR-T10

1	Déclencheur
2	Commande Fn
3	Çilet pour dragonne
4	DEL rouge
5	Sélecteur de canal
6	Commande d'association

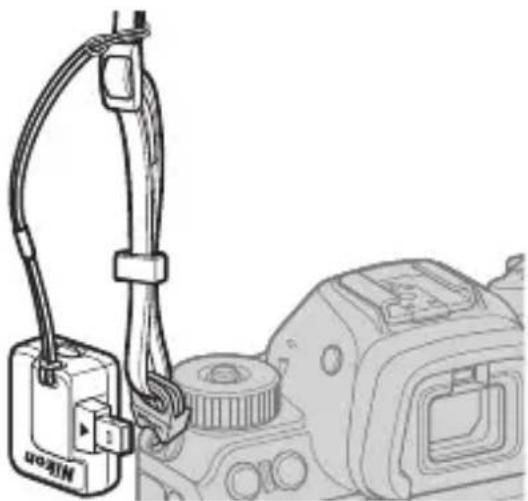

Dragonnes pour les WR-R11a et WR-R11b

Attachez la télécommande à la courroie de l'appareil photo comme indiqué afin d'éviter de la perdre ou de la faire tomber.

Commande Fn de la WR-T10

La fonction effectuée en appuyant sur la commande Fn de la WR-T10 est attribuée par l'appareil photo. Son role varie selon l'appareil photo sur lequel la WR-R11a/WR-R11b est fixée.

• Dans le cas d'appareils photo disposant de rubriques de menu qui contrôle le comportement des commandes Fn des télécommandes radio ([Régler Fn télécommande (WR)], [Régler Fn de la télécommande], [Prise pour accessoire] ou [Télécommande]), cette commande effectue le role attribué dans les menus. Le nom de la rubrique de menu concernée et son emplacement varient selon l'appareil photo.

• Si vous utilisez un D4, D800 ou D800E, veilles à ce que le firmware de l'appareil photo soit à jour.

• Dans le cas des D7100, D5300 et D5200, cette commande effectue le même role que la commande Fn de l'appareil photo.

• Avec tous les autres apparèils photo, elle active la temporisation du mode veille.

Changement des piles au lithium CR2032 3 V

Changez la pile lorsque la DEL de la WR-T10 commence à faibrir. Insérez un ongle derrière le loquet du logement pour pile pour ouvrir ce dernier (①). Veillez à bien insérer la pile dans le bon sens (③).

Fixation de la WR-R11a/WR-R11b (émetteur-recepteur)

Pour utiliser la WR-R11a/WR-R11b, fixez-la sur un apparéil photo compatible.

Avant de fixer la WR-R11a/WR-R11b

• Vérifiez que l'appareil photo est étant avant d'aller plus loin.
• Pour obtenir des informations sur les apparciels photo compatibles avec la WR-R11a/WR-R11b, reportez-vous à « Appareils photo compatibles » dans « Caracteristiques » (40).

Fixation de la WR-R11a

Insérez la WR-R11a dans la prise télécommande à 10 broches de l'appareil photo (①) comme indiqué par les repères de montage situés sur la WR-R11a (▽) et sur l'appareil photo (●) et serrez la vis de verrouillage de la WR-R11a (②).

Alignment des repères de montage

Après avoir fixé la télécommande, orientez-la de sorte que les repères de montage s'alignent comme indiqué (3). Vous risquez sinon d'endommager le produit ou de provoquer son dysfonctionnement.

Fixation de la WR-R11b

Insérez la WR-R11b dans la prise pour accessoires de l'appareil photo comme indiqué par les repères de montage situés sur la WR-R11b (∇) et sur l'appareil photo (▲).

• Lorsque vous fixez la WR-R11a/WR-R11b, Veillez à ce que les connecteurs correspondent et soient dans le bon sens; ne force pas et n'insérez pas les connecteurs de travers. Si vous insérez les connecteurs dans le mauvais sens, vous risquez d'endommager le produit.
• Pour éviter toute utilisation involontaire de l'appareil photo, vérifie que la WR-R11a/WR-R11b est insérée correctement.
• La WR-R11a/WR-R11b ne peut pas etre utiliser avec certains accessoires. Si vous essayez de forcer pour utiliser la telecommande avec un accessoire incompatible, vous risquez d'endommager l'accessoire ou l'appareil photo ou de provoquer leur dysfonctionnement.
• Avec certains apparéils photo argentiques, il peut être nécessaire de tourner la WR-R11a afin d'aligner les repères de montage.

Retrait de la WR-R11a/WR-R11b

• La WR-R11a/WR-R11b peut être retiree de l'appareil photo en efectuant les étapes de fixation dans l'ordre inverse.
• Retirez la WR-R11a/WR-R11b de l'appareil photo lorsque vous ne l'utilise pas. Si vous la laissez en place lorsque vous transportez l'appareil photo dans un sac ou avec la courroie, vous risquez d'endommager l'appareil photo ou la télécommande s'ils sont exposés à une force excessive ou à des vibrations.

Utilisation de la WR-R11a/WR-R11b avec la WR-T10 : fonctionnement de base

Après avoir fixé la WR-R11a/WR-R11b sur l'appareil photo, vous doivent d'associer à la WR-T10 ; vous pourrez ensuite utiliser la WR-T10 pour prendre des photos à distance.

Association de la WR-R11a/WR-R11b et de la WR-T10

Au moment de la commercialisation

La WR-R11a/WR-R11b et la WR-T10 ne sont pas associées au moment de leur commercialisation.

1 Mettez sous tension l'appareil photo sur lequel la WR-R11a/WR-R11b est fixée.

2 Réglez la WR-R11a/WR-R11b et la WR-T10 sur le même canal.

Réglez les选出urs de canal de la WR-R11a/WR-R11b et de la WR-T10 sur le même canal (5, 10 ou 15).

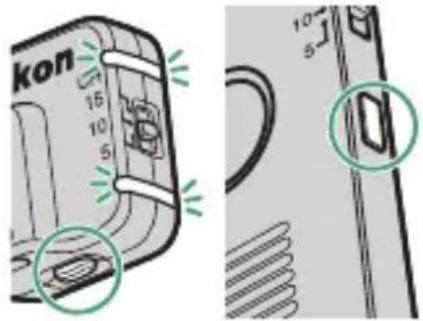

3 Associez les péripériques.

• Appuyez sur les commandes d'association de la WR-R11a/WR-R11b et de la WR-T10 simultanément. Le processus d'association est terminé lorsque

les DEL rouge et verte de la WR-R11a/WR-R11b clignotent successivement.

• Lorsque vous associez des péripériques, placez-les côte à côte.

Éché de l'association

Si les DEL rouge et verte ne clignotent pas successivement, cela signifie que l'association a échoué. Relâchéz les commandes d'association de la WR-R11a/WR-R11b et du WR-T10 et repêtez l'étape 3.

Selection du canal

• Il est impossible d'associer des périphériques qui ne sont pas sur le même canal.
• Si vous modifiez le canal sur l'un ou l'autre des péripériques une fois le processus d'association terminé, la connexion sera interrompue. La connexion reprendra lorsque les péripériques seront à nouveau régés sur le même canal; il ne sera pas nécessaire d'effectuer à nouveau le processus d'association.

Fin de l'association

Pourmettre fin à l'association,maintenez appuyee la commande d'association de la WR-R11a/WR-R11b pendant 3 secondes environ jusqu'à ce que la DEL verte commence à clignoter rapidement. Si vous appuyez ensuite deux fois de suite rapidement sur la commande d'association avant que la DEL verte ne cesse de clignoter,les DEL verte et rouge clignoteront deux fois simultanement pour indiquer que I'association a pris fin et que toutes les données d'association ont ete supprimées.

Prise de vue

Après avoir associé les périphériques, vous pouvez utiliser le déclencheur de la WR-T10 pour déclencher l'appareil photo sur lequel la WR-R11a/WR-R11b est fixée. Le déclencheur de la WR-T10 effectue les mêmes fonctions que celui de l'appareil photo, que vous appuyiez à mi-course ou jusqu'en fin de course.

1 Cadrez l'image avec l'appareil photo sur lequel la WR-R11a/WR-R11b est fixée.
Il est recommandé d'utiliser un trépied.
2 Appuyez à mi-course sur le déclencheur de la WR-T10 pour effectuer la mise au point.
3 Appuyez jusqu'en fin de course sur le déclencheur de la WR-T10 pour prendre la photo.

Utilisation avancée

La WR-T10 permet de déclencher simultanément tous les apparêls photo sur lesquels des télécommandes WR-R11a/WR-R11b ont été fixées.

Déclenchement simultané avec la WR-T10

Une seule WR-T10 peut être associée à plusieurs télécommandes WR-R11a/WR-R11b et utilisée pour déclenger simultanément plusieurs appareils photo en appuyant une seule fois sur le déclencheur de la WR-T10.

1 Associez la WR-T10 à chaque télécommande WR-R11a/WR-R11b.

• Associez la WR-T10 à chaque télécommande WR-R11a/WR-R11b. Pour en savoir plus, reportez-vous à « Utilisation de la WR-R11a/WR-R11b avec la WR-T10 : fonctionnement de base » (8).
• Réglez toutes les télécommandes WR-R11a/WR-R11b sur le même canal.
• Dans cet exemple, toutes les télécommandes sont régles sur le canal 10.
• Le processus d'association est également possible avec les télécommandes WR-R10. Le déclenchement simultané avec un mélange de télécommandes WR-R11a/WR-R11b et WR-R10 est aussi pris en charge.

2 Prenez des photos.

Si vous appuyez sur le déclencheur de la WR-T10, vous déclenchez tous les apparciels photo sur lesquels des télécommandes WR-R11a/WR-R11b associées sont fixées.

Déclenchement synchronisé avec la WR-R11a/WR-R11b

Il est possible d'étabir des connexions sans fil entre des télécommandes WR-R11a/WR-R11b fixées sur plusieurs apparciels photo. Si vous déclenchez l'un des apparciels photo sur lesquels sont fixées les télécommandes

interconnectées WR-R11a/WR-R11b, vous déclenchez également de façon synchronisée les autres apparéils photo. Il est possible d'établier des connexions sans fil entre les télécommandes WR-R11a/WR-R11b via un processus d'association ou à l'aide d'un code PIN.

Méthode Description
Association	Il vous suffit d'appuyer simultanément sur les commandes d'association de deux télécommandes pour étabrir une connexion (14). Aucun réglage compliqué n'est nécessaire.
Code PIN	Il est possible d'étabir des connexions entre des télécommandes possédant le même code PIN à quatre chiffres (16). Les connexions sont établies automatiquement entre les péripériques possédant le même code PIN; il s'agit d'un choix optimal dans le cadre de prises de vues compteant un grand nombre de péripériques distants.

• L'appareil photo transmettant un signal de déclenchement lorsque vous appuyez sur le déclencheur est appelé apparéil photo « principal », tandis que les apparéils photo qui se déclenchent suite à ce signal sont appelés apparéils photo « distants ».
• Les apparêils photo qui peuvent jouer le contrôle d'apparéil photo principal sont le D780, les apparêils photo hybrides et leurs compatibles avec la WR-R11a. Les autres apparêils photo peuvent jouer le contrôle d'appareils photo distants.

Association

Appuyez simultanément sur les commandes d'association des télécommandes WR-R11a/WR-R11b, comme vous le feriez si vous associez les péripériques à une WR-T10.

1 Mettez sous tension les apparciels photo sur lesquels les télécommandes WR-R11a/WR-R11b sont fixées.

2 Réglez les télécommandes WR-R11a/WR-R11b sur le même canal.

• Réglez les selecteurs de canal des télécommandes WR-R11a/WR-R11b sur le même canal (5, 10 ou 15).
• Dans cet exemple, toutes les télécommandes sont régliées sur le canal 10.

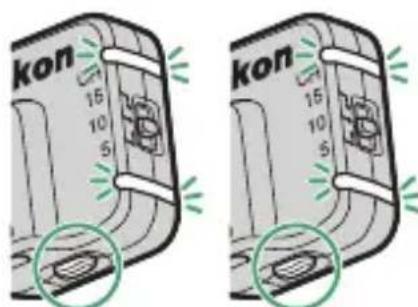

3 Associez les périphériques.

• Appuyez simultanément sur les commandes d'association des deux télécommandes WR-R11a/WR-R11b. Le processus d'association est terminé lorsque

les DEL rouge et verte des télécommandes clignotent successivement.

• Lorsque vous associez des péripériques, placez-les côte à côte.

• Pour synchroniser le déclenchement avec d'autres apparueils photo, associez l' apparéil photo principal à la télécommande WR-R11a/WR-R11b de chacun des apparueils photo distants.

• Le processus d'association est également possible avec les télécommandes WR-R10. Le déclenchement synchronisé avec un mélange de télécommandes WR-R11a/WR-R11b et WR-R10 est aussi pris en charge.

4 Prenez des photos.

Si vous déclenchez l'appareil photo principal, vous déclenchez les apparéils photo sur lesquels des télécommandes WR-R11a/WR-R11b associées sont fixées.

Code PIN

Il est possible d'étabir des connexions entre des

telecommandes possédant le même code PIN à quatre chiffres. Tout code PIN à quatre chiffres peut être utilisé.

• Les connexions par code PIN ne sont possibles qu'vec des appar兼ls photo disposant de l'option [Options tellecde sans fil (WR)] dans le menu Configuration. Utilisez le processus d'association pour vous connecter à d'autres appar兼ls photo.
• Le processus d'association n'est pas nécessaire dans le cas de connexions par code PIN sans fil.

1 Mettez sous tension les apparciels photo sur lesquels les télécommandes WR-R11a/WR-R11b sont fixées.

2 Réglez les télécommandes WR-R11a/WR-R11b sur le même canal.

• Réglez les.selecteurs de canal destélécommandes WR-R11a/WR-R11b sur le même canal (5, 10 ou 15).
• Dans cet exemple, toutes les télécommandes sont régliées sur le canal 10.

3 Sur l'appareil photo principal, Sélectionnez [Options téléçdes sans fil (WR)] > [Mode de liaison] dans le menu

Configuration, puis mettez en surbrillance [Code PIN] et appuyez sur OK.

Une boîte de dialogue permettant de saisir le code PIN s'affiche.

4 Saisissez un code PIN.

En vous servant des touches et du sélecteur multidirectionnel pourmettre en surbrillance les chiffres etdes touches et pour lesmodifier, saisissez le code PIN, puisappuyez sur OK.

5 Saisissez les codes PIN des télécommandes WR-R11a/ WR-R11b fixées sur les apparciels photo distants.

• Dans le menu Configuration, Sélectionnez [Options téléçde sans fil (WR)] > [Mode de liaison] > [Code PIN] et saississez le code PIN sélectionné à l' étape 4.
• Une connexion sera établie automatiquement lorsque vous appuierez sur ©K.
• Pour synchroniser le déclenchement avec d'autres apparueils photo, saisissez le code PIN sur chaque péripérisque sur lequel une télécommande WR-R11a/WR-R11b est fixée.

6 Prenez des photos.

Si vous déclenchez l'appareil photo principal, vous déclenchez tous les apparciels photo équipés de télécommandes WR-R11a/WR-R11b connectées par code PIN.

Utilisation de la WR-R11a/WR-R11b avec d'autres péripériques

Les télécommandes WR-R11a/WR-R11b peuvent être utilisées avec des télécommandes radio sans fil WR-1 et des flashes SB-5000.

Utilisation de la WR-R11a/WR-R11b avec des télécommandes radio sans fil WR-1

Associee à une télécommande radio sans fil WR-1, la WR-R11a/WR-R11b peut etre utilise pour photographier en mode intervalloitre (l'appareil photo prend automatiquement des photos selon des intervalles prededfinis), pour les poses longues et pour le déclenchement simultané et synchronisé.

• Pour en savoir plus, reportez-vous à la documentation de la WR-1.
• Lors de la lecture de la documentation de la WR-1, remplacez toutes les références à la WR-R10 par WR-R11a/WR-R11b.
  Utilisée comme émetteur, la WR-1 doit être placée dans le groupe A.
• La WR-R11a/WR-R11b doit être associée à la WR-1 (21).

Fonctionnalités disponibles avec la WR-1

Déclenchement simultané

Une seule WR-1 peut être associée à plusieurs télécommandes WR-R11a/WR-R11b et utilisée pour déclencher simultanément plusieurs apparéils photo en appuyant une seule fois sur le déclencheur de la WR-1 (□ 11).

Déclenchement synchronisé

Lorsqu'elles sont fixées sur plusieurs apparciels photo, les télécommandes WR-1 ou WR-R11a/WR-R11b permettent de déclencher simultanément un apparéil photo principal et un ou plusieurs apparciels photo distants (13).

Commande Fn distante

La commande Fn d'une WR-1 qui transmet des signaux effectue la fonction attribuée par les-appareils photo sur lesquels des télécommandes WR-R11a/WR-R11b sont fixées.

• La commande Fn fonctionne de la même façon que la commande de la WR-T10 (3).
• Cette fonctionnalité est disponible uniquement lorsque la WR-1 fonctionne indépendamment comme émetteur. Elle n'est pas disponible lorsque la WR-1 est fixée sur un apparéil photo.

Photographie en mode intervallomtetre

La WR-1 permet de photographier en mode intervallotement, dans lequel l'appareil photo prend automatiquement un nombre donné de photos selon des intervalles prédéfinis.

• Cette fonctionnalité est disponible uniquement lorsque la WR-1 fonctionne indépendamment comme émetteur.

- Temporisation du déclenchement

Choisissez la durée pendant laquelle le déclencheur reste enforcé jusqu'en fin de course pour les poses longues ou pour prendre des vues uniques en modes de déclenchement en rafale.

• Cette fonctionnalité est disponible uniquement lorsque la WR-1 fonctionne independamment comme émetteur. Elle n'est pas disponible lorsque la WR-1 est fixée sur un apparéil photo.

Délai du déclenchement

Différez le déclenchement des apparciels photo sur lesquels des télécommandes WR-1 sont fixées.

Association de télécommandes WR-R11a/WR-R11b à la WR-1

Les télécommandes WR-R11a/WR-R11b doivent être associées à la WR-1. Les connexions en mode ID ne sont pas prises en charge. Pour en savoir plus, reportez-vous à la documentation de la WR-1.

1 Utilisez la WR-1 comme émetteur ou récepteur.

Positionnez le commutateur Tx / Rx/ OFF de la WR-1 sur [Tx] pour utiliser la WR-1 comme émetteur ou sur [Rx] pour l'utiliser comme récepteur.

2 Réglez la WR-R11a/WR-R11b et la WR-1 sur le même canal.

• Vous pouvez désirir le canal de la WR-R11a/WR-R11b à l'aide du sélecteur de canal.
• Pour désirir le canal de la WR-1, appuyez sur ▲ ou ▼. Lorsque vous utilisez la WR-1 avec la WR-R11a/WR-R11b, désissez le canal 5, 10 ou 15.
• Dans cet exemple, toutes les télécommandes sont régées sur le canal 15.

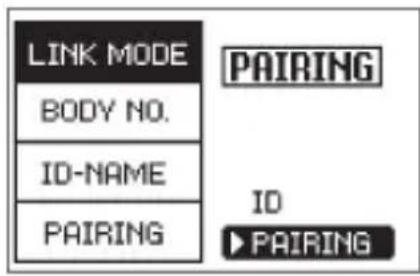

3 Sélectionnez [PAIRING] pour [LINK MODE] dans les menus de la WR-1.

4 Mettez en surbrillance [PAIRING] dans les menus de la WR-1 et appuyez sur 已

5 Mettez sous tension l'appareil photo sur lequel la WR-R11a/WR-R11b est fixée.

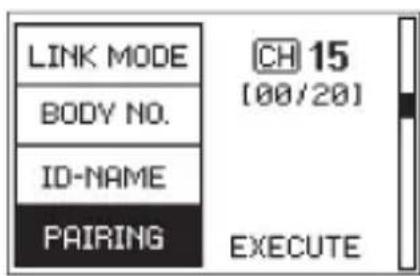

6 Mettez en surbrillance [EXECUTE] dans les menus de la WR-1 et appuyez sur OK tout en appuyant simultanément sur la commande d'association de la WR-R11a/WR-R11b.

• Lorsque vous associez des péripériques, placez-les côte à côte.

• Les DEL rouge et verte de la WR-R11a/WR-R11b clignotent successivement lorsque le processus d'association est terminé.

• La WR-1 offre un message et les DEL rouge et verte clignotent successivement. Appuyez sur MENU pour quitter lorsque les menus sont affichés.

Utilisation de la WR-R11a/WR-R11b avec des flashes SB-5000

Une WR-R11a/WR-R11b fixée sur un apparéil photo peut être utilisée comme émetteur pour commander des flashes asservis en mode AWL radio.

• Cette fonctionnalité n'est disponible qu'avac les apparciels photo prénant en charge le mode AWL radio.
• Pour en savoir plus sur les fonctionnalités disponibles et sur la modification des réglages, reportez-vous à la documentation de l'appareil photo et du SB-5000.
• Lors de la lecture de la documentation du SB-5000, remplacez toutes les références à la WR-R10 par WR-R11a/WR-R11b.

• Pour pouvoir radiocommander le SB-5000, il doit être associé à la WR-R11a/WR-R11b ou connecté par code PIN.

• Association: appuyez sur les commandes d'association de la WR-R11a/WR-R11b pour associer cette dernière au SB-5000 (26).

• Code PIN : saisissez le code PIN de l'appareil photo sur le SB-5000 (30).

Fonctionnalités disponibles avec le SB-5000

Eclairage flexible

Le mode AWL radio permet de commander des flashes qui ne sont pas visibles depuis l'appareil photo ou qui sont placés à des distances pouvant atteindre 30 m environ. Ce mode offre une plus grande flexibilité dans le choix des éclairages et vous libre des contraintes liées au positionnement des flashes.

- Prise en charge de plusieurs flashes asservis

Le mode AWL radio permit de commander simultanément jusqu'à 18 flashes répartis librement dans 6 groupes maximum.

- Communication bidirectionnelle

L'appareil photo fournit des informations en temps réel sur l'état et sur les régages des flashes asservis. Vous pouvez également modifier les régages des flashes depuis l'appareil photo.

III Connexion en mode d'association

1 Mettez sous tension l'appareil photo sur lequel la WR-R11a/WR-R11b est fixée.
2 Réglez la WR-R11a/WR-R11b sur le canal souhaité.

Dans cet exemple, nous selectionnons le canal 15.

3 Sélectionnez [AWL radio] pour [Contrôle du flash] > [Options de flash sans fil] dans le menu Prise de vue photo de l'appareil photo.

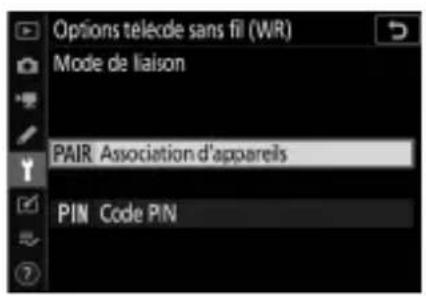

4 Sélectionnez [Association d'appareils] pour [Options téléçde sans fil (WR)] > [Mode de liaison] dans le menu Configuration de l'appareil photo.

5 Positionnez le commutateur marche-arrêt du flash sur REMOTE.

6 Appuyez sur le bouton des réglages sans fil pour parcourir les modes asservis jusqu'à ce que le mode de contrôle radio s'affiche.

Continuez d'appuyer jusqu'à ce que l'icone s'affiche.

7 Réglez le flash sur le même canal que la WR-R11a/ WR-R11b.

• Appuyez sur la commande MENU, mettez en surbrillance [CHANNEL] dans l'onglet relatif au sans fil et appuyez sur OK.
• Mettez en surbrillance le canal sélectionné à l' étape 2 et appuyez sur OK.
• Dans cet exemple, nous selectionnons le canal 15.

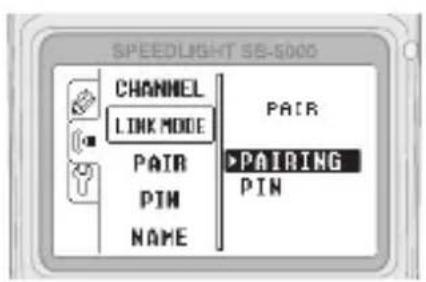

8 Choisissez le mode [PAIRING].

Sélectionnez [LINK MODE] dans l'onglet relatif au sans fil, puis mettez en surbrillance [PAIRING] et appuyez sur OK.

9 Mettez en surbrillance [PAIR] et appuyez sur OK.

[EXECUTE] est en surbrillance.

10 Appuyez sur le bouton OK du flash et sur la commande d'association de la WR-R11a/ WR-R11b.

• N'attendez pas plus d'une seconde environ entre le moment où vous appuyez sur le bouton OK du flash

et celui où vous appuyez sur la commande d'association de la WR-R11a/WR-R11b.

• Si vous le souhaitez, vous pouvez d'abord appuyer sur la commande d'association de la WR-R11a/WR-R11b avant d'appuyer sur le bouton OK du flash.

11 Vérifiez que les périphériques sont associés.

• Si l'association a fonctionné, l'indicateur LINK du flash clignote en vert et orange. Les DEL de la WR-R11a/WR-R11b clignotent alternatively en rouge et en vert.

• Les périphériques sont associés lorsque la DEL verte de la WR-R11a/WR-R11b s'allume, que l'indicateur LINK du flash devient vert et que le flash affiche le message « PAIRING COMPLETE ».

• Il ne sera pas nécessaire d'effectuer à nouveau l'association lors des prochains connexions des péripériques.

• Si l'association échoue, par exemple parce que vous avons attendu trop longtemps entre la pression des boutons du flash et de la WR-R11a/WR-R11b, le flash affiche le message « NO RESPONSE ». Répétez le

processus d'association à partir de l'etape 9.

III Connexion par code PIN

1 Mettez sous tension l'appareil photo sur lequel la WR-R11a/WR-R11b est fixée.
2 Réglez la WR-R11a/WR-R11b sur le canal souhaité.

Dans cet exemple, nous selectionnons le canal 15.

3 Sélectionnez [AWL radio] pour [Contrôle du flash] > [Options de flash sans fil] dans le menu Prise de vue photo de l'appareil photo.

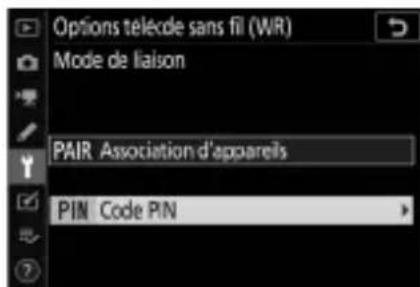

4 Accédez au menu Configuration de l'appareil photo, sélection [Options téléçde sans fil (WR)] > [Mode de liaison], puis mettez en surbrillance [Code PIN] et app

Une boîte de dialogue permettant de saisir le code PIN s'affiche.

5 Saisissez un code PIN à quatre chiffres et appuyez sur OK.

Saisissez le numéro à quatre chiffres de votrechoix. Il ne sera pas nécessaire de saisir à nouveau le code PIN.

6 Positionnez le commutateur marche-arrêt du flash sur REMOTE.

7 Appuyez sur le bouton des réglages sans fil pour parcourir les modes asservis jusqu'à ce que le mode de contrôle radio s'affiche.

Continuez d'appuyer jusqu'à ce que l'icone s'affiche.

8 Réglez le flash sur le même canal que la WR-R11a/ WR-R11b.

• Appuyez sur la commande MENU, mettez en surbrillance [CHANNEL] dans l'onglet relatif au sans fil et appuyez sur OK.
• Mettez en surbrillance le canal sélectionné à l' étape 2 et appuyez sur OK.
• Dans cet exemple, nous selectionnons le canal 15.

9 Choisissez le mode [PIN].

• Mettez en surbrillance [LINK MODE] dans l'onglet relatif au sans fil et appuyez sur OK.
• Mettez en surbrillance [PIN] et appuyez sur OK.

10 Saisissez le code PIN.

• Mettez en surbrillance [PIN] dans l'onglet relatif au sans fil et appuyez sur OK.

• Servez-vous du sélecteur rotatif pour saisir le code PIN, en appuyant sur ou pourmettre en surbrillance les chiffres et sur ou pour les modifier.

• Saisissez le code PIN à quatre chiffres sélectionné à l'étape 5.

• Appuyez sur OK une fois la saisie terminée; la connexion à l'appareil photo est établie automatiquement.

• Lorsque la connexion est établie, la DEL verte située sur la WR-R11a/WR-R11b s'allume et l'indicateur LINK situé sur le flash devient vert.

Sélection du canal

Lorsqu'une WR-R11a/WR-R11b est utilisé en association avec une WR-T10, une WR-1, un SB-5000 ou d'autres télécommandes WR-R11a/WR-R11b, chaque péripérique doit être régle sur le même canal qu'il s'agisse d'une connexion via le processus d'association ou par code PIN.

WR-R11a/ WR-R11b

WR-T10 WR-1 SB-5000

Il est possible de contrôler séparément des péripériques associés ou connectés par code PIN situés sur différents canaux en changeant simplement de canal.

• Par exemple, une WR-T10 peut être associée à trois télécommandes WR-R11a/WR-R11b différentes, l'une sur le canal 5, une autre sur le canal 10 et la dernière sur le canal 15, ce qui permet de contrôler différents

appareils photo en changeant simplement le canal sélectionné avec la WR-T10.

Remarques techniques

DEL d'etat

L'etat des péripériques est indiqué par les DEL des WR-R11a/WR-R11b et WR-T10.

WR-R11a/WR-R11b

L'affichage des DEL de la WR-R11a/WR-R11b varie selon l'option selectionnée pour [Contrôle du flash] > [Options de flash sans fil] dans le menu Prise de vue photo de l'appareil photo.

[Désactivées] sélectionné pour [Options de flash sans fil]

Le tableau ci-dessous indique les états possibles des DEL de la télécommande WR-R11a/WR-R11b lorsque cette dernière est utilisée avec une WR-T10, une WR-1 ou une autre WR-R11a/WR-R11b. L'etat des péripériques est indiqué par l'association des DEL verte et rouge. Le tableau suivant s'applique également dans le cas d'appareils photo qui ne disposent pas d'une rubrique [Contrôle du flash] > [Options de flash sans fil] dans le menu Prise de vue photo.

État/couleur		Description
Verte Rouge
Éteinte	Clignote rapidement (environ deux fois par seconde)	Le déclencheur est,enforcé à mi-course.1
Éteinte Allumée		Le déclencheur est,enforcéjusqu'en fin de course.1
Allumée Allumée L'exposition est en cours.2
Éteinte	Clignote rapidement(2 clignotementsenvoron deux foispar seconde)	La commande Fn d'une WR-T10ou d'une WR-1 configuéréindépendamment commeémetteur est,enforcée.
Clignote(à intervalles de2 secondes environ)	Éteinte	La temporisation du modeveille de l'appareil photo estdésactivée.
Clignote rapidement(environ deux foispar seconde)	Éteinte	La temporisation du modeveille de l'appareil photo estactivée.
Clignote rapidement(environ 5 fois parseconde)	Éteinte Prête	pour l'association.
Clignotent rapidement etsuccessivement, puis la DEL vertesallume pendant une seconde environ		Les périphériques sontassociés.
Scintille(clignote environ20 fois par seconde)	Éteinte Fin de	l'association.
S'allument deux fois simultanément Association annulée.

1 Affichage lorsque le déclencheur de l'appareil photo principal, de la WR-T10 ou de la WR-1 est enforcé. Le comportement est identique pour les DEL de toutes les télécommandes WR-R11a/WR-R11b.

2 S'applique aux apparèils photo autres que les D3, D3X, D3s, D2H, D2Hs, D2X, D2Xs, D700, D300, D300s, D7000, D5100, D5000, D3100 et apparèils photo argentiques.

Option autre que [Désactivées] sélectionnée pour [Options de flash sans fil]

Les états possibles des DEL des télécommandes WR-R11a/WR-R11b utilisées en association avec les flashes SB-5000 sont indiqués ci-dessous. L'etat des témoins vert et rouge varie selon la connexion ou l'état des boutons.

DEL verte

Allumée: la télécommande s'est connectée au flash asservi.

Éteinte: la télécommande ne s'est pas connectée au flash asservi.

Clignote rapidement (environ 5 fois par seconde): la télécommande est préte pour l'association (une fois l'association effectuée, les DEL verte et rouge clignotent successivement avant que la DEL verte ne s'allume pendant une seconde environ).

Scintille (clignote environ 20 fois par seconde): l'association prend fin (les DEL verte et rouge s'allument deux fois simultanement lorsque l'association prend fin).

DEL rouge

Allumée: le déclencheur a été enforcé jusqu'en fin de course.

Clignote rapidement (environ deux fois par seconde): le déclencheur a été enforcé à mi-course.

Clignote rapidement (2 clignotements environ deux fois par seconde): la commande Fn d'une WR-T10 ou d'une WR-1 configurée indépendamment comme émetteur a été enfonnée.

Clignote lentement (s'allume pendant une seconde environ à des intervalles de 2 secondes environ): la télécommande ne s'est pas connectée au flash asservi.

Clignote lentement (s'allume pendant 0,1 seconde environ à des intervalles de 2 secondes environ): la télécommande ne s'est pas connectée au flash asservi.

1 Affichage lorsque le déclencheur de l'appareil photo principal, de la WR-T10 ou de la WR-1 est enforcé. Le comportement est identique pour les DEL de toutes les télécommandes WR-R11a/WR-R11b.
2 S'applique lorsque le même code PIN est attribué à plusieurs apparciels photo et qu'un autre apparéil photo est connecté à un flash SB-5000.

Désactivation des DEL

Si l'appareil photo comporte une rubrique [Options télécde sans fil (WR)] dans le menu Configuration, les DEL de la WR-R11a/WR-R11b peuvent etre désactivées en selectionnant [Désactivé] pour [Témoin DEL].

Première utilisation

Les DEL peuventmetrudetempasaclignoterlorsde la premiere mise sous tension de I'appareil photo apres la fixation de la WR-R11a/WR-R11b, maisla prise de vue se poursuitnéanmoinsnormalement.

WR-T10

État Description
Clignote rapidement (environ deux fois par seconde)	Le déclencheur est,enforcé à mi-course.
S'allume pendant 2 secondes environ, puis faiblit.	Le déclencheur est,enforcé jusqu'en fin de course.
Clignote deux fois par seconde environ	La commande Fn est,enforcée.
Environ 7 longs clignotements Pré pour l'association.
S'allume une fois, puis s'allume brièvement 3 fois successivement	Pile insérée.

Caractéristiques

Télécommande radio sans fil WR-R11a/WR-R11b

Type
Type WR-R11a, WR-R11b
Appareils photo compatibles	• WR-R11a : apparéils photo dotés d'une prise télécommande à 10 broches* • WR-R11b : apparéils photo dotés d'une prise pour accessoires* * Incompatible avec le D1, D1H, D1X, D200, D90, COOLPIX A, COOLPIX P7800, COOLPIX P7700, COOLPIX P1000 ou COOLPIX P950. Ne peut pas être utilisé lorsqu'une MB-D100 est fixée au D100.

Sans fil
Canaux 5 (2,425 GHz), 10 (2,450 GHz), 15 (2,475 GHz)
Puisance de sortie maximale (EIRP)	• WR-R11a:6,4 dBm • WR-R11b:7,5 dBm
Portée (sans obstacle)	50 m entre les télécommandes radio sans fil WR-R11a/WR-R11b (à une hauteur de 1,2 m) • Sans interference. La portée pourra varier en fonction de l'intensité du signal, des conditions de fonctionnement et de la présence ou de l'absence d'obstacles.
Association Possibilité d'associer jusqu'à 64 périphériques
Consommation
Consommation Environ 120 mW maximum
Conditions de fonctionnement
Température -20 °C à +50 °C
Humidité Inférieure ouégale à 85% (sans condensation)
Dimensions/poids
Dimensions	• WR-R11a : environ 44 × 26,5 × 23 mm (largeur × hauteur × profondeur) • WR-R11b : environ 34,5 × 26,5 × 14 mm (largeur × hauteur × profondeur)
Poids	• WR-R11a : environ 16 g (corps uniquement) • WR-R11b : environ 8 g (corps uniquement)

Télécommande radio sans fil WR-T10

Type
Type WR-T10
Sans fil
Canaux 5 (2,425 GHz), 10 (2,450 GHz), 15 (2,475 GHz)
Puisance de sortie maximale (EIRP)	8,85 dBm
Portée (sans obstacle)	20 m entre le WR-T10 et le WR-R11a/WR-R11b (à une hauteur de 1,2 m)• Sans interfeurrence. La portée pourra varier en fonction de l'intensité du signal, des conditions de fonctionnement et de la présence ou de l'absence d'obstacles.
Alimentation
Piles Une pile au lithium CR2032 3 V
Autonomie de la pile
Nombre de prises de vues	Environ 10000 déclenchements
Conditions de fonctionnement
Température -20 °C à +50 °C
Humidité Inférieure ou égale à 85% (sans condensation)
Dimensions/poids
Dimensions	Environ 28 × 60 × 8,5 mm (largeur × hauteur × profondeur)
Poids	Environ 12 g (avec la pile) Environ 9 g (corps uniquement)

• Sauf indication contraire, tous les chiffres se rapportent à une pile neue et à une température ambiente de 23 ± 2^ C telle que préconisée par la CIPA (Camera and Imaging Products Association). La portée et l'autonomie de la pile peuvent être inférieures en cas de températures extrêmes.
• Reportez-vous au manuel de l'appareil photo pour obtenir des informations supplémentaires sur les conditions de fonctionnement. Dans les cas où la plage des températures de fonctionnement de ce produit diffère de celle de l'appareil photo, limitez l'utilisation de ce produit à la plage la moins étendue.

Il est interdit de reproductive une partie ou l'intégralité de ce manuel sousquelque forme que ce soit (à l'exception d'une brève citation dans un article ou un essai), sans autorisation écrite de NIKON CORPORATION.
