Caractéristiques techniques	Capacité de lavage : 8 kg, Vitesse d'essorage : 1200 tr/min, Classe énergétique : A+++, Niveau sonore : 54 dB (lavage), 76 dB (essorage)
Programmes de lavage	Programmes variés incluant coton, synthétiques, délicats, laine, rapide 30 min, éco
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé, sélection de température
Maintenance	Filtres accessibles pour nettoyage, tambour auto-nettoyant, recommandations pour l'utilisation de produits spécifiques
Sécurité	Système de verrouillage de porte, protection contre les débordements, arrêt automatique en cas de problème
Informations générales	Dimensions : 85 x 60 x 55 cm, Poids : 70 kg, Garantie : 2 ans

FOIRE AUX QUESTIONS - CGA242X1TR Profilo

Pourquoi ma machine à laver Profilo CGA242X1TR ne démarre-t-elle pas ?

Vérifiez si la machine est correctement branchée et si la prise fonctionne. Assurez-vous également que la porte est bien fermée.

Comment résoudre un problème de vibration excessive pendant le lavage ?

Assurez-vous que la machine est de niveau. Vérifiez également que la charge de linge est équilibrée et ne dépasse pas la capacité maximale.

Que faire si la machine à laver ne vidange pas l'eau ?

Vérifiez le filtre de vidange et les tuyaux pour vous assurer qu'ils ne sont pas obstrués. Assurez-vous également que la pompe fonctionne correctement.

Pourquoi la machine à laver affiche-t-elle un code d'erreur ?

Référez-vous au manuel d'utilisation pour le code d'erreur spécifique affiché. Chaque code correspond à un problème particulier.

Comment nettoyer le tambour de ma machine à laver ?

Effectuez un cycle à vide à haute température avec un produit de nettoyage pour machine à laver ou du vinaigre blanc pour éliminer les résidus.

Ma machine à laver ne prend pas d'eau, que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué.

Comment régler le programme de lavage pour des vêtements délicats ?

Sélectionnez le programme 'délicat' sur le panneau de contrôle et ajustez la température selon les recommandations de l'étiquette de vos vêtements.

Est-ce normal que ma machine émette un bruit lors du cycle d'essorage ?

Un léger bruit est normal, mais si le bruit est excessif, vérifiez que la machine est bien de niveau ou qu'il n'y a pas d'objets étrangers dans le tambour.

Comment prolonger la durée de vie de ma machine à laver ?

Nettoyez régulièrement le filtre, ne surchargez pas la machine et effectuez des cycles de nettoyage réguliers pour éviter l'accumulation de résidus.

Que faire si la machine à laver fuit ?

Vérifiez les joints de porte et les tuyaux pour des fuites. Assurez-vous également que le filtre est propre et que la machine est de niveau.

MODE D'EMPLOI CGA242X1TR Profilo

1 Overview du document. 87

Conseils de réparation - lave-linge

1.1 Informations importantes 171 1.1.1 Objectif 171 1.2 Explication des symboles 171 1.2.1 Niveau de risque 171 1.2.2 Symboles de danger 171 1.2.3 Structure des indications d'avertissement 172 1.2.4 Symboles généraux 172

Outils et aides. 173 Réparation 174 3.1 Changer le dessus 174 3.1.1 Retirer le dessus 174 3.1.2 Monter le dessus 174 3.2 Changer le panneau de commande 175 3.2.1 Retirer le panneau de commande 175 3.2.2 Monter le panneau de commande 175 3.3 Changer le bac à produits 176 3.3.1 Retirer le bac à produits 176 3.3.2 Monter le bac à produits 176 3.4 Changer la poignée du bac à produits 177 3.4.1 Retirer la poignée du bac à produits 177 3.4.2 Monter la poignée du bac à produits 177 3.5 Changer la porte 178 3.5.1 Retirer la porte 178 3.5.2 Monter la porte 178 3.6 Changer les composants de la porte 179 3.6.1 Retirer les composants de la porte 179 3.6.2 Monter les composants de la porte 179 3.7 Changer le joint de porte 180 3.7.1 Retirer le joint de porte 180 3.7.2 Monter le joint de porte 183 3.8 Échange de la fermeture de porte 184 3.8.1 Retrait de la fermeture de porte 184 3.8.2 Monter la fermeture de porte 185 3.9 Changer la lumière du tambour 186

3.9.1 Retirer la lumière du tambour 186 3.9.2 Monter la lumière du tambour 186

3.10 Changer le couvercle de la pompe 187

3.10.1 Retirer le couvercle de la pompe 187 3.10.2 Monter le couvercle de la pompe 187

3.11 Changer le panneau de façade 188

3.11.1 Retirer le panneau de façade 188 3.11.2 Monter le panneau de façade 190

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'avertis- sement provoque la mort ou des bless- sures graves.
AVENTISSEMENT	Le non respect de la consigne d'avertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'avertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertis- sement peut provoquer des dégàts maté- riels.

Tableau 1 : Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants :

Symbole de danger Signification
	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertisement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

DANGER Type et source du danger!! Consequences possibles en cas de non-respect du danger / de l'alertis- sement. • Mesures et interdictions pour éviter le danger.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. • Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
▶	Caractérisation d'un lien vers une vente
⓪	Caractérisation d'outils nécessaires
✔	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
●	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de piece
Statut Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Outils et aides

Désignation Détails Images
Outil auxiliaire [15000155]	Cale de montage pour démon-ter les pieces en plastique
Tournevis Torx T20 avec perçage [00340764]	100 mm, pour les vis avec la tige de sécurité
Clé dynamomé-trique [15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat [00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat [00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-guilaire [00341269]	Longueur 200 mm
Pince coupante [00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte [00340811]	Taille de la clé 10°mm, M6
Combination wrench [00340814]	Taille de la clé 13°mm, M8
Clé mixte [00340817]	Taille de la clé 17 mm, M10
Clé mixte [15000459]	Taille de la clé 16°mm, M10

3.1 Changer le dessus

Outillage nécessaire:

Embout tournevis Torx TX20 6.3^(1/4") 152mm, pour vis avec [00341272] avec trou, long axe de sécurité

Pré-requis:

L'appareil n'est pas sous tension. L'appareil n'est pas connecté à une alimentation en eau.

3.1.1 Retirer le dessus

1. Retirer les vis (1).
2. Repousser le dessus vers l'arrière de l'appareil (2).
3. Soulever le dessus (3) pour le retirer.

3.1.2 Monter le dessus

Le montage s'effectue dans l'ordre chronologique inverse.

3.2 Changer le panneau de commande

Bords tranchants du boîtier! Risque de coupures!

Porter des gants de protection.

Chute d'appareils inclinés!

Fractures/blessures d'écrasement

• Sécuriser les appareils contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches ! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute.

Risque de pièces qui chient en raison de vis trop faibles? Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Appareil n'est pas sous tension. L'appareil n'est pas connecté à une alimentation en eau. Dessus a été retiré,→174 Bac à produits retiré.→176

3.2.1 Retirer le panneau de commande

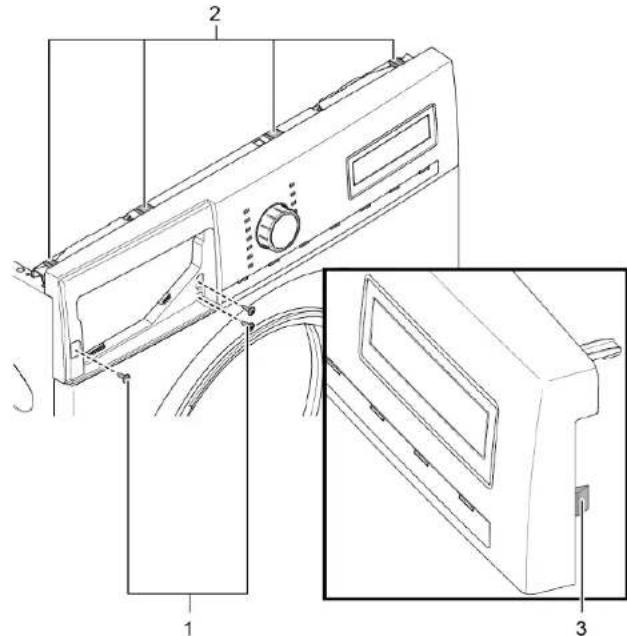

1. Retirer les vis (1).
2. Retirer les éléments de fixation (2, 3).

1. Relacher le contact à la fiche de l'unité de commande.
2. Retirer le panneau de commande.

3.2.2 Monter le panneau de commande

Le montage s'effectue dans l'ordre chronologique inverse.

3.3 Changer le bac à produits

Pre-requis:

L'appareil n'est pas sous tension. L'appareil n'est pas connecté à une alimentation en eau.

3.3.1 Retirer le bac à produits

1. Ouvrir le bac à produits. 2.1. Appuyer dessus pour l'insérer (1).

2. Retirer le bac à produits (2).

3.3.2 Monter le bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

3.4 Changer la poignée du bac à produits

Pre-requis:

L'appareil n'est pas sous tension. L'appareil n'est pas connecté à une alimentation en eau. Bac à produits retiré.→176

3.4.1 Retirer la poignée du bac à produits

1. Retirer les éléments de fixation.

1. Retirer la poignée du bac à produits.

3.4.2 Monter la poignée du bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Prudence

Ouvrir la zone de charnière !

crasement/coincement des doigts

Ne pas insérer les doigts dans la zone de la châssis.

Porter des gants de protection.

Pré-requis:

L'appareil n'est pas sous tension. L'appareil n'est pas connecté à une alimentation en eau. La porte est ouverte.

Attention!

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher. - Sécuriser les composants contre le risque de chute.

Prudence

Risque de pièces qui chutent en raison de vis trop lâches!

Blessures dues à des pièces qui chutent. - Sécuriser les composants contre le risque de chute.

Retirer les vis (1).

1. Retirer la porte en la soulevant.

3.5.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Prudence

Ouvrir la zone de charnière !

Ecrasement/coincement des doigts. Ne pas insérer les doigts dans la zone de la charnière. Porter des gants de protection.

Pré-requis:

L'appareil n'est pas sous tension. L'appareil n'est pas connecté à une alimentation en eau. La porte a été retirée.178

3.6.1 Retirer les composants de la porte

Démonter la porte de l'extérieur vers l'intérieur.

3.6.2 Monter les composants de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Pré-requis:

Appareil n'est pas sous tension. L'appareil n'est pas connecté à une alimentation en eau. Bac à produits retiré,→176 Porte a été retirée.178 Couvercle de la pompe a été retiré. 187

3.7.1 Retirer le joint de porte

Soulever l'appareil par l'avant.

1. Desserrer les vis dans la portion inférieure du panneau de façade (1).

1. Abaisser l'appareil.

Réparation

1. Retirer les vis dans la zone de la pompe (2). Desserrer les vis à l'arrière de l'appareil (1).

1. Retirer le dessus (2, 3).

2021-02-16_8001214495 Copyright par BSH Hausgeräte GmbH Pages 181 à 505

6.1. Retirer les vis (1)

1. Relacher les éléments de fixation du panneau (2, 3).
2. Desserer les vis du boîtier du distributeur.

7. Retirer le panneau de commande.

1. Retirer le support de la lumière du tambour en partie supérieure.

Attention

La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.

• Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. Défaire le joint de porte du panneau de façade.
2. Débrancher le connecteur de câble de la fermeture de porte.

Réparation

1. Desserrer les vis dans la portion supérieure du panneau de façade (3).

1. Retirer le panneau de façade.
2. Retirer tous les raccords de flexibles.

1. Retirer le joint de porte.

Avertissement

Risque de chute de pièces en cas d'installation incorrecte!

Risque de blessure ou endommagement de l'appareil.

Serrer l'anneau de tension du joint de 3,4 Nm.

Le montage s'effectue dans l'ordre chronologique inverse.

3.8 Échange de la fermêtre de porte

En tant que fabricant, nous sommes obligés de fournir aux clients la fermeture de porte SAV incluant les instructions de réparation selon la régulation (EU) 2019/2023. Toutefois, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'une fermeture de porte, avant la mise en service de l'appareil. Cette personne doit être qualifiée selon les lois, régulations et standards nationaux spécifiques, de façon vérifiable.

Risque d'électrocution en raison de pièces sous tension! Risque d'électrocution en cas de réparation non conforme.

• Les pièces électriques doivent être réparées par des techniciens qualifiés. Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les réglementations spécifiques nationales.

Chute d'appareils inclinés!

actures/blessures d'écrasement - Sécuriser les appareils contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches ! Blessures dues à des pièces qui chutent. - Sécuriser les composants contre le risque de chute.

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher. - Sécuriser les composants contre le risque de chute.

Pré-requis:

L'appareil n'est pas sous tension.

L'appareil n'est pas connecté à une alimentation en eau. L'appareil est librement accessible. Dessus a été retiré.174 Panneau de commande a été retiré. Porte a été retirée. 178 Collier de serrage a été retiré. Panneau de façade a été retiré. Joint de porte a été retiré.

3.8.1 Retrait de la fermêtre de porte

1. Débrancher la prise de la fermeture de porte.
2. Démonter la fermeture de porte.

1. Retirer la fermeture de porte.

3.8.2 Monter la fermeture de porte

Le montage s'effectue dans l'ordre chronologique inverse.

2021-02-16_8001214495 Copyright par BSH Hausgeräte GmbH Pages 185 à 505

3.9 Changer la lumière du tambour

Appareil n'est pas sous tension. L'appareil n'est pas connecté à une alimentation en eau. L'appareil est librement accessible. Dessus a été retiré.174 Bac à produits retirée.176 Panneau de commande a été retiré.

3.9.1 Retirer la lumière du tambour

1. Sortir le support de la lumière du tambour de l'appareil.
2. Débrancher les connexions électriques.
3. Retirer la lumière du tambour de son support.

3.9.2 Monter la lumière du tambour

Le montage s'effectue dans l'ordre chronologique inverse.

3.10 Changer le couvercle de la pompe

Pre-requis:

L'appareil n'est pas sous tension. L'appareil n'est pas connecté à une alimentation en eau.

3.10.1 Retirer le couvercle de la pompe

1. Ouvrir le couvercle de la pompe.

1. Retirer le couvercle de la pompe.

3.10.2 Monter le couvercle de la pompe

Le montage s'effectue dans l'ordre chronologique inverse.

Pré-requis:

Appareil n'est pas sous tension. L'appareil n'est pas connecté à une alimentation en eau. Bac à produits retiré.→176 Porte a été retirée.178 Joint de porte a été retiré. Couvercle de la pompe a été retiré. 187

3.11.1 Retirer le panneau de façade

Soulever l'appareil par l'avant.

1. Retirer les vis dans la portion inférieure (1).

1. Abaisser l'appareil.

4.1. Retirer les vis (1)

1. Repousser le dessus vers l'arrière de l'appareil (2).
2. Soulever le dessus (3) pour le retirer.

5.1. Retirer les vis (1)

1. Retirer les éléments de fixation (2, 3).

1. Retirer le panneau de commande.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches ! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute.

Attention!

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à autres parties de l'appareil ou à la propriété du client, p. ex. au plancher. Serrer les composants contre le risque de chute.

Retirer les vis à l'avant à partir du bas (2, 3).

1. Retirer le panneau de façade.

3.11.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.

3.7 À guimauvetés cseréje 243

3.7.1 A gumitômites eltávolítasa 243 3.7.2 Gumitomités felhelyezese 246
