Produkttyp	Tvättmaskin
Märke	Profilo
Modell	CGA242X1TR
Laddningstyp	Frontmatad
Strömförsörjning	220-240 V, 50 Hz
Tvättprogram	Automatiska program för olika textilier
Specialfunktioner	Fördröjd start, barnsäkerhet
Trumljus	Ja, utbytbart
Dörrlås	Ja, säkerhet
Pumpfilter	Åtkomligt och rengörbart
Tvättmedelsfack	Avtagbart för rengöring
Dörrtätning	Utbytbart
Kontrollpanel	Avtagbart för reparation
Reservdelar	Tillgängliga via kundtjänst
Reparationsmöjlighet	Utformad för reparation av användare (vissa delar)
Bruksanvisningens språk	Flera språk tillgängliga

Vanliga frågor - CGA242X1TR Profilo

Hur rengör jag pumpfiltret?

Koppla bort apparaten och öppna pumplocket. Ta bort filtret och rengör det under rinnande vatten. Sätt tillbaka det genom att vrida medurs.

Hur tar jag bort tvättmedelsfacket?

Öppna tvättmedelsfacket, tryck på spaken (1) för att låsa upp det, dra sedan ut det (2). Rengör det och sätt tillbaka det genom att trycka in tills det klickar.

Hur byter jag trumljuset?

Koppla bort apparaten, ta bort toppen och kontrollpanelen. Ta bort ljushållaren, koppla bort anslutningarna och byt sedan ljuskällan. Montera tillbaka i omvänd ordning.

Hur demonterar jag dörren?

Koppla bort apparaten och öppna dörren. Ta bort gångjärnsskruvarna, lyft sedan dörren för att ta bort den. Var försiktig med dörrens vikt.

Vad gör jag om maskinen inte startar?

Kontrollera att apparaten är ansluten och att säkringen inte har gått. Om problemet kvarstår, kontakta kundtjänst.

Hur byter jag dörrtätningen?

Koppla bort apparaten, ta bort dörren och frontpanelen. Lossa klämman med ett plastverktyg, ta sedan bort tätningen. Installera den nya tätningen och dra åt klämman till 3,4 Nm.

Var hittar jag den fullständiga bruksanvisningen?

Ladda ner bruksanvisningen i PDF-format på webbplatsen notice-facile.com eller beställ en översättning via e-post.

Hur återställer jag maskinen?

Koppla bort apparaten i 60 sekunder och anslut den sedan igen. Detta återställer elektroniken. Om problemet kvarstår, se bruksanvisningen.

Vilka verktyg behövs för reparationer?

Torx T20-skruvmejsel, platt skruvmejsel, momentnyckel (20-100 Nm), spetstång, avbitartång, kombinationsnycklar (10, 13, 16, 17 mm).

Hur byter jag dörrlåset?

Koppla bort apparaten, ta bort toppen, kontrollpanelen, dörren och tätningen. Koppla bort låsets kontakt, demontera det och byt ut det. Ett elektriskt test av en professionell rekommenderas.

BRUKSANVISNING CGA242X1TR Profilo

3.3 Utskifting av vaskemiddelskuff

Forutsetning:

3.3.1 Demontering av vaskemiddelskuff

3.3.2 Montering av vaskemiddelskuff

Monteres i motsatt rekkefoalge.

Reparasjon

3.4 Utskiftning av handtak pa vaskemiddelskuff

Forutsetning:

3.4.1 Demontering av handtak pa vaskemiddelskuff

1. Løsne laselementene.

1. Demonter handtaket pa vaskemiddelskuffen.

3.4.2 Montering av handtak pa vaskemiddelskuff

Monteres i motsattrekkefolge.

Reparasjon

3.7 Utskiftning av dorpakning

Forutsetning:

3.7.1 Demontering av dorpakning

1

ADVARSEL

Tiltede apparatus kan skli ut!
Beinbrudd/klemskader
Sikre apparatene mot a skli ut.

Loftoppaparatetforan.

1. Løsne skruene nederst på fronten (1).

1. Senk apparatuset ned.

Reparasjon

1. Demoner dorpakningen.

3.7.2 Montering av dorpakning

ADVARSEL

Fare for at deler kan falle ned pa grunn feil montering!
Personskade aller skade pa apparatet.

Trekk til gummipakningens strammering med 3,4 Nm.

Monteres i motsatt rekkefolge.

Reparasjon

Reparationsinformation - Tvattmaskin

1 Om detta dokument 465

1.1 Viktig information 465
1.1.1 Syfte 465
1.2 Symbolforklaringar 465
1.2.1 Faronivae 465
1.2.2 Risksymboler. 465
1.2.3 Varningarnas struktur 466
1.2.4 Allmanna symboler 466

Verktyg och hjälpmedel 467

Reparation 468

3.1 Byta arbetsbank 468
3.1.1 Ta bort arbeitsbank 468
3.1.2 Monteraarbetsbank 468
3.2 Byta kontrollpanel 469
3.2.1 Ta bort kontrollpanel 469
3.2.2 Montera kontrollpanel 469
3.3 Byta tvattmedelsfack 470
3.3.1 Ta bort tvattmedelsfack 470
3.3.2 Montera tvattmedelsfack 470

3.4 Byta handtag till tvattmedelsfack 471
3.4.1 Ta bort handtag till tvattmedelsfack 471
3.4.2 Montera handtag till tvattmedelsfack 471
3.5 Byta lucka 472
3.5.1 Ta bort lucka 472
3.5.2 Montera lucka. 472
3.6 Byta luckans komponenter 473
3.6.1 Ta bort luckans komponenter 473
3.6.2 Montera luckans componenter 473
3.7 Byta luckans tätning 474
3.7.1 Ta bort luckans tätning 474
3.7.2 Montera luckans tätning 477
3.8 Byta luckans las 478
3.8.1 Ta bort luckans las.. 478
3.8.2 Montera luckans las 479
3.9 Byta trummans lampa 480

3.9.1 Ta bort trummans lampa 480
3.9.2 Montera luckans lampa. 480
Byta pumpholje 481
3.10.1 Ta bort pumpholje 481
3.10.2 Montera pumpholje 481
Byta frontpanel 482
3.11.1 Ta bort frontpanel 482
3.11.2 Montera frontpanel 484

Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fälls kan det leda tilllettare persökador.
OBS!	Om inte varningsmeddelandet fälls kan det leda till materialskador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ylor
	Fara på grund av starka magneffältn
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

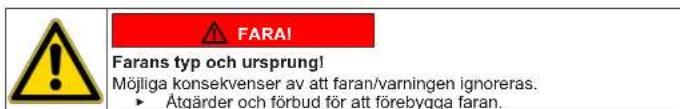

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Följande exempel visar en varning som varmar for elstötar fran strömforande delar. Det stär vilken atgård som forebygger faran.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
o	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@måste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sã ...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent aller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmanna symboler

Verktyg och hjälpmedel

Beteckning Detaljer	Bilder
Hjällpverktyg [15000155]	Verktyg für att lossa plastdilar
Skruvmejsel torx T20 med borrhål [00340764]	100 mm, für skruvar med saker-hetsstift
Momentnyckel [15000441]	Momentnyckel 20 - 100 Nm
Spårskruvmejsel [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, skyddisolering 1000 V AC
Spårskruvmejsel [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, skyddisolering 1000 V AC
Spetstång, böjd [00341269]	Längd 200 mm
Sidavbitare [00342182]	Längd: 200 mm

Beteckning Detaljer Bilder
Kombinationsnyckel [00340811]	Skiftnyckelstorlek 10°mm, M6
Combination w-rech [00340814]	Skiftnyckelstorlek 13°mm, M8
Kombinationsnyckel [00340817]	Skiftnyckelstorlek 17 mm, M10
Kombinationsnyckel [15000459]	Skiftnyckelstorlek 16°mm, M10

Reparation

3.1 Byta arbetsbänk

Nödvändiga verktyg:

1. Ta bort skruvarna (1). 2. Tryck arbetsbänken mot maskinens baksida (2). 3. Flyta arbetsbänken uppat (3) for alla ta bort den.

3.1.2 Montera arbetsbank

Montera i omvand ordning.

Reparation

3.2 Byta kontrollpanel

Forutsattnng:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Arbetsbängen har tagits bort.→468
Tvattmedelsfacket har tagits bort. 470

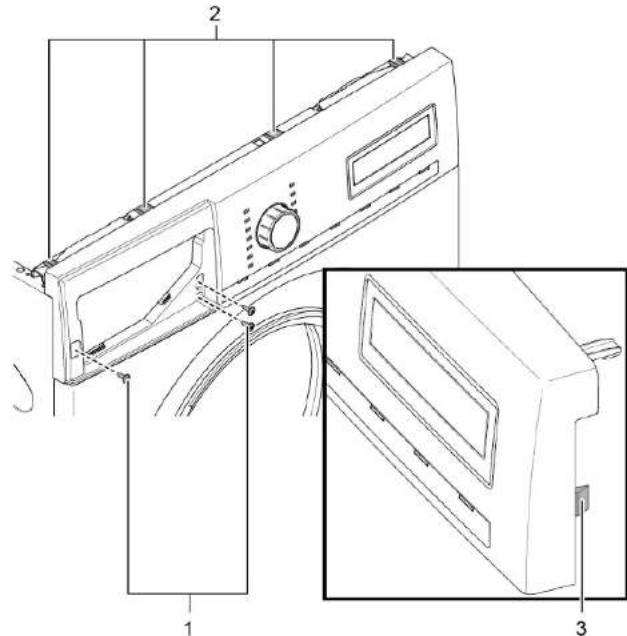

3.2.1 Ta bort kontrollpanel

1. 1. Ta bort skruvarna (1).

2.Lossa fastelementen (2,3).

1. Lossa stickkontakten till styrenheten.
2. Ta bort kontrollpanelen.

3.2.2 Montera kontrollpanel

Montera omvand ordning.

Reparation

3.3 Byta tvattmedelsfack

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

3.3.1 Ta bort tvattmedelsfack

1. Dra ut tvattmedelsfacket.
2. 1. Tryck niedat a insatsen (1). 2. Ta ut vattmedelsfacket (2)

3.3.2 Montera tvattmedelsfack

Montera i omvänd ordning.

Reparation

3.4 Byta handtag till tvattmedelsfack

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsfacket har tagits bort-470

3.4.1 Ta bort handtag till tvattmedelsfack

1. Lossa festelementen.

1. Ta bort handtaget till tvattmedelsf Jacket.

3.4.2 Montera handtag till tvattmedelsfack

Montera i omvand ordning.

Reparation

3.5 Byta lucka

FORSIKTIGT!

Oppna gangsjarnsdelen!

Risk for att fingrar krossas/fastnar
- Stickinte in händerna i gangjärnsdelen.
Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorining.
Luckan ar oppen.

3.5.1 Ta bort lucka

1.

OBS!

Materiella skador pa andra delar av maskinen ell er i kundens hem.
t.ex. vid botten.
Sakra komponenter sa att de inte faller ner.

FORSIKTIGTI

Personskador pá ground av fallande delar.
Sakra komponenter sa att de inte faller ner.

Ta bort skruvama (1).

1. Flytta luckan uppát.

3.5.2 Montera lucka

Montera i omvand ordning.

Reparation

3.6 Byta luckans componenter

FORSIKTIGT!

Oppna gangsjarnsdelen!

Risk for att fingrar krossas/fastnar
- Stickinte in händerna i gangjärnsdelen.
Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Luckan har tagits bort. 472

3.6.1 Ta bort luckans componenter

Demontera luckan utifrán och in.

3.6.2 Montera luckans komponenter

Montera i omvänd ordning.

Reparation

3.7 Byta luckans tätning

Vassa holjeskanter!

Skarskador

Anvand skyddshandskar.

Materiella skador pa andra delar av maskinen ellr i kundens hem, t.ex.

vidbotten.

Sakra komponenter sa att de inte faller ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsfacket har tagits bort.470
Luckan har tagits bort. 472
Pumpholjet har tagits bort. 481

3.7.1 Ta bort luckans tätning

1.

VARNING!

Lutande maskiner kan glida!

Frakturer/krosskador

Sakra maskiner sa att deinte kan glida

Lytftppmaskinenframtill.

1. Lossa skruvarna langst ner pa frontpanelen (1).

1. Sank ner maskinen.

Reparation

1. Ta bort skruvarna vid pumpen (2). 5. 1. Lossa skruvarna pa maskinens baksida (1).

1. Ta bort arbetsbänken (2, 3).

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Sida 475 av 505

Reparation

6.1. Ta bort skruvarna (1).

1. Lossa kontrollpanelens fästelement (2, 3).
2. Lossa skruvarna till feldelharhöljeit.

7. Ta bort kontrollpanelen.

1. Ta bort trummans lamphallare upptill.

9.

OBSI

Risk for att ytan skadas!

Maskinens yta kan repas om fel verktyg anvands.
Anvand baraplastverktyg for att byta ut spanringen.

Ta bort spanringen fran packningen med ett plastverktyg.

1. Lossa luckans tâting fran frontpanelen.
2. Lossa kabelkontakten fran luckans las.

Reparation

1. Lossa skruvarna langst upp pa frontpanelen (3).

1. Ta bort fronlpanelen.

2. Ta bort alla slangkopplingar.

1. Ta bort luckans tätning.

3.7.2 Montera luckans tätning

WARNING!

Risk for fallande delar a grund av felaktig monting! Perskadorerellmasinkador.

Dra at lucktätningens spänring med 3,4 Nm.

Montera i omvand ordning.

Reparation

Som tillverkare ar vi alagda att for vara kunder tilhandahalla reservdelen lucklas inklusive reparationsanvisningar i enlighet med forordning (EU) 2019/2023. Vi vill dock paminna on att det after byte av luckans las kravs ett elsakerhettest utfort av behorig elektriker innan maskinen tas i bruk igen. Denna person maste vare verifierbart behorig enligt det aktuella landets lagar, bestammelser och standarder.

FARIA! Risk for elstotar grund av str Livsfara pagrund av elstotar vid to

Elektriska delar ske repareras ay behorig elektriker.
Lut utfər e t sakerhetstest after reparationen, i enlighet med VDE 0701 efer landsspecifica regler.

FORSIKTIG!

Vassa holjeskanter!
Skarskador

Anvand skyddshandskar.

VARNING!

Erakurner/krosskador

Sakra maskiner sa att deinte kan glida.

FORSIKTIGT!

Risik for fallande delar p a grund av lossade skruvar!
Materiella skador pa andra delar av maskinen eiler kundens hem, tex. vid botten.
Sakra komponenter sa att de inte faller ner.

Förutsätting:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning

Maskinen ar fritt atkomlig.
Arbetsbäken har tagits bort.→468
Kontrollpanelen har tagits bort.
Luckan har tagits bort.→472
Spannringen har tagits bort.
Frontpanelen har tagits bort.
Luckans tātning har tagits bort.

3.8.1 Ta bort luckans lás

1. Dra ur kontakten till luckans las.
2. Lossa luckans las.

1. Ta bort luckans las.

Reparation

3.8.2 Montera luckans las

Montera i omvand ordning.

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Sida 479 av 505

Reparation

3.9 Byta trummans lampa

FÖRSIKTIGT!

Vassa holjeskanter!

Skarskador

Anyand skyddshandskar.

WARNING!

Lutande maskiner kan glida!

Frakturer/krosskador

Sakra maskiner sa att de inte kan glida.

FÖRSIKTIGT!

Risk for fallandedelearpagroundavlossade skruvarl

ersonskador pa grund av fallande delar.

Sakra komponenter sa att de inte faler ner.

OBSI

Materiella skador pà andra delar av maskinen erler i kundens hem, tex.

vidbotten

Sakra komponenter sa att de inte faller ner.

Förutsättning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Maskinen ar fritt alkomlig.
Arbetsbanken har tagits bort.468
Tvattmedelsfacket har tagits bort. 470
Kontrollpanelen har tagits bort.

3.9.1 Ta bort trummans lampa

1. Dra ut trummans lampa fran maskinen.
2. Lossa elansluthingarna.
3. Ta bort trummans lampa fran lamphallaren.

3.9.2 Montera luckans lampa

Montera i omvand ordning.

Reparation

3.10 Byta pumpholje

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning

3.10.1 Ta bort pumpholje

1. Oppna pumpholjet.

1. Ta bort pumpholjet.

3.10.2 Montera pumpholje

Montera i omvänd ordning.

Reparation

3.11 Byta frontpanel

FORSIKTIGT!

Vassa holjeskanter!

Skarskador

Anvand skyddshandskar.

Forutsattling:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsfacket har tagits bort. 470
Luckan har tagits bort. 472
Luckans tāṭnīng bar tagihts bort
Pumphohiet har tacits bort 481

3.11.1 Ta bort frontpanel

1.

VARNING!

Lutande maskiner kan glida!

Frakturer/krosskador

Sakra maskiner sa att deinte kan glida.

Lytftppmaskinenframtill.

1. Ta bort skruvama langst ner (1).

1. Sank ner maskinen.

Reparation

4.1. Ta bort skruvarna (1).

1. Tryck arbetsbänken mot maskinens baksida (2).
2. Flytta arbetsbänken uppat (3) for att ta bort den.

5.1. Ta bort skruvarna (1)

2.Lossa fastelementen (2,3).

1. Ta bort kontrollpanelen.

7.

FORSIKTIG!

Personskador pā grund av fallande delar.

Sakra componenter sa att de inte faller ner.

Reparation

OBSI

Materiella skador pa andra delar av maskinen ell er i kundens hem.

tex. vid botten.

Sakra komponenter sa att de inte faller ner.

Ta bort skruvarna pa fronten, borjne dedifran och upp (2, 3).

1. Ta bort frontpanelen.

3.11.2 Montera frontpanel

Montera i omvänd ordning.
