Terméktípus	Mosógép
Márka	Profilo
Modell	CGA242X1TR
Betöltés típusa	Elöltöltős
Elektromos táplálás	220-240 V, 50 Hz
Mosási programok	Automatikus programok különböző textíliákhoz
Speciális funkciók	Késleltetett indítás, gyermekzár
Dobvilágítás	Igen, cserélhető
Ajtózár	Igen, biztonsági
Szivattyúszűrő	Hozzáférhető és tisztítható
Adagolórekesz	Eltávolítható tisztításhoz
Ajtótömítés	Cserélhető
Vezérlőpanel	Eltávolítható javításhoz
Pótalkatrészek	Elérhető az ügyfélszolgálaton keresztül
Javíthatóság	Felhasználó általi javításra tervezve (egyes alkatrészek)
Használati útmutató nyelvei	Több nyelv elérhető

Gyakran ismételt kérdések - CGA242X1TR Profilo

Hogyan tisztítsam a szivattyú szűrőjét?

Húzza ki a készüléket, és nyissa ki a szivattyúfedelét. Vegye ki a szűrőt, és tisztítsa meg folyó víz alatt. Helyezze vissza az óramutató járásával megegyező irányba forgatva.

Hogyan vegyem ki az adagolórekeszt?

Nyissa ki az adagolórekeszt, nyomja meg a kart (1) a kioldáshoz, majd húzza kifelé (2). Tisztítsa meg, majd tolja vissza, amíg kattan.

Hogyan cseréljem a dob világítását?

Húzza ki a készüléket, vegye le a tetejét és a vezérlőpanelt. Vegye ki a világítás tartóját, húzza ki a csatlakozásokat, majd cserélje ki a világítást. Szerelje vissza fordított sorrendben.

Hogyan szereljem le az ajtót?

Húzza ki a készüléket és nyissa ki az ajtót. Vegye ki a zsanér csavarjait, majd emelje fel az ajtót az eltávolításhoz. Figyeljen az ajtó súlyára.

Mi a teendő, ha a gép nem kapcsol be?

Ellenőrizze, hogy a készülék be van-e dugva és a biztosíték nem égett ki. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan cseréljem ki az ajtótömítést?

Húzza ki a készüléket, vegye le az ajtót és az előlapot. Egy műanyag szerszámmal lazítsa meg a szorítógyűrűt, majd vegye ki a tömítést. Szerelje be az új tömítést, és húzza meg a szorítógyűrűt 3,4 Nm nyomatékkal.

Hol találom a teljes használati útmutatót?

Töltse le az útmutatót PDF formátumban a notice-facile.com weboldalról, vagy kérjen fordítást e-mailben.

Hogyan állítsam alaphelyzetbe a gépet?

Húzza ki a készüléket 60 másodpercre, majd dugja vissza. Ez visszaállítja az elektronikát. Ha a probléma továbbra is fennáll, olvassa el az útmutatót.

Milyen szerszámok szükségesek a javításokhoz?

Torx T20 csavarhúzó, lapos csavarhúzó, nyomatékkulcs (20-100 Nm), keskeny csipesz, oldalvágó, kombinált kulcsok (10, 13, 16, 17 mm).

Hogyan cseréljem ki az ajtózárat?

Húzza ki a készüléket, vegye le a tetejét, a vezérlőpanelt, az ajtót és a tömítést. Húzza ki a zár csatlakozóját, szerelje le és cserélje ki. Elektromos teszt elvégzése szakember által ajánlott.

HASZNÁLATI ÚTMUTATÓ CGA242X1TR Profilo

3.6.2 Montáz soucasti dvirek

Montaz provedte v opacnem sledu.

Oprava

3.7 Vymena tsesneni dvifek

Ostré hrany skrǐne!

Zajistetejednotivésoucasti préd pédem.

Požadavek:

3.7.2 Montáz tésnéni dvirek

VYSTRAHA

Nebezpeci padajicich dilu z duvodu nespravyne montaze!

Javitási utmutató - Mosógpép

1 A Dokumentummal kapcsolatos informaciok 234

1.1 Fontos tudnivalok 234

1.1.1 Cel 234
1.2 Szimbólummagyarázat 234
1.2.1 Veszélyességi szintek 234
1.2.2 Veszelyt jelző szimbólumok 234
1.2.3 A figyelmeztetesek felepitese 235
1.2.4 Aitalanos szimbolumok 235

Szerszamok es segedanyagok 236

Javitas 237

3.1 A felsö burkolat csereje 237

3.1.1 A felso burkolat eltavolitasa 237
3.1.2 A felso burkolat elhelyzese 237

3.2 A verzêrlöpanel cseréje 238

3.2.1 A vezerlopanel eltavolitasa 238
3.2.2 A verzêrlöpanel telepitése 238

3.3 A mososzer-adagolocsereje 239

3.3.1 A mososzer-adagolé eltavolitasa 239
3.3.2 A mososzer-adagolobehelyezese 239

3.4 A mososzer-adagoló fogantyujanak cseréje 240

3.4.1 A mososzer-adagolfo fogantuyjanak eltavolitasa 240
3.4.2 A mosószer-adagoló fogantyujának behelyezese 240

3.5 Az ajto csereje 241

3.5.1 Az ajto eltavolitasa 241
3.5.2 Az ajto felhelyezese 241

3.6 Az ajto alkatreszeinek csereje 242

3.6.1 Az ajto alkatreszeinek eltavolitasa 242
3.6.2 Az ajto alkatrészeinek felhelysezese 242

3.8 Ajtózár cseréje 247

3.8.1 Az ajtózár eltávolítasa 247
3.8.2 Az ajtózár behelyezese 248

3.9 A belso dobvilagitas csereje 249

3.9.1 A belso dobyilagitas eltavolitasa 249
3.9.2 A belso dovvilagitas telepitese 249

3.10 A szivattyufedel csereje 250

3.10.1 A szivattyufedel eltavolitasa 250
3.10.2 A szivattyufedel telepitese 250

3.11 Az elulso panel csereje 251

3.11.1 Az elulso panel eltavolitasa 251
3.11.2 Az elulso panel telepitese 253

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogatjak a fogyasztot készulékek othoni megjavitzában a körneyezzettudatos tervezesról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jelzo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-sély
	Nem/ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jeIzO szimbolumok

1.2.3 A figyelmeztetesek felepitese

A jelen dokumentumban levo figyelmeztetesek szabvanyosit ott megjolenesuek es folépétésiek.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetes figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltasok.

Az alabbi péda egy olyan figyelmezététut mutat be, amely az aram alatt levó alkateré-szek okozla aramütesre figyelmetzit. Megemliti a veszely elkerulésere szolgálo intézkésted.


VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbólumok

A jelen dokumentumban az alabbi altalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyú vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Segédeszköz [15000155]	Müanyag alkatrészek meglazí-tására szolgáló szerszám
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs [15000441]	Nyomatékkulcs 20-100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszűcsörő fogó,hajlott kialakltás[00341269]	Hossz: 200 mm
Oldalcsipő fogó[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelöles Részletek	Képek
Combination wrench [00340814]	Mérét 13°mm, M8
Csillag-Villäskulcs [00340817]	Mérét 17 mm, M10
Csillag-Villäskulcs [15000459]	Mérét 16°mm, M10

Javitás

3.1 A felsö burkolat cseréje

Kulonleges eszkozok

Torx Bit TX20, furatos, hosszú 6,30mm (1/4") 1520mm, biztonsági [00341272] bithegy csavarokhoz

Kovetelmeny:

A keszüléket levalasztotta az áramellársól.
A keszüléket levalasztotta a vizellatársól.

3.1.1 A felsō burkolat eltávolitása

1. Távolítsa el a csavarokat (1).
2. Tolja a felso burkolatot a keszulek hatsó része fele (2).
3. Felemelve (3) távolítá sa el a felso burkolatot.

3.1.2 A felső burkolat elhelyezese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.2 A gezérlopanel cseréje

Éles burkolatszéleki

Vagasi serulsek

Viseljen védökesztyut.

Megdontt keszulekek elcsuszasa!

Csonttorez / zuzodasi serulések

Biztositsa a keszulekeket elcsuszas elln.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leesö alkatreszek miatti sérülé

Biztositsa az alkatreszt leeses elln.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszuluk tobbi rsesinek vagy az ugyfel lakasanak (pl. padlo) karoso

dasa

Biztositsa az alkatreszt leeses ellen.

Kovetelmeny:

A keszüléket leválasztotta az aramellátsröl.
A keszuleket levaliasztotta a vizellatasrol.
E Elavolitotta a felso burkolatot. 237
Eltávolította a mosószer-adagolót.—239

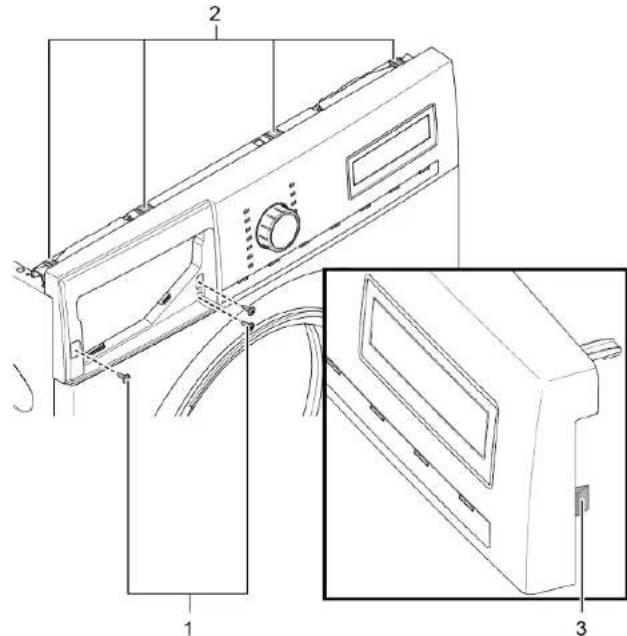

3.2.1 A gezérlopanel eltávolitása

1. 1. Távolítsa el a csavarokat (1).

2. Lazitsa meg a rogzitoelemeket (2, 3).

1. Huza kia vezerloegysseg dugaszt.
2. Távolitsa el a vezérólpaneelt.

Az elhelyezest fordltott sorrendben végézze.

Javitás

3.3 A mosószer-adagoló cseréje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
A keszüléket levalasztotta a vizellatársól.

3.3.1 A mosószer-adagoló eltávolítasa

1. Húzza ki a mosószer-adagoló rekeszt.
   2.1.Nyomja le a fiokot (1).

2. Távolitsa el a mosószer-adagoló rekeszt (2).

3.3.2 A mosószer-adagoló behelyezese

Az elhelyezest forditott sorrendben végEZze.

Javitás

3.4 A mososzer-adagolofogantuyujanak csereje

Kovetelmeny:

A keszüléket levalasztotta az aramellátásrol.
A keszüléket leválasztotta a vizellátásrol.
Eltávolitotta a mosószer-adagolót.→239

3.4.1 A mosószer-adagoló fogantúyujänak eltávolitasa

1. Lazitsa meg a rogzittoelemeket.

1. Távolítsa el masószer-adagoló rekesz fogantyúját.

3.4.2 A mososzer-adagoló fogantuyujanak behelyezese

Az elhelyezest forditott sorrendben végezze.

Javitás

3.5 Az ajtó cseréje

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról.
Az ajto nyitva van.

3.5.1 Az ajto eltavolitasa

1.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk tóbbi részeinek vagy az ügyfél lakásnak (pl. padlo) károsódása.
Biztositsa az alkatrzeszt leeses ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérüles.
Biztositsa az alkatreszt leeses elln.

Távolitsa el csavarokat (1).

1. Felfelé húzva távolítsa el az ajtó.

3.5.2 Az ajto felhelyezese

Az elhelyezest forditott sorrendben végezze.

Javitás

3.6 Az ajto alkatreszeinek csereje

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszüléket levalasztotta a yizellatársol.
Elavolitotta azajot.→241

3.6.1 Az ajto alkatreszeinek eltavolitasa

Kivulrol befele haladva szerelje szet az ajtot.

3.6.2 Az ajto alkatrészeinek felhelyezese

Az elhelyezest forditott sorrendben végezze.

Javitás

3.7 A gumitömités csereje

VIGYAZAT

Éles burkolatszeleki

Vagasi serulsek

Viseljen védokesztyut.

VIGYAZAT

Leeső alkatrészek veszelye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérüles.

Biztositsa az alkatreszt leeses ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszulek tobbi részeinek vagy az ugyfel lakasanak (pl. pado) karso

dasa.

Biztositsa az alkatreszt leeses ellen.

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszuleket levaliasztotta a vizellatasról.
Eltavolitotta a mososzer-adagolot.239
Eltavolitotta az ajtó.→241
Eltavolitotta azsivattyufedelet.250

3.7.1 A guminitites eltavolitasa

1.

FIGYELMEZTETES

Megdontott keszulekek elcsuszasa!

Csontores /zuzodasi serulisek

Biztositsa a keszulékeket elcsuszás Ellen.

Emelje fel elol a keszuleket.

1. Lazitsa meg a csavarokat az elulso panel aljan (1).

1. Engedje le a keszüléket.

Javitás

1. Távolítsa el a szivattyúnál (2) levő csavarokat. 5. 1. Lazítsa meg a készülék ható részen (1) levő csavarokat.

1. Távolítsa el a felso burkolatot (2, 3).

6.1. Távolitsa el a csavarokat (1).

1. Lazitsa meg a vezerlopanfogriztoelemeilt (2, 3). 3. Lazitsa meg a mososzer adagolo hazanncsca va

1. Távolitsa el a vezérólpaneelt.

2. Távolitsa el a belso dobvilagitas tartojat fent.

FIGYELEMI

Sérûlt felület kockázata!

A helyteLEN szerszámok hasznalatalval megkarcolhataj a keszülék fe-lúletet.

A fesztögyürültavolltasahoz kizárolag mūanyag szerszámokat használezj.

Tavoltsa el fesztogyurut a tomttesb oeg ymuanyag szerszammal.

1. Vegye ki tömtétst az elüso panelból.

2. Vegye ki a kabelcsatlakozot az ajtózárðl.

Javitás

1. Lazitsa meg a csavarokat az elulso panel tetejen (3).

1. Távolítsa el az elülso paneht.

2. Szüntesse meg a tomlcsatlakozásokat.

1. Tavolitsa el guminitomitest.

3.7.2 Gumitōimits felhelyezése

FIGYELMEZTETES

Leeső alkatrészek veszélye a n em megfelelo telepités miatt!

Sérulés vagy a keszülék károsodásanak veszélye

Hüzza meg az üstszajgumi szoritógyürjét 3,4 Nm nyomatékkal.

Az elhelyezest forditott sorrendben végezze

Javitás

3.8 Ajtozarcsereje

Gyartokent kotelessegung tartalek alkatreszkent ajtozarat biztositani a vasarok szamara, belernte y a javitis ulasitasokat is a 2019/2023 EU-rendletnek megfelelden. Felhivjuk y figelymert, hagy az ajtozar csereje utan egyk peckt elektrumuszeresnek elektorotechnikai bitzonsagi vizsgalatot kell végeznie a keszulke uzembe helyzese elott. A vizsgalatot vegzdo zemelynek az adott orszag tovenyei, szabalyozasai es szabvanyai szerint meghatarozott képestelsei kell rendelkeznie.

VESZÉLY

Aramutés veszelye aram alatt levə alkatreszek miatt!

Eletveszely a nem megfelelo javitas okozta aramutes miatt

Az elektromos alkatrzesek javatisat kizarolag képsett elektrum-szeresz végeshetii.
A javitas utan végeztessen a VDE 0701-nek vagy az orszagspecificus szabalyozasoknak megfelelo vizsgalatot.

VIGYAZAT

Éles burkolatséleki!

Vagasi serulsek

Viseljen védokesztyüt.

FIGYELMEZTETES

Megdontt keszulékek elcsuszasa!

onttóres /zúzódási serulések
Biztositsa a keszulkeket elcsuszas elln.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miattl
Leeso alkateszek miatti serules.
Biztositsa az alkatreszt leeses elln.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülék többi részlének vagy az ügyfél lakásnak (pl. pálo) károsó-dásá.
Biztositsa az alkatreszt leeses ellen.

Kovetelmeny:

A keszuleket levalasztotta azaramellatasról.

A keszüléket levalasztotta a vizellatársól.
A keszulekek szabadon hozzaferhetok.
Eltavolitotta felsb burkolatot.237
A vezerlopaneleltavolitttak.
Eltávolitotta az ajtót.→241
A fesztogyurut eltavolitottak.
Az elulso panelt eltayolitottak.
A gumitomitest eltavolitottak.

3.8.1 Az ajtózár eltávolitása

1. Valassza le az ajtózár csatlakozóját.
2. Lazitsa meg az ajtózárat.

3. Vegye ki az ajtózárat.

Javitás

3.8.2 Az ajtózár behelyze sé

Az ajtozarnak megfelelo pozicioban kell lennie ahho, hogy a veszhely- zeti ajonyitas mukodokepes legyen.

Az elhelyezest forditott sorrendben végEZze.

Javitás

3.9 A belso dovvilagitas csereje

VIGYAZAT

Éles burkolatszeleki

Vagasi serulsek

Viseljen védökesztyut.

FIGYELMEZTETES

Megdontt keszulekek elcsuszasa!

Csonttore / zuzodasi serulesek

Biztositsa a keszulekeket elcsuszas elln.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérüles

Biztositsa az alkatreszt leeses elln.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülék többi részeinek vagy az ügyfél lakásnak (pl. padlo) károso

asa.

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszüléket levalasztotta az aramellatasröl.
A keszuleket levaliasztotta a vizellatasrol.
A keszülékek szabadon hozzaféhetok.
Eltayolitotta a felso burkolatot. 237
Eltávolította a mosószer-adagoló.→239
A gezérlopanelt eltávolitották.

1. Húzza ki a belsö dobvilágítas tartójat a készülékböl.
2. Valassza le az elektromos csatlakozokat.
3. Távolítsa el a belsó dobvilagilasta belsó dobvilagitas tartójábol.

3.9.2 A belso dobvilagitas telepitese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.10 A szivattyufedel cserede

Követelmeny:

A keszüléket levalasztotta az aramellatásrol.
A keszüléket levalasztotta vizellatársól.

3.10.1 A szivattyufedel eltavolitasa

1. Nyissa fea szivattyfedelét.

1. Távolítsa el a szivattyú fedelet.

3.10.2 A szivattyfedel telepitese

Az elhelyezest forditott sorrendben végaze.

Javitás

3.11 Az elülsö panel cseréje

VIGYAZAT

Éles burkolatszeleki
Vagasi serüleşek
Visejen védokesztyüt

Kovetelmeny:

A készüléket levalasztotta az aramellatásröl.
A keszuleket levalasztotta a vizellatasról.
Eltávolította a mosószer-adagolót.→239
Eltavolitotta az ajt.241
A gumitomtest eltavolifttak.
Eltavolitotta szivatuyufedelet. 250

3.11.1 Az elulso panel eltavolitasa

1.

FIGYELMEZTETES

Megdontt keszulekek elcsuszasa!

Csontóres /zúozádisrülešek
Bítzòsftsa a keszüliékeket elcsuszás ell.

Emelie fel eloi a keszuleket.

1. Távolitsa el az aljáról csavarokat (1).

1. Engedje le a keszüléket.

Javitás

4.1. Távolitsa el csavarokat (1).

1. Tolja a felso burkolatot a keszulek hatso része fele (2).
2. Felemelve (3) tavolitsa el a felso burkolatot.

5.1. Távolítsa el acsavarokat (1).

1. Lazitsa meg a rogzitolemeket (2, 3).

1. Távolitsa el a vezérólpaneñt.

7.

VIGYAZAT

Leeso alkatrzesek verzélye a kioldott csavarok miatt! Leeso alkatrzesek miatti sérlés.

Biztositsa az alkatreszt leeses elln.

Javitás

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk többi részeinek vagy az ügyfél lakasanak (pl. padlo) karo-sodásá.

Biztositsa az alkatreszt leeses elln.

Tavolitsa el csavearokat az elejerol, haladjon alulrol felfelé (2, 3).

1. Távolítsa el az elülsö panelt.

3.11.2 Az elulso panel telepitese

Az elhelyezest forditott sorrendben végEZe.
