LIETOŠANAS INSTRUKCIJA CGA242X1TR Profilo

3.4.1 Mazgansanas lidzekla atvilktnes roktura iznemsana 282
3.4.2 Mazgāsānas liddekla atvilktnes roktura uzstādīsana 282

3.5Durtinonoma 283

3.5.1 Durtinu nonemšana 283
3.5.2 Durtinu uzstadisana 283

3.6Durtinudetalunomaina 284

3.6.1 Durtinu dalu nonem'sana 284
3.6.2 Durtinu dalu uzstadiisan 284
3.7Durtinublivesnomaina 285
3.7.1DurtinublivesnonemSanana 285
3.7.2Durtinublivejumauzstadiisana 288

3.8 Durtu slega nomaina 289
3.8.1 Durtinu slega nonem'sana 289
3.8.2 Durtinu slega uzstadisana 290
3.9 Bundula lampinas nomaina 291

3.9.1 Bundula lampinas iznemšana 291
3.9.2 Bundula lampinas uzstadiisana 291

3.10 Sukna vaka nomaina 292

3.10.1 Sūkna vāka nonemśana 292
3.10.2 Sūkna vāka uzstādiṣana 292

3.11 Prieksejā panela nomaina 293

3.11.1 Prieksejapanela nonemsana 293
3.11.2 Prieksejapanela uzstadiisan 295

Par so dokumentu

1.1 Bütiska informacija

1.1.1 Merkis

Sie labošanas ieteikumi ir paredzeti pateretajam, patstavigi labojot ierices, saskaṇa ar piemerojamo Ekodizaina regulu (sakot no 03.2021.).

Tajā ir sniēgta informacija par to, kā nomainīt noteiktas rezerves dalas, kā aī brīdinalājuni un riskī.

Jautjumu gadijumā ludzam sazināties ar mūs u klientu apkalposanas dienestu. Mē esam atbildīgī par zauδejuimē tikāt tad, ja ir pienacīgī ieveroti sie labosanas ieteiku-mi.

1.2 Simbolu skaidrojums

1.2.1 Bistamibas limeni

Bridinajuma limenus veido symbols un signalvards. Signalvards apzime bistamibas pakapi.

Tabula 1:Bistamibas lmeni

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilutā iestāsies nāve vai radlsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilutā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilutā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilutā var rasties kaitējums ipašumam.

1.2.2 Bistamibas symboli

Bistambas symboli ir simboliski apzimejumi, kas sniedz norades par bistambas veidu. Saià dokumenta ir izmantoti sadi bistambas symboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas symbols Nozīme
	Karstu virsmu radītla bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2:Bistamibas simboli

1.2.3 Bridinajumu struktura

Sajadokumenta sniegtajembrdinajumiemir standartizets noformejums unstan-dizetela struktura.


BISTAMI Bistamibas veids un avots! lespējamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinajumu. Bistamibas novērsanas pasākūmi un aizliegumi.

Nakamajā piēmēr ār paradīts bridjūnājūs, kā aspizme elektrotriciena risku, ko rada sigrupgamkīfvas detalas. Ir norādīs bṭastāmibas novērsānas pasakūms.


BISTAMI Elektrotriecija risks, ko rada spiregumaktivas detalas! Navejoše elektrotriciens Avtienojiet iekartas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Visparigie symboli

Sajadokumenta ir izmantoti sadi vispartgie symboli:

Visp. symbols NoZime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
1	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. symbols Nozime
	Video pamácības sailes apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎ vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attělotá teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispangie symboli

Piederumi un paliglidzekli

Apzimējums Sūkāka informácija Attēli
Papildu instruments [15000155]	Instruments plastmasas detaçu atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiŋu
Momentatslēga [15000441]	Momentatslēga: 20-100 Nm
Plakans skrūvgrie-zis [00340854]	Izmērs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolācija: 1000 V mainstrāva
Plakans skrūvgrie-zis [00340855]	Izmērs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolācija: 1000 V mainstrāva
Asknaibles, izliekas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzimējums Sīkāka informacià Attēli
Kombinētā uz-griežnu atsīlēga [00340811]	Atsīlēgas platums 10°mm, M6
Combination wrench [00340814]	Atsīlēgas platums 13°mm, M8
Kombinētā uz-griežnu atsīlēga [00340817]	Atsīlēgas platums 17 mm, M10
Kombinētā uz-griežnu atsīlēga [15000459]	Atsīlēgas platums 16°mm, M10

Remonts

3.1 Darbvismas nomaina

Speciali riki:

Torx Bit TX20 ar caurumu, 6,3 ^ mm (1/4") 152 ^ mm, skruvem ar [00341272] garš drośibas tupinu

Prasiba:

Iericeirjabutavienta nostrvaspadeves.
Iericeirjabutavienotainudenspadeves.

3.1.1 Darbvismas nonemśana

1. Izskruveyijet skruves (1).
2. Pastumiet darbvirsmu uz ierices aizmuguri (2).
3. Virziet darbvirsmu augsup (3), lai to nonemtu.

3.1.2 Darbvismas uzstadisana

Uzstadiet apgiezta kartiba.

Remonts

3.2 Fascijas panela nomaina

Prashta:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavienotainoudenspadeves.
Nonemta darbvisma. 279
Iznemta mazgāsanas lidzekla atvilktne.281

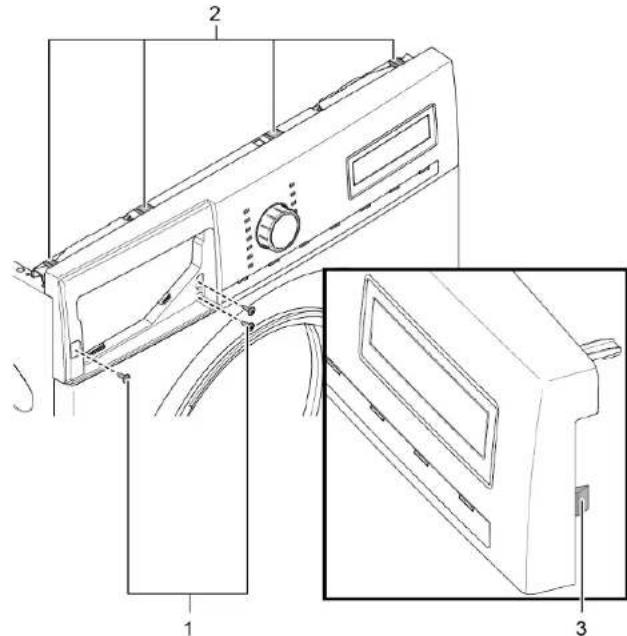

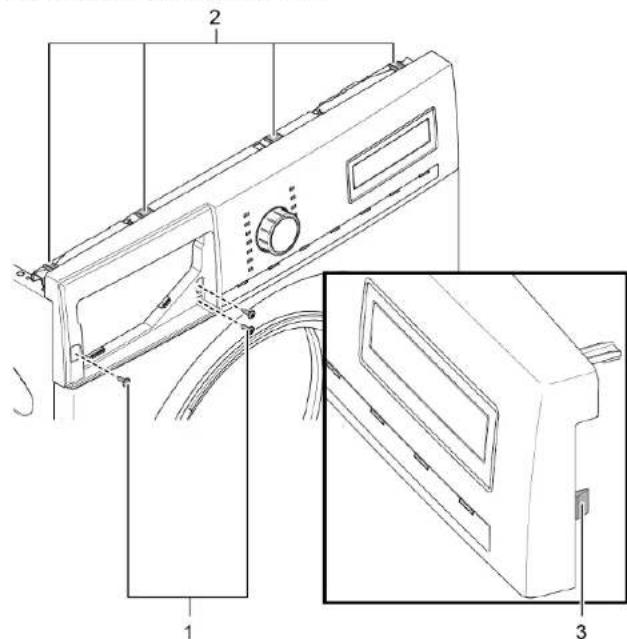

3.2.1 Fascijas panela nonem'sana

1.1. Izskruvejiet skruves (1).

1. Atvienojiet stiprinajuma elementus (2, 3).

1. Atvienojiet vadibas bloka spraudna savienojumu.
2. Nonemiet fascijas paneli.

3.2.2 Fascijas panela uzstadisana

Uzstadiet apgiezta kartiba

Remonts

3.3 Mazgāsanas lidzekla atvilktnes nomina

Prastba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutatvienotainoudenspadeves.

3.3.1 Mazgāsanas lidzekla atvilktnes iznemsana

1. Izvelciet mazgasanas lidzekla atviktni.
   2.1. Nospiediet ieliktni lejup (1).

2. Iznemiet mazgasanas lidzekla atvilktni (2).

3.3.2 Mazgāsanas liddekla atavilktnes uzstadiṣana

Uzstadiet apgrietztkrtiba

Remonts

3.4 Mazgāsanas lidzekla atvilktnses roktura nomaina

Prastba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutavienotainu denspadeves.
Iznemta mazgaaanas lidzekla atvilktne-281

3.4.1 Mazgāsanas lidzekla atvilktnes roktura iznemsana

1. Atvienojiet stiprinajuma elementus.

1. Nonemiet mazgasanatidzekka atvilktnes rokturi.

3.4.2 Mazgāsanas lidzekla atvilktnes roktura uzstādīsana

Uzstadiet apgiezta kartiba.

Remonts

3.5 Durtu nomaina

ESIET PIESARDZIGI

Atverietengu nodalijumul

Pirkstu saspiesana / iesprusana
Neievietojiet rokas engu nodalijumā.
Valkajiet aizsargcimdus

Prastba:

Iericei ir jabut avtienotai no stravas padeves.
Iericei ir jabut atvienotai no udens padeyes.
Atvertas durinas.

3.5.1 Durtinu nonem'sana

1.

UZMANIBUI

Kritosu detalu risks, ko izraisa valigas skruves!
Citu ierie des detalu bojajumi vai bojajumi, kas rodas klaenta majas.
piem., apakspuse.
Nostipriniet detalu, lai tnenokristu.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa vallgas skruves!

Kritosu detalu izraisitas traumas.
Nostipriniet detalu, lai tnenokristu.

Izskruvejiet skruves (1).

1. Virziet durtinas augsup.

3.5.2 Durtu uzstadisana

Uzstadiet apgieztarktib

Remonts

3.6 Durtu detalu nomaina

ESIET PIESARDZIGI

Atveriet engu nodallijumul
Pirkstu saspiesana / iesprusana
Neievietojiet rokas engu nodalijumaa
Valkajiet aizsargcimdus

Prastba:

lericeirjabutavientoaintnostravaspadeves.
Iericeirjabutatvienotainuidenpadeves.
Durtinas ir nonemtas.→283

3.6.1 Durtu daln nonemsana

• Izjauciet durtinas no arpuses uz iekspusi.

3.6.2 Durtu dalu uzstadisana

Uzstadiet apgrietztkrtiba

Remonts

3.7 Durtju blives nomina

AESIET PIESARDZIGI

Asas korpusa malasi

Griezumu traumas

Valkajiet aizsargcimdus.

AESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!

Kritosu detalu izraisitas traumas.

Nostipriniet detalu, lai tnenokristu.

UZMANIBU!

Kritosu detalu risks, ko izraisa valigas skruves!

Citu ierices detalu bojajumi vai bojajumi, kas rodas klien ta majas, piem.

apakspuse.

Nostipriniet detalu, lai tā nenokristu.

Prasiba:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavtienotainudenspadeves.
Iznemta mazgāsanas lidzekla atviktne.→281
Durtinas ir nonemtas.→283
Nonemts sukna vaks.-292

3.7.1 Durtu blives nonemsana

1.

BRIDINJUMS

Sasveruos Ierfcu pasIdesana!

Kaulu luzumi / saspiesanas traumas

Nostipriniet ierces, lai tās nesllidetu.

Paceliet ieri ci no priekspuses.

1. Atskruvejiet prieksja panela apaksa esosas skruves (1).

1. Pazeminiet ierici.

Remonts

1. Izskruvejiet skruvesukna zana (2). 5. 1. Atskruvejiet skruves ekartas aizmugure (1).

1. Nonemiet darbvirsmu (2, 3).

3.10.1 Sūkna vāka nonemśana

1. Atveriet sukna vaku.

1. Nonemiet sukna vaku.

3.10.2 Sūkna vāka uzṭadīsana

Uzstadiet apgiezta kartiba.

Remonts

3.11 Prieksëja panela nomina

ESIET PIESARDZIGI

Asas korpusa malasi

Griezumu traumas

Valkajiet aizsargcimdus.

Prastba:

Iericei ir jabut atvienotai no stravas padeves.
Ierfceir jabut atvienotai no udens padeves.
Iznemta mazgaaanas Irdzekla atvikntne.281
Durtinas ir nonemtas. 283
Durtinu blveyiums ir nonemts.
Nonemts sūkna vāks.→292

3.11.1 Prieksejā panela nonemśana

1.

BRIDINAJUMS

Sasveruos Ierfcu pasldesana!

Kaulu luzumi / saspiesanas traumas

Nostipriniet ierices, lai tās neslidetu

Paceliet ierlci no priekspuses.

1. Izskruvejiet skruves apakspuse (1).

1. Pazeminiet ierici.

Remonts

4.1. Izskruvejiet skruves (1).

1. Pastumiet darbvirsmu uz ierices aizmuguri (2).
2. Virziet darbvirsmu augsup (3), lai to nonemtu.

5.1.lzskruvejietskruves(1).

1. Atvienojiet stiprinajuma elementus (2, 3).

1. Nonemiet fascijas paneli.

7.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skrveis!
Kritosu detalu izraislas traumas.

Nostipriniet detalu, lai ta nenokristu.

Remonts

UZMANIBUI

Kritsu detalu risks, ko izraisa vaigas skruves! Citu ierics detalu bojajumi vai bojajumi, kas rodas kianta majas, plem., apakspuse.

Nostipriniet detalu, lai tnenokristu.

Izskruvejiet skruves priekspuse no apakas uz augsu (2, 3).

1. Nonemiet prieksejo paneli.

3.11.2 Prieksja panela uzstadijsana

Uzstadiet apgriezta kartiba.
