Produkta veids	Priekšējās ielādes veļas mašīna
Zīmols	Profilo
Modelis	CMJ1018XTR
Izmēri (A x P x D)	85 cm x 60 cm x 65 cm (aptuvens)
Mazgāšanas jauda	8 kg (aptuvens)
Maksimālais centrifūgas ātrums	1400 apgr./min (aptuvens)
Energoefektivitātes klase	A+++ (aptuvens)
Ūdens patēriņš ciklā	48 L (aptuvens)
Trokšņu līmenis (mazgāšana/centrifūga)	52 dB / 74 dB (aptuvens)
Ielādes veids	Priekšējais
Galvenās funkcijas	Dažādas mazgāšanas programmas (kokvilna, sintētika, smalkie audumi u.c.), atliktais starts, bērnu drošība, putu kontrole, pretsvārstību sistēma
Apkope un tīrīšana	Regulāra tīrīšana: mazgāšanas līdzekļu atvilktne, sūkņa filtrs, durvju blīve; izmantot piemērotus atkaļķotājus
Drošība	Durvju bloķēšanas ierīce, aizsardzība pret noplūdēm, bērnu drošība, automātiska apstāšanās problēmu gadījumā
Rezerves daļas un remontējamība	Vadības panelis, augšdaļa, mazgāšanas līdzekļu atvilktne, durvis, durvju blīve, durvju aizbīdnis, bungas apgaismojums, sūkņa vāks, fasādes panelis. Augsts remontējamības indekss (aptuvens)
Apkopei nepieciešamie instrumenti	Torx T20 skrūvgriezis, plakanais skrūvgriezis, tievknābja knaibles, stiepļu knaibles, atslēgas (10, 13, 16, 17 mm), griezes momenta atslēga, montāžas ķīlis
Elektroapgāde	230 V, 50 Hz, 16 A (aptuvens)
Vispārīga informācija	Lietošanas un remonta instrukcija 505 lapās. Atbilst ES ekodizaina regulai.

Bieži uzdotie jautājumi - CMJ1018XTR Profilo

Kā noņemt mašīnas augšdaļu?

Vispirms atvienojiet ierīci un aizveriet ūdens padevi. Aizmugurē izskrūvējiet skrūves, tad bīdiet augšdaļu atpakaļ un paceliet to. Uzmanīgi no asām malām.

Ko darīt, ja mašīna neieslēdzas?

Pārbaudiet, vai spraudnis ir iesprausts un automātiskais slēdzis nav izsitis. Pārliecinieties, ka durvis ir pareizi aizvērtas. Ja problēma turpinās, sazinieties ar klientu apkalpošanas dienestu.

Kā tīrīt sūkņa filtru?

Atvienojiet ierīci un izlejiet atlikušo ūdeni. Atveriet sūkņa vāku apakšā labajā pusē, izskrūvējiet filtru un notīriet to zem tekoša ūdens. Salieciet atpakaļ pretējā secībā.

Kā nomainīt durvju blīvi?

Atvienojiet ierīci, izņemiet mazgāšanas līdzekļu atvilktni, vadības paneli, durvis un esošo blīvi. Uzstādiet jauno blīvi pretējā secībā. Pievelciet fiksācijas skavu ar griezes momentu 3,4 Nm. Sīkākai informācijai skatiet instrukciju.

Mašīna vibrē vai trokšņo centrifūgas laikā, ko darīt?

Pārbaudiet, vai ierīce ir līdzena un kājas ir noregulētas. Pārliecinieties, ka veļa ir vienmērīgi sadalīta bungā. Izņemiet svešķermeņus (monētas, atslēgas). Ja troksnis turpinās, sazinieties ar klientu apkalpošanas dienestu.

Kā nomainīt bungas apgaismojumu?

Atvienojiet ierīci, noņemiet augšdaļu, mazgāšanas līdzekļu atvilktni un vadības paneli. Izņemiet apgaismojuma turētāju, atvienojiet savienojumus un nomainiet apgaismojumu. Salieciet atpakaļ pretējā secībā. Lietojiet aizsargcimdus.

Ūdens neizsūcas vai mašīna tek, kas jāpārbauda?

Pārbaudiet sūkņa filtru, ieplūdes un izplūdes šļūtenes un durvju blīvi. Notīriet mazgāšanas līdzekļu atvilktni. Ja noplūde turpinās, pārbaudiet savienojumus un sazinieties ar speciālistu.

Vai es pats varu salabot veļas mašīnu?

Jā, daži vienkārši remonti, piemēram, mazgāšanas līdzekļu atvilktnes, roktura, sūkņa vāka vai augšdaļas nomaiņa, ir iespējami. Elektriskajiem komponentiem sazinieties ar kvalificētu tehniķi pēc drošības pārbaudes saskaņā ar VDE 0701 standartu.

Kā nomainīt vadības paneli?

Atvienojiet ierīci un aizveriet ūdens padevi. Noņemiet augšdaļu un mazgāšanas līdzekļu atvilktni. Izskrūvējiet paneļa skrūves, atspraužiet stiprinājumus, atvienojiet vadības bloka savienotāju un izņemiet paneli. Uzstādiet jauno pretējā secībā.

Kādi bīstamības simboli ir instrukcijā?

Simboli ietver: vispārējs brīdinājums (izsaukuma zīme), elektriskais spriegums (zibens), sprādziens, iegriezumi, saspiešana, karstas virsmas, spēcīgs magnētiskais lauks, nejonizējošais starojums. Vienmēr ievērojiet drošības norādījumus.

LIETOŠANAS INSTRUKCIJA CMJ1018XTR Profilo

3.4.1 Mazgansanas lidzekla atvilktnes roktura iznemsana 282
3.4.2 Mazgāsānas liddekla atvilktnes roktura uzstādīsana 282

3.5Durtinonoma 283

3.5.1 Durtinu nonemšana 283
3.5.2 Durtinu uzstadisana 283

3.6Durtinudetalunomaina 284

3.6.1 Durtinu dalu nonemsana 284
3.6.2 Durtu dalu uzstadiana 284
3.7Durtinublivesnomaina 285
3.7.1DurtinublivesnonemSanana 285
3.7.2Durtinublivejumauzstadiisana 288

3.8 Durtinu slega nomaina 289
3.8.1 Durtinu slega nonem'sana 289
3.8.2 Durtinu slega uzstadisana 290
3.9 Bundula lampinas nomaina 291

3.9.1 Bundula lampinas iznemšana 291
3.9.2 Bundula lampinas uzstadiisana 291

3.10 Sukna vaka nomaina 292

3.10.1 Sūkna vāka nonemśana 292
3.10.2 Sūkna vāka uzstādiṣana 292

3.11 Prieksejā panela nomaina 293

3.11.1 Prieksejana panela nonemsana 293
3.11.2 Prieksejapanela uzstadiisan 295

Par so dokumentu

1.1 Bütiska informacija

1.1.1 Merkis

Sie labošanas ieteikumi ir paredzeti pateretajam, patstavigi labojot ierices, saskaṇa ar piemerojamo Ekodizaina regulu (sakot no 03.2021.).

Tajā ir sniēgta informacija par to, kā nomainīt noteiktas rezerves dalas, kā arī bridinājumi un riskī.

Jautjumu gadijumā ludzam sazināties ar mūs u klientu apkalposanas dienestu. Mē esam atbildīgī par zauδeūjuniem tikai tad, ja ir pienacīgī ieveroti sie labosanas ieteiku-mi.

1.2 Simbolu skaidrojums

1.2.1 Bistamibas limeni

Bridinajuma limenus veido symbols un signalvards. Signalvards apzime bistamibas pakapi.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilutā iestāsies nāve vai radlsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilutā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilutā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilutā var rasties kaitējums ipašumam.

Tabula 1:Bistamibas lmeni

1.2.2 Bistamibas symboli

Bistambas symboli ir simbolisk apzimejumi, kas sniedz norades par bistambas veidu. Saja dokumenta ir izmantoti sadi bistambas symboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas symbols Nozime
	Karstu virsmu radīta bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2:Bistamibas simboli

1.2.3 Bridinajumu struktura

Sajā dokumenta sniegtajiem bridinājumiem ir standartizets noformējums un standar-tēzī struktura.


BISTAMI Bistamibas veids un avots! Iespējamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinājumu. Bistamibas novērānas pasākūmi un aizliegumi.

Nakamajā plemerā ir paradits bridinjums, kaz apzime elektrotriëcija risku, ko rada sigrupguktivas detalas. Ir naradts bistambas noverşanas pasakums.


BISTAMI Elektrotrecierna risks, ko rada spriegumaktīvas detalias! Navejošs elektrotreciens Avtienojet ekartas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Visparigie symboli

Sajadokumenta ir izmantoti sadi vispartgie symboli:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. SYMBOLS Nozime
[ ]	Video pamáčības saites apzimējums
[ ]	Nepiecieśamo riku apzimējums
[ ]	Nepiecieśamo priekšnosacijumu apzimējums
[ ]	Nosacijuma apzimējums (ja ..., tad ...)
[ ]	Rezultāta apzimējums
[Sākt] Taustiŋa vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attēlotā teksta / loga apzimējums	(iekārṭas displejā)

Tabula 3: Vispangie symboli

Piederumi un paliglidzekli

Apzimëjums Sikkaka informacija Attëli
Papildu instruments [15000155]	Instruments plastmasas detaju atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošibas tapiŋu
Momentatslëga [15000441]	Momentatslëga: 20-100 Nm
Plakans skrūvgrie-zis [00340854]	Izmërs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolăcija: 1000 V mainstrava
Plakans skrūvgrie-zis [00340855]	Izmërs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolăcija: 1000 V mainstrava
Asknaibles, izliekas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzimējums Sīkāka informacià Attēli
Kombinētā uz-griežnu atsīgga [00340811]	Atsīgga platums 10°mm, M6
Combination wrench [00340814]	Atsīgga platums 13°mm, M8
Kombinētā uz-griežnu atsīgga [00340817]	Atsīgga platums 17 mm, M10
Kombinētā uz-griežnu atsīgga [15000459]	Atsīgga platums 16°mm, M10

Remonts

3.1 Darbvismas nomaina

Speciali riki:

Torx Bit TX20 ar caurumu, 6,3 ^ mm (1/4") 152 ^ mm, skruvem ar [00341272] garš drośibas tapinu

Prasiba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutavienotainu denspadeves.

3.1.1 Darbvismas nonemsana

1. Izskruveyijet skruves (1).
2. Pastumiet darbvirsmu uz ierices aizmuguri (2).
3. Virziet darbvirsmu augsup (3), lai to nonemtu.

3.1.2 Darbvismas uzstadisana

Uzstadiet apgiezta kartiba.

Remonts

3.2 Fascijas panela nomaina

Prashta:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavienotainoudenspadeves.
Nonemta darbvisma. 279
Iznemta mazgāsanas lidzekla atvilktne.281

3.2.1 Fascijas panela nonem'sana

1.1. Izskruvejiet skruves (1).

1. Atvienojiet stiprinajuma elementus (2, 3).

1. Atvienojiet vadibas bloka spraudna savienojumu.
2. Nonemiet fascijas paneli.

3.2.2 Fascijas panela uzstadisana

Uzstadiet apgiezta kartiba

Remonts

3.3 Mazgāsanas lidzekla atvilktnes nomina

Prastba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutatvienotainoudenspadeves.

3.3.1 Mazgāsanas lidzekla atvilktnes iznemsana

1. Izvelciet mazgasanas lidzekla atviktni.
   2.1. Nospiediet ieliktni lejup (1).

2. Iznemiet mazgasanas lidzekla atvilktni (2).

3.3.2 Mazgāsanas Iidzekla ataviktnes uzstadišana

Uzstadiet apgrietztkrtiba

Remonts

3.4 Mazgāsanas lidzekla atvilktnses roktura nomaina

Prastba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutatvienotainuidenpadeves.
Iznemta mazgasanas lidzekla atvilktne-281

3.4.1 Mazgāsanas lidzekla atvilktnes roktura iznemsana

1. Atvienojiet stiprinajuma elementus.

1. Nonemiet mazgasanatidzekka atvilktnes rokturi.

3.4.2 Mazgāsanas lidzekla atvilktnes roktura uzstādīsana

Uzstadiet apgiezta kartiba.

Remonts

3.5 Durtu nomaina

ESIET PIESARDZIGI

Atverietengu nodalijumul

Pirkstu saspiesana / iesprusana
Neievietojiet rokas engu nodalijumaa
Valkajiet aizsargcimdus

Prastba:

Iericei ir jabut atvienotai no stravas padeves.
Iericei ir jabut atvienotai no udens padeyes.
Atvertas durinas.

3.5.1 Durtin nonemsana

1.

UZMANIBUI

Kritosu detalu risks, ko izraisa valigas skruves!
Citu ierie des detalu bojajumi vai bojajumi, kas rodas klaenta majas.
piem., apakspuse.
Nostipriniet detalu, lai tnenokristu.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izralsa valtgas skruves!
Kritosu detalu izraisitas traumas.
Nostipriniet detalu, lai tnenokristu.

Izskruvejiet skruves (1).

1. Virziet durtinas augsup.

3.5.2 Durtu uzstadisana

Uzstadiet apgieztarktib

Remonts

3.6 Durtu detalu nomaina

ESIET PIESARDZIGI

Atveriet engu nodallijumul
Pirkstu saspiesana / iesprusana
Neievietojiet rokas engu nodalijumaa
Valkajiet aizsargcimdus

Prastba:

lericeirjabutatvienotaintnostravaspadeves.
Iericeirjabutatvienotainoudenspadeves.
Durtinas ir nonemtas.→283

3.6.1 Durtu daln nonemsana

• Izjauciet durtinas no arpuses uz iekspusi.

3.6.2 Durtu dalu uzstadisana

Uzstadiet apgrietztkrtiba

Remonts

3.7 Durtju blives nomina

AESIET PIESARDZIGI

Asas korpusa malasi

Griezumu traumas

Valkajiet aizsargcimdus.

AESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!

Kritosu detalu izraisitas traumas.

Nostipriniet detalu, lai tnenokristu.

UZMANIBU!

Kritosu detalu risks, ko izraisa valigas skruves!

Citu ierices detalu bojajumi vai bojajumi, kas rodas klien ta majas, piem.,

apakspuse.

Nostipriniet detalu, lai tā nenokristu.

Prasiba:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavtienotainudenspadeves.
Iznemta mazgāsanas lidzekla atviktne.→281
Durtinas ir nonemtas.→283
Nonemts sukna vaks.-292

3.7.1 Durtu blives nonemsana

1.

BRIDINJUMS

Sasveruos Iericu pasIdesana!

Kaulu luzumi / saspiesanas traumas

Nostiprinietierces,laitasnesllidetu.

Paceliet ieri ci no priekspuses.

1. Atskruvejiet prieksja panela apaksa esosas skruves (1).

1. Pazeminiet ierici.

Remonts

1. Izskruvejiet skruves sukna zona (2). 5.1. Atskruvejiet skruves iekartas aizmugure (1).

1. Nonemiet darbvirsmu (2, 3).

Iericei var netrauceti pieklut.
Nonemta darbvirsma. 279
Fascijas panelis ir nonemts.
Durtinas ir nonemtas. 283
Spriegotaja gredzens ir nonemts.
Prieksjais panelis ir nonemts.
Durtinu blivejums ir nonemts.

3.8.1 Durtinu slega nonemsana

1. Atvienojiet durtinu slega spraudni.
2. Albrivojiet durtinu slegu.

3. Nonemiet durtinu slegu.

Remonts

3.8.2 Durtu slega uzstadihana

Uzstadiet apgrietz kartb.

3.10.1 Sūkna vāka nojemṣana

1. Atveriet sukna vaku.

1. Nonemiet sukna vaku.

3.10.2 Sūkna vāka uzṭadīsana

Uzstadiet apgiezta kartiba.

Remonts

3.11 Prieksëja panela nomina

ESIET PIESARDZIGI

Asas korpusa malasi

Griezumu traumas

Valkajiet aizsargcimdus.

Prastba:

Iericei ir jabut atvienotai no stravas padeves.
Ierfceir jabut atvienotai no udens padeves.
Iznemta mazgāsanas lidzekla atviktne.→281
Durtinas ir nonemtas. 283
Durtinu blvyejums jr nonemts.
Nonemts sukna yaks.→292

3.11.1 Prieksejā panela nonemśana

1.

BRIDINAJUMS

Sasveruos Ierfcu pasldesana!

Kaulu luzumi / saspiesanas traumas

Nostipriniet ierices, lai tās neslidetu

Paceliet ierlci no priekspuses.

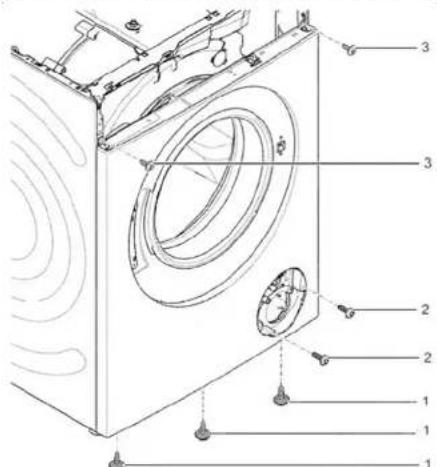

1. Izskruvejiet skruves apakspuse (1).

1. Pazeminiet ierici.

Remonts

4.1. Izskruvejiet skruves (1).

1. Pastumiet darbvirsmu uz ierices aizmuguri (2).
2. Virziet darbvisru augsup (3), lai to nonemtu.

5.1.lzskruvejietskruves(1).

1. Atvienojiet stiprinajuma elementus (2, 3).

1. Nonemiet fascijas paneli.

7.

ESIET PIESARDZIG

Kritosu detalu risks, ko izraisa valigas skruves!
Kritosu detalu izraistas traumas.

Nostipriniet detalu, lai ta nenokristu.

Remonts

UZMANIBUI

Kritsu detalu risks, ko izraisa vajgas skruves! Citu ierics detalu bojajiuni vai bojajiuni, kas rodas klaenta majas, plem., apakspuse.

Izskruvejiet skruves priekspuse no apakas uz augsu (2, 3).

1. Nonemiet prieksejo paneli.

3.11.2 Prieksejā panela uzstadiśana

Uzstadiet apgiezta kartiba.

Informacija apiemonta - Skalbyklé

1 Del sio dokumento 297

1.1 Svarbi informacija 297

1.1.1 Paskirtis 297

1.2 Simboliu paaiskinimas 297

1.2.1 Pavojaus lygial 297
1.2.2 Pavojausimboliai 297
1.2.3 Jspejimu struktura 298
1.2.4 Bendrieji simboliali 298

3.9.1 Bugno apsvietimo nuemimas 312
3.9.2 Bugno apsvietimo sumontavimas 312

3.10 Siurblio dangtelio keitimas 313

3.10.1 Siurblio dangtelio nuemimas 313
3.10.2 Siurblio dangtelio uzdejimas 313

3.11 Priekinio skydo keitimas 314

3.11.1 Priekinio skydo nuemimas 314
3.11.2 Priekinio skydo uzdajimas 316

Irankiairpagalbinespriemones 299

Remontas. 300
