CMJ1018XTR - Pralni stroj Profilo - Brezplačna navodila za uporabo

Vrsta izdelka	Pralni stroj s polnjenjem spredaj
Znamka	Profilo
Model	CMJ1018XTR
Dimenzije (V x Š x G)	85 cm x 60 cm x 65 cm (ocena)
Zmogljivost pranja	8 kg (ocena)
Največja hitrost ožemanja	1400 obratov/min (ocena)
Energijski razred	A+++ (ocena)
Poraba vode na cikel	48 L (ocena)
Raven hrupa (pranje/ožemanje)	52 dB / 74 dB (ocena)
Način polnjenja	Spredaj
Glavne funkcije	Različni programi pranja (bombaž, sintetika, občutljivo, itd.), odložen začetek, varnost otrok, nadzor pene, sistem proti neravnovesju
Vzdrževanje in čiščenje	Redno čiščenje posode za detergente, filtra črpalke, tesnila vrat; uporaba ustreznih sredstev proti vodnemu kamnu
Varnost	Naprava za zaklepanje vrat, zaščita pred puščanjem, otroška varnost, samodejni izklop v primeru težave
Nadomestni deli in popravljivost	Nadzorna plošča, zgornja plošča, posoda za detergente, vrata, tesnilo vrat, zapiralo vrat, luč bobna, pokrov črpalke, sprednja plošča. Visok indeks popravljivosti (ocena)
Orodje, potrebno za vzdrževanje	Izvijač Torx T20, ploščati izvijač, klešče s tankimi čeljustmi, rezalne klešče, kombinirani ključi (10, 13, 16, 17 mm), momentni ključ, montažni klin
Električno napajanje	230 V, 50 Hz, 16 A (ocena)
Splošne informacije	Navodila za uporabo in popravilo obsegajo 505 strani. Skladno z evropsko uredbo o okoljsko primerni zasnovi.

Pogosto zastavljena vprašanja - CMJ1018XTR Profilo

Kako odstraniti zgornjo ploščo stroja?

Najprej izključite napravo in zaprite dovod vode. Odstranite vijake na zadnji strani, nato potisnite zgornjo ploščo nazaj in jo dvignite. Pazite na ostre robove.

Kaj storiti, če se stroj ne vklopi?

Preverite, ali je vtičnica pravilno priključena in ali odklopnik ni izklopljen. Prepričajte se, da so vrata pravilno zaprta. Če težava vztraja, se obrnite na servisno službo.

Kako očistiti filter črpalke?

Izključite napravo in izpraznite preostalo vodo. Odprite pokrov črpalke spodaj desno, odvijte filter in ga očistite pod tekočo vodo. Sestavite v obratnem vrstnem redu.

Kako zamenjati tesnilo vrat?

Izključite napravo, odstranite posodo za detergente, nadzorno ploščo, vrata, obstoječe tesnilo. Namestite novo tesnilo v obratnem vrstnem redu. Zategnite objemko na 3,4 Nm. Za podrobnosti glejte navodila.

Stroj vibrira ali povzroča hrup med ožemanjem, kaj storiti?

Preverite, ali je naprava poravnana in ali so nogice nastavljene. Prepričajte se, da je perilo enakomerno porazdeljeno v bobnu. Odstranite vse tujke (kovanci, ključi). Če hrup vztraja, se obrnite na servisno službo.

Kako zamenjati luč v bobnu?

Izključite napravo, odstranite zgornjo ploščo, posodo za detergente in nadzorno ploščo. Odstranite nosilec luči, odklopite povezave in zamenjajte luč. Sestavite v obratnem vrstnem redu. Nosite zaščitne rokavice.

Voda ne odteka ali stroj pušča, kaj naj preverim?

Preverite filter črpalke, dovodne in odvodne cevi ter tesnilo vrat. Očistite posodo za detergente. Če puščanje vztraja, pregledite priključke in se obrnite na strokovnjaka.

Ali lahko sam popravim svoj pralni stroj?

Da, nekatere preproste popravila, kot so zamenjava posode za detergente, ročaja, pokrova črpalke ali zgornje plošče, so možna. Za električne komponente pokličite usposobljenega tehnika po varnostnem testu po standardu VDE 0701.

Kako zamenjati nadzorno ploščo?

Izključite napravo in zaprite dovod vode. Odstranite zgornjo ploščo in posodo za detergente. Odvijte vijake plošče, odpnite pritrdilne elemente, odklopite konektor krmilne enote in odstranite ploščo. Namestite novo v obratnem vrstnem redu.

Kateri so simboli nevarnosti v navodilih?

Simboli vključujejo: splošno opozorilo (klicaj), električna napetost (strela), eksplozija, ureznine, zmečkanine, vroče površine, močno magnetno polje, neionizirajoče sevanje. Vedno upoštevajte varnostna navodila.

NAVODILA ZA UPORABO CMJ1018XTR Profilo

3.11.1 Uklanjanje prednje ploce

1.

Podignite uredaj's prednje strane.

1. Uklonite vijke s donje strane (1).

1. Spustite uredaj.

Popravak

1.2.1 Urovne nebezpečenstva

Nadvihnite spotrebič v prednej Časti.

3.1.1 Odstranjevanje delovne povrsine 426
3.1.2 Namestitev delovne povrsine 426

3.2.1 Odstranjevanie plošće za vence 427
3.2.2 Namestitev plošće za vence 427

3.3 Zamenjava predalicka za detergent.. 428

3.3.1 Odstranjevanje predalicka za detergent 428
3.3.2 Namestitev predalcka za detergent 428

3.4 Zamenjava rocaja predalcka za detergent 429

3.4.1 Odstranjevanje rocaja predalcka za detergent 429
3.4.2 Namestitev rocaja predalcka za detergent 429

3.5 Zamenjava vrat 430

3.5.1 Odstranjevanje vrat 430
3.5.2 Namestitey vrat 430

3.6 Zamenjavakomponentvrat 431

3.6.1 Odstranjevanje component vrat 431
3.6.2 Namestitev component vrat 431

3.7 Zamenjavatesnilavarat 432

3.7.1 Odstranjevanje tesnila vrat 432
3.7.2 Namestitev tesnila vrat 435

3.8 Zamenjava varovala vrat 436

3.8.1 Odstranjevanje varovala vrat 436
3.8.2 Namestitev varovala vrat 437

3.9 Zamenjava luči bobna 438

3.9.1 Odstranjeyanie luci bobna 438
3.9.2 Namestitev luci bobna 438

3.10 ZamenjavaPokrova crpalke 439

3.10.1 OdstranjevanjePokrova crpalke 439
3.10.2 NamestitevPokrova crpalke 439

3.11 Zamenjava sprednje plošće 440

3.11.1 Odstranjevanje sprednje plošće 440
3.11.2 Namestitev sprednje plošče 442

V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
NEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
1	Nevarnost zaradi elektrICIne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetega polja
	Nevarnost zaradi neionizirajočega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

NEVARNOST

Vrsta in vir nevarnostil

Morebitne posledice ob neupostevanju nevarnosti/opozoria.

Ukrepi in prepovedi za preprecevanje nevarnosti

V naslednjemprimeru je prikrazano opozorilo, ki opozjarja pred elektricn imudarom za radi delov pod napetostjo. Naveden je urekprecevanje nevarmosti.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Smrt zaradi elektricnega udara

Izkliučite aparate iz elektríne nega omrežja vsaj 60 sekund pred začekkom popravil.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednjii splošni simboli:

Splošni simbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedilò)
	Identifikacija povezave na video vadnico

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov	JUILL
Izvjauč Torx T20 z izvirtno [00340764]	100 mm, za vijake z varmostnim zatičem	●●●
Momentni ključ [15000441]	Momentni ključ 20-100 Nm
Plošćati zvjauč [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zašćtna izolacija 1000 V AC	●●●●
Plošćati zvjauč [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zašćtna izolacija 1000 V AC	●●●●●
Iglicižaste klesće, za-krivljene [00341269]	Dolžina 200 mm	●●●●●●
Klësće za boćno re-zanje [00342182]	Dolžina: 200 mm	●●●●●●

Oznaka Podrobnosti Slike
Kombinirani ključ [00340811]	Velikost ključa 10°mm, M6
Combination wrench [00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ [00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ [15000459]	Velikost ključa 16°mm, M10

Popravilo

3.1 Zamenjava delovne povrsine

Posebna orodja:

Del Torx TX20 z odprtino, dolg 6,3mm (1/4") 152mm, za vijake z [00341272] vamostnim zaticem

Zahteva:

Aparat je odklopjen iz omreznene napetosti.
Aparat je odklopljen iz vira vode.

3.1.1 Odstranjevanje delovne povrsine

1. Odstranite vijake (1).
2. Potisnite delovno povrsino proti zadnjemu delu aparata (2).
3. Premaknite delovno povrsino navzgor (3), da jo odstranite.

3.1.2 Namestitev delovne povrsine

• Namestite v obratnem vrstnem redu.

Popravilo

Zdrs nagnjenih aparatov!

Zlomi kosti/zmeckanine

Aparate zašcitite pred zdrsavanjem.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!
Poskodbe zaradi padajocih delov.

Kcomponento zaicite pred padcem.

POZORI Non-sepodzijik delu

Neavornost padajocih delov zaradi zhrahljanih vijakov? Skoda na drugil delhi aparata ali pri uporabinskija, da

• Komponento zašilite pred padcem.

Zahteva:

Aparat je odklopjen iz omreznepapotosti.
Aparat je odklopljen iz vira vode.
Delovna povrsina je bila odstranjena.426
Predalck za detergent je bil odstranjen.428

3.2.1 Odstranjevanje plošće za vence

1. 1. Odstranite vijake (1).

2. Sprostite drzalne elemente (2, 3).

1. Sprosite vtici prikjucek kmilne enote.
2. Odstranite plosco za vence.

3.2.2 Namestitev plošće za vence

• Namestite v obrtnem vrstnem redu.

Popravilo

3.3 Zamenjava predalcka za detergent

Zahteva:

Aparat je odklopjen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.

3.3.1 Odstranjevanje predalčka za detergent

1. Izvlecite predalcek za detergent.
   2.1.Vstavek (1) potisnite navzdol

2. Odstranite predalcek za detergent (2).

3.3.2 Namestitev predalcka za detergent

• Namestite v obratnem vrstnem redu.

Popravilo

3.4 Zamenjava rocaja predalcka za detergent

Zahteva:

Aparat je odklopjen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Predalcek za detergent je bil odstranjen. 428

3.4.1 Odstranjevanje rocaja predalcka za detergent

1. Sprostit de drzalne elemente.

1. Odstranite ročaj predalěkza za detergent.

3.4.2 Namestitev ročaja predalčka za detergent

• Namestite v obratnem vrstnem redu.

Popravilo

3.5 Zamenjava vrat

PREVIDNO

Odprite obmoje tecajl

Zmeckanine/zagozditev prstov
Ne segajte v obmoce tecajev.
Uporabljaje zaicitne rokavice.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Vrata so odpra.

3.5.1 Odstranjevanje vrat

1.

POZORI

Nevarnost padajocih delov zaradi zrahlanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
- Komponento zaščitite pred padcem.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!
Bskodbe zaradi padajocih delov.
- Komponento zašcitite pred padcem.

Odstranite vijake (1).

1. Odstranite vrala v smeri navzgor.

3.5.2 Namestitev vrat

• Namestite v obrtnem vrtnem redu.

Popravilo

3.6 Zamenjava component vrat

PREVIDNO

Zmeckanine/zagozditev prstov
Ne segaje v obmoce tecajev.

Uporabljaje zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omreznene napetosti.
Aparat je odklopljen iz vira vode.
Vrata so bila odstranjena,→430

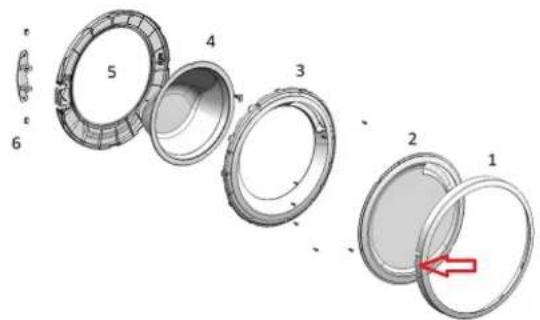

3.6.1 Odstranjevanje component vrat

Vrata razstavite od zunanje proti notranji strani.

3.6.2 Namestitev component vrat

• Namestite v obratnem vrstnem redu.

Popravilo

3.7 Zamenjava tesnila vrat

PREVIDNO

Ostri robovi ohisjal

Ureznine

Uporabljaite zašcitne rokavice.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.

• Komponento zašitite pred pacdem.

POZOR!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zaščilite pred padcem.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Predalcek za detergent ie bil odstranjen. 428
Vrata so bila odstranjena. 430
Pokrov crpalke je bil odstranjen. 439

3.7.1 Odstranjevanje tesnila vrat

1.

A OPOZORILO

Zdrs nagnjenih aparatov!
omi kosti/zmeckanine
Aparate zašcitite pred zdrsavanjem.

Dvignite sprednji del aparata.

1. Sprosite vijake na dnu sprende plošće (1).

1. Spustite aparat.

Popravilo

1. Odstranite vijake na območju Čpalke (2). 5. 1. Sprostile vijake na hrbtni strani aparata (1).

1. Odstranite delovno povrsino (2, 3).

2021-02-16_8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 433 od 505

Popravilo

6.1.Odstranite vijake (1).

1. Sposti drzalne elemente ploso za vence (2, 3)
2. Sposti vijake na ohišju razdeljevalniki.

7. Odstranite plosco za vence.

1. Odstranite drzalo lucke bobna na vrhu.

9.

POZORI

Tveganje poskodb povrsine!

ovrsina aparata se lahko ob uporabi napacnih orodij poskoduje.

Za zamenjavo obroca napenjalnika uporabljate le plasticna orodja.

S plastichin orodjem odstranite obrocnapenjalnika s tesnila.

1. Sproslite tesnilo vrat s sprednje plošće.

2. Sprostite priključek kabla z varovala vrat.

Popravilo

1. Sprostite vijake na vrhu sprende plošće (3).

1. Odstranite sprednjo ploščo.

2. Sprostite vse prikjučke cevi.

1. Odstranite tesnilo vrat.

3.7.2 Namestitev tesnila vrat

OPOZORILO

Nevarnost padajocih delov zaradi nepravilne namestitve!

Poskodba ali skoda na aparatu.

Zategnite obroć napenjalnika tesnila vrat z zateznim momentom 3,4 Nm.

• Namestite v obrtnem vvrstnem redu.

Popravilo

3.8 Zamenjava varovala vrat

Kot proizvajalec moramo potrošnikom zagotoviti nadomestno varovalo vrat vklj. z navodili za uporabo v skladu d ze direktivo (EU) 2019/2023. Vendor Želimo izpostaviti, da je po zamenjavi varovala vrat potreben preizkus elektoftehniche varnosti s strani kvalificirana nega elektricjara, predena zaşene z uporabo naprave. Ta oseba mora biti preverljivo kvalificirana v skladu z zakoni, predpisin standardi, ki veljao za posamezno državo.

Zahteva:

Aparat je odklopljen iz omreznapelosti.
Aparat je odklopljen iz vira vode.

Aparat je prosto dostopen.
Delovna povrsina je bila odstranjena. 426
Plošča za vence je bila odstranjena.
Vrata so bila odstranjena.430
Obroč napenjalnika je bil odstranjen.
Sprednja ploścaj bila odstranjena
Tesnilo vrat je bilo odstranjeno.

3.8.1 Odstranjevanje varovala vrat

1. Odklopite vtič varovala vrat.
2. Sprostite varovalo vrat.

1. Odstranite varovalo vrat.

Popravilo

3.8.2 Namestitev varovala vrat

• Nastestite v obratnem vrstnem redu.

2021-02-16_8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 437 od 505

Popravilo

3.9 Zamenjava luci bobna

PREVIDNO

Ostri robovi ohisjal

Jureznine

Uporabljaite zašcitne rokavice.

A OPOZORILO

Zdrs nagnjenih aparatov!

Zlomi kosli/zmečkanine

Aparate zašcitite pred zdrsavanjem.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

skodbe zaradi padajocih delov.

• Komponento zaščitite pred padcem.

POZORI

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašilite pred padcem.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopjen iz vira vode.
Aparat je prosto dostopen.
Delovna povrsina je bila odstranjena.426
Predalcek za detergent ie bil odstranjen.428
Plośca za vence je bila odstranjena.

3.9.1 Odstranjevanje luči bobna

1. Izvlecite drzalo luci bobna iz aparata.
2. Odklopite elektriche prikljucke.
3. Odstranite luč bobna z držala luči bobna.

3.9.2 Namestitev luci bobna

• Namestite v obrathem vrstnem redu.

Popravilo

3.10 ZamenjavaPokrova crpalke

Zahteva:

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopljen iz vira vode.

3.10.1 OdstranjevanjePokrova crpalke

1. OdpritekPokrov crpalke.

1. OdstranitePokrovcrpalke.

3.10.2 Namestitev povkrova Črpalke

• Namestite v obrnem vrstnem redu.

Popravilo

3.11 Zamenjava sprednje plošće

PREVIDNO

Osti robovi ohisjal

Uporabljaje zašcitne rokavice.

Zahteva:

Aparat je odklopjen iz omreznepapetosti.
Aparat je odklopjen iz vira vode.
Predalck za detergent je bil odstranjen. 428
Vrata so bila odstranjena. 430
Tesnilo vrat je bilo odstranjeno.
Pokrov crpalke je bil odstranjen.439

3.11.1 Odstranjevanje sprende plošće

1.

A OPOZORILO

Zdrs nagnenih aparatov!

Zlomi kosti/zmeckanine

Aparate zašcitite pred zdrsvanjem

Dvignite sprednji del aparata.

1. Odstranite vijake na dnu (1).

1. Spustite aparat.

Popravilo

1. Potisnite delovno povrsino proti zadnjemu delu aparata (2).
2. Premaknite delovno povrsino navzgor (3), da jo odstranite.

5.1. Odstranite vijake (1).

1. Sprostite drzalne elemente (2, 3).

1. Odstranite plosco za vence.

7.

PREVIDNO

Nevostnad padajoch delov zaradi zrahljanih vijakov!
Poskodbe zaradi padajoch delov.

Komponento zašcitite pred padcem.

Popravilo

POZOR!

Nevamnost padajoch delov zaradi zrahljanih vijakov! Skoda na drugih delih aparata ali pri uporabniku doma, npr. na teh. Komponento zacitite pred padcem.

Odstranite vijake na sprednji strani, pri cemer zacnite od spodaj proti vrhu (2, 3).

1. Odstranite sprednjo plosco.

3.11.2 Namestitev sprende plošće

• Namestite v obrnem vrstnem redu.

2021-02-16 8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 442 od 505
