NAVODILA ZA UPORABO CMU12T90TR Profilo

3.2.1 Uklanjanje ploče 28

3.2.2 Postavljanje ploče 28

3.1.1 Uklanjanje radne ploče

1. Uklonite vijke (1).
2. Gurnite radnu ploče do stražnje strane uređaja (2).
3. Pomaknite radnu ploču prema gore (3) da biste je uklonili.

3.2.1 Uklanjanje ploče

1. 1. Uklonite vijke (1).

2. Otpustite zahvatne elemente (2, 3).

3.11.1 Uklanjanje prednje ploče

1.

Podignite uredaj s prednje strane.

1. Uklonite vijke s donje strane (1).

3.11.2 Postavljanje prednje ploče

Nadvihnite spotrebič v prednej časti.

Nadvihnite spotrebič v prednej časti.

Nasveti za popravilo - Pralni stroj

i V zvezi s tem dokumentom 423

1.1 Pomembne informacije 423

1.1.1 Namen 423

1.2 Razlaga simbolov 423

1.2.1 Stopnje nevarnosti 423

1.2.2 Simboli za nevarmost 423

1.2.3 Struktura opozoril 424

1.2.4 Splošni simboli 424

Orodja in pripomočki.... 425

Popravilo 426

3.1 Zamenjava delovne površine.... 426

3.1.1 Odstranjevanje delovne površine 426

3.1.2 Namestitev delovne površine 426

3.2 Zamenjava plošče za vence 427

3.2.1 Odstranjevanje plošče za vence.... 427

3.2.2 Namestitev plošče za vence 427

3.3 Zamenjava predalčka za detergent.... 428

3.3.1 Odstranjevanje predalčka za detergent 428

3.3.2 Namestitev predalčka za detergent 428

3.4 Zamenjava ročaja predalčka za detergent.... 429

3.4.1 Odstranjevanje ročaja predalčka za detergent 429

3.4.2 Namestitev ročaja predalčka za detergent 429

3.5 Zamenjava vrat 430

3.5.1 Odstranjevanje vrat.... 430

3.5.2 Namestitev vrat.... 430

3.6 Zamenjava komponent vrat....431

3.6.1 Odstranjevanje komponent vrat 431

3.6.2 Namestitev komponent vrat 431

3.7 Zamenjava tesnila vrat.... 432

3.7.1 Odstranjevanje tesnila vrat 432

3.7.2 Namestitev tesnila vrat 435

3.8 Zamenjava varovala vrat.... 436

3.8.1 Odstranjevanje varovala vrat 436

3.8.2 Namestitev varovala vrat 437

3.9 Zamenjava luči bobna.... 438

3.9.1 Odstranjevanje luči bobna....438

3.9.2 Namestitev luči bobna.... 438

3.10 Zamenjava pokrova črpalke.... 439

3.10.1 Odstranjevanje pokrova črpalke 439

3.10.2 Namestitev pokrova črpalke 439

3.11 Zamenjava sprednje plošče 440

3.11.1 Odstranjevanje sprednje plošče.... 440

3.11.2 Namestitev sprednje plošče 442

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
	NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
	OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
	PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!		Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

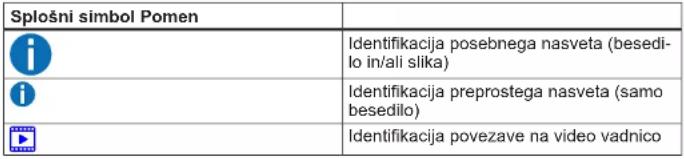

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov
Izvijač Torx T20 z izvrtino [00340764]	100 mm, za vijake z varnostnim zatičem
Momentni ključ [15000441]	Momentni ključ 20–100 Nm
Ploščati zvijač [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zaščitna izolacija 1000 V AC
Ploščati zvijač [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zaščitna izolacija 1000 V AC
Igličaste klešče, za-krivljene [00341269]	Dolžina 200 mm
Klešče za bočno re-zanje [00342182]	Dolžina: 200 mm

Oznaka Podrobnosti Slike
Kombinirani ključ[00340811]	Velikost ključa 10°mm, M6
Combination wrench[00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ[00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ[15000459]	Velikost ključa 16°mm, M10

Popravilo

3.1 Zamenjava delovne površine

Posebna orodja:

Del Torx TX20 z odprtino, dolg 6,3°mm (1/4") 152°mm, za vijake z varnostnim zatičem [00341272]

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

3.1.1 Odstranjevanje delovne površine

1. Odstranite vijake (1).
2. Potisnite delovno površino proti zadnjemu delu aparata (2).
3. Premaknite delovno površino navzgor (3), da jo odstranite.

3.1.2 Namestitev delovne površine

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.2 Zamenjava plošče za vence

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Delovna površina je bila odstranjena,→426
√ Predalček za detergent je bil odstranjen.→428

3.2.1 Odstranjevanje plošče za vence

1. 1. Odstranite vijake (1).

2. Sprostite držalne elemente (2, 3).

1. Sprostite vtični priključek krmilne enote.
2. Odstranite ploščo za vence.

3.2.2 Namestitev plošče za vence

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.3 Zamenjava predalčka za detergent

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

3.3.1 Odstranjevanje predalčka za detergent

1. Izvlecite predalček za detergent.
2. 1. Vstavek (1) potisnite navzdol.
3. Odstranite predalček za detergent (2).

3.3.2 Namestitev predalčka za detergent

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.4 Zamenjava ročaja predalčka za detergent

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Predalček za detergent je bil odstranjen.→428

3.4.1 Odstranjevanje ročaja predalčka za detergent

1. Sprostite držalne elemente.

3.4.2 Namestitev ročaja predalčka za detergent

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.5 Zamenjava vrat

PREVIDNO

Odprite območje tečaja!

Zmečkanine/zagozditev prstov

▶ Ne segajte v območje tečajev.

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Vrata so odprta.

3.5.1 Odstranjevanje vrat

1.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

PREVIDNO

Nevarnost padajočih delov zaradi zrahljanih vijakov!

oškodbe zaradi padajočih delov

Komponento zaščitite pred padcem.

Odstranite vijake (1).

3.5.2 Namestitev vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.6 Zamenjava komponent vrat

PREVIDNO

Odprite območje tečaja!

Zmečkanine/zagozditev prstov

▶ Ne segajte v območje tečajev.

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Vrata so bila odstranjena.→430

3.6.1 Odstranjevanje komponent vrat

- Vrata razstavite od zunanje proti notranji strani.

3.6.2 Namestitev komponent vrat

- Namestite v obratnem vrstnem redu.

Popravilo

3.7 Zamenjava tesnila vrat

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Predalček za detergent je bil odstranjen.→428
Vrata so bila odstranjena.→430
Pokrov črpalke je bil odstranjen.→439

3.7.1 Odstranjevanje tesnila vrat

1.

Dvignite sprednji del aparata.

1. Sprostite vijake na dnu sprednje plošče (1).

1. Odstranite vijake na območju črpalke (2). 5. 1. Sprostite vijake na hrbtni strani aparata (1).

1. 1. Odstranite vijake (1).

2. Sprostite držalne elemente plošče za vence (2, 3).

3. Sprostite vijake na ohišju razdeljevalnika.
4. Sprostite držalne elemente plošče za vence (2, 3).
5. Sprostite vijake na ohišju razdeljevalnika.

Površina aparata se lahko ob uporabi napačnih orodij poškoduje.
- Za zamenjavo obroča napenjalnika uporabljajte le plastična orodja.

S plastičnim orodjem odstranite obroč napenjalnika s tesnila.

1. Sprostite tesnilo vrat s sprednje plošče.
2. Sprostite priključek kabla z varovala vrat.

Popravilo

1. Sprostite vijake na vrhu sprednje plošče (3).

1. Odstranite sprednjo ploščo.

2. Sprostite vse priključke cevi.

3.7.2 Namestitev tesnila vrat

OPOZORILO Nevarnost padajočih delov zarađa Poškodba ali škoda na aparatu. ► Zategnite obroč napenjalnik 3,4 Nm.

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.8 Zamenjava varovala vrat

Kot proizvajalec moramo potrošnikom zagotoviti nadomestno varovalo vrat vklj. z navodili za uporabo v skladu z direktivo (EU) 2019/2023. Vendar želimo izpostaviti, da je po zamenjavi varovala vrat potreben preizkus elektrotehnične varnosti s strani kvalificiranega električarja, preden začnete z uporabo naprave. Ta oseba mora biti preverljivo kvalificirana v skladu z zakoni, predpisi in standardi, ki veljajo za posamezno državo.

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Ostri robovi ohišja!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

√ Aparat je prosto dostopen.
Delovna površina je bila odstranjena.→426
Plošča za vence je bila odstranjena.
Vrata so bila odstranjena.→430
√ Obroč napenjalnika je bil odstranjen.
√ Sprednja plošča je bila odstranjena.
√ Tesnilo vrat je bilo odstranjeno.

3.8.1 Odstranjevanje varovala vrat

1. Odklopite vtič varovala vrat.

2. Sprostite varovalo vrat.

3.8.2 Namestitev varovala vrat

▶ Namestite v obratnem vrstnem redu.

2021-02-16_8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 437 od 505

Popravilo

3.9 Zamenjava luči bobna

PREVIDNO

Ostri robovi ohišja!

Ureznine

▶ Uporabljajte zaščitne rokavice.

OPOZORILO

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZORI

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščilite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
Delovna površina je bila odstranjena.→426
√ Predalček za detergent je bil odstranjen.→428
Plošča za vence je bila odstranjena.

3.9.1 Odstranjevanje luči bobna

3.9.2 Namestitev luči bobna

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.10 Zamenjava pokrova črpalke

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

3.10.1 Odstranjevanje pokrova črpalke

1. Odprite pokrov črpalke.

1. Odstranite pokrov črpalke.

3.10.2 Namestitev pokrova črpalke

- Namestite v obratnem vrstnem redu.

Popravilo

3.11 Zamenjava sprednje plošče

PREVIDNO

Ostri robovi ohišja!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Predalček za detergent je bil odstranjen.→428
Vrata so bila odstranjena.→430
√ Tesnilo vrat je bilo odstranjeno.
Pokrov črpalke je bil odstranjen.→439

3.11.1 Odstranjevanje sprednje plošče

1.

OPOZORILO

Zdrs nagnjenih aparatov!

1. Odstranite ploščo za vence.

7.

PREVIDNO

Nevarnost padajočih delov zaradi zrahljanih vijakov! Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Popravilo

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Odstranite vijake na sprednji strani, pri čemer začnite od spodaj proti vrhu (2, 3).

1. Odstranite sprednjo ploščo.

3.11.2 Namestitev sprednje plošče

- Namestite v obratnem vrstnem redu.
