Fulvia Forno - Poêle La Nordica - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois avec four
Marque	La Nordica
Modèle	Fulvia Forno
Dimensions (H x L x P)	1288 x 488 x 477 mm
Dimensions du four (L x H x P)	227 x 296 x 290 mm
Diamètre de la sortie des fumées	120 mm
Puissance nominale	6 kW
Rendement	82 %
Combustible	Bûches de bois sec (humidité ≤ 20 %)
Consommation horaire de bois	1,7 kg/h
Volume de chauffe indicatif	172 m³ (isolation moyenne)
Type de grille	Plate, pivotante
Matériaux principaux	Acier zingué, fonte, émail
Fonctions principales	Chauffage par convection (70 %) et rayonnement (30 %) ; cuisson au four
Air de combustion	Réglages primaire et secondaire (tertiaire calibré)
Sécurité	Surfaces très chaudes, utilisation obligatoire de gants de protection, porte fermée en fonctionnement
Entretien courant	Vidage régulier du tiroir à cendres, nettoyage de la vitre, ramonage annuel du conduit
Joints d'étanchéité	Contrôle et remplacement annuel par un technicien agréé
Garantie	24 mois (selon conditions de la notice)
Accessoires fournis	Tisonnier, gant de protection

FOIRE AUX QUESTIONS - Fulvia Forno La Nordica

Comment installer mon poêle Fulvia Forno ?

L'installation doit être réalisée par un personnel qualifié et autorisé, conformément aux normes nationales et locales. Il faut respecter les distances minimales de sécurité par rapport aux matériaux inflammables (voir étiquette produit), s'assurer que le sol supporte le poids, et prévoir une ventilation adéquate de la pièce.

Quel combustible utiliser ?

Utilisez exclusivement des bûches de bois sec, avec un taux d'humidité inférieur à 20 %. Les essences recommandées sont le hêtre, le chêne ou l'orme. Ne brûlez jamais de bois traité, de déchets ou de matériaux plastiques.

Comment allumer le feu correctement ?

Placez du petit bois et un allume-feu au centre, disposez les bûches en croix. Ouvrez les arrivées d'air primaire et secondaire. Allumez et laissez la porte entrouverte quelques instants, puis fermez-la. Pour un allumage à faibles émissions, suivez la méthode 'sans fumée' décrite dans la notice.

Que faire en cas de fumée dans la pièce ?

Vérifiez que la porte du foyer est bien fermée. Assurez-vous que le conduit de fumée n'est pas obstrué. Contrôlez le tirage (dépression mini 12 Pa). Ouvrez brièvement une fenêtre pour améliorer la ventilation. Si le problème persiste, contactez un ramoneur.

Comment nettoyer le poêle et le conduit ?

Videz régulièrement le tiroir à cendres. Nettoyez la vitre avec un chiffon doux et sec (pas de détergents). Une fois par an, faites ramoner le conduit de fumée par un professionnel. Les surfaces en faïence se nettoient avec un chiffon sec.

Quelles sont les distances de sécurité à respecter ?

Respectez les distances minimales indiquées sur l'étiquette du produit : généralement 1,5 m devant la porte, 30 cm latéralement et au-dessus. Le sol doit être protégé par une plaque ignifuge dépassant d'au moins 50 cm devant et 30 cm sur les côtés.

Comment utiliser le four ?

Le four permet de cuire des aliments. Placez la grille au niveau souhaité. Pour éviter la condensation, ouvrez brièvement la porte 1 à 2 fois en début de cuisson. Ne laissez pas les aliments refroidir dans le four. Après usage, laissez la porte entrouverte jusqu'à séchage.

Que faire si le tirage est insuffisant ?

Si les gaz ne s'évacuent pas correctement, secouez la grille, augmentez l'air secondaire et chargez moins de bois pour une combustion plus vive. Vérifiez l'étanchéité des raccords. Si le problème persiste, faites contrôler la cheminée par un spécialiste.

Comment entretenir les joints ?

Les joints garantissent l'étanchéité. Vérifiez-les régulièrement (au moins une fois par an). S'ils sont usés ou endommagés, faites-les remplacer par un technicien agréé avec des pièces d'origine.

Quelle est la durée de la garantie ?

La garantie conventionnelle est de 24 mois à compter de la date d'achat, pour une utilisation domestique. Elle nécessite un justificatif d'achat. Les pièces d'usure (joints, vitres, grilles) ne sont pas couvertes. Consultez la notice pour les conditions détaillées.

MODE D'EMPLOI Fulvia Forno La Nordica

MANUEL UTILISATEUR PRODUITS à BOIs

MANUAL DEL UsUARIO PRODUCTOs DE LEña

ITALIANO 4
ENGLISH 19
DEUTSCH 34
FRANCAIS 49
ESPANOL 64

FRAGILE ZERBRECHLICH
GAIA GAIA Fon

ATTENZIONE

LE SUPERFICI POSSONO DIVENTARE MOLTO CALDE! UTILIZZARE sEMPRE I gUANTI DI PROTEZIONE!

Une énergie thermique est emprisonnée pendant la combustion et rend les surfaces, les portes, les poignées, les commandes, les vitres, le tuyau d'évacuation des fumées et eventuèlement la partie antérieure de l'appareil considérablement chaudes.

Il ne faut pas toucher les éléments en question sans etre muni de vetements de protection (gants de protection fournis). Il faut faire en sorte de bien expliquer ce danger aux enfants et de ne pas les faire approcher du foyer pendant le fonctionnement.

FR - TABLE DES MATIÈRES

MONTAgE. 3

MIsEs EN gARDE 50

sECURITé 50

AVERTIssEMENTS gENERAUX 51

DECLARATION DE CONFORMITE DU CONsTRUCTEUR 51

REgLEs POUR LA MIsE EN PLACE 51

sECURITcONTRLENSCENDIES 52

INTERVENTION RAPIDE 52

DONNÉEs TECHNIQUES 53

DEsCRIPTION TECHNIQUE. 53

CONDUIT DE LA CHEMINÉE 54

POsTlON DU POT DE LA CHEMINEE 54

CONNEXION AVEC LA CHEMINEE 55

CONNEXION AU CONDUIT DE FUMEE D'UNE CHEMINEE OU D'UN FOYER OUVERT. 55

VENTILATION ET AERATION DES PIECES POUR L'INSTALLATION 55

COMBUsTIBLEs ADMIs / NON ADMIs 56

ALLUMAgE 57

ALLUMAGE A BAssEs EMIssIONs. 57

FONCTIONNEMENT NORMAL 58

UTILISATION DU FOUR (Ou PRESENT) 58

FONCTIONNEMENT PENDANT LES PÉRIODES DE TRANSITION 58

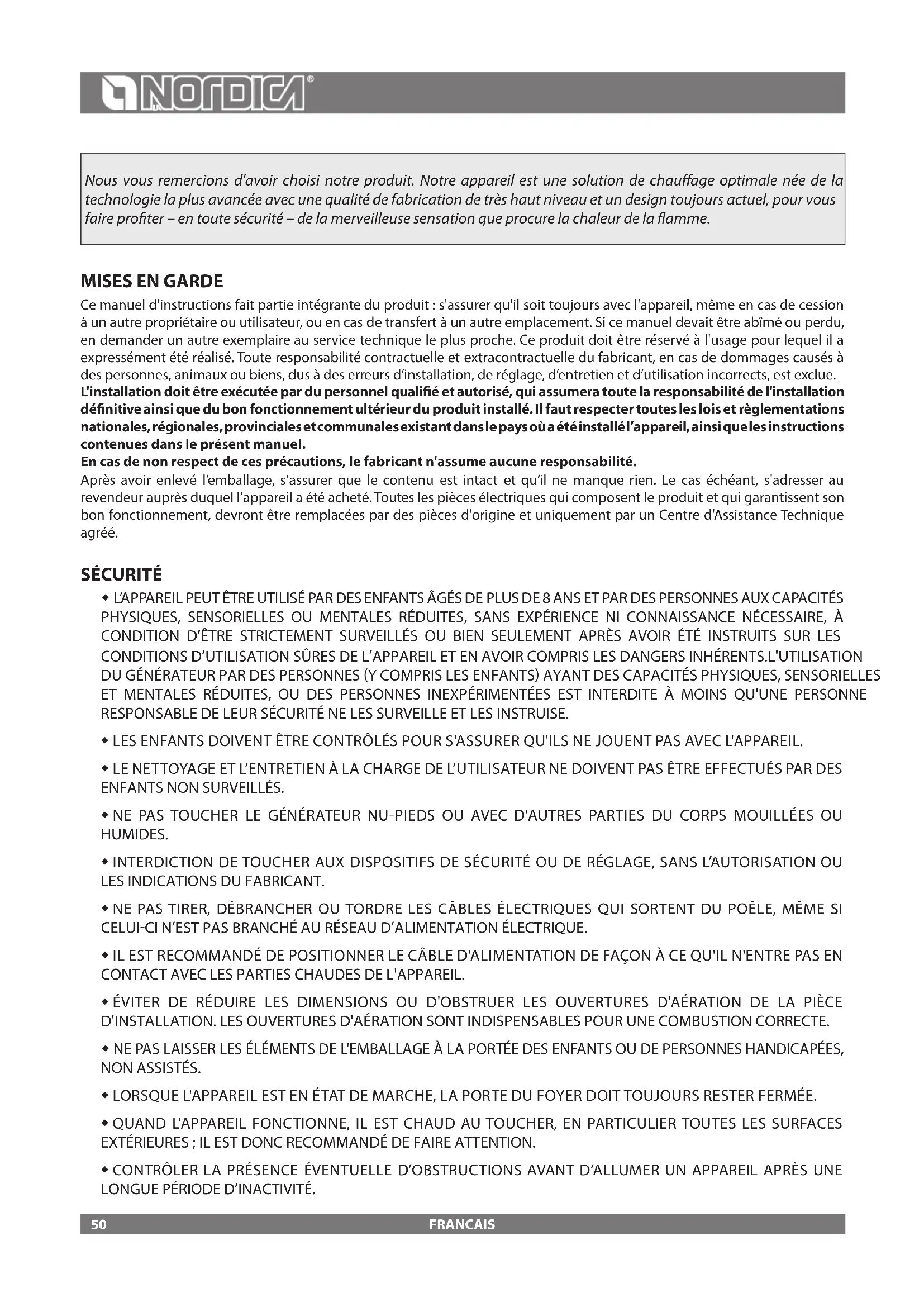

Nous you remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualite de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter - en toute sécurité - de la merveilleuse sensation que procure la chaleur de la flamme.

MISES EN GARDE

Ce manuel d'instructions fait partie intégrante du produit: s'assurer qu'il soit toujours avec l'appareil, même en cas de cession à un autre propriété ou utilisateur, ou en cas de transfert à un autre emplacement. Si ce manuel avait été abîné ou perdu, en demander un autre exemplaire au service technique le plus proche. Ce produit doit être réservé à l'usage pour lequel il a expressément été réalisé. Toutre responsabilité contractuelle et extracontractuelle du fabricant, en cas de dommages causés à des personnes, animaux ou biens, dus à des erreurs d'installation, de réglage, d'entretien et d'utilisation incorrects, est exclue.

L'installation doit être executée par du personnel qualifié et autorisé, qui assume toute la responsabilité de l'installation définitive ainsi que du bon fonctionnement ultérieur du produit installé. Il faut respecter toutes les lois et règlementations nationales, régionales, provinciales et communales existant dans le pays où a été installé l'appareil, ainsi queles instructions continues dans le present manuel.

En cas de non respect de ces précautions, le fabricant n'assume aucune responsabilité.

Après avoir enlevé l'emballage, s'assurer que le contenu est intact et qu'il ne manque rien. Le cas échéant, s'adresser au revendeur auprès duquel l'appareil a été acheté. Toutes les pieces électriques qui composent le produit et qui garantissent son bon fonctionnement, devont être remplacées par des pieces d'origine et uniquement par un Centre d'Assistance Technique/agréé.

SECURITE

L'APPEARIL PEUT ETRE UTILISÉ PAR DES ENFANTS AGÉS DE PLUS DE 8 ANS ET PAR DES PERSONNES AUX CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES, SANS EXPÉRIENCE NI CONNAISSANCE NÉCESSAIRE, À CONDITION D'ETRE STRICTEMENT SURVEILLÉS OU BIEN SEULEMENT APRès AVOIR ÉTÉ INSTRUITS SUR LES CONDITIONS D'UTILISATION SûRES DE L'APPEARIL ET EN AVOIR COMPRIS LES DANGERS INHÉRÊNTS. L'UTILISATION DU GÉNÉRATEUR PAR DES PERSONNES (Y COMPRIS LES ENFANTS) AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES ET MENTALES RÉDUITES, OU DES PERSONNES INEXPÉRIMENTÉES EST INTERDITE À MOINS QU'UNE PERSONNE RESPONSABLE DE LEUR SECURité NE LES SURVEILLE ET LES INSTRUISE.
LES ENFANTS DOIVENT ETRE CONTROLLES POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.
LE NETTOYAGE ET L'ENTRETIEN À LA CHARGE DE L'UTILISATEUR NE DOIVENT PAS ÉTRE EFFECTUÉS PAR DES ENFANTS NON SURVEILLÉS.
NE PAS TOUCHER LE GENÉRATEUR NU-PIEDS OU AVEC D'AUTRES PARTIES DU CORPS MOUILLEES OU HUMIDES.
INTERDICTION DE TOUCHER AUX DISPOSITIFS DE SECURITE OU DE RÉGLAGE, SANS L'AUTORISATION OU LES INDICATIONS DU FABRICANT.
NE PAS TIRER, DEBRANCHER OU TORDRE LES CABLES ELECTRIQUES QUI SORTENT DU POÉLE, MÉME SI CELUI-CI N'EST PAS BRANCHÉ AU RÉSEAU D'ALIMENTATION ELECTRIQUE.
IL EST RECOMMANDÉ DE POSITIONNER LE CABLE D'ALIMENTATION DE FAÇON À CE QU'IL N'ENTRE PAS EN CONTACT AVEC LES PARTIES CHAUDES DE L'APPAREIL.
EVITER DE RÉDUIRE LES DIMENSIONS OU D'OBSTRUER LES OUVERTURES D'AÉRATION DE LA PIECE D'INSTALLATION. LES OUVERTURES D'AÉRATION sont INDIVISPENSABLES POUR UNE COMBUSTION CORRECTE.
NE PAS LAISSER LES ÉLÉMENTS DE L'EMBALLAGE À LA PORTÉE DES ENFANTS OU DE PERSONNES HANDICAPÉES, NON ASSISTÉS.
LORSQ LAPPAREIL EST EN ETAT DE MARCHE, LA PORTE DU FOYER DOIT TOUJOURS RESTER FERMEE.
QUAND L'APPAREIL FONCTIONNE, IL EST CHAUD AU TOUCHER, EN PARTICULIER TOUTES LES SURFACES EXTERIEURES; IL EST DONC RECOMMANDÉ DE FAIRE ATTENTION.
CONTROLER LA PRESENCE ÉVENTUÉLLE D'OBSTRUCTIONS AVANT D'ALLUMER UN APPAREIL APRES UNE LONGUE PÉRIODE D'INACTIVITE.

LE GÉNÉRATEUR A ÉTÉ CONÇU POUR ÉTRÉ UTILISÉ DANS N'IMPÔTE QUELLÉ CONDITION CLIMATIQUE. CEPENDANT, EN CAS DE CLIMATPARTICULIERÉMMENTDéFAVORABLE (VENT FORT, GEL), LES SYSTEMES DE SECURITÉPOURRAIENT SE DÉCLENCHER, PROVOQUANT AINSI L'ARRÉT DU GÉNÉRATEUR. SI CELA SE VÉRIFIÉ, CONTACTER LE SERVICE D'ASSISTANCE TECHNIQUE ET SURTOUT NE PAS DÉSACTIVER LES SYSTEMES DE SECURITÉ.
EN CAS D'INCENDIE DU CONDUIT DE FUMEE, SE MUNIR D'EXTINCTEURS POUR ETOUFFER LES FLAMMES OU APPELER LES POMPIERS.
CET APPAREIL NE DOIT PAS ETRE UTILISÉ COMME INCINÉRATEUR DE DÉCHETS.

N'UTILISER AUCUN LIQUIDE INFLAMMABLE POUR L'ALLUMAGE

LES FAIENCES SONT DES PRODUITS ARTISANAUX ET EN TANT QUE TELS, ELLES PEUVENT PRÉSENTER DES MICRO-GRUMEaux, DES CRAQUELURES ET DES IMPERFECTIONS CHROMATIQUES. CES CARACTERISTIQUES EN DEMONTRENT LA VALEUR. ÉTANT DONNÉ LEUR COEFFICIENT DE DILATATION DIFFÉRENT, L'ÉMAIL ET LA FAIENCE PRODUISENT DES MICRO-FISSURES (CRAQUELURES) QUI TÉMOIGNENT DE LEUR AUTHENTICITE. POUR NETTOYER LES FAIENCES, NOUS CONSEILLONS D'UTILISER UN CHIFFON DOUX ET SEC. SI UN DÉTERGENT OU DU LIQUIDE EST UTILISÉ, CE DERNIER POURRAIT PENÉTRER À L'INTÉRIEUR DES FISSURES ET LES METTURE EN ÉVIDENCE.

AVERTISSEMENTS GENERAUX

La responsabilité de La société La NORDICA S.p.a. se limite à la fourniture de l'appareil.

Son installation doit être réalisée dans les règles de l'art, selon les générantes instructions et les règles de la profession, par du personnel qualifié, qui agit au nom de sociétés aptes à assumer l'entière responsabilité de l'ensemble de l'installation.

La société La NORDICA S.p.A. n'est pas responsable du produit modifie sans autorisation et de l'utilisation de pieces de rechange non originales.

Il est obligatoire de respecter les normes nationales et européennes, les dispositions locales ou en matière de législations dans le secteur de la construction ainsi que les réglementations anti-incendies.

L'APPAREIL NE PEAUT PAS ETRE MODIFIE. La société LaNORDICA S.p.A n'assume aucune responsabilité en cas de non respect de ces précautions.

DECLARATION DE CONFORMITE DU CONSTRUCTEUR

Objet: Absence d'amiente et de cadmium

Nous déclarons que tous nos apparèils sont assemblés avec des matériaux ne comptant pas de parties en amiente ou ses dérivés et que dans le matériel d'apport utilisé pour les soudures le cadmium n'est pas present ni utilisé sous aucune forme que ce soit, comme il est prévu par la norme de referencia.

Objet: Règlement CE n. 1935/2004

Nous déclarons que tous nos produits, les matériaux destinés à entrer en contact avec les alimentents sont indiqués pour l'usage des aliments, conformément au Reglement CE cité à l'objet.

REGLES POUR LA MISE EN PLACE

L'installation de l'appareil et des éléments auxiliaires relatifs à l'installation du chauffage, doit être conforme à toutes les Normes et aux Réglementations actuelles prévues par la Loi.

L'installation, les relatifs branchements de l'installation, la mise en service ainsi que le contrôle du correct fonctionnement doivent etre scrupuleusement effectués par un personnel autorise en respectant les instructions suivantes ainsi que les normes en vigueur (nationales, regionales, provinciales et municipales) presents dans le pays ou est installé l'appareil.

L'installation doit être effectuee par un personnel autorise, qui remettra à l'acheteur une déclaration de conformite de l'installation, et qui assume l'entiere responsabilité de l'installation définitive et par consequement du bon fonctionnement du produit installé.

On conseille de faire vérifier par toute habituel ramoneur de zone soit la connexion à la cheminée, soit le suffisant flux d'air pour la combustion dans le lieu d'installation. L'appareil est assemblé et prét pour le raccordement; il doit être relié au moyen d'un raccordement au conduit d'évacuation de la fumée de la maison. Le raccord doit être de préférence court, rectiligne, horizontal ou positionné légarement en montée. Les raccordements doivent être hermétiques.

Avant l'installation, effectuer les vérifications suivantes:

• sortie de fumées SUPérieUR - POSTÉRIEUR - LATERAL;
• s'assurer que la structure est en mesure de supporter le poids de votre apparéil. Si la portée est insuffisante, adopter les mesures appropriées (par exemple une plate-forme pour distribuer le poids) pour augmenter la portée. La NORDICA S.p.A responsabilité se limite à la fourniture de l' apparéil (voir chap. DESCRIPTION TECHNIQUE).
• S'assurer que le sol puisse supporter le poids de l'appareil et proceder à son isolation dans le cas où il serait construit en matériel inflammable (DIMENSIONS SELON LA LÉGILSATION RÉGIONALE).
  Sassurer que la pièce ou sera installe l'appareil soit suffisamment ventilée, à ce propos, il est fondamental de faire attention aux fenêtres et aux portes à fermeture étanche (joints d'étanchéité).
• Éviter d'installer l'appareil dans des locaux où se trouvent des conduits de ventilation collective, des hôtes avec ou sans extracteur, des appareils à gaz type B, des pompes de chaleur ou des appareils dont le fonctionnement simultané pourrait provoquer la dépression du local (réf. Norme UNI 10683).
  S assurer que le tuyau d'evacuation de la fumee et les conduits auxquels sera raccorded l'appareil soient adequats pour le fonctionnement de cet apparéil, il n'est pas permis de raccorder plusieurs apparéils à la même cheminée.
  Le diametre d'ouverture pour la connexion à la cheminée doit correspondre au moins avec le diametre du tuyau de la fumee. L'ouverture devrait etre doted'une connexion murale pour introduire le tuyau d'échéppement et d'une rosace.
  L installation doit etre faite pour permetre le nettoyage et I'entretien du produit et du conduit des fumees.

La société La NORDICA S.p.A. décline toute responsabilité pour les dommages aux choses et/ou personnes provoqués par la mise en place. En outre elle n'est pas responsable du produit modifié sans son autorisation et même pas de l'utilisation de pieces de rechange non originales.

Le ramoneur habituel de votre zone doit être informé de la mise en place de la cuisine thermique pour qu'il puisse en contrôler la juste connexion au conduit de fumée et le degré d'efficacité de ce dernier.

SECURITE CONTRE LES INCENDIES

En installant le produit, il faut respecter les mesures de sécurité suivantes:

a) Pour assurer une isolation thermique suffisent, respecter la distance minimale de sécurité entre le poèle et les éléments de construction et objets inflammables et sensibles à la chaleur (meubles, revêtements en bois, tissus, etc.) (voir Figure 4 - A-C-D). Toutes les distances minimales de sécurité sont indiquées sur l'étiquette du produit et il NE FAUT PAS aller au-dessous des valeurs individues (voir DÉCLARATION DE PERFORMANCE).
b) Devant la porte du foyer, dans la zone de radiation de cette derniere, il ne doit y avoir aucun objet ou matériel de construction inflammable et sensible à la chaleur à moins de voir Figure 4 - A de distance. Cette distance peut être réduite à 40 cm si l'on installe une protection, rétro ventilée et résistance à la chaleur devant toute la composante à protéger.
c) Si le produit est installe sur un sol de materiaiu inflammable, il faut pourvoir une base ignifuge. Les sols composes par materiaux inflammables, comme moquette, parquet ou liège etc., doivent etre recouverts par une couche de materiel non inflammable, par exemple ceramique, pierre, vitre ou acier etc.. (dimensions selon les reglements regionales). La plaque de sol doit depasser de face d'au moins 50 cm et lateralement d'au moins 30 cm l'ouverture de la porte de remplissage (Figure 4 - B).
d) Au-dessus du produit, il ne doit y avoiraucun composant inflammable (ex.meubles - éléments suspendus (voir Figure 4-C-D)).

Le produit doit fonctionner exclusivement quand le tiroir a cendres est insere. Les résidus solides de la combustion (cendres) doivent etre recueillis dans un conteneur hermetique et resistant au feu. Le produit ne doit jamais etreame en presence d'émissions de gaz ou de vapeurs (par exemple colle pour linoléum, essence etc.). Ne pas déposer de matériaux inflammables pres du produit.

Durant la combustion l'énergie thermique qui se dégage compte un réchauffement net des surfaces, portes, poignées, commandes, vitres et tuyau des fumées et évientulement de la partie antérieure de l'appareil. Éviter le contact avec ces éléments et porter toujours des vêtements de protection ajustés ou des outils accessoires (gants résistants à la chaleur,/dispositifs de commande).

Faire en sorte que les enfants soient conscients de ces dangers et qu'ils ne s'approchant pas de l'appareil en marche.

L'utilisation d'un combustible errone ou trop humide, a cause des depots (creosote) du conduit de fumee, pourrait provoquer un incendie.

INTERVENTION RAPIDE

En cas d'incendie dans la connexion ou dans le conduit de fumée:

a) Fermer la porte de remplissage et du tiroir à cendres.
b) Fermer les clapets de l'air comburant
c) Eteindre à l'aide d'extincteurs à anhydride carbonique (CO, poussières)
d) Demander l'intervention immédiate des Sapeurs Pompiers

NE PAS ETEINDRE LE FEU AVEC DES JETS D'EAU.

Quand le conduit de fumée cesse de bruler, le faire contrcler par un spécialiste pour localiser d'eventuelles fissures ou points permeables.

DONNÉES TECHNIQUES

DONNÉS TÉCHNIQUÉS
	FULVIA	FULVIA Forno	GAIA	GAIA Forno
Définition selon	EN 13240	EN 13240	EN 13240	EN 13240
Type	1	1	1	1
Puisance nominale utile en kW	6	6	6	6
Rendement en %	82	82	82	82
Diamètre du tuyau de sorties des fumées en mm	120	120	120	120
Conduit de fumée: Hauteur ≥ (m) - Dimensions Min (mm)	(*) 4 - 200x200 Ø200
Consommation horaire de bois en kg/h (bois avec 20% d'humidité)	12 (1,2 mm H₂O)
Dépression à la cheminée en Pa (mm H₂O)	1,7	1,7	1,7	1,7
CO mesuré à 13% d'oxygène en %	0,06 - 750 mg/m³	0,06 - 750 mg/m³	0,06 - 750 mg/m³	0,06 - 750 mg/m³
Émission de gaz d'échévement en g/s - bois	6	6	6	6
Température du gaz d'échévement au milieu en °C - bois	242	242	242	242
Dimensions d'ouverture du foyer mm (L x H)	210 x 255	210 x 255	210 x 255	210 x 255
Dimensions du foyer en mm (L x H x P)	273 x 370 x 320	273 x 370 x 320	273 x 370 x 300	273 x 370 x 300
Dimensions four en mm (L x H x P)	/	227 x 296 x 290	/	227 x 296 x 290
Type de grille Grille plate, pivotante
Hauteur en mm	862	1288	906	1331
Largeur en mm	488	488	495	495
Profondeur en mm	477	477	468	468
Poids en kg
Distances de sécurité Chapitre SéCURITÉ
m³ que l'on peut chauffer (30 kcal/h x m³)	172 (*)	172 (**)	172 (**)	172 (**)

()Dans tous les cas, l'installation doit etre dimensionnee et verifie conformement a la methode generale de calcul de la norme UNI EN13384-1 ou selon d'autres methodes dont I'efficience a ete provuee.
() Pour des édices dont l'isolement thermique ne correspond pas aux dispositions du Reglement sur les isolations thermiques, la capacité de chauffage est de: type de construction favorable (30 kcal/h x m ^-3 ); type de construction moins favorable (40 kcal/h x m ^-3 ); type de construction défavorable (50 kcal/h x m ^2 ).

Une isolation thermique adequate aux dispositions sur la protection de la chaleur permet d'obtenir un volume de chauffage supérieur. Avec un chauffage temporaire, en cas d'interruption de plus de 8h, la capacité de chauffage diminue de 25% environ.

Les données techniques déclarées ont été obtenues en utilisant l'essence d'hétre en classe "A1" selon la norme UNI EN ISO 17225-5 et humidité au dessous de 20% . Utiliser d'autre essence pourrait exiger des régulations spécifiques etrialr des rendements du produit differents.

DESCRIPTION TECHNIQUE

Les poëles à bois de La Nordica permettent de chauffer des espaces de logement pendant certaines périodes. Comme combustible, ils utilisent des bùches de bois. L'appareil est un apparéil à alimentation intermittente.

Le poèle cheminée est fabrié en tôle d'acier zingué, ford émaillee et, selon les versions, en ceramique thermoradiante ou plaques de stéatite. Le foyer est entiement revetu de plaques individuelles de fonte, la partie arière est amovible. Grace aux trous calibrés qui se trouvent sur cette plaque, il est garanti une arrivé d'air prechauffée à l'intérieur du foyer. On obtient dans cette façon une postcombustion, qui augmente le rendement en réduisant les émissions des gas. A l'intérieur du foyer se trouve une grille pivotante amovible.

Le foyer est équipé d'une portepanoramique avec vitreceramique (resistante jusqu'à 700^) ,ce qui permect une vue fascinante sur les flammes. De plus ceci permet egalement d'eviter tout echappement d'etincelles et de fumee. Sous la portedu foyer il y a un tiroir amovible pour les cendres avec portedefermeture(voir Figure 8-B).

ACCESSIONS	TISONNIER GANT
GAIA	SERIES SÉRIES
GAIA Forno	SERIES SÉRIES
FULVIA SÉRIES SÉRIES
FULVIA Forno SÉRIES SÉRIES

Le chauffage du milieu ambient se fait :
- Par convection (environ 70%): Le passage de l'air à travers le double manteau du poèle libre de la chaleur dans le milieu ambient.
- Par rayonnement (environ 30% ): la chaleur est rayonnée dans le milieu ambient à travers la vitre panoramaque et les superficies externes chaudes du poèle. (Voir le chapitre DÉTERMINATION DE LA PUISSANCE THERMIQUE).

Le poèle est équipé avec registres d'air primaire et secondaire, avec les quels on règle l'air de combustion:

1A - Régulateur air PRIMaire (Figure 6)

Le régulateur situé en bas de la porte du foyer permet de régler le passage de l'air à travers le tiroir des cendres et la grille en direction du combustible. L'air primaire est nécessaire au processus de combustion. Il faut vider régulièrement le tiroir dendrier de façon à ce que les cendres ne puissant pas empêcher l'entrée de l'air primaire pour la combustion. L'air primaire permet également de maintainir le feu. Pendant la combustion du bois, le régulateur de l'air primaire ne doit être ouvert qu'un peu puisque autrement le bois brûle rapidement et le poèle pourrait se surchauffer. Pour la combustion du charbon, l'afflux d'air primaire est également absolument nécessaire. Avec la manette complètement sortie, le régulateur est ouvert, avec la manette rentrée, le régulateur est fermé (voir chapitre FONCTIONNEMENT NORMAL).

2A - Regulateur air SECONDAIRE (Figure 6)

Le regulateur de l'air secondaire (pos B - C). Situé sur la partie inférieure et supérieure de la porte du foyer, doit également être ouvert (c'est-à-dire déplaced sur la droite), en particulier pour la combustion du bois, de sorte que le carbone non brûlé puisse subir une post-combustion. (voir Chap. FONCTIONNEMENT NORMAL).

Le réglage des registres, nécessaire pour obtenir la performance calorifique nominale est le suivant:

	Consommation hora en kg/h Air	PRIMAIRE Aire SECONDAIRE Air TERTIAIRE
GAIA 1,7		FERMÉE OUVERTE	PRÉ CALIBRE
GAIA Forno 1,7		FERMÉE OUVERTE	PRÉ CALIBRE
FULVIA	1,7	FERMÉE OUVERTE	PRÉ CALIBRE
FULVIA Forno	1,7	FERMÉE OUVERTE	PRÉ CALIBRE

CONDUIT DE LA CHEMINÉE

Conditions fondamentales pour un bon fonctionnement de l'appareil:

• la section interne doit être circulaire de préférence;
• être thermiquement isolée imperméable et construite avec des matériaux aptes à résister à la chaleur, aux produits de la combustion et aux évientuelles vapeurs de la condensation;
  ne pas compter d'etranglements et posseder un développement vertical avec des deviations ne depassant pas 45^
• si elle est déjà utilisée, elle doit être propre;
• toutes les parties du conduit des fumées doivent pouvoir être inspectées;
  des ouvertures d'inspection doivent etre prevues pour le nettoyage.
• respectable les données techniques de la notice d'emploi;

Si les conduits de fumée sont à section carrée ou Rectangulaire, les angles internes doivent être arrondis avec un rayon non inférieur à 20 mm. Pour la section rectangulaire le rapport max. entre les côtes doit être ≤ 1,5.

Une section trop petite provoque une diminution du tirage On conseille une hauteur minimale de 4 m.

Le fibrociment, l'acier galvanise, et les surfaces internes rugueuses et poreuses sont interdits car ils compromettent le bon fonctionnement de I'appareil. Sur la Figure 1 on a reporte certains examples de solutions.

Les sections/longueurs du conduit de fumée indiquées dans le tableau des DONNEES TECHNIQUES sont des indications pour une installation correcte. La Norme EN13384-1 vaut pour toute installation avec dimensions différentes.

Le tirage creé par le conduit de fumée doit être suffisant mais non pas excessif.

Une section du conduit de fumée trop importante peut presenter un volume trop grand à chauffer et, par conséquent, provoquer des difficultés de fonctionnement de l'appareil; pour éviter cela, le tuber sur toute sa longueur. Une section trop petite provoque une diminution du tirage.

ATTENTION: en ce qui concerne la réalisation du branchement au conduit des fumées et les matériaux inflammables il faut se conformer à la Norme UNI10683. Le conduit de fumée doit être distancé de façon appropriée des matériaux inflammables ou des combustibles au moyen d'une isolation ajustée ou d'un matelas d'air.

Il n'est pas permitted de faire transiter à l'intérieur de la cheminée des tuyauteries d'installations ou de canaux d'amnéé d'air. Il est en outre INTERDIT de pratiquer des ouvertures mobiles ou fixes sur la cheminée, pour connecter des appareils différents et supplémentaires (chapitre CONNEXION AU CONDUIT DE FUMEE D'UNE CHEMINÉE OU D'UN FOYER OUVERT).

POSITION DU POT DE LA CHEMINÉE

Le tirage du conduit de fumée dépend également de la justesse du pot de la cheminée.

Il est donc indispensable que, s'il est construit de façon artisanale, la section de sortie soit égale à plus de deux fois la section interne du conduit de fumée (Figure 2).

Le pot de la cheminée, qui doit toujours dépasser le faite du toit, devra garantir l'échéppement même en cas de vent (Figure 3).

Le pot de la cheminée doit correspondre aux conditions requises suivantes:

• Avoir une section interne équivalente à celle de la cheminée.
• Avoir une section utile de sortie deux fois celle interne du conduit de fumée.
• Etre construit de façon a empêcher la pénetration de pluie, neige et de n'importe quel corps étranger dans le conduit de fumée.
• Étre facile à vérifier, pour les événuelles opérations d'entretien et de nettoyage.

CONNEXION AVEC LA CHEMINÉE

Les appareils avec la fermetre automatique (type 1) de la porte doivent obligatoirement fonctionner, pour des raisons de sureté, avec la porte du foyer ouverte (exception faite pour la phase de remplissage du combustible ou l'eventuelle élimination des cendres).

Les apparéils dont les portes n'ont pas de fermeture automatique (type 2) doivent être connectées à un propre conduit de cheminée. Le fonctionnement avec la porte ouverte est autorisé uniquement sur surveillance.

Le tuyau de connexion au conduit de la cheminée doit etre le plus court possible, tout droit horizontal ou qui monte trespeu et eanche.

Le branchement doit être réalisée avec des tubes stables et solides, conforme à toutes les Normes et aux Réglementations actuelles prévues par la Loi, et est fixé hermetiquement au conduit des fumées. Le diamètre interne du tube de connexion doit correspondre au diamètre extérieur de la buse de décharge des fumées de l'appareil (DIN 1298).

ATTENTION: en ce qui concerne la réalisation du branchement au conduit des fumées et les matériaux inflammables il faut se conformer à la Norme UNI10683. Le conduit de fumée doit être distancé des matériaux inflammables ou combustibles à travers une appropriée isolation ou une interstice d'air. Distances minimales de sécurité 25 cm.

La dépression à la cheminée (TIRAGE) doit être d'au moins (voir chap. FICHE TECHNIQUE) Pascal. Le mesure doit être fait toujours avec apparéil chaud (rendement calorifique nominal). Quand la dépression dépasse 17 20 Pa (=1.7 = 2 mm de colonne d'eau) il faut réduire la même avec l'installation d'un régulateur de tirage supplémentaire (vanne papillon) sur le tuyau d'échémpement ou dans la cheminée selon les normatives en vigueur.

Pour un bon fonctionnement de l'appareil il est important d'introduire assez d'air pour la combustion dans le lieu d'installation (voir le paragraph VENTILATION ET AERATION DES PIECES POUR L'INSTALLATION).

CONNEXION AU CONDUIT DE FUMEE D'UNE CHEMINEE OU D'UN FOYER OUVERT

Le canal des fumées est une partie de tuyau qui connecte le produit au conduit de fumée, dans cette connexion respecte ces principes simples mais fondamentaux:

• pour aucune raison que ce soit on devra utiliser un conduit de fumée ayant un diamètre inférieur à celui du manchon de sortie dont est doté le produit;
• chaque mètre de parcours horizontal du canal de fumée provoque une perte sensible de charge qui devra être eventuellement compensée par un rehaussement du conduit de fumée;
• la partie horizontalne ne devra jamais dépasser en tout cas 2 m (UNI 10683);
• chaque courbe du canal des fumées réduit sensiblement le tirage du conduit de fumée qui devra être eventuellement compensé en le rehaussant de façon ajusté;
• le Règlement UNI 10683-2005 - ITALIE prévoit que les courbes ou les variations de direction ne doivent enaucun cas être supérieures à 2 y compris l'introduction dans le conduit de fumée.

Si I'on veut utilise le conduit de fumee d'une cheminée ou d'un foyer ouvert, il faudra fermer hermetiquement le hotspot sous le point d'entree du canal de fumee pos. A Figure 5.

Si, ensuite le conduit de fumee est trop grand (ex. 30x40 cm ou 40x50) il faut le tuber avec un tuyau en acier d'au moins 200 mm de diametre, pos. B, en ayant soin de bien fermer l'espace restant entre le tuyau et le conduit de fumee immediatement sous le pot de la cheminée pos. C.

VENTILATION ET AERATION DES PIECES POUR L'INSTALLATION

Vu que les apparèils prènnant leur air de combustion de la pierc d'installation, il est OBLIGATOIRE qu'il existe une quantité suffisante d'air dans ce lieu. En cas de fenetre et portes étanches (ex. Maisons construites avec le critere de I'epargne energetique) il est possible que l'entree d'air frais ne soit plus garantie et ceci compromet le tirage de I'appareil,Vote bien-etre et voitre securite.

Pour un bon fonctionnement de l'appareil il est OBLIGATOIRE que dans le lieu d'installation on introduit de l'air suffisant pour la combustion et la ré-oxygenation de l'environnement même. Cela signifie que, à travers des ouvertures appropriées en communication avec l'extérieur, l'air pour la combustion doit pouvoir circuler même avec les portes et les fenêtres fermées.

Les prises d'air doivent répondre aux exigences suivantes :

• être protégées par des grilles, grillages métalliques, etc., sans en réduire la section utile nette;
• être réalisées de façon à prendre possibles les opérations de maintenance;
• être placées de façon à ne pas pouvoir être bouchées;
  Si dans la piece ou l'appareil est installe il y a des hottes d'aspiration, celles-ci NE DOIVENT PAS fonctionner au meme temps que I'appareil. Il pourrait se vérifier une sortie de fumee dans la piece, meme avec porte fermée de I'appareil.

L'afflux de l'air propre et non contaminé peut être obtenu aussi d'une piece adjacente à celle de l'installation (aération et ventilation indirecte), à condition que le flux puisse se faire librement à travers des ouvertures permanentes en communication avec l'extérieur.

La pièce adjacente ne peut pas être utilisée comme garage, stock de matériel combustible ou autres activités dangere d'incendie, salle de bains,,chambre à coucher ou piece commune de l'immeuble.

La ventilation est suffisante quand la pierce est équipée de prises d'air selon le tableau :

les catégories d'appareils la	norme de référence	le pourcentage de la section nette d'ouverture par rapport à la section de sortie des fumées de l'appareil	la valeur minimale nette d'ouverture du conduit de ventilation
Cheminées UNI EN 13229	50% 200 cm²
Poëles UNI EN 13240	50% 100 cm²
Cuisinière UNI EN 12815	50% 100 cm²

L'installation dans les pieces avec danger d'incendie est interdite. Il est également interdit d'effectuer l'installation à l'intérieur de pieces à usage d'habitation dans lesquilles la depression mesurée entre milieu extérieur et milieu intérieur serait supérieure à 4 Pa - reference pour l'Italie conformément à la norme UNI10683.

Il faut se conformer à toutes les lois et réglementations nationales, régionales, provinciales et communales existant dans le pays ou l'appareil a été installé.

Les combustibles admis sont souches de bois. On doit utiliser exclusivement souches de bois sec (contenu d'eau max. 20% ). On devrait charger au maximum 2 ou 3 souches de bois. Les pieces de bois devraient avoir une longueur d'environ 20 - 30~cm et une circonfidence de maximum 30 - 35~cm . Les petits troncs de bois pressés non résines doivent être usés avec attention pour éviter surchauffages dangereux pour l'appareil, car ils ont un pouvoir calorifique très haut.

Le bois utilisé comme combustible doit avoir un contenu d'humidité inférieur au 20% et doit être déposé dans un lieu sec. Le bois humide rende l'allumage plus difficile, car il faut une plus grande quantité d'énergie pour faire evaporer l'eau presente. Le contenu humide a en outre le désavantage que, avec la réduction de la température, l'eau se condense d'abord dans le foyer et donc dans le cheminée, causant ainsi un remarquable dépôt de suie avec suivant possible risque d'accordance de la même.

Le bois frais contient environ 60% d'humidité (12 O) , donc il n'est pas convenable pour etre brule. Il faut placer ce bois dans un lieu sec et ventilé (par exemple sous un abri) pour au moins deux ans avant son emploi.

Parmi les autres, on ne peut pas brûler: charbon, découpes, déchets d'écorce et pannaux, bois humide ouTraits avec vernis, matériaux en plastique; dans ce cas échoit la garantie sur l'appareil. Papier et carton doivent être utilisés seulement pour l'allumage.

La combustion de déchets est INTERDITE et endommagerait en outre l'appareil et le tuyau d'évacuation de la fumée, nuisant également à la santé et pouvant donner lieu à des réclamations de la part des voisins à cause des mauvaises odeurs.

Le bois n'est pas un combustible de longue durée et par conséquent un chauffage continu du poèle pendant la nuit n'est pas possible.

Type kg/mc kWh/kg Humidité 20%
Hétre 750 4,0
Chène	900 4,2
Orme 640 4,1
Peuplier	470 4,1
Mélèze*	660 4,4
Sapin rouge*	450 4,5
Pin Silvestre*	550 4,4

• BOIS RÉSINEUX PEU ADAPTES POUR UN POÉLÉ

IMPORTANT: En utilisant de façon continue et prolongée du bois aromatisé (eucalyptol, myrte, etc.), on cause rapidement des dégats (clavage) au niveau des éléments en fonte du produit.

Les données techniques déclarées ont été obtenues en utilisant l'essence d'hétre en classe "A1" selon la norme UNI EN ISO 17225-5 et humidité au dessous de 20% . Utiliser d'autre essence pourrait exiger des régulations spécifiques etrialr des rendements du produit differents.

ALLUMAGE

IMPORTANT: il est inévitable qu'une oedur désagreable se produit au premier allumage (suite au séchage des collants de la cordelette cablee du joint d'etanchéité et des vernis de protection), qui disparait après une courte période d'utilisation. Il faut donc assurer une bonne ventilation du local. Au premier allumage, nous vous conseillons de charger une quantité réduite de combustible et d'augmenter progressivement le rendement calorifique de l'appareil.

INTERDIT d'utiliser toute substance liquide comme par ex. alcohol, essence, petrole et similaires.

Ne jamais allumer l'appareil quand il y a des gaz combustibles dans la salle.

Pour effectuer un premier allumage correct des produits traités avec des vernis pour hautees temperatures, il faut savoir ce qui suit:

les matieres aux utilisees pour la fabrication des appareils en question ne sont pas homogenes, en effet des elements en fonte et en acier coexistent;
- la température à laquelle le corps de l'appareil est soumis n'est pas homogène: de secteur à secteur on enregistre des températures qui varient de 300^ à 500^ .
- tout au long de sa durée de vie l'appareil est soumis à des cycles alternés d'allumage et de repos durant la même journee et à des cycles d'utilisation intense ou de repos absolu au cours des saisons;
- l'appareil neuf, avant de pouvoir se considérer rode devra ettre soumis a divers cycles d'allumage afin de consentir a tous ses materiaux et a la peinture de completer les differentes sollicitations elastiques;
- en particulier au tout début on pours la émission d'odeurs typiques des metaux soumis à une grande sollicitation thermique et de vernis encore frais. Ce vernis, bien qu'il soit cuit à 250^ pendant quelques heures au cours de sa fabrication, devra dépasser plusieurs fois et pondant une certaine durée la température de 350^ avant de s'incorporer parfaitement aux surfaces métalliques.

Il est donc important de prendre ces petites precautions au cours de l'allumage:

1. S'assurer qu'un renouvellement important de l'air soit garanti dans le local où est installé l'appareil.
2. Au cours des premiers allumages, ne pas charger excessivement la chambre de combustion (la moitié environ de la quantité indiquée dans le manuel d'instructions) et maintainir le produit allumé pendant au moins 6-10 heures de suite, avec les réglages moins ouverts que ce qui est indiqué dans le manuel d'instructions.
3. Répéter cette opération au moins 4-5 fois ou plus, selon votre disponibilité.
4. Ensuite charger de plus en plus (en suivant de toute façon les indications fournies dans le manuel d'instructions au sujet de la charge maximale) et si possible, effectuer de longues périodes d'allumage en evitant, au moins au début, des cycles d'allumage-arrêt de courte durée.
5. Au cours des premiers allumages, aucun objet ne devrait etre appuyé sur l'appareil et tout particulierement sur les superficies laquées. Les surfaces laquées ne doivent pas etre touchées pendant le chauffage.
6. Àpès avoir terminé la période de «rodage», vous pourrez utiliser votre apparéil comme le moteur d'une voiture, en évitant de brusques échauffements avec des charges excessives.

Pour allumer le feu, nous conseillons d'utiliser du petit bois et du papier ou bien d'autres moyens vendus dans le commerce. Il est

Le réglage pour l'air (primaire et secondaire) doit être ouvert un petit peu au même temps. Quand le bois commence à brûler, on peut charger plus de combustible et contrôler la combustion au moyen de l'air de combustion selon les indications du chap. DESCRIPTION TECHNIQUES.

Pendant cette phase, ne jamais laisser le foyer sans supervision.

Il ne faut jamais surcharger l'appareil (chap. DESCRIPTION TECHNIQUES / consommation hora). Trop de combustible et trop d'air pour la combustion peuvent causeur surchauffage et donc endommager l'appareil. Les dommages causés par surchauffe ne sont pas couverts par la garantie.

ALLUMAGE À BASSES ÉMISSIONS

La combustion sans fumée est une méthode d'allumage qui permet de réduire notablement les émissions de substances nocives. Le bois brûle progressivement du haut vers le bas, ainsi la combustion et plus lente et mieux contrôle. Les gaz brûlés, en passant à travers les flammes, brûlent presque entièrement.

Metre les buches dans le foyer à une certaine distance l'une de l'autre, comme indiquedans la Figure 7. Disposer les plus grosses en bas et les plus minces en haut, ou a la verticale en cas de foyer etroit et haut. Placer l'allume-feu sur le montage, dispose des bches sur I'allume-feu perpendicularairement au tas de bois.

Mode d'allumage. Ce mode d'allumage remplace le papier ou le carton.

Prper 4 bches aany n section transversale de 3cm x 3cm et une longeur de 20 cm Figure 7. Metre les quatre bches croises au-dessus du tas de bois, transversaement a celui-ci, avec au milieu l'allume-feu qui peut etre par exmaple de la fibre de bois enduite de cire. Une allumette suffit pour allumer le feu. Il est eaglement possible d'utiliser des morceaux de bois plus petits: dans ce cas il en faudra un plus grand nombre. Ouvrir la vanne d'évacuation des fumées et le clapet pour l'air comburant.

Après avoir allumé le feu laisser le clapet qui regule l'air pour la combustion dans la position indiquée:

Combustible Air PRIMAIRÉ Air SECONDAIRE Air TERTIAIRE
BOIS FERME 1/2 OUVERT PRÉ CALIBRE

IMPORTANT:

• ne pas ajouter de l'autre bois entre une charge et l'autre;
• ne pas étouffer le feu en fermant les prises d'air;
• un ramonage régulier réduit les émissions de poussières fines.
• Ces indications sont soutenues par ENERGIA Legno SUISSE www.energia-legno.ch

FONCTIONNEMENT NORMAL

Après avoir positionné les clapet correctement, introduire la charge de bois horaire indiqué évitant surcharges qui provoquent effort anormaux et déformations (selon les indications du chap. DESCRIPTION TECHNIQUES). Vous doivent utiliser l'appareil toujours avec la porte fermée, pour éviter des problèmes d'au surchauffage (forge effect). La non observance de cette règle fait échoir la garantie.

Les appareils avec fermetre automatique de la porte (type 1) doivent obligatoirement fonctionner, pour des raisons de sécurité, avec la porte du foyer fermée (sauf pendant le chargement du combustible ou l'enlevement des cendres).

Les apparéils sans ferméture automatique des portes (type 2) doivent être raccordés à leur propre tuyau d'évacuation de la fumée. Le fonctionnement avec porte ouverte n'est permis que sous surveillance.

IMPORTANT: Pour des raisons de sécurité, la porte du foyer ne peut etre ouverte que pendant le chargement du combustible. Le foyer doit rester fermé pendant le fonctionnement et les périodes pendant lesquelles l'appareil n'est pas utilise.

Les régulateurs situés sur la face avant permettant de régler l'émission de chaleur du appareil. Ils doivent être ouverts en fonction du besoin calorifique. La meilleure combustion (avec émissions minimum) s'obtient quand, en chargeant du bois, la plus grande partie de l'air pour la combustion passée à travers le régulateur de l'air secondaire. Il ne faut jamais surcharger l'appareil.

Trop de combustible et une trop grande quantite d'air peuvent provoquer la surchauffe du appariel et donc l'endommager. Les dommages causés par surchauffe ne sont pas couverts par la garantie.

Il faut donc toujours utiliser le apparéil avec la porte fermée (abaissee) pour éviter l'effet de forge.

Le reglage des clapets, nécessaire pour obtaining la performance calorifique nominale avec une dépression à la cheminée de 12 Pa 1,2 mm de colonne d'eau) est le suivant: voir chap. DESCRIPTION TECHNIQUES. Le appeareil est un appeareil à alimentation intermittente.

Outre au réglage de l'air pour la combustion, l'intensité de la combustion et donc la performance calorifique de Toute apparéil sont influencés par la cheminée. Un bon tirage de la cheminée demande un réglage plus réduit de l'air pour la combustion, tandis qu'un tirage réduit nécessite plutot d'un réglage correct de l'air pour la combustion. Pour vérifier laonne combustion, il faut vérifier que la fumée qui sort de la cheminée soit transparente.

Si elle est blanche, cela signifie que l'appareil n'a pas ete regle correctement ou bien le bois est trop mouille; si au contraire la fumee est grise ou noire, esta signifie que la combustion n'est pas complete (il faut avoir une plus grande quantite d'air secondaire).

ATTENION : Lorsque I'on rajoute le combustible sur les braises en l'absence de flamme, un développement important de fumées pourrait etre constatedans ce cas,un melange explosif de gaz et d'air pourait se former et, dans les cas extremes, une explosion. Pour des motifs de sécurité, il est conseilled effectuer une nouvelle procedure d'allumage en utilisant des petite baguettes en bois.

UTILISATION DU FOUR (OU PRÉSENT)

L'apport d'air pour la combustion peut influencer sensiblement la temperature du four. Un tirage suffisant de la cheminée et des conduits bien propres pour le flux des fumées chaudes autour du four sont des conditions fondamentales pour un bon résultat de cissson. La plaque du four et la grille du four chromée peut être située à différents niveaux. Les gâteaux écais et les grands rots doivent être enfournés au niveau le plus bas, les gâteaux plats et les biscuits au niveau moyen et le niveau supérieur peut être utilisé pour rechauffer ou rissoler (voir chap. Description Techniques - ACCESSOIREs).

Quand on cuisine des alimentes trs humides, gateaux aux fruits ou les fruits memes, on produit de I'eau de condensation. Pendant la cuisson, il peut se develloper de la vapeur d'eau qui se depose sur le haut ou les cotés de la port en formant des gutes d'eau de condensation. Il s'agit d'un phonomene physique.

En ouvrant très peu et avec soin la porte (1 ou 2 fois, plus souvent en cas de temps de cuisson plus longs) on peut faire sortir la vapeur du compartment de cuisson et réduire considérablement la formation de condensation.

FONCTIONNEMENT PENDANT LES PÉRIODES DE TRANSITION

Pendant la période de transition, c'est-à-dire quand les températures externes sont plus élevées, en cas d'augmentation imprévue de la température, il peut se produir certaines difficultés avec le tuyau d'évacuation de la fumée qui font que les gaz de combustion ne sont pas complètement aspirés. Les gaz de décharge ne sortent plus complètement (forte oedur de gaz).

Dans de tels cas, secouez plus fréquement la grille et augmenter l'air pour la combustion. Ensuite chargez une quantité réduite de combustible en faisant en sorte que celui-ci brûle plus rapidement (avec plus de flammes) et le tirage du tuyau d'évacuation de la fumée se stabilise. Contrôlez également que toutes les ouvertures pour le nettoyage et les raccordements à la cheminée soient hermétiques. En cas d'incertitudes, renoncer à utiliser l'appareil.

Pour éviter l'eventuelle formation de rouille nous recommendons de:

• Faire sortir la vapeur du four pour réduire la formation de l'éventuelle condensation en ouvrant brievement et avec soin la porte (1 ou 2 fois, plus souvent en cas de cuisson d'aliments très humides et temps de cuisson très longs);
  Sortir les alimentes du four une fois qu'ils sont cuits. Laisser refroidir les alimentes dans le four sous 150^ implique la formation de condensation;
• Quand la cuisson est terminée, laisser la porte du four un peu ouverte jusqu'au séchage de l'eventuelle condensation;
• Si de l'humidité s'est formée dans le four, on conseille deTRAITER la partie interne de la porte en fonte avec de la vaseline neutre (ou present);
• Chaque 3-6 mois, il faut repeter le traitement avec la vaseine neutre sur la partie interne de la porte en fonte selon combien le four vient utilisé;
• Si de la rouille s'est formée sur la partie interne de la porte en fonte, on doit enlever cette rouille avec du matériel abrasif et ensuite on doit traiter la surface en fonte avec de la vaseline neutre.

Pour assurer la qualite de la nourriture cuite au four, l'intérieur des portes en fonte N'A pas ete traite avec des produits.

ENTRETIEN ORDINAIRE EFFECTU PAR LES TECHNICIENS AUTORISÉS

L'entretien ordinaire doit etre effectue au moins une fois par an.

Etant donne que le generateur utilise du bois comme combustible solide, il requiert un entretien ordinaire qui doit etre effectue par un Technicien autorise, en utilisant uniquement des pieces de rechange d'origine.

Le non-respect peut compromètre la sécurité de l'appareil et peut entrainer l'annulation des conditions de garantie.

Le respect de la fréquence de nettoyage réservé à l'utilisateur décrites dans le manuel d'utilisation et d'entretien, garantit au générateur une combustion correcte au fil du temps, et d'éviter les évientuelles anomalies et/ou dysfonctionnements qui pourrait requérir des interventions du technicien. Les demandes d'intervention d'entretien ordinaire ne sont pas compris dans la garantie du produit.

JOINTS

Les joints garantissent l'étanchéité du poèle et par conséquent son bon fonctionnement.

Ces elements doivent etre regulierement controlés : en cas d'usure ou de dommages, il faudra les remplacer immediatement.

Ces opérations devront être réalisées par un technicien autorisé.

RACCORDEMENT A LA CHEMINEE

Tous les ans, ou à chaque fois que cela s'avere nécessaire, aspirer et nettoyer le conduit qui me nèe à la cheminée. En présence de tronçons horizontally, il faut enlever les résidus avant qu'ils n'obstruient pas le passage des fumées.

DETERMINATION DE LA PUISSANCE THERMIQUE

Il n'existe pas de règle absolue qui permette de calculer la puissance correcte nécessaire. Cette puissance dépend de l'espace àchauffer mais aussi en grande mesure de l'isolement. En moyenne, la puissance calorifique nécessaire pour une piece ajustement isolée sera de 30 kcal/h par m³ (pour une température extérieure de 0 °C).

Etant donné que 1 kW correspond à 860 kcal/h, nous pouvons adopter une valeur de 35 W/m³.

Supposons que vous souhaitezCHAuffer une piece de 150m^3 (10× 6× 2,5m) d'un apartement isolé, vous aurez besoin de 150m^3 x 35W / m^3 = 5250W ou 5,25kW . Par consequent, comme chauffage principal, un appeareil de 8kW sera suffisant.

		Valeur indicative de combustion		Quantité demandée par rapport à 1 kg de bois sec
Carburant Unità kcal/h kW
Bois sec (15% d'humidité) kg 3600 4.2 1	00
Bois mouillé (50% d'humidité) kg 1850	2.2 1,95
Briquettes de bois kg 4000 5.0 0,84
Briquettes de lignite	kg 4800	5.6 0,75
Anthracite normal	kg 7700	8.9 0,47
Coke	kg 6780	7.9 0,53
Gaz naturel	m3	7800 9.1 0,46
Mazout	L	8500 9.9 0,42
Electricité	kW/h	860	1.0 4,19

1. Les produits La Nordica S.p.A. sont garantis, conformément aux directives de la communauté européen, pour une période de 24 mois à compter de la date d'achat.

Un document fiscal valide qui prouve l'achat, delivré par le vendeur (ticket de caisse, facture ou bon de transport), identifiant le produit achete et la date d'achat et/ou de livraison de ce dernier est necessaire.

ATTENTION : la presente garantie conventionnelle ne remplace pas la garantie prevue par les normes européennes pour la protection des Consommateurs.

La garantie conventionnelle est limitée au territoire italien et aux territoires compris dans la Communauté europeenne couverts par le Service des Centres d'Assistance Technique Agreés (verifier sur le site www.lanordica-extraflame.com)

El est egalement limite au pays de residence et/ou du domicile du consommateur qui doit etre le mee que celui du siage legal et/ou commercial du vendeur du produit La Nordica S.p.A.

Les prsentes normes ne s'appliquent pas aux produits achetés dans le cadre d'activités commerciales, d'entreprise ou professionnelles. Dans ces cas, la garantie du produit sera limite a une periode de 12 mois a compter de la date d'achat.

gARANTIE ITALIE

Que faire en cas d'anomalie dans le fonctionnement du produit :

Consulter le manuel d'utilisation pour s'assurer que l'anomalie ne peut pas etre resolue avec une application correcte des fonctionnalités du produit. S'assurer que le defaut rentr dcans le type d'anomalies couvertes par la garantie; si ce n'est pas le cas,le cout de l'intervention sera entierement a la charge du consommateur. Lors de la demande d'intervention du Service d'Assistance au Centre d'Assistance Agree, tousjours indiquer la nature du defaut, le modele de I'appareil, une adresse complete et un numero de telephone.

gARANTIE EUROPE

Que faire en cas d'anomalie dans le fonctionnement du produit :

Consulter le manuel d'utilisation pour s'assurer que l'anomalie ne peut pas etre résolue avec une application correcte des fonctionnalités du produit. S'assurer que le defaut rentré dans le type d'anomalies couvertes par la garantie; si ce n'est pas le cas, leoit de l'intervention sera entierement à la charge du consommateur. Demander l'intervention du Service d'Assistance ou I'adresse du Centre d'Assistance Technique Agree au vendeur en indiquant always la nature du defaut, le modele de I'appareil, une adresse complete et un numero de telephone.

Pour les défauts de conformité apparus dans les 6 premiers mois de vie du produit, la réparation du défaut est couverte par la garantie sans frais pour le consommateur.

En cas de vice de conformite releve entre le septieme et le vingt-quatrieme mois, le couit de l'appei sera a la charge du consommateur tandis que les frais de la main-d'oeuvre et des eventuelles pieces de rechange fonctionnelles utilisées seront à la charge du vendeur.

1. La garantie est exclue si le dernier detecté est du à des conditions et/ou événements externes tels que, à titre d'exemple non exhaustif, une capacité insuffisante des systèmes; une installation erronée et/ou un entretien effectué par un personnel non qualifié selon la législation en vigueur dans le pays de residence du consommateur; une négligence; une incapacité d'utilisation et un mauvais entretien par le consommateur, ne correspondant pas à ce qui est indiqué dans le manuel d'utilisation du produit, lequel fait partie intégrante du contrat de vente.
   La presente garantie ne couvre pas non plus les dommages subsis par le produit en l'absence de causes averées imputables à des vices de fabrication. De la même manière sont exclus de la presente garantie tout vice d'au dysfonctionnement du conduit de cheminée, aux termes de la législation en vigueur dans le pays au moment de l'achat, ainsi que tous les défauts du produit dus à une incurie, rupture accidentelle, alteration et/ou dommage dans le transport (rayures, bossellements, etc.), interventions effectuees par un personnel non autorised et autres dommages causés par des interventions erronées du consommateur en essayant de remédier à la panne initiale.
   La garantie ne couvre pas les materiaux de consommation suivants : les joints, les verres ceramiques ou trempés, les revêtements et grilles en fonte, les materiaux refractaires (ex. Nordiker ou autre), les pieces peintes, chromées ou dorées, les éléments en faïence, les poignées, le brasier et les composants correspondants. Pour les produits Idro, l'échangeur de chaleur est exclu de la garantie si un circuit adapté anticondensation n'est pas réalisé, qui garantit une température de return à l'appareil d'au moins 55 degrès. En général la garantie ne couvre pas tous les composants extérieurs au produit sur lesquels le consommateur peut intervenir directement lors de l'utilisation et/ou l'entretien ou qui peuvent être sujets à l'usure et/ou la formation de rouille et de taches sur l'acier dues à une utilisation de détergents agressifs.
   En cas de réclamation pour un début non avéré en phase de vérification par un technicien autorisé, l'intervention sera entièrement à la charge du consommateur.
2. S'il s'avere imposible de rétablit la conformité par une réparation du produit/composant, il sera remplace, sans modification de l'échéance et des termes de garantie acquis au moment de l'achat du produit/composant à replacer.
3. La Nordica S.p.A. décline toute responsabilité en ce qui concerne d'eventuels dommages qui peuvent, directement ou indirectement, être causés à des personnes, animaux et biens personnels en raison de la non-observation de toutes les indications fournies dans le manuel d'utilisation prévu et qui concernent les avertissements au sujet de l'installation, l'utilisation et l'entretien du produit, téléchargeable également sur le site internet.

4. Les interventions d'étalonnage et/ou de réglage du produit en relation au type de combustible ou autres sont exclues de la garantie.

5. Si le produit est réparé auprès d'un des Centres d'Assistance Technique Agreés indiqués par La Nordica S.p.A. et en cas de remplacement du produit, le transport sera gratuite. Si le technicien est en mesure de réparer le produit au domicile de l'utilisateur et que celui-ci refuse, le transport au laboratoire et la livraison de retard seront à sa charge.

6. Au terme des 24 mois de garantie, toute intervention de réparation sera entièrement à la charge du consommateur.
7. En cas de litiges, seul le Tribunal du siège légal de La Nordica S.p.A. - (Vicence-Italie) sera compétent.

AVERTIssEMENTs SUPPLEMENTaires

Utiliser excludivement le combustible commande par le fabricant. Le produit ne doit pas etre utilise comme incinerateur.
- Ne pas utiliser le produit pour monter dessus ou y poser des objets.
- Ne pasmettre de linge a secher sur le produit. Les etendoirs ou autresdoivent etre tenuaune distance appropriée du produit.Risque d'incendie et de dommage au revetement.
- Tout usage inapproprié du produit engage entièrement la responsabilité de l'utilisateur et decharge le fabricant de toute responsabilité civile et pénale.
- Toute alteration ou remplacement non autorisés de pieces non originales du produit de quelque type que ce soit conduit à un risque compromettant la sécurité de l'utilisateur et dechargeant l'entreprise de toute responsabilité civile et penale.
- La plupart des surfaces du produit sont très chaudes (porte, poignée, vitre, tuyaux de sortie des fumées, etc.). Il faut donc éviter de toucher ces parties sans porter des vêtements de protection appropriés ou sans utiliser des moyens adaptés, comme des gants de protection thermique.
- Il est interdit de faire fonctionner le produit quand sa porte est ouverte ou lorsque sa vitre est cassée.
- Le produit doit être connecté electriquement à un dispositif équipé d'un système de mise à la terre efficace.
- Éteindre le produit en cas de panne ou de dysfonctionnement.
- Ne pas laver le produit avec de l'eau. L'eau pourrait pénétrer à l'intérieur de l'unité et endommager les isolations électriques, au risque de provoquer des décharges électriques.
- Les installations non conformes aux normes en vigueur de même qu'une utilisation incorrecte et l'absence d'entretien comme le prévoit le fabricant, entrainent la déchéance de la garantie du produit.

ATENCIón

iLAs sUPERFICIES sEPUEDEN CAENTAR MUCHO! isIEMPRE sE DEBEN UsAR gUANTEs DE PROTECCION!

Toutes les distances minimales de (cm) securite sont indiquees dans l'etiquette du produit et on il NE FAUT PAS descendre au-dessous des valeurs indiques (voir D'DECLARATION DE PERFORMANCE).
