Caractéristiques	Détails
Type de produit	Caisson de basses
Puissance de sortie	250 Watts RMS
Réponse en fréquence	30 Hz - 200 Hz
Connectivité	Entrées RCA, LFE
Dimensions	Dimensions compactes pour un placement facile
Poids	Environ 15 kg
Utilisation	Idéal pour les systèmes home cinéma et audio haute-fidélité
Maintenance	Nettoyage régulier de la grille et des connexions
Sécurité	Ne pas exposer à l'humidité, utiliser avec précaution
Informations générales	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - ASW 250 BOSTON ACOUSTICS

Comment connecter le caisson de basses BOSTON ACOUSTICS ASW 250 à mon système audio ?

Utilisez un câble RCA pour connecter la sortie 'Sub Out' de votre récepteur ou amplificateur à l'entrée 'LFE' ou 'Line In' de votre caisson de basses ASW 250.

Que faire si le caisson de basses ne s'allume pas ?

Vérifiez que le caisson est correctement branché à une prise de courant fonctionnelle. Assurez-vous que l'interrupteur d'alimentation à l'arrière du caisson est en position 'On'.

Pourquoi le son du caisson de basses est-il faible ?

Assurez-vous que le volume du caisson est réglé correctement. Vérifiez également les réglages de votre récepteur ou amplificateur pour vous assurer que les niveaux de sortie sont adéquats.

Comment régler les fréquences de coupure sur le BOSTON ACOUSTICS ASW 250 ?

Utilisez le bouton de réglage de la fréquence de coupure à l'arrière du caisson pour ajuster la fréquence selon vos préférences. Une fréquence de 80 Hz est généralement recommandée pour un bon équilibre.

Le caisson de basses émet-il des bruits étranges ou des vibrations ?

Vérifiez que le caisson est placé sur une surface stable et plane. Assurez-vous également que tous les câbles sont correctement connectés et qu'aucun objet ne vibre contre le caisson.

Comment savoir si le caisson de basses ASW 250 est en panne ?

Si le caisson ne s'allume pas et que toutes les connexions sont correctes, essayez de le brancher sur une autre prise. Si cela ne fonctionne pas, il pourrait être nécessaire de contacter le service client pour un diagnostic.

Puis-je utiliser le BOSTON ACOUSTICS ASW 250 avec un système home cinéma ?

Oui, le caisson de basses ASW 250 est conçu pour être utilisé avec des systèmes home cinéma et peut améliorer considérablement l'expérience sonore avec des basses profondes et puissantes.

Quelle est la taille recommandée de la pièce pour utiliser le caisson de basses ASW 250 ?

Le BOSTON ACOUSTICS ASW 250 est adapté pour des pièces de taille moyenne à grande, mais il peut également fonctionner dans des espaces plus petits selon vos préférences sonores.

MODE D'EMPLOI ASW 250 BOSTON ACOUSTICS

Caissons de graves Boston A Series / Guide de l'utilisateur / Instructions de sécurité / Informations relatives à la conformité

Svenska

Subwoofrar / Bruksanvising

This class B digital apparatus complies with Canadian ICES-003. Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.

Specifications ASW 650 ASW 250

Frequency Range: 28Hz - 150Hz 35Hz - 150Hz

Ce symbole rencontres sur l'appareil indique les risques resultant des tensions dangereuses.

Ce symbole rencontres sur l'apparil indique que l'utilisateur doit dire toutes les déclarations de sécurité apparaissant dans le guide de l'utilisateur.

Ce symbole rencontres sur l'appareil indique une double-isolation.

1. Veuillez line ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les averisations.
4. Respectez toutes les instructions.
5. N'utilisez pas cet apparéil à proximé d'une source d'eau.
6. Nettoyez l'appareil uniquement à l'aide d'un chiffon sec.
7. Ne bloquez aucun des orifices de ventilation. Procedez à l'installation conformément aux instructions du fabricant.
8. N'installez pas cet apparéil près de sources de chaleur telles que radiateurs, bouches d'air chaud, cuisinières, ou d'autres apparéils (y compris des amplificateurs) produit de la chaleur.
9. Ne supprimez pas la fonction de sécurité de la fiche polarisée ou de la fiche avec tige de mise à la masse. Une fiche polarisée compte deux broches dont l'une est plus large que l'autre. Une fiche avec tige de mise à la masse compte deux broches et une troisième tige permettant de connecter l'appareil à la masse. La brochure large ou la troisième broche est prévue pour votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise électrique, consultez un électricien afin de procéder au remplacement de la prise obsolette.
10. Evitez de marcher sur le cordon electrique ou de le pincer, en particulier au niveau des prises d'alimentation, des socies des prises d'alimentation et du point de sortie du cordon de l'appareil.
11. N'utilisez que des accessoires spécifiés par le fabricant.
12. Debranche cet apparéil durant les orages ou lorsqu'il n'est pas utilisé pendant des périodes prolongées.
13. Utilisez du personnel d'entretien qualifie pour tous les travaux de réparation. Une réparation est requise lorsque l'appareil a eté endommagé d'une manière quelconque; c'est le cas, par exemple, lorsqu'un cordon d'alimentation ou une fiche est endommagé(e), en cas de renversement d'un liquide sur l'appareil ou lorsque des objets sont tombés dans l'apparil par les orifices de ventilation, si l'appareil a eté exposé à la pluie ou à l'humiètie, s'il ne fonctionne pas correctement ou si vous l'avez fait tomber.
14. Maintenez une distance minimale de 50mm à l'avant, à l'arrière et sur les cotes de l'appareil afin de permettre une ventilation suffisante. Il convient de ne pas restreindre la ventilation en couvrant les orifices d'aération ou en plaçant sur ou autour de l'appareil des objets tels que des jourmaux, des nappes, des ridesaux, etc.

ATTENTION! Afin de réduire le risque d'incendie ou de chic électricque, ne pas exposer cet apparéil à la pluic ou à l'humidité.

Ce symbole rencontres sur l'apparil indique que celui-ci doit être place dans une installation de collecte distincte et ne doit pas être éliminé avec les déchets menagers.

1. Ne placez aucune source de flammes, comme des bougies allumées, sur l'appareil.
2. L'appareil ne doit pas etre exposé à des risques d'élaboussure ou de renversement de liquide. Ne posez dessus aucun objet rempli de liquide, tel que des vases.
3. Le connecteur d'alimentation à l'arrière de l'appareil ou la prise d'alimentation murale doit rester accessible, de manière à pouvoir débrancher l'appareil.
4. Pour débrancher complètement cet appeareil du secteur, déconnectez la fiche du cordon d'alimentation du socle de la prise de courant.
5. La fiche du cordon d'alimentation doit pouvoir etre facile a acceder et utiliser.

Utilisateurs américains :

Remarque: Cet équipement a ete teste et a ete trovve conforme aux limites pour un dispositif numerique de Classe B, en vertu de la partie 15 des Regles de la FCC. Ces limites sont conques pour procurer une protection raisonnable contre les interfenciences négatives dans une installation residentielle.

Cet équipement génére, utilise et peut irradier de l'énergie de radiofrequence et, s'il n'est pas installé et utilisé en respectant les instructions, peut provoquer des interférences négatives pour les communications radio. Toutefois, nous ne pouvons pas garantir qu'il ne se produit pas d'interférences dans une installation particulière. Si cet équipement provoque effectivement des interférences négatives pour la réception radio ou télé, ce qui peut être déterminé en éteignant puis en rallumant l'equipement, nous conseillons à l'utilisateur d'essayer de corriger cette interférence en appliquant une ou plusieurs des mesures suivantes:

• Réorienter ou repositionner l'antenne de réception.
  Augmenter la distance séparant l'équipment et le récepteur.
• Connecter l'équipment dans une prise appartenant à un circuit différent de celui auquel le récepteur est raccordé.

Utilisateurs canadiens

Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.

Specifications ASW 650 ASW 250

Plage de fréquences: 28Hz - 150Hz 35Hz - 150Hz

Puisance de l'amplificateur: 300 watts RMS 100 watts RMS (Puisance max. 650 watts) (Puisance max. 250 watts)

Haut-parleur de graves: 10^ (254mm) DCD 10^ (254mm) DCD

Dimensions: (H x L x P) 15 316 × 14^11 / 16 × 16^3 / 16 14 116 × 14^11 / 16 × 16^3 / g (388 x 372 x 411 mm) (356 x 372 x 415 mm)

Introduction

Caissons de graves Boston Acoustics de série A

Merci d'avoir choisi Boston Acoustics. Les caissons de graves de la série A incorporent des composants de haute qualite qui produisent le celebre son (Legendaire) de Boston. Ces caissons de graves sont ideaux pour une utilisation dans le cadre d'un systeme de Home cinema de haute qualite a 5.1 canaux ou d'une chaine Hi-fi stereo. Il sont capables de produit des graves d'une profondeur impressionnante et d'une puissance elevée a partir de coffre's remarquablement compacts. En outre, il sont Equipes de BassTrac, un circuit exclusif concu par Boston qui suit la trace du signal d'entree vers le caisson de grave et evite que I'amplificateur ne produise une distorsion audible. L'avantage : les graves restent propres et puissantes a n'importe quel niveau d'ecoute.

Désemballage du système

Désemballer le caisson de graves avec précautions. Si vous vous rendez compte que l'équipment a subi des dommages quelconques durant son transport, signalez-le immédiatement à votre revendeur et/ou service de livraison. Conservez le carton de transport et les matériaux d'emballage pour usage futur. Veillez à conserver soigneusement leur ticket d'achat dans un endroit sur, car il pourrait vous être demandé dans le cadre de la garantie.

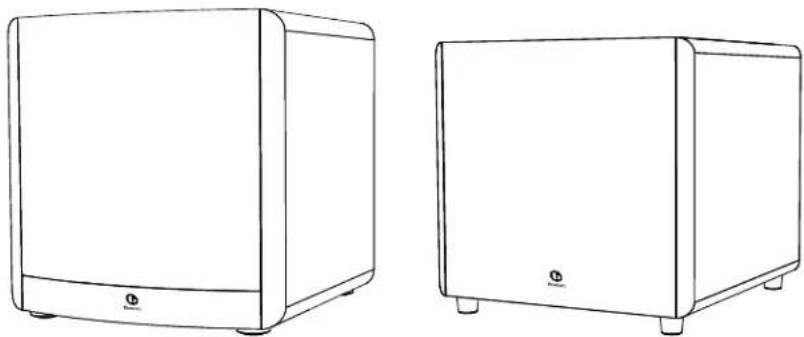

Caissons de graves ASW 650 et ASW 250 avec pieds escamtables

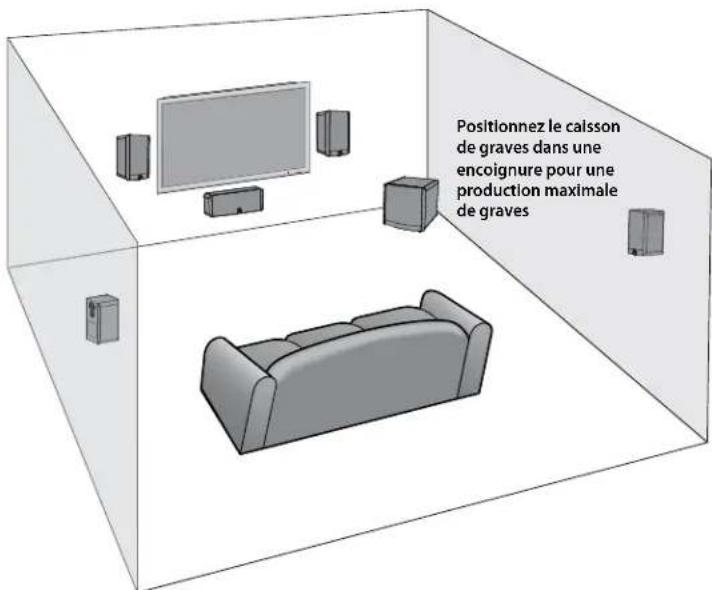

Options de positionnement

Placez le caisson de graves a proximé d'un mur ou dans une encoignure pres de vos haut-parleurs principaux. Typiquement, le son est meilleur lorsque le caisson de graves est dans un rayon de 4,5m des haut-parleurs principaux. La pente aiguè de 24dB/octave du répartiteur permet un positionnement plus éloigné des haut-parleurs principaux si nécessaire. Étant donné que l'oreille est incapable de localiser les basses fréquences du caisson de graves, les gravessemblent toujours provenir des haut-parleurs principaux. Il est essentiel d'experimerer en essayant différents positiionnements, toutfois, la plupart des positions dans la piece seront adéquates.

Le niveau sonore des graves provenant du subwoofer varie en fonction de son positionnement dans une piece. Lorsqu'il est place a proximite de murs, son volume sonore est amplifie. Un positiennement dans une encoignure produit les sons les plus graves. Un positiennement completement eolignedes murs pourrait produire des graves insuffisants. Quel que soit le niveau de graves naturel a l'intérieur de la piece, vous aurez tous la possiblité de regler le volume du caisson de graves grace a la commande incorporee. Si vous deplacea taut moment le caisson de graves, veillez a bien vérifier tous vos reglages.

IMPORTANT: Ne placez pas le caisson de graves dans un endroit où il existe un risque de contact entre le panneau arrêté et des draperies ou des meubles.

Connexions

Une fais que vos haut-parleurs sont correctement positionnés, vous etes pret a connecter voitre syste me.

REMARQUE: L'électronique du caisson de graves est toujours alimentée en courant électricité à moins que celui-ci ne soit débranché ou que l'interrupteur situé sur le panneau arrière ne soit en position d'arret (Mute). Le circuit 'auto-on' a pour chaque fonction d'activer ou de désactiver l'amplificateur de puissance. Veillez à ce que vous caisson de graves et votre récepteur soient débranchés lorsque vous effectuez le raccordement (230v models include a main power switch which turns off all power of the subwoofer).

Alimentation electrique : Lorsque vous branchez votre caisson de graves, veillez a utiliser une prise murale ou une prise de courant réservée a cet effet. Certains recepteurs sont équipés de prises à commutateur. Ne les utilisze pas. Ces prises de courant embarquées sur des panneaux ne procurent pas la quantité de courant ou l'isolement correcte requise par un amplificateur de puissance, comme celle de votre caisson de graves.

Niveau de ligne ou LFE: Sur la plupart des systèmes, utilisez l'entrée du niveau de ligne ou l'entrée LFE. Ces entretes acceptent le signal de niveau de ligne provenant de la sortie du caisson de graves de votre recepteur. Le manuel de votre recepteur devrait indiquer l'entrée qui est la plus adequate.

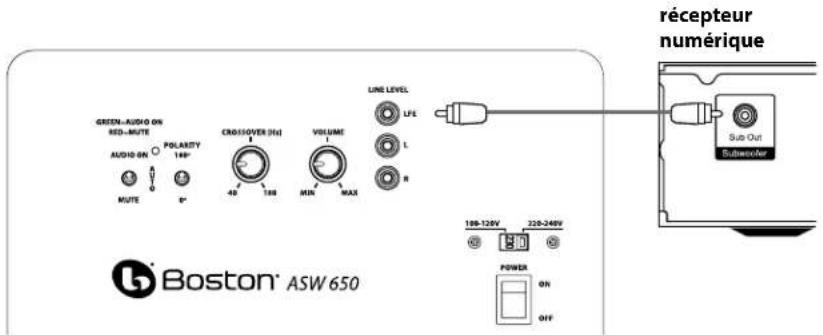

Connexion du caisson de graves aux systèmes de Home cinema numériques à l'aide du LFE

L'électronique des systèmes de Home cinema numériques à 5.1,6.1 et 7.1 canaux consacrent un canal (le « .1 ») à la reproduction des informations spéciales de basse fréquence (low-frequency, LFE) ( comme les explosions et le tonnerre) continues dans des bandes sonores à codage numérique.

Selectionnez « subwoofer-yes » (caisson de graves - oui) dans le menu de réglage de votre récepteur. Lorsqu'il est régèle de cette manière, l'amplificateur du récepteur n'a pas besoin de devoir reproduire les signaux graves bas difficilles pouvant conduire à des distorsions audibles du récepteur. Dans certains cas, cela peut aussi dépendre de plusieurs autres réglages à l'intérieur d'un récepteur. Nous vous recommandons de consulter le manuel de votre récepteur pour plus de renseignements à ce sujeit.

Use Utilisez un cable RCA (non foumi), de la maniere indiquee, pour racorder la sortie caisson de graves LFE de votre recepteur numerique au caisson de graves. Connectez l'autre extrémité à l'entrée Line Level/LFE.

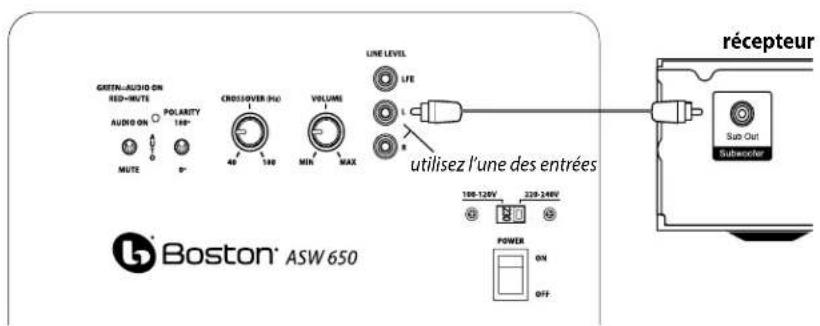

Connexion du caisson de graves à un système stéréo

Pour les systèmes stéreo, utilisez la connexion « sub out » de votre récepteur vers l'entrée sur le caisson de graves marquee « L » (gauche) et « R » (droite).

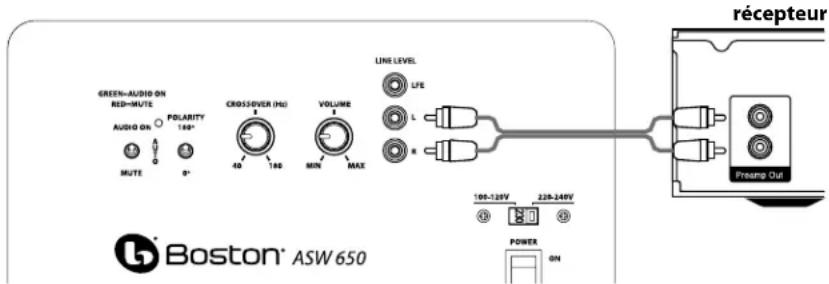

Connexion à l'électronique sans sortie de caisson de graves

Si l'électronique de votre système n'est pas équipée d'une sortie de caisson de graves ou LFE, vous pouvez connecter les unités de caisson de graves CPS Wi à une sortie pre-amp. Utilisez un cable RCA stéreo (non fourni) pour connecter les sorties pré-amp aux entrées de niveau de ligne (Line Level) de gauche (L) et de droite (R).

Réglage de la commande du Répartiteur (Crossover)

Lorsque vous utilisez les entrées de Niveau de ligne (pas l'entrée LFE), le répartiteur incorpore du caisson de graves est engagé. comme point de départ, réglez la commande du répartiteur sur le caisson de graves à environ 10Hz plus haut que la limite inférieure de la reponse de graves de vos haut-parleurs principaux. Réglez précisé le répartiteur à l'oreille de manière à Obtir le meilleur mélange sonore avec vos haut-parleurs principaux. Le meilleur réglage de la commande du répartiteur dépend du positionnement des haut-parleurs et de vos préférences personnelles.

Fonctionnement

Audio On/Auto/Mute

Branchez le cordon d'alimentation du caisson de graves à une prise murale. N'utilise pas les prises situées à l'arrière du récepteur. Reglez l'interrupteur d'alimentation sur la position souhaitee.

AUDIO MARCHE - Le caisson de graves est toujours en marche.

AUTO - Le caisson de graves se met en marche chaque fois que le système détecte un signal. Si aucun signal n'est détecté après plusieurs minutes, il entre automatiquement en mode de sourdine (Mute).

MUTE - Le caisson de graves est eteint et ne produit aucun son. Si vous nutiliez pas votre caisson de graves pendant une periode prolongee ou si vous souhaitez economiser de I'electricite, vous pouvez eteindre le caisson. (Uniquement you pouvez eteindre l'interrupteur principal situé pres du cordon d'alimentation)

Un voyant lumineux à LED entre l'interrupteur d'alimentation (Power) et l'interrupteur de polarité (Polarity) indique le mode dans lequel se trouve le caisson de graves.

ARRÉT – Le caisson de graves est éteint (Caisson débranché) (ou l'interrupteur d'alimentation principal est en position d'arrêt)

ROUGE - Mute (Attente,�除 signal detected, Ampli eteint)

VERT - AUDIO ON (Marche, signal détecté, Ampli allume)

Le caisson de graves entre automatiquement en mode de sourdine après plusieurs minutes lorsque vous système ne détece aucun signal. Le caisson de graves se met ensuite en marche (ON) instantanément lorsqu'un signal est détecté.

Commandedu répartiteur

Régle la fréquence du filtre passé-bas pour le caisson de graves. Remarque: Cette commande n'est pas active lorsque vous utilisez le connecteur fémelle d'entrée LFE.

Contrôle du volume

Tournez la commande de Volume du caisson de graves en position « 11 heures ». Si aucun son ne sort du caisson de graves, vérifie le cordon d'alimentation électrique, l'interrupteur Audio Marche, l'interrupteur d'alimentation et les cables d'entrée.

Réglez la commande de Volume du caisson de graves jusqu'à ce que vous entendiez une correspondance entre le haut-parleur principal et le caisson de graves. Les basses ne devraient pas dominer la piece mais sont ajustées de manière à produit un mélange sonore naturel sur toute la gamme musicale.

Contrôle de la polarité

(0° or 180°): Sélectionne la phase normale (0°) ou inversée (180°) pour le caisson de graves. Réglez cet interrupteur afin

d'obtenir les basses les plus dynamiques et les plus puissantes. L'effet de phase sera le plus audible sur les instruments de percussion à basse fréquence ou sur des morceaux de musique avec une partie de basse continulement repétitive.

Entretien et service

Toutes les connexions de cable devraient et nettoyées ou refaites au moins une fois par an.

Si un problème survient, assurez-vous que toutes les connexions sont correctement réalisées, solidement fixées et propres. Si un problème survient dans un haut-parleur, recâblez le haut-parleur à un autre emplacement dans le système. Si le problème persistait dans ce haut-parleur, le problème se trouve dans le haut-parleur. Si le haut-parleur fonctionne bien dans la nouvelle position, ceci indique fortement un problème plus en profondeur des composants électroniques dans le système. Dans le cas où vos haut-parleurs auraient besoin d'une révision, contactez votre distributeur local Boston Acoustics ou consultez Bostonacoustics.com pour une liste des distributeurs dans votre région.

Garantie limitée

Boston Acoustics garantit à l'acheteur d'origine que ses haut-parleurs de la série A ne comportent aucun défaut de piece et de main d'oeuvre pendant une période de 5 ans à partir de la date d'achat.

Voues etes responable de I'installation et de l'utilisation conformement aux instructions fournies et lorsque you sollicitez une revision, d'assurer un transport sur a un representant apres-vente de Boston Acoustics autorise et de presenter une preuve d'achat sous forme de reçu.

Les dégats causés par un abus, mauvaise utilisation, mauvaise installation, accidents, livreison ou réparations/modifications qui n'ont pas été effectuees par un représentant après-vente de Boston Acoustics autorise, sont exclus de la garantie.

Cetegarantie est limiteau prodit Boston Acoustics et ne couvre pas les degats subis par des equipements associés. Cette garantie ne couve pas les frais d'enlevement ou de reinstallation.Cette garantie est annulée si le numero de series a ete retire ou efface. Cette garantie you donne des droits legaux specifiques et you pouze egalement avoir dautres droits qui varient d'un et a un autre.

Demande de service après-venture

United States

Tout d'abord, contacter le revendeur auprès duquel vous avez achete le produit.

Si cela n'est pas possible, veuillez envoyer un emailto: [e-mail] ou écrire à:

Tout d'abord, contacter le revendeur aupres duquel vous avez achete le produit.

SiILA n'est pas possible, veuillez envoyer un emailto: [e-mail] ou écrire à:

D&M Canada

Tous les autres pays

Contactez le revendeur auprès duquel vous avez acheté le produit ou contactez votre distributeur local.

Pour plus d'informations, s'il vous plaît visitez bostonacoustics.com/support

Pour les clients de l'UE uniquement

Ce symbole sur le produit indique que le produit ne doit pas etre jete avec les dechets domestiques. Il doit ploutot etre place dans une installation de collecte séparée destinée aux dechets electroniques ou remis a un détaillant lorsque vous achetez un produitsemblable.Le fabricant a payed pour recycler ce produit,ce qui contribue a réutiliser et recycler et ce qui minimise les effets nefastes sur I'environnement et la santé humaine,tout en evitant des amendes encourues en cas d'élimination incorructe. 19

IMPORTANT I STRUZIONI DI SICUREZZA

Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.

Specifie ASW 650 CPS 10Wi

gamma di frequenza: 28Hz - 150Hz 35Hz - 150Hz

Potenza amplificatore: 300 watt RMS 100 watt RMS (picco 650 watt) (picco 250 watt)

Driver dei bassi: 10^ (254mm) DCD 10^ (254mm) DCD

Dimensioni: (H x L x P) 15 316 × 14^11 / 16 × 16^3 / 16 14 116 × 14^11 / 16 × 16^3 / 8 (388 x 372 x 411mm) (356 x 372 x 415mm)

Introduzione

Subwoofer A Series di Boston Acoustics

Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.

Specificationer ASW 650 ASW 250

Frekvensomrade: 28Hz-150Hz 35Hz-150Hz
