MANUAL DE USUARIO ASW 250 BOSTON ACOUSTICS

Manual del Propietario /

Instrucciones de Seguridad / Informacion de Cumplimiento

Italiano

Subwoofoers

INSTRUCCIONES DE SEgURIDAD IMPORTANTES

Este*simbolo que seencuentra en el aparato indica peligos derivados de niveles de energia peligosos.

Este*simbolo que seencuentra en el aparato indica que el usuario deberia leer todas las declaraciones de seguridad que seencuentran en elmanual del usuario.

Este*simbolo que seencuentra en el aparato indica undobleaislamiento.

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Preste atencion a las advertercias.
4. Siga todas las instrucciones.
5. No utilise este aparato cercad el agua.
6. Limpielo solo con un paño seco.
7. No bloquee ninguna abertura de ventilacion. Instalelo de acuerdo con las instrucciones del fabricante.
8. No lo instale cerca de tinguna fuente de calor como radiadores, registradores tírmicos, estufas u或其他 aparatos (incluidos amplificadores) que produzcan calor.
9. No elimine la finalidad de seguridad del enchufe de tipo de puesta a tierra o polarizzato. Un enchufe polarizzato tiene dos patas con una más ancha que la otra. Un enchufe de tipo de puesta a tierra Tiene dos patas y un tercer terminal de puesta a tierra. La pata ancha o el tercer terminal se suministran para su seguidad. Si el terminal suministrado no encaja en su toma de corriente, consulte a un electricista como realizar el cambio de la toma de corriente obsoleta.
10. Procure que el cable electrico no se pise ni的结果a atrapado, especially en los enchufes, las想不到 corriente y el punto sobre sale del aparato.
11. Utilicesoleimplementos/accasoriosespecificados por elfabricante.
12. Desenchufe el aparato durante tormentas electricas o cuando no vaya a utiliserse por periodos de tiempo prolongados.
13. Encargue todas las revisiones a personal de servicerialmente o ha caido.
14. Mantenga una distancia minima de 2^ (50 mm) alrededor de la parte delantera, trasera y a los lados del aparato para que haya una ventilacion sufiente. No deben impedirse la ventilacion cubriendo las aberturas de ventilacion ni poniendo encima ni alrededor del aparato objetos tales como periodicos, mantles, cortinas, etc.

iADVERTENCIA! Para reducir el riesgo de incendio o descarga electrica, no exponga este aparato a la lluvia o la humdad.

Este simbolo que se encuentra en el aparato indica que el aparato debe depositarse en un lugar de recogida aparte para residuos electronicos y no desecha junto con los residuos domesticos.

1. No poderia ponerse sobre el aparato ninguna fuente de llama viva, como velas encendidas.
2. El aparato no debe verse expuesto a goteo ni salpicaduras. No debe ponserse sobre el aparato ningun objeto que contenga liquidos, como jarrones.
3. El conector de entrada electrico en la parte trasera del aparato o el enchufe electrico en la pared deben permanecer accesibles, para poder disconectar la alimentacion del aparato.
4. Para desconectar Completely este aparato del la red de CA, desconecte el enchufe del cable electrico de la toma de corriente de CA.
5. El enchufe de red del cable electrico debe permanecer operativo en todo momento.

Usurios de los Estados Unidos:

Note: este equipo ha sido probado y se ha considerado que está bajo lo limites de dispositivos digitales de clase B, de conformidad con la parte 15 de las normas de la Comisión Federal de Comunicaciones. Estos limites estan diseñados para encontrar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera,utiliza y pueda irradiar energia de radiofrecuencia y, si no se instala y utilizes de acuerdo con las instrucciones,uede occasionar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no hay ninguna garantía de que no vayan a producirse interferencias en una instalacion concreta. Si este equipo occasiona interferencias perjudiciales en la recepcion de radio o television, lo whichcould determinarse connectado y desconnectando el equipo,se aconseja al usuario que trate de corregir la interferencia mediente una or mas de las medidas seguidentes:

Vuelva o orientar o vuelva a colocar la antenna receptora.
- Aumente la separacion entre el equipo y el receptor.
- Conecte el equipo a una toma de corriente en un circuito diferente a whomen el que el receptor este conectado.
- Consulte al distribuidor o a un tecnico de radio / TV experto para pedir ayuda.

Usuarios de Canada:

Este aparato digital de classe B cumple la norma

canadiense ICES-003.

Este aparato numero de classe B cumple la norma

NMB-003 de Canada.

Especificationes ASW 650 ASW 250

Margen de freecuencias: 28Hz - 150Hz 35Hz - 150Hz

Potencia del amplificador: 300 varios RMS 100 varios RMS (650 watt de pico) (250 watt de pico)

Unidad de bajos: 10^ (254mm) DCD 10^ (254mm) DCD

Dimensiones: (A x A x P) 15 5 / 16 × 14^11 / 16 × 16^3 / 16^a 14^1 / 16 × 14^11 / 16 × 16^3 / 8^a (388 x 372 x 411 mm) (356 x 372 x 415 mm)

Introducción

Subwoofoers Boston Acoustics Serie A

Gracias por escoger Boston Acoustics. Los subwoofoers Serie A incorporean componentes de alta calidad que producen el legendario sonido de Boston. Los subwoofoers son ideales para el uso en un sistemas musical estereo o home theater de 5.1 canales de alta calidad. Puede producirunos bajos profundos impresionantes y una intensidad elevada desdeunas cajas muy compactas. Además, presentan BassTrac", un circuito patentando diseado por Boston que sigue la seals de entrada hasta el subwoofer e impide que su amplificador sufra una distorsión audible. La ventaja: los bajos es que se mantienen limpios y resistentes conequalier nivel de sonido.

Desembalaje del sistema

Desembale con cuidado el subwoofer. Si hay algoña senal de daños debidos al transporte, comunicála inmediamente a su concesionario y / o servicios de entrega. Conserve la caja de cartón del envío y los materiales de embalaje para uso futuro. Aseñúrese de conservar su recibo de compra en un lugar seguro, dato que pueda necessitarlo para hacer uso de la garantía.

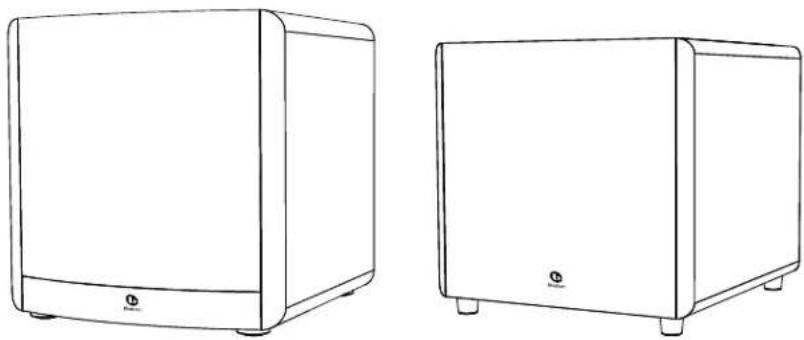

Subwoofoers ASW 650, y ASW 250

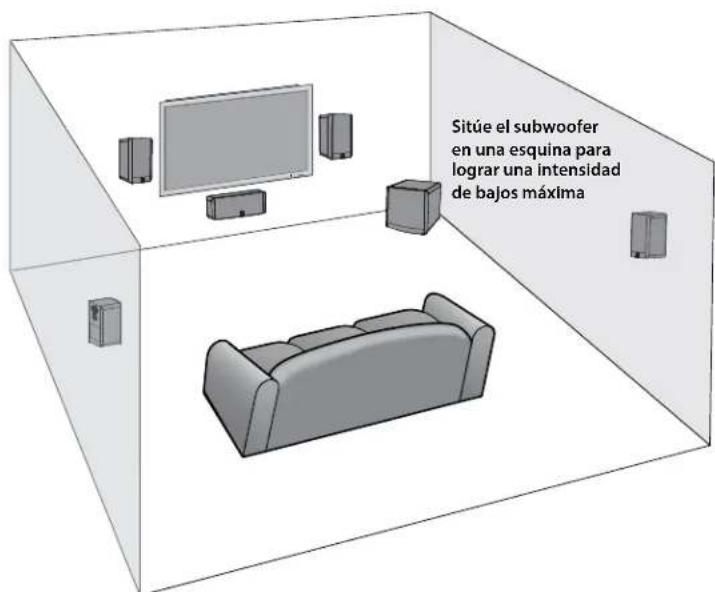

Opaciones de colocacion

Ponga el subwoofer al lado de una pared o en una esquina circa de sus altavoces principales. El sonido es habitualmente mejor cuando el subwoofer se encuesta a menos de 15 pies (4,5 m) de los altavoces principales. La elevada atenuacion progresiva de 24 dB / octava de la fecuencia de cruce permitte colocarlos mas lejos de los altavoces principales si es requisiteo. Dado que el oido no能把 localizar las bajas fecuencias del subwoofer, los bajos todasavia parecen provenir de los altavoces principales. Avecque la experimentacion es clave, el dispositivo funcionará bien en la mayoria de las posiciones de la habitacion.

El nivel de intensidad de bajos del subwoofer varia en differentes posiciones en una habitacion. Cuando se coloca circa de las paredes, se enfatiza su intensidad de bajos. La colocacion en una esquina proportiona la mayor intensidad de bajos. La colocacion muy分开ado de las paredes可以使ducir unos bajos demasiado reducidos. Independientelemente del nivel de bajos natural dentro de la habitacion,iami tendra la capazidad de和睦ar el nivel del subwoofer desde el control de volumen incorporado. Si enequalier momento mueve el subwoofer, asegurese de comprobar todos sus ajustes.

IMPORTANTE: no colque el subwoofer donte exista la posibilidad de un contacto entre el panel trasero y cortinas o muebles.

Conexiones

Tras colocar sus altavoces de la forma adecuada, estará listos para disponible el cableado de su sistemas.

NOTA: alimentación al sistemas electrónico del subwoofer a no ser que está desenchufado o desconectado en la posión "Mute" utilizing el interruptor Audio encendido de alimentación situado en el panel trasero. Los circuitos de activación automática solo activan o desactivan el amplificador de potencia. Asegúrese de que su subwoofer y receptor estén desenchufados al realizar la connexion (los modelos 230v incluyen un interruptor de suministro principal que desconecta todo el suministro del subwoofer).

Alimentación: al enchufar su subwoofer asegürese de usar una toma de corriente de pared o una toma electrica especializada. Algunos receptores proporciónan una toma de corriente conmutada. No la utility. Estas tomas de corriente electricas incorporadas no ofrecen la cantidad de corriente o el aislamento adecuado requerido por un amplificador de potencia, como el de su subwoofer.

Line level (nivel de linea) o LFE (BF): en la mayoría de sistemas, utilise la entrada LFE (BF) o line level de entrada (nivel de linea de entrada). Estas entradas acceptan la seals del navel de linea de la calidad de subwoofer de su receptor. El manual de su receptorpearberia indicar que entrada es la mas apropiada.

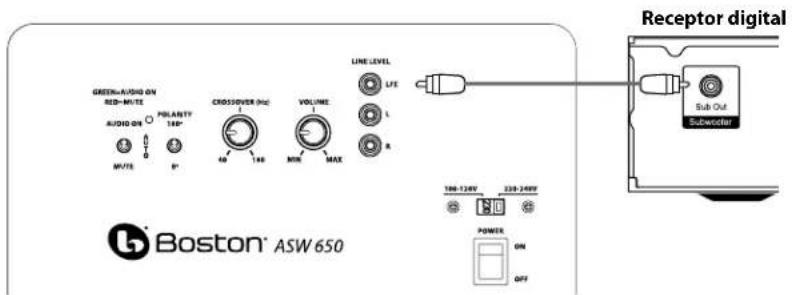

Conexión del subwoofer a los sistemas home theater digitales utilizing LFE (BF)

Los sistemas electrónicos de los home theater digitales 5.1, 6.1 y 7.1 dedican un canal (el"1") a reproducir la información especial de bajas Frequencias (BF) (como Explosiones y truenos) contentida en las pistas sonoras codificadas digitalmente.

Selección "subwoofer-si" en el menu de ajuste de su receptor. Conectaro de esta forma, el amplificador del receptor se libera de tener que reproducir las dificiles senales de bajos que pueda occasionar distorsión audible en el receptor. En algunos casos también puede depender de various ajustes diversos en un receptor. Recommendamos consultar el manual de su receptor para Obtener más作為 en estaarea.

Utilice un cable RCA (no incluido), tal como se muestra, para conectar la calidad de subwoofer LFE (BF) de su receptor digital al subwoofer. Conecte el除外 extremo a la entrada Line Level/LFE (BF).

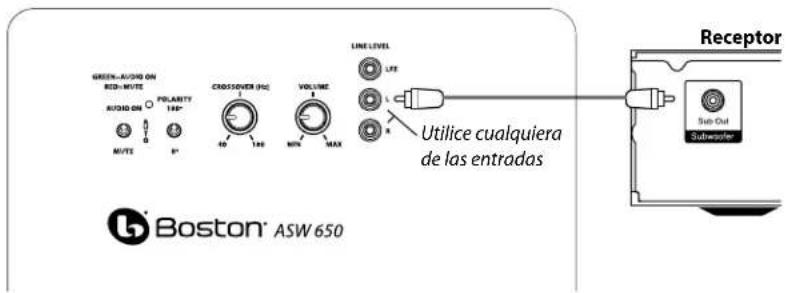

Conexión del subwoofer a estéreo

Para sistemas estéreo utilise la connexion "sub out" de su receptor hasta la entrada del subwoofer marcada como "L" (izquierda) y "R" (derecha).

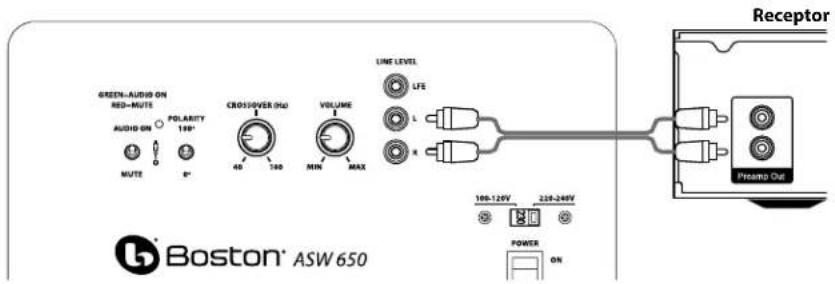

Conexión al sistema electrónico sin una calidad de subwoofer

Si el Sistema electrónico en su sistemas no Tiene una calidad de subwoofer o LFE (BF),gue conectar las subwoofer CPS a una calidad de pre-amplificador. Utilice un cable RCA estereo (no incluido) para conectar las calidas de pre-amplificador a las entradas line level "L" y R"(nivel de entrada izquierda y derecha).

Ajuste del control de Frequencia de cruce

Alizaras line level (nive de linea) (no la entrada LFE (BF)), enra en functionamento el circuito de division de frequencies incorporedo del subwoofer. Como punto de partica, ajuste el control de frequencia de cruce en el subwoofer aproximadamente 10 Hz por encima del limite inferior de la respuesta de bajos de sus altavoces principales. Realice una sintonacion final del ajuste del circuito de division de frequencies de oido para Obtener la mezcla mas suave con sus altavoces principales. El mejo ajuste para el control de frequencia de cruce dependera de la colocacion de los altavoces y la preferencia personal.

Funcionamento

Audio On (Encendido) / Auto (Automático) / Mudo (En espera)

Enchufé el cable de CA del subwoofer en una toma de corriente de pared. No utilise las tomas de corriente de la parte trasera del receptor. Ajuste el interruptor de alimentación a la posición deseada.

AUTO - El subwoofer seactivara siempre que se detecte una senal. Si no se detecta ninguna senal tras varios Minutes, automatamente entrada en el modo de esper.

MUTE - El subwoofer está muito y no producirá não sonido. Tal vez desece desactivar su subwoofer si no va a utilizesdo durante algo tempo o desea ahorrar electricidad. (Puede disconectar la alimentacion principal, ubicada jusqu'à cable de alimentacion)

Un indicator de LED entre el interruptor Power (alimentacion) y el interruptor Polarity (polaridad) indica en qué modo está el subwoofer.

APAgADO - El subwoofer está desenchufado (o el interruptor de alimentacion principal está apagado)

ROJO - MUDO (ninguna senal detectada, amplificador desactivado)

VERDE - AUDIO ON (señal detectada, amplificador activado)

El subwoofer entrada automatically en el modo de esperastras varios minutos sin detectarse ninguna senal desde su.
sistema.A continuacion,el subwoofer se activar instantaneamente cuando se detecte una senal.

Control de Frequencia de cruce

Ajusta la fecuencia del filtro de paso bajo para el subwoofer. Nota: este control no está activo al utiliser el conector de entrada LFE (BF).

Control de volumen

Ponga el control Volume (volumen) del subwoofer en la posicjion de las 11. Si el subwoofer no emite ningun sonido, compruebe el cable electrico de CA interruptor de Audio encendido, el interruptor alimentacion (alimentacion) y los cables de entrada.

Ajuste el control Volume (volumen) hasta que oiga una correspondencia entre el altovo principal y el subwoofer. La的回答uesta de los bajos no deben tener una intensidad demasiado alta para la habitacion sino que deben ajustarse de forma que se produzca una mezcla natural en todo la gama musical.

Control de polaridad

(0° or 180°): selección la fase regular (0°) o invertida (180°) para el subwoofer. Ajuste este interruptor para proportionar los bajos más completos y dinámicos. El efecto de la fase se oirá más en música o instrumentos de percusión de bajas Frequencias con una linea de bajos con repetition continua.

Mantenimiento y Servicio

Todas las conexiones de cableado deben inspeccionarse y limpiarse o establearse de nuevo por lo menos una vez al ano.

Si se produce algo n problema, aseguese de que todas las conexiones se han realizado adecadamente, y que estan susetas y limpias. Si se produce un problema en un altovoz, vuela a cablear esatevoz en una ubicacion differente en el systema. Si el problema persiste, el problema está en el altovoz. Si suena bien en la energia posicion, es una indicacion muy clara de que hay un problema de mayor calado en la electrònica del systema. En el caso de que sus altavoces necesiten asistencia技术水平, pongase en contacto con su distribuidor local de Boston Acoustics o visite bostonacoustics.com para促成 un lista de distribuidores en su zona.

Garantía Limitada

Boston Acoustics garantiza al comprador original de nuestros altavoces de la A Series que ellos noCNTAN con defectos en los materiales y ofrece una garantia de mano de obra por sus piezas mecanicas por un periodo de 5 anos a partir de la fecha de compra.

Es responsabilidad suya instalarlos y utiliseros de acuerdo con las instruetiones suministradas, proportionsar un transporte seguro hasta un representante de service autorizzato de Boston Acoustics, y presentar la prueba de compra en forma de recibo de compra cuando sea requisite este service.

Quedan excluidos de esta garantia los danios que resulten del abuso, del mal uso, de una instalacion inadequada, de accidentes, del transporte, o de reparaciones/modificaciones por parte de qualquera que no sea el representante de serviceo autorizzato de Boston Acoustics.

Esta garantia esta limitada al producto de Boston Acoustics y no cubre daos de qualquier equipo asociado. Esta garantia no cubre el coste de retirada o reinstalacion. Esta garantia queda anulada si se haeliminado o borro del numero de series. Esta garantia le proportiencia direchos legales espocificos, y puede tener alsosculosches que pueden variar segun el pais.

Si cree que necessities asistencia技术水平

De los Estados Unidos

En primer lugar, en contacto con el distribuidor sobre adquiriré el producto.

Si eso no es possible, envie un correo electronomic a: [e-mail]

oSCRIBAa:

En primer lugar, en contacto con el distribuidor sobre adquirido el producto.

Si eso no es posible, envie un emailto: [e-mail]

oSCRIBAa:

D&M Canada

En contacto con el distribuidor donde adquirido el producto opongase en contacto con su distribuidor local.

Para Obtener más información, visiteBostonacoustics.com/support

Sólo para pacientes de la UE

Este sibolo que aparece en el producto indica que este no debe ser eliminado con la basura domestica. Sino que, debe colocarse en un punto de recogidaSeparated para desechos electronicos o devuelto a un establecimiento minorista al comprar un producto similar. El fabricante ha pagado para reciclar este producto. Haciendo este contribuye a reutilizar y reciclar, minimiza los efectos adversos sobre el medioambiente y la salute humana y evitarialquier multa por una eliminacion incorrecta
