WS3850 - Station Météo ALECTO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Station Météo
Mesures météorologiques	Température intérieure et extérieure, humidité, pression atmosphérique
Affichage	Écran LCD avec rétroéclairage
Connectivité	Sans fil (capteurs externes)
Alimentation	Adaptateur secteur et/ou piles
Installation	Facile à installer, avec support mural ou sur table
Maintenance	Nettoyage régulier de l'écran et des capteurs
Sécurité	Utiliser uniquement l'adaptateur fourni, éviter l'humidité excessive
Garantie	Vérifier les conditions de garantie auprès du vendeur
Accessoires inclus	Capteurs externes, manuel d'utilisation

FOIRE AUX QUESTIONS - WS3850 ALECTO

Comment configurer ma station météo ALECTO WS3850 pour la première fois ?

Pour configurer votre station météo ALECTO WS3850, commencez par insérer les piles dans la station et les capteurs. Ensuite, suivez les instructions du manuel pour régler l'heure, la date et les paramètres de localisation.

Pourquoi ma station météo ne capte-t-elle pas les données du capteur extérieur ?

Vérifiez que le capteur extérieur est correctement alimenté et à portée de la station. Assurez-vous également qu'il n'y a pas d'obstacles majeurs entre la station et le capteur, et que les piles ne sont pas faibles.

Comment réinitialiser ma station météo ALECTO WS3850 ?

Pour réinitialiser votre station, retirez les piles de la station et des capteurs, puis attendez quelques minutes avant de les réinsérer. Cela réinitialisera les paramètres par défaut.

Les données de température semblent incorrectes, que faire ?

Assurez-vous que le capteur est placé dans un endroit approprié, à l'abri de la lumière directe du soleil et des sources de chaleur. Vérifiez également que les piles du capteur ne sont pas faibles.

Comment mettre à jour le firmware de ma station météo ?

Pour mettre à jour le firmware, visitez le site Web du fabricant d'ALECTO et recherchez la section de support pour télécharger la dernière version du firmware. Suivez les instructions fournies pour l'installation.

Que faire si l'affichage de la station météo est vide ?

Vérifiez d'abord que les piles sont correctement installées et en bon état. Si l'affichage reste vide, essayez de réinitialiser la station en retirant les piles pendant quelques minutes.

La station météo affiche des valeurs erronées pour l'humidité, que faire ?

Assurez-vous que le capteur est placé dans un endroit où l'air peut circuler librement. Évitez de le placer près de sources d'humidité comme des aquariums ou des humidificateurs.

Comment changer les unités de mesure sur ma station météo ?

Pour changer les unités de mesure, consultez le manuel d'utilisation pour les instructions spécifiques. En général, cela se fait via le menu de configuration de la station.

La connexion Wi-Fi de ma station météo est instable, que faire ?

Vérifiez la force du signal Wi-Fi à l'emplacement de la station. Si le signal est faible, envisagez de rapprocher la station de votre routeur ou d'utiliser un répéteur Wi-Fi.

Où puis-je trouver le manuel d'utilisation de la station météo ALECTO WS3850 ?

Le manuel d'utilisation est généralement disponible sur le site Web d'ALECTO dans la section support ou téléchargement. Vous pouvez également contacter le service client pour obtenir une copie.

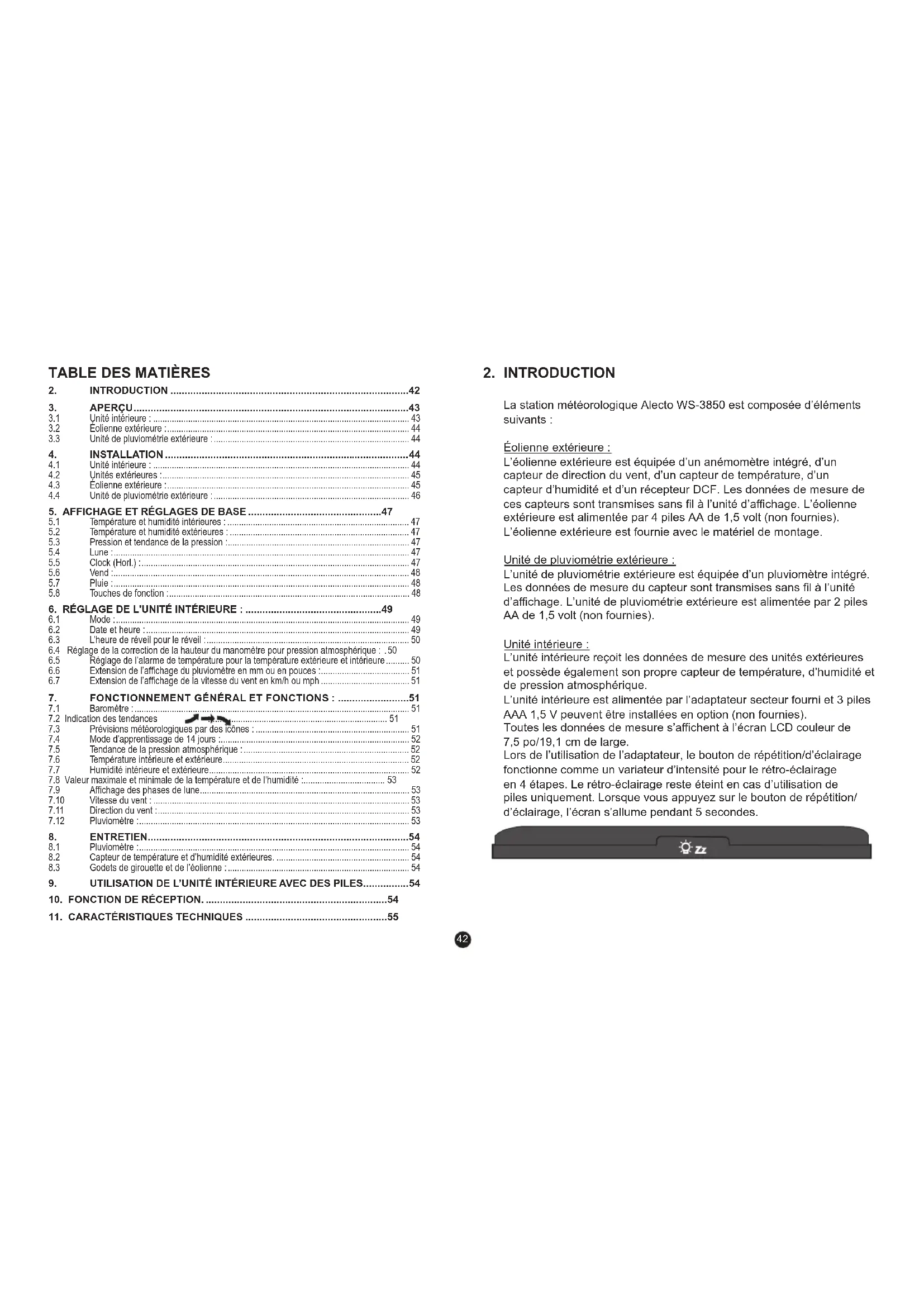

MODE D'EMPLOI WS3850 ALECTO

3.1 Unité intérieure : 43

3.2 Eolienne extérieure : 44

3.3 Unité de pluviométrie extérieure : 44

1. INSTALLATION....44

4.1 Unité intérieure : 44

4.2 Unités extérieures : 45

4.3 Eolienne extérieure : 45

4.4 Unité de pluviométrie extérieure : 46

1. AFFICHAGE ET RÉGLAGES DE BASE ....47

5.1 Température et humidité intérieures : 47

5.2 Température et humidité extérieures : 47

5.3 Pression et tendance de la pression : 47

5.4 Lune: 47

5.8 Touches de fonction : 48

1. RÉGLAGE DE L'UNITÉ INTÉRIEURE : 49

6.1 Mode : 49

6.2 Date et heure : 49

6.3 L'heure de réveil pour le réveil : 50

6.4 Réglage de la correction de la hauteur du manomètre pour pression atmosphérique : .50

6.5 Réglage de l'alarme de température pour la température extérieure et intérieure ..... 50

6.6 Extension de l'affichage du pluviomètre en mm ou en pouces : 51

6.7 Extension de l'affichage de la vitesse du vent en km/h ou mph 51

1. FONCTIONNEMENT GÉNÉRAL ET FONCTIONS : .....51

7.1 Baromètre : 51

7.2 Indication des tendances 51

7.3 Prévisions météorologiques par des Icônes : 51

7.4 Mode d'apprentissagé de 14 jours : 52

7.5 Tendance de la pression atmosphérique : 52

7.6 Température intérieure et extérieure....52

7.7 Humidité intérieure et extérieure....52

7.8 Valeur maximale et minimale de la température et de l'humidité : 53

7.9 Affichage des phases de lune....53

7.10 Vitesse du vent : 53

7.11 Direction du vent : 53

7.12 Pluviomètre : 53

1. ENTRETIEN....54

8.1 Pluviomètre : 54

8.2 Capteur de température et d'humidité extérieures. 54

8.3 Godets de girouette et de l'éolienne : 54

1. UTILISATION DE L'UNITÉ INTÉRIEURE AVEC DES PILES....54

2. FONCTION DE RÉCEPTION....54

3. CARACTÉRISTIQUES TECHNIQUES ....55

2. INTRODUCTION

La station météorologique Alecto WS-3850 est composée d'éléments suivants :

Éolienne extérieure :

L'éolienne extérieure est équipée d'un anémomètre intégré, d'un capteur de direction du vent, d'un capteur de température, d'un capteur d'humidité et d'un récepteur DCF. Les données de mesure de ces capteurs sont transmises sans fil à l'unité d'affichage. L'éolienne extérieure est alimentée par 4 piles AA de 1,5 volt (non fournies). L'éolienne extérieure est fournie avec le matériel de montage.

Unité de pluviométrie extérieure :

L'unité de pluviométrie extérieure est équipée d'un pluviomètre intégré. Les données de mesure du capteur sont transmises sans fil à l'unité d'affichage. L'unité de pluviométrie extérieure est alimentée par 2 piles AA de 1,5 volt (non fournies).

Unité intérieure :

L'unité intérieure reçoit les données de mesure des unités extérieures et possède également son propre capteur de température, d'humidité et de pression atmosphérique.

L'unité intérieure est alimentée par l'adaptateur secteur fourni et 3 piles AAA 1,5 V peuvent être installées en option (non fournies).

Toutes les données de mesure s'affichent à l'écran LCD couleur de 7,5 po/19,1 cm de large.

Lors de l'utilisation de l'adaptateur, le bouton de répétition/d'éclairage fonctionne comme un variateur d'intensité pour le rétro-éclairage en 4 étapes. Le rétro-éclairage reste éteint en cas d'utilisation de piles uniquement. Lorsque vous appuyez sur le bouton de répétition/d'éclairage, l'écran s'allume pendant 5 secondes.

zz

3. APERÇU

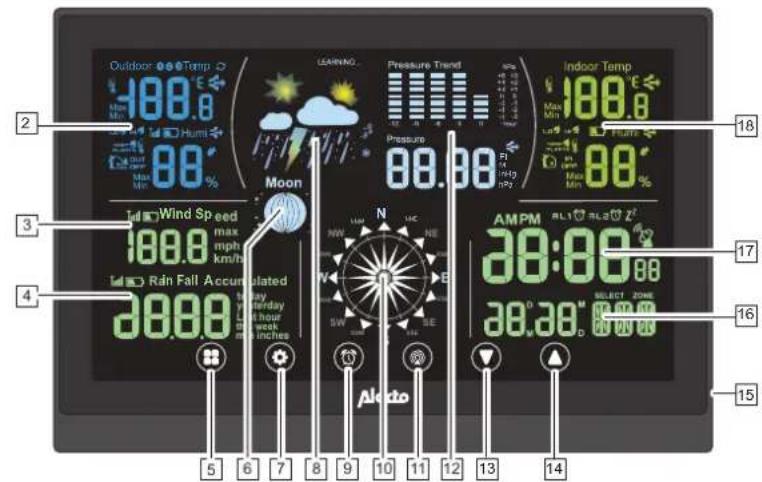

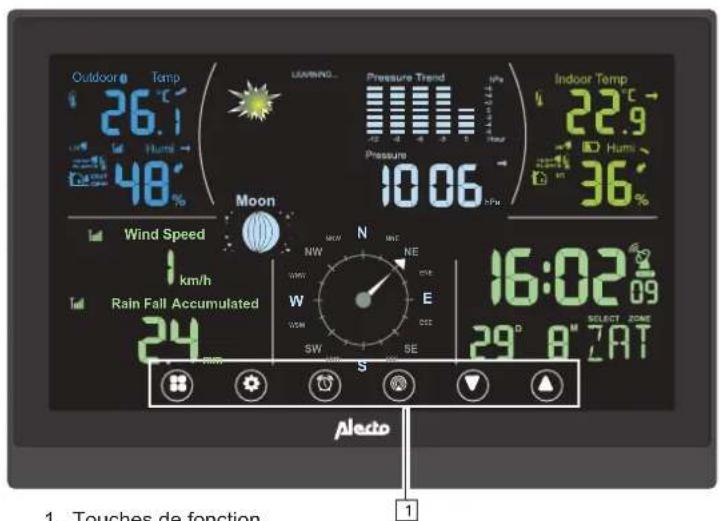

3.1 Unité intérieure :

Outdoor ° Temp 26.1 °C Hum 48° LEARNING... Pressure Trend HPa Pressure 10.06 PPM Indoor Temp 22.9 °C Hum 36° Moon Wind Speed km/h Rain Fall Accumulated 24 N NW NE W E SW SE 16:02 09 SELECT ZOME 29° 8°7AT Aledo 1. Touches de fonction

1. Touches de fonction

2. Affichage de la température et de l'humidité extérieures

3. Affichage de la vitesse du vent

4. Affichage de la pluviosité

5. Touche « Mode »

6. Affichage des phases de lune

7. Touche « Réglages »

8. Affichage des prévisions météorologiques

9. Touche « Réveil »

10. Affichage de la direction du vent

11. Touche « Canal »

12. Animation de la pression atmosphérique et de la tendance de la pression atmosphérique

13. Touche « Haut/+ »

14. Touche « Bas/- »

15. Connexion de l'adaptateur secteur

16. Affichage du jour et du mois

17. Affichage de l'heure actuelle

18. Affichage de la température et de l'humidité intérieures

19. Fente de suspension

20. Compartiment à piles pour 3 piles AAA, 1,5 V (non fournies)

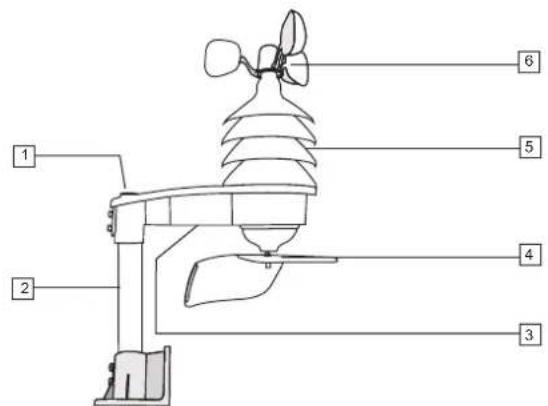

3.2 Éolienne extérieure :

1. Boussole, pour l'orientation nord de l'unité extérieure
2. Mât
3. Compartiment à piles pour 4 piles AA, 1,5 V (non fournies)
4. Capteur de direction du vent
5. Emplacement du capteur de température, d'humidité et du récepteur DCF.
6. Capteur de vitesse du vent

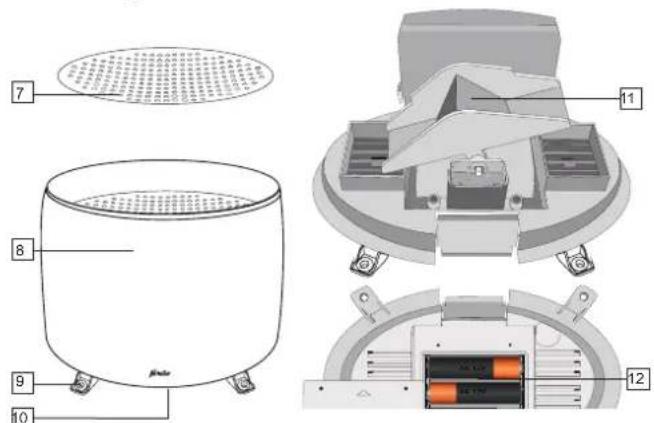

7. Filtre de protection pour la collecte des feuilles et des saletés
8. Boîtier du pluviomètre
9. Pieds de montage
10. Languette pour détacher le boîtier
11. Godets pour la mesure de la quantité de pluie
12. Compartiment à piles pour 2 piles AA, 1,5 V (non fournies)

remarque :

En raison du mauvais fonctionnement ou de la non performance des piles alcalines normales à des températures avoisinant 0° C ou inférieures, l'utilisation de piles alcalines standard n'est pas recommandée pour l'unité extérieure. Pour les unités extérieures, nous recommandons donc d'utiliser des piles au lithium conçues pour fonctionner dans une plage de température de -20° C à 60° C. Ces piles sont disponibles auprès du service Alecto au numéro de téléphone 073 6411 355 (Pays-Bas) ou 03 238 5666 (Belgique) ou sur Internet via le site www.alecto.nl.

La durée de vie des piles au lithium d'une capacité de 900 mAh est de plus d'un an.

3.3 Unité de pluviométrie extérieure :

4.1 Unité intérieure :

Conseils généraux d'installation et de placement :

• Assurez-vous que la température ambiante autour de l'unité intérieure n'est pas affectée par des lampes, des radiateurs, des portes ou des fenêtres, des courants d'air, etc.
• Pour une utilisation en suspension : accrochez l'appareil sans obstruction, c'est-à-dire pas derrière un rideau, par exemple
• Veillez à ce que le câble de l'adaptateur ne puisse pas provoquer de chutes ou de trébuchements. Sécurisez le câble à l'aide de colliers de serrage s'il est trop long.

Alimentation électrique :

L'alimentation électrique de l'unité intérieure est fournie par l'adaptateur secteur fourni. Insérez la fiche basse tension de l'adaptateur dans la prise 5,0 V CC située sur le côté droit de l'unité intérieure et branchez l'adaptateur à une prise 230 V.

Pour sauvegarder les données de mesure lors d'une éventuelle panne de courant ou si l'adaptateur est accidentellement débranché, vous pouvez insérer 3 piles AAA de 1,5 V. Le réglage de l'intensité lumineuse reviendra

à son niveau le plus bas au bout de

5 secondes pour augmenter la durée de vie des piles.

1. Ouvrez le compartiment à piles à l'arrière de l'unité intérieure.
2. Insérez la première pile et faites- la glisser jusqu'à la gauche.
3. Insérez la deuxième pile et faites- la glisser jusqu'à la droite.
4. Insérez la troisième pile au milieu des deux premières.
5. Enfin, replacez le couvercle du compartiment à piles.

Position suspendue ou debout :

L'unité intérieure peut être placée de manière autonome sur une armoire ou un bureau (dépliez à cet effet le support situé à l'arrière de l'unité intérieure) ou accrochée au mur (voir les ouvertures en forme de trou de serrure à l'arrière).

4.2 Unités extérieures :

Conseils généraux d'installation et de placement :

• Tout d'abord, vérifiez que les unités extérieures sont à portée de l'unité intérieure avant de monter les unités extérieures de façon permanente. Maintenez une distance maximale de 30 mètres entre les unités extérieures et l'unité intérieure.
• Veillez à ce que les unités extérieures soient placées à une distance d'au moins 1,5 mètre au-dessus du sol et exposées librement à la pluie et au vent.
• Pour que les unités extérieures fonctionnent avec le plus de précision possible, elles doivent être aussi horizontales que possible. Pour l'unité de pluviométrie extérieure, vérifiez que la surface est plane avant de la monter.
• Pour indiquer la direction du vent, l'éolienne extérieure doit être orientée vers le sud. Pour cela, reportez-vous à la désignation S au bas de l'unité extérieure. Utilisez la boussole sur l'éolienne extérieure pour orienter correctement l'unité.

• Assurez-vous que les unités extérieures sont suspendues et / ou se tiennent librement debout. L'anémomètre et la girouette, en particulier, doivent être suspendus et directement exposés vent.

• Trouvez un endroit où la probabilité de souffler des feuilles est minime. Les feuilles soufflées dans le bac à pluie peuvent bloquer le pluviomètre ou affecter les résultats de mesure. En tout état de cause, nous vous conseillons de placer les unités extérieures de manière à ce qu'il soit assez facile d'enlever les feuilles et de remplacer les piles.

• Les unités extérieures peuvent peut-être rester à portée de main pendant une semaine pour le test de toutes les fonctions. Vérifiez que tout fonctionne correctement avant de placer les unités extérieures dans leur emplacement permanent.

4.3 Éolienne extérieure :

Enregistrement :

Enregistrez au préalable les unités extérieures dans l'unité intérieure avant de placer de façon permanente les unités extérieures. Une fois les piles de l'unité intérieure installées, il recherche les unités extérieures au cours des 5 premières minutes.

À l'issue des 5 minutes, l'unité intérieure peut être réglée manuellement pour la réception. Pour ce faire, appuyez sur le bouton de canal et maintenez-le enfoncé pendant 2 secondes pour mettre l'unité intérieure en mode de réception.

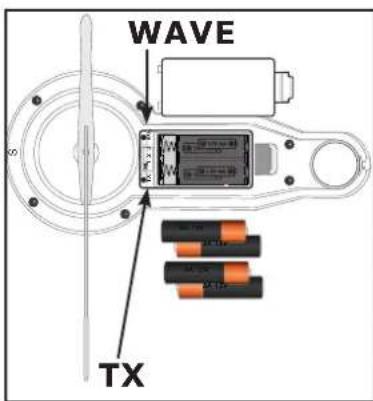

Insérez 4 piles AA de 1,5 V dans l'éolienne extérieure. Voir le schéma. Réglez le commutateur de canal sur le même canal que celui sélectionné sur l'unité intérieure. Puis, appuyez sur la touche TX. Vérifiez que l'unité intérieure a effectivement reçu le signal. Appuyez une nouvelle fois sur la touche TX, si nécessaire. La température et l'humidité extérieures

WAVE TX

s'affichent sur l'unité intérieure via l'éolienne extérieure.

L'éolienne extérieure est enregistrée lorsque les informations apparaissent à l'écran.

Pour désactiver la réception de l'heure DCF-77, appuyez sur la touche « WAVE ». Pour réactiver la réception DCF-77, enregistrez une nouvelle fois l'unité extérieure en retirant et en réinsérant brièvement les piles, puis en répétant la procédure d'enregistrement.

Installation :

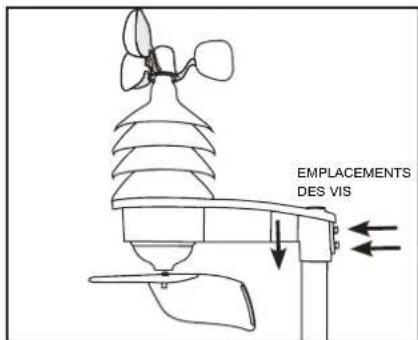

Insérez le mât en aluminium dans la base de montage et fixez-la à l'aide des vis fournies. La base de montage peut être montée sur une surface horizontale ou verticale. Veuillez noter que l'éolienne extérieure doit toujours être orientée vers le nord. Assurez-vous qu'il y a suffisamment d'espace pour le faire de manière adéquate. Vissez la base sur un mur en bois ou en pierre à l'aide des vis et

Faites glisser l'éolienne extérieure sur la tige et fixez-la à l'aide des vis fournies.

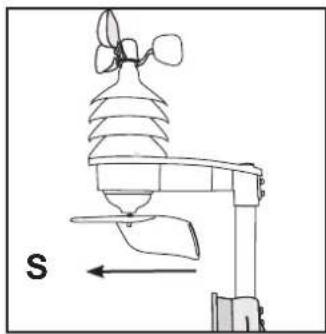

Orientez l'éolienne extérieure à l'aide de la boussole pour vous assurer de la bonne direction du vent.

La partie réservée au capteur de vitesse du vent, de la température, de l'humidité et

de la direction du vent doit être orientée vers le sud. Voir le schéma :

4.4 Unité de pluviométrie extérieure :

Enregistrement :

Retirez les vis du compartiment à piles sur la partie inférieure du pluviomètre. Faites glisser le couvercle du compartiment à piles hors des trous de vis et retirez-le. Insérez 2 piles AA de 1,5 V dans le compartiment à piles comme indiqué sur le schéma :

Installez les piles dans le délai de

5 minutes spécifié pour l'enregistrement de l'unité intérieure, ou réglez l'unité intérieure pour réception.

Si l'unité intérieure est réglée pour réception, l'éolienne et le pluviomètre doivent également être enregistrés.

Il suffit d'insérer les piles. Dès que le pluviomètre transmet, il est détectée par l'unité intérieure et le ---- disparaît de l'écran.

Remettez le couvercle du compartiment à piles en place et fixez-le à l'aide des vis. Cela permet d'éviter que les piles ne soient mouillées.

Les piles doivent être installées avant de monter le pluviomètre.

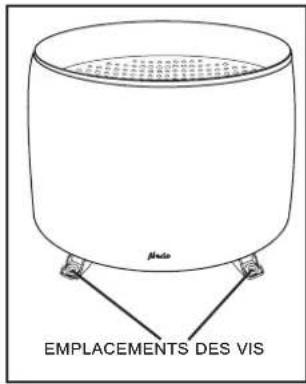

Mode EMPLACEMENTS DES VIS

Installation :

Placez le pluviomètre sur une surface horizontale où la pluie ne sera pas obstruée. Fixez le pluviomètre en insérant les vis dans les pieds. Pour remplacer les piles, le pluviomètre doit d'abord être dévissé.

Retirez la plaque de la grille et nettoyez-la. Retirez toutes les feuilles du boîtier du pluviomètre. À l'aide d'une clé hexagonale, vous pouvez retirer le couvercle en appuyant sur la languette interne et en tirant le couvercle vers le haut. En cas de problème, le pluviomètre peut également être dévissé. Nettoyez soigneusement le godet et tous les trous. Remettez le couvercle en place en le fixant d'abord à l'arrière, puis en appuyant jusqu'à ce qu'il s'enclenche. Vérifiez que le couvercle est correctement

fixé. Remplacez la plaque de la grille.

5.1 Température et humidité intérieures :

• Température et humidité intérieures.
- Affichage de la température intérieure en °C ou °F.
- Appuyez sur po commuter entre °C et °F.
• Affichage de l'humidité intérieure en %.
- Affichage des tendances en supérieur, égal ou inférieur.
- Alarme de température élevée/basse réglable.

5.2 Température et humidité extérieures :

• Affichage du canal de l'éolienne extérieure 1, 2, 3, ou affichage alterné.
  • Température et humidité extérieures.
• Affichage de la température extérieure en °C ou °F.
• Appuyez sur po commuter entre °C et °F.
  • Affichage de l'humidité extérieure en %.
• Affichage des tendances en supérieur, égal ou inférieur.
• Alarme de température élevée/basse réglable.

5.3 Pression et tendance de la pression :

• Affichage de l'évolution de la pression atmosphérique et de la pression barométrique avec prévision par icônes.
  • Voir la progression de la pression atmosphérique sur les 12 dernières heures et une différence totale de 12 hPa.
  • Valeur de la pression atmosphérique en : Ft, M, inHG, et hPa.
• Affichage de la tendance de la pression atmosphérique :
• Mode d'apprentissage de 14 jours.

5.4 Lune :

• Indication de l'affichage des phases de la lune.
• Les étoiles sont affichées entre 18 h 00 et 6 h 00

5.5 Clock (Horl.) :

• Affichage de l'heure avec la date.
- Réception de la synchronisation de l'heure d'indication DCF-77.
- Réveil avec fonction de répétition.

LEARNING... Pressure Trend +5 +12 +24 +36 +50 +72 +94 +128 +152 +184 +218 +252 +284 +328 +362 +404 +448 +492 +536 +580 +624 +668 +712 +756 +790 +834 +878 +922 +966 [phone] 1152 1204 1256 1308 1352 1404 1456 1508 1552 1604 1656 1708 1752 1804 1856 1908 1952 2004 2056 2108 2152 2204 2256 2308 2352 2404 2456 2508 2552 2604 2656 2708 2752 2804 2856 2908 2952 3004 3056 3108 3152 3204 3256 3308 3352 3404 3456 3508 3552 3604 3656 3708 3752 3804 3856 3908 3952 4004 4056 4108 4152 4204 4256 4308 4352 4404 4456 4508 4552 4604 4656 4708 4752 4804 4856 4908 4952 5004 5056 5108 5152 5204 5256 5308 5352 5408 5456 5508 5552 5604 5656 5708 5752 5804 5856 5908 5952 6004 6056 6108 6152 6204 6256 6308 6352 6408 6456 6508 6552 6604 6656 6708 6752 6804 6856 6908 6952 7004 7056 7108 7152 7204 7256 7308 7352 7408 7456 7508 7552 7604 7656 7708 7752 7804 7856 7908 7952 8004 8056 8108 8152 8204 8256 8308 8352

16:02 09 29 D 8 M SELECT ZONE ZAT

5.6 Vend :

• Affichage de la vitesse du vent avec indication de réception de l'éolienne extérieure.
• Affichage de la direction du vent. Le pointeur indique la direction précédente et actuelle du vent. Le triangle plus large indique la direction actuelle du vent.
• La vitesse du vent s'affiche en mph ou km/h.

- Afficher la quantité de précipitations avec les intervalles de temps suivants :

Total

Aujourd'hui

Hier

dernière heure

cette semaine

• Affichage des précipitations en mm ou en pouces.
• Indication de pile faible du pluviomètre.
• Indication du signal de réception.

5.8 Touches de fonction :

• Mode
• Réglage
• alarme
• canal
• bas
• haut

Touche Mode : En mode normal, appuyez sur la touche mode pour afficher les différentes fonctions séparément. Si vous n'appuyez pas sur la touche mode pendant 10 secondes, l'écran revient en mode normal.

Touche de réglage : En mode normal, appuyez sur la touche set pour passer de °C à °F.

touche d'alarme : appuyez sur la touche d'alarme pour activer l'alarme 1, l'alarme 2, l'alarme 1 et 2 ou aucune alarme.

touche de canal : appuyez sur la touche de canal pour passer du canal 1 au canal 2 et au canal 3 ou pour naviguer entre les canaux 1, 2 et 3.

Appuyez sur la touche de canal et maintenez-la enfoncée pendant 2 secondes pour activer la réception des unités extérieures avec un nouvel identifiant. Sélectionnez d'abord le canal souhaité.

Touche bas : pour basculer entre l'affichage de la pluie au total, aujourd'hui, à la dernière heure, hier et cette semaine.

Touche haut : afficher la valeur mesurée de la température et de l'humidité intérieures et extérieures la plus basse ou la plus haute et de la vitesse maximale du vent.

6. RÉGLAGE DE L'UNITÉ INTÉRIEURE :

6.1 Mode :

Utilisez le bouton mode pour sélectionner la fonction de réglage de votre choix :

Appuyez sur Mode : pour les réglages suivants

la date et l'heure

l'heure de réveil pour le réveil

le réglage de la correction de hauteur

le réglage de l'alarme de température pour la température extérieure et intérieure

l'extension de l'affichage du pluviomètre en mm ou en pouces

l'extension de l'affichage de la vitesse du vent en km/h ou mph

6.2 Date et heure :

L'heure et la date sont automatiquement reçues via le récepteur DCF-77. Ce récepteur est situé dans l'éolienne. L'éolienne doit être allumée pendant au moins 5 minutes pour recevoir le signal DCF-77. Si les canaux de l'éolienne et de l'unité intérieure sont identiques, la température extérieure sera la première à apparaître à l'écran lors de l'enregistrement, suivie plus tard par l'heure correcte. L'éolienne doit être en marche pendant environ 2 minutes pour que le signal soit transmis. Vous pouvez également utiliser le bouton TX situé dans le compartiment à piles pour émettre manuellement. À ce stade, l'éolienne devrait déjà être allumée pendant plusieurs minutes. Une fois le signal DCF reçu, l'icône suivante apparaît à côté de l'heure : 🎨. Si DST apparaît sous cette icône (💡) alors l'heure d'été est activée (DST - Day Saving Time ou Heure d'été).

WAVE 1.5V AA 1.5V AA 1.5V AA TX 1 2 3

Une pression sur le bouton WAVE pendant quelques secondes désactive la réception du signal DCF. Patientez ensuite pendant un jour et le symbole de réception DCF-77 disparaîtra. Il est également possible de redémarrer

l'unité intérieure. Ainsi, le symbole de réception n'apparaîtra pas non plus. L'heure et la date doivent ensuite être réinitialisées manuellement.

- Fuseau horaire

Appuyez sur la touche Mode 1 x 🎨e réglage de la date et de l'heure s'affiche

Appuyez sur la touche de réglage pendant 3 secondes

La zone de sélection commence à clignoter. Entrez la valeur souhaitée pour le fuseau horaire DCF à l'aide des touches haut Ⓐ et bas ⬇Dans la zone fuseau horaire DCF des Pays-Bas, il s'agit de 0) L'heure DCF tient compte de l'heure d'été.

• langue d'écriture du jour

Appuyez à nouveau sur la touche de réglage pour continuer à régler le jour en anglais, allemand, français, italien, néerlandais, espagnol ou danois. Sélectionnez la langue souhaitée à l'aide des touches haut et bas

- année

Appuyez à nouveau sur la touche de réglage pour poursuivre le réglage de l'année. Sélectionnez l'année souhaitée à l'aide des touches haut et bas

- séquence mois-jour / jour-mois

Appuyez à nouveau sur la touche de réglage pour poursuivre le réglage de séquence jour ou mois. Sélectionnez l'indication mois-jour ou jour-mois de votre choix à l'aide des touches haut et bas

- mois

Appuyez à nouveau sur la touche de réglage pour poursuivre le réglage du mois (1-2-3..jusqu'à..12). Sélectionnez l'indication du mois souhaité à l'aide des touches haut et bas

- jour

Appuyez à nouveau sur la touche de réglage pour poursuivre le réglage du jour (1-2-3..jusqu'à..31). Sélectionnez le jour souhaité à l'aide des touches haut et bas.

• affichage 12/24 heures

Appuyez à nouveau sur la touche de réglage pour poursuivre le réglage du format d'heure 12 ou 24 heures). Sélectionnez le format d'heure souhaité à l'aide des touches haut et bas

- heure

Appuyez à nouveau sur la touche de réglage pour poursuivre le réglage de l'heure souhaitée. Sélectionnez l'heure souhaitée à l'aide des touches haut et bas

- minutes

Appuyez à nouveau sur la touche de réglage pour poursuivre le réglage des minutes. Sélectionnez les minutes souhaitées à l'aide des touches haut et bas

- secondes

Appuyez à nouveau sur la touche de réglage pour poursuivre le réglage des secondes. Sélectionnez les secondes souhaitées à l'aide des touches haut et bas .

6.3 L'heure de réveil pour le réveil :

Deux réveils sont présents dans cette station météorologique. Ceux-ci peuvent être activés ou désactivés individuellement avec des heures de réveil distinctes. Les alarmes peuvent être activées à l'aide de la touche d'alarme 📋. Lorsqu'une alarme se déclenche, elle peut être désactivée grâce à la fonction de répétition. La touche de répétition d'alarme 📋 trouve au-dessus de l'appareil. L'alarme s'arrête alors pendant 5 minutes et les icônes d'alarme net de répétition d'alarme clignétent, puis l'alarme retentit à nouveau. Pendant la répétition d'alarme, la fonction peut être désactivée par l'activation de la touche d'alarme 📋. Lorsque l'alarme retentit, vous pouvez la désactiver à l'aide d'une autre touche quelconque. Si l'alarme n'est pas désactivée, elle continuera à fonctionner pendant

3 minutes. L'alarme devient progressivement plus forte, puis s'arrête.

- heure de l'alarme 1

appuyez 2 x sur la touche Mode 🎘'heure d'alarme s'affiche Appuyez sur la touche de réglage pendant 3 secondes ⚙ L'heure de l'alarme 1 commence à clignoter. Réglez l'heure de l'alarme 1 à l'aide des touches haut Ⓕ et le bas .

- minutes de l'alarme 1

Appuyez à nouveau sur la touche de réglage pour poursuivre le réglage des minutes. Sélectionnez les minutes souhaitées à l'aide des touches haut et bas.

• heure de l'alarme 2

Appuyez à nouveau sur la touche de réglage pour poursuivre le réglage de l'heure souhaitée. Sélectionnez l'heure souhaitée à l'aide des touches haut et bas.

- minutes de l'alarme 2

Appuyez à nouveau sur la touche de réglage pour poursuivre le réglage des minutes. Sélectionnez les minutes souhaitées à l'aide des touches haut et bas

6.4 Réglage de la correction de la hauteur du manomètre pour pression atmosphérique :

- hauteur

appuyez 3 x sur la touche Mode a zone de réglage de la hauteur apparaît

Appuyez sur la touche de réglage pendant 3 secondes La zone de réglage de la hauteur commence à clignoter. Insérez les valeurs de hauteur souhaitées à l'aide des touches haut et bas

6.5 Réglage de l'alarme de température pour la température extérieure et intérieure

- alarme de température extérieure basse.

appuyez 4 x sur la touche Mode 🎨 La zone de réglage de la hauteur apparaît

Appuyez sur la touche de réglage pendant 3 secondes La zone de température extérieure basse commence à clignoter. Insérez les valeurs de température souhaitées à l'aide des touches haut ⬆ et bas ⬇

- activation ou désactivation de l'alarme de température extérieure basse.

Appuyez à nouveau sur la touche de réglage pour activer ou désactiver l'alarme de température basse. Sélectionnez, à l'aide des touches haut et bas si vous souhaitez activer ou désactiver l'alarme de température basse (OFF = désactivée, ON = activée).

- alarme de température extérieure élevée.

Appuyez à nouveau sur la touche de réglage pour ajuster le réglage de la température élevée. Sélectionnez l'alarme de température souhaitée à l'aide des touches haut et bas.

- activation ou désactivation de l'alarme de température extérieure élevée.

Appuyez à nouveau sur la touche de réglage pour activer ou désactiver l'alarme de température élevée. Sélectionnez, à l'aide des touches haut et bas, vous souhaitez activer ou désactiver l'alarme de température élevée (OFF = désactivée, ON = activée).

- alarme de température intérieure basse.

Appuyez à nouveau sur la touche de réglage pour ajuster le réglage de la température basse. Sélectionnez l'alarme de température souhaitée à l'aide des touches haut et bas

- activation ou désactivation de l'alarme de température intérieure basse.

Appuyez à nouveau sur la touche de réglage pour activer ou désactiver l'alarme de température basse. Sélectionnez, à l'aide des touches haut et bas si vous souhaitez activer ou désactiver l'alarme de température basse (OFF = désactivée, ON = activée).

- alarme de température intérieure élevée.

Appuyez à nouveau sur la touche de réglage pour ajuster le réglage de la température élevée. Sélectionnez l'alarme de température souhaitée à l'aide des touches haut et bas

- activation ou désactivation de l'alarme de température intérieure élevée.

Appuyez à nouveau sur la touche de réglage pour activer ou désactiver l'alarme de température élevée. Sélectionnez, à l'aide des touches haut et bas, vous souhaitez activer ou désactiver l'alarme de température élevée (OFF = désactivée, ON = activée).

6.6 Extension de l'affichage du pluviomètre en mm ou en pouces :

- réglage de l'extension

appuyez 5 x sur la touche Mode les détails des précipitations apparaissent

Appuyez sur la touche de réglage pendant 3 secondes

L'extension des précipitations commence à clignoter. Insérez ici, à l'aide des touches haut Ⓐ et bas ⚙l'extension des précipitations souhaitée en (mm ou pouces).

6.7 Extension de l'affichage de la vitesse du vent en km/h ou mph

- réglage de l'extension

appuyez 6 x sur la touche Mode 🎥. Les détails de la vitesse du vent apparaissent

Appuyez sur la touche de réglage pendant 3 secondes

L'extension de la vitesse du vent commence à clignoter. Insérez ici, à l'aide des touches haut et bas, l'extension de la vitesse du vent souhaitée en (km/h ou mph).

1. FONCTIONNEMENT GÉNÉRAL ET FONCTIONS :

7.1 Baromètre :

La valeur de la pression atmosphérique est mesurée à l'aide d'un baromètre. La valeur de la pression atmosphérique peut être affichée en Ft, M, inHG et hPa. La notation hectoPascal est utilisée au Bénélux, bien qu'auparavant, la pression atmosphérique était également exprimée en 1 mbar équivalent à 1 hPa. La pression atmosphérique diminue au fur et à mesure que l'on s'élève au-dessus du niveau de la mer. En règle générale, la pression atmosphérique diminue de 1 hPa par 8 mètres. Dans ce menu de la station météo, il est possible d'entrer la hauteur afin que la pression atmosphérique soit compensée et que la valeur correcte de la pression atmosphérique soit affichée. La hauteur peut être réglée par incréments de 10 mètres entre -90 mètres et +1 990 mètres. Voir la section 6.4 pour ce réglage.

7.2 Indication des tendances

Pressure Trend -12 -9 -5 -3 -0 Pressure 10.06 hPa +5 -4 +2 -0 -4 -6 Hour →

Si la pression atmosphérique augmente ou diminue de 2 hPa par heure,

l'affichage de la tendance indiquera une hausse ou une baisse. Si la pression atmosphérique varie de moins de 2 hPa par heure, la flèche droite s'affiche.

7.3 Prévisions météorologiques par des icônes :

Les icônes suivantes indiquent les prévisions météorologiques

respectives :

ENSOLEILLÉ PARTIELLEMENT

NUAGEUX

NUAGEUX PLUIE

FORTE PLUIE NEIGE

FORTES CHUTES DE NEIGE

PRÉVISIONS DES GLACES

PRÉVISIONS DE TEMPÊTE

7.4 Mode d'apprentissage de 14 jours :

Le mode d'apprentissage automatique s'active après le démarrage ou la réinitialisation. Cela apparaît dans l'affichage « LEARNING » (APPRENTISSAGE). Cela s'arrête et disparaît au bout de 14 jours.

7.5 Tendance de la pression atmosphérique :

Le graphique animé ci-dessous montre la pression atmosphérique pour les 12 dernières heures.

La station météorologique doit rester allumée pendant au moins 12 heures pour fournir la valeur correcte. Le graphique affiche les différences de +6 hPa à -6 hPa. Cette valeur ne peut être modifiée.

7.6 Température intérieure et extérieure

La température intérieure et extérieure s'affiche de la même manière. Voir la section 7.7 pour l'affichage de la température extérieure. La flèche de tendance indique le cours de la météo. Si la température augmente ou diminue de 1 °C, la flèche de tendance indiquera respectivement une hausse ou une baisse. Si la variation de température reste

inférieure à 1 °C pendant une heure, la flèche de tendance reste droite. ↗→

7.7 Humidité intérieure et extérieure

L'humidité intérieure et extérieure s'affiche de la même manière. Voir la section 7.6 pour l'affichage de l'humidité intérieure. La flèche de tendance indique le cours de la météo. Si l'humidité augmente ou diminue de 5 % par heure, la flèche de tendance indiquera respectivement une hausse ou une baisse. Si l'humidité ne varie pas de plus de 5 % en une

heure, la flèche de tendance reste droite. ↗→

7.8 Valeur maximale et minimale de la température et de l'humidité : Ces écrans permettent d'afficher les valeurs maximales et minimales de température et d'humidité mesurées. Pour ce faire, appuyez sur la touche haut ▲Max. apparaît à l'écran et les températures et l'humidité maximales mesurées sont indiquées. Appuyez à nouveau sur la touche haut ▲Min. apparaît à l'écran et les températures et l'humidité minimales mesurées sont indiquées. Appuyez sur la touche ▲at maintenez-la enfoncée pendant au moins 2 secondes pour effacer les températures intérieure et extérieure min. et max. Remarque : la vitesse maximale du vent est également effacée. Les valeurs intérieures et extérieures sont effacées simultanément.

7.9 Affichage des phases de lune

Moon Moon Moon Moon Moon Moon Moon

Moon Moon Moon Moon Moon Moon Moon

L'affichage des phases de lune est lié à la date, à l'année et à l'heure. Les étoiles sont affichées entre 18 h 00 et 6 h 00. Les étoiles disparaissent entre 6 h 00 et 18 h 00. La lune passe de l'absence de lune à la pleine lune, puis revient à l'absence de lune. La lune est divisée en 7 segments.

7.10 Vitesse du vent :

La vitesse actuelle du vent s'affiche. La vitesse maximale du vent est indiquée par pression sur la touche haut ⚠Voir la section 7.8 pour supprimer la vitesse maximale du vent. La

vitesse du vent s'affiche en mph ou km/h.

7.11 Direction du vent :

Affichage de la direction du vent. Le pointeur indique la direction précédente et actuelle du vent. Le triangle plus large indique la direction actuelle du vent. La rose des vents est constituée de 16 directions de vent avec un espace intermédiaire de 22,5°.

Assurez-vous que l'unité de vent est correctement alignée.

7.12 Pluviomètre :

Le pluviomètre affiche par défaut le total des précipitations. À l'aide de la touche bas vous pouvez choisir entre aujourd'hui, l'heure précédente, hier et cette semaine. Au bout de 10 secondes, l'affichage revient aux

précipitations totales. Appuyez sur la touche bas et maintenez-la enfoncée pour effacer la valeur des précipitations.

8. ENTRETIEN

Pour faciliter l'accès aux unités extérieures afin d'effectuer une maintenance mineure ou de remplacer les piles, il est conseillé de placer les unités extérieures dans un endroit accessible, mais toujours autant que possible sous le vent ou la pluie.

8.1 Pluviomètre :

Le boîtier du pluviomètre peut être détaché à partir du centre inférieur afin de pouvoir nettoyer l'intérieur du pluviomètre. Utilisez pour cela une brosse douce à poils longs.

Nettoyez le bac collecteur et enlevez les feuilles. Remettez-le sur le pluviomètre (prenez note des 2 languettes saillantes au dos) et appuyez à nouveau sur le boîtier du pluviomètre jusqu'à ce qu'un « clic » mécanique soit audible. Voir également la section 4.4 Nettoyage.

8.2 Capteur de température et d'humidité extérieures.

Soufflez sur les ouvertures du boîtier du capteur pour les nettoyer et utilisez une brosse douce à poils longs pour nettoyer les lamelles de pluie. N'utilisez PAS d'EAU mais seulement un chiffon humide.

8.3 Godets de girouette et de l'éolienne :

Essuyez ces pièces avec un chiffon légèrement humide. Vérifiez que les roulements tournent toujours doucement en même temps.

9. UTILISATION DE L'UNITÉ INTÉRIEURE AVEC DES PILES.

L'unité intérieure fonctionne également sur piles sans adaptateur. La pile s'épuise alors plus rapidement que si l'on utilisait un adaptateur.

Le fond de l'écran n'est pas illuminé, mais lorsque vous appuyez sur les boutons, l'éclairage de fond s'allume pendant 5 secondes. L'éclairage ne peut donc plus être réglé.

10. FONCTION DE RÉCEPTION.

Après avoir installé les piles et/ou branché l'adaptateur secteur, l'unité intérieure commence à recevoir les signaux des unités extérieures, et ce pendant 5 minutes. La première unité reçue par l'unité intérieure sera considérée comme l'unité extérieure correcte et l'unité intérieure retiendra le code de l'unité extérieure en question. Vérifiez qu'il s'agit de l'unité extérieure appropriée. À l'issue des 5 minutes, l'unité intérieure cesse de recevoir et affiche uniquement la valeur de l'unité extérieure reçue pendant ce processus. Pour réactiver la réception, appuyez sur la touche de canal ⚙ et maintenez-la enfoncée pendant au moins 2 secondes. Pour arrêter la réception, appuyez à nouveau sur la touche de canal ⚙ et maintenez-la enfoncée pendant 2 secondes.

11. CARACTÉRISTIQUES TECHNIQUES

Unité intérieure :

Température :

plage de mesure :-9,9

°C \~ 50°C (« L0 »(Bas) ou

« HI »(Élevée) lorsqu'elle est hors de

portée)

Résolution :

0,1°C

précision : 20° C - 24° C = ±1° C

0^ C-20^ C en 24^ C-40^ C=± 2^ C

40^ C - 50^ C = ± 3^ C

Humidité : 1 % \~ 99 % HR

(si hors de portée, plus

basse, l'affichage indique 1 %, plus

élevée, l'affichage indique 99 %)

Résolution : 1 % HR

précision : 40 % - 80 % = ±5 %,

autres = ±8 %

pression d'air : 800 \~ 1100h Pa

Résolution :

1hPa

heure de mesure : chaque heure

Correction de la hauteur : -90 mètres -1 990 mètres

durée de l'alarme : 180 secondes

durée de répétition d'alarme : 5 minutes

alarme élevée/basse : température extérieure :

basse par défaut 0

^ C (-50° C\~10° C)

élevée par défaut 35° C (28° C\~70° C)

Température intérieure :

basse par défaut 20° C (-0° C\~23° C)

élevée par défaut 28° C (26° C\~50° C)

alimentation électrique : 3 piles de 1,5 V, format AAA

adapter:

Input voltage: 100-240VAC

Input frequency: 50/60Hz +/-3Hz

Éolienne extérieure :

Température :

plage de mesure :

-50°C \~ 70°C (« L0 »(Bas) ou

« HI »(Élevée) lorsqu'elle est hors de portée)

Résolution :

précision :

20^ C - 24^ C = ± 1^ C

0^ C-20^ C en 24^ C-40^ C=± 2^ C

40^ C - 50^ C = ± 3^ C

Humidité :

1 % \~ 99 % HR(si hors de portée, plus

basse, l'affichage indique 1 %, plus élevée,

l'affichage indique 99 %)

Résolution :

1 % HR

précision :

40% - 80% = ±5%,

autres = ±8 %

Vitesse du vent :

0 km/h \~ 127,5 km/u

Résolution :

1 km/h

alimentation électrique :

4 piles de 1,5 V, format AA (*)

dimensions :

382(H) × 260(I) × 105(P) mm

Éolienne extérieure :

Précipitations :

plage de mesure :

0-6 000 mm ('---' si hors de portée)

précision :

+/-10%

Résolution :

0,1 mm en cas de précipitations

<1 000 mm

1 mm en cas de précipitations >1 000 mm

alimentation électrique :

2 piles de 1,5 V, format AA (*)

dimensions :

120(H) × 164(I) × 104(P) mm

Radio :

fréquence de transmission : 434 025 MHz

intervalle de transmission : vent (55 sec.) pluie (90 sec.)

Plage

30 m.

puissance RF :

< 0 dBm

DECLARATION OF COMPLIANCE

Par la présente, Hesdo déclare que l'équipement de type radio, Alecto WS-3850, est conforme à la Directive 2014/53/EU. Le texte intégral de la déclaration de conformité UE peut être consulté à l'adresse Internet suivante :
