Marque	NUVO
Modèle	NV2OD5WH
Type de produit	Haut-parleur extérieur
Diamètre du haut-parleur	5,25 pouces
Indice de protection	IP65 (résistant à la poussière et aux jets d'eau)
Norme MIL-STD-810	Résistance aux ultraviolets, embruns salins et températures extrêmes
Connexion	Connecteur Phoenix amovible avec couvercle étanche
Type de câblage	Fil multibrin calibre 16 recommandé
Configuration possible	Stéréo (double bobine) ou série (plusieurs haut-parleurs)
Option de montage	Vertical, horizontal ou en angle de coin
Support inclus	Oui, avec boîtier de protection
Garantie	À vie (sauf exceptions)
Entretien	Nettoyer avec un chiffon humide; éviter les solvants
Température de fonctionnement	-20°C à 60°C (estimation due à la norme MIL-STD)
Pays d'origine	Non spécifié dans la notice

FOIRE AUX QUESTIONS - NV2OD5WH NUVO

Comment installer le haut-parleur NV2OD5WH ?

Suivez les étapes 1 à 5 de la notice : tirez les fils, fixez le support, connectez le connecteur Phoenix, insérez le connecteur et vissez les boutons, puis faites glisser le boîtier de protection.

Quel type de fil utiliser ?

Il est recommandé d'utiliser un fil de haut-parleur multibrin de calibre 16.

Comment connecter plusieurs haut-parleurs ?

Au-delà d'une paire, utilisez les bornes adjacentes du connecteur Phoenix pour brancher en série un haut-parleur supplémentaire. Attention à l'impédance.

Puis-je utiliser ce haut-parleur en extérieur par temps de pluie ?

Oui, il est certifié IP65 et résiste aux embruns salins et aux UV selon la norme MIL-STD-810.

Comment obtenir un son stéréo avec un seul haut-parleur ?

Si le haut-parleur est à double bobine, utilisez les quatre bornes (Gauche +/- et Droite +/-) pour connecter les canaux gauche et droit.

Que faire si le connecteur Phoenix ne s'enclenche pas ?

Vérifiez que les conducteurs sont bien dénudés sur 1 cm et que le couvercle étanche est bien retiré avant insertion.

Quelle est la garantie du NV2OD5WH ?

Les haut-parleurs Nuvo d'extérieur bénéficient d'une garantie à vie (sauf exceptions). Consultez www.legrand.us pour les détails.

Puis-je monter le haut-parleur au plafond ?

Oui, le support permet un montage vertical, horizontal ou en angle de coin.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon humide pour nettoyer la surface. Évitez les produits abrasifs ou solvants.

Que faire en cas de problème d'impédance avec plusieurs haut-parleurs ?

Le branchement en série de deux paires de haut-parleurs affecte l'impédance. Assurez-vous de comprendre l'impédance de vos haut-parleurs et l'effet sur l'amplificateur.

MODE D'EMPLOI NV2OD5WH NUVO

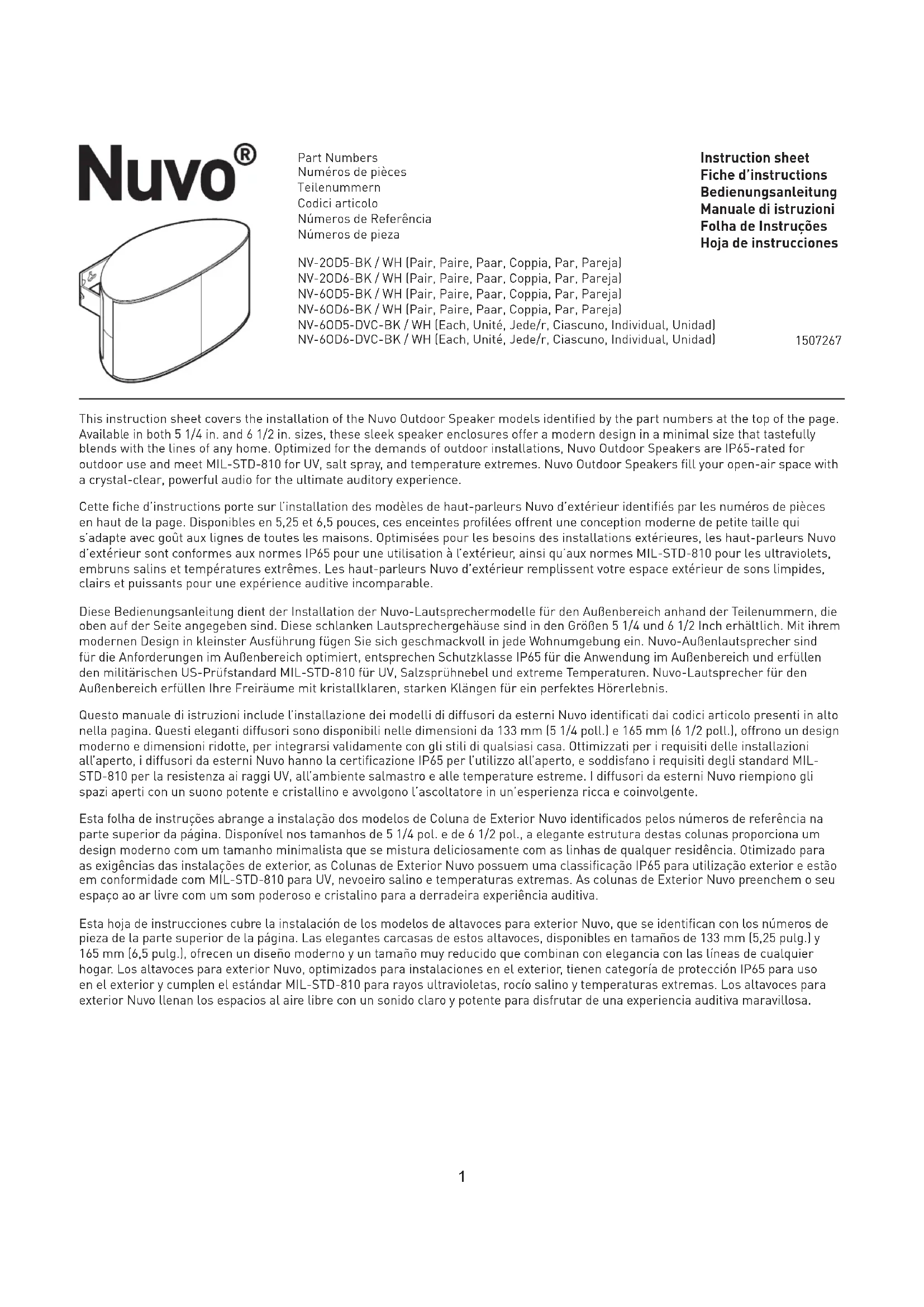

Fiche d'instructions

Bedienungsanleitung

Cette fiche d'instructions port sur l installation des modles de haut-parleurs Nuvo dextérieur identifiés par les numeros de pieces en haut de la page. Disponibles en 5,25 et 6,5 pouces, ces enceintes profilées offrent une conception moderne de petite taille qui s'adapte avec goût aux lignes de toutes les maisons. Optimisées pour les besoins des installations extérieures, les haut-parleurs Nuvo dextérieur sont conformes aux normes IP65 pour une utilisation à l'extérieur, ainsi qu'aux normes MIL-STD-810 pour les ultraviolets, embruns salins et températures extrêmes. Les haut-parleurs Nuvo d'extérieur remplissant votre espace extérieur de sons limpides, clairs et puissants pour une experience auditive incomparable.

Répéter les étapes 1 à 5 à chaque emplacement de haut-parleur.

ETAPE 1: Faire passer les deux fils de haut-parleur multibrins de l'amplificateur jusqu'à l'emplacement du haut-parleur. En cas d'utilisation d'une enceinte à double bobine, faire passer quatre fils de haut-parleur multibrins jusqu'à l'emplacement du haut-parleur. Remarque: L'utilisation d'un fil de haut-parleur de calibre 16 est recommendée.

ÉTAPE 2: Tirer les fils de haut-parleur à travers le trou central du support du haut-parleur (inclus). Fixer le support du haut-parleur sur la surface de montage à l'aide d'un outil adapté (non inclus) à cette surface. Fixer le support du haut-parleur à la verticale, à l'horizontal ou dans l'angle d'un coin, au choix. (Fig. 2)

ÉTAPE 3: Faire passer les conducteurs du cable dans le couvercle résistant aux intempéries du connecteur Phoenix. Dénuder la gaine du fil de haut-parleur sur 3/8 po (1 cm), et connecter les conducteurs positif (+) et négatif (-) au connecteur Phoenix amovible situé à l'arrête du haut-parleur. (Fig. 3)

• Paire de haut-parleurs : Utiliser toute paire de bornes positives [+ ] et négatives [-] adjacentes par haut-parleur pour vos connexions. Au-delà d'une paire de haut-parleurs, utiliser les bornes positives [+ ] et négatives [-] adjacentes du connecteur Phoenix pour brancher en série un haut-parleur supplémentaire.
  Mise en garde : Ajouter un haut-parleur en plus d'une seule paire de haut-parleurs AURA une incidence sur les performances en termes d'impedance. Veuillez etre certain de bien comprendre les performances en termes d'impedance de votre haut-parleur et I'effet du branchement en série de deux paires de haut-parleurs sur une zone unique d'amplification.
• Haut-parleurs stéreo à double bobine : Pour générer un son en stéreo, utiliser les quatre bornes (Gauches +/- et Droites +/- pour vos connexions.

ÉTAPE 4: Insérer le connecteur Phoenix à l'arrête du haut-parleur jusqu'à enclenchement. Retirer le ruban adhésif recouvrant le couvercle résistant aux intempéries du connecteur Phoenix et appuyer sur le couvercle du connecteur Phoenix pour fixer. Faire glisser le haut-parleur sur le support et visser les boutons de fixation du haut-parleur. (Fig. 4)

ÉTAPE 5: Faire glisser les boîtiers fournis sur le support de connexion du haut-parleur afin de le protégé et de lui donner un fini soigné et épure. (Fig. 5)

Dimensions haut-parleur Série Six pour NV-20D6-BK / WH, NV-60D6-BK / WH, & NV-60D6-DVC-BK / WH

Les haut-parleurs Nuvo d'extérieur sont garantis à vie, sauf exceptions. Pour plus de détails, consultez www.legrand.us.
