DN312X - Table de mixage DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage 12 canaux montable en rack 19"
Marque	Denon
Modèle	DN312X
Catégorie	Table de mixage
Dimensions (L x H x P)	48,3 x 4,4 x 20 cm (19" x 1U x ~20 cm)
Poids	Environ 3,5 kg
Alimentation	CA 100-240V (câble fourni) ou CC 24 V
Nombre de canaux	12 (6 entrées combo micro/ligne + 6 entrées ligne stéréo RCA)
Entrées micro/ligne	6 entrées combo XLR-6,35 mm avec sélecteur MIC/PH/LINE
Entrées ligne stéréo	6 entrées RCA (canaux 7/8 à 11/12)
Sorties ligne principales	2 sorties XLR symétriques
Sortie mono	1 sortie 6,35 mm TS
Sorties d'enregistrement	1 paire de sorties RCA stéréo
Sortie monitoring micro	1 sortie 6,35 mm (commutable avec Mic On/Off)
Égaliseur	3 bandes (Low, Mid, High) sur le mix général
Fonction priorité micro 1	Réglage du niveau de priorité (atténuation des autres canaux)
Alimentation fantôme	+18 à +21 V disponible sur chaque entrée micro (sélecteur PH)
Indicateurs	VU-mètres avec CLIP, voyants SIG par canal, voyant d'alimentation
Fusible	Compartiment pour fusible de rechange (même calibre)
Accessoires inclus	Câble d'alimentation, guide d'utilisation, consignes de sécurité

FOIRE AUX QUESTIONS - DN312X DENON

Comment brancher un microphone à condensateur sur le DN312X ?

Utilisez une entrée combo (canaux 1-6) avec un câble XLR, puis réglez le sélecteur correspondant sur PH pour activer l'alimentation fantôme (18-21 V). Vérifiez que votre microphone nécessite cette alimentation.

Comment fonctionne la fonction de priorité du micro 1 ?

Le bouton Mic 1 Priority ajuste l'atténuation des autres canaux lorsque le canal 1 reçoit un signal. À fond (max), aucune atténuation ; à fond (min), tous les autres canaux sont mis en sourdine.

Puis-je utiliser une console de mixage externe avec le DN312X ?

Oui, connectez la sortie mono (6,35 mm) ou les sorties d'enregistrement (RCA) à l'entrée de votre console. Utilisez le volume général pour contrôler le niveau.

Comment activer la sortie monitoring micro ?

Appuyez sur l'interrupteur Mic On/Off (enfoncé = ON). Le signal des canaux micro 1-6 est alors envoyé vers la sortie Microphone Monitoring (6,35 mm) et les sorties ligne sont désactivées.

Quel type de câble utiliser pour les sorties ligne ?

Pour les sorties ligne principales, utilisez des câbles XLR symétriques. Pour la sortie mono, un câble TS 6,35 mm. Pour les sorties d'enregistrement, des câbles RCA stéréo.

Le voyant CLIP s'allume souvent. Que faire ?

Réduisez le niveau des canaux individuels ou le niveau général (MASTER) pour éviter l'écrêtage. Le voyant CLIP doit s'allumer occasionnellement seulement.

Comment remplacer le fusible du DN312X ?

Débranchez l'appareil, puis utilisez un tournevis pour ouvrir le compartiment du fusible (panneau arrière). Remplacez-le par un fusible de même calibre. Ne jamais utiliser un fusible de calibre différent.

Puis-je alimenter le DN312X en 24 V CC ?

Oui, une entrée d'alimentation CC 24 V est disponible. Si les deux entrées (CA et CC) sont branchées, l'alimentation CA est prioritaire.

Comment utiliser l'égaliseur intégré ?

Les boutons LOW, MID et HIGH agissent sur le mix général. Tournez-les vers la droite pour augmenter, vers la gauche pour couper les fréquences.

Quels accessoires sont fournis avec le DN312X ?

Le carton contient : le mixeur DN312X, un câble d'alimentation secteur, un guide d'utilisation, et un document de consignes de sécurité et garantie.

MODE D'EMPLOI DN312X DENON

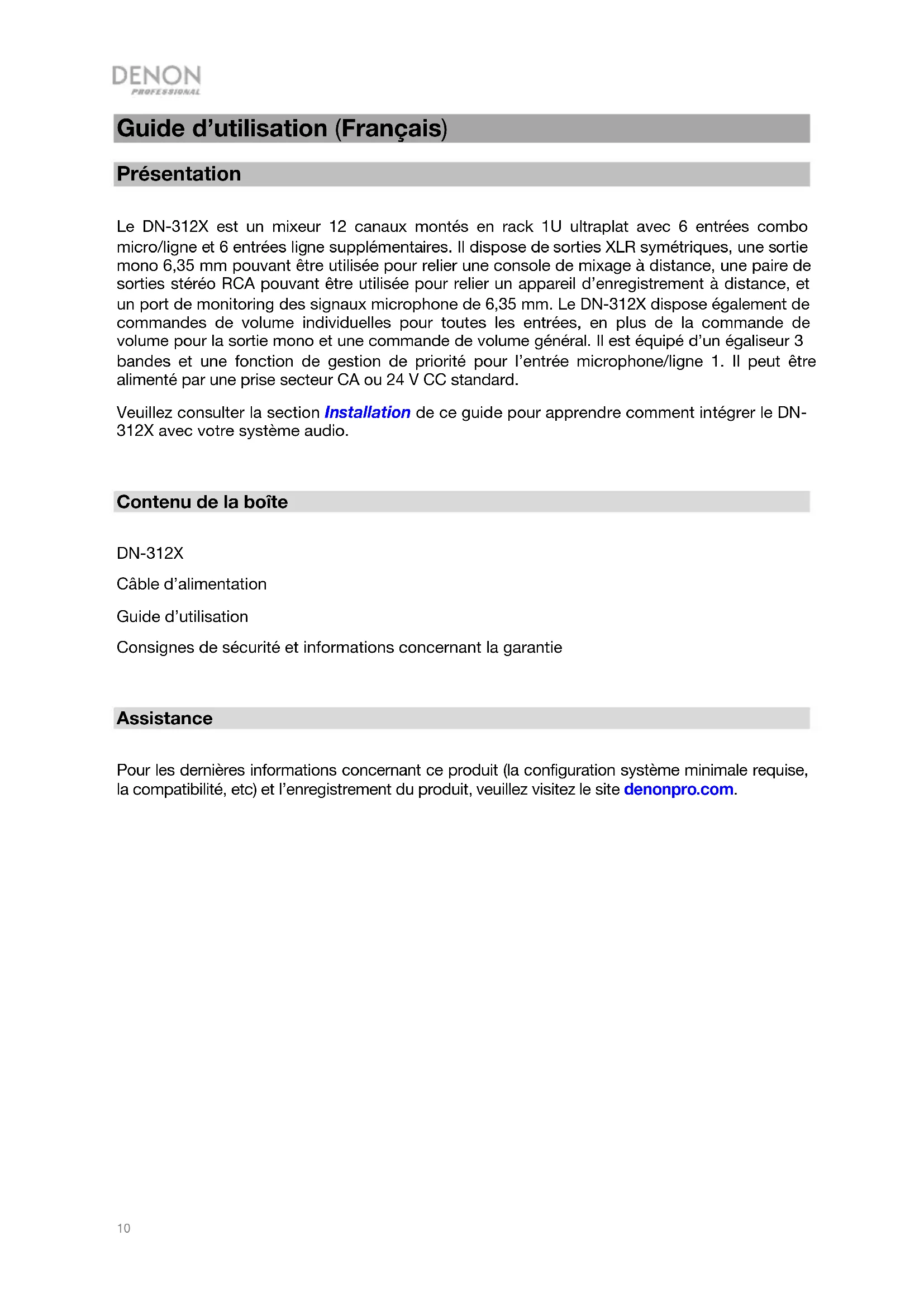

Guide d'utilisation (Français)

Présentation

Le DN-312X est un mixeur 12 canaux montés en rack 1U ultraplat avec 6 entrées combo micro/ligne et 6 entrées ligne supplémentaires. Il dispose de sorties XLR symétriques, une sortie mono 6,35 mm pouvant être utilisée pour relier une console de mixage à distance, une paire de sorties stéréo RCA pouvant être utilisée pour relier un appareil d'enregistrement à distance, et un port de monitoring des signaux microphone de 6,35 mm. Le DN-312X dispose également de commandes de volume individuelles pour toutes les entrées, en plus de la commande de volume pour la sortie mono et une commande de volume général. Il est équipé d'un égaliseur 3 bandes et une fonction de gestion de priorité pour l'entrée microphone/ligne 1. Il peut être alimenté par une prise secteur CA ou 24 V CC standard.

Veuillez consulter la section Installation de ce guide pour apprendre comment intégrer le DN-312X avec votre système audio.

Contenu de la boîte

DN-312X

Câble d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site denonpro.com.

Caractéristiques

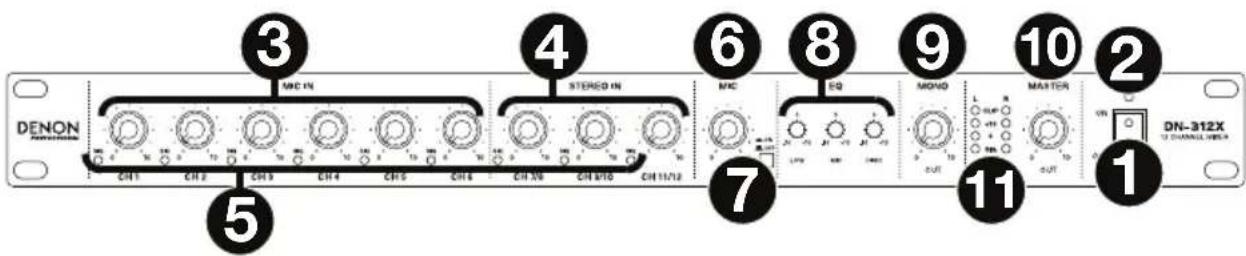

Panneau avant

3 4 5 6 7 8 9 10 11 1 DENON MRC IN STEREO IN MAC EQ MONO MASTER DN-312X 12 CHANNEL METER

1. Interrupteur d'alimentation : Cet interrupteur permet de mettre le DN-312X sous et hors tension.

2. Indicateur d'alimentation : Ce voyant s'allume lorsque le DN-312X est sous tension.

3. Niveau des entrées microphone : Ces boutons permettent d'ajuster le volume des entrées microphone/ligne correspondantes (canaux 1-6).

4. Niveau des entrées stéréo : Ces boutons permettent d'ajuster le volume des entrées ligne correspondantes (canaux 7/8-11/12).

5. Indicateurs de signal (SIG) : Ces voyants DEL indiquent que le signal audio entrant est dans une plage optimale.

6. Niveau microphone : Ce bouton ajuste le niveau d'entrée de la sortie de monitoring microphone. Utilisez l'interrupteur Mic On/Off afin de l'activer et de le désactiver.

7. Mic On/Off : Cet interrupteur permet d'activer et de désactiver la sortie de monitoring microphone. Lorsque l'interrupteur est enfoncé (ON), le signal provenant des entrées microphone/ligne (canaux 1 à 6) est envoyé à la sortie de monitoring microphone et les sorties ligne seront désactivées. Lorsque l'interrupteur est relâché (OFF), la sortie de monitoring microphone est désactivée, et tous les signaux des canaux sont transmis aux sorties ligne.

8. Égalisation : Ces boutons permettent d'augmenter ou de couper les basses (LOW), moyennes (MID) et hautes (HIGH) fréquences du mix général.

9. Niveau sortie mono : Ce bouton permet d'ajuster le volume de la sortie mono.

10. Volume général : Ce bouton permet d'ajuster le volume des sorties lignes, de la sortie mono et de la sortie d'enregistrement.

11. Vumètres : Ces voyants indiquent le niveau des sorties lignes, de la sortie mono et de la sortie d'enregistrement. Le voyant d'écrêtage (CLIP) peut s'allumer occasionnellement, mais si cela arrive trop souvent, réduisez les niveaux du mix ou de chacun des canaux.

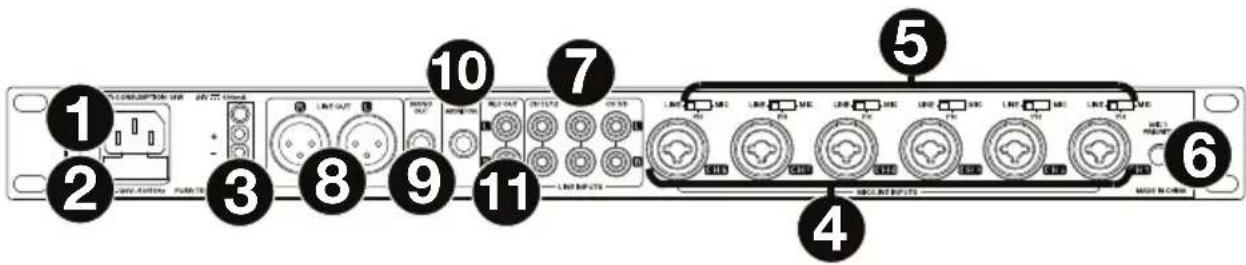

Panneau arrière

1 2 3 4 5 6 7 8 9 10 11 Lift OUT Lift OUT Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift Lift BIP Lift MUST BIP Lift

1. Entrée d'alimentation CA : Utilisez le câble d'alimentation fourni pour brancher cette entrée à une prise secteur. Vous pouvez également utiliser l'entrée d'alimentation CC, décrite ci-dessous. (Si les deux entrées d'alimentation sont reliées à des prises secteur, le DN-312 X est alimenté par l'entrée d'alimentation CA.)
2. Compartiment du fusible : Si le fusible de l'appareil est endommagé, utiliser un tournevis ou autre outil pour soulever le couvercle afin de remplacer le fusible par un nouveau de même calibre. L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Entrée d'alimentation CC : Utilisez un câble d'alimentation CC pour brancher cette entrée à une prise secteur. Vous pouvez également utiliser l'entrée d'alimentation CA, décrite ci-dessus. (Si les deux entrées d'alimentation sont reliées à des prises secteur, le DN-312 X sera alimenté par l'entrée d'alimentation CA.)
4. Entrées microphone/ligne (canaux 1-6): Ces entrées permettent de brancher des microphones ou des appareils à niveau ligne en utilisant des câbles XLR ou 6,35 mm.
5. Sélecteurs d'entrée (canaux 1-6): Ces sélecteurs permettent de choisir quel type de source audio est relié à chaque entrée microphone/ligne: un microphone sans alimentation fantôme (MIC), un microphone avec alimentation fantôme de +18-21 V (PH) ou un appareil à niveau ligne (LINE).

Remarque : La plupart des microphones électrodynamiques ne nécessitent pas d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Veuillez consulter la documentation fournie avec votre microphone pour savoir si vous devez utiliser l'alimentation fantôme.

1. Mic 1 Priority : Ce bouton permet d'ajuster le volume d'entrée de tous les canaux lorsque l'entrée microphone/ligne du canal 1 reçoit un signal. Au plus bas réglage, lorsqu'un signal est reçu par le canal 1, l'entrée microphone/ligne met en sourdine tous les autres signaux d'entrée. Au plus haut réglage, lorsqu'un signal est reçu par le canal 1, l'entrée microphone/ligne n'a aucun effet sur tous les autres signaux d'entrée.
2. Entrées ligne (canaux 7/8-11/12) : Ces entrées permettent de brancher des appareils à niveau ligne en utilisant des câbles RCA stéréo standard.
3. Sortie ligne : Ces sorties permettent de brancher des enceintes ou un système d'amplification en utilisant des des câbles XLR standard. Utilisez le bouton de volume général pour contrôler le niveau de ces sorties.
4. Sortie mono : Cette sortie permet de brancher un appareil d'enregistrement, une console de mixage, etc., à distance en utilisant un câble TS 6,35 mm standard. Le signal transmis par cette sortie est un signal mono combiné des sorties ligne.
5. Monitoring microphone : Cette sortie permet de brancher une enceinte amplifiée, une console de mixage à distance, etc., en utilisant un câble 6,35 mm standard. Lorsque l'interrupteur Mic On/Off est enfoncé (ON), le signal provenant des entrées microphone/ligne (canaux 1 à 6) sera envoyé à cette sortie et les sorties ligne seront désactivées. Lorsque l'interrupteur Mic On/Off est relâché (OFF), cette sortie est désactivée, et tous les signaux des canaux sont transmis aux sorties ligne.
6. Sorties d'enregistrement : Cette sortie permet de brancher un appareil d'enregistrement, une console de mixage, etc., à distance en utilisant des câbles RCA stéréo standard. Utilisez le bouton de volume général pour contrôler le niveau de ces sorties.

Installation

Les éléments qui ne figurent pas dans Présentation > Contenu de la boîte sont vendus séparément.

Configuration du DN-312X pour votre système audio :

1. Si vous utilisez une source audio avec sorties RCA (lecteurs Blu-ray ^® , chaînes stéréo, etc.), utilisez des câbles RCA standard pour les relier aux entrées ligne du panneau arrière. Vos sources audio doivent être de niveau ligne (aucune platine phono).
2. Si vous utilisez des microphones ou une autre source audio qui transmettent un signal à niveau ligne, branchez-les aux entrées microphone/ligne du panneau arrière.
3. Utilisez des câbles XLR ou TRS de 6,35 mm standard pour raccorder les sorties ligne du panneau arrière à des enceintes, une console de mixage à distance, etc.
4. Si vous souhaitez transmettre le mix principal vers un appareil d'enregistrement, une console de mixage, etc., à distance, utilisez un câble TS 6,35 mm standard afin de raccorder l'appareil à la sortie mono du panneau arrière. Vous pouvez également utiliser des câbles RCA stéréo standard afin de raccorder l'appareil aux sorties d'enregistrement du panneau arrière.
5. Utilisez le câble d'alimentation fourni pour brancher le DN-312X à une prise secteur.
6. Mettez toutes vos sources audio (lecteurs Blu-ray, systèmes audio, microphones, etc.) sous tension.
7. Mettez le DN-312X sous tension.

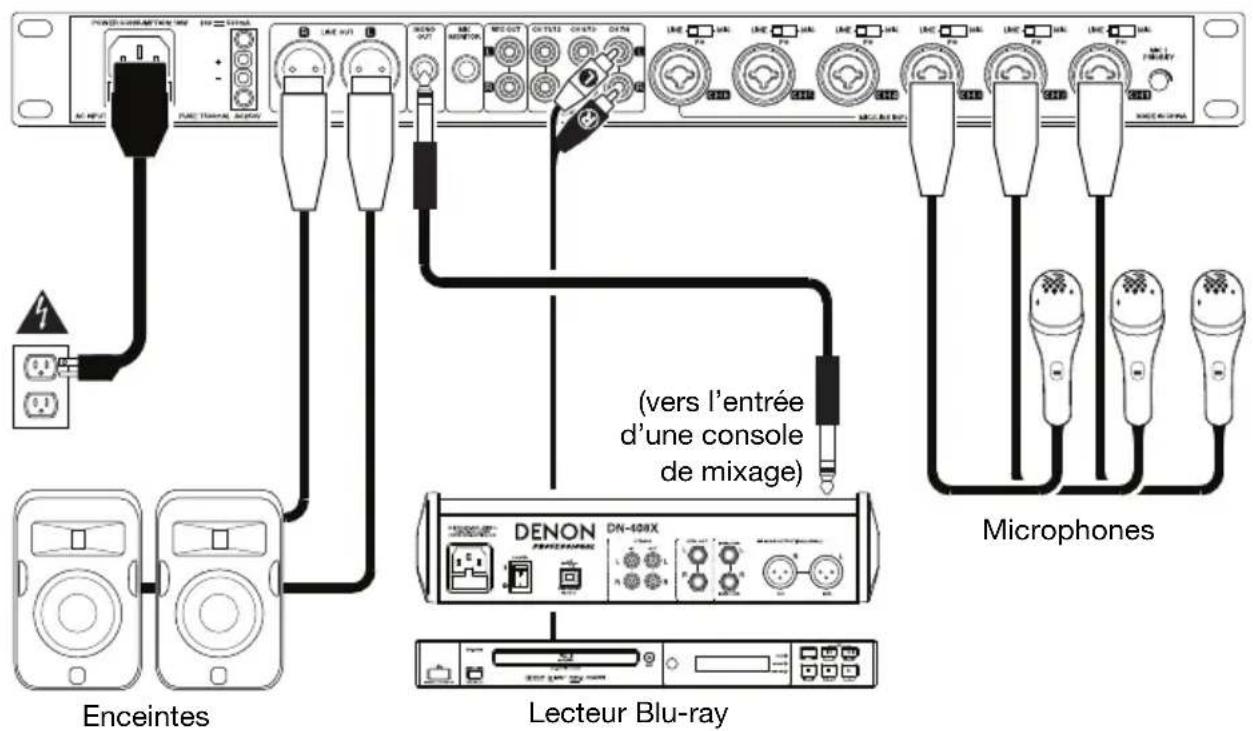

Exemple

PRESERVATION AC RFU DAC Thermal supply LAC OUT MEN MONITOR REC OUT OUTSIDE OUTSIDE OUTSIDE LINE Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line Line End Enceintes (vers l'entrée d'une console de mixage) Denon DN-109X Lecteur Blu-ray Microphones
