DN312X - Mixer DENON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tavolo di missaggio a 12 canali montabile su rack 19"
Marca	Denon
Modello	DN312X
Categoria	Tavolo di missaggio
Dimensioni (L x A x P)	48,3 x 4,4 x 20 cm (19" x 1U x ~20 cm)
Peso	Circa 3,5 kg
Alimentazione	AC 100-240V (cavo fornito) o DC 24 V
Numero di canali	12 (6 ingressi combo micro/linea + 6 ingressi linea stereo RCA)
Ingressi micro/linea	6 ingressi combo XLR-6,35 mm con selettore MIC/PH/LINE
Ingressi linea stereo	6 ingressi RCA (canali 7/8 a 11/12)
Uscite linea principali	2 uscite XLR bilanciate
Uscita mono	1 uscita 6,35 mm TS
Uscite di registrazione	1 coppia di uscite RCA stereo
Uscita monitoraggio microfono	1 uscita 6,35 mm (commutabile con Mic On/Off)
Equalizzatore	3 bande (Low, Mid, High) sul mix generale
Funzione priorità microfono 1	Regolazione del livello di priorità (attenuazione degli altri canali)
Alimentazione phantom	+18 a +21 V disponibile su ogni ingresso micro (selettore PH)
Indicatori	VU-metri con CLIP, spie SIG per canale, spia di alimentazione
Fusibile	Vano per fusibile di ricambio (stesso valore)
Accessori inclusi	Cavo di alimentazione, guida all'uso, istruzioni di sicurezza

Domande frequenti - DN312X DENON

Come collegare un microfono a condensatore al DN312X?

Utilizzare un ingresso combo (canali 1-6) con un cavo XLR, quindi impostare il selettore corrispondente su PH per attivare l'alimentazione phantom (18-21 V). Verificare che il microfono richieda tale alimentazione.

Come funziona la funzione di priorità del microfono 1?

Il pulsante Mic 1 Priority regola l'attenuazione degli altri canali quando il canale 1 riceve un segnale. Al massimo (max), nessuna attenuazione; al minimo (min), tutti gli altri canali vengono silenziati.

Posso utilizzare un mixer esterno con il DN312X?

Sì, collegare l'uscita mono (6,35 mm) o le uscite di registrazione (RCA) all'ingresso del mixer. Utilizzare il volume generale per controllare il livello.

Come attivare l'uscita di monitoraggio microfono?

Premere l'interruttore Mic On/Off (premuto = ON). Il segnale dei canali microfono 1-6 viene quindi inviato all'uscita Microphone Monitoring (6,35 mm) e le uscite linea vengono disattivate.

Quale tipo di cavo utilizzare per le uscite linea?

Per le uscite linea principali, utilizzare cavi XLR bilanciati. Per l'uscita mono, un cavo TS 6,35 mm. Per le uscite di registrazione, cavi RCA stereo.

La spia CLIP si accende spesso. Cosa fare?

Ridurre il livello dei canali individuali o il livello generale (MASTER) per evitare il clipping. La spia CLIP dovrebbe accendersi solo occasionalmente.

Come sostituire il fusibile del DN312X?

Scollegare l'apparecchio, quindi utilizzare un cacciavite per aprire il vano del fusibile (pannello posteriore). Sostituirlo con un fusibile dello stesso valore. Non utilizzare mai un fusibile di valore diverso.

Posso alimentare il DN312X con 24 V CC?

Sì, è disponibile un ingresso di alimentazione CC 24 V. Se entrambi gli ingressi (CA e CC) sono collegati, l'alimentazione CA ha la priorità.

Come utilizzare l'equalizzatore integrato?

I pulsanti LOW, MID e HIGH agiscono sul mix generale. Ruotarli verso destra per aumentare, verso sinistra per tagliare le frequenze.

Quali accessori sono forniti con il DN312X?

La confezione contiene: il mixer DN312X, un cavo di alimentazione, una guida all'uso e un documento con le istruzioni di sicurezza e garanzia.

MANUALE UTENTE DN312X DENON

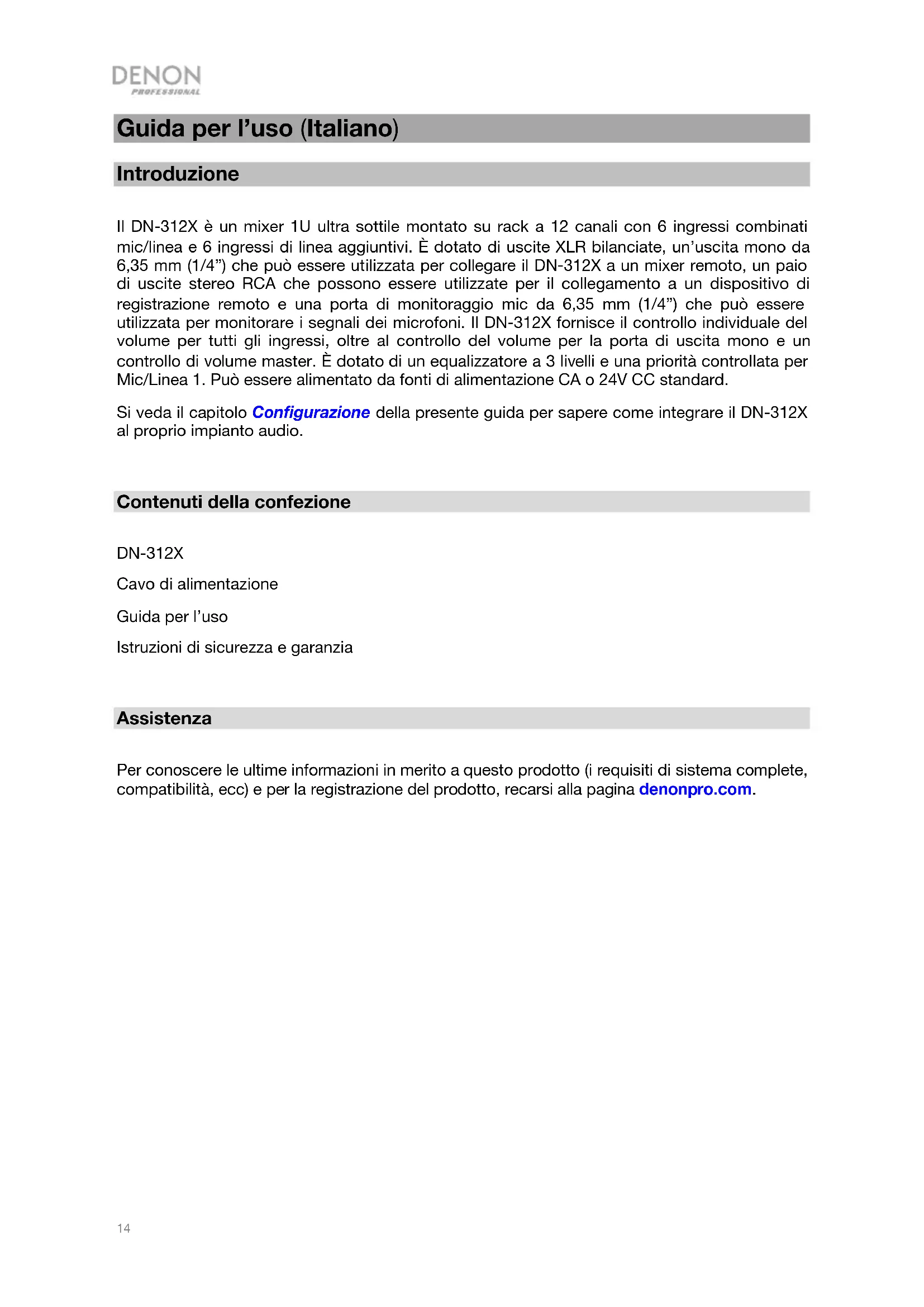

Guida per l'uso (Italiano)

Introduzione

Il DN-312X è un mixer 1U ultra sottile montato su rack a 12 canali con 6 ingressi combinati mic/linea e 6 ingressi di linea aggiuntivi. È dotato di uscite XLR bilanciate, un'uscita mono da 6,35 mm (1/4") che può essere utilizzata per collegare il DN-312X a un mixer remoto, un paio di uscite stereo RCA che possono essere utilizzate per il collegamento a un dispositivo di registrazione remoto e una porta di monitoraggio mic da 6,35 mm (1/4") che può essere utilizzata per monitorare i segnali dei microfoni. Il DN-312X fornisce il controllo individuale del volume per tutti gli ingressi, oltre al controllo del volume per la porta di uscita mono e un controllo di volume master. È dotato di un equalizzatore a 3 livelli e una priorità controllata per Mic/Linea 1. Può essere alimentato da fonti di alimentazione CA o 24V CC standard.

Si veda il capitolo Configurazione della presente guida per sapere come integrare il DN-312X al proprio impianto audio.

Contenuti della confezione

DN-312X

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina denonpro.com.

Caratteristiche

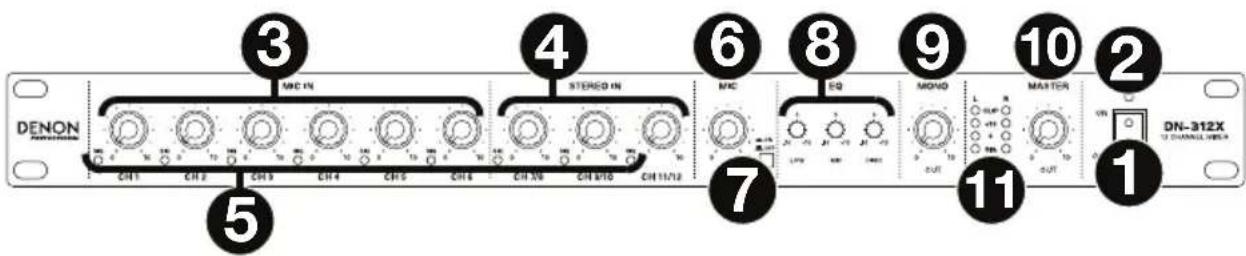

Pannello anteriore

3 4 5 6 7 8 9 10 11 1 DENON MRC IN STEREO IN MAC EQ MONO MASTER DN-312X 12 CHANNEL HELP

1. Interruttore di alimentazione: servirsi di questo interruttore per accendere e spegnere il DN-312X.
2. Spia di alimentazione: si illumina quando il DN-312X viene acceso.
3. Mic In Level: girare queste manopole per impostare il livello di ingresso degli ingressi mic/linea corrispondenti (Canali 1–6).
4. Stereo In Level: girare queste manopole per impostare il livello di ingresso degli ingressi di linea corrispondenti (Canali 7/8–11/12).
5. Spia di segnale (Sig): indica che il segnale audio in ingresso del canale è compreso in una gamma ottimale.
6. Livello Mic: girare questa manopola per impostare il livello di ingresso dell'uscita Mic Monitor. Servirsi del tasto Mic On/Off per attivarlo o disattivarlo.
7. Mic On/Off: premere questo comando per attivare o disattivare l'uscita Mic Monitor. Quando questo tasto è premuto (in posizione giù), il segnale proveniente dagli ingressi mic/linea (Canali 1-6) sarà inviato all'uscita Mic Monitor e le uscite di linea (Line) saranno disattivate. Quando il tasto è sollevato (in posizione su), l'uscita Mic Monitor sarà disattivata e tutti i canali saranno inviati alle uscite di linea (Line).
8. EQ: girare queste manopole per aumentare ("boost") o ridurre ("cut") la quantità di frequenze basse (Low), medie (Mid) e alte (High) del mix principale.
9. Livello mono: girare questa manopola per regolare il livello di uscita Mono.
10. Livello Master: girare questa manopola per regolare il livello delle uscite di linea (Line), Mono e Rec.
11. Misuratori di livello: queste spie indicano il livello audio delle uscite di linea (Line), Mono e Rec. La spia Clip si può accendere di tanto in tanto, ma se ciò avviene troppo spesso, ridurre il volume del mix e/o di singoli canali.

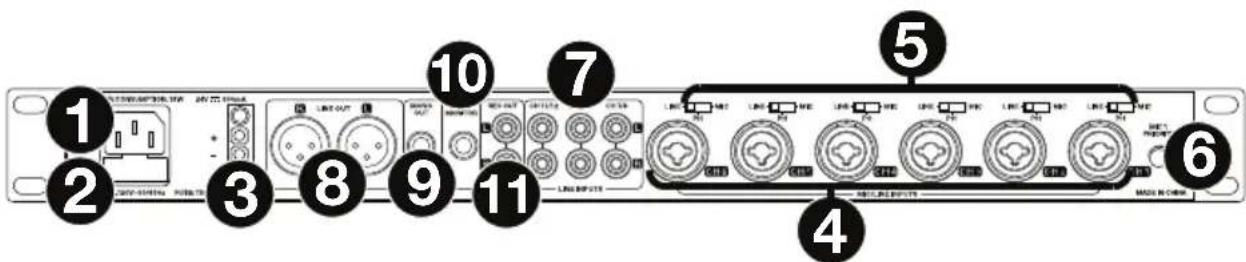

Pannello posteriore

1 2 3 8 9 10 7 5 6 4 4 LINE OUTPUT LINE OUTPUT LINE OUTPUT LINE OUTPUT LINE OUTPUT LINE OUTPUT LINE OUTPUT LINE OUTPUT LINE OUTPUT LINE OUTPUT

1. Ingresso di alimentazione CA: servirsi del cavo di alimentazione in dotazione per collegare questo ingresso ad una presa di alimentazione. Alternativamente, servirsi dell'ingresso di alimentazione CC, descritto qui di seguito. (Se entrambi gli ingressi di alimentazione sono collegati a uscite di alimentazione, il DN-312X trarrà l'alimentazione dall'ingresso di alimentazione CA.)
2. Coperchio dei fusibili: se il fusibile è rotto, servirsi di un cacciavite o di un altro attrezzo per sollevare questa linguetta e sostituire il fusibile con un fusibile dallo stesso valore di tensione nominale. L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.
3. Ingresso di alimentazione CC: servirsi di un'alimentazione CC separata per collegare questo ingresso a una presa di alimentazione. Alternativamente, servirsi dell'ingresso di alimentazione CA, descritto in precedenza. (Se entrambi gli ingressi di alimentazione sono collegati a uscite di alimentazione, il DN-312X trarrà l'alimentazione dall'ingresso di alimentazione CA.)
4. Ingressi Mic/Line (Canali 1-6): collegare microfoni o dispositivi a livello di linea a questi ingressi servendosi di cavi XLR o da 6,35 mm (1/4").
5. Selettore di ingressi (Canali 1-6): servirsi di questi interruttori per impostare quale tipo di fonte audio collegare a ciascun ingresso mic/line: un microfono senza alimentazione phantom (Mic), un microfono con +18-21V di alimentazione phantom (Ph) o un dispositivo a livello di linea (Line).

Nota bene: la maggior parte dei microfoni dinamici non richiede alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom.

1. Priorità Mic 1: girare questa manopola per impostare l'altezza del volume di tutti gli altri ingressi quando l'ingresso mic/line del Canale 1 riceve un segnale in ingresso. Con la sua impostazione più bassa, un segnale ricevuto dall'ingresso mic/linea del Canale 1 silenzierà interamente tutti gli altri segnali di ingresso. Con la sua impostazione più alta, un segnale ricevuto dall'ingresso mic/linea del Canale 1 non influirà affatto sugli altri segnali di ingresso.
2. Ingressi di linea (Line)(Canali 7/8-11/12): collegare dispositivi a livello di linea a questi ingressi servendosi di cavi RCA stereo standard.
3. Uscita di linea: servirsi di cavi XLR standard per collegare queste uscite agli altoparlanti o a un amplificatore. Servirsi della manopola Master Level per controllare il livello di queste uscite.
4. Uscita Mono: servirsi di un cavo TS standard da 6,35 mm (1/4") per collegare questa uscita a un dispositivo di registrazione a distanza, un mixer a distanza ecc. Il segnale inviato da questa uscita è un segnale mono sommato delle uscite di linea.
5. Mic Monitor: servirsi di un cavo standard da 6,35 mm (1/4") per collegare questa uscita a un monitor, a un mixer remoto, ecc. Quando il tasto Mic On/Off è premuto (in posizione giù), il segnale proveniente dagli ingressi mic/line (Canali 1–6) sarà inviato a questa uscita e le uscite di linea (Line) saranno disattivate. Quando il tasto Mic On/Off è sollevato (in posizione su), questa uscita sarà disattivata e tutti i canali saranno inviati alle uscite di linea (Line).
6. Uscita Rec: servirsi di cavi RCA stereo standard per collegare queste uscite a un dispositivo di registrazione remoto, un mixer remoto, ecc. Servirsi della manopola Master Level per controllare il livello di queste uscite.

Configurazione

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Per configurare il DN-312X con il proprio impianto audio:

1. Se si utilizzano fonti audio con uscite RCA (lettori Blu-ray ^® , stereo, ecc.), servirsi di cavi RCA standard per collegarle agli ingressi di linea presenti sul pannello posteriore. Le fonti audio devono essere a livello di linea (niente giradischi a livello fono).
2. Se si utilizzano microfoni o altre fonti audio che inviano un segnale a livello di linea, collegarle agli ingressi mic/line presenti sul pannello posteriore.
3. Servirsi di cavi standard XLR o TRS da 6,35 mm (1/4") per collegare le uscite di linea presenti sul pannello posteriore ad altoparlanti, mixer remoto, ecc.
4. Se si desidera inviare il mix principale a un dispositivo di registrazione remoto, un mixer remoto, ecc. servirsi di un cavo TS standard da 6,35 mm (1/4") per collegarvi l'uscita Mono presente sul pannello posteriore. Alternativamente, servirsi di cavi RCA stereo standard per collegarvi le uscite Rec presenti sul pannello posteriore.
5. Servirsi del cavo di alimentazione in dotazione per collegare il DN-312X ad una presa di alimentazione.
6. Accendere tutte le fonti audio (lettori Blu-ray, stereo, microfoni, ecc.)
7. Accendere il DN-312X.

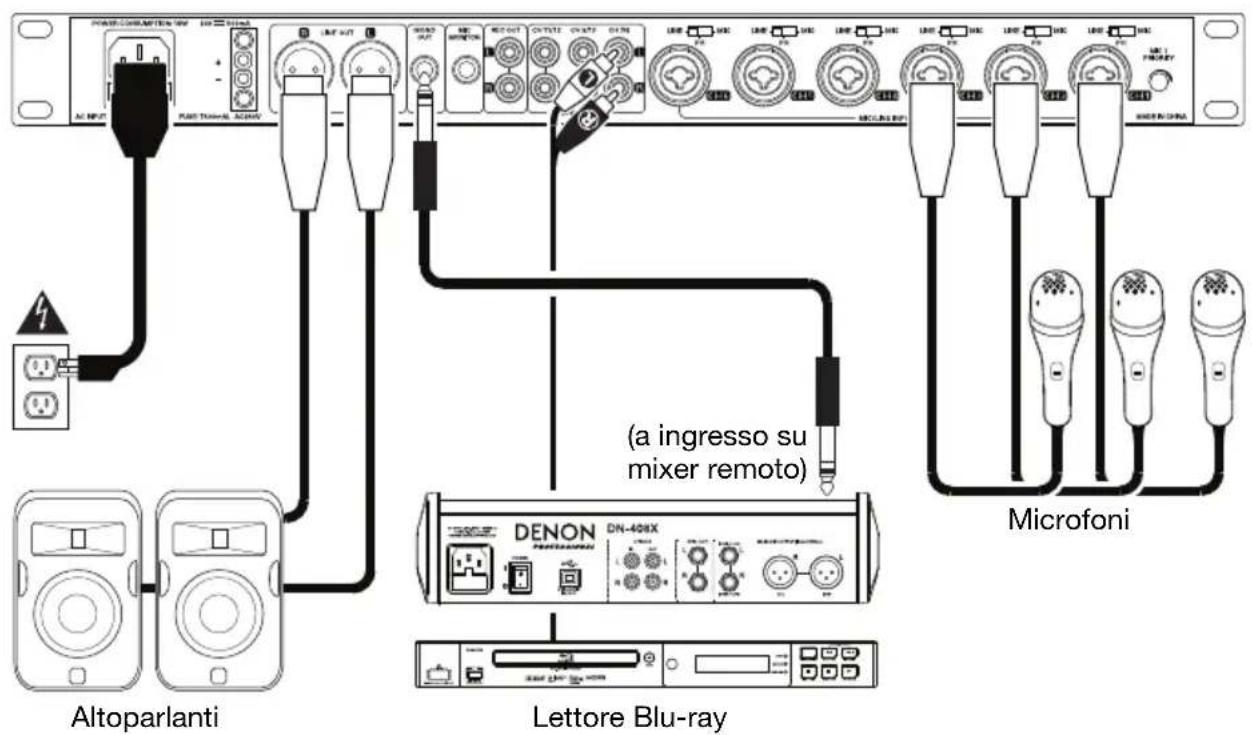

Esempio

Power-GRAMETER AC NPF Power Transformer ALTOPARLANTI (a ingresso su mixer remoto) Denon DN-408X Lettore Blu-ray Microfoni
