Produkttyp	19"-Rack-montierbares 12-Kanal-Mischpult
Marke	Denon
Modell	DN312X
Kategorie	Mischpult
Abmessungen (B x H x T)	48,3 x 4,4 x 20 cm (19" x 1U x ~20 cm)
Gewicht	ca. 3,5 kg
Stromversorgung	AC 100-240V (Kabel enthalten) oder DC 24 V
Kanalanzahl	12 (6 Combo-Eingänge Mikrofon/Line + 6 Stereo-Line-Eingänge RCA)
Mikrofon-/Line-Eingänge	6 Combo-Eingänge XLR-6,35 mm mit MIC/PH/LINE-Schalter
Stereo-Line-Eingänge	6 RCA-Eingänge (Kanäle 7/8 bis 11/12)
Hauptausgänge	2 symmetrische XLR-Ausgänge
Monoausgang	1 TS-Ausgang 6,35 mm
Aufnahmeausgänge	1 Paar Stereo-RCA-Ausgänge
Mikrofon-Monitoring-Ausgang	1 Ausgang 6,35 mm (umschaltbar mit Mic On/Off)
Equalizer	3-Band (Low, Mid, High) auf dem Gesamtmix
Mikrofon-1-Prioritätsfunktion	Einstellung des Prioritätspegels (Dämpfung der anderen Kanäle)
Phantomspeisung	+18 bis +21 V an jedem Mikrofoneingang verfügbar (PH-Schalter)
Anzeigen	VU-Meter mit CLIP, SIG-Anzeigen pro Kanal, Betriebsanzeige
Sicherung	Fach für Ersatzsicherung (gleiche Nennleistung)
Mitgeliefertes Zubehör	Netzkabel, Bedienungsanleitung, Sicherheitshinweise

Häufig gestellte Fragen - DN312X DENON

Wie schließe ich ein Kondensatormikrofon an den DN312X an?

Verwenden Sie einen Combo-Eingang (Kanäle 1-6) mit einem XLR-Kabel, stellen Sie dann den entsprechenden Schalter auf PH, um die Phantomspeisung (18-21 V) zu aktivieren. Überprüfen Sie, ob Ihr Mikrofon diese Speisung benötigt.

Wie funktioniert die Mikrofon-1-Prioritätsfunktion?

Der Regler Mic 1 Priority passt die Dämpfung der anderen Kanäle an, wenn Kanal 1 ein Signal empfängt. Bei Maximum (max) keine Dämpfung, bei Minimum (min) werden alle anderen Kanäle stummgeschaltet.

Kann ich ein externes Mischpult mit dem DN312X verwenden?

Ja, schließen Sie den Monoausgang (6,35 mm) oder die Aufnahmeausgänge (RCA) an den Eingang Ihres Mischpults an. Verwenden Sie den Gesamtlautstärkeregler zur Kontrolle.

Wie aktiviere ich den Mikrofon-Monitoring-Ausgang?

Drücken Sie den Schalter Mic On/Off (gedrückt = EIN). Das Signal der Mikrofonkanäle 1-6 wird dann an den Ausgang Microphone Monitoring (6,35 mm) gesendet, und die Line-Ausgänge werden deaktiviert.

Welches Kabel verwende ich für die Line-Ausgänge?

Für die Haupt-Line-Ausgänge verwenden Sie symmetrische XLR-Kabel. Für den Monoausgang ein TS-Kabel 6,35 mm. Für die Aufnahmeausgänge Stereo-RCA-Kabel.

Die CLIP-Anzeige leuchtet häufig. Was tun?

Reduzieren Sie den Pegel der einzelnen Kanäle oder den Gesamtpegel (MASTER), um Übersteuerung zu vermeiden. Die CLIP-Anzeige sollte nur gelegentlich aufleuchten.

Wie tausche ich die Sicherung des DN312X aus?

Trennen Sie das Gerät vom Netz, öffnen Sie dann mit einem Schraubendreher das Sicherungsfach (Rückseite). Ersetzen Sie sie durch eine Sicherung gleicher Nennleistung. Verwenden Sie niemals eine Sicherung mit abweichendem Wert.

Kann ich den DN312X mit 24 V DC betreiben?

Ja, ein DC-24V-Stromeingang ist vorhanden. Wenn beide Eingänge (AC und DC) angeschlossen sind, hat die AC-Versorgung Vorrang.

Wie benutze ich den integrierten Equalizer?

Die Regler LOW, MID und HIGH wirken auf den Gesamtmix. Drehen Sie sie nach rechts, um die Frequenzen anzuheben, nach links, um sie abzusenken.

Welches Zubehör wird mit dem DN312X mitgeliefert?

Der Karton enthält: den DN312X-Mixer, ein Netzkabel, eine Bedienungsanleitung und ein Dokument mit Sicherheitshinweisen und Garantie.

BEDIENUNGSANLEITUNG DN312X DENON

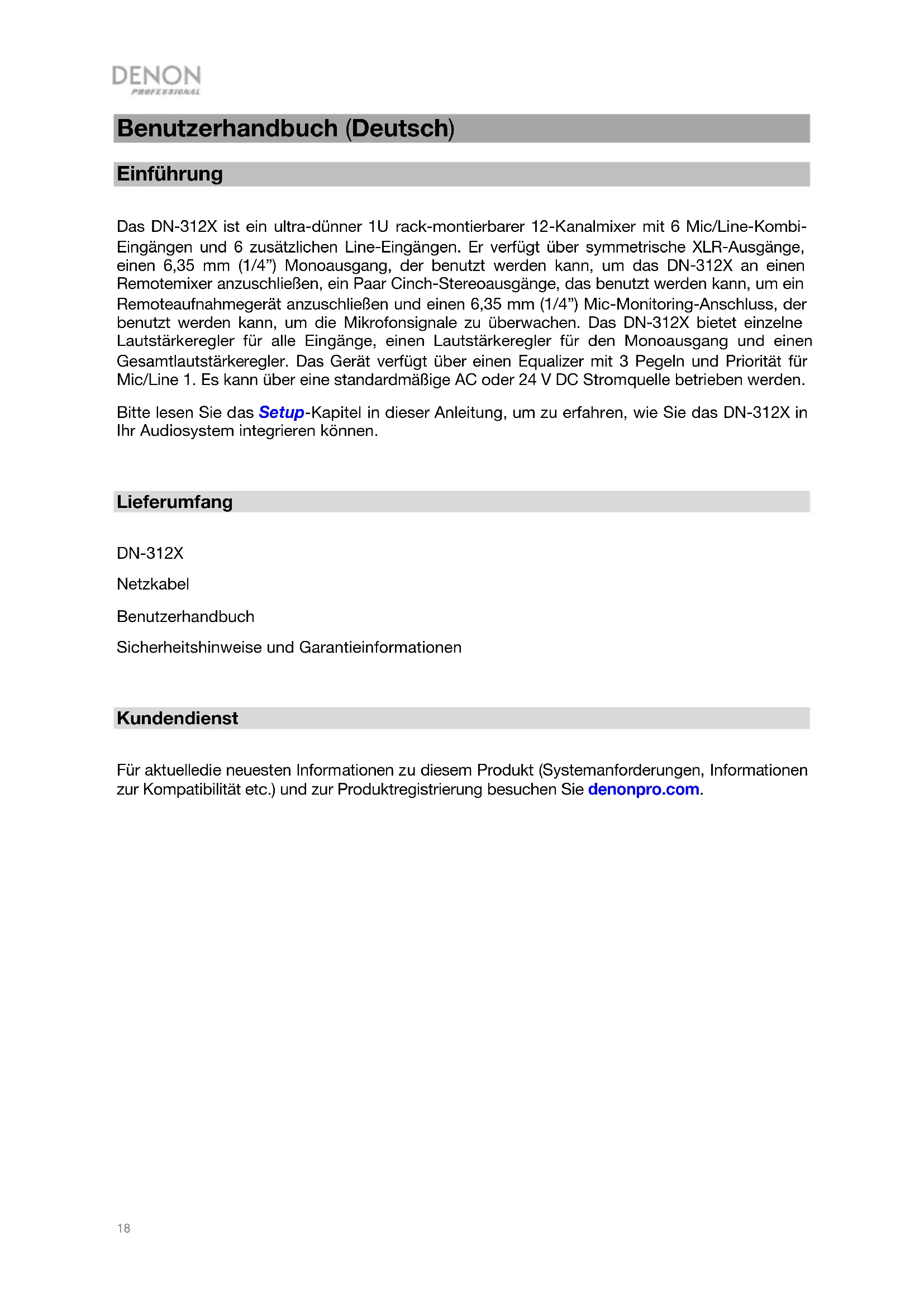

Benutzerhandbuch (Deutsch)

Einführung

Das DN-312X ist ein ultra-dünner 1U rack-montierbarer 12-Kanalmixer mit 6 Mic/Line-Kombi-Eingängen und 6 zusätzlichen Line-Eingängen. Er verfügt über symmetrische XLR-Ausgänge, einen 6,35 mm (1/4") Monoausgang, der benutzt werden kann, um das DN-312X an einen Remotemixer anzuschließen, ein Paar Cinch-Stereoausgänge, das benutzt werden kann, um ein Remoteaufnahmegerät anzuschließen und einen 6,35 mm (1/4") Mic-Monitoring-Anschluss, der benutzt werden kann, um die Mikrofonsignale zu überwachen. Das DN-312X bietet einzelne Lautstärkeregler für alle Eingänge, einen Lautstärkeregler für den Monoausgang und einen Gesamtlautstärkeregler. Das Gerät verfügt über einen Equalizer mit 3 Pegeln und Priorität für Mic/Line 1. Es kann über eine standardmäßige AC oder 24 V DC Stromquelle betrieben werden.

Bitte lesen Sie das Setup-Kapitel in dieser Anleitung, um zu erfahren, wie Sie das DN-312X in Ihr Audiosystem integrieren können.

Lieferumfang

DN-312X

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelledie neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie denonpro.com.

Funktionen

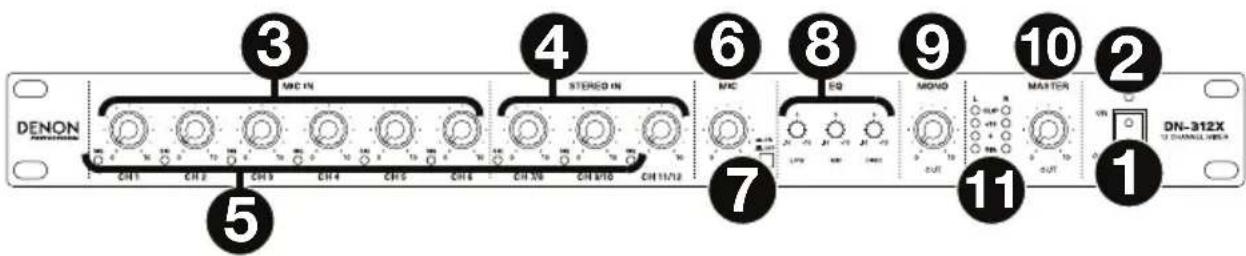

Vorderseite

3 4 5 6 7 8 9 10 11 1 DENON MRC IN STEREO IN MAC EQ MONO MASTER DN-312X 12 CHANNEL METER

1. Netzschalter: Mit diesem Schalter schalten Sie das DN-312X ein oder aus.
2. Power-LED: Die LED leuchtet auf, wenn das DN-312X eingeschaltet ist.
3. Mic-Eingangspegel: Drehen Sie diese Regler, um den Eingangspegel der entsprechenden Mic/Line-Eingänge (Kanäle 1-6) einzustellen.
4. Stereo-Eingangspegel: Drehen Sie diese Regler, um den Eingangspegel der entsprechenden Line-Eingänge (Kanäle 7/8–11/12) einzustellen.
5. Signal (Sig) LEDs: Zeigen an, dass das eingehende Audiosignal dieses Kanals im optimalen Bereich liegt.
6. Mic-Pegel: Drehen Sie diesen Regler, um den Eingangspegel des Mic Monitor-Ausgangs einzustellen. Verwenden Sie die Taste Mic Ein/Aus, um es zu aktivieren/deaktivieren.
7. Mic Ein/Aus: Drücken Sie diese Taste, um den Mic Monitor-Ausgang zu aktivieren/deaktivieren. Wenn die Taste gedrückt wurde (in der heruntergedrückten Position ist), wird das Signal von den Mic/Line-Eingängen (Kanäle 1-6) an den Mic Monitor-Ausgang gesendet und die Line-Ausgänge werden deaktiviert. Wenn die Taste angehoben ist, wird der Mic Monitor-Ausgang deaktiviert und alle Kanäle werden an die Line-Ausgänge gesendet.
8. EQ: Drehen Sie diese Regler, um den Anteil der Bass-Frequenzen (Low), der mittlere Frequenzen (Mid) und der hohen Frequenzen (High) im Hauptmix zu erhöhen („boost“) oder zu verringern („cut“).
9. Monopegel: Drehen Sie diesen Regler, um den Pegel des Mono-Ausgangs anzupassen.
10. Gesamtlautstärke: Drehen Sie diesen Regler, um den Pegel der Line-Ausgänge, des Mono-Ausgangs und des Rec-Ausgangs anzupassen.
11. Pegelanzeige: Diese Anzeige zeigt den Audiopegel der Line-Ausgänge, des Mono-Ausgangs und des Rec-Ausgangs. Die Clip-LED kann gelegentlich aufleuchten - wenn dies jedoch zu oft geschieht, sollten Sie das Volumen des Mixes und/oder der einzelnen Kanäle reduzieren.

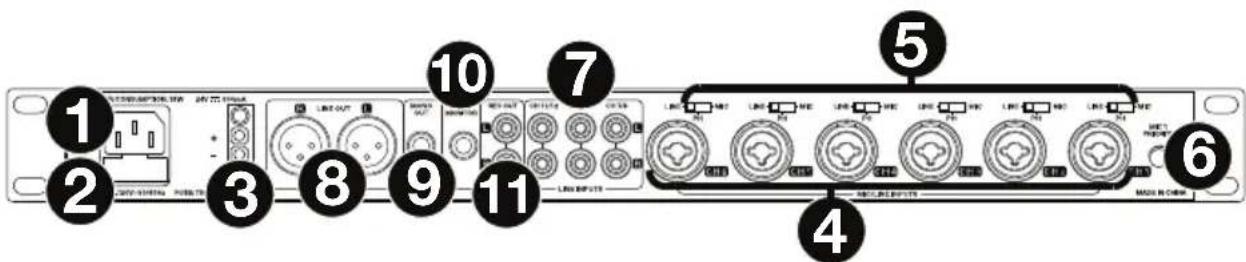

Rückseite

1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Wahlweise können Sie den DC-Eingang wie unten beschrieben verwenden. (Wenn beide Eingänge mit Steckdosen verbunden sind, bezieht das DN-312X seine Energie vom AC-Eingang.)
2. Sicherungsabdeckung: Wenn die Sicherung defekt ist, heben Sie diese Platte mit einem Schraubendreher oder einem anderen Werkzeug an, um die Sicherung mit einer neuen Sicherung mit demselben Sicherungswert zu ersetzen. Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. DC-Eingang: Benutzen Sie ein separates DC-Netzteil, um diesen Eingang mit einer Steckdose zu verbinden. Wahlweise können Sie den AC-Eingang wie oben beschrieben nutzen. (Wenn beide Eingänge mit Steckdosen verbunden sind, bezieht das DN-312X seine Energie vom AC-Eingang.)
4. Mic/Line-Eingänge (Kanäle 1–6): Schließen Sie Mikrofone oder Line-Geräte mit XLR-oder 6,35 mm (1/4") Kabeln an diese Eingänge an.
5. Eingangswahlschalter (Kanäle 1-6): Benutzen Sie diese Schalter, um einzustellen, welche Audioquellenart an den jeweiligen Mic/Line-Eingang angeschlossen wird: ein Mikrophon ohne Phantomspeisung (Mic), ein Mikrophon mit +18-21V Phantomspeisung (Ph) oder eine Line-Gerät (Line).

Hinweis: Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.

1. Mic 1 Priorität: Drehen Sie diesen Regler, um einzustellen, wie hoch der Pegel aller anderen Eingänge ist, wenn Kanal 1 Mic/Line-Eingang ein eingehendes Signal erhält. In der Minimaleinstellung schaltet ein Signal, das von Kanal 1 Mic/Line-Eingang empfangen wird, alle weiteren Eingangssignale völlig stumm. In der Maximaleinstellung beeinflusst ein Signal, das von Kanal 1 Mic/Line-Eingang empfangen wird, die anderen Eingangssignale in keiner Weise.

2. Line-Eingänge (Kanäle 7/8–11/12): Verbinden Sie Line-Level-Geräte mit diesen Eingängen über standardmäßige Stereo-Cinch-Kabel.

3. Line-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel, um diese Ausgänge mit Ihren Lautsprechern oder einem Verstärkersystem zu verbinden. Benutzen Sie den Gesamtlautstärkeregler, um den Pegel dieser Ausgänge zu steuern.

4. Mono-Ausgang: Verwenden Sie ein standardmäßiges 6,35 mm (1/4") TS-Kabel, um dieser Ausgang mit einem Remoteaufnahmegerät, einem Remotemixer etc. zu verbinden. Das Signal, das von diesem Ausgang gesendet wird, ist ein summiertes Monosignal der Line-Ausgänge.

5. Mic Monitor: Verwenden Sie standardmäßige 6,35 mm (1/4") Kabel, um diesen Ausgang mit einem Aktivmonitor, einem Remotemixer etc. zu verbinden. Wenn die Taste Mic Ein/Aus heruntergedrückt ist (in der unteren Position), wird das Signal von den Mic/Line-Eingängen (Kanäle 1-6) an diesen Ausgang gesendet und die Line-Ausgänge werden deaktiviert. Wenn die Taste Mic Ein/Ausangehoben ist, wird dieser Ausgang deaktiviert und alle Kanäle werden an die Line-Ausgänge gesendet.

6. Rec-Ausgang: Benutzen Sie standardmäßige Stereo-Cinch-Kabel, um diese Ausgänge an ein Remoteaufnahmegerät, einen Remotemixer etc. anzuschließen. Benutzen Sie den Gesamtlautstärkeregler, um den Pegel dieser Ausgänge zu steuern.

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

So richten Sie das DN-312X mit Ihrem Sound-System ein:

1. Wenn Sie eine Audioquelle mit Cinch-Ausgängen verwenden (Blu-ray® Players, Stereoanlagen etc.), benutzen Sie standardmäßige Cinch-Kabel, um sie an die rückseitigen Line-Eingänge anzuschließen. Bei Ihren Audioquellen muss es sich um Line-Level-Quellen handeln (keine Phono-Level-Plattenspieler).
2. Wenn Sie Mikrophone oder andere Audioquellen verwenden, die ein Line-Signal senden, schließen sie sie an die rückseitigen Mic/Line-Eingänge an.
3. Verwenden Sie standardmäßige XLR- oder 6,35 mm (1/4") TRS-Kabel, um die rückseitigen Line-Ausgänge an Ihre Lautsprecher, Remotemixer etc. anzuschließen.
4. Wenn Sie den Hauptmix an ein Remoteaufnahmegerät, einen Remotemixer etc. senden möchten, verwenden Sie standardmäßige 6,35 mm (1/4") TS-Kabel, um den rückseitigen Mono-Ausgang mit dem Gerät zu verbinden. Wahlweise können Sie standardmäßige Cinch-Kabel verwenden, um den rückseitigen Rec-Ausgang mit dem Gerät zu verbinden.
5. Verwenden Sie das mitgelieferte Netzkabel, um das DN-312X mit einer Steckdose zu verbinden.
6. Schalten Sie all Ihre Audioquellen (Blu-ray Players, Stereoanlagen, Mikrofone etc.) ein.
7. Schalten Sie das DN-312X ein.

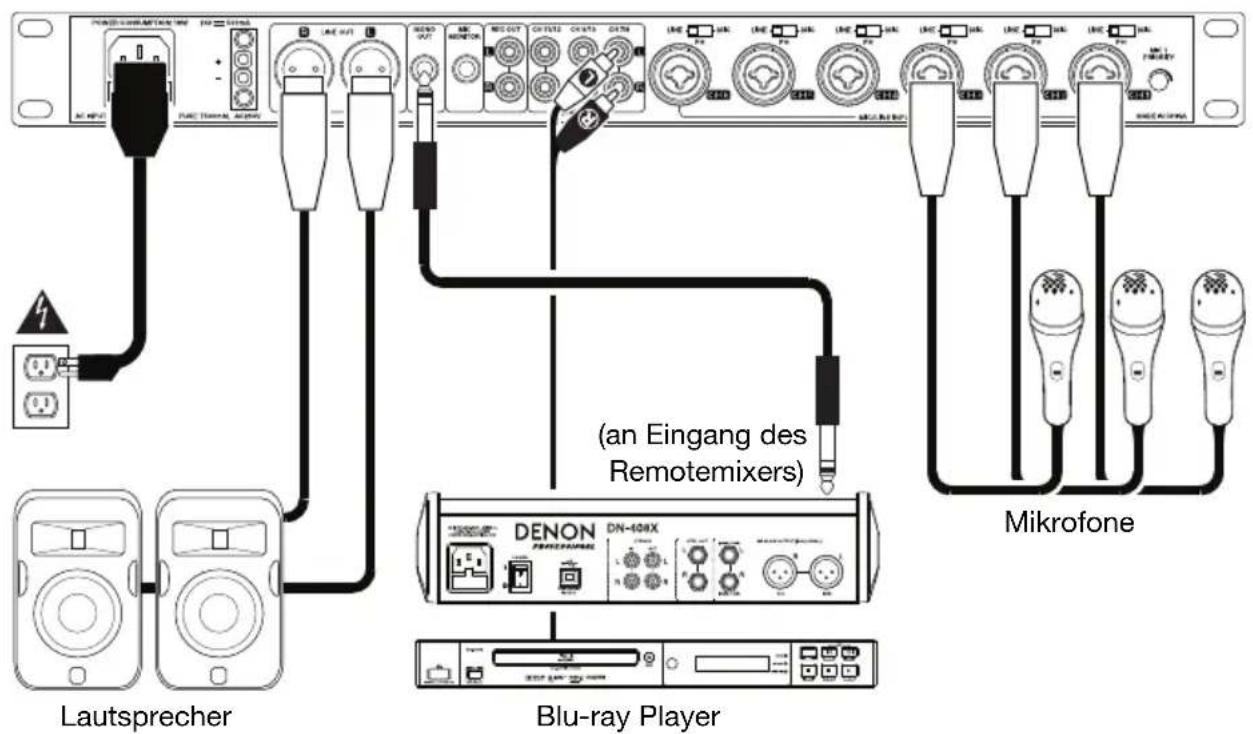

Beispiel

Lautsprecher (an Eingang des Remotemixers) Blu-ray Player Mikrofone
