| Type de produit | Conditionneur d'énergie / séquenceur audio/vidéo |
| Marque | Furman |
| Modèle | PS8RE III |
| Dimensions (H x L x P) | 44,33 x 482,6 x 165,1 mm |
| Poids | 3,03 kg |
| Alimentation | 220-240 V AC, 50-60 Hz, 10 A max (disjoncteur thermique) |
| Nombre de prises | 9 prises IEC-C13 (1 avant, 8 arrière) dont 3 commutées et 6 séquencées |
| Protection contre les surtensions | SMP+ (Série Multi-Niveaux Protection Plus) avec verrouillage à 376 Vpeak et EVS (275 V CA) |
| Filtrage | LiFT (Technologie de filtrage linéaire) : 10 dB @ 10 kHz, 40 dB @ 100 kHz, 50 dB @ 500 kHz |
| Séquencement | 3 étapes avec délai réglable (0,5 à 10 secondes par étape) |
| Commande à distance | Interface Phoenix 4 broches (12 V, STAT, REM, GND) compatible RS-1/RS-2 |
| Lampe arrière | Connecteur BNC pour lampe à col de cygne 12 V DC/AC, 0,5 A max |
| Indicateurs | DEL : Alimentation, Protection OK, EVS, DELAY 1/2/3 |
| Interrupteurs | Marche/Arrêt principal, séquence, lampe arrière, disjoncteur réarmable |
| Connexion multiple | Possibilité de relier plusieurs PS-8RE en série ou en parallèle |
| Entretien | Nettoyer avec un chiffon sec uniquement |
| Sécurité | Disjoncteur thermique 10 A, protection EVS, mise à la terre obligatoire |
| Garantie | 3 ans pour l'acheteur original (sous conditions) |
| Température de fonctionnement | 5 °C à 40 °C |
| Humidité | Moins de 90 % HR |
FOIRE AUX QUESTIONS - PS8RE III Furman
Questions des utilisateurs sur PS8RE III Furman
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Extension audio/video au format PDF gratuitement ! Retrouvez votre notice PS8RE III - Furman et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PS8RE III de la marque Furman.

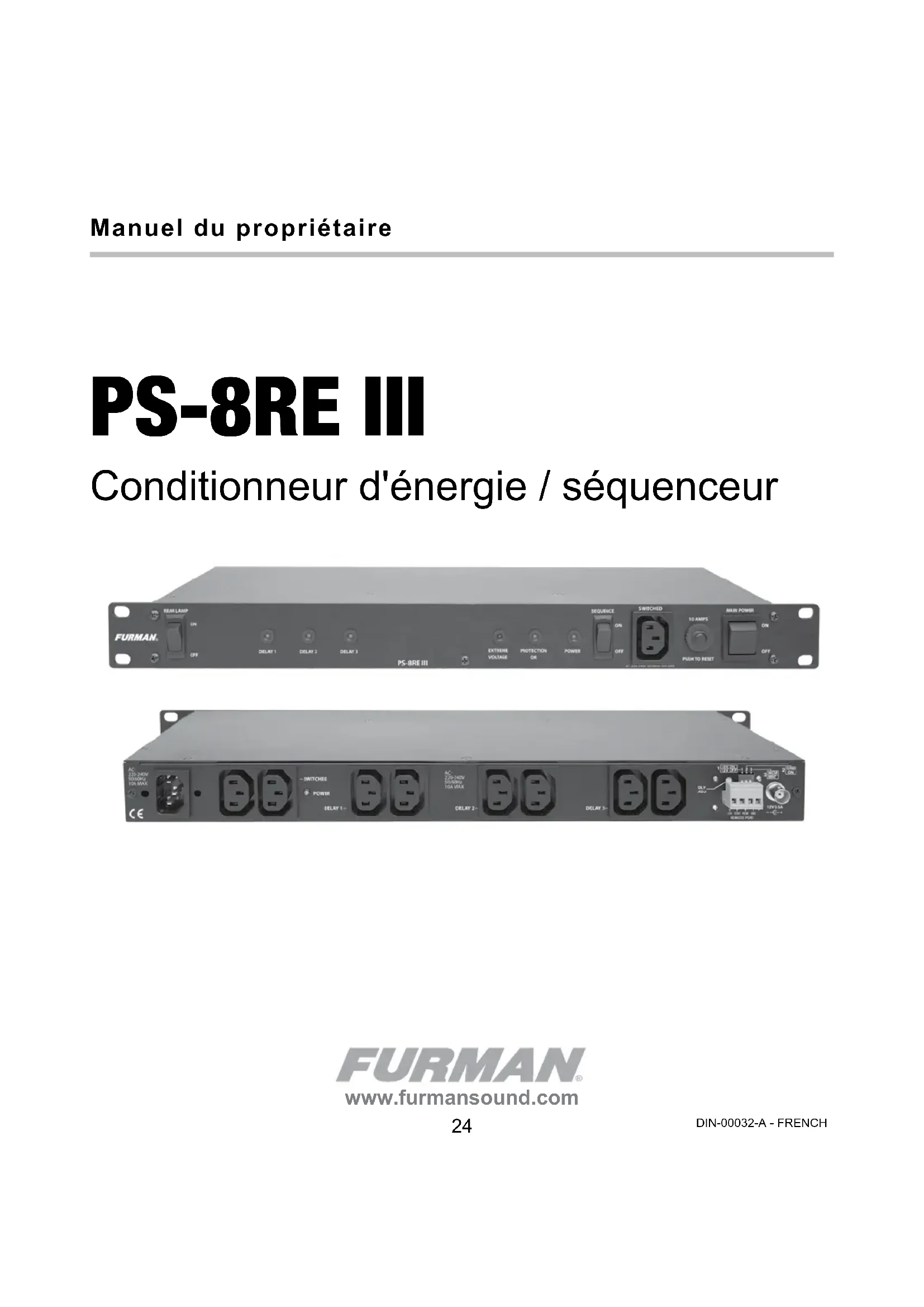

MODE D'EMPLOI PS8RE III Furman

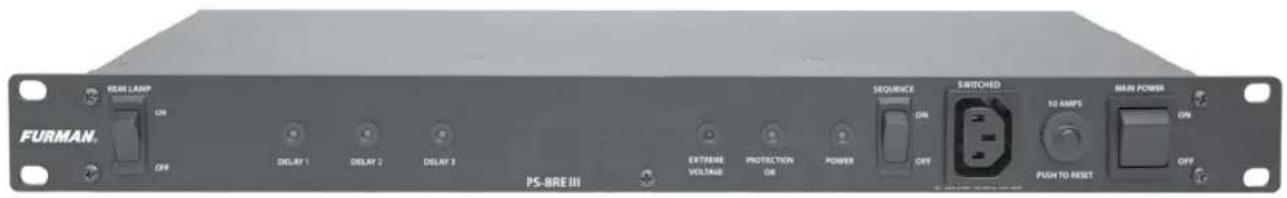

Conditionneur d'énergie / séquenceur
Merci et félicitations pour l'achat de votre PS-8RE III Furman, Protecteur de surtension / Séquenceur d'énergie doté de la technologie exclusive SMP+ de Furman. Aucun autre Protecteur de surtension / Séquenceur d'énergie de 10 Ampères n'offre une meilleure combinaison de qualité et de performance. Furman a conçu le PS-8RE III comme un produit au fonctionnement fiable pendant de nombreuses années. Veuillez prendre le temps de lire ce manuel pour en apprendre davantage sur les nombreuses caractéristiques et tous les avantages que présente le PS-8RE III.
Instructions de sécurité importantes
-
Veuillez lire et suivre toutes les instructions.
-
Veuillez conserver ces instructions.
-
Veuillez tenir compte de tous les avertissements.
-
AVERTISSEMENT: Cet appareil est conçu pour une utilisation en intérieur. Ne pas utiliser cet appareil dans ou près de l'eau. Pour réduire le risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ni à l'humidité.
-
ATTENTION : Pour réduire les risques de choc, veuillez débrancher le PS-8RE III du secteur avant l'entretien de tout équipement qui lui est connecté.
-
Nettoyer avec un chiffon sec exclusivement.
-
ATTENTION : Ne pas installer près de sources de chaleur telles que les radiateurs, les registres de chaleur, les poêles ou tout autre appareil pouvant générer une chaleur extrême.
-
Protégez les cordons d'alimentation afin qu'ils ne soient pas piétinés ou pincés, en particulier au niveau des fiches et des prises.
-
Veuillez utiliser uniquement des accessoires spécifiés par le fabricant.
-
Confiez toute réparation à du personnel qualifié Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit ou ne fonctionne plus.
-
AVERTISSEMENT : Ne pas utiliser le cordon d'alimentation comme coupure d'alimentation principale. L'appareil est conçu pour une alimentation en CA séquencé.
- Ne pas contourner le dispositif de sécurité de la fiche Schuko. Une fiche Schuko dispose de deux broches et d'une prise de terre ou réceptacle. Si la fiche Schuko ne s'adapte pas à votre prise, veuillez consulter un électricien pour obtenir de l'aide.
- Cet appareil est fourni avec une prise Schuko IEC-C13 à CEE-7/7. Tout éventuel cordon de remplacement doit se conformer aux classements minimaux du cordon d'origine fourni avec cet appareil et être certifié HAR pour une utilisation dans le pays dans lequel l'unité est utilisée.
- AVERTISSEMENT :Cet appareil doit être connecté à une prise secteur dotée d'une protection de terre.
Caractéristiques
Les prises de courant séquentielles permettent aux importants systèmes A/V d'être allumés et éteints en toute sécurité par une simple pression sur un seul interrupteur
La Protection contre les surtensions SMP, Technologie Furman de Protection Multi-niveaux contre les surtensions (SMP) permet de prévenir les temps d'arrêt des équipements par la surveillance et d'intervenir rapidement en cas de tension de ligne extrême.
Filtrage LiFT - Utilise un filtre passe-bas finement ajusté pour réduire le bruit différentiel de CA. LiFT est remarquable par sa capacité à filtrer linéairement le bruit de CA de telle sorte que la courbe d'atténuation est constante sur une large bande passante.
L'interface existant de contrôle à distance avec un connecteur de type Phoenix permet la commande à distance et la compatibilité avec les équipements existants Furman.
Connecteur d'éclairage BNC du panneau arrière pour lampes à col de cygne
Les indicateurs DEL multicolores indiquent l'état du système en un clin d'oeil.
9 Prises IEC-C13 ; 1 à l'avant / 8 sur le panneau arrière
2,5 m. de cordon d'alimentation - IEC-C13 à CEE-7/7,
Lourdes charges des prises séquentielles
L'équipement AV est extrêmement vulnérable et susceptible d'être endommagé lors des premières millisecondes qui suivent sa mise sous tension ou hors tension.
Lorsque les amplificateurs audio sont allumés, un important courant d'appel se produit lorsque les gros condensateurs d'alimentation sont en charge. Cet appel peut être de l'ordre de plusieurs centaines d'ampères pour un certain nombre de cycles de CA. Si plus d'un amplificateur est connecté à un circuit de dérivation unique, le courant d'appel est multiplié et peut provoquer le déclenchement du disjoncteur ou l'affaissement de la tension de la ligne. En outre, si l'amplificateur est sous tension avant ou en même temps que l'équipement de traitement du signal, le résultat peut être un "pop" du haut-parleur tant redouté. Ce bruit bien trop familier se produit lorsque les transitoires provenant de l'équipement de traitement du signal arrivent de de façon incontrôlée aux entrées de l'amplificateur de puissance. L'amplificateur amplifie ce signal et transmet le "pop"transitoire aux haut-parleurs. Le résultat peut être catastrophique pour les deux haut-parleurs et l'amplificateur.
La mise hors tension du dispositif A/V est tout aussi périlleuse. Contrairement à d'autres appareils A/V, les gros condensateurs rencontrés dans les amplificateurs stockeront leur charge. Cela signifie que si les dispositifs de traitement du signal et les amplificateurs sont éteints simultanément, les amplificateurs sont toujours opérationnels puisque l'équipement de traitement du signal est éteint. Tout comme pour le démarrage, la phase de mise hors tension peut amener l'équipement à émettre des transitoires qui sont amplifiés par l'amplificateur, puis transmis aux haut-parleurs et "pop" !
Le séquençage d'alimentation secteur répond à ces problèmes en mettant votre équipement sous tension par étapes. L'appareil de traitement du signal est d'abord mis sous tension et doit se stabiliser avant que les amplificateurs soient allumés.
Il se peut que l'équipement qui traite le signal de la première étape émette encore un bruit transitoire lors de la mise sous tension, mais comme les amplificateurs ne sont pas encore sous tension, le signal transitoire passe sans incident. Le séquençage de l'alimentation entraîne l'activation par étapes def, ce qui prévient les déclenchements intempestifs du disjoncteur et les dommages matériels liés à des coupures de ligne et des baisses de tension. Cela signifie queles courants d'appel sontdécalés dans le temps, plutôt que de se produire simultanément. Cela peut également être avantageux pour l'équipement en amont si le séquenceur complète un autre type de gestion de l'alimentation comme un onduleur ou un régulateur de tension.
Le PS-8RE III de Furman apporte trois étapes de délais. Si trois étapes de séquençage de l'alimentation ne sont pas suffisantes pour votre besoin, vous pouvez relier ensemble plusieurs séquenceurs PS-8RE III. Pour de meilleurs résultats, nous recommandons que vos amplificateurs de puissance reçoivent toujours du courant en dernier. Branchez les amplificateurs en TEMPO 3, ou séparez-les en deux groupes et branchez un groupe sur DELAY 2, et l'autre sur DELAY 3. L'équipement de faible niveau alimentant les amplis, tels que les mélangeurs et les processeurs de signaux, doivent se connecter sur DELAY 1 de telle sorte qu'ils s'allument et se stabilisent en premier.
Le délai d'allumage entre les intervalles est préréglé en usine à 5 secondes par étape. Ce délai peut être augmenté ou diminué en ajustant le potentiomètre du panneau arrière (voir "Réglage des intervalles" pour plus de détails).
En cas de panne de courant, tout le matériel branché sur le PS-8RE III est simultanément éteint. Lorsque le courant est rétabli, le comportement de la PS-8RE III dépendra des paramètres de commutation et de la façon dont l'appareil a été configuré :
- Si le PS-8RE III a été configuré en mode continu et que le commutateur de séquence est en position ON, les groupes d'alimentation différée s'allumeront en séquençage normal différé lorsque le courant sera rétabli.
- Si le PS-8RE III a été configuré en mode instantané, les prises différées resteront éteintes jusqu'à ce qu'elles soient activées par l'utilisateur final.
SMP+ (Série Multi-Niveaux Protection Plus)
La protection contre les surtensions SMP+ de Furman permet pratiquement d'éliminer les appels de service. Les circuits de suppression de surtension traditionnels "se sacrifient" lorsqu'ils sont exposés à de multiples pointes de tension transitoires, nécessitant le démontage de votre système, et la réparation de votre parasurtenseur. Avec SMP + de Furman, les tensions transitoires nocives sont absorbées en toute sécurité, arrêtées et dissipées.
Le SMP+ de Furman présente une fixation de tension inégalée qui lui est unique. Alors que les autres modèles offrent des fixations de tension qui sont bien supérieures à 660 Vpeak, le SMP+ fixe à 376 Vpeak, (266 V CA RMS). Ce niveau de protection sans précédent est UNIQUEMENT possible avec la technologie SMP+ de Furman. Le système rodé de circuit de surtension Furman offre une protection contre toutes les connexions accidentelles trop fréquentes à 408 ou 440 V CA en déconnectant rapidement les charges de l'alimentation entrante jusqu'à ce que la surtension soit rectifiée.
LiFT (Technologie de filtrage linéaire)
Les filtres-conditionneurs de CA traditionnels ont été conçus pour des conditions de laboratoire irréalistes. Les technologies antérieures, qu'il s'agisse de filtres à pôles multiples ou en mode série classique, pourraient effectivement nuire à la performance audio et vidéo plus qu'y aider. Cela est dû à la pointe de résonance de leurs conceptions archaïques et non-linéaires. Dans certaines conditions, ces technologies peuvent en fait ajouter plus de 10 dB de bruit à la ligne de CA entrant !
Pire encore, la perte de données numériques, le besoin de redémarrer les pré-configurations numériques, ou la destruction de convertisseurs numériques sont souvent dûs aux pointes de tension excessives et au bruit de CA qui contaminent la base de l'équipement. Le SMP + de Furman avec LiFT prend une autre approche, assurant une performance optimale par filtrage linéaire et sans fuite dans la terre.

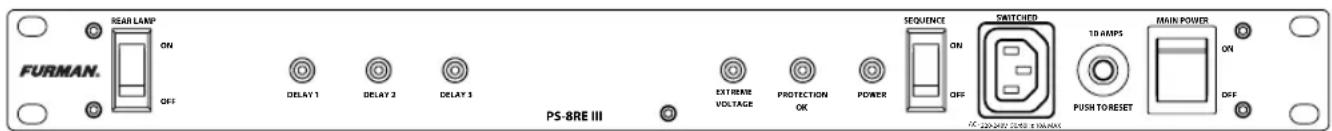

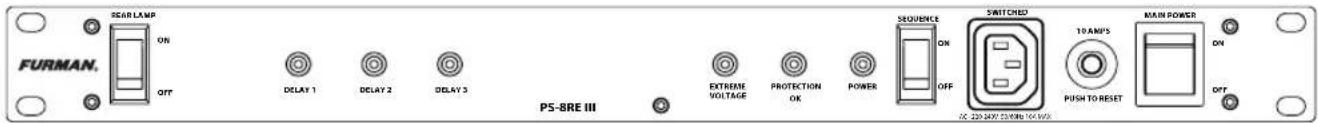

Caractéristiques du panneau avant
Voyants DELAY 1, 2, et 3
Les voyants DELAY 1, 2, et 3 montrent toujours l'état en cours des prises de courant DELAY 1, 2, et 3 correspondantes. Dans tous les cas, si l'indicateur est allumé, la prise est activée. Si le voyant est éteint, la prise est éteinte.
Indicateur EVS
La DEL EXTREME TENSION (EVS) indique l'état du système de détection d'EVS. Cette DEL est normalement éteinte, mais s'allume en rouge lorsqu'une erreur EVS s'est produite. Si le PS-8RE III rencontre une tension de ligne supérieure au seuil d'EVS (275 V CA) le SMP coupe l'alimentation des prises sur le panneau arrière et la DEL EVS est activée. La DEL EVS s'éteint et le courant est rétabli lorsque la tension de la ligne revient à des conditions normales.
Voyant PROTECTION OK :
Bien que le filtre SMP + de Furman assure une protection contre les pointes de tension et les surtensions transitoires, la nature peut parfois produire des forces électriques qui vont au-delà des capacités de n'importe quel dispositif à absorber la suppression de surtensions sans subir certains dommages. Dans les rares cas où cela se produit, l'indicateur DEL vert "PROTECTION OK" situé sur le panneau avant sera soit faible ou complètement éteint. Si cela se produit, la capacité de protection contre les surtensions du PS-8RE III a été compromise et l'unité doit être retournée à Furman Sound, ou à un centre de service agréé de Furman pour réparation.
Voyant d'alimentation
Le voyant POWER est allumé à chaque fois que le PS-8RE III est alimenté en courant.
Cet interrupteur permet le séquençage de l'alimentation du PS-8RE III. Ce n'est PAS l'interrupteur d'alimentation On / Off.
Prise électrique du panneau avant
IEC-C 13 commuté, 10A maximum.
Disjoncteur thermique
La capacité actuelle globale du PS-8RE III est de 10 ampères. Il s'agit du courant en régime établi, repris par tous les appareils branchés sur ses neuf prises de courant. Si le niveau de courant en régime établi combiné dépasse 10 ampères, le disjoncteur peut se déclencher, couper l'alimentation de votre équipement connecté. Si cela se produit, vous devez réduire la charge en débranchant un ou plusieurs appareils du PS-8RE III.
Ensuite, appuyez sur le bouton du panneau avant du disjoncteur pour le réinitialiser. Bien que 10 ampères soient une limite absolue, la capacité de séquençage de l'alimentation du PS-8RE III vous permettra d'utiliser la quasi-totalité des 10 ampères, le risque de déclenchement du disjoncteur étant fortement réduit par le séquençage des charges, permettant ainsi à chaque étape de fixer sa consommation de courant en régime établi avant la mise sous tension de l'étape suivante.
Interrupteur d'alimentation principale On / Off :
Interrupteur On/Off d'alimentation principale du PS-8RE III avec voyant DEL sur le panneau avant. Voyant sur le panneau arrière pour le bloc des prises commutées.

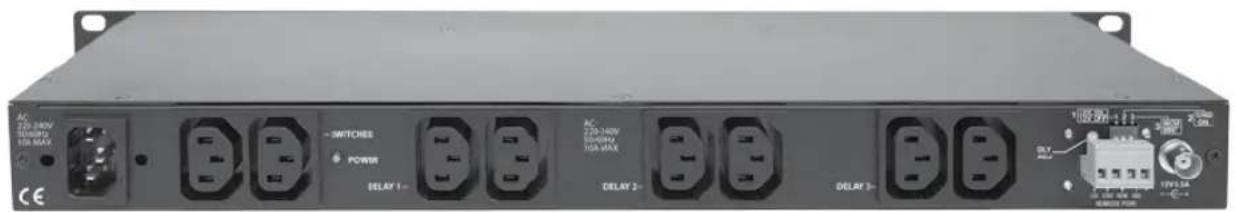

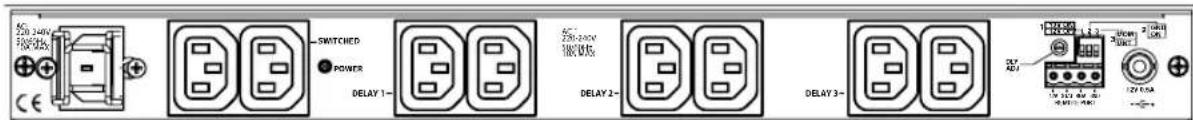

Caractéristiques du Panneau arrière
Cordon de raccordement pour alimentation de 2,5 m inclus.
Bloc Prises commutées
Avec voyant DEL pour le bloc de prises commutées.
Blocs de prises séquencées DELAY 1, 2 et 3 :
Séquençage permettant l'Activation de l'interrupteur On/Off sur le panneau avant

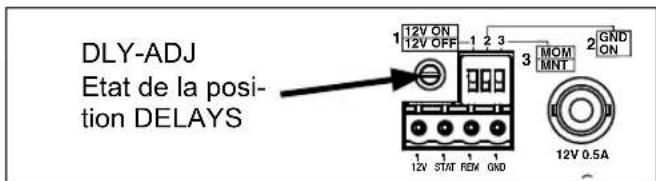

Réglage du délai
L'intervalle de temps, qui est le temps entre l'allumage/ la mise hors tension des prises d'intervalles consécutives 1 et 2, ou 2 et 3, est réglé en usine à 5 secondes environ. Il est possible d'allonger ou de raccourcir l'intervalle de temps en changeant la position du potentiomètre d'ajustement ADJ-DLY situé sur le côté droit du panneau arrière.
La procédure de réglage du délai est simple et nécessite un petit tournevis standard. Le DLY ADJ (Ajustement du retard) est un potentiomètre d'ajustement qui se trouve à l'arrière du PS-8RE III au-dessus de l'ancienne interface et à gauche des commutateurs DIP. Repérez l'emplacement rectangulaire au centre du potentiomètre et utilisez un tournevis pour régler le potentiomètre d'ajustement au délai que vous souhaitez.
Le délai minimum (1/2 seconde) est atteint lorsque le potentiomètre est réglé dans le sens complètement inverse à celui des aiguilles d'une montre. Le délai maximum (\~ 10 secondes) est atteint lorsque le potentiomètre est réglé dans le sens complet de celui des aiguilles d'une montre.
| 12 h 5 secondes | |
| CW complet 10 seconds | |
Fig. A


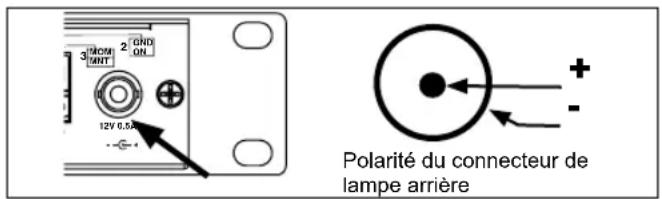

3 DORM ON 2 GND ON 12V 0.5Ω Polarité du connecteur de lampe arrièreDouille de lampe arrière
Le PS-8RE III dispose d'une prise BNC à l'arrière de son rack agréée pour toute lampe à col de cygne de 12 VCC ou 12 V CA jusqu'à ½ Ampère (comme les GN-DEL ou GN-I de Furman).
Faites simplement glisser le connecteur BNC sur la prise et tournez vers la droite jusqu'à ce que les deux connecteurs s'enclenchent en position verrouillée. La lampe à l'arrière du rack peut être allumée ou éteinte avec l'interrupteur de la lampe à l'arrière qui se trouve sur le côté extrême gauche du panneau de devant.
Veuillez noter que la douille de lampe arrière est alimentée par 12 Volts DC et est donc polarisée. Le connecteur de la lampe est polarisé centre positif (Figure A). Si vous utilisez une lampe polarisée, veuillez vous assurer que la lampe est polarisée centre positif. La plupart des lampes DEL et à incandescence sont de polarité indépendante.
INTERFACE DISTANTE
Le PS-8RE III dispose d'une interface distante qui peut être utilisée pour contrôler le PS-8RE III à distance en utilisant des interrupteurs muraux Furman RS-1 (en continu) ou RS-2 (en instantané). Dans la configuration la plus basique et la plus simple de l'unité, seuls deux fils et un interrupteur sont nécessaires pour lancer une séquence à distance ON ou OFF. Le commutateur peut être un type de contact soit instantané, soit continu. Si un troisième et un quatrième fil sont disponibles, une DEL "Statut Lumière" peut être installée à l'emplacement de commutation distant pour indiquer le statut du PS-8RE III. Les broches de l'interface distante sont décrites comme suit :
| 1 2 3 4 12V STAT REM GND REMOTE PORT | ||
| INTERFACE DISTANTE | ||
| BROCHE Étiquette DESCRIPTION | ||
| 1 12 V 12V CC @ 12mA SORTIE STANDARD | ||
| 2 STAT Sortie pour fournir ur état externe de la DEL | ||
| 3 REM Entrée pour contrôler le séquenceur à distance | ||
| 4 Masse Masse ( alimentation com- mune 12VCC) |
BROCHE 1 +12VCC (Source de tension 12VCC))
La broche du terminal +12 VCC est une source de tension à usage général de 12VCC liée à la broche de la masse (n°4). Il permet à l'utilisateur de contrôler le fonctionnement du séquenceur.
en mode "Standard" en réinjectant le signal +12VCC vers l'entrée du terminal REM, ce qui correspond à la broche n°3 sur le même connecteur.
STATUT BROCHE 2 (sortie)
Le terminal STAT (statut) est une sortie qui peut être utilisée pour activer une DEL qui indique le statut de la PS-8RE III. Si le terminal STAT est élevé, les prises de temporisation du PS-8RE III sont soit allumées, soit en cours d'allumage séquencé. Si le terminal STAT est faible, les prises de temporisation PS-8RE III sont éteintes. Pour utiliser la sortie du terminal STAT il suffit de connecter une DEL entre la STAT et la masse avec la cathode (côté plat) de la DEL orientée vers la broche de la masse (broche n°4). Ne pas utiliser un courant de résistance de limitation de série. Si le voyant de la DEL ne s'allume pas lorsque l'interrupteur à distance est activé, vérifiez la polarité de la DEL et inversez les fils si nécessaire.
- Si le voyant DEL est éteint, les sorties DELAY sont éteintes
- Si le voyant DEL est sur ON, les sorties DELAY sont allumées
- Si le voyant clignote, les sorties DELAY 1,2 ou 3 sont en phase de transition, soit de ON à OFF ou de OFF à ON
BROCHE 3 DISTANTE (entrée)
Le terminal REM (distant) permet aux périphériques connectés à distance de séquencer le PS-8RE III sur ON ou OFF. Le terminal REM a été conçu pour fonctionner avec des tensions de 5 à 30VCC. Un filtrage a été ajouté à cette entrée pour éviter des déclenchements intempestifs. Le comportement du PS-8RE III est contrôlé par la combinaison du signal présenté à l'entrée du terminal REM et l'agencement des commutateurs DIP du panneau arrière. Veuillez consulter la section Commutateur DIP pour plus de détails.
BROCHE 4 MASSE (Interface distante commune)
La broche du terminal GND (masse) sert de point de référence au sol pour toutes les autres broches de l'interface à distance. La masse peut également être réinjectée dans la broche REM (Broche n°3) pour activer la séquence lorsque le PS-8RE III a été configuré mode GND activé. Veuillez noter que le terminal GND de l'interface à distance n'est pas le même que la masse du châssis.
en


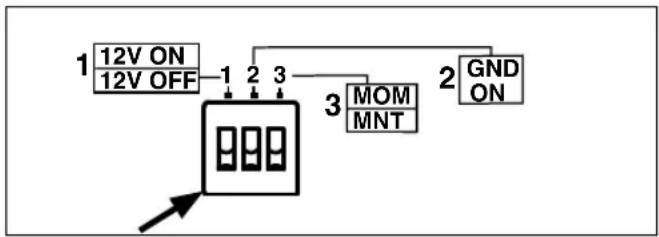

12V STAT REM GND REMOTE PORTCommutateur DIP
Un commutateur DIP à trois positions sur le panneau arrière est utilisé pour déterminer le mode de séquence (+12 V ON, 12 V OFF, Masse, Instantané/ continu) qui définit la façon dont le PS-8RE III va réagir au signal présenté à son entrée REM. Le tableau ci-dessous résume le comportement qui est décrit plus en détail ci-dessous. Veuillez noter que la position du commutateur DIP 2 prévaut sur le réglage de l'interrupteur DIP 1 et le commutateur DIP 3 prévaut sur les commutateurs 1 et 2.
| 1 2 3 DIF | 1+12V ALLUME ETEINT | DIP 2MASSE ALLUMEE ETEINT | DIP 3INSTANTANE/ENCONTINU ETEINT | MODE | Remarque : L'interrupteur de séquençage ON/OFF du panneau avant est prioritaire. Le commulateur de séquençage doit être en position ON pour que les prises de séquençage soient activées. |
| ALLUME ETEINT | ALLUME ETEINT | ETEINT +12V ETEINT | SEQUENCE LE PS-8 | RE III SUR ON QUAND REM = CIRCUIT OUVERT SEQUENCE LE PS-8RE III SUR OFF QUAND REM = 12VDC Paramètres d'usine par défaut | |
| ALLUME ETEINT | ETEINT +12V ALLUME | SEQUENCE LE PS-8RE III SUR ON QUAND | REM = 12VDC Séquence le PS-8RE III sur OFF lorsque REM = circuit ouvert | ||
| ETEINT | ALLUME | ETEINT | MASSE ALLUMEE | SEQUENCE LE PS-8RE III SUR ON quand REM est connecté à la borne masse.Séquence le PS-8RE III sur OFF lorsque REM = circuit ouvert | |
| ON ALLUME ALLUME | ETEINT MASSE | ALLUMEE | |||
| ETEINT ETEINT | ALLUME Instantané | Séquence le PS-8RE III de ON à OFF ou de OFF à ON chaque fois que +12 V sont appliqués à l'entrée REM | |||
| ALLUME ETEINT | ALLUME Instantané | ||||
| ETEINT ALLUME | ALLUME Instantané | ||||
| ALLUME ALLUME | ALLUME | Instantané | |||
Position du Commutateur DIP n°1 (la valeur d'usine par défaut est OFF)
Le commutateur DIP en position 1 définit comment le PS-8RE III se comporte lorsque +12 VCC sont appliqués à la broche REM de l'interface à distance. Si ce commutateur est en position ON, le PS-8RE III séquencera sur ON lorsque +12 V seront appliqués à l'entrée REM. Si ce commutateur est en position OFF (12 V OFF) le PS-8RE III séquencera sur OFF lorsque +12 V seront appliqués à l'entrée REM. Les commutateurs DIP 2 et 3 doivent être en position OFF (en mode continu).
Position du commutateur DIP n°2 (la valeur d'usine par défaut est OFF)
La position 2 du Commutateur DIP détermine comment le PS-8RE III se comporte lorsque la masse est appliquée à la broche REM sur l'interface à distance. Si ce commutateur est en position ON, le PS-8RE III séquencera sur ON lorsque la masse sera appliquée à l'entrée REM. Si ce commutateur est en position OFF, le PS-8RE III suivra le comportement défini par le commutateur DIP n°1. Le commutateur DIP 3 doit être en position OFF (en mode continu).
Position commutateur DIP n°3 (le paramètre d'usine par défaut est OFF).
Le commutateur DIP en position 3 détermine la préférence de commutation pour les commutateurs et les appareils qui sont connectés à la broche REM sur l'interface distante. Si l'interrupteur est en position ON, le PS-8RE III fonctionnera en mode instantané. Si cet interrupteur est en position OFF, le produit fonctionnera en mode continu.
Les commutateurs en continu, par exemple les commutateurs à bascule ou les commutateurs de verrouillage à bouton-poussoir ON / OFF gardent leur position de contact jusqu'à ce qu'ils soient actionnés une deuxième fois. Ainsi, un commutateur qui est fermé restera fermé jusqu'à ce que la position du commutateur change. Les commutateurs instantanés, par exemple les commutateurs de non-verrouillage à bouton-poussoir (y compris le Furman RS-2) sont des dispositifs de contact instantané qui maintiennent leur position de contact (ouverte ou fermée) aussi longtemps que le commutateur est maintenu dans une position donnée. Lorsque le déclencheur est relâché, le commutateur revient à sa position normale.
Toute sorte de commutateur peut être utilisée pour activer la commande à distance du PS-8RE III. Les commutateurs en continu sont généralement plus pratiques lorsqu'il y a un seul emplacement de commutateur distant utilisé pour contrôler le PS-8RE III. Lorsque plus d'un emplacement de commutateur est requis, les commutateurs instantanés fonctionnant en parallèle permettent au PS-8RE III d'être allumé et éteint en séquence depuis de multiples endroits.
Connexion de plusieurs unités de PS-8RE III les unes aux autres
Plusieurs unités de PS-8RE III peuvent être reliées entre elles (via leur interface distante) pour contrôler d'importants systèmes AV. Il existe deux méthodes de connexion de base pour le PS-8RE III ; en série et en parallèle. La méthode de connexion que vous utilisez peut être en série, en parallèle, ou une combinaison de celles-ci, et dépendra des exigences de votre installation spécifique.
PS-8RE III en mode série
La connexion en série est normalement utilisée lorsque plus de trois étapes de séquençage sont nécessaires. La combinaison d'unités PS-8RE III en série nécessite une bobine de 240 V CA de relais externe SPST pour déclencher les unités secondaires (en aval). Lors de la connexion des unités PS-8RE III en série, la bobine du relais est branchée sur l'une des prises DELAY 3 sur l'unité principale (en amont).
PS-8RE III en mode parallèle
Le mode parallèle peut être utilisé pour activer des charges supérieures à 10 ampères en répartissant les charges sur une ou plusieurs unités de PS-8RE III. Lorsqu'elles sont connectées en parallèle (voir Figures B et C) toutes les unités de PS-8RE III connectées activeront leur DELAY 1 simultanément. Les temps d'activation des étapes 2 et 3 du DELAY dépendront du réglage du délais de chaque unité. Si les unités de PS-8RE III fonctionnent en parallèle pour augmenter la capacité de charge, chaque appareil doit être connecté à un circuit de CA indépendant évalué à 10 ampères ou plus. En cas de doute, veuillez consulter un électricien qualifié pour vérifier que votre installation peut supporter les courants de charge nécessaires à votre installation.
Connector plusieurs unités de PS-8RE III en parallèle
Mode parallèle en continu :
Pour contrôler plusieurs unités de PS-8REIII avec un seul commutateur distant, connectez les terminaux REM, +12 V et masse de toutes les unités en parallèle (Figure B). Assurez-vous que le DIP n°3 est éteint et que les positions des DIP n°1 et DIP n°2 sur toutes les unités connectées sont dans la même position. Connectez un seul commutateur en continu (tel que le Furman RS-1) au PS-8RE III le plus proche.

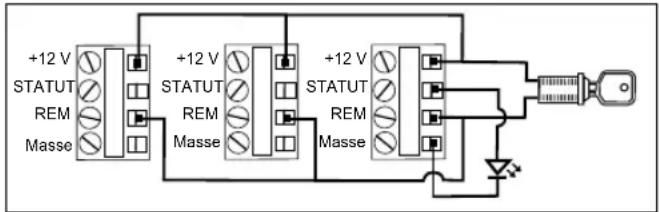

Mode parallèle instantané
Pour contrôler plusieurs unités de PS-8REIII avec plu-sieurs commutateurs, utilisez le mode instantané (DIP n°3 ON), connectez les terminaux REM et +12 V de toutes les unités en parallèle (Figure C) et connectez un ou plusieurs commutateurs de contact instantanés en parallèle avec les terminaux REM et +12 V. Toutes les unités connectées changent d'état (de ON à OFF, ou OFF à ON) chaque fois que l'un des commutateurs est activé.
Conseil utile : des ouvertures du disjoncteur ou une intervention sur le panneau non autorisée peuvent provoquer une perte de synchronisation d'unités qui fonctionnent en mode instantané. Pour rétablir la synchronisation, appuyez et maintenez la pression sur l'interrupteur distant (Figure C) pendant plus de 4 secondes. Cela
forcera toutes les unités reliées à l'état OFF. Les unités reliées peuvent également être re-synchronisées en effectuant un cycle de courant alternatif à toutes les unités connectées.

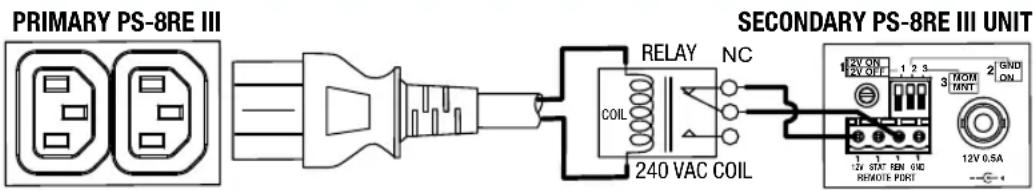

Connector plusieurs unités de PS-8RE III en série
Mode Série en continu
Pour utiliser plusieurs unités PS-8RE III en série à l'aide d'un interrupteur distant unique, connectez un commutateur de contact en continu entre le REM et +12 V sur l'unité principale et connectez un relais de bobine 240V CA (TE P/N 1649341-2) entre la sortie DELAY 3 sur l'unité principale et les broches REM et +12V sur l'unité secondaire. Continuez à connecter les unités de PS-8RE III en suivant ce même modèle jusqu'à ce que toutes les unités soient connectées.
Lorsque l'unité principale se séquence sur ON, le relais s'activera dès que la sortie DELAY 3 sur l'unité principale est activée. Cela entraînera le début du séquençage de l'unité secondaire.
- En mode série, les sorties DELAY 3 de l'unité principale et les sorties DELAY 1 sorties de l'unité secondaire s'activeront simultanément.
- Lors de l'arrêt du séquençage des unités connectées en série, les unités secondaires commenceront à cesser leur séquençage dès que les prises DELAY 3 sur l'unité principale s'éteindront. Cela signifie que les deux unités, principale et secondaire, cesseront leur séquençage en même temps. En d'autres termes, les séquençages ON et OFF ne sont pas équivalents. Si votre installation nécessite un séquençage symétrique, veuillez contacter le support client Furman pour d'autres options de ce produit.
Dépannage
Le PS-8RE III ne montre aucun signe de vie - ni allumage, ni activité
• Assurez-vous que l'appareil reçoit une alimentation de 220 - 240 V CA
- Assurez-vous que le disjoncteur du panneau avant est enfoncé
La lampe d'alimentation du PS-8REIII est allumée, mais l'unité ne se séquence pas sequence
- Vérifiez que le commutateur de séquençage est en position ON
- Vérifiez que les signaux présents sur l'interface distante permettent le séquençage
- En cas de doute, reconfigurez le PS-8REIII selon les paramètres d'usine par défaut et testez à nouveau
Produits compatibles Furman
La lampe d'alimentation du PS-8REIII est allumée, mais la DEL PROTECTION OK est faible ou éteinte
- Le circuit de protection de surtension a été endommagé ; le retour de l'unité au centre de réparation agréé de Furman pour entretien du PS-8REIII fonctionne, mais déclenche le disjoncteur
• Vérifiez les charges sur toutes les prises, les réduire si nécessaire
- Vérifiez les charges sur le circuit de dérivation, les réduire si nécessaire
DEL GN-DEL Lampe à col de cygne
GN-I - Lampe à col de cygne incandescente
CARACTÉRISTIQUES DU PS-8RE III
Puissance maximale de CA :
- 10 ampères, 220 - 240 V CA @ 50 - 60 Hz (disjoncteur thermique)
Cordon CA :
- 1 mm2 x 3, 2,5 m de longueur, prise Schuko IEC-C13 (femelle) à CEE-7/7.
Entrée CA :
- IEC-C14 (Mâle) avec clip de fixation du fil métallique Prises CA :
- Dispositif de branchement (panneau avant) 1 prise IEC C-13 commutée
- Prises panneau arrière : 2 prises IEC C-13 commutées (1 duplex),
- 6 EIC C-13 séquencées (3 duplex, chacun étant commandé par un relais individuel)
Protection CA contre les surtensions :
- Mode de protection des pointes : entre phase et neutre, zéro fuite au sol
- Tension de blocage des pointes : pic de 376VCA @ 6000 Volts / 3000 Ampères
- Temps de réponse : 1 nanoseconde
- Surtention maximale : 6500 ampères
- Protection contre les surtensions de CA : EVS, 275VCA + /-5VCA
- Modes de réinitialisation de surtension de CA : Auto
Filtrage CA :
• LiFT
- Atténuation du bruit : 10dB @ 10kHz, 40dB @ 100KHz, 50dB @ 500KHz
Amplitude de température de fonctionnement :
• 5°C (40F) à 40°C (105F)
Amplitude d'humidité : < 90 % HR (humidité relative)
Interface utilisateur :
- Interrupteur à bascule : panneau avant, alimentation (ON, OFF)
- Interrupteur à bascule : panneau avant, séquence (ON, OFF)
- Interrupteur à bascule : panneau avant, lampe arrière (ON, OFF)
- Disjoncteur thermique : panneau avant, bouton-poussoir
- Voyants de diagnostic du panneau avant DELAY 1, DELAY 2, DELAY 3, Alimentation, EVS, et PROTECTION ACTIVEE
- Panneau arrière connecteur de Lampe BNC 12VCC / 12 Ampère
- Contrôle / État / Déclenchement (panneau arrière):
- Commutateurs DIP sur le panneau arrière : 12 V Mode On/Off, Mode Masse Activé, Instantané/ En continu
- Potentiomètre : panneau arrière, ajustement fin du délai d'étalonnage
- Terminal distant : +5-30 VCC en entrée, 12VCC (12mA) en sortie
- Terminal distant : Phoenix Type 4 - Connecteur de broches avec Borniers à vis : +12 V, STAT, REM, Masse (câblage de catégorie 2)
Taille : 44.33 mm x 482,6 mm x 165.1mm (HxLxP)
Masse : 3,03 kg
Consommation d'énergie (sans charge) : 10 Watts
Agence de sécurité : TUV
Les spécifications sont sujettes à changement sans préavis en raison des améliorations et des mises à jour du produit.
Furman garantit à l'acheteur original de ce produit pour une période de trois (3) ans à compter de la date d'achat, que l'unité doit être exempte de tout défaut de conception, de matériau ou de fabrication, et Furman s'engage à réparer ou à remplacer tout appareil défectueux. Garantie complète et informations disponibles sur la police d'assurance : www.furmansound.com
ATTENTION ! LIMITATION DE GARANTIE POUR LES ACHETEURS INTERNET
Les produits Furman achetés par le biais de l'Internet ne disposent d'une garantie de produit valide que si le produit a été acheté chez un revendeur Internet agréé Furman et que les numéros de série d'usine originaux sont intacts (ils ne doivent avoir été enlevés, modifiés ou remplacés d'aucune façon). L'achat à un distributeur Internet agréé Furman garantit que le produit était destiné à l'usage des consommateurs, a passé tous les contrôles de qualité et est sûr. L'achat par des sites d'enchères ou de revendeurs non agréés peut mener à l'achat de produits de récupération et/ou défectueux. En outre, les distributeurs Internet agréés Furman ont fait preuve d'une expertise suffisante pour assurer des installations conformes à la garantie. Pour obtenir une liste des revendeurs Internet agréés Furman veuillez consulter le site www.furmansound.com
FURMAN®
1800 S. McDowell Blvd.,
Petaluma, Californie 94954 Etats-Unis
www.furmansound.com
E-mail : info@furmansound.com
DIN-00032-A - FRENCH
