BEDIENUNGSANLEITUNG PS8RE III Furman

Sequenzierte Ausgänge ermöglichen das sichere Ein- und Ausschalten großer A/V-Systeme anhand eines einzigen Schalters SMP-Überspannungsschutz, Furman exklusive Series Multistage Protection-Technologie (SMP) verhindert Anlagenstillstand durch Überwachung und rechtzeitiger Reaktion auf extremen Spannungsbedingungen. LiFT Filtration - Verwendet einen fein abgestimmten

so dass der Dämpfungsverlauf über eine große Bandbreite kontinuierlich bleibt. Eine Schnittstelle der Art Remote-Legacy mit Phoenix- Stecker ermöglicht die Fernbedienung und die Kompatibilität mit älteren Furman-Geräten.

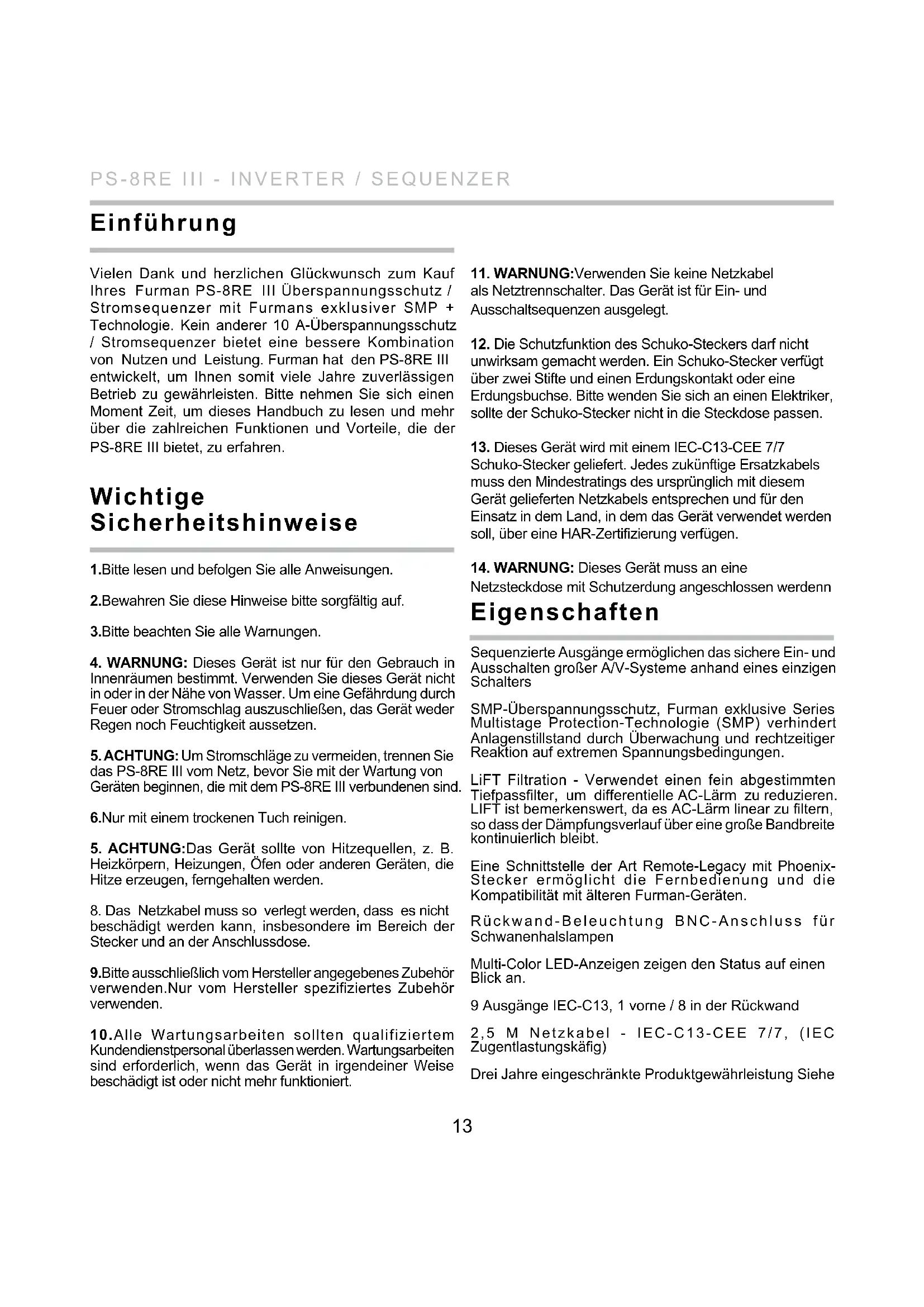

Drei Jahre eingeschränkte Produktgewährleistung Siehe Vielen Dank und herzlichen Glückwunsch zum Kauf

Stromsequenzer mit Furmans exklusiver SMP + Technologie. Kein anderer 10 A-Überspannungsschutz / Stromsequenzer bietet eine bessere Kombination

entwickelt, um Ihnen somit viele Jahre zuverlässigen Betrieb zu gewährleisten. Bitte nehmen Sie sich einen Moment Zeit, um dieses Handbuch zu lesen und mehr über die zahlreichen Funktionen und Vorteile, die der

1.Bitte lesen und befolgen Sie alle Anweisungen. 2.Bewahren Sie diese Hinweise bitte sorgfältig auf. 3.Bitte beachten Sie alle Warnungen.

4. WARNUNG: Dieses Gerät ist nur für den Gebrauch in

Innenräumen bestimmt. Verwenden Sie dieses Gerät nicht in oder in der Nähe von Wasser. Um eine Gefährdung durch Feuer oder Stromschlag auszuschließen, das Gerät weder Regen noch Feuchtigkeit aussetzen.

5. ACHTUNG: Um Stromschläge zu vermeiden, trennen Sie

6.Nur mit einem trockenen Tuch reinigen.

5. ACHTUNG:Das Gerät sollte von Hitzequellen, z. B.

Heizkörpern, Heizungen, Öfen oder anderen Geräten, die Hitze erzeugen, ferngehalten werden.

beschädigt werden kann, insbesondere im Bereich der Stecker und an der Anschlussdose. 9.Bitte ausschließlich vom Hersteller angegebenes Zubehör verwenden.Nur vom Hersteller spezifiziertes Zubehör verwenden. 10.Alle Wartungsarbeiten sollten qualifiziertem Kundendienstpersonal überlassen werden. Wartungsarbeiten sind erforderlich, wenn das Gerät in irgendeiner Weise beschädigt ist oder nicht mehr funktioniert.

11. WARNUNG:Verwenden Sie keine Netzkabel

als Netztrennschalter. Das Gerät ist für Ein- und Ausschaltsequenzen ausgelegt.

12. Die Schutzfunktion des Schuko-Steckers darf nicht

unwirksam gemacht werden. Ein Schuko-Stecker verfügt über zwei Stifte und einen Erdungskontakt oder eine Erdungsbuchse. Bitte wenden Sie sich an einen Elektriker, sollte der Schuko-Stecker nicht in die Steckdose passen.

Schuko-Stecker geliefert. Jedes zukünftige Ersatzkabels muss den Mindestratings des ursprünglich mit diesem Gerät gelieferten Netzkabels entsprechen und für den Einsatz in dem Land, in dem das Gerät verwendet werden

14. WARNUNG: Dieses Gerät muss an eine

Netzsteckdose mit Schutzerdung angeschlossen werdenn Einführung Wichtige Sicherheitshinweise Eigenschaften

In diesen ersten paar Millisekunden, nach der Ein- oder Ausschaltung des Stroms, sind AV-Geräte am anfälligsten für Schäden. Sobald der Audio-Verstärker eingeschaltet sind, tritt ein hoher Einschaltstrom auf, während die großen Kondensatoren in der Stromversorgung laden. Dieser Einschaltstrom kann in der Größenordnung von mehreren hundert Ampere liegen und für mehrere Netzperioden anhalten. Wenn mehr als ein Verstärker mit einer einzelnen Verzweigungsschaltung verbunden ist, wird der Einschaltstrom multipliziert und kann dies zur Auslösung des Schutzschalters oder zum Einbruch der Netzspannung führen. Des Weiteren, wenn der Verstärker entweder vor oder gleichzeitig mit dem Signalaufnehmer betrieben wird, kann dies zum gefürchteten "Poppen" des Lautsprechers führen. Dieses allzu vertraute Rauschen tritt auf, wenn Transienten von den Signalaufnehmern unkontrolliert zu den Eingängen des Endverstärkers

vorübergehende "Poppen" an die Lautsprecher weiter. Das Ergebnis kann sowohl für Lautsprecher als auch Verstärker katastrophal sein. Das Ausschalten von A/V ist genauso riskant. Im Gegensatz zu anderen A/V-Geräten, speichern die sich im Verstärker befindlichen großen Kondensatoren ihre Ladung. Dies bedeutet, dass die Verstärker noch in Betrieb sind, wenn Signalverarbeitungsgeräte und Verstärker gleichzeitig abgeschaltet werden, während die Signalverarbeitungsgeräte ausgeschaltet sind. Genau wie beim Einschalten, können Geräte durch das Herunterfahren möglicherweise Transiente emittieren, welche durch den Verstärker verstärkt werden und an die Lautsprechern übertragen werden und "Knallen"! Netz-Sequenzierung löst diese Probleme, indem Ihre Geräte in Etappen eingeschaltet werden. Der Signalaufnehmer wird als erstes hochgefahren und nachdem sich dieser stabilisiert hat, werden die Verstärker eingeschaltet. Die erste Stufe der Signalaufnehmer kann beim Einschalten noch Gangrauschen emittieren, da jedoch die Verstärker noch nicht einschalten sind, passiert das Übergangssignal ohne Zwischenfälle. Netz-Sequenzierung leitet die Aktivierung vonf Schwerlasten ein, wirkt der Fehlauslösung von Trennschaltern und Geräteschäden durch Leitungseinbrüche und partielle Stromausfälle vor. Dies bedeutet, dassEinschaltströme sindzeitlich versetzt und treten nicht gleichzeitig auf. Dies kann für vorgeschaltete Geräte von Vorteil sein, wenn der Sequenzer andere Energiespareinrichtungen, wie UPS oder Spannungsregler ergänzt.

Wenn drei Stufen der Netz-Sequenzierung für Ihre Anwendung

zusammenschließen. Für optimale Ergebnisse empfehlen wir, dass Sie Ihre Leistungsverstärkern zuletzt Strom erhalten. Schließen Sie die Verstärker an DELAY 3 an, oder teilen sie diese in zwei Gruppen auf und schließen Sie eine Gruppe an DELAY 2, und die andere an 3 DELAY an. Die low-level Geräte, wie Mixer und Signalprozessoren, sollten an DELAY 1 angeschlossen werden, so dass sie zuerst aktiviert und zu stabilisiert werden. Die Intervalle der Einschaltverzögerung sind werkseitig auf 5 Sekunden pro Stufe gesetzt. Diese Verzögerung kann anhand der Trimmpotentiometer-Einstellung auf der Rückwand erhöht oder verringert werden (siehe "Einstellen des Delay-Intervalls" für weitere Informationen).

eingesteckt Geräte gleichzeitig vom Strom getrennt. Wenn die Stromversorgung wiederhergestellt ist, hängt das Verhalten

wurde und sich der Sequenzschalter in der EIN-Position

normalen verzögerten Sequenz eingeschaltet, sobald die Stromversorgung wiederhergestellt ist.

bleiben die Verzögerungs-Ausgänge ausgeschaltet, bis diese vom Anwender aktiviert werden. Sequenziert Ausgänge SMP+ (Series Multi-Stage Protection Plus) Furman SMP + verfügt über eine einzigartige Klemmspannung. Während andere Ausführungen Klemmspannungen bieten, die deutlich über 660 Vpeak

RMS). Dieses noch nie dagewesene Schutzniveau ist NUR mit Furman SMP + Technologie erhältlich. Furman bewährte

die Lasten umgehend von der Stromspeisung getrennt werden, bis der Überspannungszustand korrigiert wurde. Mit dem Furman SMP + Überspannungsschutz gehören Service-Anrufe der Vergangenheit an. Herkömmliche Überspannungsschutzschaltungen "opfern" sich selbst, wenn sie mehrere Überspannungsspitzen ausgesetzt sind, wodurch die Demontage des Systems und Reparatur Ihres Überspannungsschutzes erforderlich wird. Mit dem Furman SMP werden schädigende Übergangsspannungen jedoch sicher aufgenommen, eingespannt und abgeführt. LiFT (Linear Filtering Technology) SEQUENCE

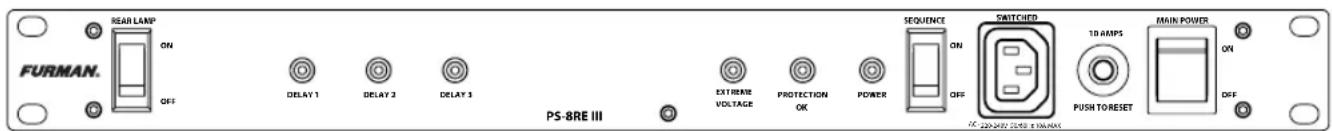

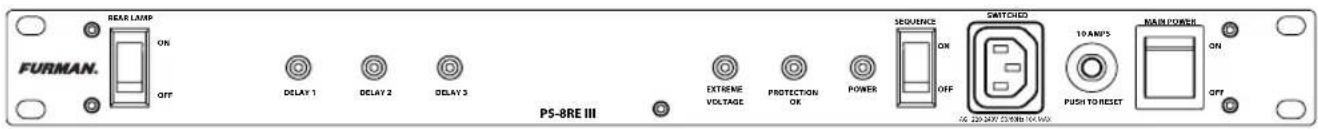

220-240V 50/60Hz 10A MAX Funktionen des vorderen Bedienfelds Stromanzeige Die POWER-Anzeige leuchtet immer, wenn Strom

Laborbedingungen konzipiert. Frühere Technologien, ob mehrpolige Filter oder herkömmlicher Serienbetrieb, könnten Audio- und Videoleistung tatsächlich oft mehr schaden als nutzen. Dies liegt an den resonanten Überhöhungen ihrer veralteten nicht-linearen Designs. Unter bestimmten Bedingungen könnte dieses Design tatsächlich mehr als 10 dB an Lärm an den Netzeingang weitergeben! Dazu kommt, dass es durch hohe Spannungsspitzen

Notwendigkeit eines Neustarts oder der Wiederherstellung der Werkseinstellungen oder beschädigte Digital-Wandler

verfügt über einen anderen Ansatz, um so durch lineare Filterung und Vermeidung von Ableitströmen ein optimales Betriebsverhalten zu gewährleisten. EIN / AUS-Schalter Rückwandleuchte SCHUTZ OK-Anzeige: Obwohl die Furman SMP + Filter Schutz vor Überspannungsspitzen und Druckanstiegen bieten, kann die Natur gelegentlich elektrische Kräfte erzeugen, die von Überspannungsschutzgeräten nicht absorbiert werden können, ohne dabei einen gewissen Umfang Schaden zu erleiden. In diesen äußerst seltenen Fällen, wird die

entweder abdunkeln oder komplett erlöschen.Wenn dies geschieht, wurde die Überspannungsschutzfähigkeit beeinträchtigt und das Gerät muss an Furman Sound oder ein durch Furman autorisiertes Servicezentrum zur Reparatur eingeschickt werden. DELAY 1, 2, und 3 Anzeigen Die DELAY 1, 2, und 3 Anzeigen zeigen immer den aktuellen Zustand der entsprechenden DELAY 1, 2, und 3 Steckdosen. Wenn die Anzeige auf EIN steht, ist der

EVS-Anzeige Die EXTREME SPANNUNG (EVS) LED zeigt den Zustand des EFD-Erkennungssystem an. Diese LED ist normalerweise ausgeschaltet, aber leuchtet rot, wenn ein EVS-Fehler aufgetreten ist. Wenn der PS-

an der Rückwand vom Strom nehmen und die EVS- LED aktivieren. Die EVS-LED erlischt und Strom wird wiederhergestellt, sobald die Netzspannung zu normalen Bedingungen zurückkehrt.

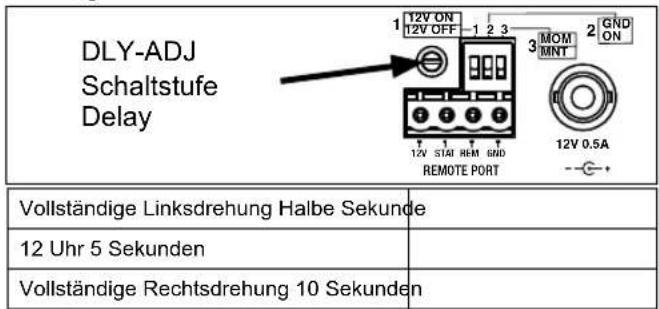

Delay-Einstellung Der Verzögerungsintervall, wobei es sich um die Zeit zwischen dem Ein- und Ausschalten von aufeinander folgenden Delay-Ausgängen 1 und 2 bzw. 2 und 3 handelt, liegt werkseitig bei ca. 5 Sekunden. Es ist möglich, die Verzögerung anhand der Positionierung des DLY-ADJ-Trimmpotentiometer, welcher sich auf der rechten Seite an der Rückwand befindet, den Verzögerungsintervall zu verlängern oder zu verkürzen. SEQUENCE

Funktionalitäten Rückwand Vollständige Linksdrehung Halbe Sekunde 12 Uhr 5 Sekunden Vollständige Rechtsdrehung 10 Sekunden DLY-ADJ Schaltstufe Delay Das Verfahren zur Verzögerungseinstellung ist einfach und erfordert einen kleinen Schraubenzieher. Die TGL ADJ(Verzögerungseinstellung) ist ein Trimmpotentiometer, der sich auf der Rückseite der

rechteckigen Schlitz in der Mitte des Trimmpotentiometer und stellen Sie den Trimpotentiometer mit einem Schraubenzieher auf die gewünschte Verzögerung. Die Mindestverzögerung (1/2 Sekunde) ist erreicht, wenn der Trimmpotentiometer ganz nach links gedreht wird. Die maximale Verzögerung (~ 10 Sekunden) wird erreicht, indem der Trimmpotentiometer ganz nach rechts gedreht wird. Ein/Aus-Sequenzschalter Dieser Schalter kontrolliert die Ausgangsspannungs-

AUS-Netzschalter. Anschlussdose Frontplatte

Thermoschutzschalter

10 Ampere. Dies bezieht sich auf den kombinierten stationären Strom der von allen Geräten aufgenommen wird, die an die neun Ausgänge angeschlossen sind. Sobald der stationäre Strom 10 Ampere überschreitet, kann dies zum Auslösen des Trennschalters führen, wodurch die Stromzufuhr zu allen angeschlossenen Geräten unterbrochen wird. Wenn dies der Fall ist, müssen Sie die Last reduzieren, indem Sie eines oder

Daraufhin betätigen Sie zum Zurücksetzen die Taste des Trennschalters auf der Frontplatte. Obwohl 10 A das absolute Limit darstellt, ermöglicht die

10 Ampere so gut wie möglich auszuschöpfen, da das Risiko der Auslösung des Trennschalters durch die Steuerung der Lasten stark reduziert wird, so dass jede Phase erst ihre stationäre Stromzufuhr erreicht, bevor die nächste Phase eingeschaltet wird. Hauptnetzschalter Ein/Aus:

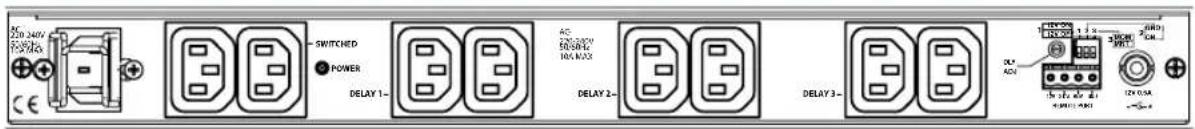

der Frontplatte. Rückwand-Indikator für die Switched- Anschlussreihe. AC-Eingang IEC-C14, Male mit Metall-Clip-Halter Zur Vernetzung einschließlich 2,5 m-Netzkabel. Switched-Anschlussreihe Mit Switched-Anschlussreihe LED-Anzeige. Delay 1, 2 und 3 Anschlussreihen sequenziert: Ein/Aus-Schalter auf der Frontplatte zur Aktivierung der Sequenzierung in "Legacy"-Betrieb verwenden kann, indem das

gesendet wird; dabei handelt sich um Pin #3 auf dem gleichen Stecker. PIN 2-STATUS (Ausgang) Der STAT (Status) ist ein Ausgangsanschluß, der verwendet werden kann, um eine LED zur

Ausgänge entweder an oder sind in den Prozess der EIN-Sequenzierung. Wenn der STAT-Terminal niedrig

STAT-Terminal-Ausgänge zu verwenden, schließen Sie einfach eine LED zwischen dem STAT und GND an,

des GND-Pins (Pin # 4) zeigen sollte. Verwenden Sie keine Strombegrenzungswiderstände. Wenn die LED nicht leuchtet, sobald der wenn der Remote-Schalter eingeschaltet ist, überprüfen Sie die Polarität der LED und ändern Sie gegebenenfalls die Ladungen.

• Wenn die LED AUS ist, sind die DELAY-Ausgänge AUS

• Wenn die LED AN ist, sind die DELAY-Ausgänge AN

Ausgänge 1,2 oder 3 entweder im Übergang von EIN auf AUS oder AUS auf EIN PIN 3 REMOTE (Eingang) Die REM (Remote)-Anschluss ermöglicht remote

AUS zu sequenzieren. Der REM-Terminal wurde

arbeiten. An diesem Eingang wurde ein Filter eingefügt, um Fehlauslösungen zu verhindern. Das Verhalten des

Terminal-Eingang gegebenen Signals und der Anordnung der DIP-Schalter auf der Rückwand gesteuert. Weitere

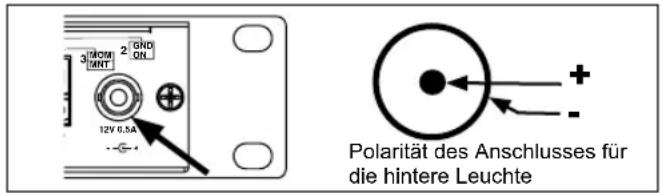

Fassung für hintere Leuchte

Ampere geeignet ist, (so wie die Furman GN-LED- oder GN-I). Polarität des Anschlusses für die hintere Leuchte DELAY 1AC˜220-240V50/60Hz10A MAX POWERDELAY 3REMOTE PORT12V STAT REM GND12V ON12V OFF GND MOM MNT DLYADJ 1 2 3 12V 0.5A

Sockel und drehen Sie Ihn im Uhrzeigersinn, bis die Stecker in die Verriegelungsposition einrasten. Der Lampe auf der Rückwand kann anhand des Rück- leuchten-Stromschalters EIN oder AUS geschaltet werden, welcher sich auf der linken Seite der Front- platte befindet. Beachten Sie, dass der hintere Lampensockel mit 12 Volt Gleichspannung betrieben wird und daher polarisiert ist. Der Lampenstecker ist center positiv polarisiert (Abbildung A). Wenn Sie eine polarisierte Lampe verwenden, stellen Sie bitte sicher, dass die Lampe center positiv polarisiert ist. Die meisten LED- und Glühlampen sind polaritätsunabhängig. PIN 1 +12 VDC (12 V DC Spannungsquelle))

Allzweckspannungsquelle relativ zum GND (# 4) Pin. Es ist vorgesehen, damit der Benutzer den Betrieb des Sequenzers im

Abb. A The Schnittstelle, die verwendet werden kann, um den PS-

(Dauerbetrieb) oder RS-2 (Kurzbetrieb) ferngesteuert zu

sind nur zwei Leitungen und ein Schalter erforderlich, um eine ferngesteuerte Ein oder AUS Sequenz zu initiieren. Bei dem Kontaktschalter kann es sich um entweder einem Kurz- oder Dauerbetrieb handeln. Wenn ein dritter & vierter Draht verfügbar sind, kann ein LED "Statuslicht" am Fernschalter installiert werden, um den Status

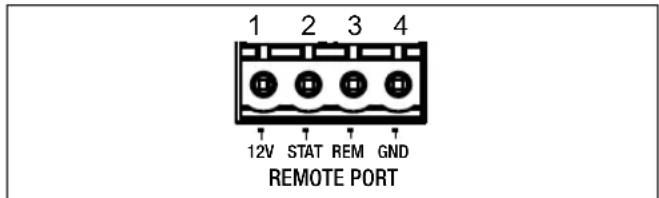

Remote-Schnittstelle Pin Label Beschreibung 1 12V 12VDC @ 12mA Mehrzweck- Ausgang 2 STAT Ausgang zur Ansteuerung einer externen Status-LED 3 REM Eingang zur Fernsteuerung des Sequenzers 4 GND Erder (12VDC gemeinsame Stromleitung) PIN 4 GND (gemeinsame Leitung Remote-Schnittstelle)Der GND (Erder) Terminal-Pin dient als Massebezugspunkt für alle anderen Pins auf der Remote-Schnittstelle. GND kann ebenso in den REM-Pin (Pin # 3) zugeführt werden, dass der GND-Terminal auf der Remote-Schnittstelle nicht der Gehäusemasse entspricht.12V ON12V OFF GND MOM MNT 1 2 3

DIP-Schalterstellung #1 (Werkseinstellung ist auf AUS) Schnittstelle angelegt werden. Wenn sich dieser Schalter sequenzieren, sobald +12V an den REM-Eingang anliegen. Wenn sich dieser Schalter in der AUS-Position (+12V AUS) +12V an den REM-Eingang anliegen. DIP-Schalter 2 und 3 DIP-Schalterstellung #2 (Werkseinstellung ist auf AUS)verhält, wenn GND an den REM-Pin auf der Remote-Schnittstelle angelegt wird. Wenn sich dieser Schalter sequenzieren, sobald GND am REM-Eingang anliegt. # 1 festgelegt. DIP-Schalter 3 muss sich in der AUS- REMOTE PORT

DIP 1 12V EIN DIP 2 GND EIN DIP 3 KURZ / LANG BETRIEB Hinweis: Die der EIN/AUS Sequenzschalter auf der Frontplatte dient als Überbrückung. Um Sequenz-Ausgänge aktivieren zu kön- nen, muss sich der SEQUENZ-Schalter in der EIN-Position benden. EIN AUS EIN AUS

Schaltet den PS-8RE III auf EIN, wenn REM = Offener StromkreisSchaltet den PS-8RE III auf AUS, wenn REM = 12VDC

EIN AUS AUS +12 V EIN

Schaltet den PS-8RE III auf EIN, WENN REM = 12VDCSchaltet den PS-8RE III auf AUS, wenn REM = offener Stromkreis

Schaltet den PS-8RE III auf EIN, wenn REM mit GND-Anschluss verbunden ist.Schaltet den PS-8RE III auf AUS, wenn REM = offener Stromkreis

AUS AUS EIN Kurzzeitig Sequenziert den PS-8RE III von EIN auf AUS oder AUS auf EIN jedes Mal, wenn +12 V an den REM-Eingang angelegt werden. EIN AUS EIN Kurzzeitig AUS EIN EIN Kurzzeitig EIN EIN EIN Kurzzeitig WERKSEINSTELLUNG19 DIP-Schalterstellung #3 (Werkseinstellung ist auf AUS) DIP-Schalterstellung 3 definiert die Schalt-Präferenz für Schalter oder Geräte, die an den REM-Pin auf dem Remote-Interface angeschlossen sind. Wenn sich dieser

in Kurzschaltung verwendet. Wenn sich dieser Schalter

Dauerschaltung betrieben. Dauerschalter, z.B. Kippschalter oder selbsthaltende EIN/ AUS-Drucktastenschalter behalten ihre Kontaktstellung, bis der Schalter ein zweites Mal betätigt wurde. Wenn so ein Schalter geschlossen wurde, bleibt dieser geschlossen, bis die Schalterstellung geändert wird. Taster,z. B. nicht selbsthaltende Druckknopfschalter (einschließlich des Furman RS-2) sind Geräte mit Taststellung, die ihre Kontaktposition (offen oder geschlossen) halten, solange sich der Schalter in einer bestimmten Position befindet. Wenn der Betätiger freigegeben wird, kehrt der Schalter in seine normale Position zurück. Beide Schalterarten können verwendet werden, um den

in der Regel am bequemsten, wenn nur ein Fernschalterort

mehr als eine Fernschaltstelle erforderlich ist, ermöglichen

mehreren Orten aus auf EIN oder AUS sequenziert werden kann Um umfangreiche AV-Systeme zu steuern, können

Interface) miteinander verbunden werden. Es gibt zwei

Serielle und Parallele. Ob Sie die serielle oder parallele Verbindungsmethode verwenden können, oder eine Kombination aus beiden, hängt von den Anforderungen der jeweiligen Installation ab. PS-8RE III im Serienbetrieb Serienschaltung wird normalerweise verwendet, wenn mehr als drei Verzögerungsstufen benötigt werden. Die

sekundäre (nachgeschaltete) Einheiten auszulösen. Bei

Spule des Relais an einen der DELAY 3-Ausgänge auf dem primären (vorgeschalteten) Einheit angeschlossen. PS-8RE III im Parallelbetrieb Der Parallelbetrieb kann verwendet werden, um durch Verteilung der Lasten über eine oder mehrere

aktivieren. Bei Parallelschaltung (siehe Abbildungen

III-Einheiten ihre DELAY 1 simultan aktivieren. Die Aktivierungszeiten der Verzögerungsstufen 2 und 3 hängen von der Verzögerungseinstellung jeder Einheit ab.

um Lastkapazität zu erhöhen, sollte jede Einheit an einen unabhängigen Wechselstromkreis für mindestens 10 Ampere angeschlossen werden. Im Zweifel wenden Sie sich bitte an einen qualifizierten Elektriker, um sicherzustellen, dass Ihre Anlage die für die Installation erforderlichen Lastströme unterstützt. Mehrerer PS-8RE III-Einheiten miteinander verbinden

Dauerhafter Parallelbetrieb:

Fernschalter zu bedienen; verbinden Sie den REM, +12 V sowie GND-Anschlüsse aller Geräte parallel (Abbildung B). Stellen Sie sicher, dass der DIP # 3 auf AUS ist und die Positionen des DIP # 1 und DIP #2 auf allen angeschlossenen Geräten auf die gleiche Position gesetzt sind. Verbinden Sie einen Einzelschalter (wie der Furman

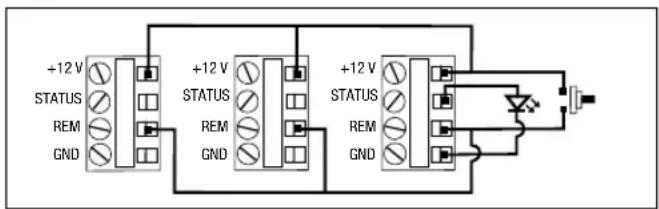

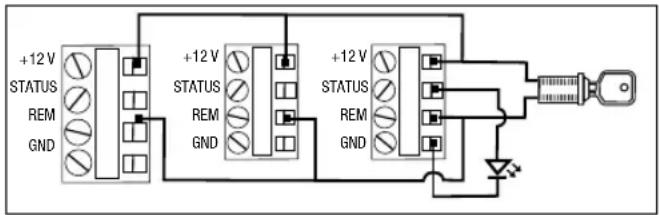

Kurzzeitiger Parallelbetrieb

zu steuern, verwenden Sie den Kurzbetrieb (DIP # 3 ON) und schließen Sie das REM, und +12 V, Anschlüsse

ein oder mehrere Tastschalter parallel die REM, und 12-V-Klemmen. Alle angeschlossenen Geräte werden Zustand (von ON auf OFF oder OFF auf ON) jedes Mal ändern, einer der Schalter gedrückt werden.

Bedienung der Frontplatte können dazu führen, dass der Kurzbetrieb der Einheit nicht mehr synchronisiert ist. Zur Wiederherstellung der Synchronisierung, drücken Sie den

III-Einheiten mit LED-Anzeige.

Einheiten mit LED-Anzeige. +12 V STATUS REM GND +12 V STATUS REM GND +12 V STATUS REM GND +12 V STATUS REM GND +12 V STATUS REM GND +12 V STATUS REM GND Dies alle verbundenen Einheiten in den AUS-Zustand zwingen. Verbundene Geräte können auch wieder

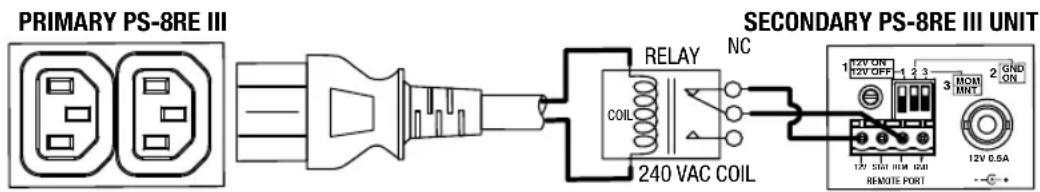

allen angeschlossenen Geräten kurzzeitig unterbrochen wird. Dauerhafter Serienbetrieb

Fernschalter in Serie zu schalten, schließen Sie einen Dauerschalter zwischen dem REM und +12 V auf der

Relaisspule (TE P/N 1649341-2) zwischen dem DELAY 3-Ausgang an der Primäreinheit und den REM-und +12 V-Pins auf der Sekundäreinheit an. Schließen Sie weitere

alle Geräte angeschlossen sind. Wenn die Primäreinheit EIN sequenziert, wird das Relais aktiviert, sobald der DELAY 3-Ausgang an der Primärein- heit aktiviert wurde. Dies führt dazu, dass die Sekundäre- inheit mit der EIN-Sequenzierung beginnt.

• Im Serienmodus, werden die DELAY 3-Ausgänge der Primäreinheit und die DELAY 1-Ausgänge der Sekundäreinheit gleichzeitig aktiviert.

• Bei der Aus-Sequenzierung von in Serie angeschlossenen Geräten, beginnen die Sekundäreinheiten mit der Aus- Sequenzierung, sobald sich die DELAY 3-Ausgänge auf der Primäreinheit ausschalten. Dies bedeutet, dass sich die Primär- und Sekundäreinheiten gleichzeitig ausschalten. Anders gesagt, sind die EIN-Sequenzierung und AUS-Sequenzierung nicht äquivalent. Wenn Ihre Installation eine symmetrischen Sequenzierung erfordert, wenden Sie sich bitte an den Furman Kundendienst, um andere Produktoptionen zu erhalten. COIL REMOTE PORT12V STAT REM GND12V ON12V OFF GND MOM

RS-1 - Fernschlüs- selschalter RS-2 - Fernschlüssel- schalter mit Drucktaster GN-LED LED- Schwanen- halslampe G-NI -Schwanenhals- Glühlampe Fehlerbehebung Kompatible Furman-Produkte

PS-8REIII zeigt keine Lebenszeichen - keine Geräteaktivität und kein Aueuchten der Lampen

• Vergewissern Sie sich, dass das Gerät an 220 - 240

• Vergewissern Sie sich, dass der Trennschalter auf der Frontplatte eingedrückt ist PS-8REIII-Netzstromleuchte leuchtet, aber Gerät schaltet nicht sequence

• Vergewissern Sie sich, dass sich der Folgeschalter in

• Vergewissern Sie sich, dass die Signale an der Remote-Schnittstelle eine Sequenzierung zulassen

• Wenn Sie sich nicht sicher sind, stellen Sie die Werk- seinstellungen wieder her und versuchen Sie es erneut PS-Power-8REIII Lampe ist an, aber SCHUTZ OK- LED leuchtet schwach oder ist aus

• Die Überspannungsschutzschaltung wurde beschä- digt, bringen Sie das Gerät zur Wartung z einer durch

arbeitet, aber löst den Schutzschalter aus PS-8REIII operates, but trips circuit breaker

• Überprüfen Sie Lasten auf allen Ausgängen, reduzie- ren Sie diese falls erforderlich

• Prüfen Sie Last der Abzweigschaltung, zu reduzieren, reduzieren Sie diese falls erforderlichMaximale AC-Strombelastbarkeit:

Schuko-Stecker. AC-Eingang:

rate Relais gesteuert) AC-Überspannungsschutz:

Betriebstemperaturbereich:

Feuchtebereich:• <90% RH (relative Luftfeuchtigkeit) Benutzerschnittstelle:

• Frontplatte Diagnose-Anzeigen Delay 1, Delay 2, DELAY 3, Power, EVS und Schutz OK

GND-Betrieb Ein, kurzzeitig/dauerhaft

Schraubklemmen: Maße: Masse:3,03 kg Stromverbrauch (ohne Last):10 Watt Agentur für Sicherheit:TÜV Änderungen ohne Vorankündigung aufgrund kontinuierlicher Produktentwicklung vorbehalten. DREI JAHRE PRODUKTGARANTIE Furman garantiert dem Erstkäufer dieses Produkts drei (3) Jahre lang ab Kaufdatum, dass das Produkt frei von Design-, Material- und Herstellungsfehlern ist. Des Weiteren repariert oder ersetzt Furman jedes defekte Gerät. Volle Garantie- und Richtlinieninfor-
