MODE D'EMPLOI XR-3501MK2 SONY
En ce qui concerne l'installation et les connexions, consulter le manuel d'installation/connexions fourni.
Généralités
- Vous pouvez emporter la façade détachable quand vous quittez votre véhicule (page 4).
- Un avertisseur retentit si vous tournez la clé de contact sans avoir préalablement enlevé la façade de l'appareil. L'amplificateur de haute puissance intégré (sortie max. 4 canaux × 20 W) permet d'utiliser quatre haut-parleurs.
- Horloge numérique à cycle de 24 heures (page 5).
Section lecteur de cassette
- Fonction ATA (Automatic Tuner Activation) pour recevoir automatiquement la radio pendant l'avance rapide ou le rebobinage d'une cassette (page 6).
Tuner section
- Possibilité de préenregistrer jusqu'à 30 stations : 18 stations sur la gamme FM et 6 stations sur les gammes PO et GO.
- Fonction de mémoire automatique pour présélectionner 30 stations de façon simple et rapide (page 7).
Précautions
- Si vous avez garé votre voiture en plein soleil et que la température à l'intérieur a considérablement augmenté, attendez que l'appareil se refroidisse avant de vous en servir.
- Si l'alimentation électrique n'arrive pas à l'appareil, vérifiez d'abord les connexions. Si elles sont correctes, vérifiez le fusible.
- Si aucun son ne sort des deux haut-parleurs, réglez le fader (balance avant-arrière) sur la position centrale.
- Si votre voiture est équipée d'une antenne électrique, elle se déploie automatiquement quand l'appareil est en service.
Pour toute question ou problème au sujet de cet appareil, dont vous ne trouveriez pas l'explication dans ce mode d'emploi, consultez votre revendeur Sony.
Entretien des cassettes
- Ne touchez pas la face sensible de la bande ; toute salissure peut se déposer sur les têtes.
- Éloignez les cassettes enregistrées des appareils contenant des aimants puissants comme les haut-parleurs ou les amplificateurs, car le son peut s'effacer partiellement ou être déformé.
- N'exposez pas vos cassettes en plein soleil, au froid intense ou à l'humidité.
- Le boîtier de la cassette peut chauffer un peu si vous écoutez la cassette pendant longtemps. Cette chaleur provient de l'amplificateur de puissance de l'autoradio. Ce n'est pas un signe de mauvais fonctionnement.
Remarque sur les têtes de lecture de la platine à cassette
L'utilisation de cassettes entraîne à la longue une contamination de la tête de lecture, ce qui a pour effet une qualité sonore médiocre ou même une perte de son. Nous vous conseillons par conséquent de nettoyer la tête de lecture environ une fois par mois au moyen du set de cassette de nettoyage Sony. Si la qualité sonore ne s'est pas améliorée après avoir utilisé la cassette de nettoyage, consultez votre revendeur Sony. Les cassettes usagées ou de qualité médiocre contaminent beaucoup plus rapidement la tête de lecture. Suivant le type de la cassette, la qualité sonore peut s'avérer médiocre après une ou deux lectures.
Remarque sur les cassettes de plus de 90 minutes
L'utilisation de n'est pas recommandée, sauf pour une lecture prolongée et ininterrompue. La bande de ces cassettes est extrêmement fine et a tendance à se détendre. Elle s'emmêle facilement dans le mécanisme de la platine en cas de lectures et d'arrêts fréquents.
Table des matières
Retrait et pose de la façade. Réglage de l'horloge.
Fonctionnement du lecteur de cassette
Écoute d'une cassette 5. Éjection de la cassette 5. Bobinage rapide de la bande 6. Réception radio pendant l'avance rapide ou le rebobinage. Fonction ATA (Automatic Tuner Activation) 6.
Réception radio
Recherche automatique des stations — Accord automatique 6
Si la réception FM stéréo n'est pas bonne — Réception mono 6
Accord par réglage de la fréquence — Accord manuel 7
Mémorisation automatique des stations — Fonction de mémoire automatique 7
Mémorisation de stations particulières 7
Réception des stations mémorisées 7
Autres fonctions
Réglage du son 8
Pour obtenir un son équilibré même à faible niveau : correction physiologique 8
Coupure des bips sonores 8
Entretien 8
Retrait de l'autoradio 9
Nomenclature des touches 10
Spécifications 11
Guide de dépannage 12
Retrait et pose de la façade
Vous pouvez détacher la façade afin d'éviter que l'appareil ne soit volé.
Retrait de la façade
Avant de détacher la façade, appuyez sur la touche . Appuyez ensuite sur la touche RELEASE pour ouvrir la façade. Enlevez-la en la tirant vers vous, comme indiqué sur l'illustration.
Veillez à ne pas laisser tomber la façade quand vous la détachez de l'appareil.
Pose de la façade

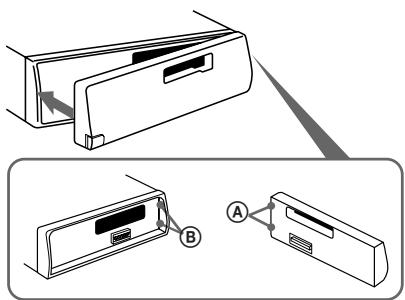

Appliquez la partie droite de la façade sur l'appareil et fixez-la sur la partie de l'appareil, comme indiqué sur l'illustration, puis poussez de manière à l'enclencher.
Remarques
- Vérifiez que la façade est dans le bon sens avant de la fixer, car elle ne peut pas être fixée dans l'autre sens.
- Ne forcez pas pour fixer la façade sur l'appareil. Une légère pression est suffisante.
- Rangez la façade dans son étui pour la transporter.
- N'appuyez pas avec force sur l'afficheur de la façade.
- Mettez l'appareil hors tension avant de retirer la façade. Cependant, si vous appuyez sur la touche RELEASE quand l'appareil est sous tension, il se met automatiquement hors tension pour protéger les haut-parleurs.
- Ne laissez pas la façade en plein soleil, près de sources de chaleur comme des conduits d'air chaud ou dans un endroit humide. Ne la laissez jamais sur le tableau de bord d'une voiture garée en plein soleil, car la température risque d'augmenter considérablement.
Avertisseur
Si vous mettez la clé de contact du véhicule sur la position OFF (arrêt) sans enlever la façade, l'avertisseur se déclenche et émet un bip pendant quelques secondes.
Réglage de l'horloge
L'horloge fonctionne sur 24 heures.
Par exemple, réglez l'heure sur 10:08.
1. Affichez l'heure.
Appuyez sur le bouton rond pendant que l'appareil est allumé.
Appuyez sur DSPL pendant plus de deux secondes.
Les chiffres des heures clignotent.
Réglez l'heure
(pour reculer) (pour avancer)
Appuyez brièvement sur la touche
Les chiffres des minutes clignotent.
Réglez les minutes.
(pour reculer) (pour avancer)
Appuyez brièvement sur la touche DISPLAY.
L'horloge fonctionne.
Remarque
L'horloge ne peut être mise à l'heure que si l'appareil est sous tension. Régler l'horloge après avoir mis la radio sous tension, ou déclenché la lecture d'une cassette.
Écoute d'une cassette
Introduisez une cassette, la lecture commence automatiquement.
Pour changer le sens de défilement de la bande,
appuyez simultanément sur les touches [et].
Indication du sens de défilement de la bande.
La face supérieure de la cassette est reproduite.
La face inférieure de la cassette est reproduite.
Le sens de lecture change automatiquement lorsque la cassette arrive en fin de bande.
Remarque
Avant de mettre l'appareil hors tension, retirez la cassette pour éviter d'en endommager la bande magnétique.
Éjection de la cassette
Appuyez sur la touche pour arrêter la lecture et éjecter la cassette.
Bobinage rapide de la bande
Indicateur de sens de défilement. Pour avancer.
Pour rebobiner
Pour reprendre la lecture, appuyez sur l'autre touche d'avance rapide jusqu'à ce que la touche verrouillée se libère.
- Le témoin clignote pendant le bobinage rapide de la bande.
Réception radio pendant l'avance rapide ou le rebobinage
Fonction ATA (Automatic Tuner Activation)
ATA : Appuyez sur 1 pendant la lecture. "ATA" apparaît à l'affichage.
Lors de l'avance ou du rebobinage rapide avec la touche, la radio s'allume automatiquement.
Recherche automatique des stations
Accord automatique
1. Choisissez la gamme d'ondes.
FM1 → FM2 → FM3 → MW → LW → FM1
Appuyez brièvement sur l'un des deux côtés de la touche SEEK/MANU pour chercher la station (accord automatique).
Pour descendre de fréquence.
Pour monter en fréquence
L'exploration s'arrête lorsque l'accord se fait sur une station. Appuyez plusieurs fois de suite sur l'un des côtés de la touche jusqu'à ce que vous obteniez la station que vous cherchez.
Si la réception de la station FM stéréo donne un signal suffisant,
le témoin "ST" s'allume.
Pour éviter que l'accord automatique ne s'arrête sur des stations trop faibles (recherche locale), appuyez brièvement sur SENS pour atteindre l'indication "LCL".
Seules les stations dont le signal est suffisamment intense seront accordées. Le mode "local" ne fonctionne qu'avec l'accord automatique.
Si la réception FM stéréo n'est pas bonne
— Réception mono
Appuyez sur pendant la lecture. "MONO" apparaît à l'affichage.
La diffusion sonore comporte moins de souffle mais elle est en mono.
Accord par réglage de la fréquence
Accord manuel
1. Choisissez la gamme d'ondes.
2 Appuyez sur l'un des deux côtés de la touche SEEK/MANU et maintenez-la enfoncée.
Lâchez la touche quand la station désirée est atteinte.
Vers les fréquences inférieures
Vers les fréquences supérieures
Évitez les accidents
Quand vous conduisez, utilisez l'accord automatique ou les présélections de l'accord manuel.
Mémorisation automatique des stations
Fonction de mémoire automatique
Les stations dont la réception est la plus claire sont automatiquement recherchées et mémorisées dans chaque bande (FM1, FM2, FM3, PO et GO). Six stations peuvent être mémorisées dans l'ordre de leur fréquence dans chaque bande sous les touches de présélection 1 à 6.
1. Choisissez la gamme d'ondes.
2 Appuyez sur la touche TUNER/A. MEM pendant au moins deux secondes.
L'appareil commence à explorer la bande sélectionnée et mémorise automatiquement les stations syntonisées sous les touches de présélection 1 à 6.
Mémorisation de stations particulières
1 Choisissez la gamme d'ondes.
2 Accordez la station que vous souhaitez mémoriser sous un numéro de présélection. 3 Appuyez sur la touche de numéro de présélection (de 1 à 6) pendant environ deux secondes jusqu'à ce que vous entendiez un bip.
Le numéro de la présélection apparaît à la fenêtre d'affichage.
Six stations peuvent être mémorisées dans chaque gamme d'ondes (FM1, FM2, FM3, PO et GO) sous les touches de préselection et dans l'ordre de votre choix. Ainsi, vous disposez de 18 préselections FM.
Si vous mémorisez une station sous un numéro déjà occupé, la préselection précédente est effacée.
Réception des stations météorisées
1. Choisissez la gamme d'ondes.
2 Appuyez brièvement sur la touche du numéro sous lequel est mémorisée la station que vous voulez écouter.
Remarque
Si vous appuyez sur la touche du numéro de présélection pendant plus de deux secondes, la station sera mémorisée. Pour recevoir la station mémorisée précédemment, veillez à ne pas appuyer trop longtemps sur la touche.
Réglage du son
1. Choisissez le paramètre que vous voulez régler en appuyant plusieurs fois sur
VOL (volume) → BAS (grave) → TRE (aigu) → BAL (balance) → FAD (fader) → VOL (volume)
2. Réglez le paramètre en appuyant sur - ou +.
Effectuez le réglage dans les trois secondes suivant l'accès au paramètre. (Après trois secondes, ces touches servent à nouveau au réglage du volume.)
Pour obtenir un son équilibré même à faible niveau — Correction physiologique
Appuyez sur LOUD. → "LOUD" apparaît à l'affichage.
Le grave et l'aigu sont renforcés. Pour annuler, appuyez à nouveau sur la touche.
Coupure des bips sonores
Appuyez sur les deux touches en même temps que la touche SEL.
Pour rétablir le bip, appuyez à nouveau sur ces touches.
Remplacement du fusible
Si vous devez remplacer le fusible, veillez à utiliser un fusible dont l'intensité est identique à celle inscrite sur le fusible usagé. Si le fusible grille, vérifiez le raccordement de la source d'alimentation et remplacez le fusible. Si le fusible grille une nouvelle fois après avoir été remplacé, cela peut révéler une défaillance interne de l'appareil. Le cas échéant, consultez un revendeur Sony.
Avertissement
N'utilisez jamais de fusible dont l'intensité dépasse celle du fusible fourni avec l'appareil, car vous risqueriez d'endommager l'appareil.
Nettoyage des connecteurs
Si les connecteurs situés entre l'appareil et la façade ne sont pas propres, il peut arriver que le système ne fonctionne pas correctement. Pour éviter cela, ouvrez la façade en poussant sur la touche RELEASE, déposez-la ensuite et nettoyez les connecteurs à l'aide d'un coton-tige imprégné d'alcool. N'exercez pas une pression trop importante. Vous risqueriez sinon d'endommager les connecteurs.
Appareil principal
Dos du panneau avant

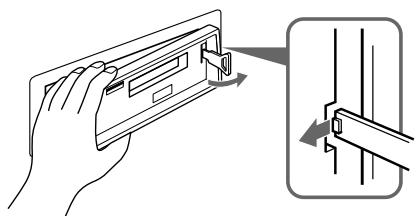

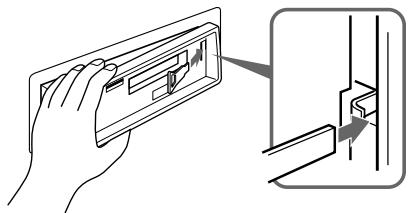

Retrait de l'autoradio
Clé de dégagement (fournie)
Nomenclature des touches
Voyez les pages suivantes pour les détails.

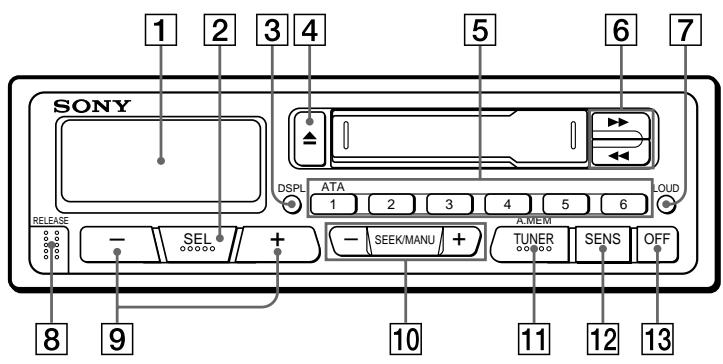

1 Fenêtre d'affichage. 2 Touche SEL (sélection du mode de commande). 3 Touche DSPL (changement d'affichage / réglage de l'horloge). 4 Touche d'éjection. 5 Pendant la réception radio : touches des numéros de présélection.
Pendant la lecture cassette :
Touche ATA (Automatic Tuner Activation)
6 Touches / (bobinage rapide) / DIR (inversion du sens de défilement de la bande) 56
7 Touche LOUD (Correction physiologique) 8
8 Touche RELEASE (pour enlever la façade) 4
9 Touches - + (volume/grave/aigu/balance/fader) ⑤③
10 Touche SEEK/MANU 67
11 Touche TUNER/A. MEM (radio enclenchée • sélection de gamme d'ondes/mémoire automatique) 67
12 Touche SENS (réglage de sensibilité) 6
13 Touche OFF 4
Section lecteur de cassette
Pistes : 4 pistes, 2 canaux stéréo.
Fluage et scintillement : 0,13 % (Valeur efficace pondérée)
Réponse en fréquence : 30 - 15 000 Hz
Rapport signal/bruit : 55 dB
Section tuner
Entrée d'antenne. Connecteur pour antenne.
extérieure
Fréquence intermédiaire 10,7 MHz
Sensibilité utile 12 dBf
70 dB à 400 kHz
Rapport signal/bruit : 65 dB (stéréo).
Distorsion harmonique à 1 kHz
0,5% (stéreo),
0,3% (mono)
Séparation
35 dB à 1 kHz
Réponse en fréquence
30 - 15.000 Hz
Taux de capture
2 dB
Plage d'accord PO : 531 - 1602 kHz
Entrée d'antenne. Connecteur pour antenne.
extérieure
Fréquence intermédiaire 450 kHz
PO : 30 µV
Sensibilité:
Sensibilité : 50 µV
Section amplificateur de puissance
Sorties Haut-parleurs
connecteurs de sécurité
Impédance des haut-parleurs
4-8 ohms
Puissance maximum 20W × 4 (sur 4 ohms)
Généralités
Fil de sortie. Fil de commande.
d'amplificateur
Réglages de tonalité : Graves ±8 dB à 100 Hz
Aigus ±8 dB à 10 kHz
Alimentation par batterie de voiture 12 V
DC (masse négative)
Dimensions env. 186 × 57 × 170 mm
(1/h/p)
parties saillantes et
parties saillantes et
Accessoires fournis : Pièces de montage et de
raccordement (1 jeu)
Écran pour la façade (1)
Conception et spécifications modifiables sans préavis.
Guide de dépannage
Les vérifications suivantes vous aideront à résoudre la plupart des problèmes que vous pourriez rencontrer avec cet appareil.
Avant de parcourir la liste suivante, consultez à nouveau les procédures de branchement et de fonctionnement.
Généralités
| Problème | Cause/Solution |
| Pas de son | • Réglez le volume en appuyant sur la touche (+).
• Si vous ave une installation à deux haut-parleurs, réglez le fader sur la position centrale. |
| Pas d'affichage dans la fenêtre | Enlevez la façon et nettoyez les contacts. Voyez "Nettoyage des connecteurs" de la section "Entretien". |
Lecture de cassette
| Problème | Cause/Solution |
| Le son est déformé | La tête est sale; → Nettoyez-la. |
Réception radio
| Problème | Cause/Solution |
| Impossible de faire une préselection | • Mémorisez la fréquence correcte.
• L'émission est trop faible. |
| Accord automatique impossible | L'émission est trop faible; → Faites l'accord manuellement. |
| L'indication "ST" clignote | • Accordez la station avec plus de précision.
• L'émission est trop faible; → Appuyez sur SENS pour passer en MONO. |
