MANUALE UTENTE XR-3501MK2 SONY
Istruzioni per l'uso
Per l'installazione e i collegamenti, vedere il manuale di installazione/collegamenti in dotazione.
- Pannello anteriore staccabile da portare con sé quando si lascia l'automobile (pagina 4).
- Suoneria di avvertimento che si attiva quando si spegne il motore e si toglie il pannello anteriore dall'apparecchio.
- Amplificatore di potenza incorporato (uscita massima: 20 W × 4 canali) che consente di impiegare un sistema a 4 diffusori.
- Dotato di orologio digitale a ciclo di 24 ore (pagina 5).
Sezione piastra a cassette
- Funzione ATA (Automatic Tuner Activation) per accendere automaticamente la radio durante l'avanzamento rapido o il riavvolgimento del nastro (pagina 6).
Sezione sintonizzatore
- Possibilità di preselezionare 30 stazioni: 18 in FM e 6 in MW e in LW.
- La funzione di memorizzazione automatica consente di memorizzare fino a 30 stazioni in modo rapido e semplice (pagina 7).
Precauzioni
- Se l'automobile è rimasta parcheggiata al sole e la temperatura interna è aumentata notevolmente, lasciar raffreddare l'apparecchio prima dell'uso.
- Se l'apparecchio non riceve alimentazione, controllare prima i collegamenti. Se tutto è a posto, controllare il fusibile.
- Se nessun suono è udibile dai diffusori di un sistema a 2 diffusori, regolare il comando dell'attenuatore sulla posizione centrale.
- Se l'auto è dotata di un'antenna automatica, questa viene automaticamente estratta quando si fa funzionare l'apparecchio.
In caso di interrogativi o problemi riguardanti l'apparecchio non contemplati in questo manuale, rivolgersi al proprio rivenditore Sony.
Note sulle cassette
Cura delle cassette
- Non toccare la superficie del nastro, perché polvere e sporco contaminano le testine.
- Tenere le cassette lontano da apparecchi contenenti magneti, come diffusori e amplificatori, perché si possono verificare cancellazioni o distorsioni del materiale registrato.
- Non esporre le cassette alla luce solare diretta, a temperature estremamente alte o all'umidità.
- L'involucro della cassetta può riscaldarsi quando la cassetta viene riprodotta per un periodo prolungato a causa dell'amplificatore di potenza incorporato. Tuttavia, questo non è un indice di problemi di funzionamento.
Note sulle testine delle piastre per cassette
- Un uso prolungato delle cassette può rovinare la testina determinando un suono di scarsa qualità o addirittura l'assenza di suono. Si consiglia pertanto di pulire la testina circa una volta al mese con l'apposito set di pulizia Sony, da acquistare separatamente. Se anche dopo aver utilizzato l'apposito set di pulizia il suono non migliora, consultare il rivenditore Sony più vicino.
- Se si utilizzano cassette vecchie o di qualità scadente, la testina si sporca molto più rapidamente. A seconda dei nastri utilizzati, anche solo due o tre riproduzioni possono essere sufficienti per produrre una cattiva qualità del suono.
Note sulle cassette di durata superiore a 90 minuti
L'uso di cassette di durata superiore a 90 minuti non è consigliato se non per riproduzioni lunghe e ininterrotte. I nastri usati in queste cassette sono molto sottili e tendono a stirarsi facilmente. Frequenti operazioni di riproduzione e di arresto eseguite con queste cassette possono far impigliare il nastro nel meccanismo di trascinamento della piastra.
Indice
Applicazione e rimozione del pannello anteriore 4 Regolazione dell'orologio 5
Uso della piastra a cassette
Ascolto di nastri 5
Espulsione della cassetta 5
Riavolgimento/avanzamento rapido del nastro 6
Ascolto della radio durante l'avanzamento rapido o il riavvolgimento di un nastro — Funzione ATA (Automatic Tuner Activation) 6
Ricezione radio
Per cercare automaticamente le stazioni — Sintonia automatica 6
Se la ricezione in FM stereo è di bassa qualità — Modo monoaurale 6
Per sintonizzare regolando la frequenza — Sintonia manuale 7
Memorizzazione automatica delle stazioni — Funzione di memorizzazione automatica ... 7
Memorizzazione solo delle stazioni desiderate .... 7
Ricezione delle stazioni memorizzate 7
Altre funzioni
Regolazione delle caratteristiche del suono .... 8
Ascolto dei bassi e degli acuti anche a volume basso - Funzione di sonorità. 8
Disattivazione del segnale acustico 8
Manutenzione 8
Rimozione dell'apparecchio 9
Posizione dei tasti 10
Caratteristiche tecniche 11
Guida alla soluzione di problemi 12
Applicazione e rimozione del pannello anteriore
Il pannello anteriore di questo apparecchio può essere staccato per evitare che l'apparecchio venga rubato.
Rimozione del pannello anteriore
Prima di staccare il pannello anteriore, assicurarsi di premere il tasto [OFF]. Quindi premere il tasto RELEASE per far aprire il pannello e staccarlo tirandolo verso di sé come mostrato nell'illustrazione.
Tasti RELEASE
Fare attenzione a non far cadere il pannello quando lo si stacca dall'apparecchio.

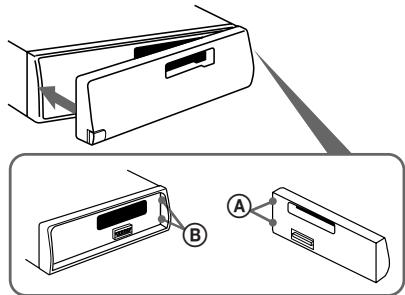

Applicazione del pannello anteriore
Applicare il lato destro del pannello anteriore all'apparecchio innestando la parte A del pannello sulla parte B dell'apparecchio come mostrato nell'illustrazione, e spingere sino a sentire uno scatto.
Nota
- Controllare che il pannello anteriore sia nella posizione corretta quando lo si applica all'apparecchio, perché non deve essere montato capovolto. Non premere con forza il pannello anteriore contro l'apparecchio quando lo si applica. Il pannello può essere innestato facilmente premendolo leggermente contro l'apparecchio.
- Quando si porta via il pannello anteriore, inserirlo nell'apposita custodia in dotazione.
- Non premere con forza sul display del pannello anteriore.
- Prima di staccare il pannello anteriore, assicurarsi di spegnere l'apparecchio. Tuttavia, se si preme il tasto RELEASE per staccare il pannello quando l'apparecchio è acceso, l'apparecchio si spegnerà automaticamente per proteggere i diffusori da danni.
- Non esporre il pannello anteriore alla luce solare diretta o a fonti di calore come condotti dell'aria calda e non lasciarlo in luoghi umidi. Non lasciare mai il pannello anteriore staccato sul cruscotto o in un altro luogo all'interno di un'automobile parcheggiata al sole, poiché la temperatura interna potrebbe aumentare considerevolmente.
Suoneria di avvertimento
Se si disattiva la chiavetta di accensione (posizione OFF) per staccare il pannello anteriore, si attiva la suoneria di avvertimento e si sente un segnale acustico per alcuni secondi.
Regolazione dell'orologio
L'orologio indica in modo digitale le 24 ore.
Per esempio, per regolarlo sulle 10:08
1 Visualizzare l'ora. (Premere il tasto DSPL quando l'apparecchio è in funzione). 2 Premere il tasto DSPL per più di due secondi.
La cifra delle ore lampeggia.
Regolare la cifra dell'ora.
(per retrocedere) (per avanzare)
3 Premere brevemente il tasto.
La cifra dei minuti lampeggia.
Regolare la cifra dei minuti.
(per retrocedere) (per avanzare)
4 Premere brevemente il tasto DSPL.
L'orologio inizia a funzionare.
Nota
L'orologio non può essere regolato se non si accende l'apparecchio. Regolare l'ora dopo aver acceso la radio o avviato la riproduzione di nastri.
Uso della piastra a cassette
Ascolto di nastri
Inserire una cassetta nel comparto per avviare la riproduzione.
Per cambiare la direzione di scorrimento del nastro,
premere contemporaneamente i tasti e
Indicazione della direzione di scorrimento del nastro
Viene riprodotto il lato rivolto verso l'alto.
Viene riprodotto il lato rivolto verso il basso.
Alla fine della cassetta, la direzione di riproduzione del nastro cambia.
Nota
Per evitare di danneggiare il nastro, prima di spegnere l'apparecchio espellere la cassetta.
Espulsione della cassetta
Premere il tasto per interrompere la riproduzione ed estrarre la cassetta.
| Direzione significatore* | Per avanzare | Per riavolgere |
| ▲ | | |
| ▲ | | |
Per riprendere la riproduzione, premere l'alto tasto per l'avanzamento veloce finché il tasto bloccato non viene rilasciato.
- L'indicatore ← o ▷ lampeggia durante l'avvolgimento del nastro.
Ascolto della radio durante l'avanzamento rapido o il riavvolgimento di un nastro
Funzione ATA (Automatic Tuner Activation)
Premere il tasto ATA 1 durante la riproduzione. → Sul display apparirà "ATA".
Usando il pulsante ◁ o ▷ per l'avanzamento rapido o il riavvolgimento, la radio si accenderà automaticamente.
Ricezione radio
Per cercare automaticamente le stazioni
Sintonia automatica
1. Selezionare la banda desiderata.
2. Premere leggermente uno dei due lati del tasto SEEK/MANU per cercare la stazione (sintonia automatica).
Per frequenze inferiori
Per frequenze superiori
La ricerca si ferma quando viene ricevuta una stazione. Premere ripetutamente uno dei due lati del tasto fino a ricevere la stazione desiderata.
Quando è sintonizzato un programma FM stereo con un segnale abbastanza forte,
appare l'indicazione "ST".
Per evitare che la sintonia automatica si fermi troppo di frequente sulle stazioni (modo di ricerca locale), premere leggermente il tasto SENS in modo da visualizzare l'indicazione "LCL". Solo le stazioni dal segnale relativamente forte verranno sintonizzate. Il modo di ricerca locale è attivabile solo durante la sintonia automatica.
Se la ricezione in FM stereo è di bassa qualità
— Modo monoaurale
Premere leggermente il tasto
→ Sul display appare "MONO".
Il suono migliorerà, ma diventerà monoaurale.
Per sintonizzare regolando la frequenza
Sintonia manuale
1 Selezionare la banda desiderata.
2 Tenere premuto uno dei due lati del tasto SEEK/MANU.
Quando si riceve la stazione desiderata, rilasciare il tasto.
Per frequenze inferiori
Per frequenze superiori
PREVENZIONE DI INCIDENTI!
Durante la guida consigliamo di usare la sintonia automatica e la sintonia preselezionata in memoria invece della sintonia manuale.
Memorizzazione automatica delle stazioni
— Funzione di memorizzazione automatica
Le stazioni dalla ricezione più chiara sono cercate automaticamente e memorizzate su ciascuna banda (FM1, FM2, FM3, MW e LW). È possibile memorizzare un massimo di 6 stazioni per ciascuna banda sui tasti di preselezione da 1 a 6 in ordine di frequenza.
1 Selezionare la banda desiderata.
FM1 → FM2 → FM3 → MW → LW → FM1
2 Premere il tasto TUNER/A.MEM per più di due secondi.
L'apparecchio inizierà a effettuare la scansione della banda di frequenza selezionata e memorizzerà automaticamente nei tasti numerici da 1 a 6 le stazioni sintonizzate.
Memorizzazione solo delle stazioni desiderate
1 Selezionare la banda desiderata.
FM1 → FM2 → FM3 → MW → LW → FM1
2 Sintonizzare la stazione che si desidera memorizzare nel tasto di preselezione. 3 Tenere premuto il tasto di preselezione desiderato (da 1 a 6) per circa due secondi fino a che non si sente un segnale acustico.
Il numero del tasto di preselezione premuto appare sul display principale.
Nei pulsanti di preselezione possono essere memorizzate fino a 6 stazioni su ogni banda (FM1, FM2, FM3, MW e LW) nell'ordine che si preferisce. Pertanto, sulla banda FM possono essere memorizzate 18 stazioni. Se si cerca di memorizzare un'altra stazione sullo stesso pulsante di preselezione, la stazione memorizzata in precedenza verrà cancellata.
Ricezione delle stazioni memorizzate
1 Selezionare la banda desiderata.
FM1 → FM2 → FM3 → MW → LW → FM1
2 Premere leggermente il tasto di preselezione in cui è memorizzata la stazione desiderata.
Nota
Se si tiene premuto il tasto di preselezione per più di due secondi, la stazione attualmente ricevuta viene memorizzata di nuovo. Per ricevere la stazione memorizzata precedentemente, fare attenzione a premere il tasto di preselezione solo leggermente.
Altre funzioni
Regolazione delle caratteristiche del suono
1 Selezionare la caratteristica che si desidera regolare premendo ripetutamente il tasto.
VOL (volume) → BAS (bassi) → TRE (acuti) → BAL (equilibratura) → FAD (attenuatore) → VOL (volume)
2 Regolare la caratteristica selezionata premendo il tasto [-] o il tasto [+].
La regolazione va effettuata entro tre secondi dalla selezione (passati i tre secondi il tasto avrà di nuovo la funzione di controllo del volume).
Ascolto dei bassi e degli acuti anche a volume basso
Funzione di sonorità
Premere il tasto LOUD. → Sul display apparirà "LOUD".
I bassi e gli acuti verranno rafforzati. Per annullare la funzione, premere di nuovo il tasto.
Disattivazione del segnale acustico
Premere il tasto 5 e tenere premuto contemporaneamente il tasto SEL
Per ripristinare il segnale acustico, premere di nuovo i tasti.
Manutenzione
Sostituzione del fusibile
Quando si sostituisce il fusibile, assicurarsi che l'amperaggio sia lo stesso di quello del fusibile in dotazione. Se il fusibile brucia, controllare i collegamenti e sostituirlo. Se il fusibile nuovo dovesse anch'esso bruciare, forse il problema viene dall'interno dell'apparecchio. In quel caso contattare il più vicino rivenditore Sony.
Attenzione
Non utilizzare un fusibile di amperaggio superiore a quello in dotazione all'apparecchio, perché si potrebbe danneggiarlo.
Pulizia dei connettori
L'apparecchio potrebbe non funzionare correttamente quando i connettori tra l'apparecchio e il pannello anteriore sono sporchi. Per evitare ciò, aprire il pannello anteriore premendo il tasto RELEASE, toglierlo e pulirlo con un bastoncino di cotone imbevuto d'alcol. Non premere con forza per evitare di danneggiare il connettore.
Apparecchio principale
Retro del pannello anteriore

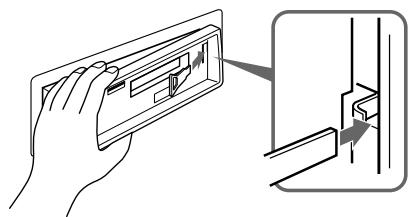

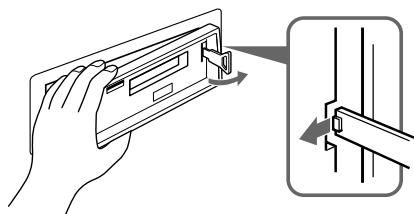

Rimozione dell'apparecchio
1
Chiavetta di rilascio (in dotazione)
2
3
4

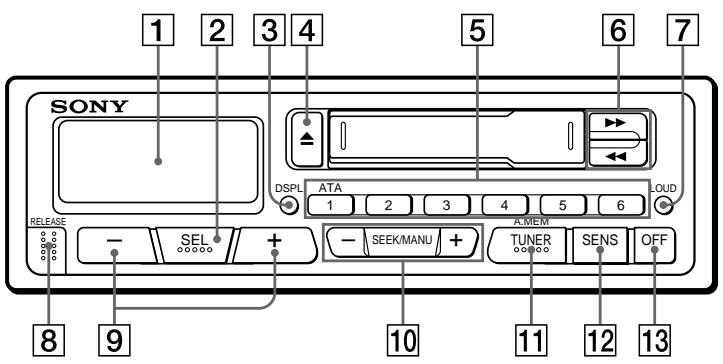

Posizione dei tasti
Per i dettagli, fare riferimento alle pagine indicate nei cerchietti.
1 Display principale 2 Tasto di selezione del modo di controllo (SEL) ⑤ ⑧ 3 Tasto di cambiamento modo di visualizzazione/regolazione dell'ora (DSPL) ⑤ 4 Tasto di espulsione cassetta 5 5 Durante la ricezione radio: Pulsanti di preselezione 7
Durante la riproduzione di nastri:
Tasto di attivazione automatica della radio ATA 1
6 Tasti di avvolgimento rapido/cambio di direzione di scorrimento del nastro (←/→/DIR) ⑤ ⑥
7 Tasto di sonorità (LOUD) 8 8 Tasto di rilascio pannello anteriore (RELEASE) 43 9 Tasto di volume/bassi/acuti/ equilibratura/attenuatore + 58 10 Tasto di sintonia automatico/manuale (SEEK/MANU) 67 11 Tasto di accensione radio • selezione banda/memorizzazione della stazione selezionata (TUNER/A.MEM) 67 12 Tasto di sensibilità (SENS) 6 13 Tasto di spegnimento OFF 4
Caratteristiche tecniche
Sezione piastra a cassette
Pista del nastro 4 piste, 2 canali stereo
Risposta in frequenza 30 - 15.000 Hz
Rapporto segnale-rumore 55 dB
Sezione sintonizzatore
FM
Campo di sintonia 87,5-108,0 MHz
Terminale antenna Connettore per antenna
esterna
Frequenza intermedia 10,7 MHz
Sensibilità impiegabile 12 dBf
Selettività 70 dB a 400 kHz
Rapporto segnale-rumore 65 dB (stereo),
68 dB (mono)
Distorsione armonica a 1 kHz
0,5% (stereo),
0,3% (mono)
Separazione
35 dB a 1 kHz
Risposta in frequenza 30 - 15.000 Hz
2 dB
Rapporto di cattura
Generali
Cavo in uscita
Cavo di lavoro
amplificatore di potenza
Comandi di tono
Bassi ±8 dB a 100 Hz
Alimentazione
Acuti ±8 dB a 10 kHz
Batteria d'auto da 12 V CC
(massa negativa)
Dimensioni
Circa 186 × 57 × 170 mm
(l/a/p), esclusi
comandi e parti sporgenti
Dimensioni di montaggio: circa 182 × 53 × 155 mm
(l/a/p), esclusi
comandi e parti sporgenti
Peso
Circa 1,2 kg
Accessori in dotazione
Componenti per
installazione e
collegamenti (1 serie)
Custodia per il pannello
anteriore (1)
Disegno e caratteristiche tecniche soggetti a modifiche senza preavviso.
MW/LW
Campo di sintonia
MW:531-1.602kHz
LW:153-281kHz
Terminale antenna
Connettore per antenna
Frequenza intermedia
esterna
Sensibilità
450 kHz
MW: 30 µV
LW: 50 µV
Sezione amplificatore di potenza
Uscite
Uscite diffusori
(connettori a sigillo sicuro)
Impedenza diffusori
4-8 ohm
Potenza di uscita massima
20 W × 4 (a 4 ohm)
Guida alla soluzione di problemi
La lista seguente può essere di aiuto nella soluzione della maggior parte dei problemi che si possono verificare durante l'uso dell'apparecchio.
Prima di scorrere la lista, fare riferimento alle procedure di collegamento e funzionamento.
Generali
| Problema | Causa/Soluzione |
| Suono assente | • Regolare il volume con il tasting +
• Regolare il dato dell'attenuatore sulla posizione centrale in unsystema a 2 diffusori. |
| Leindicazioni non appaionosuldisplay principale. | Rimuoverile l pannello anteriore e pulire i connettori. Fareriferimento a "Pulizia dei connettori" in "Manutenzione" per i dettagli. |
Riproduzione di nastri
| Problema | Causa/Soluzione |
| Il suono di riproduzione è distorto. | Testina del nastro sporca. → Pulire la testina. |
Ricezione radio
| Problema | Causa/Soluzione |
| La sintonia preselezionata non è possibile. | • Memorizzare la frequenza corretta.
• La trasmissione è troppo debole. |
| La sintonia automatica non è possibile. | La trasmissione è troppo debole. → Usare la sintonia manuale. |
| L'indicazione "ST" lampeggia. | • Sintonizzare con precisione.
• La trasmissione è troppo debole. → Premere il tasto SENS per attivare il modo di ricezione monoaurale. |
