GEBRUIKSAANWIJZING XR-3501MK2 SONY
Gebruiksaanwijzing NL
Zie voor het monteren en aansluiten van het apparaat de bijgeleverde [Montage/Aansluitingen]-handleiding.
XR-3501MK2
- Afneembaar voorpaneel, dat u gemakkelijk kunt verwijderen van het apparaat, wanneer u de auto verlaat (pagina 4).
- Een pieptoon waarschuwt u als u het contact afzet en vergeet het voorpaneel van het apparaat te verwijderen.
- Krachtige ingebouwde eindversterker, max. uitgangsvermogen: 20 Watt × 4 voor een systeem met 4 luidsprekers.
- Digitale klok met 24-uurs aanduiding (pagina 5).
Cassettedeck-gedeelte
- ATA (Automatic Tuner Activation) tunerinschakelfunctie, voor het automatisch inschakelen van de radio tijdens het vooruitspoelen of terugspoelen van een cassette (pagina 6).
Tuner-gedeelte
- Maximaal 30 zenders kunnen worden vooringesteld: 18 FM-zenders en telkens 6 MG- en LG-zenders.
- Automatische geheugenfunctie om in het totaal 30 zenders snel en makkelijk in het geheugen op te slaan (pagina 7).
Voorzorgsmaatregelen
- Als de temperatuur in de auto als gevolg van parkeren in de volle zon bijzonder hoog is opgelopen, moet u het apparaat eerst even laten afkoelen alvorens u het inschakelt.
- Als het apparaat geen stroom krijgt, controleer dan eerst de aansluitingen. Is alles in orde, controleer dan de zekering.
- Als een systeem met twee luidsprekers geen geluid geeft, zet dan de voor/achter-balans (FAD) in de middenpositie.
- Als uw wagen is uitgerust met een elektrisch bediende antenne, schuift deze automatisch uit wanneer het toestel aan staat.
Als u na het lezen van deze gebruiksaanwijzing nog vragen of problemen hebt, kunt u altijd contact opnemen met uw Sony-leverancier.
Enkele opmerkingen over cassettes
Omgaan met cassettes
- Raak het bandje in de cassette niet aan, want zelfs het geringste vuil of stof kan aan de koppen blijven kleven.
- Leg cassettes nooit in de buurt van apparatuur die magneten bevat, zoals luidsprekers en versterkers. Een magnetisch veld kan de opnamen op het bandje gemakkelijk vervormen of zelfs wissen.
- Stel cassettes niet bloot aan rechtstreeks zonlicht, extreme koude of vocht.
- Als een bandje gedurende lange tijd wordt afgespeeld, kan de cassette in het apparaat warm worden ten gevolge van de ingebouwde eindversterker. Dit betekent niet dat er iets mis is.
Opmerkingen over de koppen van het cassettedeck
Bij langdurig gebruik van cassettes raken de koppen versleten, waardoor de geluidskwaliteit achteruitgaat of het geluid zelfs helemaal wegvalt. Daarom bevelen wij aan om de koppen ongeveer eenmaal per maand schoon te maken met de afzonderlijk verkrijgbare Sony cassette-reinigingsset. Indien het geluid niet verbetert na het gebruik van de reinigingscassette, raadpleeg dan uw Sony-dealer. - Bij gebruik van oude cassettes of cassettes van minderwaardige kwaliteit raken de koppen veel sneller versleten. Bij sommige cassettes kan de geluidskwaliteit al na een- of tweemaal afspelen verslechteren.
Cassettes met een speelduur die langer is dan 90 minuten
Het gebruik van cassettes met een speelduur die langer is dan 90 minuten wordt afgeraden, tenzij de cassette gedurende lange tijd achter elkaar kan spelen. De bandjes in deze cassettes zijn zo dun dat ze gemakkelijk kunnen uitrekken. Veelvuldig afspelen en stoppen van deze bandjes kan tot gevolg hebben dat ze verstrengeld raken in het mechanisme van het cassettedeck.
Inhoudsopgave
Verwijderen en aanbrengen van het voorpaneel 4 De klok instellen 5
Bediening van het cassettedeck
Cassettes afspelen 5 Cassettes uitwerpen 5 Snelspoelen 6 Radio-ontvangst tijdens snel vooruitspoelen of terugspoelen van een bandje — ATA-functie (Automatic Tuner Activation) 6
Radio-ontvangst
Automatisch zoeken naar zenders Automatische afstemming 6 Als de stereo-ontvangst op de FM te zwak is — Monoweergave 6 Afstemmen op een bepaalde frequentie — Handmatige afstemming 7 Zenders automatisch vastleggen in het geheugen — Automatische geheugenfunctie 7 Alleen de gewenste zenders vastleggen 7 Afstemmen op vastgelegde zenders 7
Overige functies
Kenmerken van het geluid instellen 8 Goede weergave van hoge en lage tonen bij een laag volume - Loudness-functie 8 De pieptoon onderdrukken. 8
Onderhoud 8 Apparaat verwijderen 9 Plaats van de toetsen 10 Technische gegevens 11 Verhelpen van problemen............ Achterflap
Verwijderen en aanbrengen van het voorpaneel
Het voorpaneel van dit apparaat kan verwijderd worden, om diefstal van de apparatuur te voorkomen.
Verwijderen van het voorpaneel
Vergeet niet, voor u het voorpaneel verwijdert, eerst op de toets te drukken. Druk vervolgens op de RELEASE toets om het voorpaneel te openen, en verwijder het voorpaneel door dit naar u toe te trekken, zoals afgebeeld.
Pas op dat u het voorpaneel niet laat vallen wanneer u dit van het apparaat haalt.

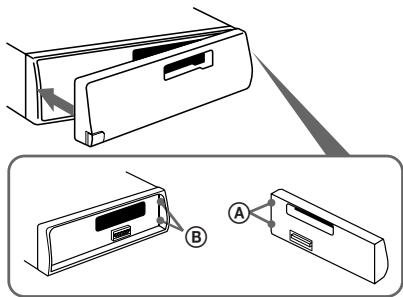

Aanbrengen van het voorpaneel
Bevestig de rechterkant van het voorpaneel aan het apparaat door deel A van het voorpaneel tegenover deel B van het apparaat te plaatsen, zoals afgebeeld. Druk vervolgens de linkerkant van het voorpaneel tegen het apparaat aan tot u een klik hoort.
Opmerkingen
- Let op dat het voorpaneel met de juiste kant wordt aangebracht, aangezien omgekeerd aanbrengen van het voorpaneel niet mogelijk is.
- Oefen bij het aanbrengen van het voorpaneel hier niet te veel druk op uit. Het voorpaneel kan gemakkelijk bevestigd worden door het lichtjes tegen het apparaat aan te drukken.
- Oefen nooit grote druk uit op het uitleesvenster van het voorpaneel.
- Wanneer u het voorpaneel meeneemt, is het aanbevolen dit in de bijgeleverde beschermhoes te verpakken.
- Voordat u het voorpaneel verwijdert, moet u het apparaat eerst uitschakelen. Als u op de RELEASE-toets drukt om het voorpaneel te verwijderen zonder dat het apparaat is uitgeschakeld, zal de installatie automatisch worden uitgeschakeld om beschadiging van de luidsprekers te voorkomen.
- Stel het voorpaneel nooit bloot aan direct zonlicht, extreme hitte of een hoge vochtigheidsgraad. Laat het afneembare voorpaneel ook nooit achter op het dashboard, enz., wanneer uw wagen in de volle zon staat geparkeerd, aangezien de temperatuur in de auto bijzonder hoog kan oplopen.
Waarschuwingstoon
Wanneer u de contactsleutel van de auto in de "OFF" stand zet zonder eerst het voorpaneel van het apparaat te verwijderen, zal er ter waarschuwing enkele seconden lang een pieptoon klinken.
De klok instellen
De klok werkt met een digitale 24-uurs cyclus.
Voorbeeld: instellen van de klok op 10:08 uur.
1 Tijdweergave
(Druk op de toets ® terwijl het apparaat werkt.)
2 Houd de DSPL
toets meer dan 2 seconden
Het getal voor de uren knippert.
Stel de uren in.
(achteruit)
(vooruit)
3 Druk lichtjes
toets.
De getallen voor de minuten knipperen.
Stel de minuten in.
(achteruit)
(vooruit)
4 Druk lichtjes
toets.
De klok begint te lopen.
Opmerking
De klok kan enkel worden ingesteld wanneer het apparaat ingeschakeld is. Stel de klok dus in nadat u de radio of cassettespeler al ingeschakeld heeft.
Bediening van het cassettedeck
Cassettes afspelen
Nadat u een cassette in het apparaat hebt gestoken, wordt het afspelen automatisch gestart.
Om de bandlooprichting te wijzigen:
druk tegelijk op de toets en de toets
Aanduiding van de bandlooprichting
De bovenkant van de cassette wordt afgespeeld.
De onderkant van de cassette wordt afgespeeld.
Bij weergave wordt de bandlooprichting aan het eind van de band automatisch omgekeerd.
Opmerking
Voor u het toestel afzet, haalt u best de cassette eruit om beschadiging van de cassette te voorkomen.
Cassette uitwerpen
Druk op de toets om het afspelen te stoppen en werp de cassette UIT.
Snelspoelen
| Bandlooprichting-aanduiding* | Vooruitspoelen | Terugspoelen |
| ▲ | | |
| ▲ | | |
Om het afspelen voort te zetten drukt u op de andere snelspoeltoets tot de vergrendelde toets vrijkomt.
- Tijdens het snelspoelen van de band knippert de < of ▷ aanduiding.
Radio-ontvangst tijdens snel vooruitspoelen of terugspoelen van een bandje
- ATA-functie (Automatic Tuner Activation)
Druk tijdens het afspelen op de toets ATA. → In het uitleesvenster verschijnt 1
Als u snel vooruitspoelt of terugspoelt met de toets ◁ of ▷, zal automatisch de radio worden ingeschakeld.
Radio-ontvangst
Automatisch zoeken naar zenders
— Automatische afstemming
1 Kies de gewenste afstemband.
2 Druk kort op een van beide zijden van de toets SEEK/MANU om een volgende zender te zoeken (automatische afstemming).
Het zoeken stopt als een zender wordt ontvangen. Blijf op een van beide zijden van de toets drukken tot de gewenste zender wordt ontvangen.
Als op de FM een zender met een stereosignaal van voldoende sterkte wordt gekozen,
verschijnt de aanduiding "ST" in het uitleesvenster.
Om te voorkomen dat de automatische afstemming te vaak stopt, drukt u even op de toets SENS. In het uitleesvenster verschijnt de aanduiding "LCL" (local seek mode). De automatische afstemming stopt dan alleen bij zenders met een relatief sterk signaal. Deze functie werkt alleen bij automatische afstemming.
Als de stereo-ontvangst op de FM te zwak is
— Monoweergave
Druk even op de toets [SENS]. → In het uitleesvenster verschijnt "MONO".
De kwaliteit van het geluid verbetert, maar het wordt wel mono.
Afstemmen op een bepaalde frequentie
— Handmatige afstemming
1 Kies de gewenste afstemband.
2 Druk op een van beide zijden van de toets SEEK/MANU en houd de toets ingedrukt. Laat de toets los als de gewenste zender wordt ontvangen.
VERKEERSVEILIGHEID!
Wanneer u tijdens het rijden wilt afstemmen, gebruik dan de automatische afstemming en de voorinstelnummertoetsen in plaats van de handmatige afstemming.
Gebruik tijdens het rijden de automatische afstemming en de geheugentoetsen in plaats van handmatige afstemming.
Zenders automatisch vastleggen in het geheugen
— Automatische geheugenfunctie
De zenders die het best worden ontvangen worden automatisch gezocht en opgeslagen per afstemband (FM1, FM2, FM3, MG en LG). Per afstemband kunnen maximaal 6 zenders in volgorde van frequentie worden opgeslagen onder de voorinstelnummertoetsen 1 tot 6.
1 Kies de gewenste afstemband.
2 Houd de toets TUNER/A.MEM meer dan twee seconden ingedrukt.
Het apparaat begint te zoeken in de gekozen afstemband en slaat de ontvangen zenders automatisch op onder de voorinstelnummertoetsen 1 tot 6.
Alleen de gewenste zenders vastleggen
1 Kies de gewenste afstemband.
2 Stem af op de zender die u wilt opslaan onder een voorinstelnummertoets. 3 Houd de gekozen voorinstelnummertoets (1 tot en met 6) ongeveer twee seconden ingedrukt tot er een pieptoon klinkt.
Het voorinstelnummer van de voorinstelnummertoets verschijnt in het uitleesvenster.
Per afstemband (FM1, FM2, FM3, MG en LG) kunnen maximaal 6 zenders in elke gewenste volgorde worden opgeslagen onder de voorinstelnummertoetsen. Op de FM kunnen dus in totaal 18 zenders worden vastgelegd in het geheugen.
Als u probeert een andere zender op te slaan onder dezelfde voorinstelnummertoets, gaat een eventuele eerdere instelling voor die toets verloren.
Afstemmen op vastgelegde zenders
1 Kies de gewenste afstemband.
2 Druk even kort op de voorinstelnummertoets voor de gewenste zender.
Opmerking
Als u een geheugentoets langer dan twee seconden ingedrukt houdt, worden de huidige zender opgeslagen. Om af te stemmen op de in het geheugen opgeslagen zender moet u dus kort op de geheugentoets drukken.
Overige functies
Kenmerken van het geluid instellen
1 Kies het kenmerk dat u wilt instellen door enkele malen op de toets te drukken.
VOL (volume) → BAS (lage tonen) → TRE (hoge tonen) → BAL (links/rechts-balans) → FAD (voor/achter-balans) → VOL (volume)
2 Wijzig de instelling van het gekozen kenmerk door op de toets - of + te drukken.
Wijzig de instelling binnen drie seconden nadat u het kenmerk hebt gekozen. (Na drie seconden krijgt de toets zijn functie van volumeregelaar terug.)
Goede weergave van hoge en lage tonen bij een laag volume
— Loudness-functie
Druk op de LOUD toets. → In het uitleesvenster verschijnt "LOUD". De hoge en lage tonen worden extra versterkt. Druk nogmaals op de toets om de functie te annuleren.
De pieptoon onderdrukken
Druk op de 5 toets terwijl de SEL toets wordt ingedrukt.
Druk nogmaals op deze toetsen om de pieptoon weer te laten klinken.
Onderhoud
Zekering vervangen
Let er bij het vervangen van de zekering op dat de nieuwe zekering het op de zekering vermelde ampèrage heeft. Als de zekering springt, controleer dan de voedingsaansluiting en vervang de zekering. Als de zekering weer springt nadat ze is vervangen, kan dit wijzen op een intern defect van het toestel. Raadpleeg in dit geval een Sony dealer.
Waarschuwing
Gebruik nooit een zekering met een hoger aantal ampère dan de bij het apparaat geleverde zekering, want hierdoor kan het apparaat beschadigd raken.
Reinigen van de aansluitingen
Het apparaat kan niet naar behoren functioneren als de aansluitingen tussen het apparaat en het voorpaneel niet schoon zijn. Om dat te voorkomen, opent u het voorpaneel door op de RELEASE toets te drukken, neemt u het weg en maakt u de aansluitingen schoon met een in alcohol gedrenkt wattenstaafje. Oefen niet te veel kracht uit om de stekker niet te beschadigen.
Apparaat zelf
Achterkant van het voorpaneel.

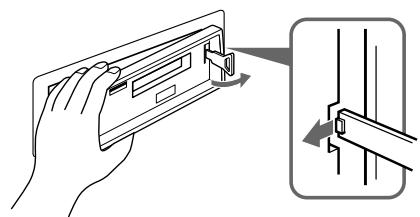

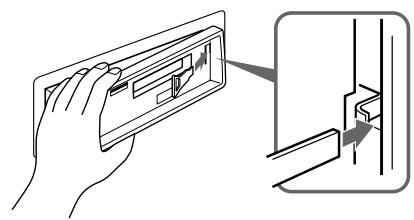

Apparaat verwijderen
1
Vrijmaaksleuteltje
2
3
4
NL

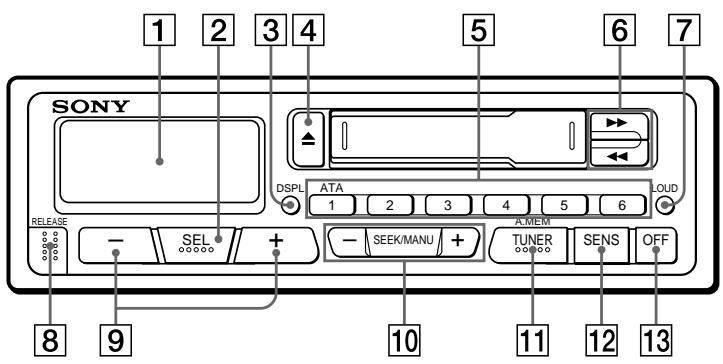

Plaats van de toetsen
Zie de pagina's in voor meer informatie.
Uitleesvenster 2 Toets SEL (kenmerk kiezen) 5 8 3 Toets DSPL (uitleesvenster instellen/klok instellen) 5 4 Toets (uitwerpen) 5 5 Tijdens radio-ontvangst: Voorinstelnummertoetsen 7
Tijdens afspelen van cassette:
toets ATA (automatische afstemming) 6
6 Toetsen voor snelspoelen/cassettekant ( / ) / DIR) 5 6
7 Toets LOUD (loudness) 8 Toets RELEASE (voorpaneel verwijderen) 9 - + (volume; lage tonen; hoge tonen; links/rechts-balans; voor/achterbalans) 63 10 Toets SEEK/MANU 67 11 TUNER/A.MEM (radio aan・kiezen afstemband/autom. geheugen) 67 12 Toets SENS (gevoeligheid instellen) 6 13 Toets OFF 4
Technische gegevens
Cassettegedeelte
Sporensysteem
4 sporen, 2 kanalen stereo
Snelheidsfluctuaties
0,13% (WRMS)
Frequentiebereik
30 - 15.000 Hz
Signaal-ruisverhouding
55 dB
Radio-gedeelte
FM
Afstembereik
87.5-108.0 MHz
Antenne-aansluiting
Externe antenne
Tussenfrequente
aansluiting
Bruikbare gevoeligheid
10,7 MHz
Selectiviteit
12 dBf
Signaal-ruisverhouding
70 dB bij 400 kHz
65 dB (stereo),
Harmonische vervorming bij 1 kHz
68 dB (mono)
0,5% (stereo),
Kanaalscheiding
0,3% (mono)
Frequentiebereik
35 dB bij 1 kHz
Vangverhouding
30 - 15.000 Hz
180°
2 dB
MG/LG
Afstembereik
MG: 531-1.602 kHz
LG: 153 - 281 kHz
Antenne-aansluiting
Externe antenne
Tussenfrequentie
aansluiting
Gevoeligheid
450 kHz
MG: 30 µV
LG: 50 µV
Versterkergedeelte
Uitgangen
Luidsprekeruitgangen
(afgeschermde
aansluitingen)
Luidspreker-impedantie 4-8 ohm
Maximaal uitgangsvermogen
20 W × 4 (bij 4 ohm)
Algemeen
Uitgangssnoeren
Eindversterkerbedieningssnoer
Toonregeling
Lage tonen ±8 dB bij 100
Stroomvoorziening
Hz
Hoge tonen ±8 dB bij
10 kHz
12 V gelijkstroom van
auto-accu (met negatieve
aarde)
Afmetingen
Ongeveer 186 × 57 × 170
mm (b/h/d) exclusief
uitstekende delen en
bedieningsorganen
Inbouw-afmetingen
Ongeveer 182 × 53 × 155
mm (b/h/d) exclusief
uitstekende delen en
bedieningsorganen
Ongeveer 1,2 kg
Onderdelen voor montage
en aansluiting (1 set)
Beschermhoes voor
voorpaneel (1)
Ontwerp en technische gegevens kunnen zonder
voorafgaande kennisgeving worden gewijzigd.
Verhelpen van problemen
Het volgende overzicht stelt u in staat de meest voorkomende problemen te verhelpen. Controleer eerst of de aansluitingen allemaal in orde zijn en of er geen vergissingen zijn gemaakt bij de bediening.
Algemeen
| Probleem | Oorzaak/Oplossing |
| Geen geluid | • Wijzig het volume met de + toets.
• Stel in het geval van een system met twee luidsprekers de voor/achter-balans in op de middenpositie. |
| Er verschijnen geen aanduidingen in het uitleesvenster. | Verwijder het Voorpaneel en reinig de aansluitingen. Raadpleeg “Reinigen van de aansluitingen” bij “Onderhoud” voor meer informatie. |
Cassettes afspelen
| Probleem | Oorzaak/Oplossing |
| Het geluid klinkt verrormd. | De weergavekop is vuil. → Maak de weergavekop schoon. |
Radio-ontvangst
| Probleem | Oorzaak/Oplossing |
| Geheugenafstemming is nicht möglich. | • Leg de juiste freiagentie vast in het geheugen.
• Het zendersignaal is te zwak. |
| Automatische afstemming is nicht möglich | Het zendersignaal is te zwak. → Gebruik handmatige afstemming. |
| De aanduiding “ST” knippert. | • Stem nauwkeuriger af.
• Het zendersignaal is te zwak. → Druk op de toets SENS om over te gaan op MONO. |
