Type de produit	Enregistreur vidéo
Marque et modèle	Tascam VSR265
Dimensions (L x H x P)	214 x 44,5 x 136,1 mm
Poids	850 g
Alimentation	PoE Plus classe 4 (via Ethernet) ou adaptateur secteur PS-P1220E en option
Consommation électrique	12,2 W
Entrées vidéo	HDMI IN (type A), résolutions jusqu'à 2160p30 (4K)
Sorties vidéo	HDMI OUT (type A)
Entrées audio	2 x analogiques symétriques (Euroblock), 1 x analogique asymétrique (mini-jack 3,5 mm)
Sorties audio	2 x analogiques symétriques (Euroblock), 1 x analogique asymétrique (mini-jack 3,5 mm)
Encodage vidéo	H.264, H.265 (4K), débit 500 kbps à 30 Mbps
Réseau	Ethernet Gigabit 1000BASE-T avec PoE+ (RJ-45)
Port USB	USB 3.0 type A pour installation et mises à jour
Température de fonctionnement	0°C à 40°C
Fonctions principales	Enregistrement et streaming vidéo/audio, encodage/décodage, contrôle via navigateur web
Entretien et nettoyage	Essuyer avec un chiffon sec et doux ; ne pas utiliser de produits chimiques
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir le boîtier, confier les réparations à un technicien qualifié
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service après-vente ou le magasin d'achat
Informations générales	Notice d'utilisation PDF incluse ; garantie valable dans le pays d'achat

FOIRE AUX QUESTIONS - VSR265 TASCAM

Comment installer le Tascam VSR265 ?

Connectez l'unité à un concentrateur réseau compatible PoE+ via un câble Ethernet Cat.5e ou supérieur. Si votre concentrateur ne prend pas en charge le PoE+, utilisez l'adaptateur secteur PS-P1220E (vendu séparément). Branchez une source vidéo (caméra) sur l'entrée HDMI IN et un moniteur sur la sortie HDMI OUT. Téléchargez et installez TASCAM DISCOVERY depuis la clé USB fournie sur un ordinateur du même réseau, puis lancez le Streaming Dashboard pour configurer l'encodeur ou le décodeur.

Quelles sont les résolutions vidéo supportées en entrée ?

Le VSR265 accepte les résolutions suivantes : 2160p30/29.97/25/24/23.98 (4K), 1080p60/59.94/50/30/29.97/25/24/23.98, 720p60/59.94/50, 576p50 et 480p60/59.94.

Comment configurer le streaming en direct ?

Après avoir installé l'outil TASCAM DISCOVERY, ouvrez le Streaming Dashboard dans votre navigateur. Pour l'encodage, cliquez sur Encoder Control, puis Output Settings pour choisir le protocole (RTMP, HLS, etc.) et ajuster les paramètres (débit binaire, fréquence d'images, résolution). Pour le décodage, utilisez l'onglet Decoder Control et Stream Settings.

Puis-je utiliser le VSR265 sans connexion PoE ?

Oui, si votre concentrateur réseau ne fournit pas l'alimentation PoE+, vous pouvez utiliser l'adaptateur secteur PS-P1220E (vendu séparément) pour alimenter l'unité via le connecteur DC In 12V.

Quels types de câbles audio puis-je utiliser ?

Les entrées audio symétriques utilisent des connecteurs Euroblock à pas de 3,81 mm pour des niveaux de +4 dBu. L'entrée asymétrique utilise une prise mini-jack 3,5 mm stéréo pour des niveaux de -10 dBV. Les sorties analogiques sont du même type.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux pour essuyer l'unité. N'utilisez pas de produits chimiques, diluants ou alcools, car ils pourraient endommager la surface ou provoquer une décoloration.

Le VSR265 peut-il enregistrer sur une carte SD ?

Non, le VSR265 n'est pas doté d'un lecteur de carte SD. Il est conçu pour le streaming réseau et l'enregistrement sur des serveurs distants via Ethernet. La clé USB fournie sert à l'installation du logiciel TASCAM DISCOVERY et au stockage du manuel de référence.

Quelles sont les conditions de température pour utiliser l'appareil ?

La plage de température de fonctionnement est de 0°C à 40°C. Évitez de placer l'unité dans des endroits exposés au soleil direct, près de sources de chaleur, ou dans des lieux très humides ou poussiéreux.

Comment obtenir une assistance technique ?

Contactez le magasin où vous avez acheté l'unité pour une assistance technique. Vous pouvez également consulter le site mondial TEAC (teac-global.com) pour trouver le distributeur TASCAM de votre région. Conservez votre preuve d'achat et la carte de garantie.

Puis-je utiliser un casque avec le VSR265 ?

Le VSR265 ne dispose pas de sortie casque dédiée. Pour écouter l'audio, utilisez la sortie analogique asymétrique (mini-jack 3,5 mm) avec un adaptateur si nécessaire. Attention : une pression acoustique excessive peut causer des lésions auditives.

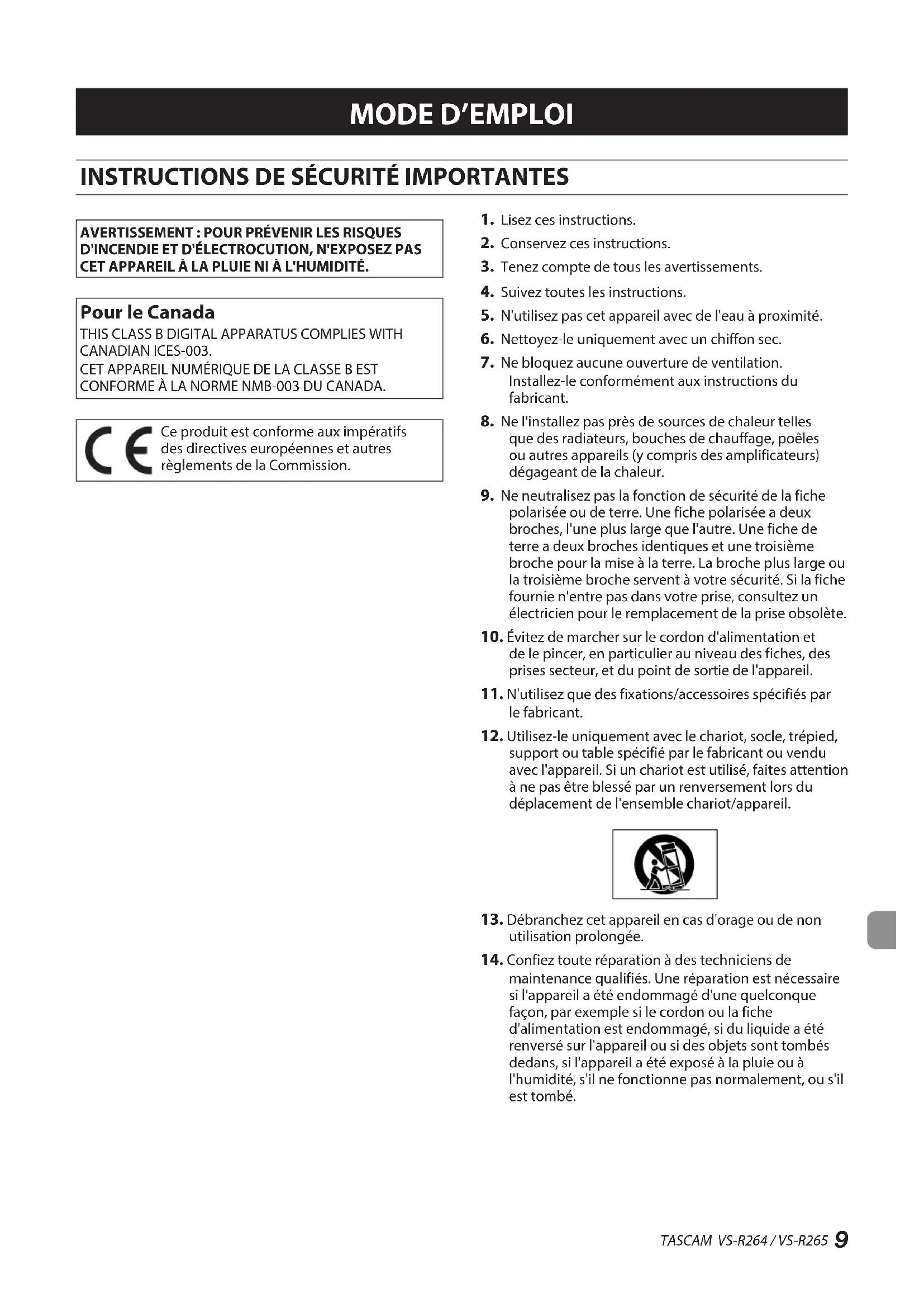

MODE D'EMPLOI VSR265 TASCAM

Ce produit est conforme aux impératifs des directives européennes et autres règlements de la Commission.

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil avec de l'eau à proximité.
6. Nettoyez-le uniquement avec un chiffon sec.
7. Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.
8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.
10. Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11. N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12. Utilisez-le uniquement avec le chariot, socle, trépied, support ou table spécifié par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.

1. Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.

2. Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.

3. L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.

4. La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
5. Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression acoustique excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.
6. Si vous rencontrez des problèmes avec ce produit, contactez TEAC pour une assistance technique. N'utilisez pas le produit tant qu'il n'a pas été réparé.

ATTENTION

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• Si le produit utilise des piles/batteries (y compris un pack de batteries ou des batteries fixes), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits qui utilisent des batteries remplaçables au lithium : remplacer une batterie par un modèle incorrect entraîne un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tous les équipements électriques et électroniques doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.

(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle sur roues barrée d'une croix, indique que l'équipement électrique et électronique doit être collecté et traité séparément des déchets ménagers.

Si une pile ou un accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que spécifiées dans la directive sur les piles et accumulateurs (2006/66/EC, 2013/56/EU), alors les symboles chimiques de ces élémen indiqués sous le symbole DEEE.

(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

ATTENTION

• N'EXPOSEZ PAS L'ÉLECTRONIQUE EN OUVRANT LE BOÎTIER OU SES CAPOTS. AUCUNE PIÈCE INTERNE N'EST RÉPARABLE PAR L'UTILISATEUR.
• SI VOUS RENCONTREZ DES PROBLÈMES AVEC CE PRODUIT, CONTACTEZ LE MAGASIN DANS LEQUEL VOUS L'AVEZ ACHETÉ POUR UNE ASSISTANCE TECHNIQUE. N'UTILISEZ PAS LE PRODUIT TANT QU'IL N'A PAS ÉTÉ RÉPARÉ.
• L'UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUIVI DE PROCÉDURES AUTRES QUE CE QUI EST DÉCRIT DANS CE DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN RAYONNEMENT DANGEREUX.

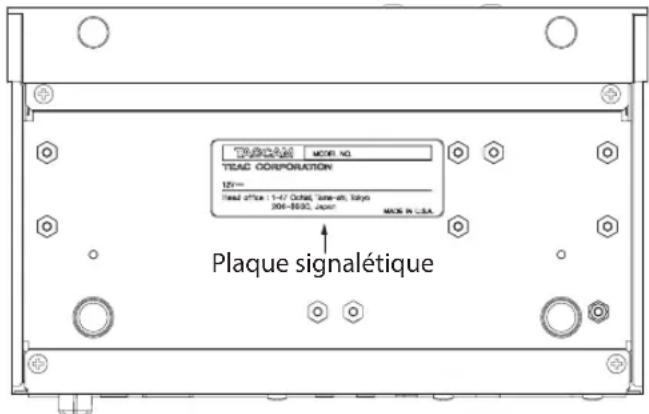

La plaque signalétique se trouve sous l'unité comme indiqué ci-dessous.

Face avant

Note à propos du manuel de référence ....11

Éléments fournis....11

Conventions employées dans ce mode d'emploi.....12

Précautions concernant l'emplacement et l'emploi ...12

Attention à la condensation ....12

Nettoyage de l'unité....12

Utilisation du site mondial TEAC....12

À propos du service d'assistance clientèle TASCAM ...12

Configurations requises....13

Navigateur web pris en charge....13

Procédure d'installation....13

Caractéristiques techniques....13

Entrées et sorties vidéo ....13

Entrées et sorties audio....14

Entrée/sortie de commande....14

Merci beaucoup d'avoir acheté un enregistreur/lecteur de streaming vidéo VS-R264 ou un enregistreur/lecteur de streaming vidéo 4K/UHD VS-R265 TASCAM.

Avant de connecter et d'utiliser cette unité, veuillez prendre le temps de lire ce mode d'emploi en totalité pour vous assurer une bonne compréhension de sa mise en service et de son branchement, ainsi que de la façon d'utiliser ses nombreuses fonctions utiles et pratiques. Une fois la lecture de ce mode d'emploi terminée, veillez à le conserver en lieu sûr pour référence ultérieure.

Vous pouvez aussi télécharger ce mode d'emploi depuis le site mondial de TEAC (http://teac-global.com/).

Note à propos du manuel de référence

Ce mode d'emploi explique chacune des fonctions de cette unité. Veuillez consulter le manuel de référence pour des informations détaillées sur chacune des fonctions. Le manuel de référence peut être téléchargé à partir de la clé USB fournie et du site mondial de TEAC (http://teac-global.com/).

Éléments fournis

Ce produit est livré avec les éléments suivants.

Ouvrez l'emballage avec soin pour ne pas les endommager. Conservez la boîte et les matériaux d'emballage pour de futurs transports.

Si un élément quelconque est manquant ou a été endommagé durant le transport, veuillez contacter le magasin dans lequel vous avez acheté cette unité.

- Unité principale ....x 1

- Clé USB....×1

•Manuel de référence

- Supports d'installation....×2

- Mode d'emploi (ce document) incluant la garantie....× 1

Conventions employées dans ce mode d'emploi

Dans ce document, les conventions suivantes sont employées :

- Les cartes mémoire SD/SDHC sont appelées « cartes SD ».

- Les « supports à mémoire flash USB » sont parfois appelés « clés USB ».

- Si nécessaire, des informations supplémentaires sont fournies sous les intitulés CONSEIL, NOTE et ATTENTION.

CONSEIL

Ce sont des conseils concernant l'emploi de l'unité.

NOTE

Ce sont des explications supplémentaires et des descriptions de cas particuliers.

ATTENTION

Ne pas suivre ces instructions peut par exemple entraîner des dommages pour l'équipement ou la perte de données.

MISE EN GARDE

Le non-respect de ces instructions peut entraîner des blessures.

Précautions concernant l'emplacement et l'emploi

• La plage de température de fonctionnement de cette unité est comprise entre 0 et 40 °C.

• Ne placez pas cette unité dans les types d'emplacement suivants. Cela pourrait dégrader la qualité du signal ou causer des mauvais fonctionnements.
  Lieux sujets à des vibrations importantes
  Près d'une fenêtre ou à un autre endroit exposé directement au soleil
  Près de chauffages ou dans des lieux extrêmement chauds
  Lieux extrêmement froids
  Lieux très humides ou mal aérés
  Lieux très poussiéreux

• Pour permettre une bonne dispersion thermique, ne placez rien sur le dessus de l'unité.

• Ne placez pas cette unité sur un amplificateur de puissance ou un autre appareil générant de la chaleur.
• Pour installer cette unité sur ou sous un bureau, utilisez les supports de fixation fournis.
• Pour monter cette unité dans un rack, utilisez un AK-RS1 TASCAM (vendu séparément).

Attention à la condensation

De la condensation peut se produire si l'unité est déplacée d'un endroit froid à un endroit chaud, est utilisée dans une pièce qui vient d'être chauffée ou soumise à des changements brutaux de température.

Pour empêcher cela ou si cela se produit, laissez l'unité une ou deux heures à la température de la nouvelle pièce avant de l'utiliser.

Nettoyage de l'unité

Essuyez l'unité avec un chiffon sec et doux pour la nettoyer. Ne l'essuyez pas avec des lingettes de nettoyage contenant des produits chimiques, du diluant, de l'alcool ou d'autres agents chimiques. Cela pourrait endommager la surface ou causer une décoloration.

Utilisation du site mondial TEAC

Vous pouvez télécharger des mises à jour pour cette unité depuis le site mondial de TEAC :

http://teac-global.com/

Dans la section TASCAM Downloads (téléchargements TASCAM), sélectionnez la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.

À propos du service d'assistance clientèle TASCAM

Les produits TASCAM ne bénéficient d'une assistance et d'une garantie que dans leur pays/région d'achat.

Pour bénéficier d'une assistance après l'achat, recherchez dans la liste des distributeurs TASCAM fournie sur le site mondial TEAC (http:// teac-global.com/) la société ou le représentant local pour la région dans laquelle vous avez acheté le produit et contactez cette organisation.

Pour toute demande, l'adresse physique du magasin ou URL du site marchand chez qui a été effectué l'achat ainsi que la date d'achat sont requises.

De plus, la carte de garantie et une preuve d'achat peuvent également être nécessaires.

Consultez le site mondial TEAC (http://teac-global.com) pour les informations les plus récentes sur les systèmes d'exploitation pris en charge.

Navigateur web pris en charge

Google Chrome version 39 ou plus récente

Procédure d'installation

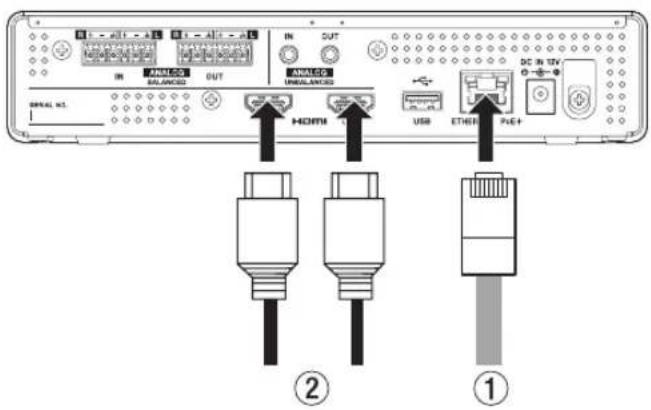

1. Au moyen d'un câble réseau local (LAN) de catégorie 5E ou supérieure (①), connectez le VS-R264/VS-R265 à un concentrateur (« hub ») prenant en charge l'alimentation par Ethernet PoE Plus.

NOTE

Pour la connexion à un concentrateur qui ne prend pas en charge l'alimentation PoE Plus, utilisez un adaptateur secteur PS-P1220E TASCAM dédié (vendu séparément) afin de fournir cette alimentation.

1. Connectez les appareils HDMI aux connecteurs HDMI IN/OUT (②).

Pour encoder :

Branchez une caméra ou une autre source vidéo au connecteur HDMI IN.

Quand la source vidéo s'active, le voyant INPUT (entrée) s'allume à l'avant de l'unité.

Pour décoder :

Branchez un moniteur vidéo ou un téléviseur au connecteur HDMI OUT.

1. Branchez la clé USB fournie dans un ordinateur connecté au réseau et ouvrez le dossier « Setup » (configuration).
2. Sélectionnez le fichier correspondant au système d'exploitation utilisé et installez TASCAM DISCOVERY.
3. Lancez TASCAM DISCOVERY.
4. Cliquez sur « Open » (ouvrir) pour le VS-R264/VS-R265 auquel vous souhaitez vous connecter et lancez le tableau de bord de streaming (Streaming Dashboard).
5. Cliquez sur les boutons de sélection d'écran dans la zone des onglets pour ouvrir l'écran des paramètres d'encodeur ou de décodeur.

Pour encoder :

• Cliquez sur « Encoder Control » pour ouvrir l'écran de contrôle de l'encodeur.
• Cliquez sur le bouton Output Settings en écran Encoder Control pour ouvrir l'écran de sortie d'encodeur.
• Sélectionnez l'onglet correspondant au type de streaming souhaité.

Pour décoder :

• Cliquez sur « Decoder Control » pour ouvrir l'écran de contrôle du décodeur.
• Cliquez sur le bouton Stream Settings en écran Decoder Control pour ouvrir l'écran des paramètres de streaming du décodeur.
• Sélectionnez l'onglet correspondant au type de streaming souhaité.

Caractéristiques techniques

Entrées et sorties vidéo

Connecteurs HDMI IN et OUT

Connecteur : port de type A

Résolutions d'entrée

2160p30/p29.97/p25/p24/p23.98 (VS-R265 uniquement), 1080p60/p59.94/p50/p30/p29.97/p25/p24/p23.98, 720p60/p59.94/p50, 576p50, 480p60, 480p59.94

Limitation de la fréquence d'images

On/Off

Résolution de mise à l'échelle à l'encodage

Passage direct, 320 x 180p, 480 x 270p, 640x360p, 720x480p, 720x576p, 960x540p, 1280x720p, 1920x1080p, 3840x2160p (VS-R265 uniquement)

Formats d'encodage

H.264, H.265 (VS-R265 uniquement)

Débits binaires d'encodage

500 kbit/s - 30 Mbit/s

Contrôle du débit binaire

Variable, constant

Intervalle entre images clés

Secondes : 0,25 - 16,5 (par défaut : 1) par paliers de 0,25

Images:3-1000

Entrées et sorties audio

Connecteurs ANALOG (BALANCED) IN

Connecteurs : barrette Euroblock à pas de 3,81 mm

Niveaux d'entrée nominaux :

+4 dBu (1,23 Vrms, lorsque le niveau de référence n'est pas réglé sur -9 dB Fs) +6 dBu (1,55 Vrms, quand le niveau de référence est réglé sur -9 dB FS)

Niveau d'entrée maximal (commutable) :

+15 dBu (4,36 Vrms, niveau de référence : -9 dB FS)
+18 dBu (6,16 Vrms, niveau de référence : -14 dB FS)
+20 dBu (7,75 Vrms, niveau de référence : -16 dB FS)

Impédance d'entrée : 10 kΩ ou plus

Connecteurs ANALOG (UNBALANCED) IN

Connecteur : mini-jack 3,5 mm stéréo Impédance d'entrée : 10 kΩ

Niveau d'entrée minimal : -10 dBV (0,316 Vrms)

Niveau d'entrée maximal : +6 dBV (2,0 Vrms)

Connecteurs ANALOG (BALANCED) OUT

Connecteurs : barrette Euroblock à pas de 3,81 mm

Niveaux de sortie nominaux :

+4 dBu (1,23 Vrms, lorsque le niveau de référence n'est pas réglé sur -9 dB Fs)

+6 dBu (1,55 Vrms, quand le niveau de référence est réglé sur -9 dB FS)

Niveau de sortie maximal (commutable) :

+15 dBu (4,36 Vrms, niveau de référence : -9 dB FS)

+18 dBu (6,16 Vrms, niveau de référence : -14 dB FS)

+20 dBu (7,75 Vrms, niveau de référence : -16 dB FS)

Impédance de sortie : 200 ohms ou moins

Connecteurs ANALOG (UNBALANCED) OUT

Connecteur : mini-jack 3,5 mm stéréo

Impédance de sortie : 200 Ω

Niveau de sortie minimal : -10 dBV (0,316 Vrms)

Niveau de sortie maximal : +6 dBV (2,0 Vrms)

Entrée/sortie de commande

Connecteur Ethernet/PoE+

Connecteur : RJ-45

Protocole de transmission : TCP/IP

Norme Ethernet Gigabit : 1000BASE-T (IEEE 802.3ab)

Câbles : STP catégorie 5e ou plus rapides

Port USB

Connecteur : USB 4 broches type A

Protocole : USB 3.0

Performances audio

Performances du convertisseur A/N intégré

Distorsion (DHT+B)

0,002 %

Rapport signal/bruit

102 dB

Performances du convertisseur N/A intégré

Distorsion (DHT+B)

0,00035 %

Rapport signal/bruit

130 dB

Performances d'entrée analogique vers sortie numérique (HDMI) (codage/décodage AAC 512 kbit/s)

Réponse en fréquence

20 Hz - 16,5 kHz : ±0,5 dB (JEITA)

Distorsion (DHT+B)

0,008 % ou moins (pleine échelle -0,5 dB, JEITA)

Rapport signal/bruit

94 dB ou plus (JEITA)

Plage dynamique

95 dB ou plus (JEITA)

Diaphonie entre les canaux

90 dB ou plus (JEITA)

Performances d'entrée numérique (HDMI) vers sortie analogique (codage/décodage AAC 512 kbit/s)

Réponse en fréquence

20 Hz - 16,5 kHz : ±0,5 dB (JEITA)

Distorsion (DHT+B)

0,007 % ou moins (pleine échelle -0,5 dB, JEITA)

Rapport signal/bruit

Sortie symétrique : 113 dB ou plus (JEITA)

Sortie asymétrique : 109 dB ou plus (JEITA)

Plage dynamique

96 dB ou plus (JEITA)

Diaphonie entre les canaux

100 dB ou plus (JEITA)

Note : JEITA signifie « conformément à la norme JEITA CP-2150 »

Autres

Alimentation

PoE Plus classe 4

Adaptateur secteur PS-P1220E TASCAM (vendu séparément)

Consommation électrique

12.2 W

Dimensions

214 x 44,5 x 136,1 mm

(L x H x P, avec parties saillantes)

Poids

850 g

Plage de température de fonctionnement

0^ C - 40^ C

• Les illustrations de ce mode d'emploi peuvent partiellement différer du produit réel.
• Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.
• Des caractéristiques détaillées sont fournies dans le manuel de référence.
