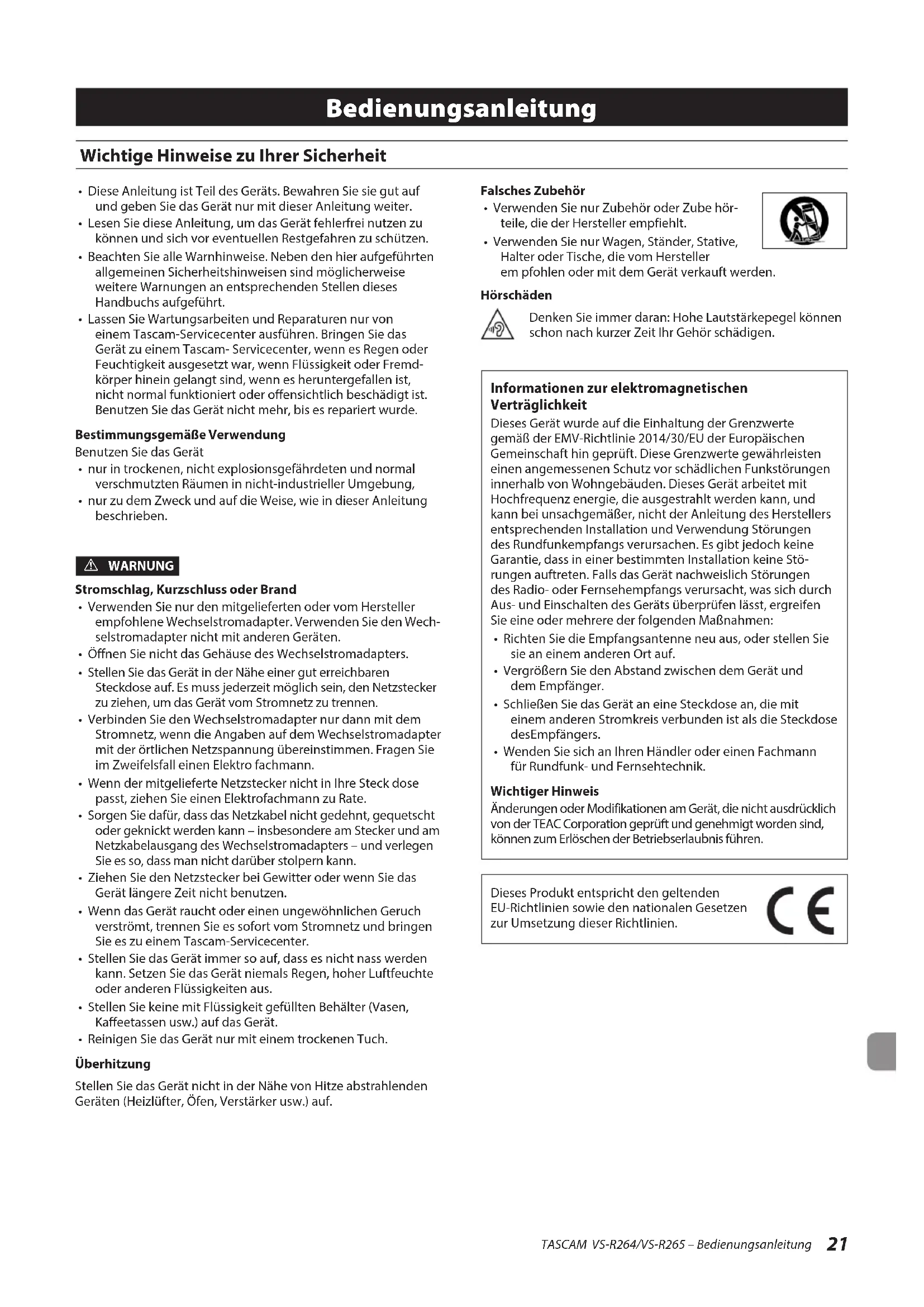

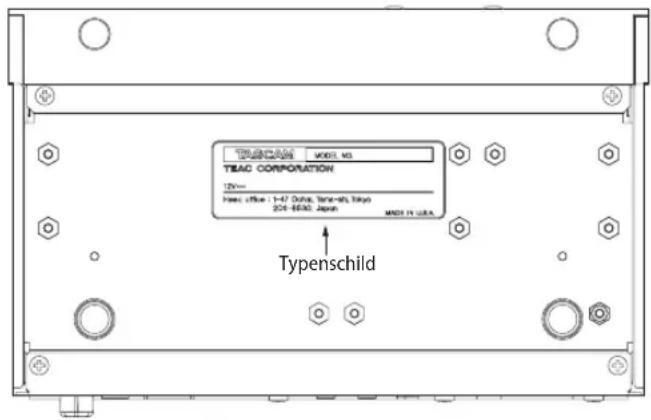

Einführung Vielen Dank, dass Sie sich für einen Videostreamer und -recorder VS-R264 oder VS-R265 von Tascam entschieden haben. Bevor Sie das Gerät benutzen, lesen Sie sich diese Anleitung bitte aufmerksam durch. Nur so ist sichergestellt, dass Sie den Wandler richtig einrichten und bedienen und viele Jahre Freude daran haben. Bewahren Sie diese Anleitung gut auf, und geben Sie sie immer zusammen mit dem VS-R264/VS-R265 weiter, da sie zum Produkt gehört. Hinweis zum Referenzhandbuch Dieses Handbuch erklärt die grundlegenden Schritte zur Inbe- triebnahme des Geräts. Eine vollständige Beschreibung aller Funktionen stellt das Referenzhandbuch bereit. Links zur digitalen Version dieser Bedienungsanleitung und des Referenzhandbuchs finden Sie auf der deutschen Tascam-Website (https://tascam.de/downloads). Auspacken/Lieferumfang Zum Lieferumfang dieses Produkts gehören die unten aufge- führten Bestandteile. Achten Sie beim Öffnen der Verpackung darauf, dass Sie nichts beschädigen. Bewahren Sie das Verpackungsmaterial für einen eventuellen zukünftigen Transport auf. Sollte etwas fehlen oder auf dem Transport beschädigt worden sein, wenden Sie sich bitte an Ihren Händler.

• VS-R264/VS-R265 ....................................................................................... 1

• USB-Stick (enthält das Programm TASCAM DISCOVERY unddas Referenzhandbuch im PDF-Format) .................................. 1

• Bedienungsanleitung (das vorliegende Dokument) einschließlich Garantiehinweis ............................................................. 1 Häufig verwendete Bezeichnungen und Begriffe In diesem Handbuch verwenden wir die folgenden Schriftbilder und Schreibweisen:

• Tasten, Buchsen und andere Bedienelemente an diesem und anderen Geräten kennzeichnen wir wie folgt mit fett gesetzten Großbuchstaben: Anschluss HDMI IN.

• Ergänzende Informationen oder wichtige Hinweise sind wie folgt gekennzeichnet: Anmerkung Hierunter finden Sie ergänzende Erklärungen und Hinweise zu besonderen Situationen. Wichtig Besonderheiten, die bei Nichtbeachtung zu Datenverlust, Funktionsstörungen oder unerwartetem Verhalten des Geräts führen können.

VORSICHT Wenn Sie so gekennzeichnete Hinweise nicht beachten, besteht ein Risiko von leichten oder mittelschweren Verlet- zungen.

WARNUNG Bei Nichtbeachtung so gekennzeichneter Hinweise besteht Lebensgefahr. Ergänzende Sicherheitshinweise zur Aufstellung/Installation

• Der zulässige Betriebstemperaturbereich für dieses Gerät liegt zwischen 0 °C und 40 °C.

• Stellen Sie das Gerät nicht an den im Folgenden bezeichneten Orten auf. Andernfalls könnte sich die Klangqualität ver- schlechtern und/oder es könnten Fehlfunktionen auftreten. – Orte, die starken Erschütterungen ausgesetzt sind, – Orte mit direkter Sonneneinstrahlung (z.B. an einem Fenster), – in der Nähe von Heizgeräten oder an anderen Orten, an denen hohe Temperaturen herrschen, – wo die Temperatur unter dem Gefrierpunkt liegt, – sehr feuchte oder schlecht belüftete Orte, – Orte mit hoher Staubkonzentration.

• Legen Sie keine Gegenstände auf das Gerät, um eine ausrei- chende Wärmeabfuhr zu gewährleisten.

• Stellen Sie das Gerät nicht auf einen Leistungsverstärker oder andere Hitze erzeugende Geräte.

• Wenn Sie das Gerät auf oder unter einem Tisch montieren, verwenden Sie die mitgelieferten Montagewinkel.

• Wenn Sie das Gerät in einen Gestellschrank (ein Rack) einbauen, verwenden Sie die von Tascam optional erhältliche Rackmontagehalterung AK-RS1. Kondensation vermeiden Wenn Sie das Gerät aus einer kalten Umgebung in eine warme Umgebung bringen, in einem schnell beheizbaren Raum ein- setzen oder anderen plötzlichen Temperaturschwankungen aussetzen, besteht die Gefahr, dass sich Kondenswasser bildet. Um dies zu vermeiden, lassen Sie das Gerät ein bis zwei Stunden stehen, bevor Sie es verwenden. Das Gerät reinigen Verwenden Sie zum Reinigen ein trockenes, weiches Tuch. Ver- wenden Sie zum Reinigen niemals getränkte Reinigungstücher auf chemischer Basis, Verdünner, Alkohol oder andere chemische Substanzen. Diese können die Oberfläche des Geräts angreifen oder Verfärbungen hervorrufen. Informationen zum Kundendienst von Tascam Kunden haben nur in dem Land Anspruch auf Kundendienst und Gewährleistung, in dem sie das Produkt gekauft haben. Um den Kundendienst von Tascam in Anspruch zu nehmen, suchen Sie auf der TEAC Global Site unter http://teac-global.com/ nach der lokalen Niederlassung oder dem Distributor für das Land, in dem Sie das Produkt erworben haben, und wenden Sie sich an dieses Unternehmen. Bei Anfragen geben Sie bitte die Adresse des Geschäfts oder Webshops (URL), in dem Sie das Produkt gekauft haben, und das Kaufdatum an. Darüber hinaus kann die Garantiekarte und der Kaufbeleg erfor- derlich sein.24 TASCAM VS-R264/VS-R265 – Bedienungsanleitung Systemvoraussetzungen Aktualisierte Hinweise zur Kompatibilität mit verschiedenen Betriebssystemen finden Sie gegebenenfalls auf unserer Website (https://tascam.de/). Unterstützter Webbrowser Google Chrome Version 39 oder neuer Einrichtung

1. Nutzen Sie ein Netzwerkkabel (1) der Kategorie 5E oder

höher, um den VS-R264/VS-R265 mit einem Netzwerk- Switch zu verbinden, der den Streamer mittels PoE Plus mit Strom versorgen kann. Anmerkung Wenn Ihr Netzwerk-Switch kein PoE Plus unterstützt, nutzen Sie den als Zubehör erhältlichen Wechselstromadapter Tascam PS-P1220E für die Stromversorgung des Geräts.

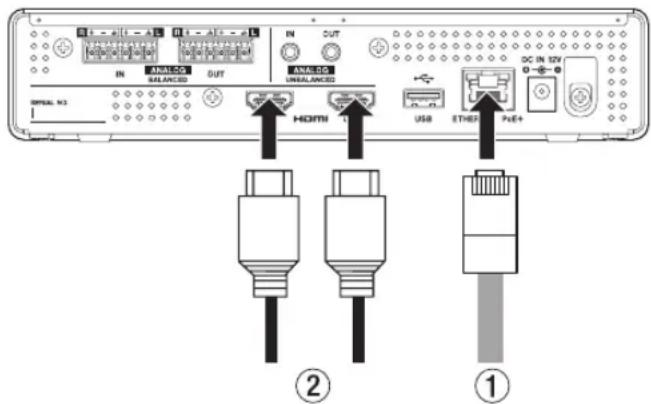

2. Verbinden Sie HDMI-Geräte mit den Anschlüssen HDMI IN

beziehungsweise HDMI OUT (2). Um zu kodieren: Schließen Sie eine Kamera oder eine andere Videoquelle an den Anschluss HDMI IN an. Sobald die Videoquelle aktiv ist, leuchtet das INPUT- Lämpchen auf der Vorderseite des Geräts. Um zu dekodieren: Schließen Sie einen Videomonitor oder Fernseher an den Anschluss HDMI OUT an.

3. Verbinden Sie den mitgelieferten USB-Stick mit einem

Computer, der mit dem Netzwerk verbunden ist, und öffnen Sie den Ordner „Setup“.

4. Wählen Sie die für Ihr Betriebssystem geeignete Datei aus,

und installieren Sie TASCAM DISCOVERY.

5. Starten Sie TASCAM DISCOVERY.

6. Klicken Sie für den VS-R264/VS-R265, bei dem Sie sich

anmelden möchten, auf „Open“ und starten Sie das „Streaming Dashboard“.

7. Nutzen Sie die Auswahlschaltflächen des Registerkarten-

bereichs, um die Seite für die Encoder- oder Decoder- Einstellungen aufzurufen. Um zu kodieren: – Klicken Sie auf „Encoder Control“, um die Einstellungsseite für den Encoder aufzurufen. – Klicken Sie bei „Output Settings“ auf die Schaltfläche , um die Ausgangseinstellungen für den Encoder aufzurufen. – Wählen Sie die Registerkarte für den gewünschten Streaming-Typ, und nehmen Sie dort die entsprechenden Einstellungen vor. Um zu dekodieren: – Klicken Sie auf „Decoder Control“, um die Einstellungsseite für den Decoder aufzurufen. – Klicken Sie bei „Stream Settings“ auf die Schaltfläche , um die Stream-Einstellungen für den Decoder aufzurufen. – Wählen Sie die Registerkarte für den gewünschten Streaming-Typ, und nehmen Sie dort die entsprechenden Einstellungen vor. Technische Daten Videoeingänge und -ausgänge

• HDMI-Eingang/-Ausgang (HDMI IN/OUT) Anschlusstyp: Typ-A-Buchse

• Eingangsauflösungen 2160p@(30, 29,97, 25, 24, 23,98) (nur VS-R265), 1080p@(60, 59,94, 50, 30, 29,97, 25, 24, 23,98), 720p@(60, 59, 94, 50), 576p@50, 480p@60, 480p@59,94

• Frameratenbegrenzung Ein-/ausschaltbar

• Kodierungs-Bitraten 500 kBit/s bis 30 MBit/s

• Bitratensteuerung Variabel, konstant

• Keyframe-Intervall Sekunden: 0,25–16,5 in 0,25-Sekunden-Schritten, Voreinstellung: 1 s Frames: 1–1000TASCAM VS-R264/VS-R265 – Bedienungsanleitung

Audioeingänge und -ausgänge

• Analogeingänge (symmetrisch) Anschlusstyp: Euroblock, Rastermaß 3,81 mm Nominale Eingangspegel: +4 dBu (1,23 Vrms, Ref(D) ≠ –9 dBFs) +6 dBu (1,55 Vrms, Ref(D) = –9 dBFS) Maximaler Eingangspegel (wählbar): +15 dBu (4,36 Vrms, Ref(D) = –9 dBFS) +18 dBu (6,16 Vrms, Ref(D) = –14 dBFS) +20 dBu (7,75 Vrms, Ref(D) = –16 dBFS) Eingangsimpedanz: ≥10 kΩ

• Analogeingänge (unsymmetrisch) Anschlusstyp: 3,5-mm-Stereoklinkenbuchse Eingangsimpedanz: 10 kΩ Minimaler Eingangspegel: –10 dBV (0,316 Vrms) Maximaler Eingangspegel: +6 dBV (2,0 Vrms)

• Analogausgänge (symmetrisch) Anschlusstyp: Euroblock, Rastermaß 3,81 mm Nominale Ausgangspegel: +4 dBu (1,23 Vrms, Ref(D) ≠ –9 dBFs) +6 dBu (1,55 Vrms, Ref(D) = –9 dBFS) Maximaler Ausgangspegel (wählbar): +15 dBu (4,36 Vrms, Ref(D) = –9 dBFS) +18 dBu (6,16 Vrms, Ref(D) = –14 dBFS) +20 dBu (7,75 Vrms, Ref(D) = –16 dBFS) Ausgangsimpedanz: ≤200 Ω

• Analogausgänge (unsymmetrisch) Anschlusstyp: 3,5-mm-Stereoklinkenbuchse Ausgangsimpedanz: 200 Ω Minimaler Ausgangspegel: –10 dBV (0,316 Vrms) Maximaler Ausgangspegel: +6 dBu (2,0 Vrms) 0 dBu = 0,775 Vrms Weitere Eingänge und Ausgänge

• Netzwerkanschluss (Ethernet/PoE+) Anschlusstyp: RJ-45 Übertragungsprotokoll: TCP/IP Gigabit-Ethernet-Standard: 1000BASE-T (IEEE 802.3ab) Kabel: STP-Kabel entsprechend Cat 5e oder besser

• USB-Anschluss Anschlusstyp: 4-polige USB-Buchse, Typ A Protokoll: USB 3.0 Leistungsdaten Audio

• Eingebauter A/D-Wandler Verzerrung (THD+N): 0,002 % Fremdspannungsabstand: 102 dB

• Eingebauter D/A-Wandler Verzerrung (THD+N): 0,00035 % Fremdspannungsabstand: 130 dB

• Analogeingang bis HDMI-Ausgang (AAC-Kodierung/- Dekodierung mit 512 kBit/s) Frequenzbereich: 20–16500 Hz, ±0,5 dB (JEITA) Verzerrung (THD+N): ≤0,008 % (0,5 dB unter FS, JEITA) Fremdspannungsabstand: ≥94 dB (JEITA) Dynamikumfang: ≥95 dB (JEITA) Übersprechdämpfung: ≥90 dB (JEITA)

• HDMI-Eingang bis Analogausgang (AAC-Kodierung/- Dekodierung mit 512 kBit/s) Frequenzbereich: 20–16500 Hz, ±0,5 dB (JEITA) Verzerrung (THD+N): ≤0,007 % (0,5 dB unter FS, JEITA) Fremdspannungsabstand Symmetrischer Ausgang: ≥113 dB (JEITA) Unsymmetrischer Ausgang: ≥109 dB (JEITA) Dynamikumfang: ≥96 dB (JEITA) Übersprechdämpfung: ≥100 dB (JEITA) Anmerkung zu JEITA: Messungen entsprechend JEITA-Standard CP-2150 Stromversorgung und sonstige Daten

• Stromversorgung PoE Plus, Klasse 4 Wechselstromadapter Tascam PS-P51220E (als Zubehör erhältlich)

• Abmessungen (B × H × T, über alles) 214 mm × 45 mm × 136 mm

• Zulässiger Betriebstemperaturbereich 0–40 °C

• Abbildungen können teilweise vom tatsächlichen Erscheinungsbild des Produkts abweichen.

• Änderungen an Konstruktion und technischen Daten vorbehalten.

• Detaillierte technische Daten siehe Referenzhandbuch.26 TASCAM VS-R264/VS-R265 – BedienungsanleitungTASCAM VS-R264 / VS-R265
