使用説明書 VSR265 TASCAM
VIDEO STREAMER/RECORDER
VS-R265
4K/UHD VIDEO STREAMER/RECORDER


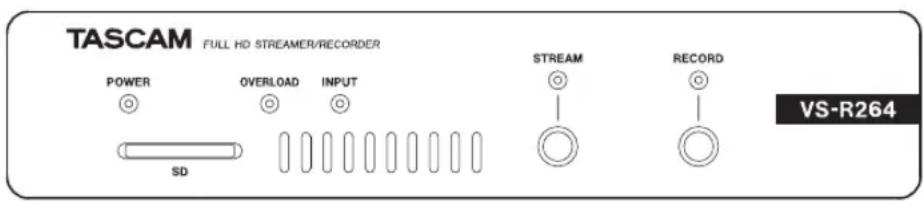

TASCAM FULL HD STREAMER/RECORDER POWER OVERLOAD INPUT SD STREAM RECORD VS-R264


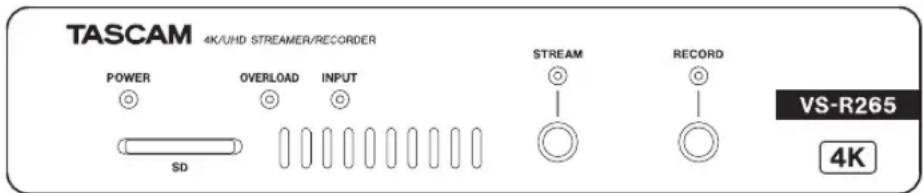

TASCAM 4K/UHD STREAMER/RECORDER POWER OVERLOAD INPUT SD STREAM RECORD VS-R265 4KOWNER'S MANUAL
ENGLISH
MODE D'EMPLOI
FRANÇAIS
MANUAL DEL USUARIO
ESPAÑOL
BEDIENUNGSANLEITUNG
DEUTSCH
VIDEO STREAMER/RECORDER o VS-R265 4K/UHD VIDEO STREAMER/RECORDER.

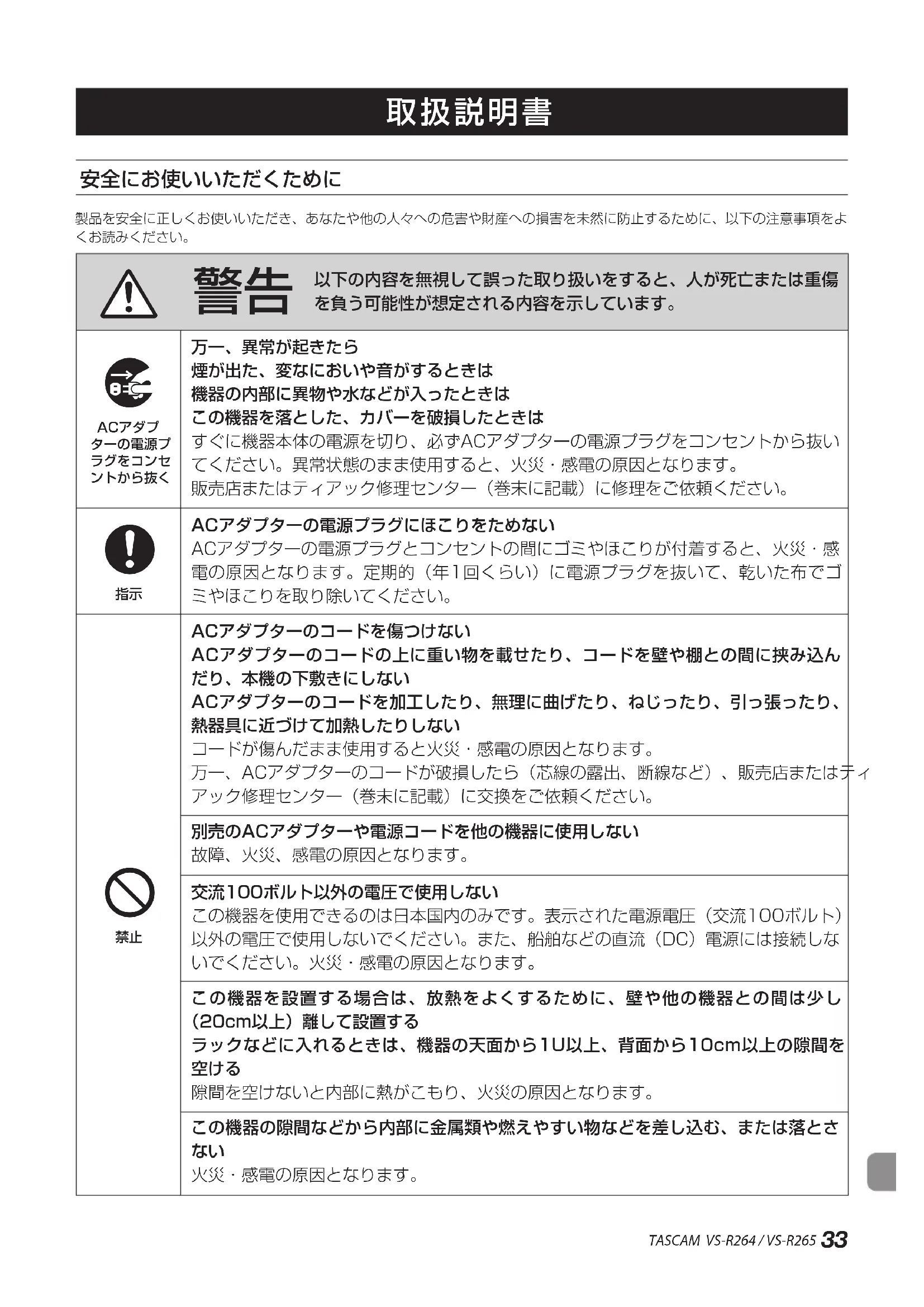

製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、以下の注意事項をよくお読みください。
 | 警告 以下の内容を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。 |
 ACアダプターの電源プラグをコンセントから抜く | 万一、異常が起きたら煙が出た、変なにおいや音がするときは機器の内部に異物や水などが入ったときはこの機器を落とした、カバーを破損したときはすぐに機器本体の電源を切り、必ずACアダプターの電源プラグをコンセントから抜いてください。異常状態のまま使用すると、火災・感電の原因となります。販売店またはティアック修理センター(巻末に記載)に修理をご依頼ください。 |
 指示 | ACアダプターの電源プラグにほこりをためないACアダプターの電源プラグとコンセントの間にゴミやほこりが付着すると、火災・感電の原因となります。定期的(年1回くらい)に電源プラグを抜いて、乾いた布でゴミやほこりを取り除いてください。 |
 禁止 | ACアダプターのコードを傷つけないACアダプターのコードの上に重い物を載せたり、コードを壁や棚との間に挟み込んだり、本機の下敷きにしないACアダプターのコードを加工したり、無理に曲げたり、ねじったり、引っ張ったり、熱器具に近づけて加熱したりしないコードが傷んだまま使用すると火災・感電の原因となります。万一、ACアダプターのコードが破損したら(芯線の露出、断線など)、販売店またはチェック修理センター(巻末に記載)に交換をご依頼ください。 |
| 別売のACアダプターや電源コードを他の機器に使用しない故障、火災、感電の原因となります。 | |
| 交流100ボルト以外の電圧で使用しないこの機器を使用できるのは日本国内のみです。表示された電源電圧(交流100ボルト)以外の電圧で使用しないでください。また、船舶などの直流(DC)電源には接続しないでください。火災・感電の原因となります。 | |
| この機器を設置する場合は、放熱をよくするために、壁や他の機器との間は少し(20cm以上)離して設置するラックなどに入れるときは、機器の天面から1U以上、背面から10cm以上の隙間を空ける隙間を空けないと内部に熱がこもり、火災の原因となります。 | |
| この機器の隙間などから内部に金属類や燃えやすい物などを差し込む、または落とさない火災・感電の原因となります。 | |
 禁止 | 機器の上に花びんや水などが入った容器を置かない内部に水が入ると火災・感電の原因となります。 |
 分解禁止 | この機器のカバーは絶対に外さないカバーを外す、または改造すると、火災・感電の原因となります。内部の点検・修理は販売店またはティアック修理センター(巻末に記載)にご依頼ください。 |
| この機器を改造しない火災・感電の原因となります。 | |
 | 注意 以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。 |
 ACアダプターの電源プラグをコンセントから抜く | 移動させる場合は、電源をオフにし、必ずACアダプターの電源プラグをコンセントから抜き、外部の接続コードを外すコードが傷つき、火災・感電の原因や、引っ掛けてけがの原因になることがあります。 |
| 旅行などで長期間この機器を使用しないときやお手入れの際は、安全のため必ずACアダプターの電源プラグをコンセントから抜く通電状態の放置やお手入れは、漏電や感電の原因となることがあります。 | |
 指示 | オーディオ機器を接続する場合は、各々の機器の取扱説明書をよく読み、電源を切り、説明にしたがって接続するまた、接続は指定のコードを使用する |
| 電源を入れる前には、音量を最小にする突然大きな音が出て、聴覚障害などの原因となることがあります。 | |
| この機器はコンセントの近くに設置し、ACアダプターの電源プラグは簡単に手が届くようにする異常が起きた場合は、すぐにACアダプターの電源プラグをコンセントから抜いて、完全に電源が切れるようにしてください。 | |
| この機器には、別売の専用ACアダプターを使用するそれ以外の物を使用すると、故障、火災、感電の原因となります。 | |
 禁止 | ぐらついた台の上や傾いた所など不安定な場所に置かない湿気やほこりの多い場所に置かない。風呂、シャワー室では使用しない調理台や加湿器のそばなど油煙や湯気が当たる場所に置かない火災・感電やけがの原因となることがあります。 |
| ACアダプターの電源プラグを抜くときは、ACアダプターの電源コードを引っ張らないコードが傷つき、火災・感電の原因となることがあります。必ずプラグを持って抜いてください。注意 以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。 | |
 | |
 禁止 | 濡れた手でACアダプターの電源プラグを抜き差ししない感電の原因となることがあります。 |
 注意 | 5年に1度は、機器内部の掃除を販売店またはティアック修理センター(巻末に記載)にご相談ください。内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因となることがあります。特に、湿気の多くなる梅雨期の前に行うと、より効果的です。なお、掃除費用については、ご相談ください。 |
目次
安全にお使いいただくために 33
はじめに 36
リファレンスマニュアルについて 36
本製品の構成 ……36
本書の表記 37
設置上の注意 ……37
結露について ....37
製品のお手入れ....37
ユーザー登録について 37
アフターサービス 37
必要なシステム....38
対応Webブラウザ 38
セットアップ手順 38
仕様 38
ビデオ入出力定格 ....38
オーディオ入出力定格 39
コントロール入出力定格 39
オーディオ性能 39
一般 40
はじめに
このたびは、TASCAM VIDEO STREAMER/RECORDER VS-R264／4K/UHD VIDEO STREAMER/RECORDER VS-R265をお買い上げいただきまして、誠にありがとうございます。
ご使用になる前に、この取扱説明書をよくお読みになり、正しい取り扱い方法をご理解いただいた上で、末永くご愛用くださいますようお願い申し上げます。お読みになったあとは、いつでも見られる所に保管してください。
また取扱説明書は、TASCAMのウェブサイト（https://tascam.jp/jp/）からダウンロードすることができます。
リファレンスマニュアルについて
取扱説明書（本書）では、本機の各機能について解説しています。各機能の詳細については、リファレンスマニュアルをご覧ください。
リファレンスマニュアルは、付属のUSBメモリーまたはTASCAMのウェブサイト（https://tascam.jp/jp/）からダウンロードすることができます。
本製品の構成
本製品の構成は、以下の通りです。
開梱は本体に損傷を与えないよう慎重に行ってください。梱包箱と梱包材は、後日輸送するときのために保管しておいてください。
付属品が不足している場合や輸送中の損傷が見られる場合は、お買い上げの販売店にお問い合わせください。
体 ……x1
USBメモリー....x1
- TASCAM DISCOVERYアプリケーション
- リファレンスマニュアル
■定用ブラケット....x2
一ロブロックプラグ x4
●ーブルバンドキット .....x1
取扱説明書（本書、保証書付き）....x1
本書の表記
本書では、以下のような表記を使います。
「GD/SDHCメモリーカード」のことを「SDカード」と表記します。
「USBフラッシュドライブ」のことを「USBメモリー」と表記します。
必要に応じて追加情報などを、「ヒント」、「メモ」、「注意」として記載します。
ヒント
本機をこのように使うことができる、といったヒントを記載します。
メモ
補足説明、特殊なケースの説明などを記載します。
注意
指示を守らないと、機器が壊れたり、データが失われたりする可能性がある場合に記載します。
注意
指示を守らないと、人がけがをする可能性がある場合に記載します。
設置上の注意
●機の動作保証温度は、摂氏0度～40度です。
このような場所に設置しない(<ださい)。音質悪化の原因、または故障の原因となります。
振動の多い場所
窓際などの直射日光が当たる場所
暖房器具のそばなど極端に温度が高い場所
極端に温度が低い場所
湿気の多い場所や風通しが悪い場所
ほこりの多い場所
熱をよくするために、本機の上には物を置かないでください。
ワーアンプなど熱を発生する機器の上に本機を置かないでください。
●機をテーブルに設置する場合は、付属の固定用ブラケットを使って設置してください。
●機をラックにマウントする場合は、別売のTASCAMAK-RS1を使って取り付けてください。
結露について
本機を寒い場所から暖かい場所へ移動したときや、寒い部屋を暖めた直後など、気温が急激に変化すると結露を生じることがあります。
結露したときは、約1～2時間放置してから電源を入れてお使いください。
製品のお手入れ
製品の汚れは、柔らかい乾いた布で拭いてください。化学ぞうきん、ベンジン、シンナー、アルコールなどで拭かないでください。表面を傷める、または色落ちさせる原因となります。
ユーザー登録について
TASCAMのウェブサイトにて、オンラインでのユーザー登録をお願い致します。
https://tascam.jp/jp/login
アフターサービス
●の製品には、保証書が添付（巻末に記載）されています。大切に保管してください。万が一販売店の捺印やご購入日の記載がない場合は、無料修理保証の対象外になりますので、ご購入時のレシートなどご購入店・ご購入日が確認できる物を一緒に保管してください。
保証期間は、お買い上げ日より1年です。保証期間中は、記載内容によりティアック修理センター（巻末に記載）が無償修理致します。その他の詳細については、保証書をご参照ください。
保証期間経過後、または保証書を提示されない場合の修理などについては、お買い上げの販売店またはティアック修理センター（巻末に記載）にご相談ください。修理によって機能を維持できる場合は、お客様のご要望により有料修理致します。
一、故障が発生した場合は使用を中止し、必ず電源プラグをコンセントから抜いて、お買い上げの販売店またはティアック修理センター（巻末に記載）までご連絡ください。
修理を依頼される場合は、次の内容をお知らせください。なお、本機の故障、もしくは不具合により発生した付随的損害（録音内容などの補償）の責については、ご容赦ください。
- 型名、型番（VS-R264 / VS-R265）
●製造番号（Serial No.）
- 故障の症状（できるだけ詳しく）
●お買い上げ年月日
●お買い上げ販売店名
お問い合わせ先については、巻末をご参照ください。
●機を廃棄する場合に必要となる収集費などの費用は、お客様のご負担になります。
必要なシステム
最新の対応OS状況については、TASCAMのウェブサイト(https://tascam.jp/jp/) ご確認ください。
対応Webブラウザ
Google chrome 39以降
セットアップ手順


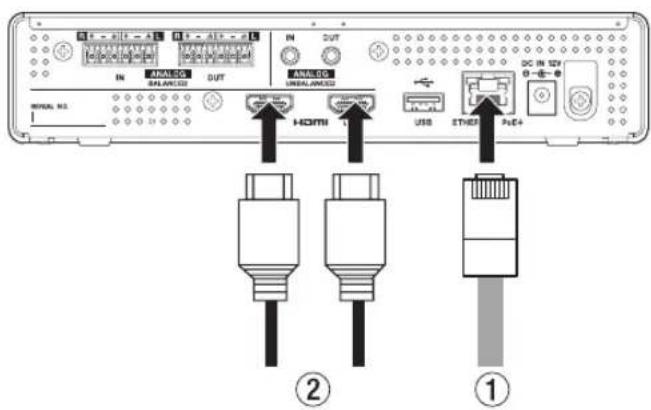

IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN- カテゴリー 5e以上のLANケーブル（①）を使ってVS-R264／VS-R265をPoE Plus給電対応のスイッチングハブに接続します。
メモ
PoE Plus給電に非対応のスイッチングハブを接続する場合は、別売の専用ACアダプター（PS-P1220E）を使って給電してください。
- HDMI IN / OUT端子（②）にHDMI機器を接続します。
エンコードする場合：
HDMI IN端子にカメラなどのビデオソースを接続します。
ビデオソースがアクティブになると、フロントパネルのINPUTインジケーターが点灯します。
デコードする場合：
HDMI OUT端子にビデオモニター／テレビを接続します。
- 付属のUSBメモリーをネットワークに接続されているパソコンに接続し、「Setup」フォルダーを開きます。
- ご使用のオペレーティングシステムに対応するファイルを選択して、「TASCAM DISCOVERY」をインストールしてください。
- 「TASCAM DISCOVERY」を起動します。
-
ログインしたいVS-R264／VS-R265の「Open」をクリックして、「Streaming Dashboard」を起動します。
-
タブエリアを画面選択ボタンをクリックして、エンコーダーを設定する画面またはデコーダーを設定する画面を表示します。
エンコードする場合：
- 「Encoder Control」をクリックして、Encoder Control画面を表示します。
- Encoder Control画面の「Output Settings」の Configure ボタンをクリックし、エンコーダーの出力画面を表示します。
- 希望のストリーミングタイプに対応するタブを選択します。
デコードする場合：
- 「Decoder Control」をクリックして、Decoder Control画面を表示します。
- Decoder Control画面の「Stream Settings」の ボタンをクリック、Decoder Stream Settings画面を表示します。
- 希望のストリーミングタイプに対応するタブを選択します。
仕様
ビデオ入出力定格
HDMI IN / OUT端子
コネクター：Type A レセプタクル
入力解像度
2160p30/p29.97/p25/p24/p23.98（VS-R265のみ）、1080p60/p59.94/p50/p30/p29.97/p25/p24/p23.98、720p60/p59.94/p50、576p50、480p60、480p59.94
フレームレート制限
オン／オフ
エンコードスケーリング解像度
Passthrough、320x180p、480x270p、640x360p、720x480p、720x576p、960x540p、1280x720p、1920x1080p、3840x2160p (VS-R265のみ)
エンコード形式
H.264、H.265（VS-R265のみ）
エンコードビットレート
500kbps \~ 30Mbps
ビットレート制御
Variable、Constant
キーフレーム間隔
Seconds: 0.25 \~ 16.5 (初期値: 1、0.25刻み)
Frames : 3 \~ 1000
オーディオ入出力定格
ANALOG IN端子（バランス）
コネクター：Euroblock 3.81mmピッチ
基準入力レベル：
+4dBu (1.23Vrms、Ref.Level: -9dBFS以外)
+6dBu (1.55Vrms、Ref.Level: -9dBFS設定時)
最大入力レベル（切り換え）：
+15dBu (4.36Vrms、Ref.Level: -9dBFS)
+18dBu (6.16Vrms、Ref.Level: -14dBFS)
+20dBu (7.75Vrms、Ref.Level: -16dBFS)
入力インピーダンス：10kΩ以上
ANALOG IN端子（アンバランス）
コネクター：φ3.5mm（1/8”）ステレオミニジャック
入力インピーダンス：10kΩ
最小入力レベル：-10dBV (0.316Vrms)
最大入力レベル：+6dBV (2.0Vrms)
ANALOG OUT端子（バランス）
コネクター：Euroblock 3.81mmピッチ
基準出力レベル：
+4dBu (1.23Vrms、Ref.Level: -9dBFS以外)
+6dBu (1.55Vrms、Ref.Level: -9dBFS設定時)
最大出力レベル（切り換え）：
+15dBu (4.36Vrms、Ref.Level: -9dBFS)
+18dBu (6.16Vrms、Ref.Level: -14dBFS)
+20dBu (7.75Vrms、Ref.Level: -16dBFS)
出力インピーダンス：200Ω以下
ANALOG OUT端子（アンバランス）
コネクター：φ3.5mm（1/8”）ステレオミニジャック
出力インピーダンス：200Ω
最小出力レベル：-10dBV (0.316Vrms)
最大出力レベル：+6dBV
dBu=0.775Vrms
コントロール入出力定格
ETHERNET / PoE+端子
コネクター：RJ-45
伝送プロトコル：TCP/IP
Gigabit Ethernet規格：
1000BASE-T (IEEE 802.3ab)
ケーブル：カテゴリー 5e以上のSTPケーブル
USB端子
コネクター：USB Aタイプ 4ピン
プロトコル：USB3.0
オーディオ性能
搭載ADコンバーター性能
S/N比
102dB
歪率（THD+N）
0.002%
搭載DAコンバーター性能
S/N比
130dB
歪率 (THD+N)
0.00035%
アナログ入力－デジタル（HDMI）出力性能
(AACエンコード／デコード 512kbps)
周波数特性
20Hz-16.5kHz : ±0.5dB (JEITA)
歪率 (THD+N)
0.008%以下（フルスケール - 0.5dB、JEITA）
S/N比
94dB以上（JEITA）
ダイナミックレンジ
95dB以上（JEITA）
チャンネル間クロストーク
90dB以上（JEITA）
デジタル（HDMI）入力－アナログ出力性能
(AACエンコード／デコード 512kbps)
周波数特性
20Hz-16.5KHz : ±0.5dB (JEITA)
歪率 (THD+N)
0.007%以下（フルスケール - 0.5dB、JEITA）
S/N比
バランス出力113dB以上（JEITA）
アンバランス出力109dB以上(JEITA)
ダイナミックレンジ
96dB以上（JEITA）
チャンネル間クロストーク
100dB以上（JEITA）
注）JEITA：JEITA CP-2150準拠
一般
電源
PoE Plus クラス4
別売専用ACアダプター（TASCAM PS-P1220E）
消費電力
12.2W
外形寸法
214 x 44.5 x 136.1mm（幅 x 高さ x 奥行き、突起を含む）
質量
850g
動作溫度
0\~40°C
●扱説明書のイラストが一部製品と異なる場合があります。
製品の改善により、仕様および外観が予告なく変更することがあります。
詳細仕様は、リファレンスマニュアルに掲載しています。
