LC 153V - Tondeuse électrique HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Tondeuse à gazon autoportée, moteur à essence, largeur de coupe 53 cm, réglage de hauteur de coupe centralisé, 6 positions de coupe.
Utilisation	Idéale pour les jardins de taille moyenne à grande, fonctionnement à essence pour une autonomie prolongée, démarrage facile.
Maintenance et réparation	Vérification régulière de l'huile moteur, nettoyage du plateau de coupe après chaque utilisation, affûtage des lames recommandé au moins une fois par saison.
Sécurité	Équipée d'un système de sécurité pour l'arrêt du moteur, utilisation de gants et de lunettes de protection recommandée lors de la tonte.
Informations générales	Garantie constructeur de 2 ans, poids de 30 kg, niveau sonore de 96 dB, conforme aux normes de sécurité européennes.

FOIRE AUX QUESTIONS - LC 153V HUSQVARNA

Comment démarrer la tondeuse HUSQVARNA LC 153V ?

Pour démarrer la tondeuse, assurez-vous que le réservoir est rempli de carburant, tirez le câble de démarrage tout en maintenant la poignée de commande vers le bas, puis tirez rapidement le câble de démarrage.

Que faire si la tondeuse ne démarre pas ?

Vérifiez si le réservoir de carburant est plein, si le câble de démarrage fonctionne correctement, et assurez-vous que la bougie d'allumage n'est pas encrassée. Si nécessaire, remplacez la bougie.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur de coupe situé sur le châssis de la tondeuse pour ajuster la hauteur de la lame à la position souhaitée.

Comment entretenir la lame de la tondeuse ?

Il est recommandé d'affûter la lame au moins une fois par saison. Assurez-vous de débrancher la bougie d'allumage avant de retirer la lame pour l'affûtage.

Que faire si la tondeuse tire à gauche ou à droite ?

Cela peut être dû à des pneus mal gonflés ou à une lame déséquilibrée. Vérifiez la pression des pneus et assurez-vous que la lame est correctement installée et équilibrée.

Comment nettoyer la tondeuse après utilisation ?

Après chaque utilisation, nettoyez le dessous du carter de la tondeuse avec un râteau ou un tuyau d'arrosage. Évitez d'utiliser des produits corrosifs.

Quel type d'huile utiliser pour l'entretien ?

Utilisez une huile moteur 4 temps SAE 30 pour les températures chaudes ou un mélange 10W-30 pour les températures plus basses.

Comment stocker la tondeuse pour l'hiver ?

Videz le réservoir de carburant ou ajoutez un stabilisateur de carburant, nettoyez la tondeuse, et rangez-la dans un endroit sec et couvert.

La tondeuse fait un bruit anormal, que faire ?

Vérifiez si des débris bloquent la lame et assurez-vous que toutes les pièces sont bien fixées. Si le problème persiste, consultez un technicien.

MODE D'EMPLOI LC 153V HUSQVARNA

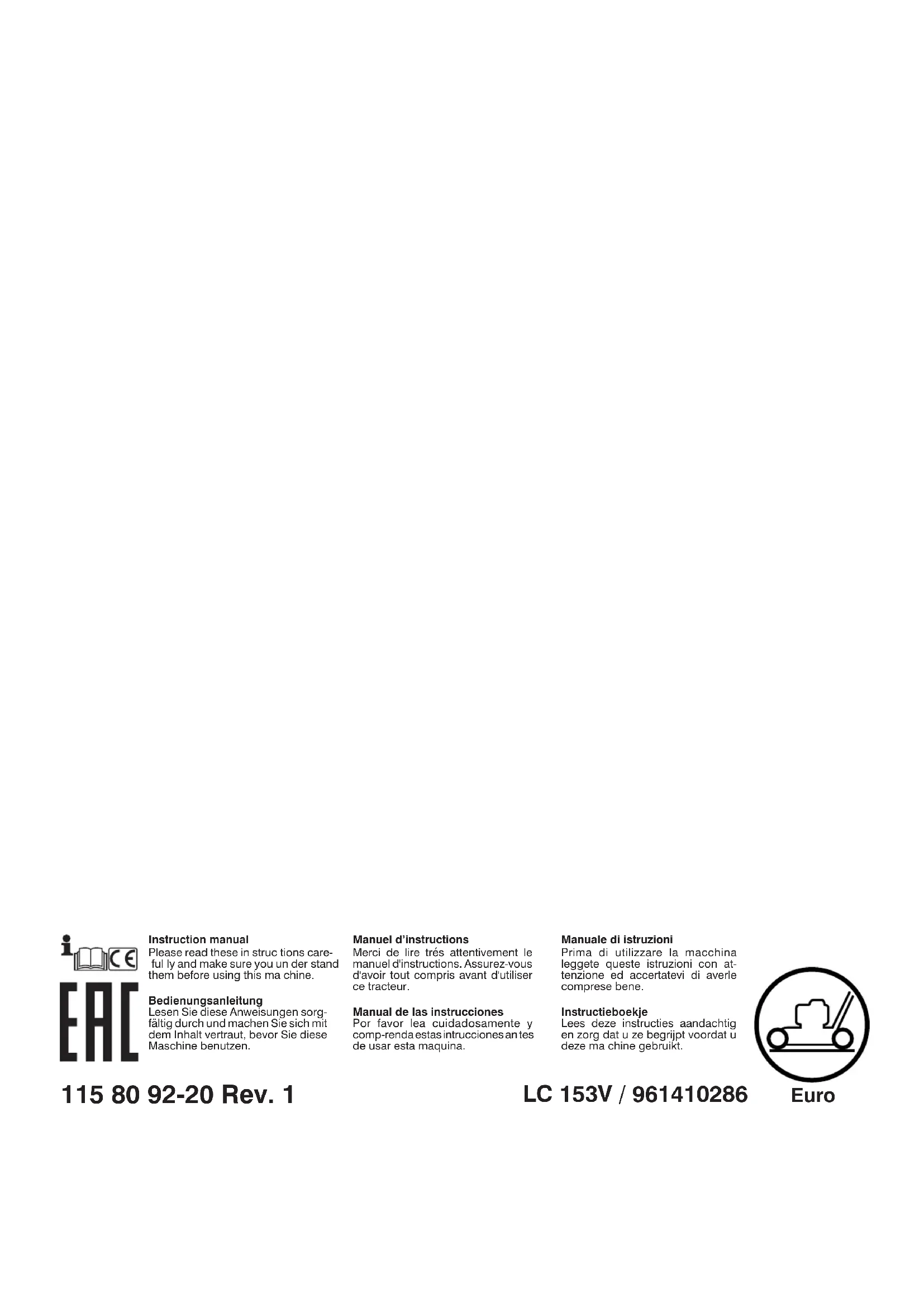

Manuel d'instructions

Merci de lire très attentivement le manuel d'instructions. Assurez-vous d'avoir tout compris avant d'utiliser ce tracteur.

Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant

ATTENTION: Cette tondeuse est capable d'amputer mains ou pieds et de projeter des objets. l'inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles.

I. Précautions d'utilisation

• Lisez toutes les instructions soigneusement. Familiarisez vous avec les commandes pour apprendre à utiliser efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui n'auraient pas lu ce manuel d'utilisation à utiliser cette tondeuse. La règlementation locale peut de plus interdire l'utilisation de telle machine au-dessous d'un certain âge.
• Ne jamais tondre à proximité de personnes, d'enfants ou d'animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d'un tondeuse à gazon est responsable des accidents ou dommages causés à une personne ou a ses biens.

II. Préparation

• Pendant la tonte, ne portez que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussés de sandales.
• Contrôlez systématiquement et soigneusement l'état de la surface à tondre et retirer tous les objets susceptibles de devenir des projectiles lors du passage de la ma chine.
• ATTENTION – Le carburant est très in flamma ble.

- Pour transporter ou stocker le carburant, utilisez exclusivement des récipients conçus et approuvés pour ces usages.

- Toujours remplir le réservoir de carburant à l'air libre et ne pas fumer pendant le remplissage.

- Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en fonctionnement ou qu'il est encore chaud.

- Si du carburant a été renversé, ne pas ten- ter de démarrer la tondeuse, mais la pouss- er hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.

- Refermez avec précautions les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.

- Remplacez les pots d'échappement défectueux.

- Avant d'utiliser un tondeuse à gazon, toujours vérifier que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujours remplacer les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.

- Sur les machines de multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celle des autres.

III. Utilisation

- Ne jamais démarrer un moteur à l'intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pourraient s'accumulées.

- Tondez uniquement à la lumière du jour ou avec une bonne lumière artificielle.

- Évitez de faire fonctionner l'équipement sur le gazon mouillé, si possible.

- Soyez toujours sûrs de bien prendre pied sur les pentes.

• Marchez, ne courrez jamais.

- Pour les machines rotatives à roues, tondre à travers les surfaces des pentes, jamais de haut en bas.

- Soyez très prudents lorsque vous changez de direction sur les pentes.

- Ne tondez pas excessivement les pentes escarpées.

- Soyez extrêmement prudents lorsque vous faites marche arrière ou tirez la tondeuse à gazon vers vous.

- Utilisez une butée d'arrêt afin de maintenir la lame immobile si la tondeuse à gazon doit être inclinée pour le transport lorsqu'elle traverse des surfaces autres que le gazon, et lorsque vous transportez la tondeuse à gazon d'un endroit à l'autre.

- N'utilisez jamais la tondeuse à gazon avec des pro tec tions défectueuses ou sans dispositif de sécurité, comme par exemple des déflecteurs ou bacs à herbe, en place.

- Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au dessus de son régime nominal car cela peut être dangereux.

- Débrayer toutes les lames et actionner l'embrayage avant de mettre le moteur en marche.

- Mettez le moteur en marche ou mettez le contact avec soin selon les instructions, les pieds éloignés des lames.

- Ne mettez pas le moteur en marche lorsque vous vous trouvez devant la goulotte d'éjection.

- Ne mettez pas les mains ou les pieds près ou sous les parties rotatives. Tenez-vous toujours à l'écart de l'orifice de sortie

- Ne ramassez ou ne transporter jamais la tondeuse à gazon pendant son fonctionnement

- Arrêtez la machine et débrancher le câble de bougie.

- avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer.

- avant de contrôler, nettoyer ou travailler sur le carter de coupe,

- avant de retirer un objet coincé dans le tondeuse.

- si la machine commence à vibrer anor- malement.

- Arrêtez la machine.

- en tous temps lorsque vous vous éloignez de la tondeuse à gazon

- avant le ravitaillement en combustible.

- Lorsque la tonte est terminée, réduisez les gaz avant de couper le moteur et, si le tondeuse à gazon est équipé d'un robinet d'arrêt du carburant, fermez celui-ci.

ATTENTION : LES ENFANTS PEUVENT ÊTRE BLESSÉS PAR CET ÉQUIPEMENT. Selon l'Académie américaine de pédiatrie, il faut que les enfants aient au minimum 12 ans avant d'utiliser une tondeuse à pousser et au minimum 16 ans avant d'utiliser une tondeuse autoportée.

• Il ne faut pas dépasser un angle maximum de 15° pour charger et décharger cette machine.
• Le port d'Équipements de protection individuelle (EPI) appropriés est conseillé pendant l'utilisation de cette machine et comprend (au moins) des chaussures robustes, des lunettes de sécurité et des protections auditives. Ne tondez pas en chaussures découvertes et/ou à bout ouvert.
• Les niveaux de vibrations indiqués dans le présent manuel ne sont pas ajustés pour l'exposition des travailleurs aux vibrations. Il convient aux employeurs de calculer les valeurs équivalentes à 8 heures d'exposition (Aw) et de limiter en conséquence l'exposition des travailleurs.
• Veillez à informer une tierce personne que vous êtes en train de tondre à l'extérieur.

IV. Entretien et Entreposage

• Assurez-vous que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est prêt à fonctionner de nouveau, dans de bonnes conditions.
• Ne jamais entreposer le tondeuse à gazon avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle de l'allumage.
• Attendre le refroidissement du moteur avant d'entreposer la tondeuse dans un espace fermé.
• Pour supprimer les risques d'incendie s'assurer que le moteur, le pot d'échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse.
• Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé.
• Pour plus de sécurité, remplacer systématiquement les pièces usées ou détériorées.
• Si le réservoir de carburant doit être vidangé, procéder à cette opération à l'extérieur.

Ces symboles peuvent se trouver sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre la signification de ces symboles. Conforme aux clauses et amendements actuels des directives et des normes indiquées dans le tableau des performances du produit.

Déployez le manche dans la direction de la flèche. Une fois le manche déployé, serrez les écrous à oreilles.

MONTAJE

Empuñadura

Installation du Câble de Démarreur (Bouton en T)

• Desserrer le bouton en T.
- Baisser la commande de manoeuvre contre la poignée supérieure et tirer doucement sur la ficelle de démarreur jusqu'à ce que celle-ci glisse dans l'ouverture de l'oeillet.
- Serrez le bouton en T.

Instale la Cuerda de Arranque (Perilla en T)

Assemblage et montage du collecteur d'herbe

- Mettez en place le collecteur d'herbe avec sa partie dure vers le bas.

- Passez les fixations plastiques par dessus le cadre.

- Le collecteur se met en place en appuyant le volet au cadre.

Vidage du collecteur d'herbe

• Coupez le moteur en lâchant la commande.
• Levez le volet arrière et enlevez le collecteur au moyen de sa poignée.
• Ne pas le traîner au sol, cela qui risque d'user inutilement le tissu du sac collecteur.

fr Pour Convertir la Tondeuse

POUR LE RAMASSAGE ARRIÈRE -

• Le ramasse-herbe est installé.
POUR LE BROYAGE -
• La volet arrière (1) est fermé.
POUR ÉJECTER -
• La volet arrière (1) est fermé.
• Le déflecteur de décharge (2) est installé.

Para Convertir la Segadora

La tondeuse peut être réglée pour des hauteurs de coupe différentes. Choisissez la hauteur de coupe désirée au moyen du levier de chaque roue. Appuyez le levier contre la roue et réglez la hauteur de coupe. Toutes les roues doivent être réglées identiquement, sinon la coupe sera inégale.

Ajuste

Remplissez le moteur avec de l'huile pour moteur. Les huiles SAE30 peuvent être utilisées. (Lisez aussi les in struc tions ci-jointes concernant le moteur.)

Relleno de aceite

Placez la tondeuse sur une surface bien plane. Attention, ni gravier ni gravillons. Remplissez le réservoir d'essence pure pas de melange 2 temps. Ne pas faire le plein quand le moteur est en marche.

• Ouvrez le robinet d'essence (1) en le tournant vers la gauche.
• Maintenez la commande contre le guidon et tirez vivement sur le starter. Puis lâchez doucement la ficelle.
• Coupez le moteur en lâchant la commande.

Arranque y Parada

La mise en fonction (1) et l'arrêt (2) se font grâce au levier du changement de vitesse (3) fixé à la partie supérieure du mancheron. Plus le levier est tiré vers la poignée plus l'appareil circule rapidement.

REMARQUE: Si la tondeuse ne roule pas en arrière après la désactivation du mécanisme d'entraînement, poussez légèrement la tondeuse vers l'avant afin de désenclencher les roues motrices.

Funcionamiento

La tondeuse ne doit pas être utilisée sur un terrain dont la pente dépasse 15°. Il pourrait se produire des problèmes avec le graissage du moteur.

Aplicacion

Avant de commencer à tondre, il faut débarrasser la pelouse des branch es, des jouets, des pierres etc... qui pourraient s'y trouver.

Au cours de la période de croissance intensive, coupez l'herbe au moins deux fois par semaine. Ne jamais couper plus de 1/3 de la hauteur de l'herbe, particulièrement en période de sécheresse. Tondez la première fois avec la tondeuse réglée sur une position haute de coupe. Vérifiez le résultat et abaissez ensuite à la hauteur souhaitée. Si l'herbe est très haute, passez la tondeuse lentement, éventuellement, la passer deux fois.

Toujours debrancher la bougie avant réparation nettoyage entretien. Après 5 heures d'utilisation, resserrer vis et écrous. Vérifier l'huile. Lorsque la tondeuse est inclinée sur le côtc, il faut que la bougie occupent la position la plus élevée.

Inspeccion

Arrêter le moteur et vérifier la jauge à julie. Le niveau doit être situé entre FULL (plein) et ADD (ajoutez). Evitez de mettre trop d'huile.

Periódicamente

Annuellement (à fin de la saison)

Aiguisage et équilibrage de la lamè. Débrancher la bougie. Mettre des gants de protection avant de mettre en place ou d'enlever la lame. Démontez-la et donnez-la à aiguiser à un professionnel. Bien resserer la vis après remontage (47–54 Nm).

REMARQUE: Avant de renverser la tondeuse pour vidanger l'huile, videz complètement le réservoir d'essence. Changez l'huile à chaque saison ou après 25 heures de marche. Allumez le moteur, arrêtez-le et enlevez le câble d'allumage. Enlevez la jauge à julie et vider l'huile. Puis remplissez avec de l'huile neuve (les huiles SAE 30 sont utilisables).

Nettoyage du filtre à air. Enlevez le capot et retirez la cartouche filtrante. Le moteur ne fonctionnera pas correctement et peut être avarié si un filtre à air sale est utilisé. Remplacez le filtre à air chaque année, plus souvent si vous tondez le gazon sous des conditions très poussiéreuses et sales. (Lisez aussi les instructions ci-jointes concernant le moteur.)

Après un certain temps, la vitesse de roulement peut diminuer. Veuillez l'ajuster de cette façon:

- Tournez le écrou (1) situé en dessous du châssis pour tendre le câble d'entraînement. La vitesse de roulement devrait augmenter.

Si la vitesse de roulement demeure inchangée, la courroie du système d'entraînement est usée et doit être remplacée.

Débranchez la bougie. Videz le réservoir d'essence. En cas de transport par un service public, il faut vider et l'essence et l'huile.

REMARQUE: Avant de renverser la tondeuse pour vidanger l'huile, videz complètement le réservoir d'essence.

INFORMACIONES GENERALES Transporte
