WIS 7030 PEF - Lave-vaisselle WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité 14 couverts, classe énergétique A++
Dimensions	Hauteur : 82 cm, Largeur : 60 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes, dont éco, rapide, intensif
Consommation d'eau	9 litres par cycle en mode éco
Utilisation	Panneau de contrôle intuitif, affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres facilement accessibles, cycle de nettoyage automatique
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Garantie 2 ans, niveau sonore 44 dB, finition inox

FOIRE AUX QUESTIONS - WIS 7030 PEF WHIRLPOOL

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le couvercle de la porte est bien fermé.

Pourquoi le lave-vaisselle ne se remplit pas d'eau ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué.

Le lave-vaisselle laisse des traces sur la vaisselle, que faire ?

Assurez-vous d'utiliser un détergent adapté et vérifiez que le sel régénérant est bien rempli. Nettoyez également les filtres.

Pourquoi le lave-vaisselle fait-il du bruit pendant le cycle ?

Des bruits normaux peuvent provenir des bras d'aspersion. Si le bruit semble anormal, vérifiez qu'aucun objet n'entrave leur mouvement.

Le lave-vaisselle ne sèche pas la vaisselle, que faire ?

Assurez-vous que la fonction de séchage est activée. Vérifiez également le niveau de rinçage et la température de l'eau.

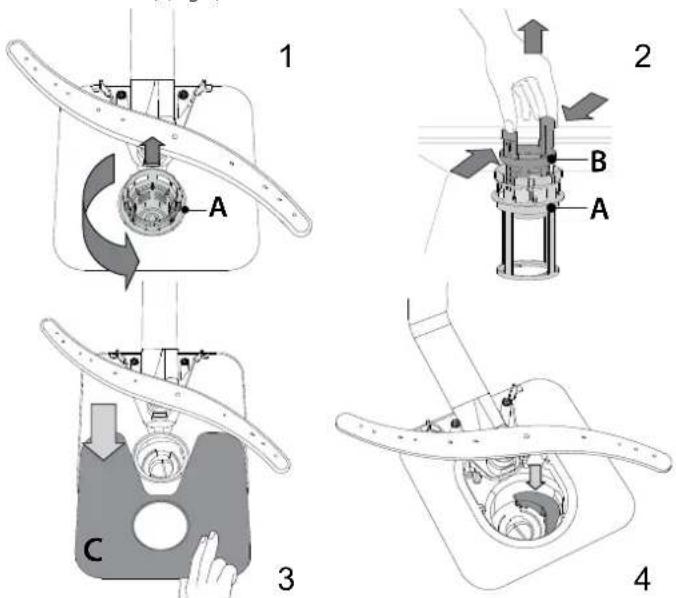

Comment nettoyer les filtres du lave-vaisselle ?

Retirez les filtres situés au fond de l'appareil, rincez-les sous l'eau froide et brossez-les doucement si nécessaire.

Comment réinitialiser le lave-vaisselle ?

Coupez l'alimentation de l'appareil pendant environ 5 minutes, puis rebranchez-le pour le réinitialiser.

Quel type de détergent dois-je utiliser ?

Utilisez un détergent spécialement conçu pour les lave-vaisselle. Évitez les détergents pour la vaisselle à la main.

Le lave-vaisselle affiche un code d'erreur, que signifie-t-il ?

Reportez-vous au manuel d'utilisateur pour identifier le code d'erreur. Cela vous donnera des indications sur le problème rencontré.

Comment prolonger la durée de vie de mon lave-vaisselle ?

Nettoyez régulièrement les filtres, utilisez des produits de nettoyage recommandés et effectuez un entretien annuel.

MODE D'EMPLOI WIS 7030 PEF WHIRLPOOL

Afin de receivevoir une assistance plus complète, merci d'enregistrer votre apparéil sur on: www.whirlpool.eu/register

WWW

Voupeu zélecharger les Consignes de sécurité et le Manuel de l'utilisateur, en visitant notre site Internet docs.whirlpool.eu et en suivant les instructions figurant au verso du present fascicule.

Avant d'utiliser l'appareil, lisez attentivement les Consignes de sécurité.

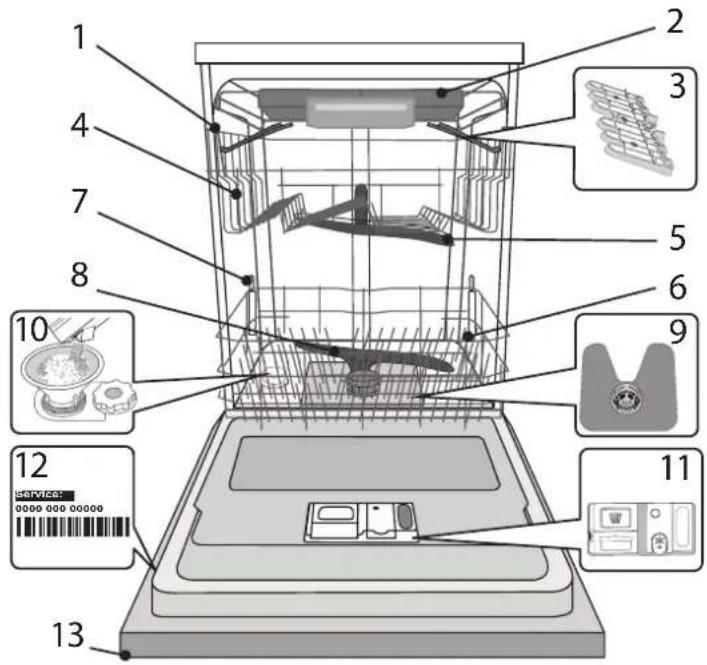

DESCRIPTION DU PRODUIT

APPAREIL

1. Panier supérieur
2. Compartment a couvert

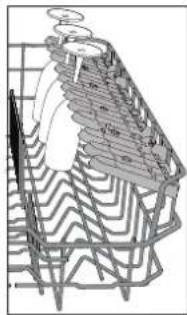

   3.Volets pliables
3. Bouton de réglage de la hauteur du panier supérieur
4. Bras d'aspersion supérieur

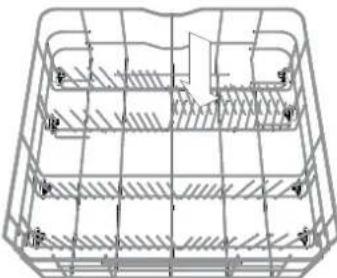

5. Panier inférieur
6. Supports Power Clean
7. Bras d'aspersion inférieur
8. Ensemble fille
9. Réservoir à sel
10. Distributeurs de dédTérgent et liquide de rincage
11. Plaque signalétique
12. Panneau de commande

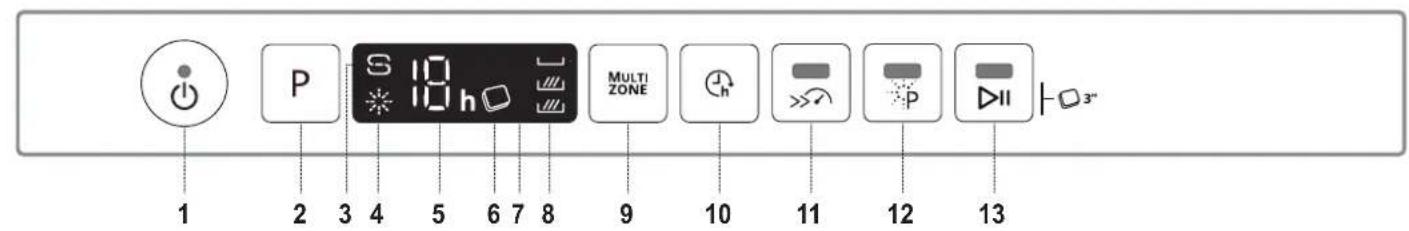

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt/Réinitialisation avec levoyant
2. Sélecteur de programme
3. Voyant de niveau de sel
4. Voyant de niveau de liquide de rincege
5. Voyant pour le nombre du programme et le retard réglage
6. Voyant Pastille

7. Affichage

8. Voyant Multizone

9. Touche Multizone
10. Touche Différé
11. Touche Turbo avec le voyant
12. Touche Power Clean® avec levoyant
13. Touche Départ/Pause avec le voyant / Pastille

PREMIÈRE UTILISATION SEL, LIQUIDE DE RINÇAGE, ET DÉTERGENT

CONSEILS AU SUJET DE LA PREMIÈRE UTILISATION

Après l'installation, enlevez les boulons d'arrêt sur les paniers et les éléments elastiques qui retiennent le panier supérieur.

REEMPLIR LE RÉSERVOIR DE SEL

L'utilisation de Sel empêche la formation de CALCAIRE sur la vaisselle et sur les composantes fonctionnelles de l'appareil.

Le RÉSERVOIR DE SEL NE DOIT JAMAIS ÉTRE VIDE.

• Il est important de régler la durée de l'eau.

Le réserveir de sel est situé dans la partie inférieure du lave-vaiselle (voir DESCRIPTION DU PRODUIT) et il doit être rempli quand levoyant NIVEAU DE SEL Ist allumé sur le panneau de commande.

1. Enlevez le panier inférieur et devissez le bouchon du réservoir (sens antihoraire).
2. La première fois uniquement, vous devez effectuer l'opération suivante: Remplissez d'eau le réservoir à sel.
3. Placez l'entonnoir (voir figure) et replisseze le réservoir de sel jusqu'au bord (environ 1 kg); il est normal qu'un peu d'eau déborde.
4. Enlevez l'entonnoir et essuyez les résidus de sel autour de l'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du déten-gent pénétre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Après chaque ajusté de Sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d'éviter toute corrosion de la cuve.

RÉGLER LA DURETE DE L'EAU

Pour que l'adoucisseur d'eau fonctionne à la perfection, il est important de régler la durée de l'eau aux conditions existantes dans votre résidence. Cette information peut être obtenue de votre fournisseur d'eau local.

L'usine regle la valeur par défaut de la durée de l'eau.

• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÉT.
• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT.
  Appuyer sur la touche P pendant 5 secondes; un bip se fait entendre.
• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÉT.
• Le nombre de la sélection actuelle et levoyant de niveau de sel clignotent.
• Appuyer sur la touche P pour sélectionner le niveau de durée désiré (voir TABLEAU DE DURETE DE L'EAU).

Tableau de durété de l'eau
Level		°dH Degrés allemand	°fH Degrés français	°Clark Degrés anglais
1	Très douce 0 - 6	0 - 10 0 - 7
2	Moyenne 7	11	- 20	8 - 14
3	Douce	12 - 16	21 - 29	15 - 20
4	Dure	17 - 34	30 - 60	21 - 42
5	Très dure	35 - 50	61 - 90	43 - 62

• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT.
  Le réglage est terminé!

Une fois cette opération complétée, lancez un programme sans charger le lave-vaisse.

Utilisez seulement le sel spécialement concu pour les lavevaisselles.
Lorsque le sel est versé dans l'appareil, le voyant AJOUTER DU SEL s'éteint.
Si le contenant de sel n'est pas rempli, l'adoucisseur et l'élement chauffant peuvent être endommagés à cause de l'accumulation de calcaire.

L'utilisation de Sel est recommendée avec n'importe quel type de dessive pour lave-vaisse.

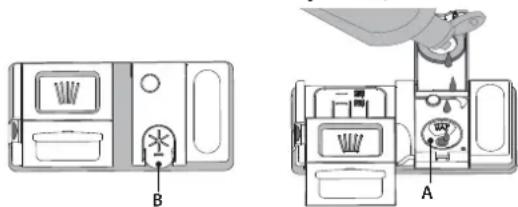

REEMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rincege permet a la vaiselle de SECHER plus facilement. Le distributeur de liquide de rincege A devrait etre rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINcAGE est allumé à l'écran.

1. Ouvrez le distributeur B en appuyant et en tirant sur l'onglet sur le couvercle.
2. Versez doucement du liquide de rincege jusqu'à la marque de reférence (110 ml) du réservoir de replissage - évitez les débordements. Si cela se produit, nettoyez les dégats immeditaté avec un linge sec.
3. Appuyez sur le bouchon pour le fermer; un cli c se fait entendre.

Ne JAMAIS verser le liquide de rincege directement dans la cuve.

AJUSTER LE DOSAGE DU LIQUIDE DE RINÇAGE

Si vous n'etes pas complètement satisfait avec le séchage, vous pouvez ajuster la quantité de liquide de rinçage utilisée.
- Allumez le lave-vaisselle en utilisant la touche MARCHE/ARRET.
- Éteignez-le en utilisant la touche MARCHE/ARRÉT.
- Appuyez sur la touche P à trois reprises - vous entendrez un bip.
- Allumez-le en utilisant la touche MARCHE/ARRÉT.
- Le numéro du niveau de sélection actuelle et levoyant du niveau de liquide de rinceage clignotent.
- Appuyez sur la touche P pour sélectionner la quantité de liquide de rincage qui doit être utilisée.
Éteignez-le en utilisant la touche MARCHE/ARRÉT
Le réglage est terminé!
Si le niveau de liquide de rinceage est a ZERO (ECO), il n'y aura pas de liquide de rinceage distribue. Le voyant LIQUIDE DE RINCAGE BAS ne s'alumera pas s'il ne reste plus de liquide de rinceage.
Un maximum de 5 niveaux peuvent etre regles selon le modele du lavevaisselle. Les reglages d'usine sont specifiques au modele, merci de suivre les instructions ci-dessus pour vérifier ceux qui s'appliqueant a votre machine.
- Si vous observez des traces bleuâtres sur la vaisse, placez sur un niveau plus bas (1-2).
- Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisse, placez sur un niveau plus haut (3-4).

REEMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

1. Lorsque vous mesurez la dessive, consultez les informations mentionnées précédemment pour ajouter la quantite correcte. A l'intérieur du distributeur D se trouvent des indications pour aider au dosage de la dessive.

2. Enlevez les résidus de détergent sur le bord des recipients avant de fermer le couvercle; un cli c se fait entendre.

3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place.

Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme. Si vous utilisez un détergent « tout-en-un», nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à tous jours obtenir les mêleurs résultats de lavage et séchage. L'utilisation d'un détergent non-conçu pour les lave-vaiselles peut provoquer un dysfonctionnement ou des dommages à l'appareil.

TABLEAU DES PROGRAMMES

Programme	Séchage	NaturalDry	Options disponibles (*)	Durée du programme de lavage (h:min)***	Consommation d'eau (l/cycle)	Consommation d'énergie (kWh/cycle)
1. Éco 50° ECO	✓	✓	∅h	3:10 9,5 0,85
2. 6thSense® 50-60° sense	✓	✓	∅h MULTI ZONE >∞	1:25 - 3:00 7,0	-14,0 0,90 - 1,40
3. Intensif 65°	✓	✓	∅h MULTI ZONE >∞	2:50 16,0 1,60
4. Mixte 60°	✓	✓	∅h MULTI ZONE >∞	2:30 16,0 1,30
5. Lavage et séchage rapide 50°	✓	✓	∅h MULTI ZONE	1:25 11,5 1,10
6. Cristal 45°	✓	✓	∅h MULTI ZONE	1:40 11,5 1,20
7. Rapide 30' 50°	-	-	∅h MULTI ZONE	0:30 9,0 0,50
8. Silencieux 50°	✓	✓	∅h	3:30 15,0 1,15
9. Antibactérien 65°	✓	-	∅h	1:40 10,0 1,30
10. Préavage -	-	-	∅h MULTI ZONE	0:12 4,5 0,01
11. Autonettoyant 65°	-	-	∅h	0:50 8,0 0,85

Les données du programme Eco sont mesurées sous des conditions en laboratoire conformément à la norme europeenne EN 60436:2020. Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à: [e-mail]. Aucun prétraitement de la vaisselle n'est nécessaire avant l'un quelconque des programmes.
) Les options ne peuvent pas toutes etre utilisées en meme temps.
**) Les valeurs indiquées pour des programmes différents du programme Éco sont fournis à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pierce, la quantité de détextent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires選tionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

DESCRIPTION DES PROGRAMMES

Consignes pour la seLECTION du cycle de lavage.

1 ÉCO

Le programme Eco est adapté pour nettoyer la vaisselle normalement sale, et pour cette utilisation, c'est le programme le plus efficace en termes d'énergie combinée et de consommation d'eau, et il est utilisé pour évaluer la conformité à la législation européen en matière d'éco-conception.

2 6th SENSE

Pour la vaisselle normalement sale avec des résidus de nourriture secs. Determine le degré de saleté de la vaisselle et regle le programme en fonction de celui-ci. Lorsque le capteur détecte le degré de saleté, une animation apparait sur l'affcheur et la durée du cycle est mise à jour.

3 INTENSIF

Programme conseilé pour une vaisselle très sale, particulièrement adapté pour les poèles et les casseroles (ne pas utiliser avec la vaisselle délicate).

4 MIXTE

Saleté mixte. Pour la vaisse lnormalement sale avec des résidus de nourriture secs.

Vaissele sale. Cycle quotidien, assure un rendement de nettoyage optimal et des performances de sechage en moins de temps.

6 CRISTAL

Programme pour la vaisse délicate, plus sensible aux températures élevées, comme les verres et les tasses.

7 RAPIDE 30'

Programme à utiliser pour la demi-charge de vaisse l'égarement sale sans résidus alimentaires séché. N'a pas de phase de sechage.

8 SILENCIEUX

Adequat lorsque l'appareil fonctionne la nuit. Assure un nettoyage et des performances de séchage optimaux avec les plus faibles émissions de bruit.

9 ANTIBACTERIEN

Vaisse sale ou très sale, avec lavage antibacterien supplémentaire.
Peut être utilisé pour effectuer l'entretien du lave-vaisselle.

10 PRELAVAGE

Utilisez ce programme pour rafraïchir la vaiselle qui sera lavée plus tard. N'utilisez pas de dédTangent avec ce programme.

11 AUTONETTOYANT

Programme à utiliser pour effectuer l'entretien du lave-vaisselle, à réaliser uniquement lorsque le lave-vaisselle est VIDE en utilisant des détergents spécifique concus pour l'entretien du lave-vaisselle.

Remarques:

Il convient de noter que le cycle Rapide 30^ est destiné uniquement à la vaisse l'égèrement sale.

Les OPTIONS peuvent etre selectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE).

Si une option n'est pas compatible avec le programme selectionné (voir TABLEAU DES PROGRAMMES), levoyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

MULTI MULTIZONE

ZONE

MULTIZONE

S'il n'y a pas beaucoup de vaisse à laver, la demi-charge peut être utilisée pour économiser de l'eau, de l'électricité, et du dédTergent.

Selectionnez un programme et appuyez ensuite sur la touche MULTIZONE: le symbole du panier selectionné s'affiche à l'écran. Par défaut, l'appareil lave la vaisse sur tous les paniers. Pour seulement laver la vaisse sur un panier particulier, appuyez plusieurs fois sur cette touche :

s'affiche a l'ecran (panier inférieur seulement)

s'affiche à l'écran (panier supérieur seulement)

s'affiche a l'ecran (compartiment a couvert seulement)

s'affiche à l'écran (l'option est ÉTEINTE et l'appareil lave la vaisselle sur tous les paniers).

Chargez seulement le panier supérieur ou inférieur, et réduisez la quantité de dédTergent en conséquence.

Si le panier supérieur est enlevé, appliquez le détergent directement dans la cuve au lieu du distributeur de détergent.

DIFFÉRÉ

Le début du programme peut être retardé pour une période entre 1 et 12 heures.

1. Appuyez sur la touche DIFFERÉ : le symbole «h» correspondant apparait sur l'écran ; chaque fois que vous appuyez sur la touche, le temps (1 heures, 2 heures, etc. jusqu'à un max de 12 heures) avant le début du cycle de lavage augmente.
2. Sélectionné le programme de lavage, appuyez sur le bouton DÉPART/PAUSE et dans les 4 secondes, fermez la porte: la miniterie commenceré le compte à rebours.
3. Une fois le temps écoué, le voyant «h» s'éteint et le cycle de lavage démarre.

Pour ajuster le délié et sélectionner une période de temps plus courte, appuyez sur la touche DIFFÉRÉ. Pour l'annuler, appuyez sur la touche à plusieurs reprises pour éteindre le voyant «h» de départ différé sélectionné. Le programme de lavage démarre automatiquement aussitôt que la porte est fermée.

La fonction Différé ne peut pas etre reglee une fois que le cycle de lavage a commencé.

TURBO

Cette option permet de réduire la durée des programmes principaux tout en conservant les niveaux de rendement du lavage et du séchage.

Après avoir sélectionné le programme, appuyez sur la touche TURBO et le voyant s'illumine. Appuyez de nouveau sur la touche pour annuler l'options.

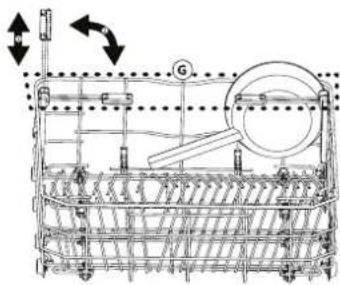

POWER CLEAN

Gracé aux jets haute pression supplémentaires, cette option fournit un lavage plus intensif et puissant dans le panier inférieur, dans la zone spécifique. Elle est recommendée pour le lavage des poèles et des casseroles. Appuyez sur cette touche pour activer Power Clean (le voyant s'allume).

PASTILLE

Ce réglage vous permet d'optimiser le rendement du programme selon le type de dédTérgent utilisé.

Appuyez sur la touche DÉPART/PAUSE 3 secondes (le symbole correspondant s'illumine) si vous utilisez un détergent sous la forme d'une pastille (liquide de rincege, sel, et détergent en une seule dose).

Si vous utilisez un détermagent en poudre ou liquide, cette option devrait être éteinte.

TÉMOIN DE FONCTIONNEMENT

UnvoyantLEDprojete surlesolindiquequelelave-vaiselle fonctionne.Undesmodesfonctionnementsuivantpeutetre selectionne:

a) Fonction désactivée.
b) Lorsque que le cycle est lancé, le voyant s'illumine quelques secondes; il reste eteint durant le cycle, et clignote a la fin du cycle.
c) Levoyant resté allumé durant le cycle et clignote à la fin du cycle (mode par défaut).

Si le Départ différé est sélection, le voyant s'illumine durant les premières secondes, ou pour la durée du compte à rebours, selon que le mode b) ou c) ait été réglé.

Levoyant s'eteint chaque fois que la porteste ouverte. Pour selectionnervoiremode préférez,allumez l'appareil,appuyez sur la touche P jusqu'à ce qu'une des trois lettres apparaissé à I'écran,appuyez sur la touche P pour afficher la lettre (mode) désirée,et appuyez de nouveau sur la touche P pour confirmer voitre的选择。

Remarque: si NaturalDry est activé et ouvre la porte, l'indicateur de fonctionnement ne clignotera pas à la fin du cycle.

NaturalDry

Natural Dry est un système de séchage à convection qui ouvre automatique la porte pendant/après la phase de séchage pour assurer une performance de séchage exceptionnelle chaque jour. La porte s'ouvre à la température qui est sure pour les meubles de votre cuisine, donc la porte ne sera pas ouverte quand l'option TURBO sera activée.

À titre de protection supplémentaire contre la vapeur, une feuille de protection spécifique qu'enquête est ajoutée avec le lave-vaisse. Pour voir comment monter la feuille de protection, consulter le (GUIDE D'INSTALLATION).

La fonctionnalité NaturalDry pourrait être désactivée par l'utilisateur comme suit:

1. Allez au menu de logiciel du lave-vaisselle en appuyant et en maintainant le bouton P (6 sec).
2. Vous étés actuellément dans le Menu Contrôle lumineux (consultez la description TÉMOIN DE FONCTIONNEMENT si vous ne pouze rien changer, appuyez sur le bouton P et maintenez-le enforcé (jusqu'à ce qu'une des deux lettres apparaisse à l'écran).
3. Vous passez au Menu de contrôle NaturalDry, vous pouvez changer d'etat de la fonctionnalité NaturalDry en appuyant sur le bouton P:

E-activé d-désactivé

Pour confirmer le changement et sortir du Menu de Contrôle, appuyer sur le bouton P et le maintainir enforcé (3 sec).

GUIDA RAPIDA

GUASTI

GRAZIE PER AVER ACQUISTATO UN PRODOTTO

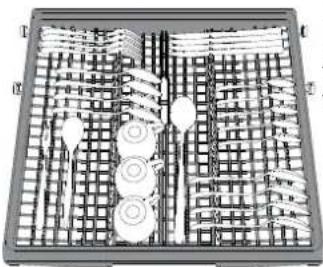

Le troisième panier a été concu pour partager les couverts. Placez les couverts comme illustré sur la figure. Séparer les couverts facilité le rangement après le cycle de lavage et améliore les programmes de lavage et de sechage.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couvert avec la pointe vers le bas.

La géométrie du panier permet de placer des petits articles comme les tasses à cafés dans l'espace au centre.

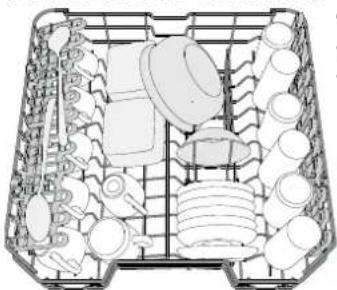

PANIER SUPÉRIEUR

Chargez la vaiselle delicate et légère: verres, tasses, soucoupes, saladiers bas.

(example de chargement du panier supérieur)

AJUSTER LA HAUTEUR DU PANIER SUPERIEUR

Vous pouvez ajuster la hauteur du panier supérieur : position élevée pour placer la vaisse enacombrante sur le panier inférieur, et la positionasse pour profiter au maximum des supports rabattables et créé plus d'espace vers le haut et éviter les chocs avec les articles sur le panier inférieur.

Le panier supérieur comprend un dispositif de réglage de la hauteur du panier supérieur (voir figure), sans appuyer sur les leviers, simplement soulever en tenant le panier sur les côtes jusqu'à ce qu'il soit stable en position élevée. Pour abaisser le panier, appuyez sur les leviers A sur les côtes du panier et déplacez-le vers le bas.

Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est chargé. Ne JAMAIS soulever ou abaiser un seul coto du panier.

VOLETS PLIABLES À POSITION RÉGLABLE

Les volets pliables lateraux peuvent etre piies ou dépliés afin d'optimiser la disposition de la vaisselle a l'intérieur du rack.

Les verres de vin peuvent etre place des facon securitaire dans les volets pliables en inserant le pied de chaque verre dans la fente correspondante. Selon le modele:

• pour déplier les volets, il est nécessaire de les couilsser vers le haut et de les tourner ou de les libérer des griffes et de les tirer vers le bas.

pour replier les volets, il est nécessaire de les tourner et de les faire couisser vers le bas ou de les tirer vers le haut et de fixer les pattes aux griffes.

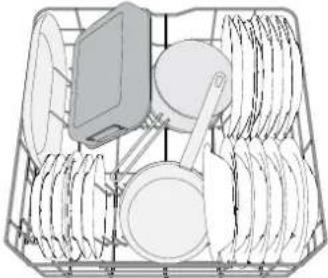

PANIER INFÉRIEUR

Pour les poèles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côte pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion. Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des plaques, ou en position horizontalie (bas) pour faciliter le chargement des casseroles et des bolds de salute.

(exemple de chargement du panier inférieur)

POWER CLEAN SUR LE PANIER INFÉRIEUR

Power Clean® utilise des jets d'eau spéciaux, situés à l'arrière de la cavité, pour laver les articles très sales avec une intensité plus élevé. Le panier inférieur comprend une zone d'espace, un support spécial qui se trouve à

l'arrière du panier, qui peut être utilisé pour supporter les poèmes à friré et les moules dans une position verticale, prénant ainsi moins de place. Placez les poèmes et les casseroles face à la composante Power Clean* et activez POWER CLEAN sur le panneau.

Comment utiliser Power Clean.

1. Reglez la zone Power Clean (G) en rabattant les supports pour assiettes arrières pour charger des casseroles.
2. Chargez les grands plats et les cassetoles en les inclinant à la verticale dans la zone Power Clean*. Les cassetoles doivent être inclinées dans la direction des jets d'eau haute pression.

UTILISATION QUOTIDIENNE

1. VERIFIER LE BRANCHEMENT DE L'EAU

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

2. ALLUMER LE LAVE-VAISSELL

Ouvrez la porte et appuyez sur la touche MARCHE/ARRET.

1. CHARGER LES PANIERS (voir CHARGEMENT DES PANIERS).

4. REMPLIR DE DISTRIBUTEUR DE DETERGENT

5. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE

Selectionnez le meilleur programme selon le type de vaiselle et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P.

Selectionnez les options désirées (voir OPTIONS ET FONCTIONS).

6. DEMARRER

Démarrez le cycle de lavage en appuyant sur le bouton DÉPART/Pause (le témoin est allumé) et en fermant la porte dans les 4 secondes. Quand le programme démarre, vous entendez un bip simple. Si la porte n'a pas été fermée dans les 4 secondes, le signal d'alarme est activé. Dans ce cas, ouvrez la porte, appuyez sur le bouton DÉPART/Pause et fermez de nouveau la porte dans les 4 sec.

7. FIN DU CYCLE DE LAVAGE

La fin du cycle de lavage est indiquée par des bips et par le clignotement du nombre de cycles de lavage sur l'écran. Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE/ ARRET. Pour éviter de vous brûler, attendez quelques minutes avant desterolir la vaisselle. Déchargez les paniers en commençant par le panier inférieur.

L'appareil s'estint automatiquement durant des périodes d'inactivité prolongées pour réduire la consommation d'énergie. Si la vaisselle est légèrement sale ou si elle a été rincée avec à l'eau avant d'être placée dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.

MODIFIER UN PROGRAMME EN COURS

Si vous avez selectionné le mauvais programme, vous pouvez le changer, à condition que ce soit fait au tout début du cycle: ouvrir la porte, appuyer sur le bouton MARCHE/ARRET et le maintainir enforcé, la machine s'eteindra.

Rallumez l'appareil en appuyant sur la touche MARCHE/ARRET et selectionnez le nouveau cycle de lavage et les options désirées; lancer le cycle en appuyant sur le bouton DÉPART/Pause et en fermant la portedans les 4 sec.

AJOUTER DE LA VAISSELL

Sans eteindre la machine, ouvr la porte (Le voyant DEPART/Pause commencera a clignoter) (attention a la vapeur CHAUBE!) et placer la vaiselle a l'intérieur du lave-vaisse. Appuyer sur le bouton DEPART/Pause et fermer la porte dans les 4 sec, le cycle reprendra a l'endroit où il a ete interrompu.

Si la porte est ouverte pendant le cycle de lavage, ou s'il y a une coupure de courant, le cycle s'arrête. Pour reprendre le cycle à l'endroit où il a été interrompu, appuyer sur le bouton DÉPART/Pause et fermer la porte dans les 4 sec.

AVIS ET CONSEILS

CONSEILS

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu'elle tienne bien en place et ne risque pas de tomber, et placez les recipients avec les ouvertures vers le bas et les parties concaves/convexes de cotoy pour permettre a I'eau d'atteindre toutes les surfaces et couler librement.

Avertissement : les couvercles, poignées, plaques et poèles à frire n'empechent pas les bras d'aspersion de tourner. Placez les petits articles dans le panier à couvert. La vaisselle et les casseroles très sales devraient être placees sur le panier inférieur car les jets d'eau sont plus forts dans cette section et permet un meilleur rendement lors du lavage. ÀpRES avoir charge l'appareil, assurez-vous que les bras d'aspersion peuvent bouger librement.

VAISSELLQUEINECONVIENTPAS

Vaisseletouverts en bois.
- Verres décoratifs délicats, produits artisanaux, et vaisse l'antique. Les garnitures ne sont pas résistantes.
- Les pieces en matériel synthétique qui ne supportent pas les haute températures.
La vaisse en cuivre ou en etain.
- La vaisselle tachée de cendre, de cière, de graissse lubrifiante, ou d'encre. Les couleurs des garnitures de verre et des pieces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi doivent être plusieurs cycles de lavage.

VERRES ET VAISSELLE ENDOMMAGÉS

• Seulement utiliser des verres ou de la porcelainie qui sont lavables au lave-vaisse conformément aux recommendations du fabricant.
  Utilisez un détergent doux, ajustat pour la vaisse.
• Retirez les verres et les couverts du lave-vaiselle aussitot que le cycle de lavage est terminé

ASTUCES SUR L'ÉCONOMIE D'ENERGIE

• Lorsque le lava-vaiselle domestique est utilisé conformément aux instructions du fabricant, le lavage de la vaiselle dans un lava-vaiselle consomme habituèlement MOINS D'ENERGIE et d'eau que le lavage à la main.
• Afin d'optimiser l'efficacité du lava-vaiselle, il est recommendé de débuter le cycle de lavage une fois que le lava-vaiselle est totalement charge. Le chargement du lava-vaiselle domestique jusqu'à la capacité indiquée par le fabricant contribuera à economier de l'énergie et de l'eau. Vous trouvrez des informations sur le chargement correct de la vaiselle dans le chapitre CHARGEMENT DES PANIERS.

En cas de chargement partiel, il est recommendé d'utiliser des options de lavage spécifiques si elles sont disponibles (Demicharge / Zone Wash/ Multi Zone), en replissant uniquement les paniers selectionnés. Un chargement incorrect ou une surcharge du lave-vaisselle peut augmenter l'utilisation des ressources (telles que l'eau, l'énergie et le temps, et augmenter le niveau de bruit), en réduisant les performances de nettoyage et de sechage.
- Un préinçage manuel des éléments de vaisselle provoque une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

HYGIENE

Pour éviter les odeurs et les dépôts qui pouraient s'accumuler dans le lave-vaisse, lancer un programme à haute température au moins une fois par mois. Utilisez une cuillère à café de détergent et lancer le programme sans vaisse pour nettoyer l'appareil.

NETTOYAGE ET ENTRETIEN

NETTOYER L'ENSEMBLE FILTRE

Nettoyez régulierement l'ensemble filtré pour éviter qu'il ne se bouche et pour permettre aux eaux usées de bien s'éliminer.

L'utilisation du lave-vaisselle avec des filtres obstrués ou des objets étrangers à l'intérieur du système de filtration ou des bras de pulverisation peut provoquer un dysfonctionnement de l'unité provoquant une perte de performances, un fonctionnement bruyant ou une utilisation supérieure des ressources.

L'ensemble filtré comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau.

N'utilise pas le lave-vaisse sans les filtres ou si un filtré est mal ajusté.

Au moins une fois par mois ou tous les 30 cycles, vérifie l'assemblage du filtré et si nécessaire, nettoyez-le minutieusement sous l'eau courante, en utilisant une Brosse non-métallique et en suivant les instructions ci-dessous:

1. Tournez le filtré cylindrique A dans le sens antihoraire et retirez-le (Fig. 1).
2. Enlevez le panier du filtré B en appliquant une légère pression sur les volets lateraux (Fig. 2).
3. Retirez la plaque du filtré en acier inoxydable C (Fig. 3).
4. Si vous trouvez des objets étrangers ( comme du verre brisé, de la porcelainne, des os, des pépins de fruits, etc), enlevez-les minutieusement.
5. Inspector la cavite et enlever les résidus de nourriture. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noir) (Fig 4).

Après avoir nettoyé les filtres, assemblez de nouveau l'ensemble filtrer et remettez-le en place correctement; c'est très important pour que le lave-vaisselle garde son efficacité.

NETTOYER LE TUYAU D'ARRIVÉE D'EAU

Si les tuyaux d'eau sont neufs ou s'ils n'ont pas eté utilisés depuis longtemps, laissez l'eau couler pour vous assurer qu'il n'y a pas d'imputé ou de saleté avant de les brancher. Si vous n'effectuez pas cette opération, I'arrivee d'eau pourrait se boucher et endommager le lave-vaisselle.

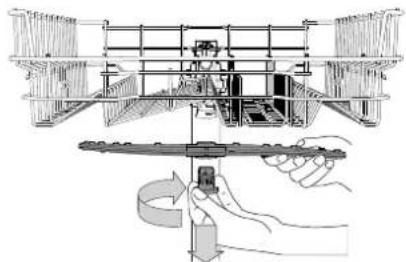

NETTOYER LES BRAS D'ASPERSION

À l'occasion, des résidus de nourriture s'incrustent dans les bras d'aspersion et bloquent les trouss utilisés pour asperger de l'eau. Il est donc conseilé de vérifier les bras de temps en temps et de les nettoyer avec une petite Brosse non métallique.

Pour enlever le bras d'aspersion supérieur, tournez l'anneau de verrouillage en plastique dans le sens horaire. Le bras d'aspersion supérieur doit être replaced de façon que le côte avec le plus grand nombre de trous est place vers le haut.

Le bras d'aspersion inférieur peut etre enleve en le tirant vers le haut.

SYSTÉME ADOUCISSEUR D'EAU

L'adoucisseur d'eau réduit automatiquement la durée de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contributorent également à une meilleure performance de nettoyage.

Ce système se regénère avec du sel, il est donc nécessaire de remplir le bac de sel lorsqu'il est vide.

La fréquence de régénération dépend du réglage du niveau de durété de l'eau - la régénération a lieu une fois tous les 6 cycles Eco avec un niveau de durété de l'eau réglé à 3. Le processus de régénération début lors du rincege final et se termine en phase de séchage avant la fin du cycle.

• Une régénération simple consomme: 3,5 L d'eau;
• Prend jusqu'à 5 minutes supplémentaires pour le cycle;
• Consomme moins de 0,005 kWh d'énergie.

DéPANNAGE

Si voit lave-vaiselle ne fonctionne pas correctement, verifiez si le probleme peut etre resolu en suivant la liste ci-apres. Pour d'autres erreurs ou problemes, contactez le Service apres-vente agree dont les coordonnées peuvent etre trouvées dans le livre de garantie. Les pieces de rechange seront disponibles pour une période allant jusqu'a 7 ou jusqu'a 10 ans, selon les exigences specifiques du reglement.

PROBLÉMES	CAUSES POSSIBLES SOLUTIONS
L'indicateur del est allumé	Le réserve de sel est vide. (Après le replissage, il est possible que levoyant du niveau de sel régérantaient ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le réserve de sel régérantaient (pour plus d'informations, reportez-vous à la page 2).Réglez la durée de l'eau - reportez-vous au tableau de la page 2.
Le voyant de liquide de rincege est allumé	Le distributeur de liquide de rincege est vide. (Après le replissage, il est possible que levoyant du niveau de liquide de rincege ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le distributeur de liquide de rincege (pour plus d'informations, reportez-vous à la page 2).
Le lave-vaisse ou les commandes ne fonctionnent pas.	L'appareil n'est pas bien branché. Insérez la fiche dans la prise de courant.	Pour des raisons de sécurité, le lave-vaisse ne redémarrera pas automatiquement lors du return de l'alimentation électrique. Ouvrez la porte du lave-vaisse, appuyez sur le bouton DEPART/Pause, et fermez la porte dans les 4 secondes.
	Panne de courant.	Pousse vigoureusement la porte pour entendre le « clic ».
	La porte du lave-vaisse n'est pas fermée. Broche NaturalDry non entrée.	Appuyer sur D'PART/Pause et fermer la porte dans les 4 secondes.
	Le cycle est interrompu par une ouverture de la porte supérieure à 4 secondes.	Éteindre l'apparéil en appuyant sur la touche MARCHE/ARRÉT, rallumez-le environ une minute après, et Relancez le programme.Si le problème persisté, débranchez l'apparéil pendant 1 minute, puis rebranchez-le.
Le lave-vaisse ne se vidange pas.L'afficheur indique :3 et le voyageant MARCHE/ARRÉT clignote rapidement.	Le cycle de lavage n'est pas encore terminé. Attendre que le cycle se termine.	Que le cycle se termine.
	Le tuyau de vidange est plié.	Assurez-vous que le tuyau de vidange n'est pas plié (voir CONSIGNES D'INSTALLATION).
	Le conduit de vidange de l'évier est bouché. Nettoyez le	conduit de vidange de l'évier.
	Le filtre est bouché par des résidues de nourriture.	Nettoyez le filtre (voir NETTOYAGE DE L'ENSEMBLE FILTR).
Le lave-vaisse fait beaucoup de bruit.	La vaisse s'entrechoque.	Replacez la vaisse (voir CHARGEMENT DES PANIER).
	Il y a une troppe grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaiselles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT). Reliance le cycle en cours en éteignant le lave-vaiselle, puis en le rallumant, sélectionné un nouveau programme, appuyez sur Départ/Pause et fermez la porte dans les 4 secondes. Merci de ne pas ajouter de détergent.
La vaisse n'est pas propre.	La vaisse n'est pas bien placé. Replacez la vaisseLes bras d'aspersion ne bougent pas librement, ils sont génés par la vaisse.Le cycle de lavage est trop délicat.	Le voir CHARGEMENT DES PANIER).Replacez la vaisse (voir CHARGEMENT DES PANIER).Sélectionné le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).
	Il y a une troppe grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaiselles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).
	Le bouchon du compartment de liquide de rincege n'est pas bien fermé.	Assurez-vous que le bouchon du distributeur de liquide de rincege est fermé.
	Le filtre est sale ou bouché.	Nettoyez l'ensemble de filtre (voir NETTOYAGE ET ENTRETIEN).
	Il n'y a pas de sel. Remplir le réserve de sel (voir REMPLIR LE RÉSERVOIR DE SEL).
L'eau n'arrive pas au lave-vaisse.L'afficheur indique :H, 6 et le voyageant MARCHE/ARRÉT clignote rapidement.	L'alimentation d'eau est vide ou le robinet est fermé.	Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert.
	Le tuyau d'arrêté est plié.	Assurez-vous que le tuyau d'entrée n'est pas plié (voir INSTALLATION) reprogrammez le lave-vaisse et relancez-le.
	Le tamis dans le tuyau d'arrêté d'eau est obstruè; il est nécessaire de le nettoyer.	Après avoir complété la vérification et le nettoyage, éteignez et rallumez le lave-vais-selle et redémarrrez le programme.
Le lave-vaisse terminé le cycle prématurémentL'afficheur indique :15 et le voyageant MARCHE/ARRÉT clignote rapidement.	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domestique.	Vérifiez si l'extrémité du tuyau de vidange est placeé à la hauteur correcte (voir INSTALLATION). Vérifiez la vidange dans le système d'évacuation domestique, installez une vanne d'admission d'air ni nécessaire.
	De l'air estprésent dans l'alimentation en eau.	Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes liassant entrer de l'air.

Voutrouvez les documents normatifs, la documentation standard, le classement des pieces de rechange et des informations supplémentaires sur les produits:

• En utilisant le code QR et en visitant notre site web docs.whirlpool.eu
• En visitant notre site web parts-selfservice.whirlpool.com
• Vous pouvez également contacter notre Service après-vente (voir numero de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.

Les informations relatives au modele peuvent etre trouvées en utilisant le QR-Code figurant sur I'etiquette energetique. L'etiquette comprend également I'identifant du modele qui peut etre utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu.

400011667232B

03/2023jk-XeroxFabriano

LOADING THE RACKS

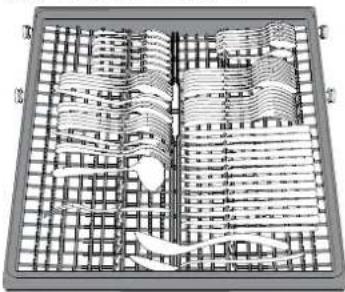

CUTLERY RACK
